תיקון futaba 10chg והסבה ל frsky

לאחר ששרפתי בטעות את המודול המובנה בשלט החלטתי לנסות לתקנו באמצעות הסבה למודול של frsky
קודם כל בדקתי האם יציאת ה PPM עדין תקינה ועשיתי בדרך הזו :
http://www.efly.co.il/forums/showthread.php?t=80490
היום הגיע לי בדואר המודול DIY של frsky ומקלטים
http://www.hobbyking.com/hobbyking/s...er_Module.html
קובץ מצורף 128485

חובה להוציא את הסוללה ולבדוק שהכל עובד לפני שמתחילים לקדוח ולהדביק ולעשות בדיקת טווח לפני שמטיסים

שלב 1:

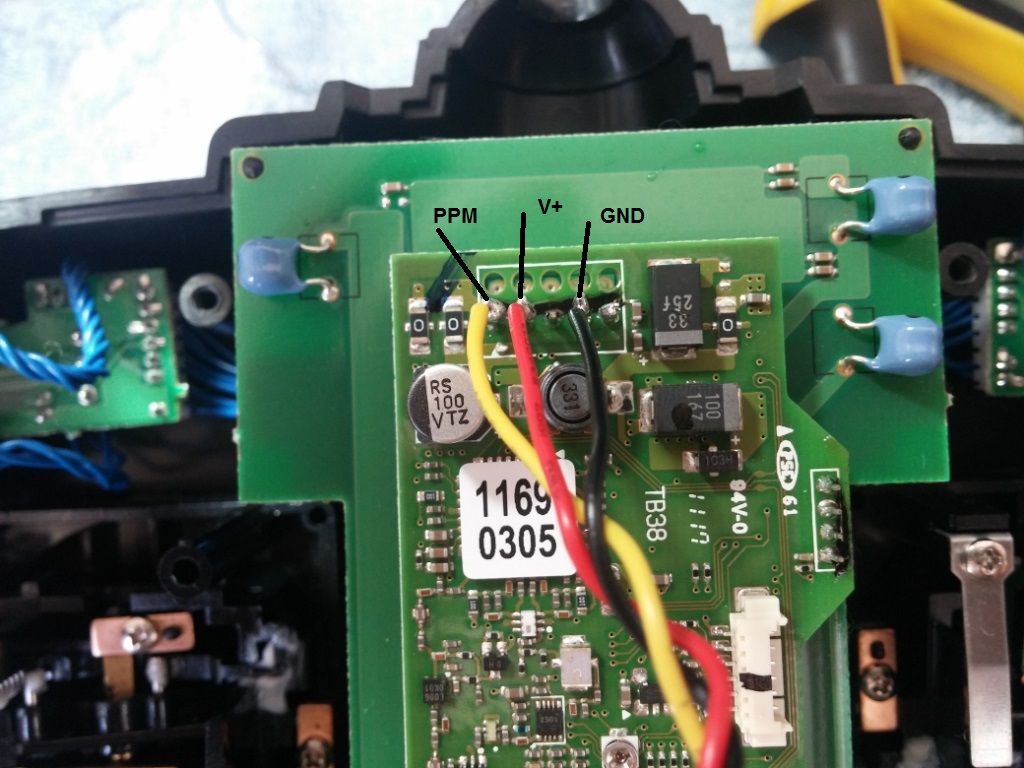

פותחים את השלט ומוצאים את ה + - ו PPM ומלחימים את החוטים יש להיזהר שהם לא יגעו אחד בשני
קובץ מצורף 128487

שלב 2:
מוציאים את האנטנה המקורית של השלט במשיכה ומנתקים את הכבל שלה מהמודול
קובץ מצורף 128488

שלב 3:

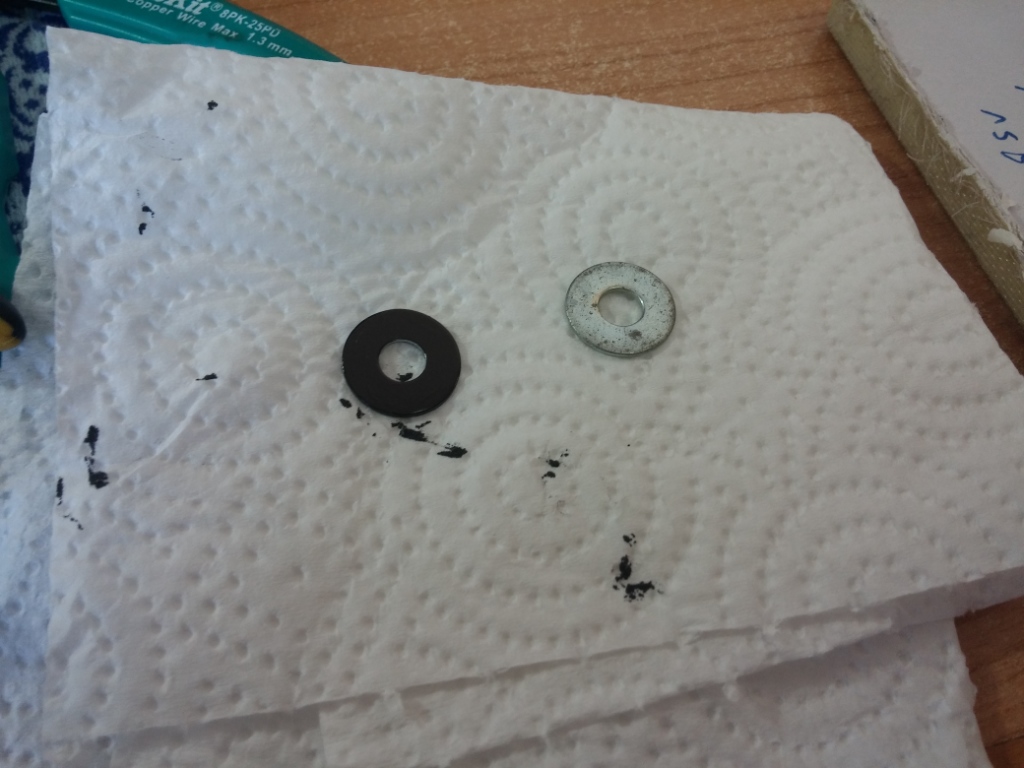

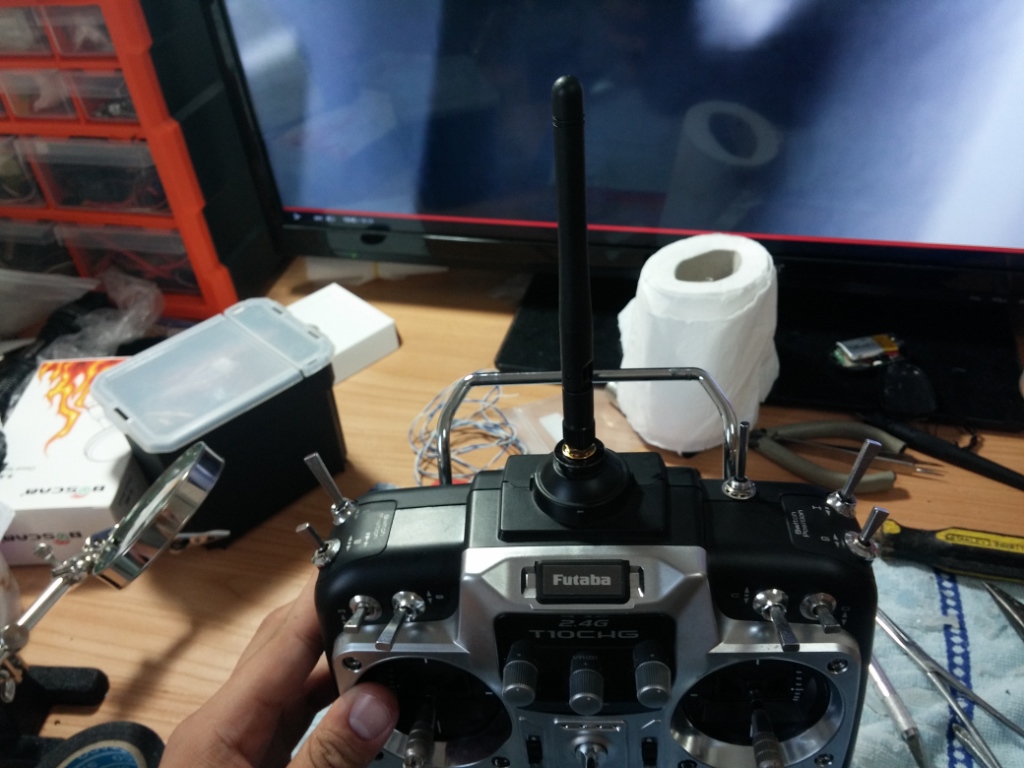

בגלל שהחור של האנטנה גדול יותר מהמחבר של האנטנה של ה FRSKY הדבקתי באמצעות דבק מגע שיבה בחלק העליון של החור, צבעתי את השיבה בשחור ומהדקים את החיבור של האנטנה החדשה
קובץ מצורף 128489קובץ מצורף 128490

שלב 4:

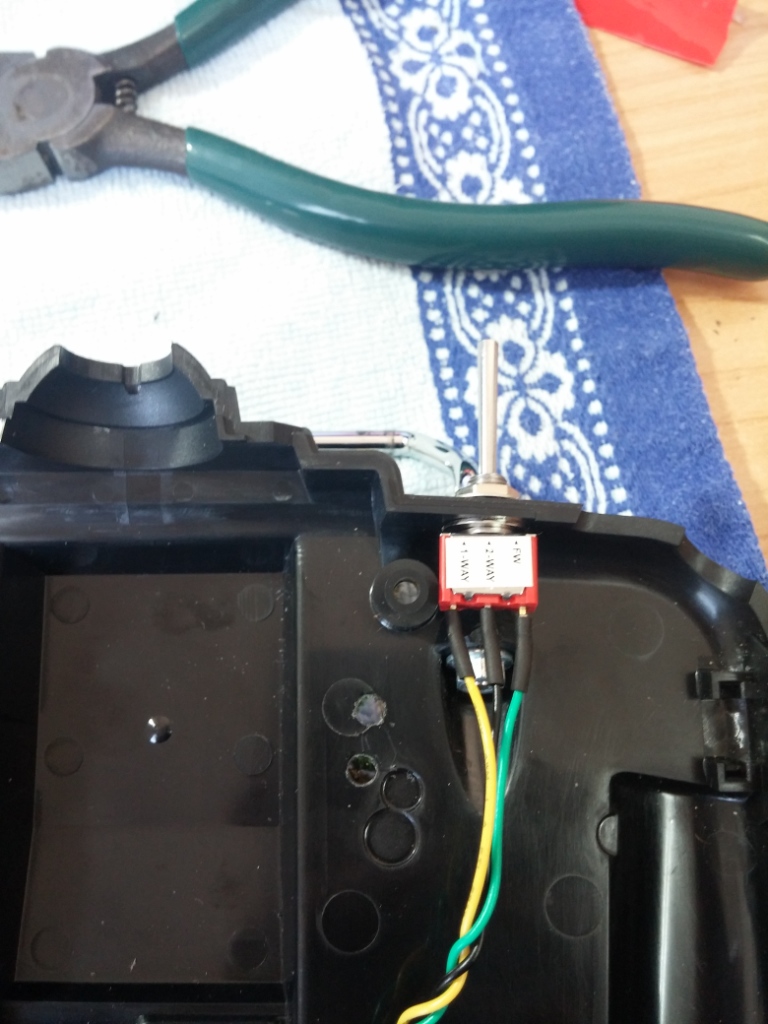

עושים חור למפסק המצבים של המודול ( עדכון תוכנה,מקלט טלמטריה, ומקלט רגיל) במקום שלא יפריע לאצבעות ולא יזוז בטעות
קובץ מצורף 128491

שלב 5:
עושים שתי חורים לנורת המצב של המודול ולכפתור ה BIND במקום שלא ילחץ בטעות ולא יפריע (צריך להיזהר שלא יפריע לשאר הרכיבים בשלט) ומדביקים במקום עם דבק חם
קובץ מצורף 128493


שלב 6:

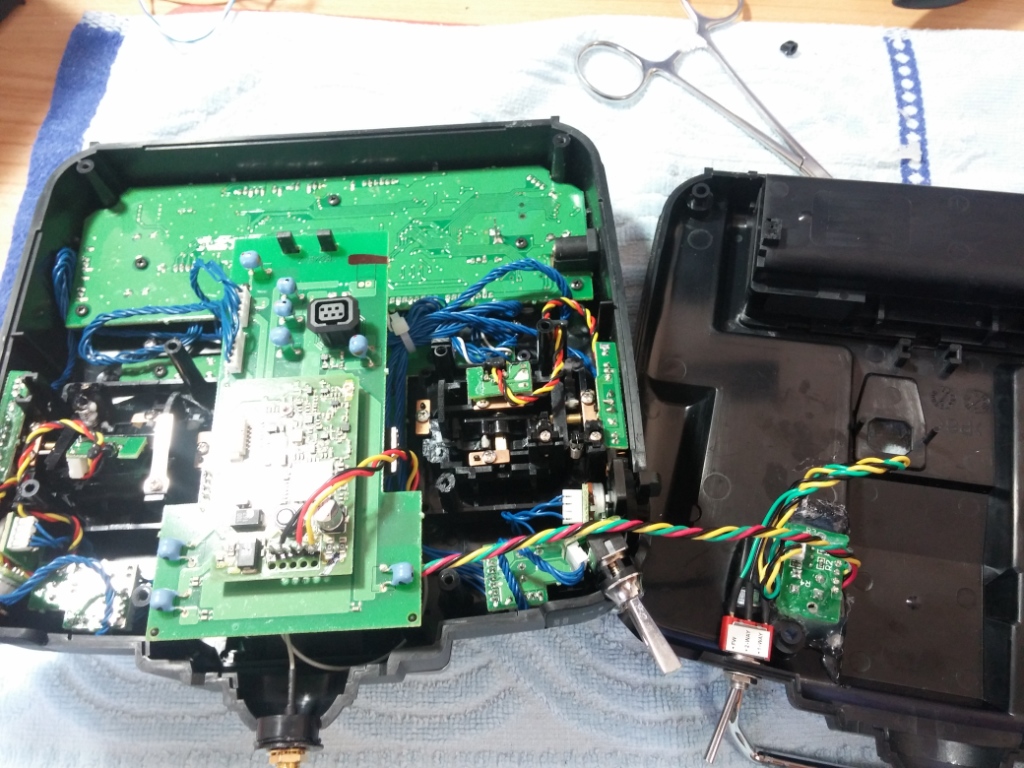

את המודול החדש מדביקים באמצעות דוץ M3 מתחת ללוח ה PCB של השלט
קובץ מצורף 128492

שלב 7:

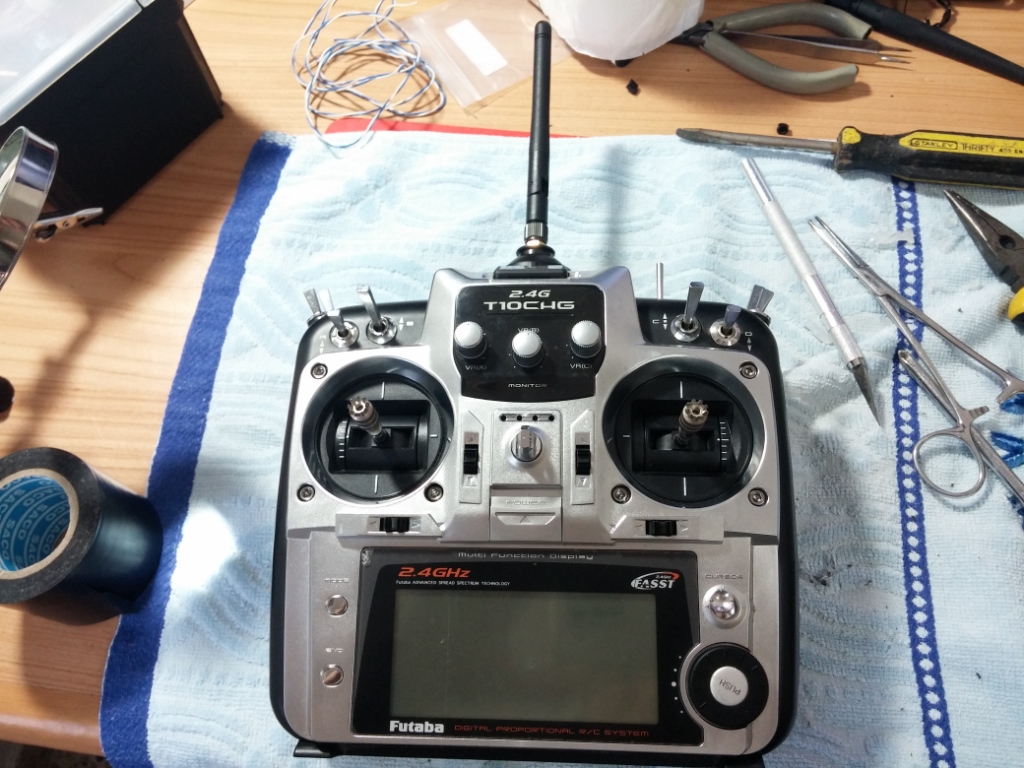

סוגרים בעדינות את השלט לאחר שסידרנו את כל החוטים שלא יפריעו וזהו השלט פועל עם מודול ה FRSKY
קובץ מצורף 128494קובץ מצורף 128495קובץ מצורף 128496

הטסות מהנות :)
