על סף יאוש
מה לא עשיתי
רק אחד מתוך 5 עבד עד שכנראה נשרף משימוש ב 12V
כל השאר גנבו לי שעות שינה יקרות , לא עבדו
לא הציגו נתונים , עבדו והפסיקו
החלפתי APM , החלפתי ל PIXHAWK
עכשיו יש לי V2.1 ללא חלוקת לוח
עשיתי את כל מה שאני יודע
עם עוקף 12V וגם ישיר ללוח
עם הזנה של 5V
ועוד כל מני ניסיונות
הלוח לא מעביר תמונה
על המחשב דוקא כן כשהוא מחובר דרך USB אפילו רואים כיתוב
HELP
איזו גרסה אתה מריץ על הosd?
MinimOSD-Extra_Plane_Pre-release_2.4_r719.hexציטוט:
נכתב במקור על ידי Yaron Reznikov
נראה לי שאני אכין סרטון של כל התהליך
תירד לגרסה 2.2 ותעדכן
לאט לאט...
לגרום ל-minimosd לעבוד דורש הרבה פורפלי...
תסביר בבקשה איך חיברת, מה חיברת, לאן חיברת, מצלמה, מתח מקלט הכל.
תסביר \ תצלם את הסטאפ ונתקדם משם.
כמו שכתבתי למעלהציטוט:
נכתב במקור על ידי bennybl
אצלם אעלה ואז יהיה על מה לדבר
הסרטונים עולים ליוטיוב עד מחר
קובץ מצורף 129871
בנתיים אני יכול לומר שיש לי שני לוחות APM2.8 ואחדPIKHAWK
שני לוחות APM לא מפעילים 3 לוחות MINIMOSD שונים , כלומר אין נתונים על המסך
ה PIX כן מעביר להם נתונים

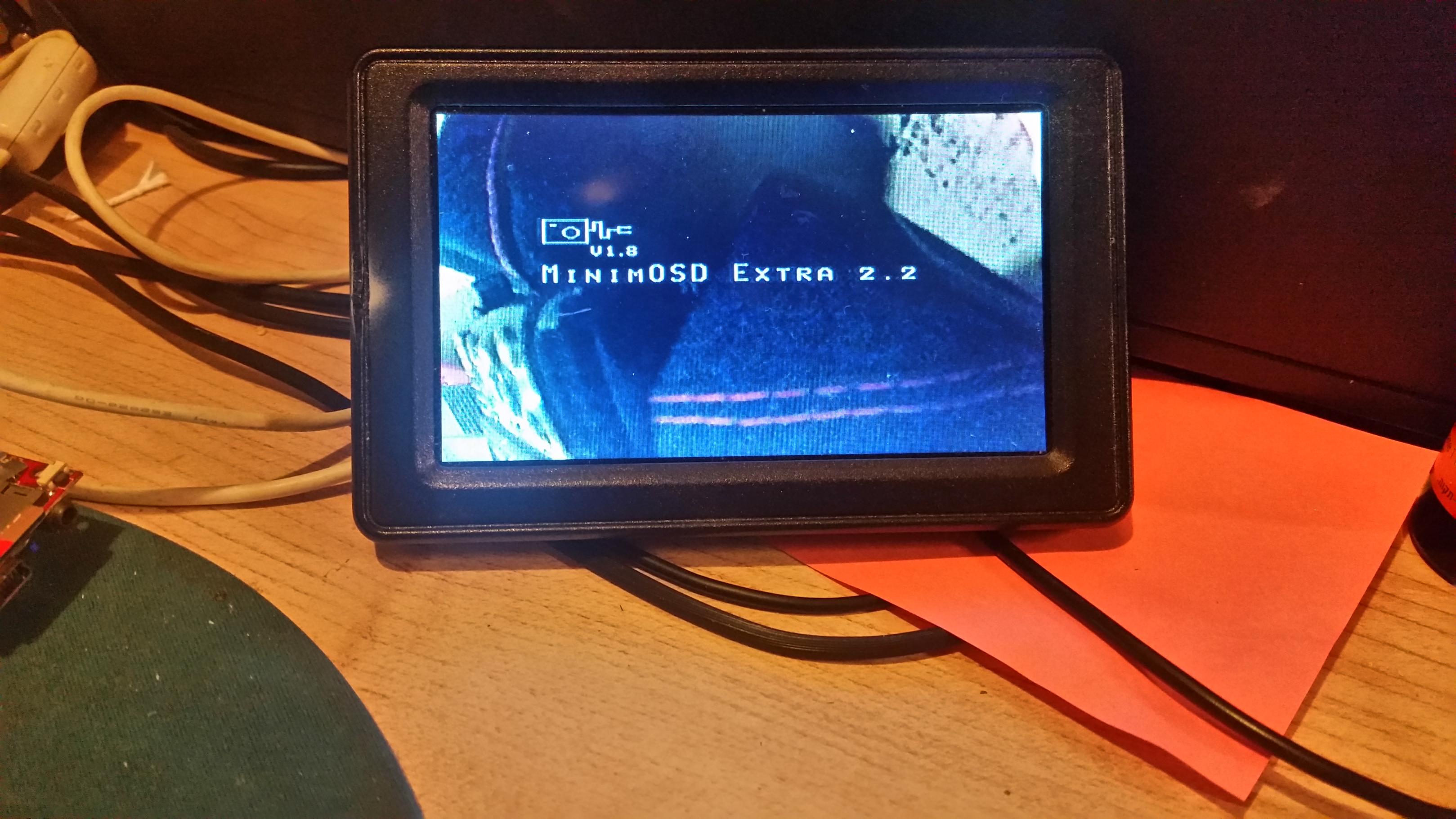

המידע היחיד שמגיע מה APM ל OSD נמצא בתמונה
תוסיף בבקשה גם תמונה מפורטת ומדוייקת של הכבל המוביל ל-Minim...
בעיה ידועה ב-APM היא שהסיני שמכין את כבל הטלמטריה לא יודע להצליב בין ה-Rx ל-Tx...
חיברת את ה-Minim למחשב ? ערכת את הפרמטרים שהוא אמור להציג ?
מתתי כשראיתי איך אתה משחק עם הכבלים... כבר ראיתי לעצמי איך אתה מטגן את הבורד :-)
תראה, יכול להיות שני דברים : או שהטלמטריה מחוברת לא טוב או שהקובץ עדכון (Hex) לא טוב.
בוא נשלול ביחד :
1. תפתח בגוגל את הסכמת חיבור של הטלמטריה של ה-APM/Pixhawk, תוודא שהכבלים RX/TX מוצלבים.
2. תנסה להוריד קובץ Hex ישן יותר.
3. יש פקודה שצריך להריץ ב-APM על מנת שיפלוט טלמטריה... כמו שצריך
אני התגלחתי על הסרטון הזה : https://www.youtube.com/watch?v=qWOkQqWlmiM.
תסתכל למטה בתיאור יש לו לינק לפרוייקט שלו, תנסה להוריד את ה-Hex שלו ולהריץ (אצלי זה עבד עם APM).
דבר איתי בהודעות בפייסבוק - ככה נאיץ את התהליך.
https://www.facebook.com/benny.bloch
http://www.rcgroups.com/forums/showthread.php?t=1810347
פה יש את הסרטוט של הכבילה.
https://code.google.com/p/minimosd-extra/wiki/APM
זה ההגדרות ב-APM
תודה בני ,
כשאתפנה אבדוק ואעדכן
החשד שלי , קשור אולי ללוחות OSD שהזמנתי , ולא ידעתי שהם לפעמים מגיעים עם ג'אמפרים מולחמים ל 5V
ואני חיברתי 12 וזה אולי השפיע על הAPM עצמו והחריב לו את האזור של ה OSD
מעבר לזה טלמטריה לנייד עובדת וה APM עצמו מתפקד טוב
רוצה להודות לבני בלוך ובעיקר לירון רזניקוב שנרתמו לעזור בפרטי
פתרון משולב
לוחות ה OSD שונמכו לגרסה 2.0/2.2
אבל מבחינתי הדבר החשוב ביותר היה דווקא אופן השימוש ב APM להבדיל מה PIX
כל הזמן עשיתי ניסיונות כשאני מחובר למחשב דרך USB ,
APM בהשוואה ל PIX
מסתבר שזה לא יכול לעבוד גם מול המחשב וגם מול ה OSD (כך אני מבין ) ולקבל נתונים
לא ידעתי :(
הAPM צריך להיות מחובר למתח דרך יציאת אחד המנועים ע"י ESC וכדומה
