מסוק מיני מוסב לח"א הישראלי

פרויקטון קטן שרץ אצלי לאחרונה להסב מסוקי מיני לדגמי סקל של ח״א
כאן nine eagles 328 הפך לסייפן כולל תאורת ניווט תקנית מלאה פועלת (5לדים 1.8ממ ו 3ממ ,צבעים והבהוב בהתאם למיקום על הכלי)http://www.efly.co.il/forums/attachm...d=130285&stc=1http://www.efly.co.il/forums/attachm...d=130286&stc=1

במסגרת הפרויקטון גם מסוק מיני walkera 4-3q לבש מדי חא ישראליקובץ מצורף 130288

נהדר! איך בנית את החופה?

יפה מאוד.
יש לך תמונות של מערכת התאורה?

אנקדוטה קטנה: זה הדגם המאורך של ה 206 ואם אני זוכר נכון הוא נקרא בצה"ל "סייפנית"
סייפן זה הדגם הקצר יותר
אבל זה לא משנה לתוצאה היפה מאוד

רן ענבר

סקירה על העבודה של הbell 206
השתמשתי במסוק nine eagles 328a שמגיע עם חופה של ה206 קובץ מצורף 130443נרכש בebay ועליו בצעתי צביעה עם צבע אקרילי גוון 101 המשמש לצביעת דגמים .
עיקר העבודה זה התקנת הלדים השונים (ראו הסרטון המצורף).https://youtu.be/pcbSWBQVyFs
שלב ראשון זה פירוק החופה מהמסוק וקידוח חורים ואחכ ביצוע הצביעה. בהמשך הכנת הלדים והתקנה לתוך הגוף.
1. לד אדום 3 מ״מ תאורת אזהרה הבהוב איטי בחלק העליון שמחובר ישירות לשקע הסוללה ונכנס לפעולה מייד עם חיבור הסוללה למסוק בדומה ל תאורת .אזהרה הקיימת
בכלי טייס המופעלת עם חיבור מתח למטוס
2. לד אדום 3 מ״מ תאורת ניווט הבהוב מהיר בחלק התחתון של הגוף.
3. לד אדום 1.8 מ״מ תאורת ניווט צד שמאל של מייצב הגובה.
4. לד אדום 1.8 מ״מ תאורת ניווט צד ימין של מייצב הגובה.
5. לד לבן 1.8 מ״מ הבהוב מהיר בקצה מייצב הכיוון.
הלדים נרכשו מ http://www.modeltrainsoftware.com אומנם עלות יחידה יקרה יחסית כ 2$ ליחידה ,אך היחוד שהלדים מגיעים מחווטים ועם נגדים לפי מתח ההפעלה הנדרש ובעיקר באתר זה יש מגוון צבעים ובמיוחד לדים מהבהבים בקצבים שונים לדים שלא נפוצים בחנויות האלקטרוניקה.
שימו לב הלדים הקטנים פועלים במתח של כ 2 וולט ,דבר המחייב התקנת נגד בערך מתאים להורדת מתח הסוללה במידה ומשתמשים בסוללה של המסוק
ללא נגד הלד ישרף!!! . ניתן לרכוש באתר בית סוללה המתאים לססוללת כפתור 3 וולט ולהזמין הלדים מותאמים למתח זה.

יפה מאוד, כל הכבוד על ההשקעה :cool:

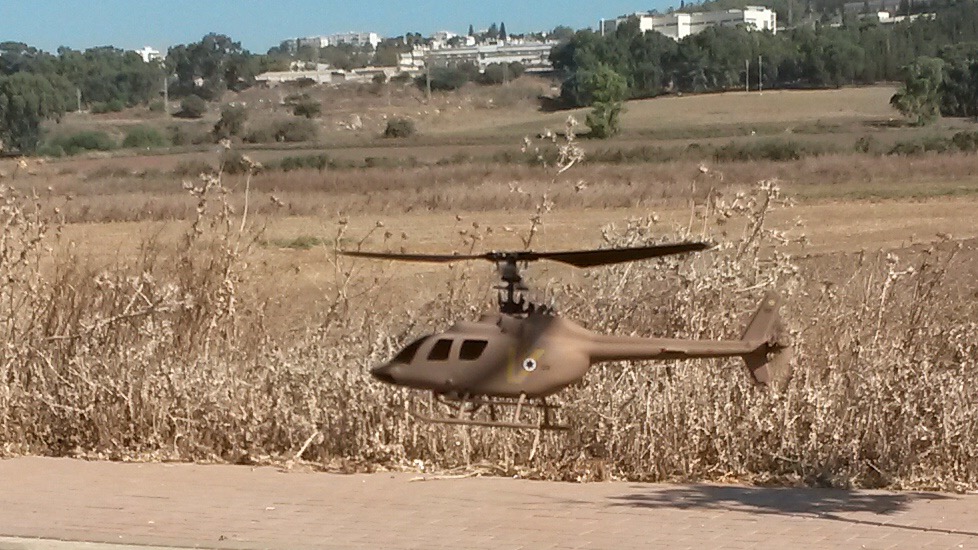

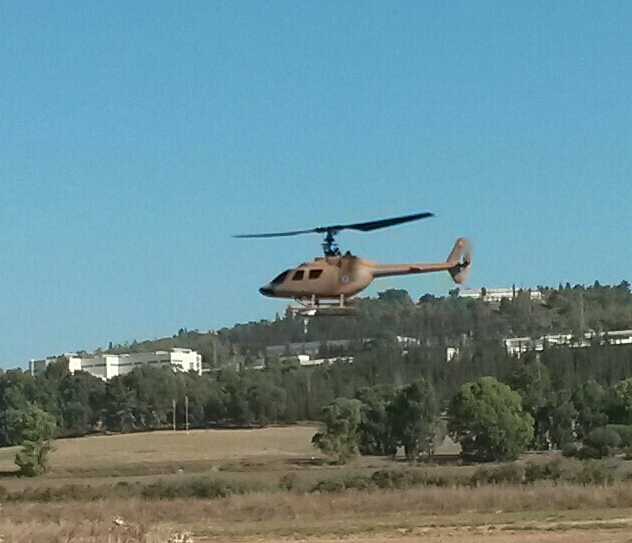

ועכשיו הסייפנית באויר , מעל שדות עמק יזרעאל....
קובץ מצורף 132156קובץ מצורף 132157קובץ מצורף 132158
