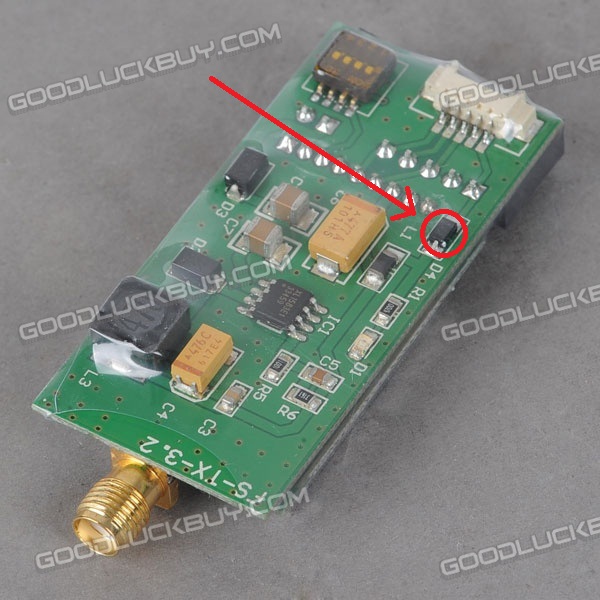

איתרתי את מקור הבעיה מישו מזהה את הרכיב?

מדובר במשדר 5.8 של FATSHARK 250MW
הרכיב הבעייתי מוקף בעיגול
מישו יכול לעזור בזיהוי הרכיב וקישור ?
קובץ מצורף 130877

זה כנראה נגד או דיודה.
אי אפשר להבחין ללא צילום תקריב

בעצם זה בטוח דיודה, כתוב ליד זה d4

מה אני קונה?

שים צילום תקריב

אגב, למה החלטת שהוא לא תקין?

גישרתי עליו והכל עובד תקין

רשום עליו 4X

לדיודה יש תפקיד חשוב מאוד,
אם היא נשרפה כנראה שקרה משהו והיא נשרפה במקום שהכרטיס ישרף( ניסית לשדר ללא אנטנה)
הפתרון של גישור יכול לעלות לך ביוקר.
ממליץ לך להלחים דיודה

הרכיב הזה הוא דיודה.
דיודה היא רכיב חד כיווני...משמע שהוא מוליך מטען חשמלי רק בכיוון אחד.
תפקידו הוא למנוע [בכל מחיר] הולכה בכיוון הפוך.
לעיתים, בעת חיבור מתח בקוטביות הפוכה הרכיב "מקריב" עצמו כדי להציל את המעגל כולו
תנסה לראות אם על הרכיב עצמו יש כיתוב נוסף
כיתוב שכזה יעזור למצוא רכיב בעל תכונות מדוייקות ואף זהות לרכיב שנשרף.

אל תפעיל את המעגל עם גשר...זה עלול לשרוף את כול המעגל.

רן ענבר

כתוב רק x4 מה אפשר להזמין?

X4 זה משהו שקשור ל SMD.
תקפוץ לחנות עם הכרטיס ותבקש דיודה זהה

תצלם תצלם תקריב באיכות טובה של המעגל והרכיב.
SMD זו צורה של בניית המעגל...ניתן לעשות אילתורים בצורה ביתית

חשוב להבין שכרגע, אין מה להפסיד.
זה יכול להיות רק יותר טוב

רן ענבר

זה כנראה הדיודה הזאת

http://il.mouser.com/search/ProductD...aFv5vr4w%3d%3d

תוודא שכתוב עליה SS14

אפשר לקנות כאן : http://www.ebay.com/itm/DO-214AC-Pac...item5b1667bb59

ההלחמה צריכה להעשות בקוטביות הנכונה
