שלום לכולם,
מישהו משתמש/חיבר בהצלחה Arkbird Autopilot OSD ויכול לעזור?
תודה,
אלעד
Printable View
שלום לכולם,
מישהו משתמש/חיבר בהצלחה Arkbird Autopilot OSD ויכול לעזור?
תודה,
אלעד
אני במה אני יכול לעזור?
דקודם כל תודה,ציטוט:
נכתב במקור על ידי Nir FPVaks
אני צריך עזרה בחיבור המערכת. פעם ראשונה שאני מתעסק בדבר כזה, ולא רוצה לעשות נזק.
הוראות ההפעלה והחיבור לא ברורות(לפחות לי) בלשון המעטה.
אשמח אם תוכל להדריך/לעזור בחיבור והתקנה.
אלעד
קודם כול לקח לי איזה 20 פעם לקרוא כול דף בהוראות עד שבאמת הבנתי למה הם מיתכוונים שם אז ממליץ לך לשבת עד שתבין. דבר שני ממליץ לך להזמין את החיישן זרם החדש שלהם יש לו גם כבל שישר מיתחבר לגאמפר ויחסוך לך הרבה כאב ראש אם אתה לא רוצה להישתמש בבטריה נוספת למצלמה ולמשדר וידאו. בנוסף תוכל לחבר עד סוללת 6 תאים.
http://hobbyking.com/hobbyking/store...0A_Output.html

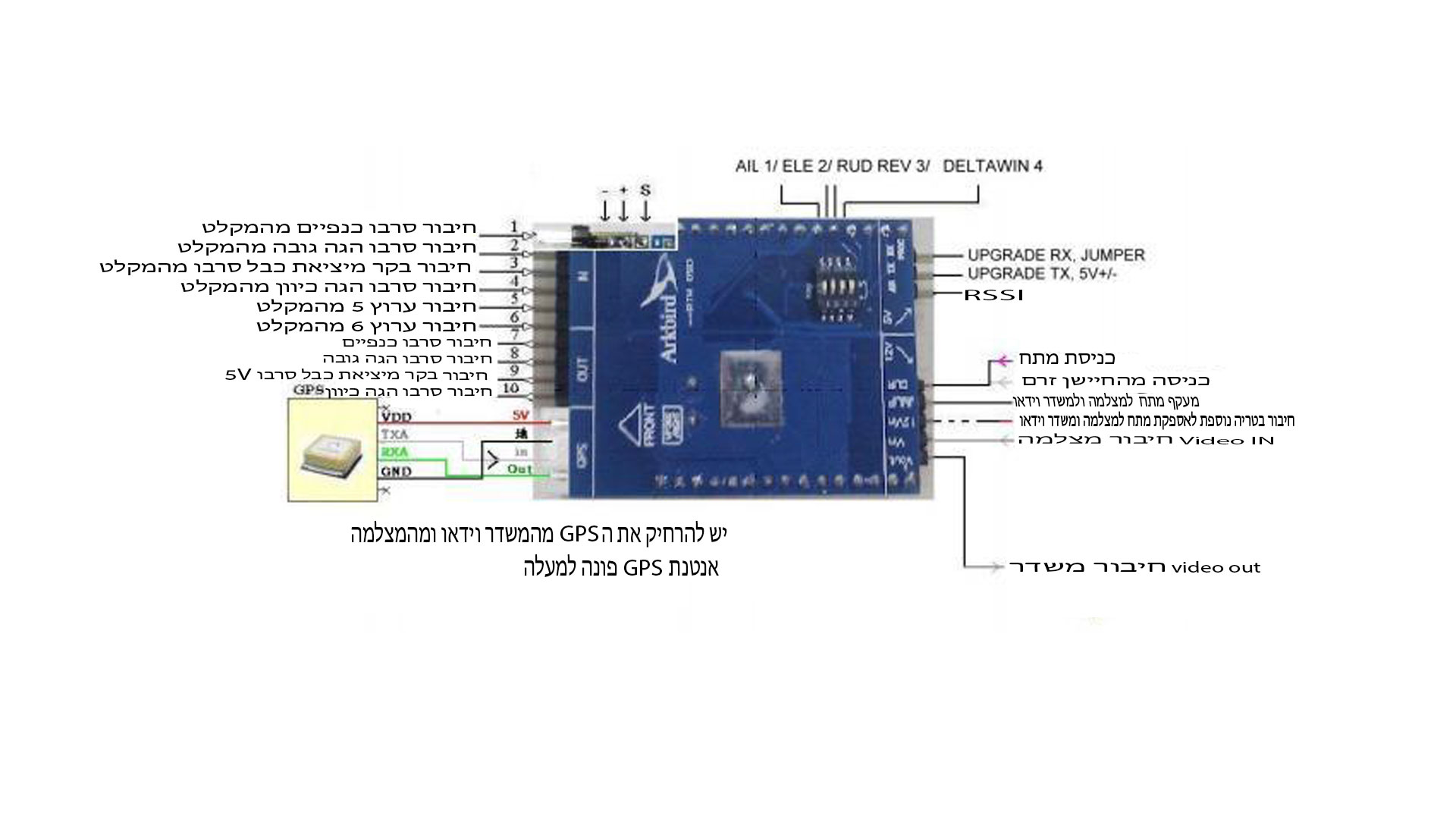

דבר שלישי תירגמתי בישבילך את הדף חיבורים
קובץ מצורף 131168
תוכל להעזר גם בתמונות האלה:

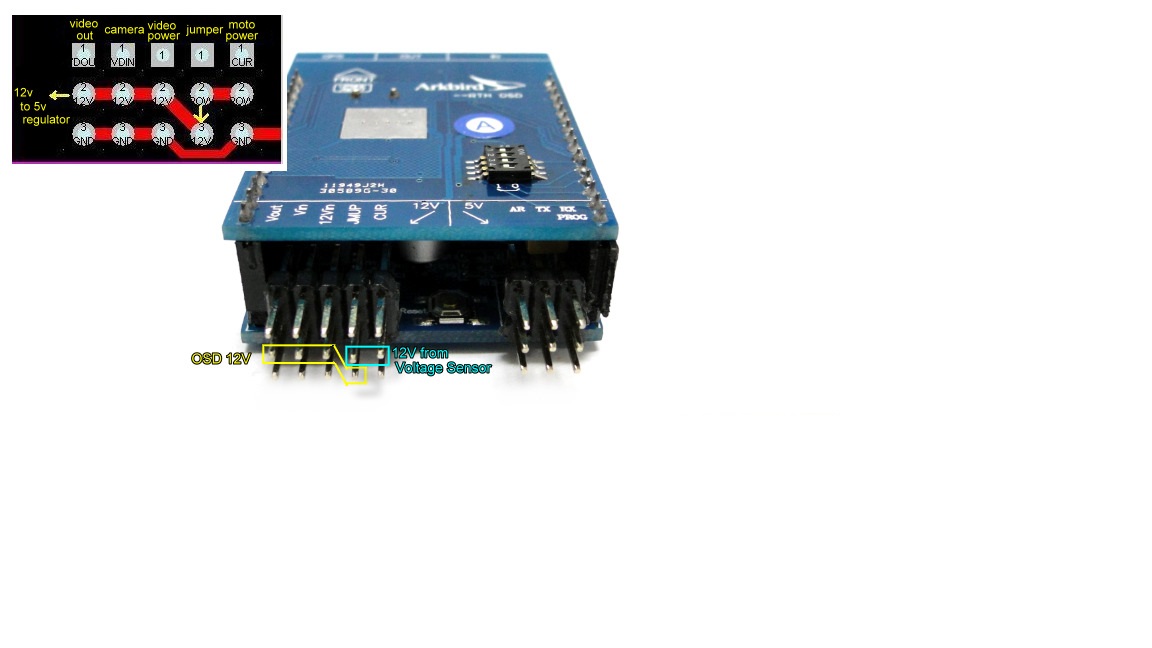

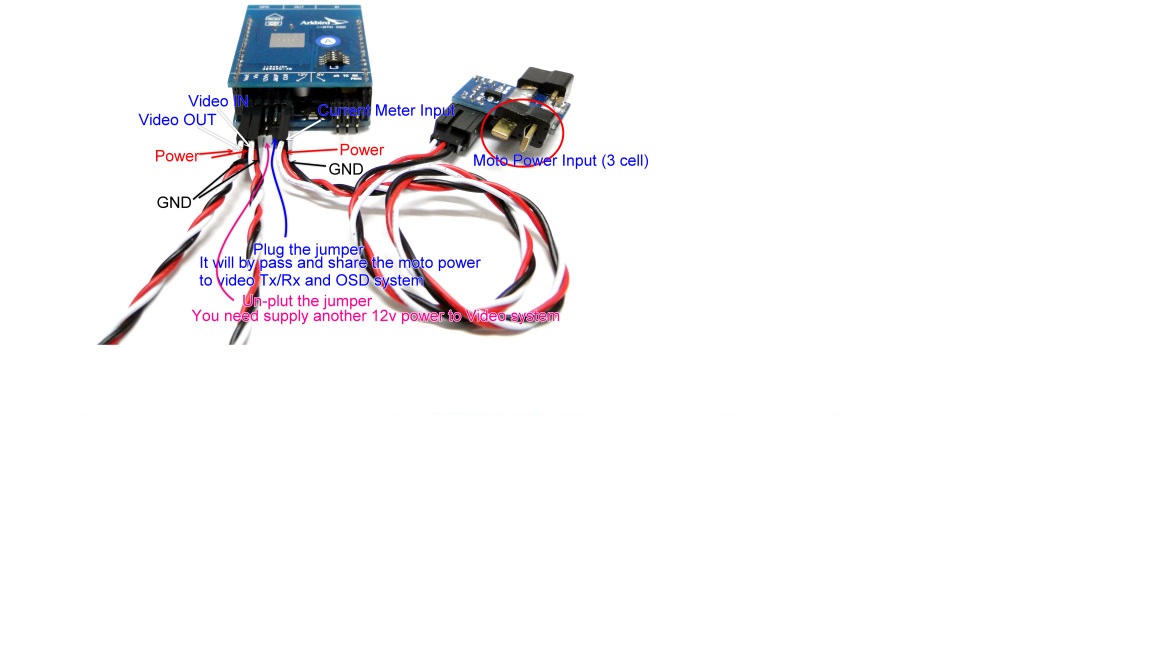

קובץ מצורף 131169קובץ מצורף 131170קובץ מצורף 131171
דבר רביעי
תהנה אחלה OSD
אם תצריך עוד משהו תישאל;)
תודה!ציטוט:
נכתב במקור על ידי Nir FPVaks
עוד שאלה... Ground loop!.... התייחסת כשחיברת?... ראיתי שיש איזו תוספת להוראות שמדברת על זה
לא בטוח שאני מבין למה אתה מיתכוון שאתה כותב Ground loop
לזה:
http://propeleris.lt/failai/arkbird/...round_loop.jpg
זה עדכון רשמי שהם הוציאו להוראות.
חיברתי היום את הכל, עברתי על זה 300 לבדוק שהכל נכון וטוב (והכל היה נכון וטוב)... חיברתי, וכל מה שיצא זה קצת עשן מהחיישן מתח.
לא בטוח אם טיגנתי את זה לגמרי, כי הרסיבר והסרוואים עובדים, אבל מתח למשדר וידאו למשל אין
אני חיברתי הכול בלי ההיתעסקות עם הGround loop נישרף לי גם פעם החיישן זרם הזמנתי חדש עד היום אני לא יודע למה נישרף
אווווו!
זה בדיוק העניין. מה היה המצב אחכ?
מה שקורה אצלי זה שאחרי שזה העלה קצת עשן, הרסיבר עובד, אבל אין לי מתח למשדר וידאו.
השאלה היא אם להחזיר את הכל להובי קינג ולקוות לטוב, או פשוט להזמין בקר מתח ולסמוך על זה שרק הוא נשרף?
יש דרך לחבר את הכל ללא הבקר מתח ולבדוק את כל המערכת בלעדיו?
תישמע הארקבירד עובד על שתי חלקים וחלוקת מתח לשתי צדדים
קודם כול המתח הבא מן הבקר אל תוך הארקבירד מחלק תמתח לרסיבר לסרווים ולGPS
המתח הבא מן החיישן זרם אל תוך הארקבירד נותן מתח לOSD עצמו ויכול לחלוק את המתח הנ"ל 12V עם המצלמה והמשדר שלך אם אתה לא רוצה שהוא יחלוק אתה פשוט צריך לחבר עוד סוללה קטנה שתספק את המתח למשדר ולמצלמה שלך

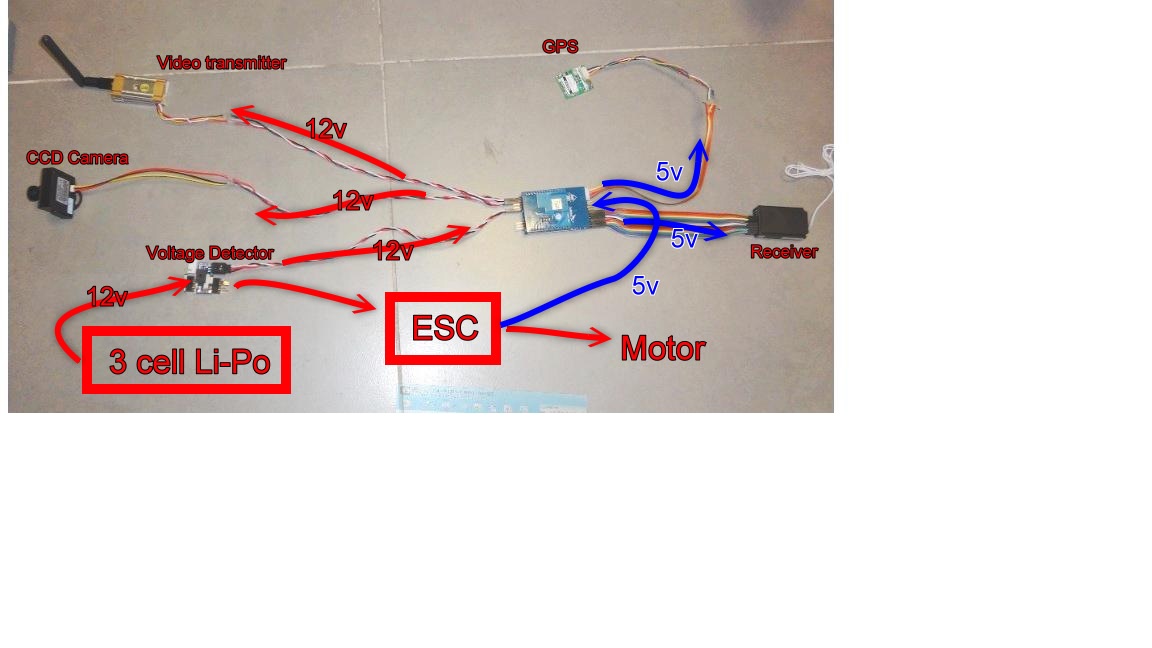

תוכל לראות את מה שהסברתי פה בתמונה שכבר שלחתי
קובץ מצורף 131380
אני במקומך לא מסתבך ומזמין חיישן זרם חדש מהדור החדש שיש להם
ניתן אני חושב לחבר בטריה נוספת לפלאג ולנתק את הגאמפר ובכך אני חושב שתראה רק את התמונה ללא הOSD
שנישרף לי החיישן זרם הוא לא הרס את הכרטיס OSD אלה רק החיישן נישרף
טוב... הזמנתי חיישן. (גם עליו יש המון תגובות על כאלה שנמכרו מחווטים הפוך אגב)
מקווה לטוב, ממש לא בא לי להתחיל להתעסק איתם עם אחריות וכאלה
תודה על הכל ניר
יש לי ארקבירד בדרך...
מה ההגיון בניתוק המינוס מחיישן הזרם? אדמה זה אדמה לא? האדמה אמורה להיות משותפת לכלל הרכיבים שמחוברים למערכת לא?
Sent from my SM-G900F using Tapatalk
בשעה טובה התקנתי אתמול בלילה את הארקבירד על הטיסן. קראתי והבנתי למה צריך לנתק את הכבל השחור למנוע ground loop.
השאלה היא האם זה משנה איזה מחוטי האדמה שנכנסים מאותה לולאה למערכת מנתקים; כלומר - האם ניתן לפתור את הסוגיה גם בניתוק חוט האדמה שנכנס לארקבירד מהESC, ולהשאיר את זה שמגיע מחיישן הזרם מחובר?
פשוט לבקרים יש נטיה להישרף ברגע הכי פחות צפוי, וכשההארקה של כל מערכות הטיסן כולן כולל הוידאו והכל עוברת דרך הBEC של הבקר זה קצת מדאיג אותי. אם אני מבין נכון את המתח לכלל המערכות מספק הארקבירד אבל עדיין, כל האדמה עוברת דרך הבקר. השאלה אם לא עדיף שיעבור מההארקה של חיישן הזרם במקום
