שלום לכל חברי הפורום,
רציתי לשתף אתכם בשרשור בניה (שיהיה דיי ארוך ויקח קצת זמן:)) של פרויקט אישי.
אחרי תקופה עם ZII החלטתי שאני רוצה קצת "להרגיש" את התחושה בתא הטייס, אז בחרתי בטוקאן של Multiplex, פשוט כי אני ממש אוהב את המטוס עצמו והגודל שלו מצוין בשביל המטרות שלי.
קובץ מצורף 135577
התחלתי את העבודה עליו לפני כחודש וכרגע מתקדם יחסית לאט אז אעלה תמונות והסברים על הבניה עד כה:

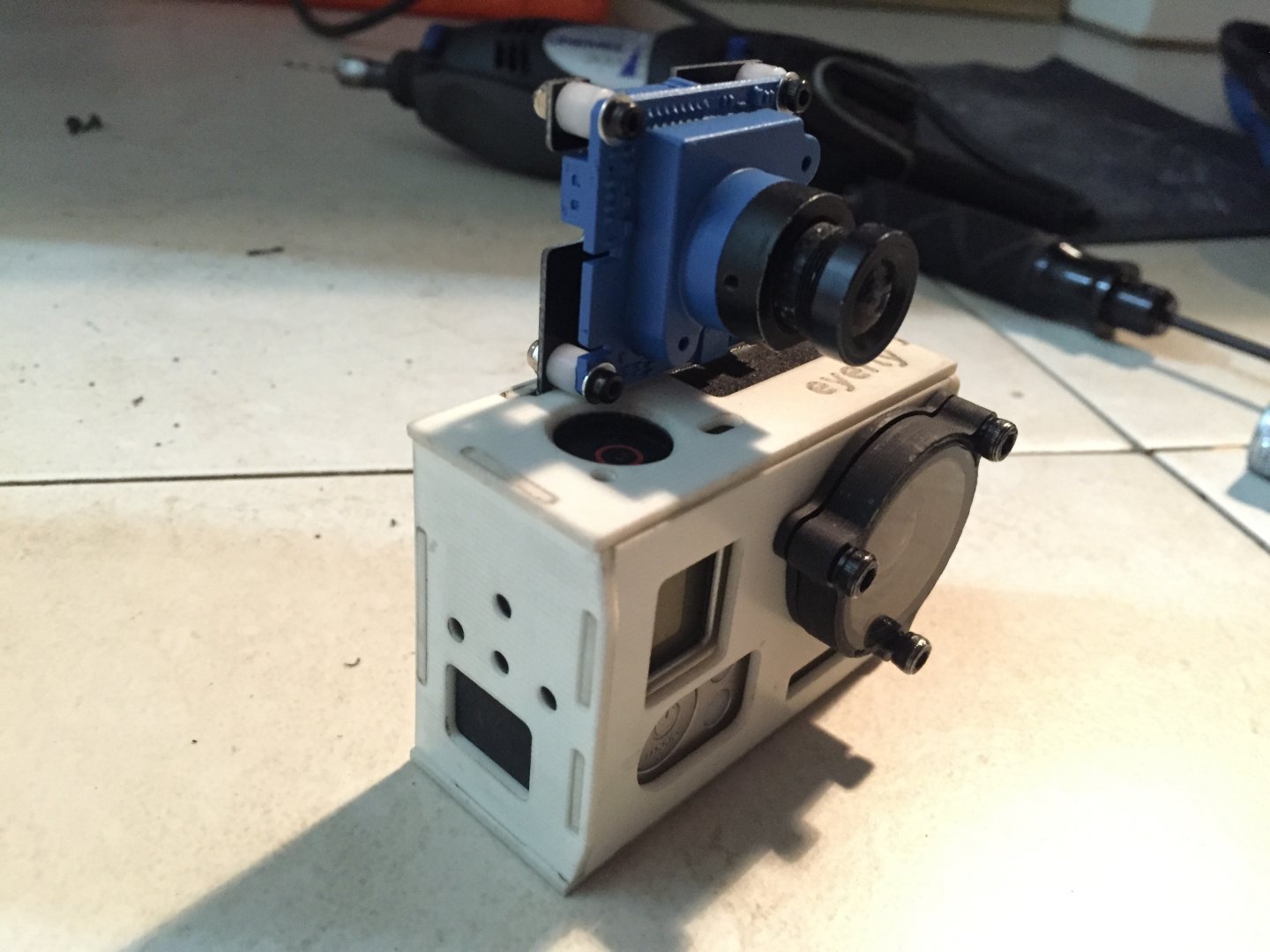

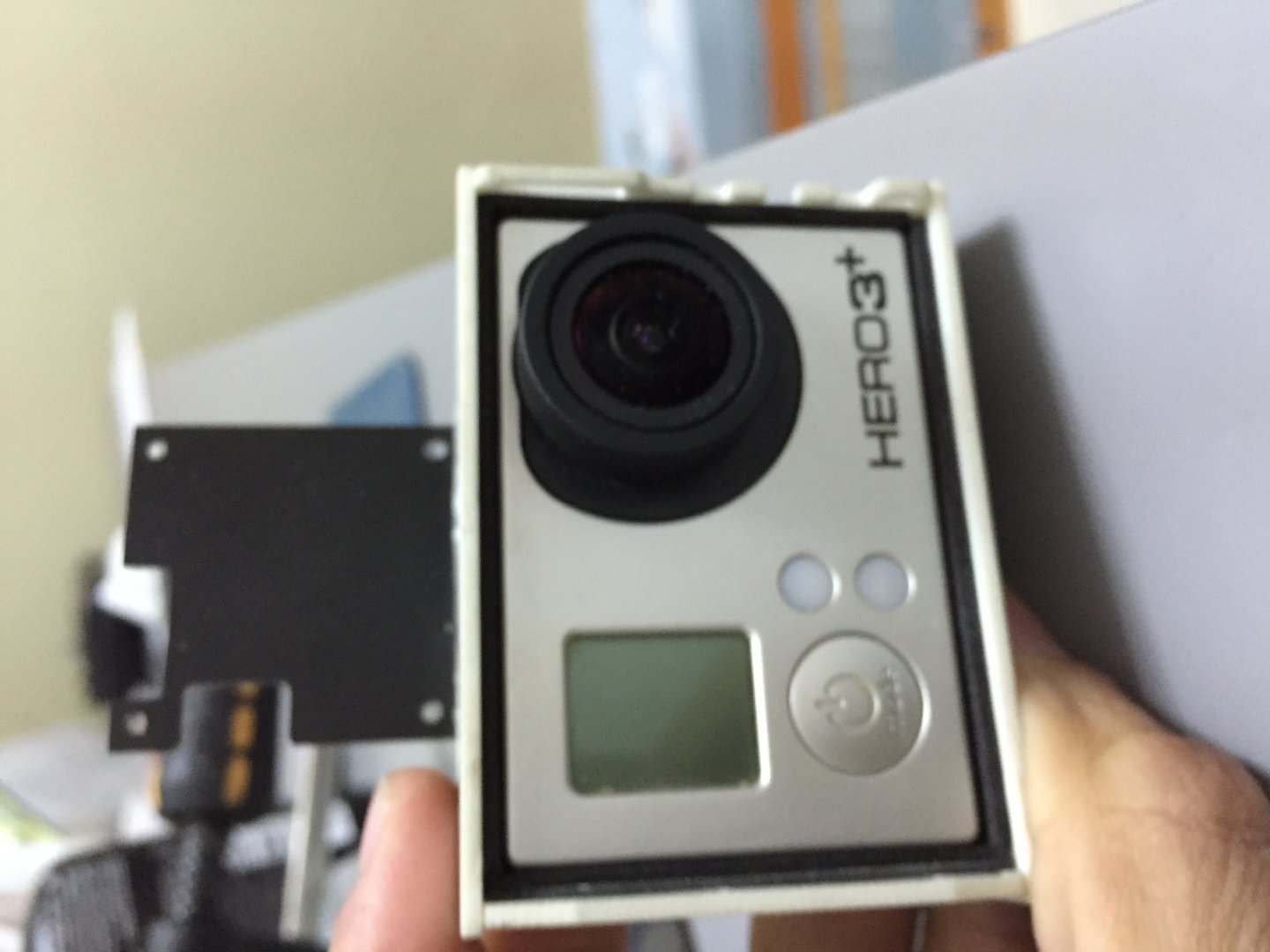

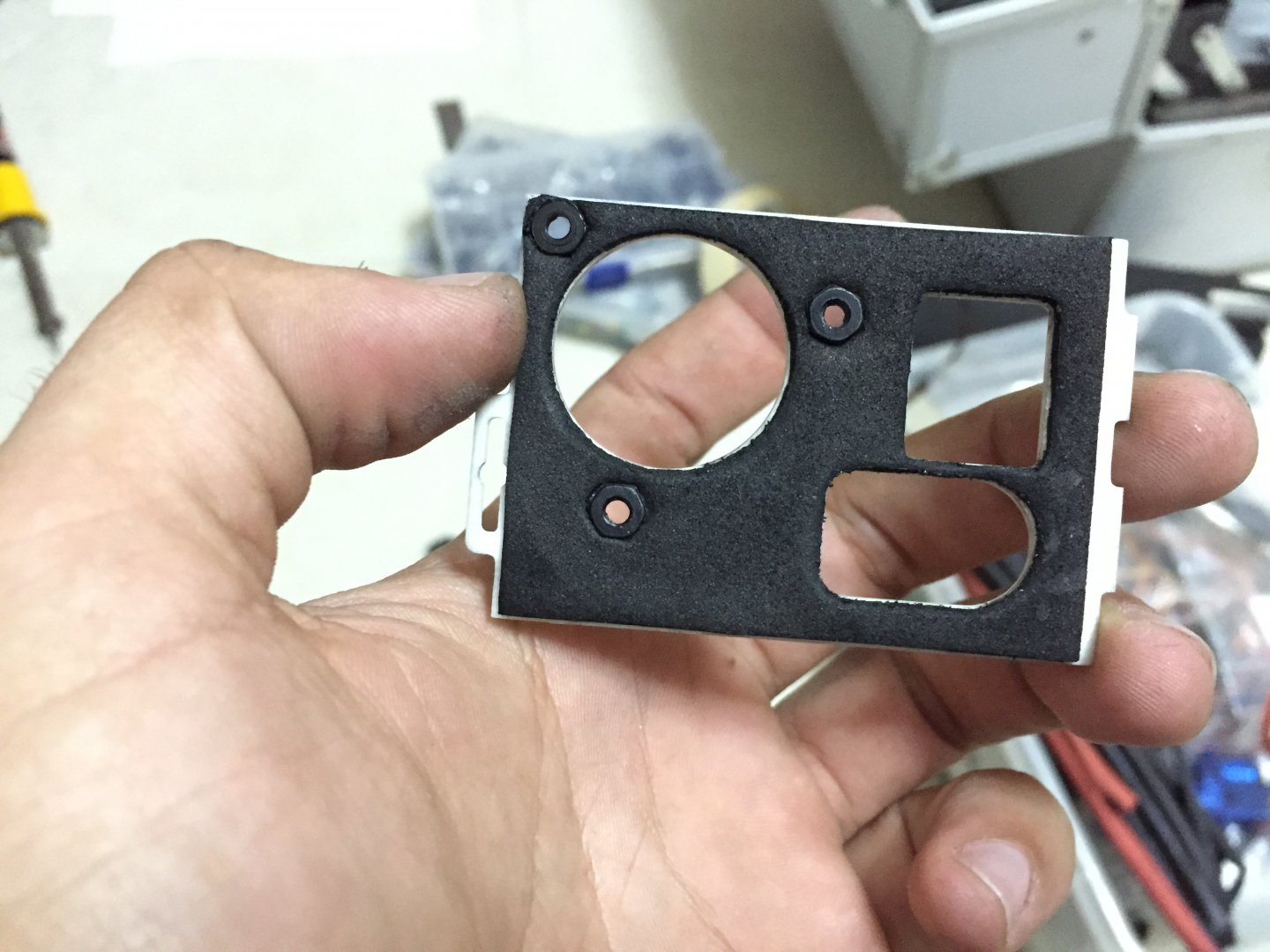

נתחיל בהכנה וריפוד הקייס לגופרו ותושבת למצלמת כרטיס (TBS69)
קובץ מצורף 135578קובץ מצורף 135579קובץ מצורף 135580

צביעת המצלמה בפלסטי דיפ ומתקון על PAN&TILT
קובץ מצורף 135581קובץ מצורף 135582קובץ מצורף 135583

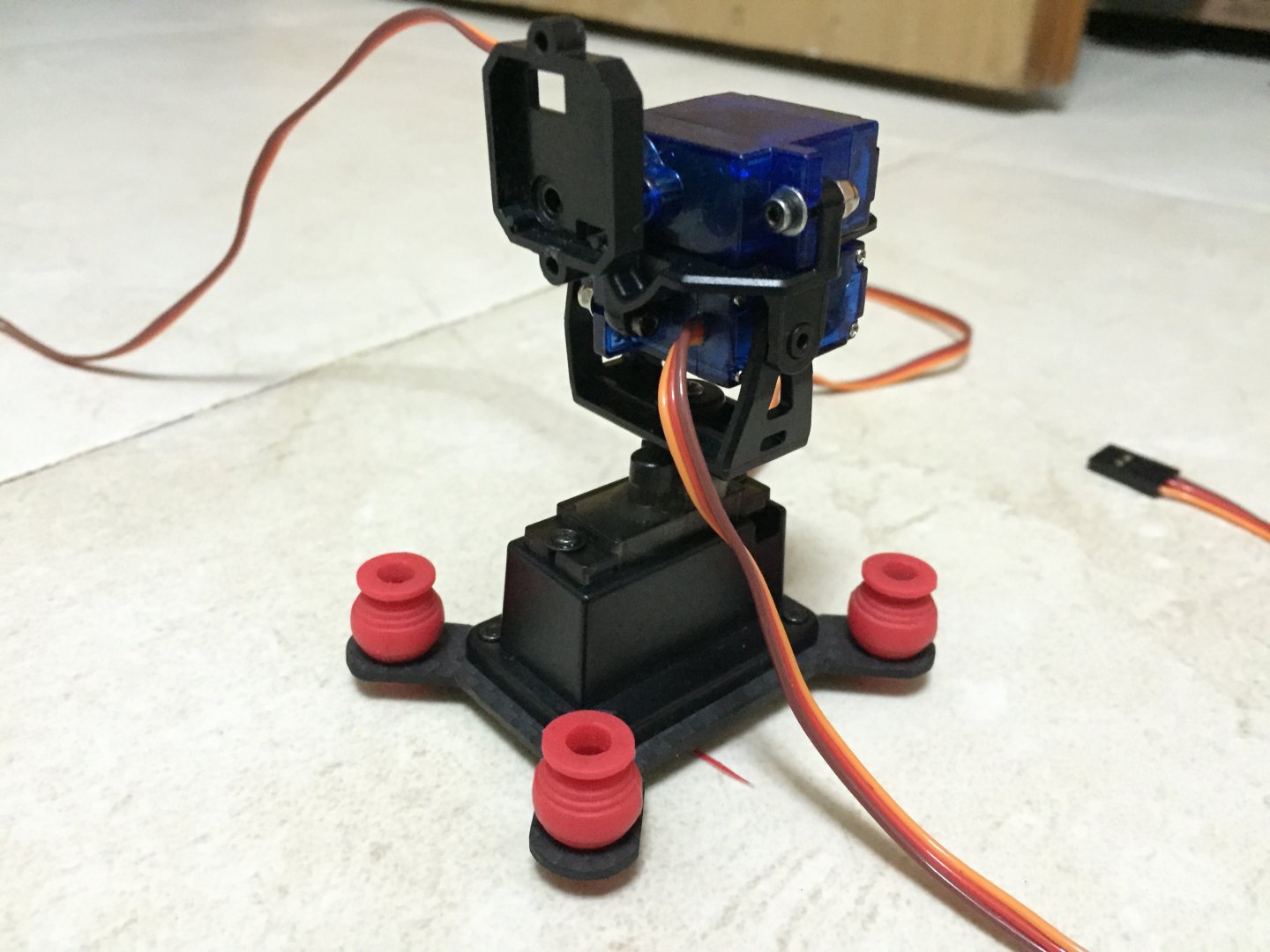

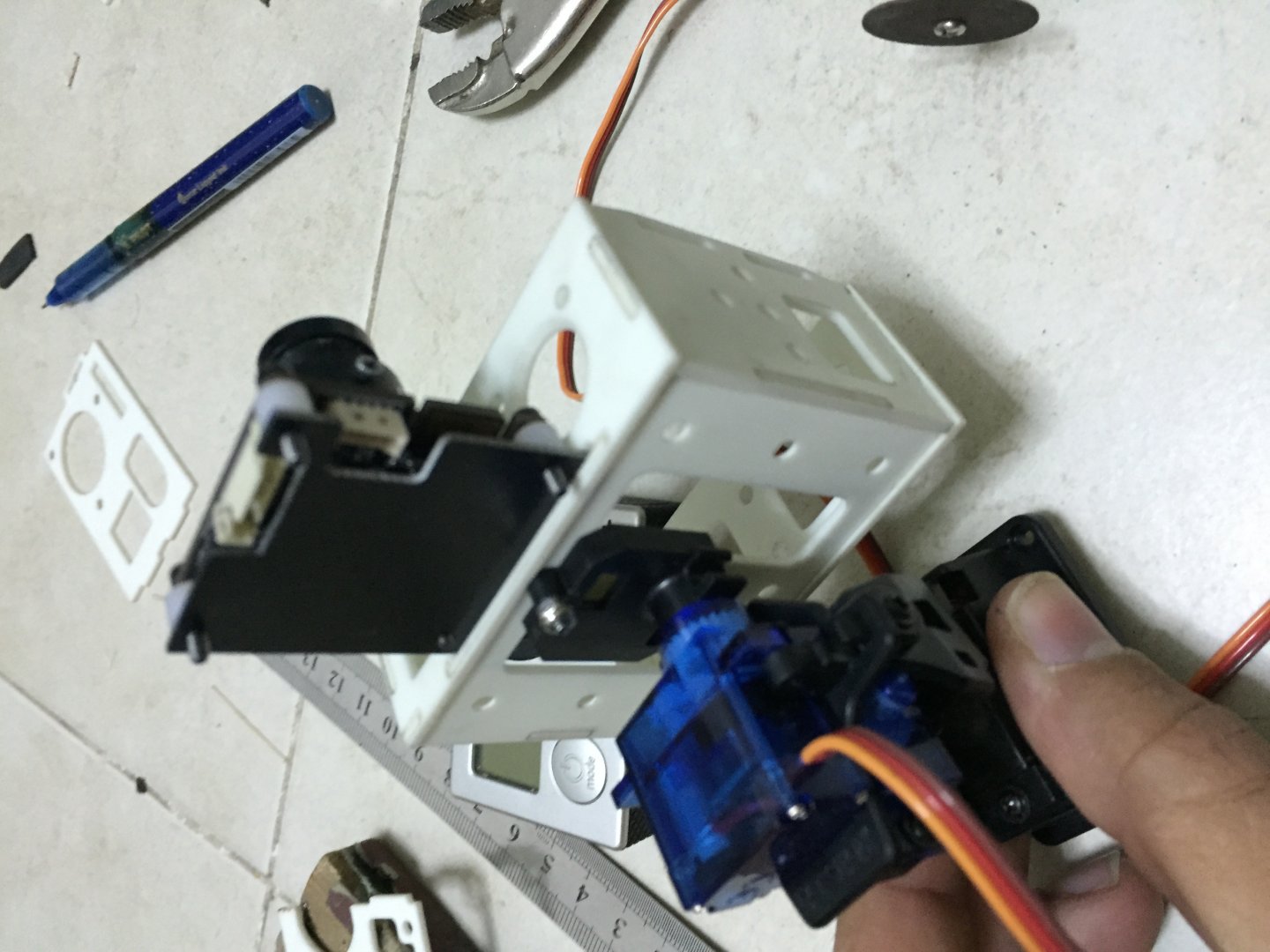

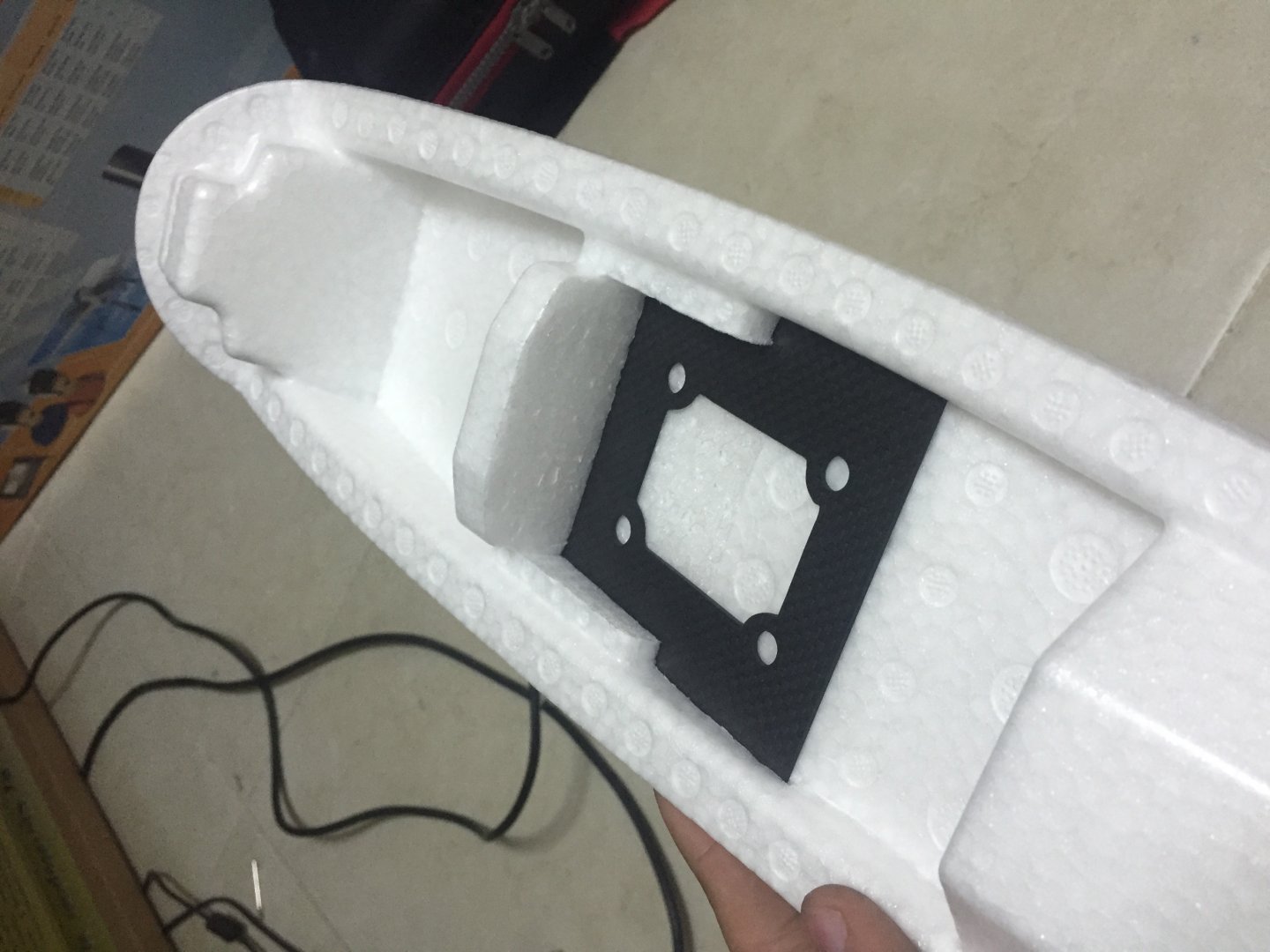

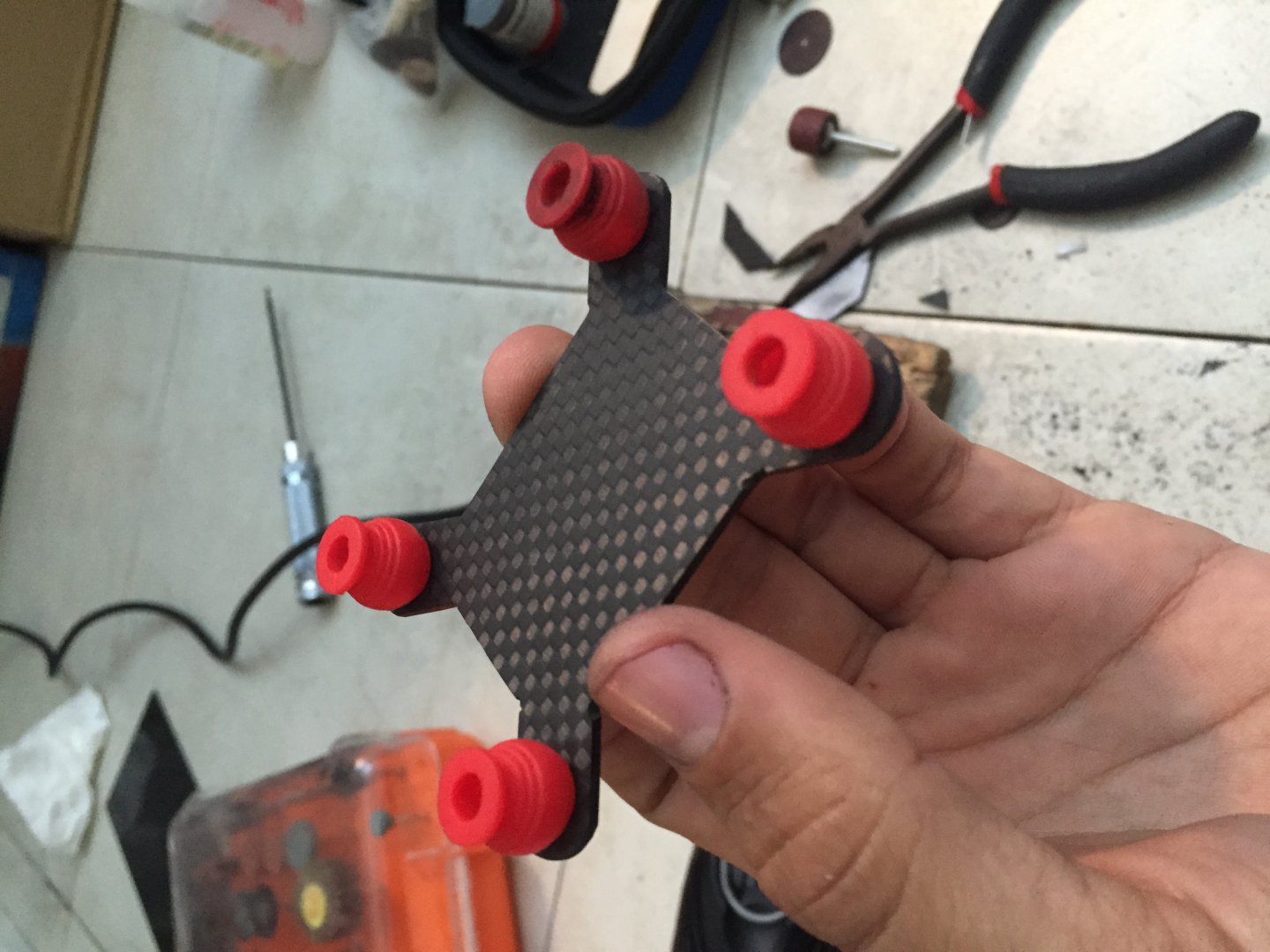

את מנגנון הPAN&TILT אני מתקין על בסיס משוכך מקרבון שחתכתי, נתחיל מהפלטה עליה תשבת המערכת:
קובץ מצורף 135584קובץ מצורף 135585קובץ מצורף 135586קובץ מצורף 135587

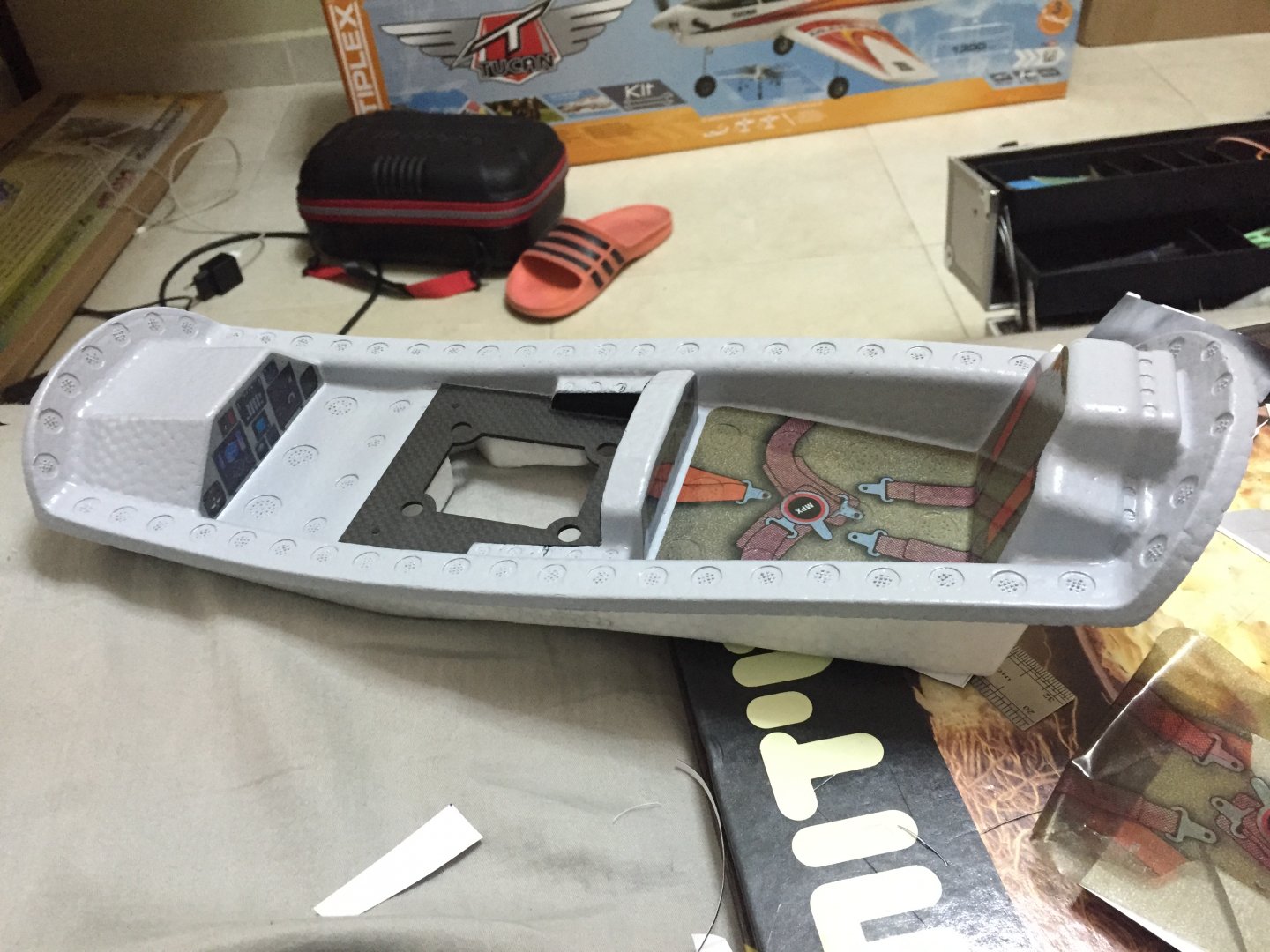

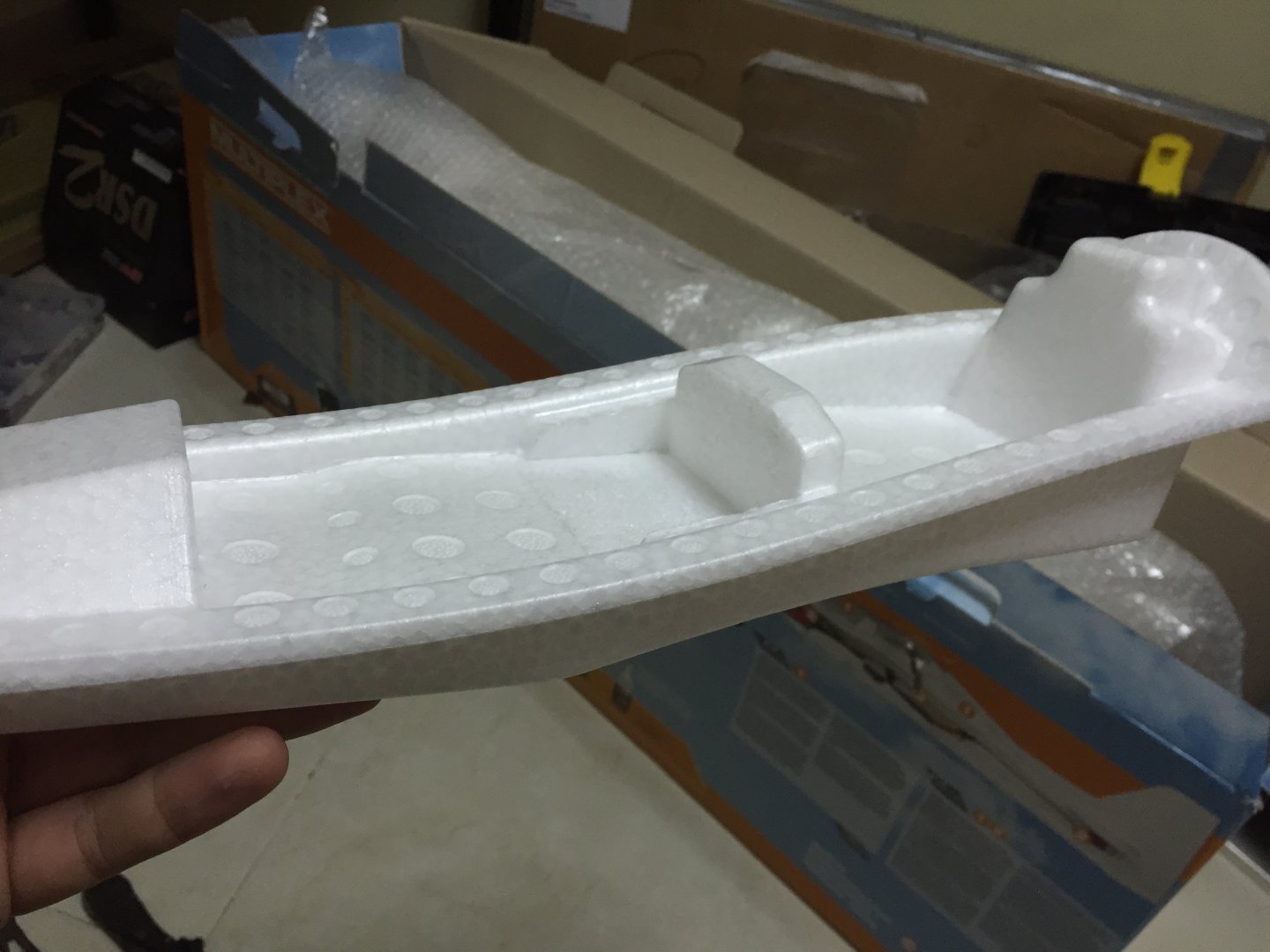

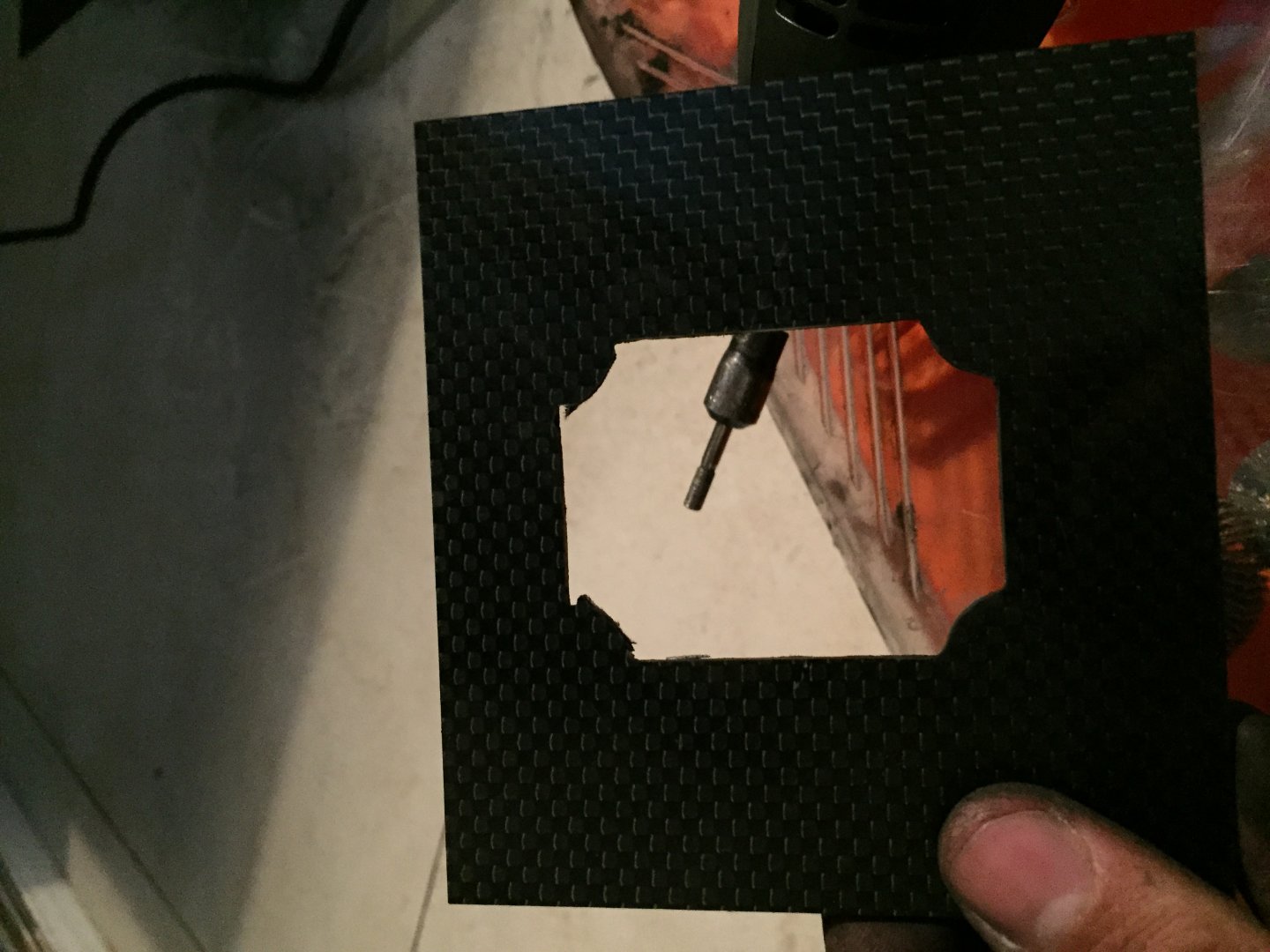

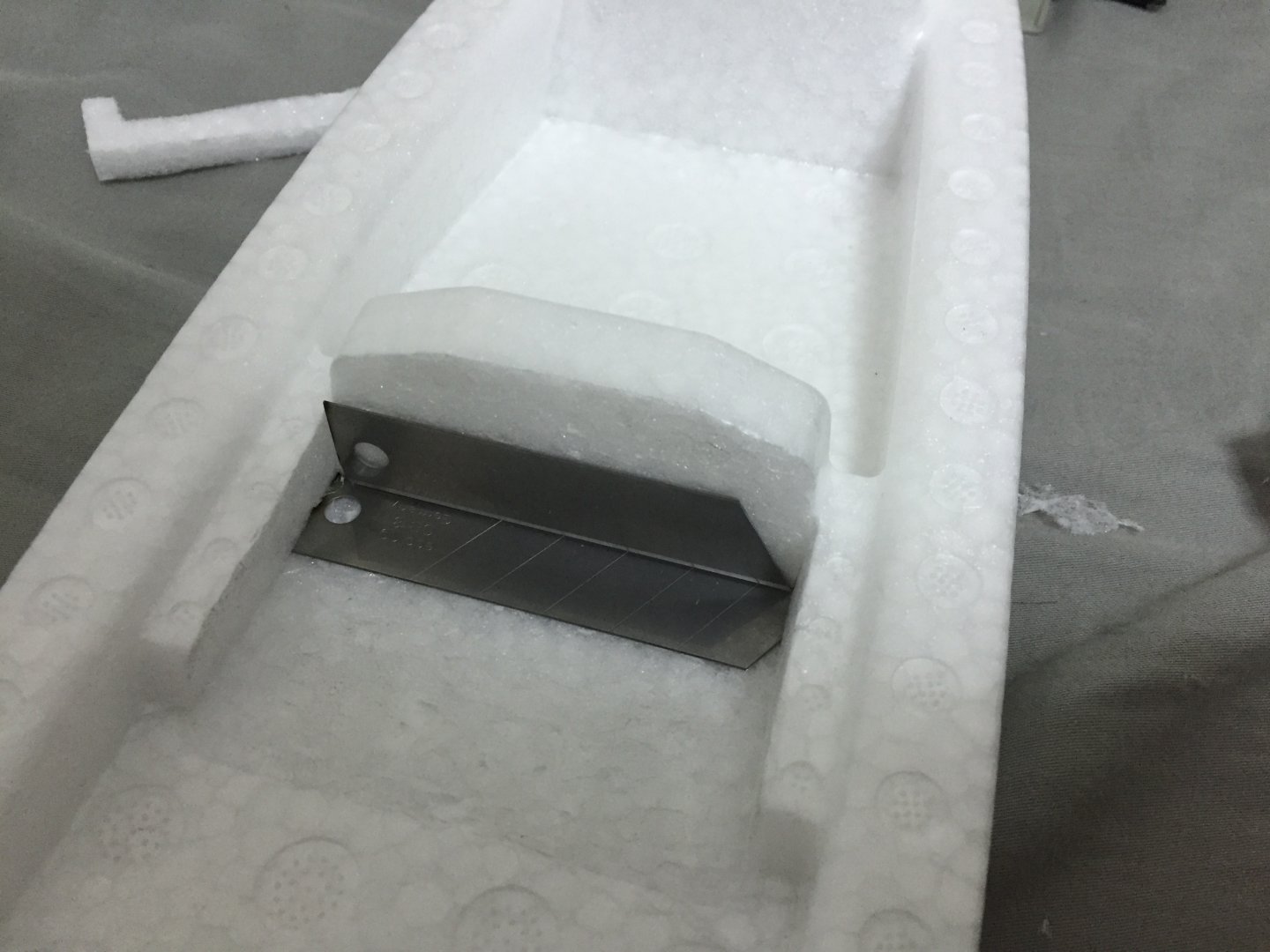

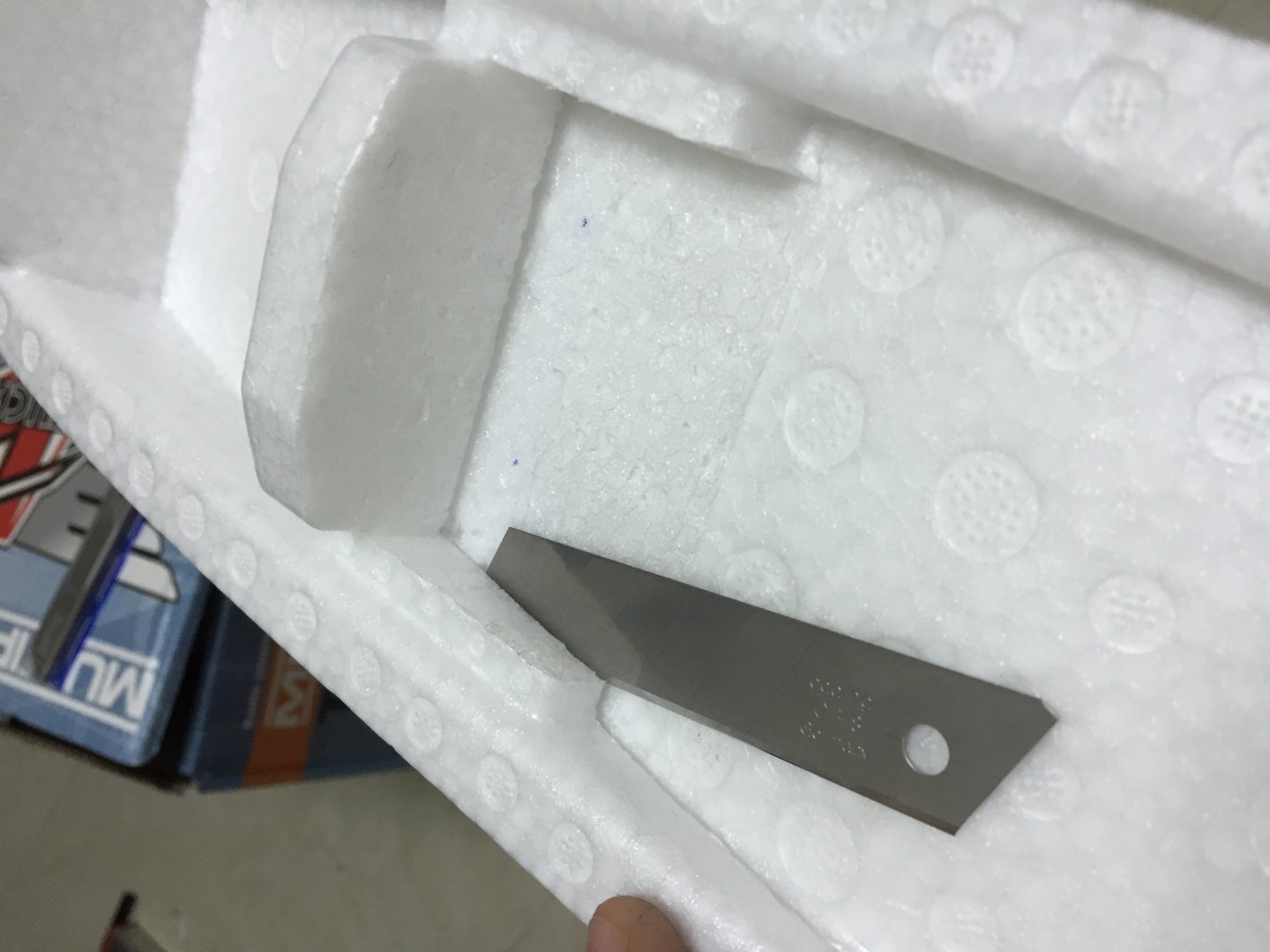

חיתוך "תא הטייס" והתאמתו לבסיס התושבת PAN&TILT:

קובץ מצורף 135588קובץ מצורף 135589קובץ מצורף 135590

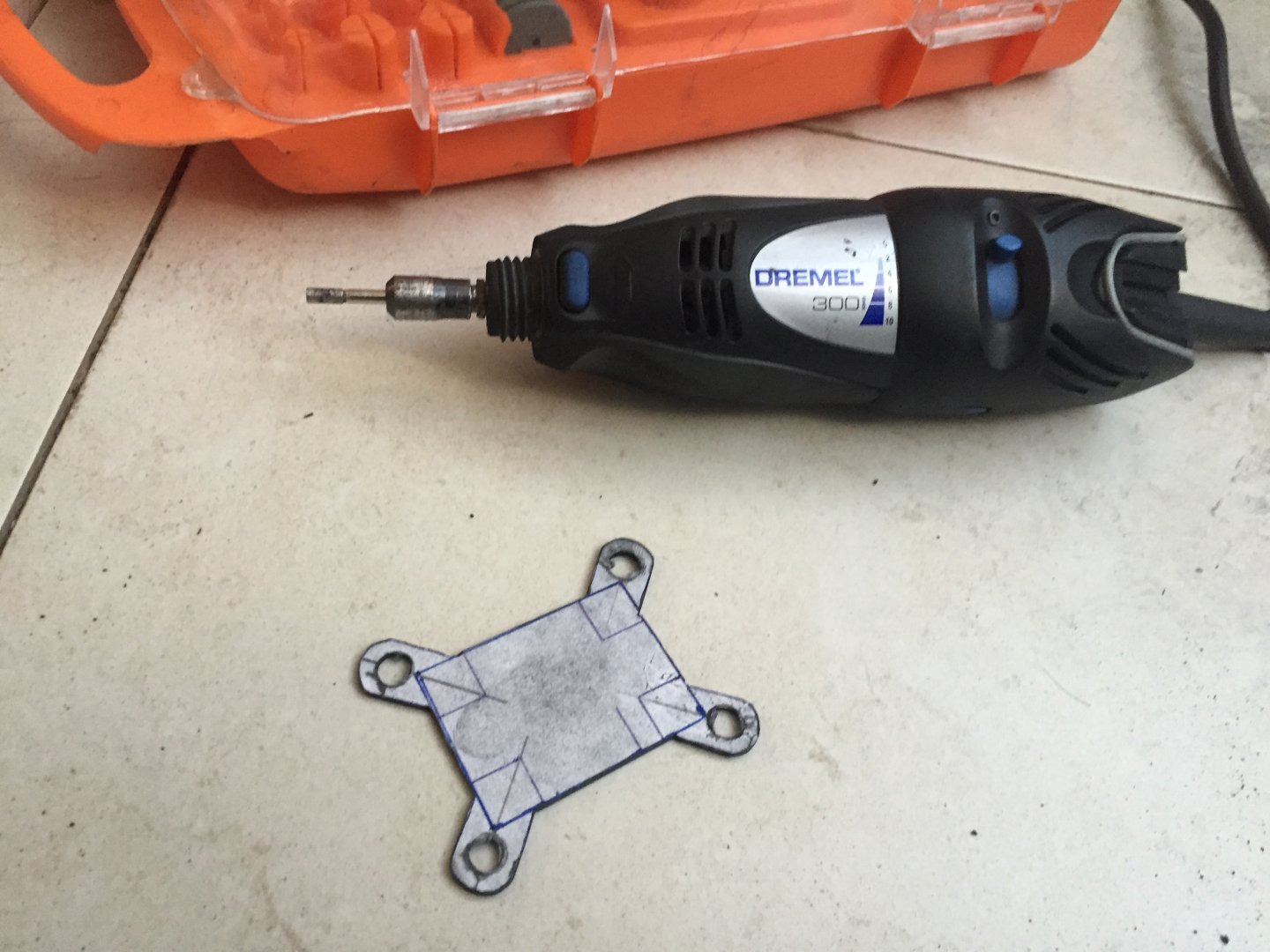

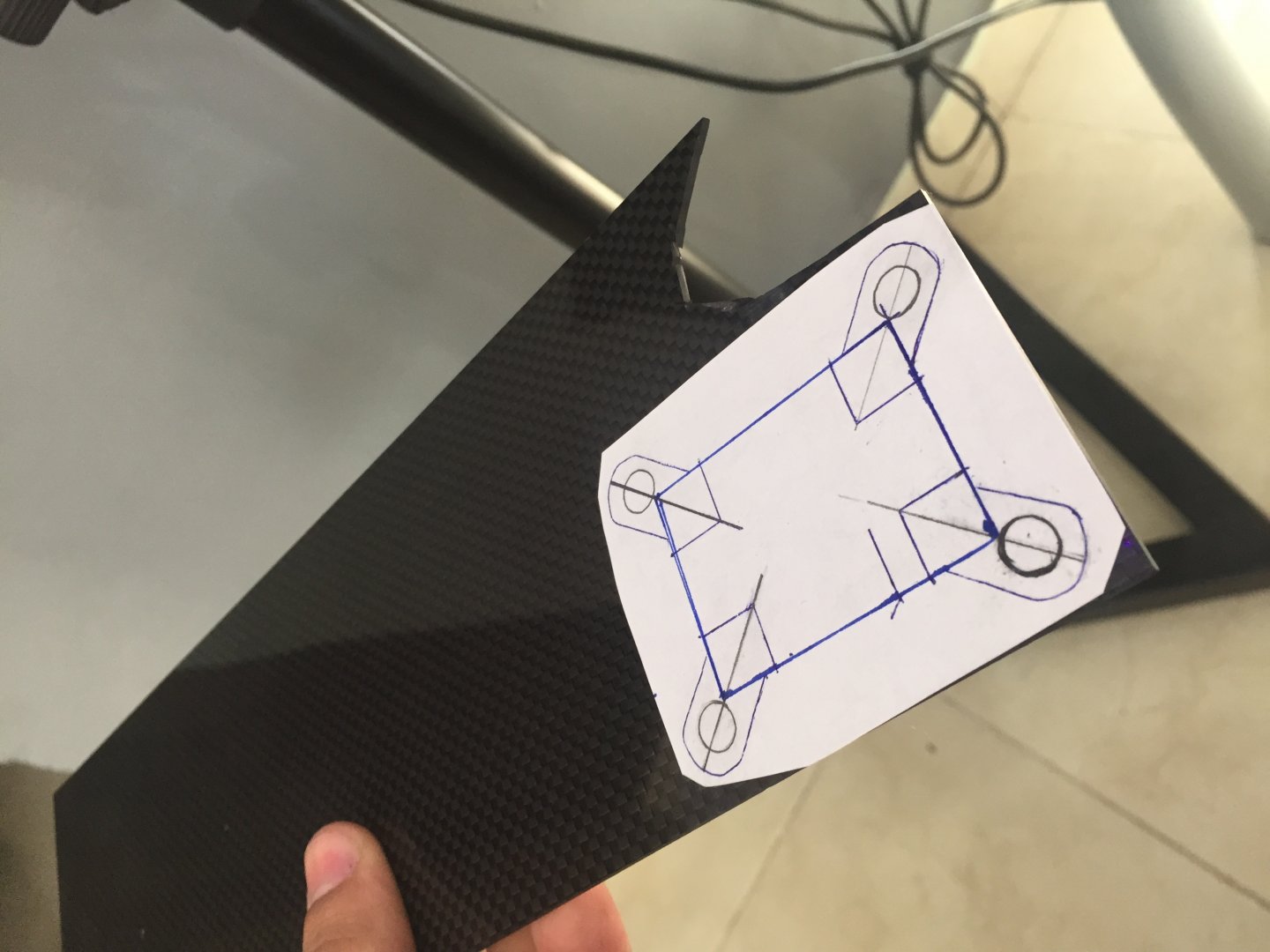

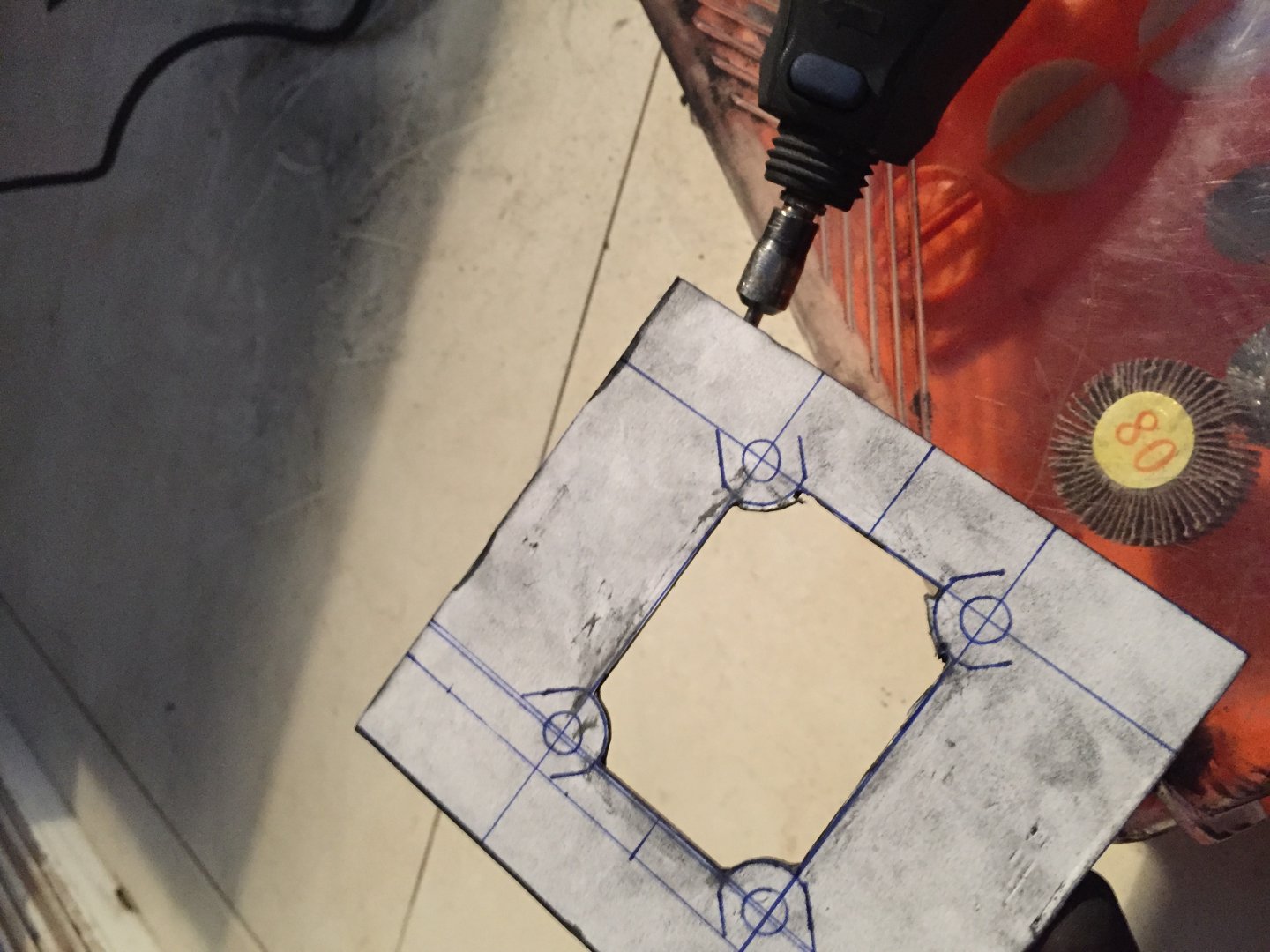

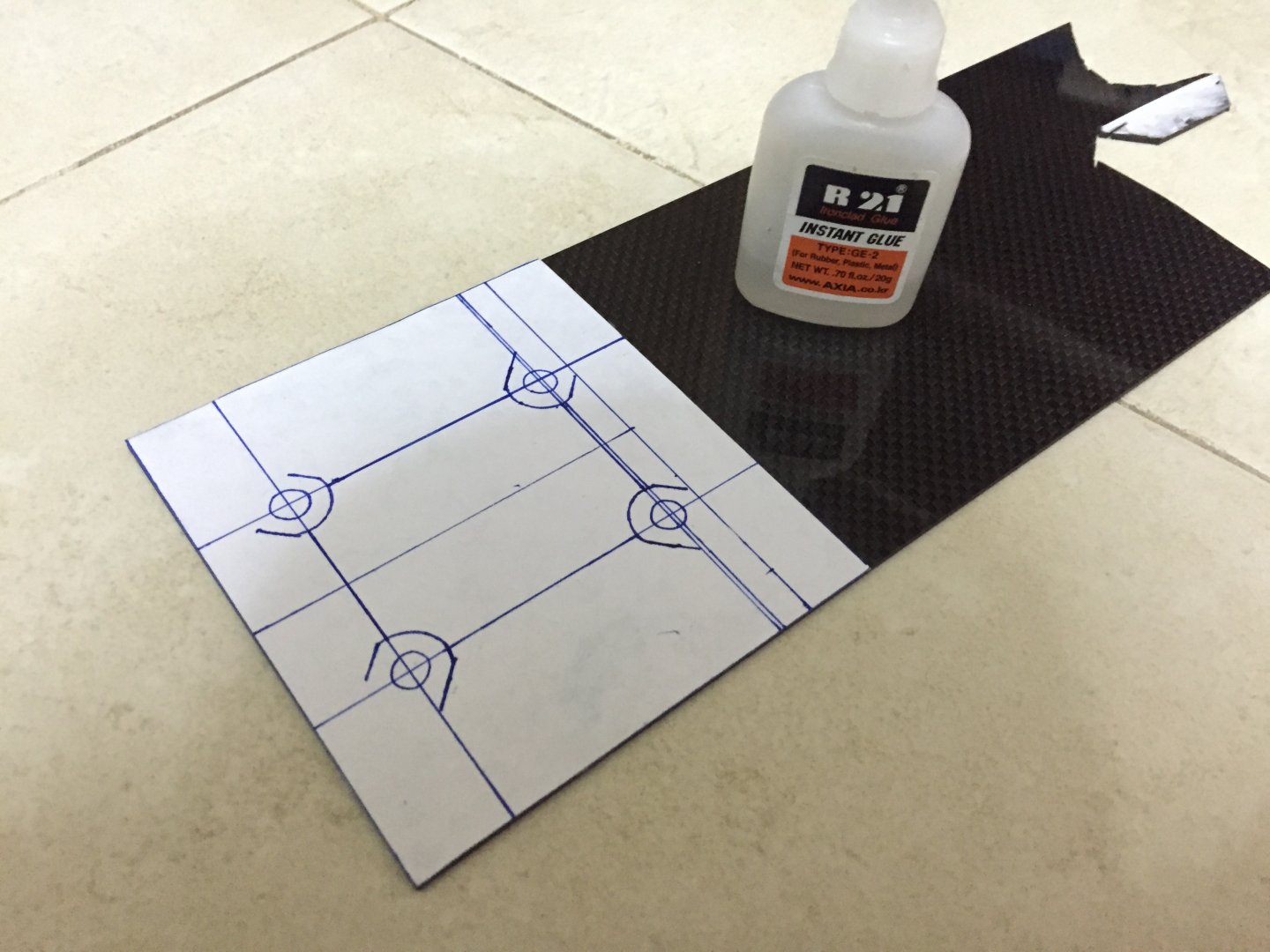

שרטוט הבסיס של תושבת המצלמה, הדבקתה לפלטת הקרבון וחיתוך בעזרת דרמל:

קובץ מצורף 135591קובץ מצורף 135592קובץ מצורף 135593קובץ מצורף 135594

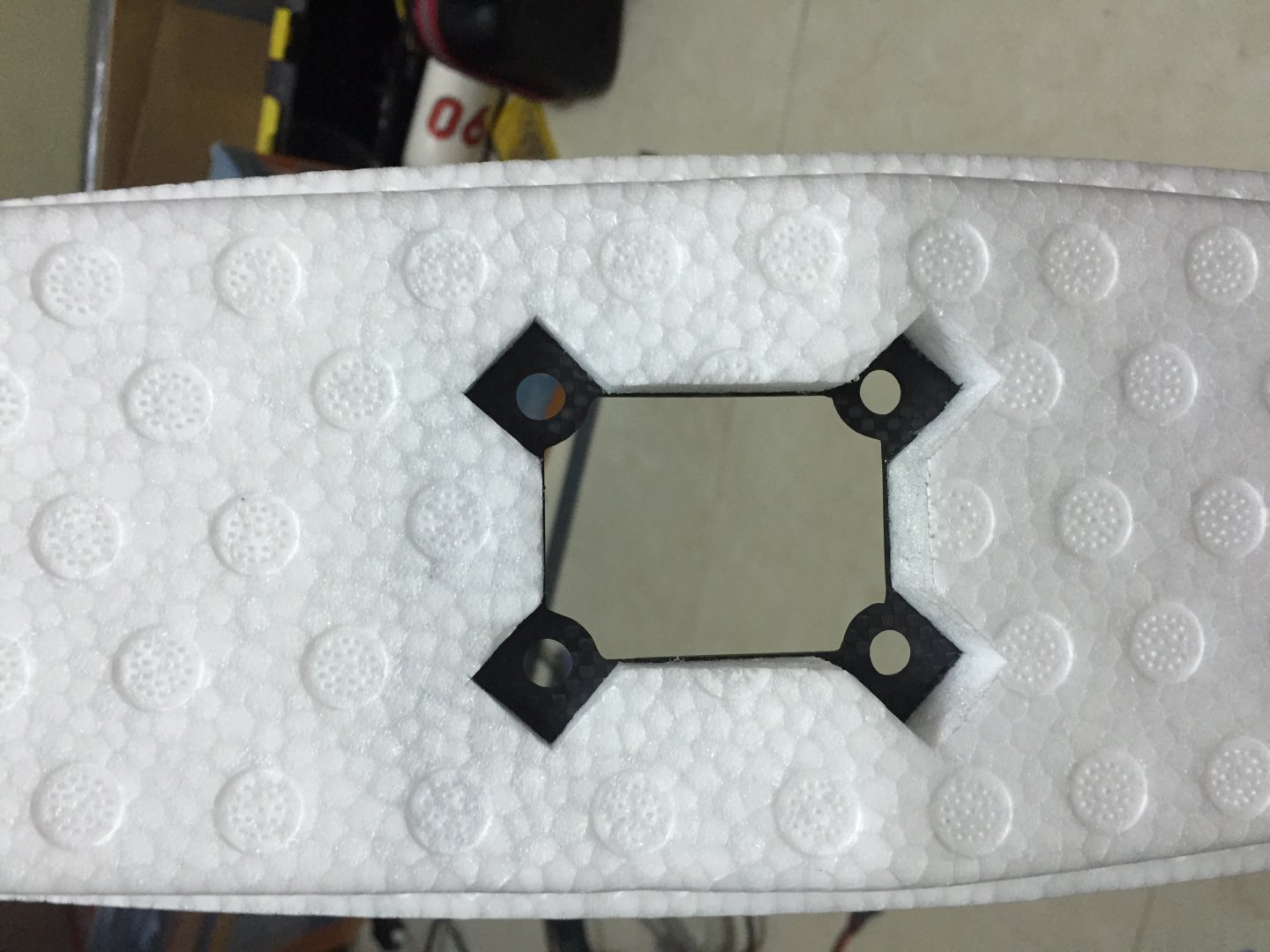

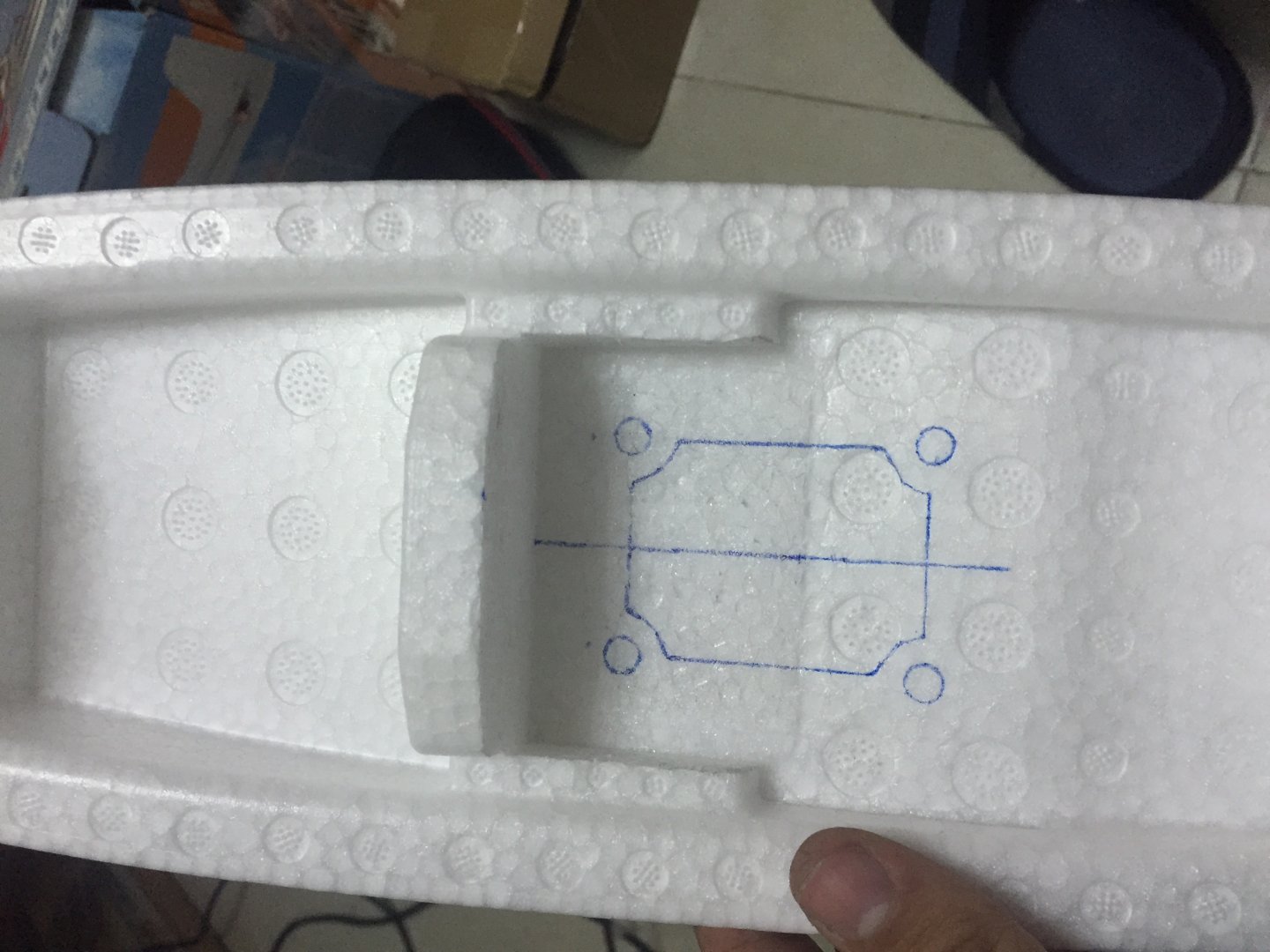

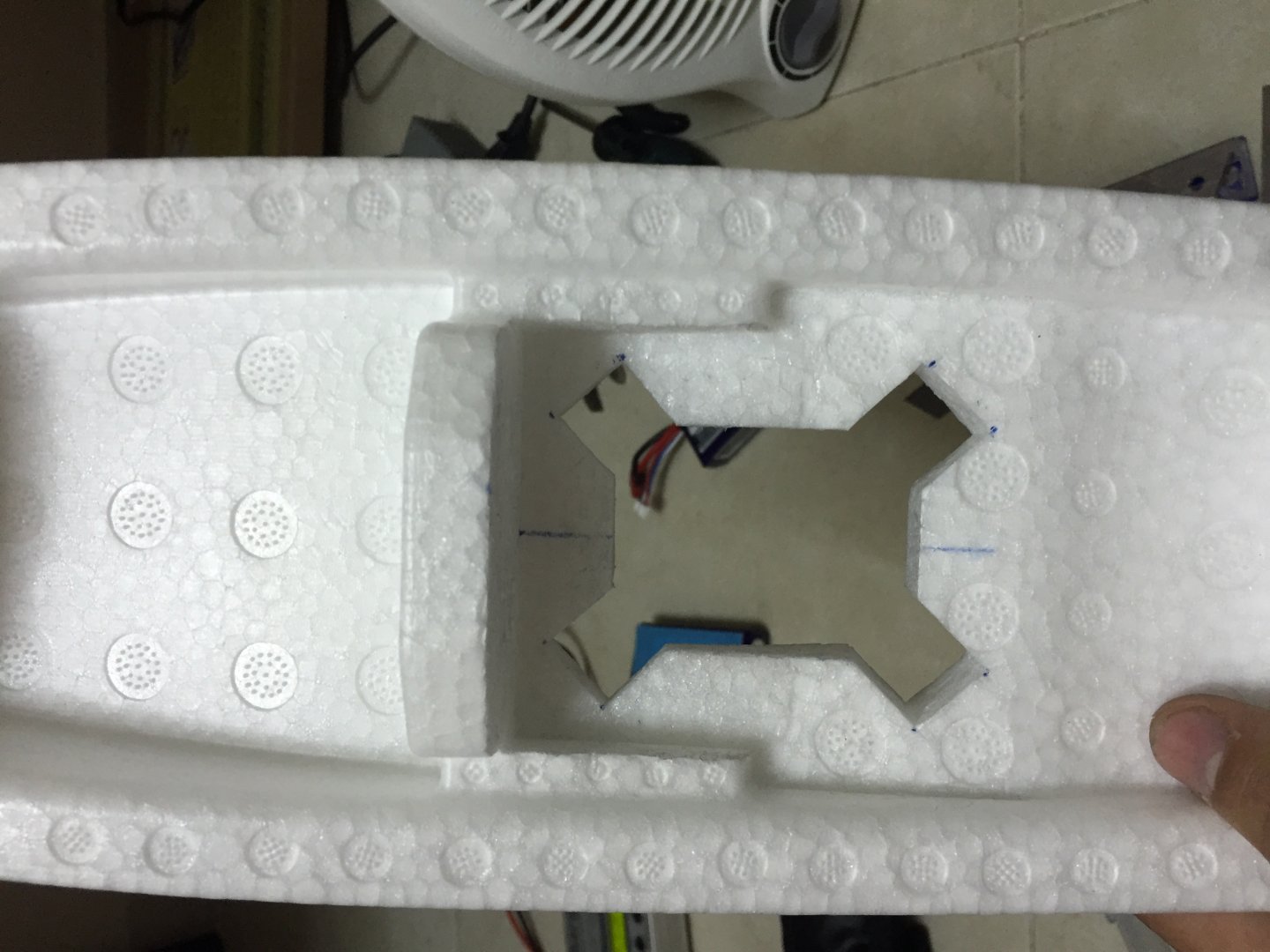

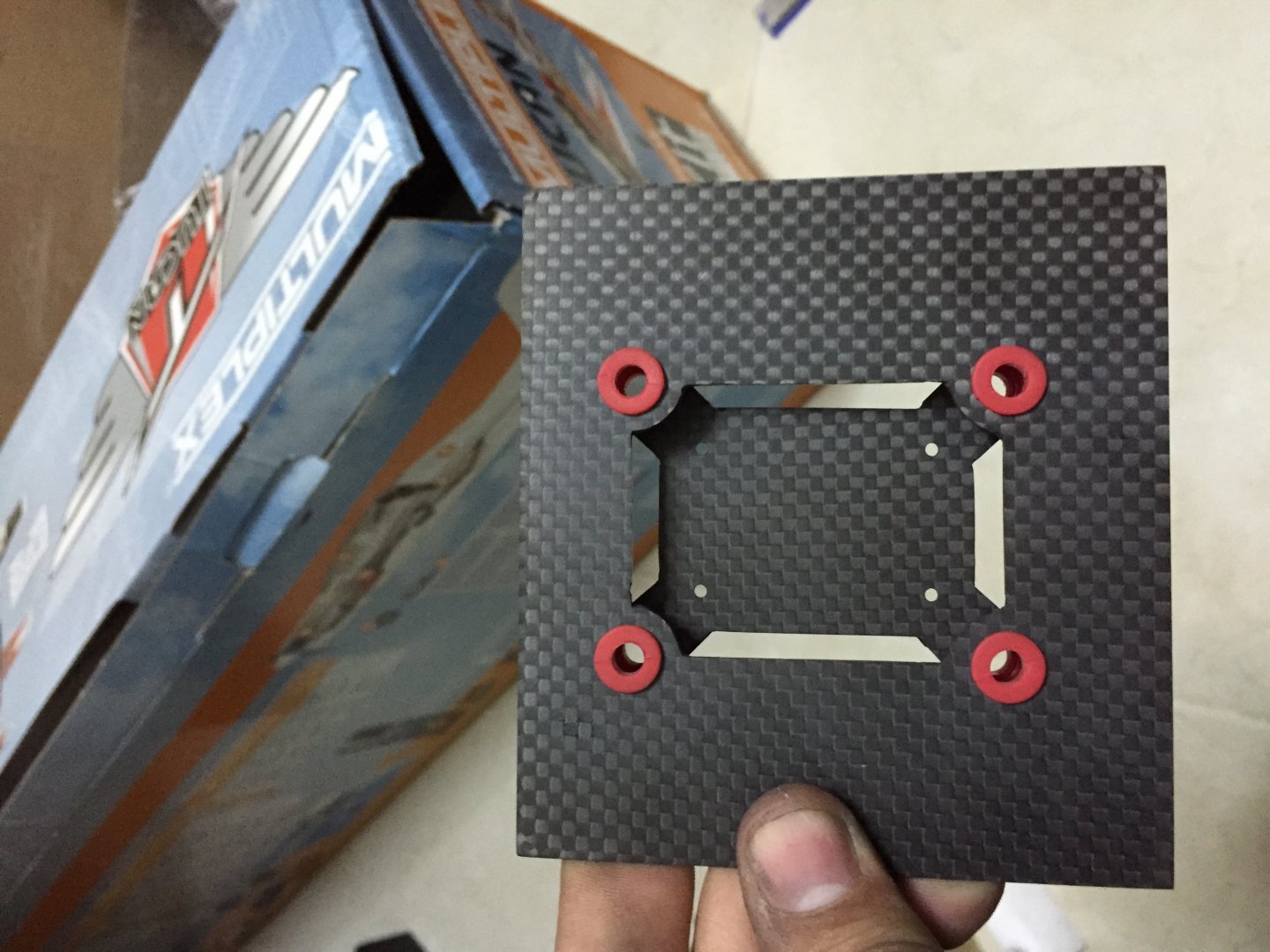

בדיקת התאמת הבסיס עם תושבת PAN&TILT והחופה, סימון וחיתוך השטח בחופה שבו התושבת מיועדת להיות ממוקמת:

קובץ מצורף 135595קובץ מצורף 135596קובץ מצורף 135597קובץ מצורף 135598קובץ מצורף 135599

צובעים את החופה והופכים אותה לקצת סקיילית:)

קובץ מצורף 135600קובץ מצורף 135601קובץ מצורף 135602

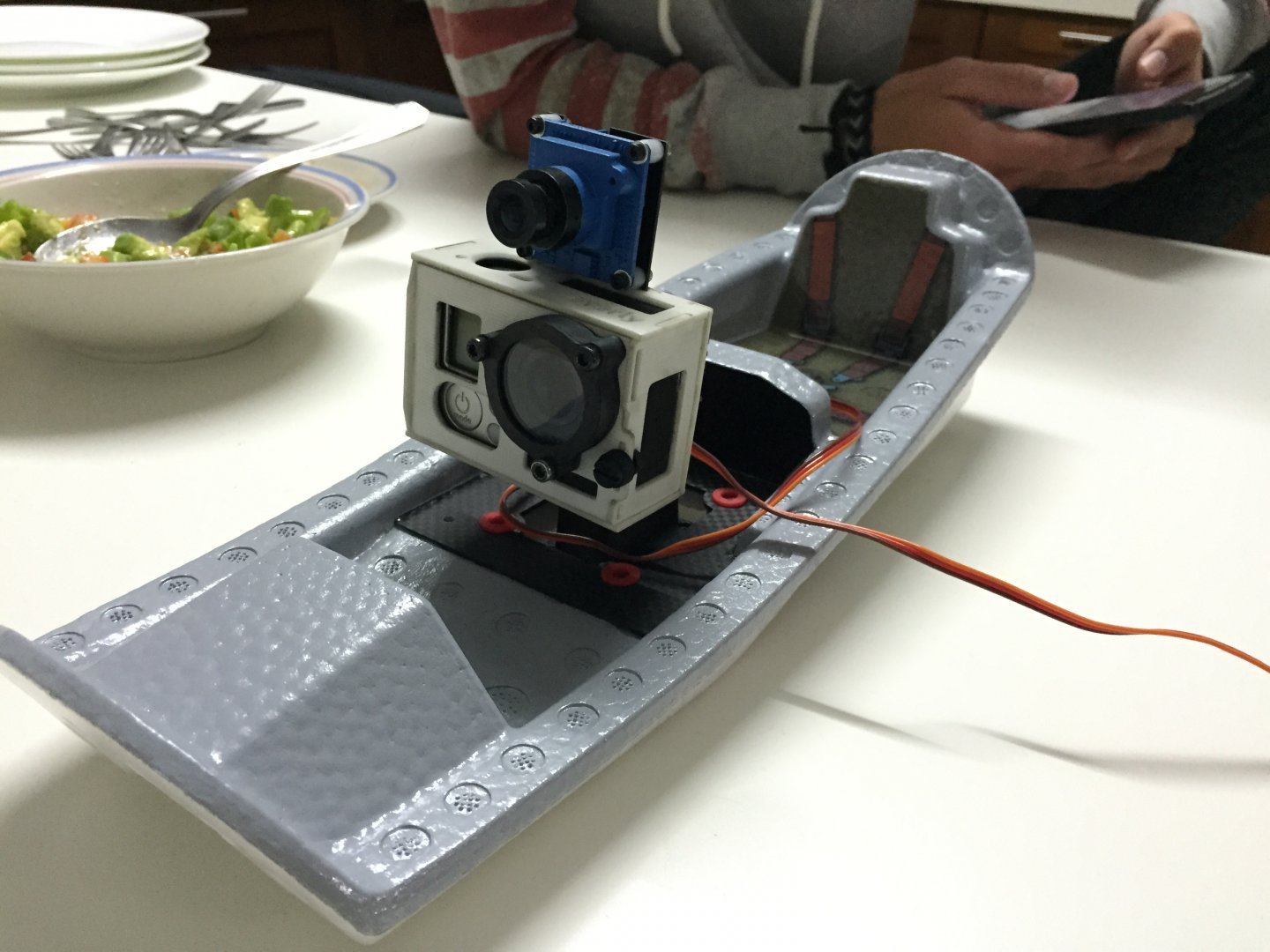

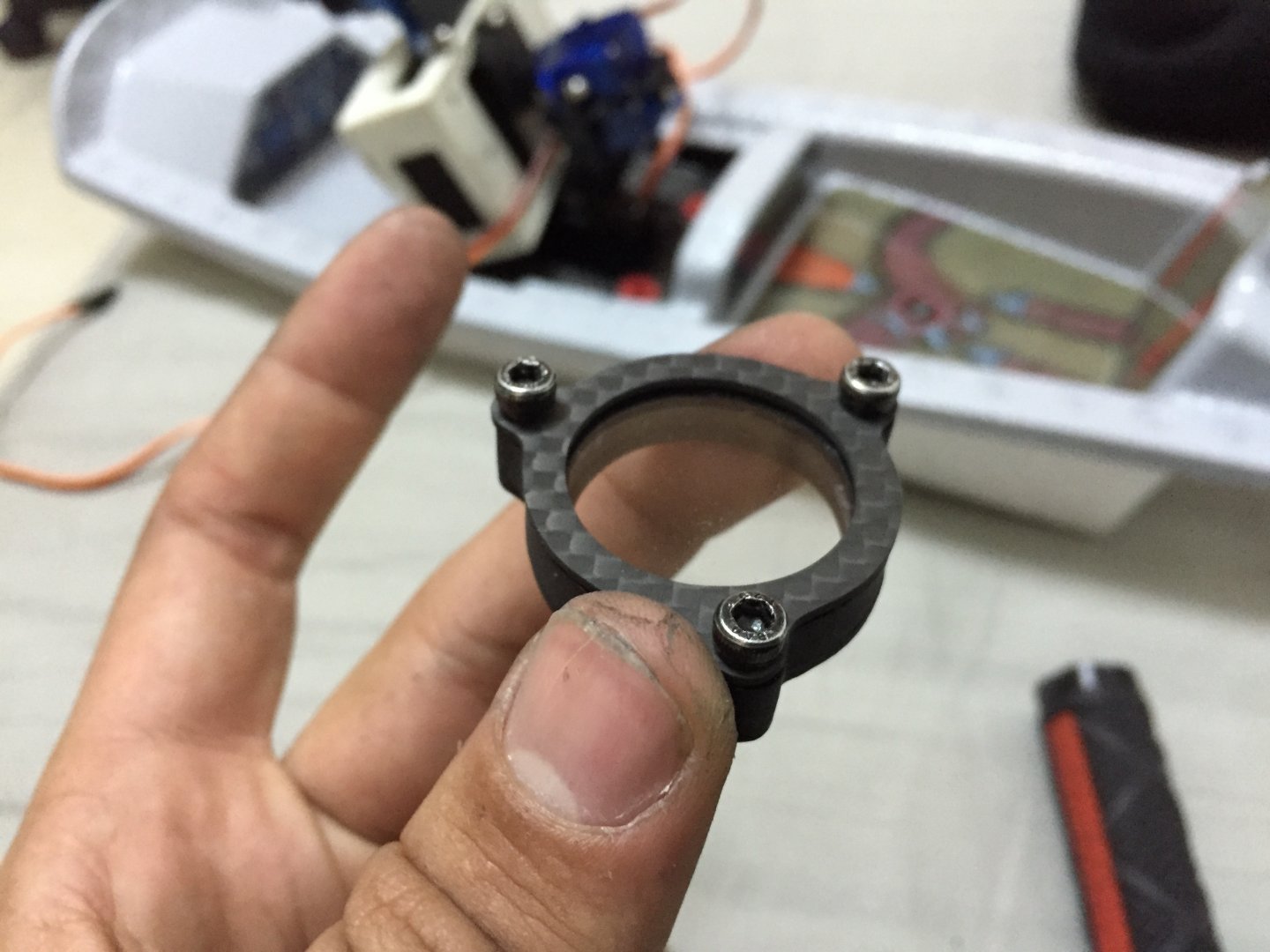

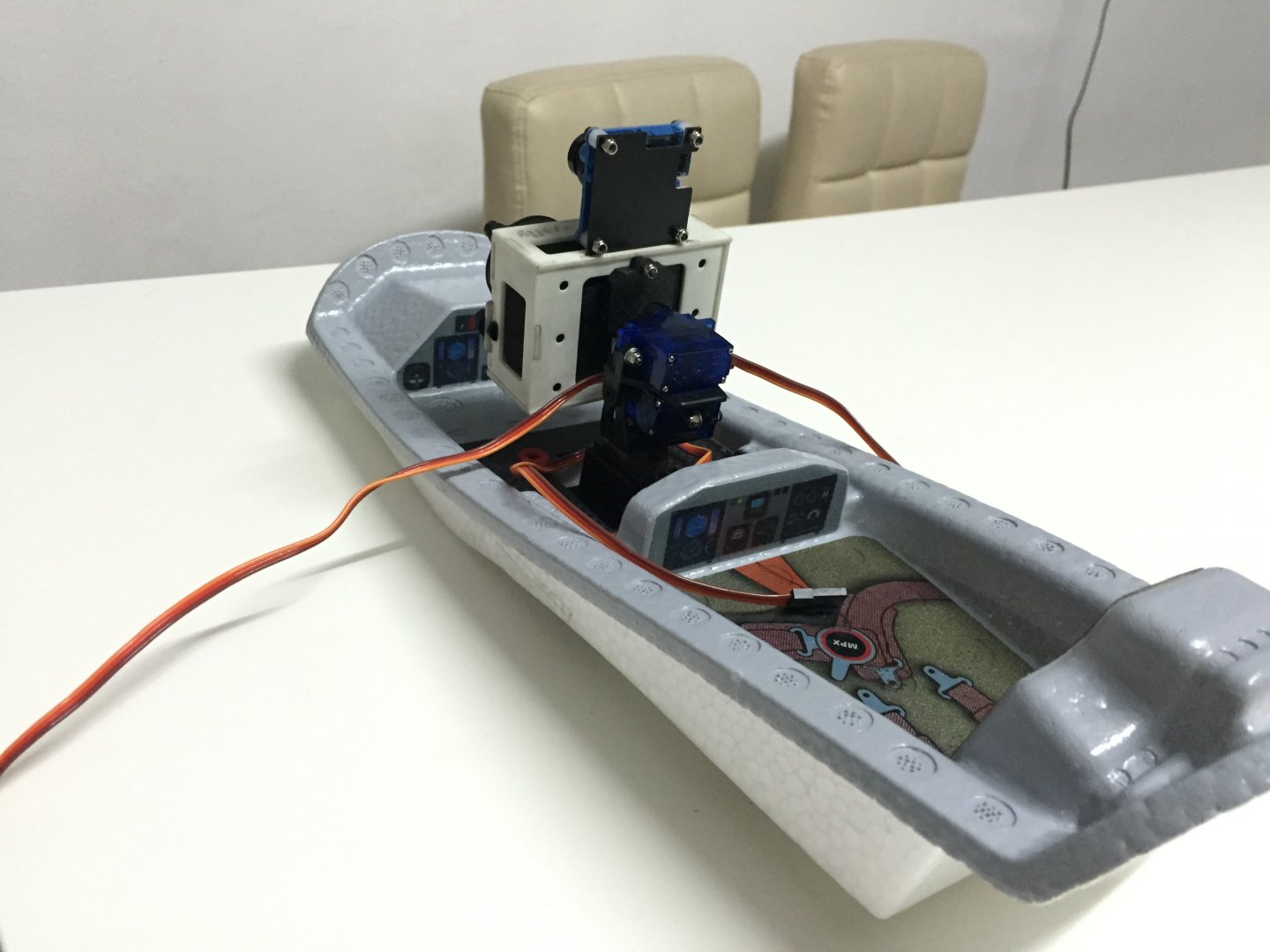

הכנת מגן עדשה לגופרו מקרבון וזכוכית, וחיבור כל החלקים ביחד:

קובץ מצורף 135603קובץ מצורף 135604קובץ מצורף 135605קובץ מצורף 135606

בהצלחה
אבל לדעתי האישית...
אני חושב שהסרוואים למצלמות חלשים מדי , אלא אם הנחיתות שלך רכות מאוד ועל מסלול
הסרוואים הכחולים טובים למצלמה הקטנה לבד , הגופרו תהיה ממש מעמסה
גם על הציר של הסרוו הראשי וגם בכלל על גלגלי השיניים
