אחרי הרבה זמן-בניית רחפן שני וחזק יותר

טוב,השבוע התחילו להגיע כל החלקים לבניית הרחפן החדש
הרעיון היה לבנות רחפן במינימום משקל,בעל חוזק, ובעל כוח הרבה יותר חזק מהקודם...
נתחיל מהסטאפ:
מנועים: בלי הרבה התלבטויות בחרתי בCOBRA 2204 2300KV
מאחר ולאדי לא היה במלאי הזמנתי מסורבלייזון
בקרים: החלטתי ללכת על הDYS BL20A לנסות אותם כי עוד לא עבדתי איתם
שלדה: מאחר ושבועיים לפני ההחלטה הזמנתי DART 250 מהוביקינג בגלל שהיה מבצע החלטתי להשתמש בה
ולראות איך יהיה לבנות איתה...
בקר טיסה: החלטתי ללכת על הCC3D מכיוון שהיה לי בצד במקום להזמין.. אולי בהמשך החליף לFLIP או NAZE
FPV
מצלמה הוחלט על הFATSHARK COMS מכיוון שהיה בצד ועובדת מעולה
משדר הוחלט ללכת על המשדר 200MW הפשוט של EACHINE שעובד בנתיים מעולה
החלקים לאט לאט התחילו להגיע עד שלבסוף הגיעו המנועים שהיו רק הם חסרים...
התחלתי בבניה

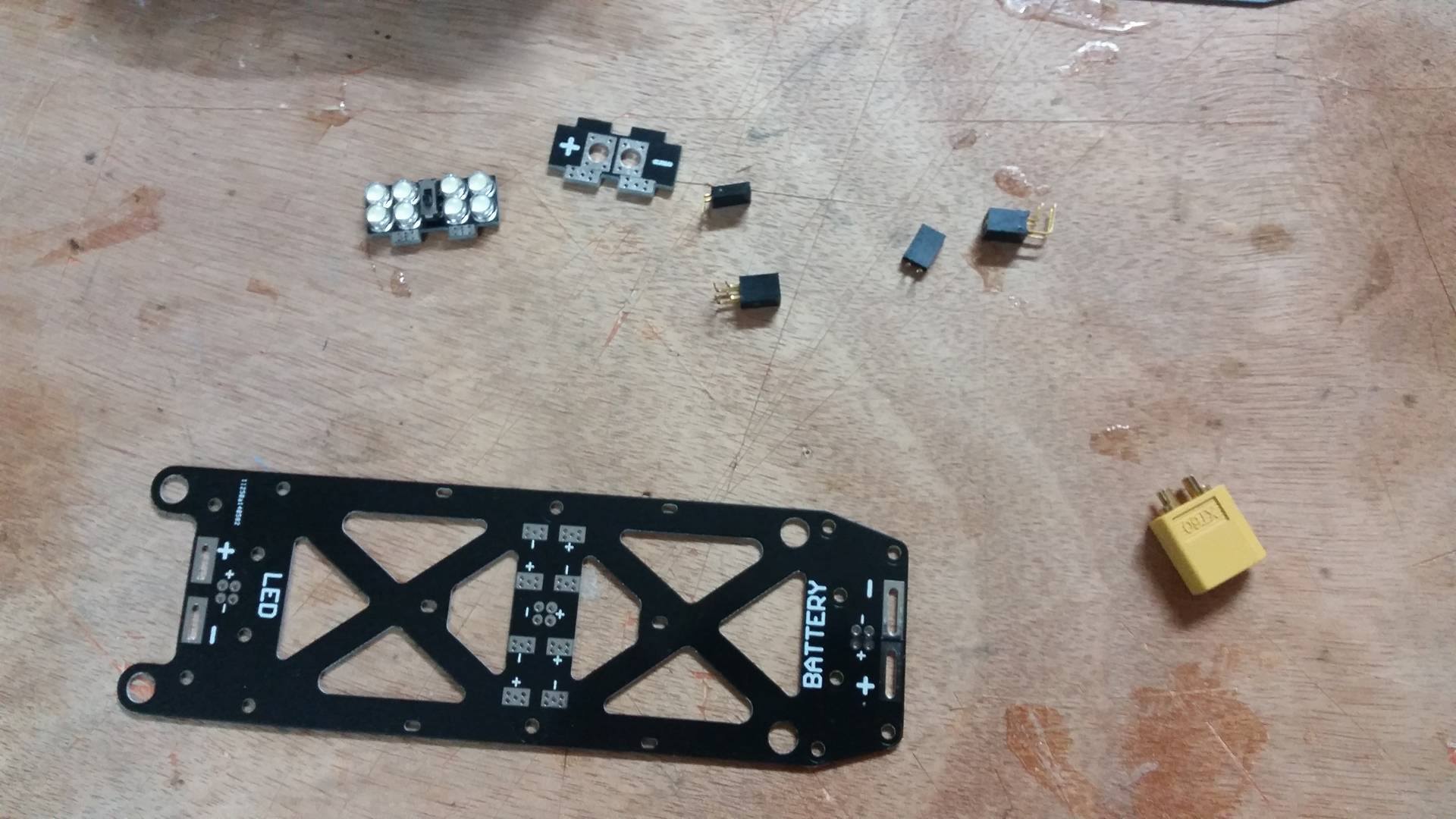

התחלתי לעבוד על לוח הPDB וכל חיבורי החשמל
קובץ מצורף 135613

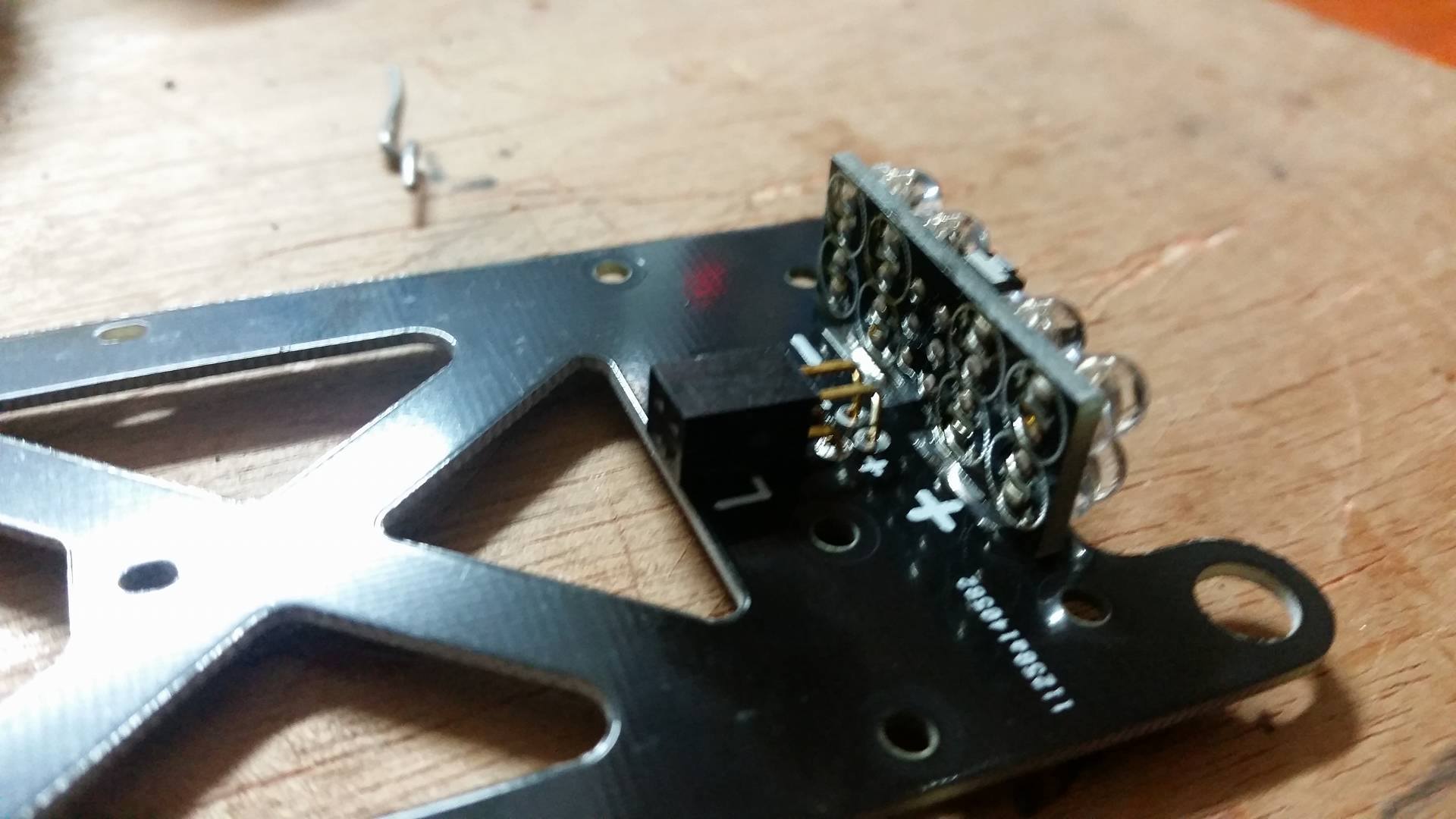

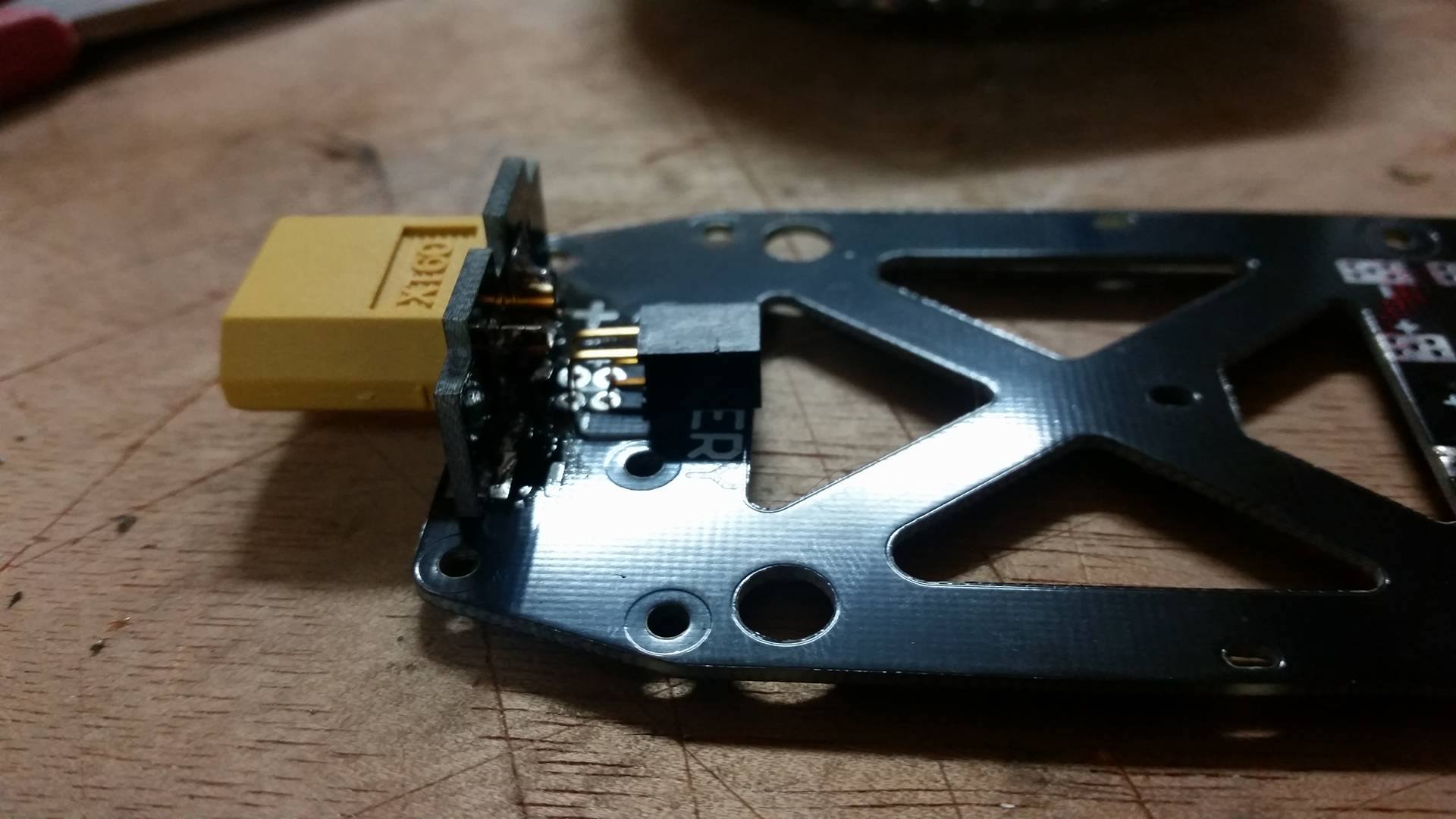

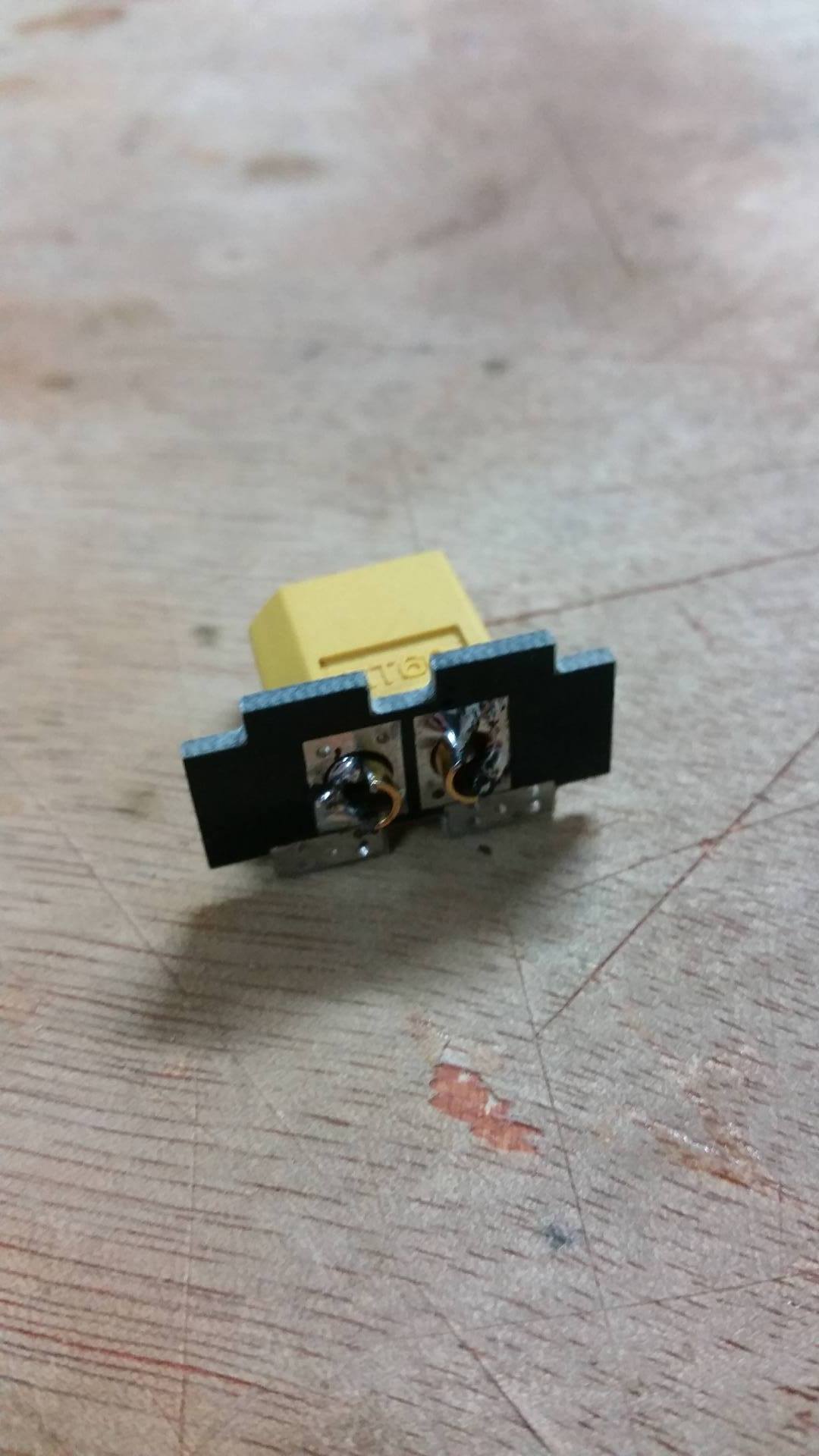

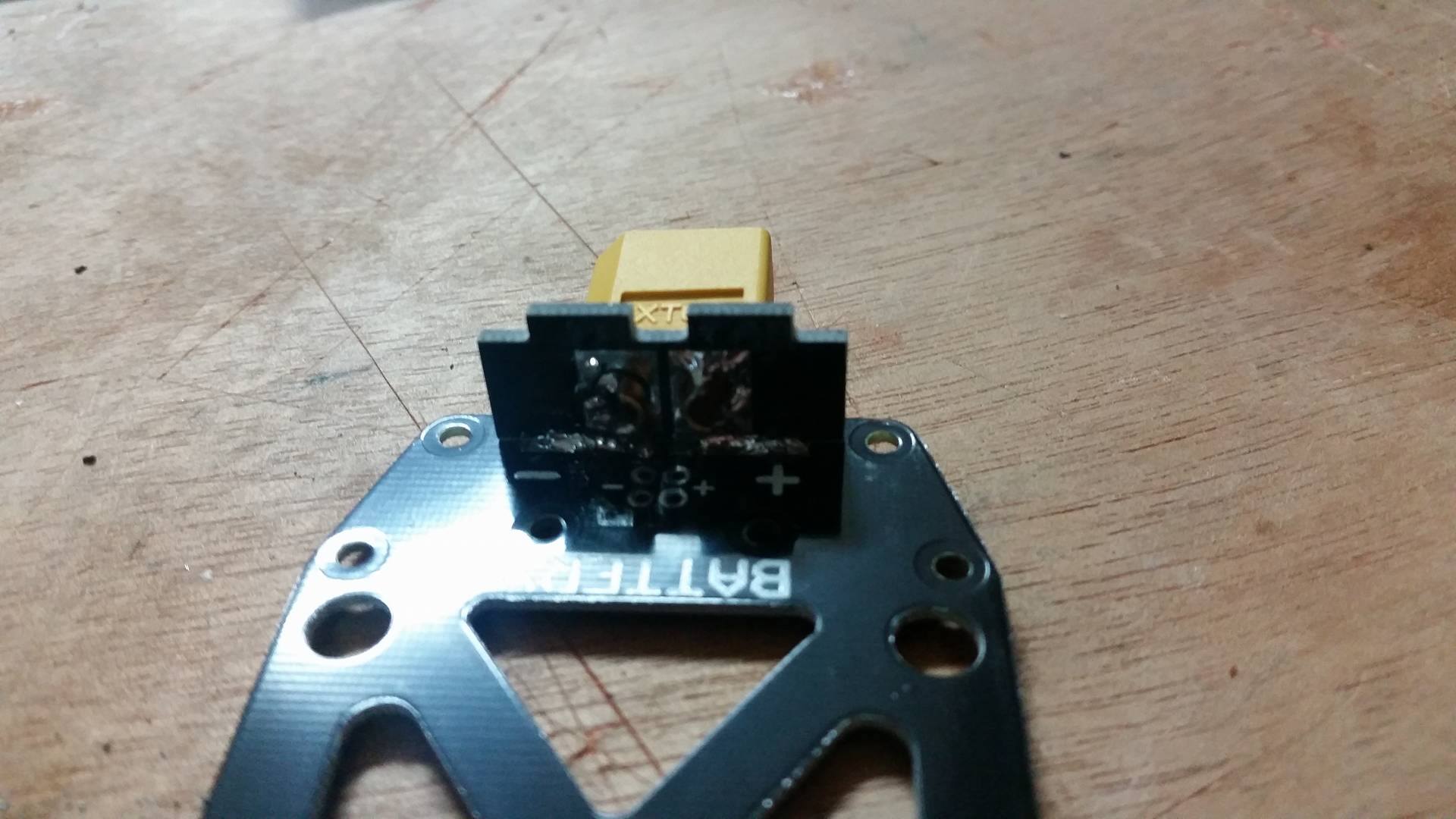

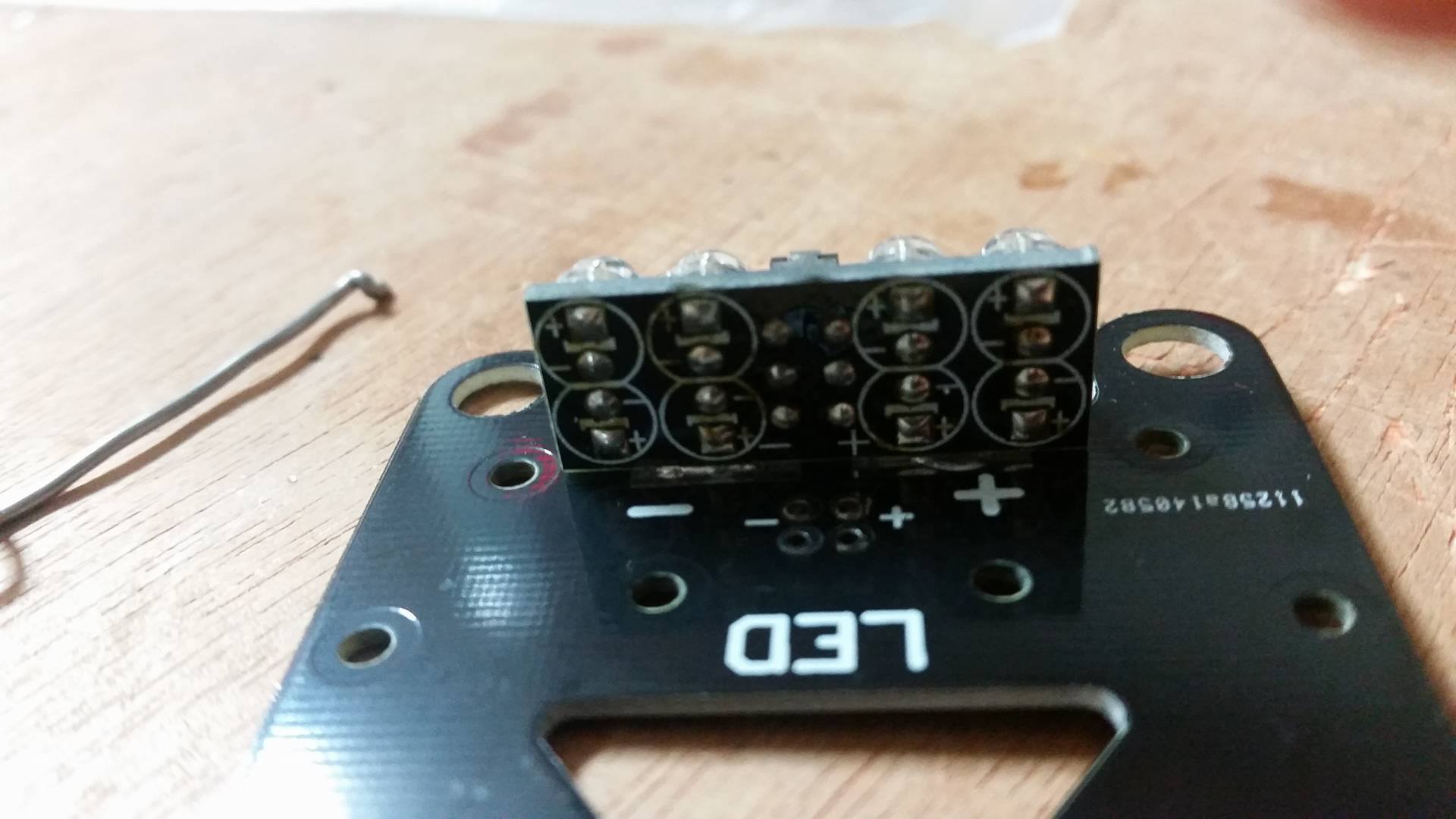

מחבר הXT60 חובר למקומו+ הלדים שבאים עם השלדה
קובץ מצורף 135614קובץ מצורף 135615קובץ מצורף 135616

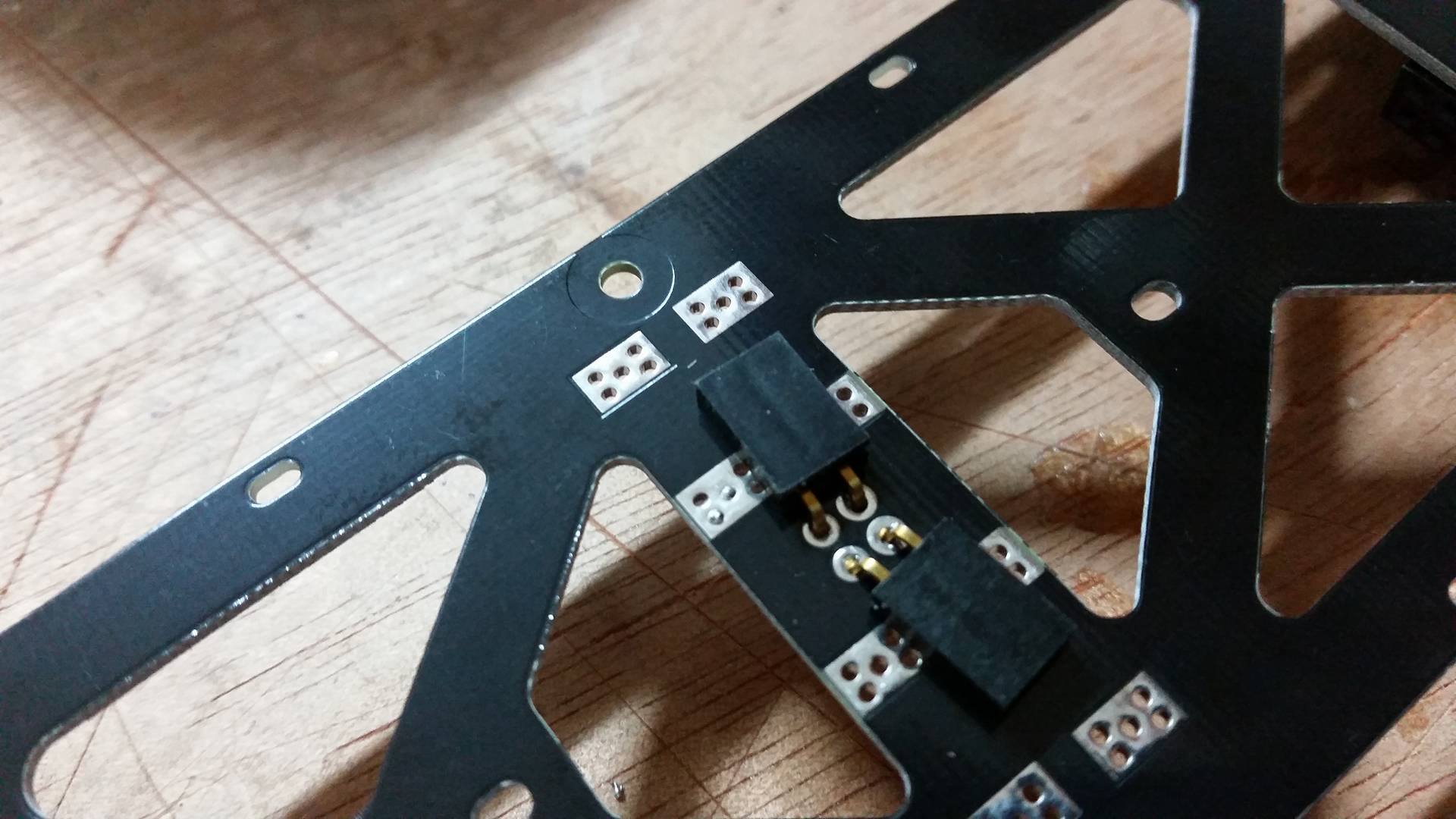

חוברו מחברים שלמקרה וצריך לחבר דברים נוספים במקום לעשות הלחמות
קובץ מצורף 135617קובץ מצורף 135618קובץ מצורף 135619

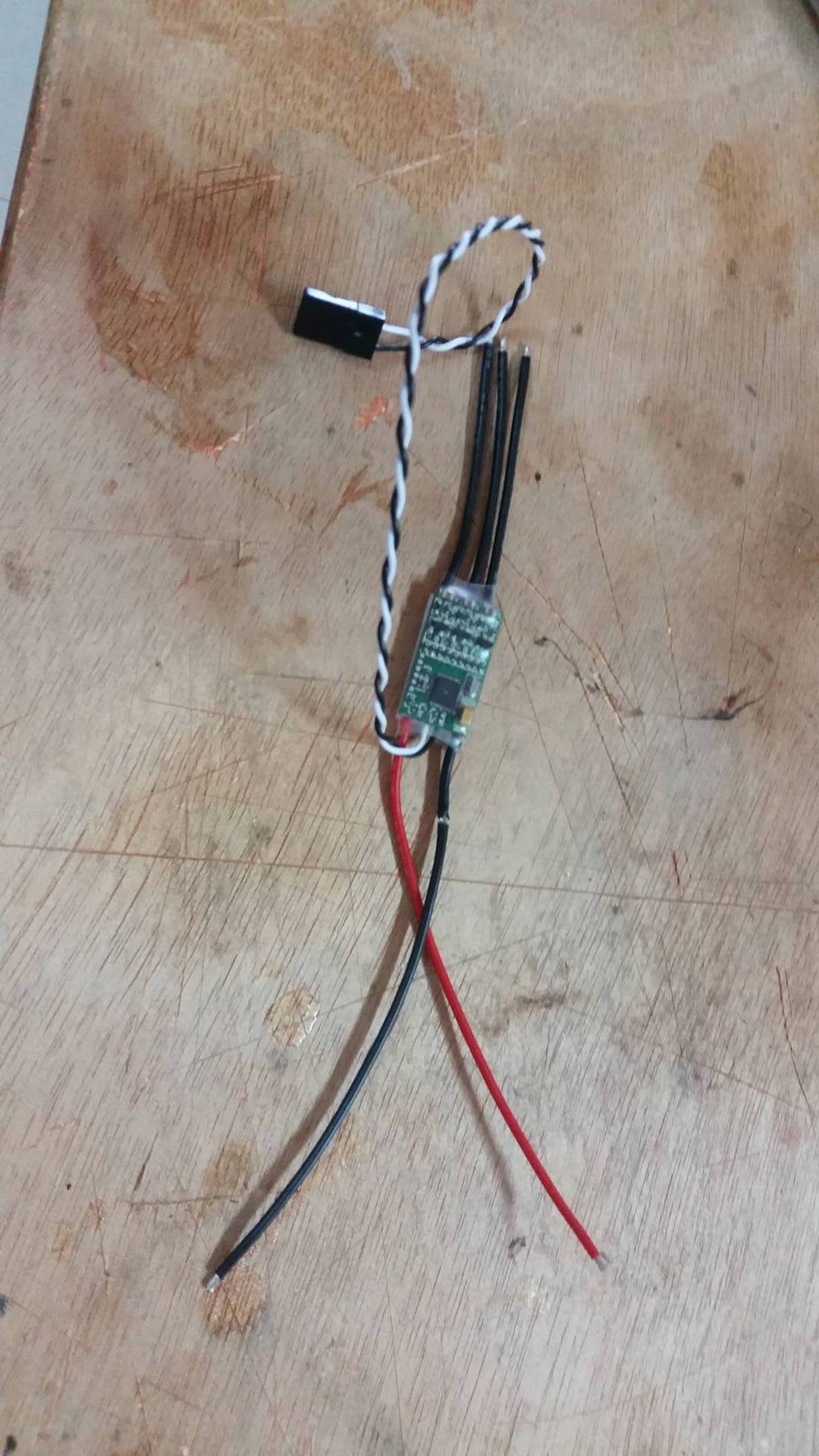

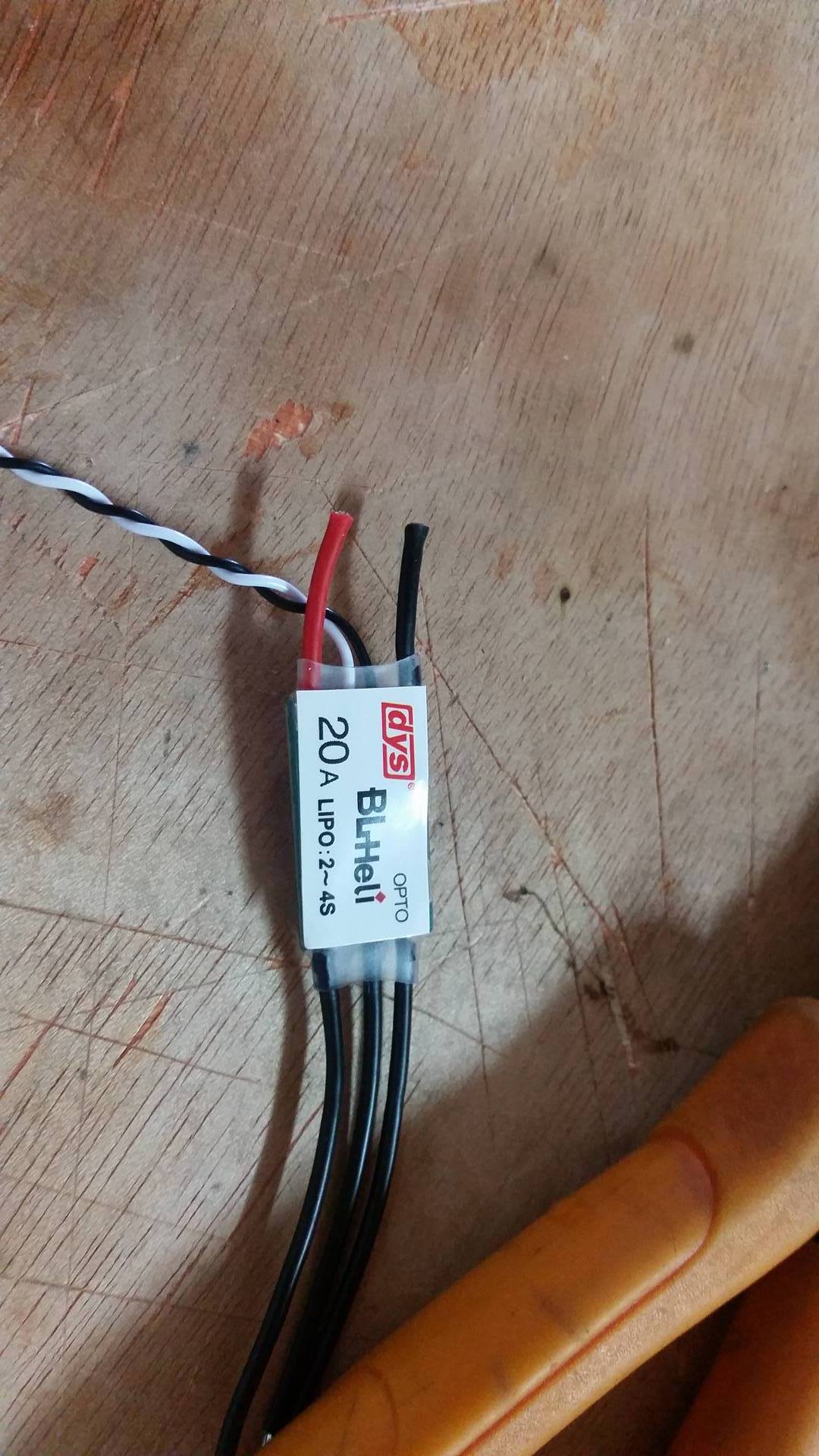

התחלתי לעבוד על הבקרים:
החוטים קוצצו לחיבור קטן וללא הרבה חוטים
קובץ מצורף 135620קובץ מצורף 135621

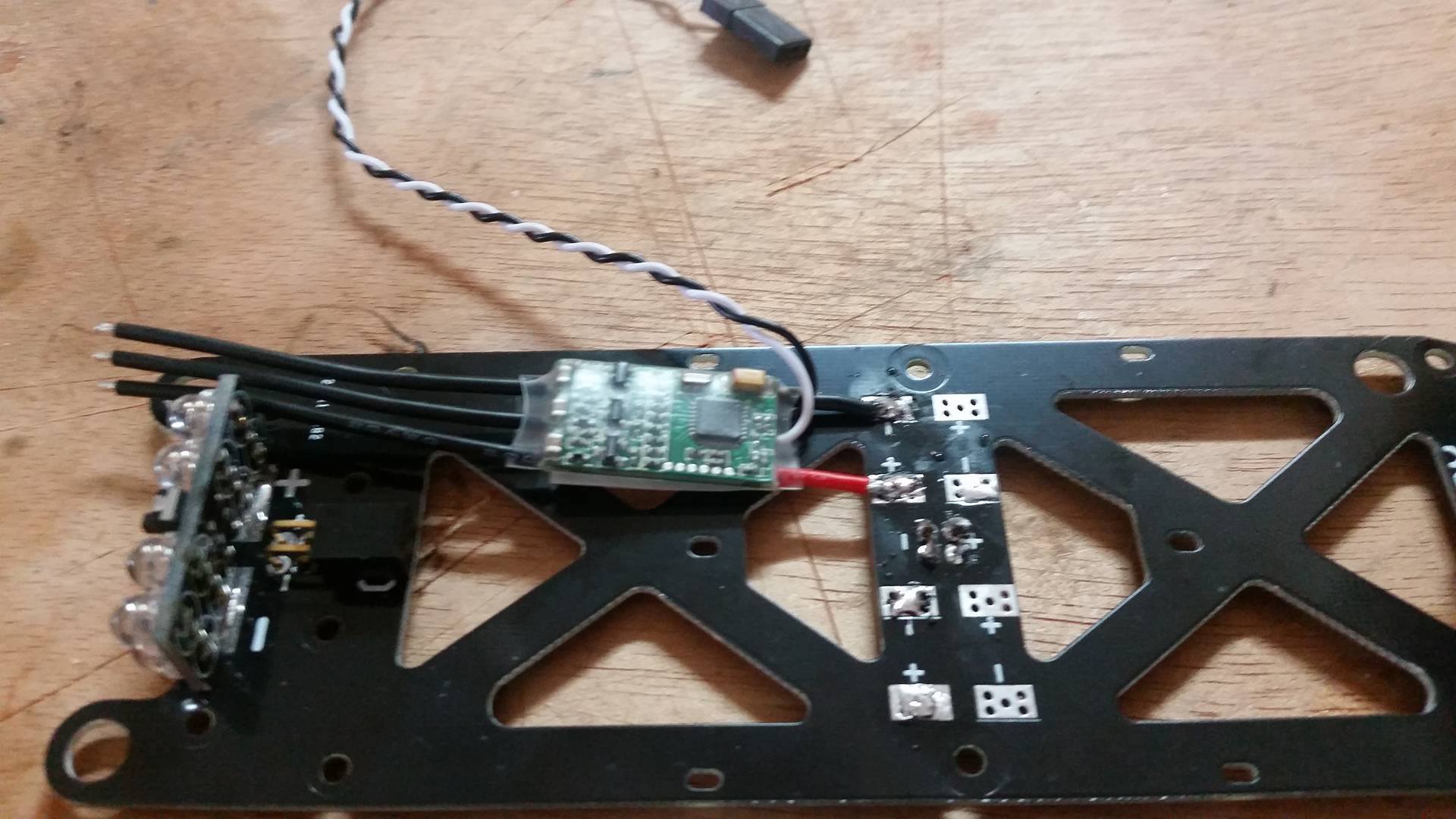

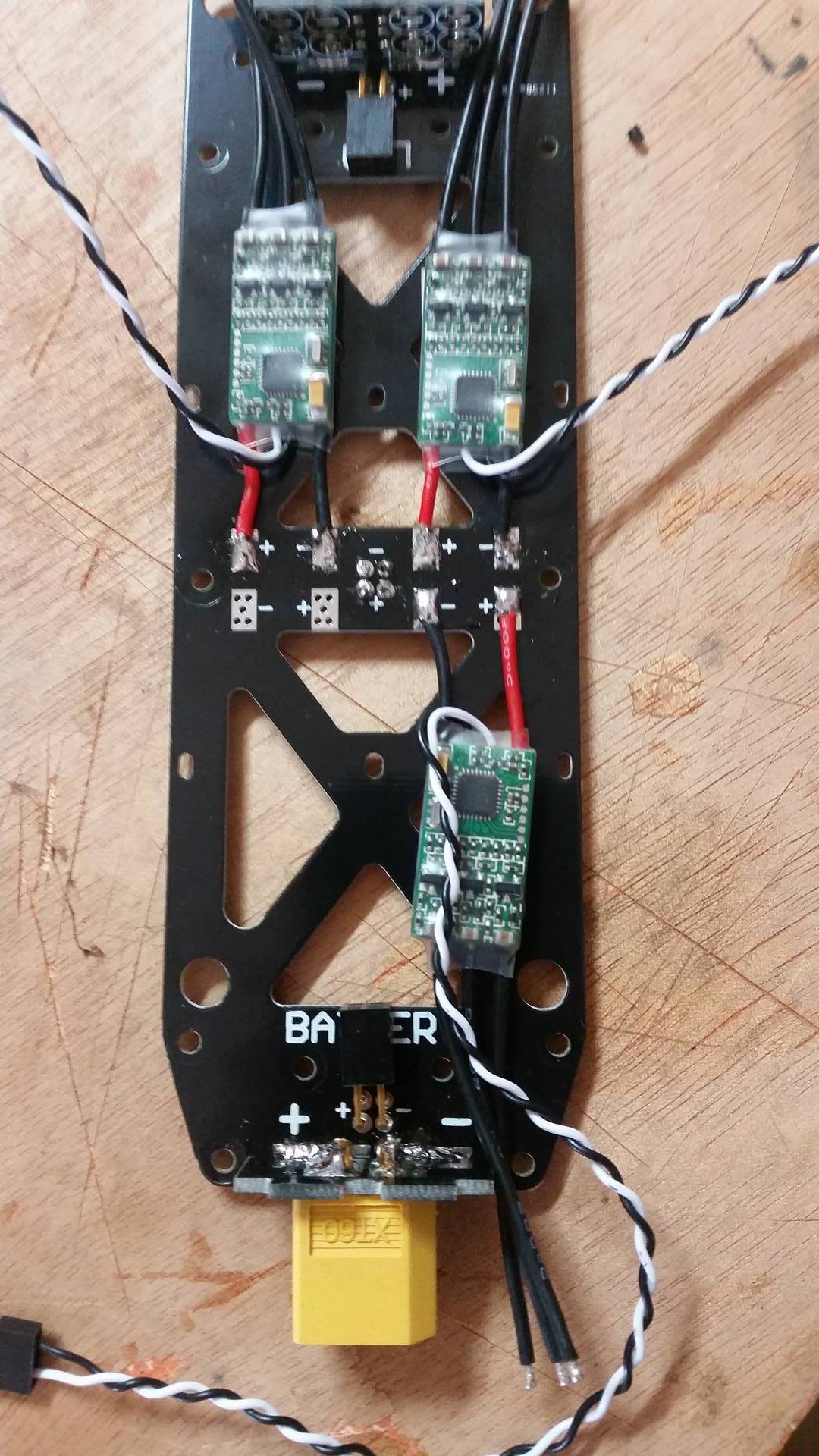

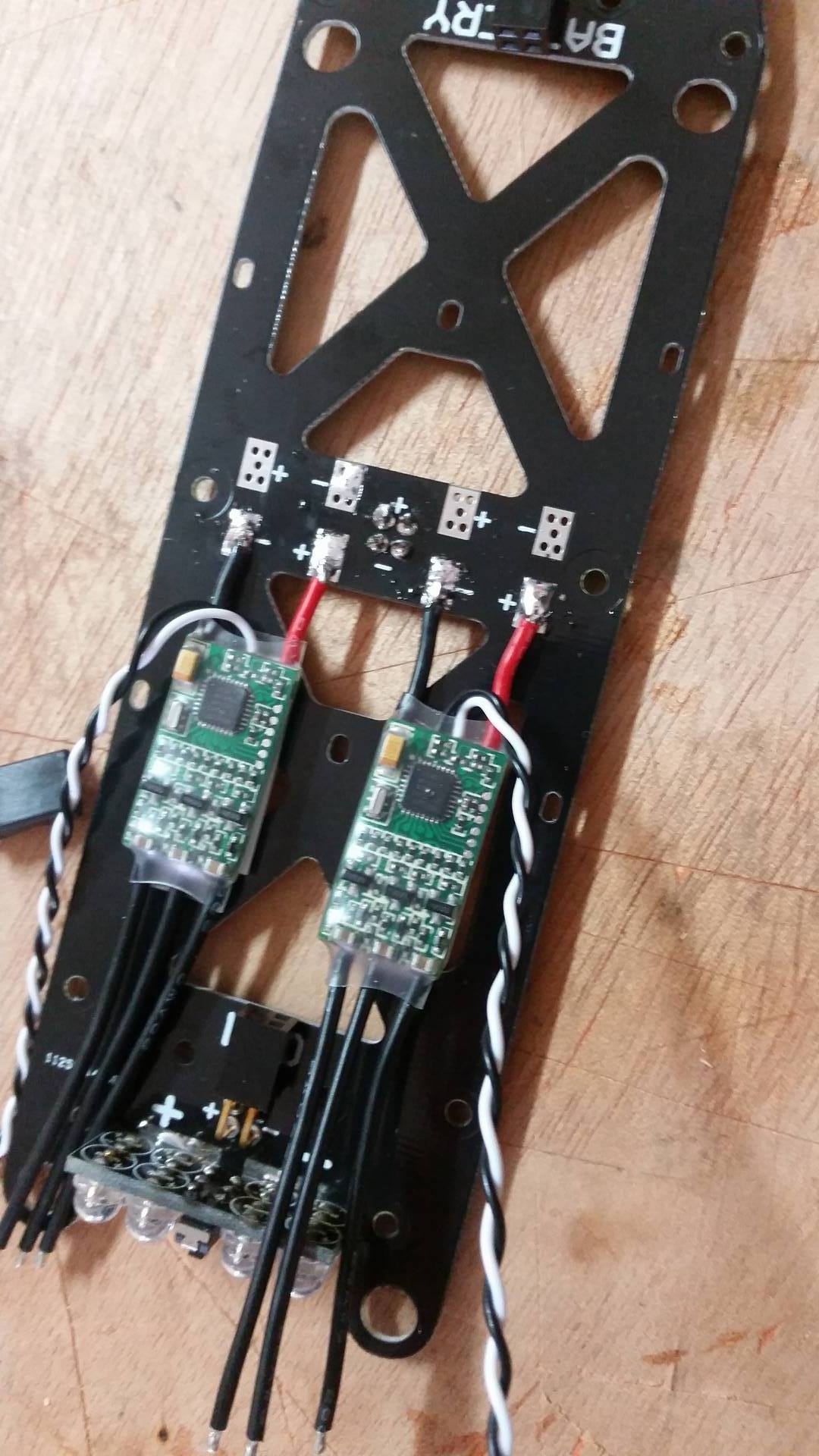

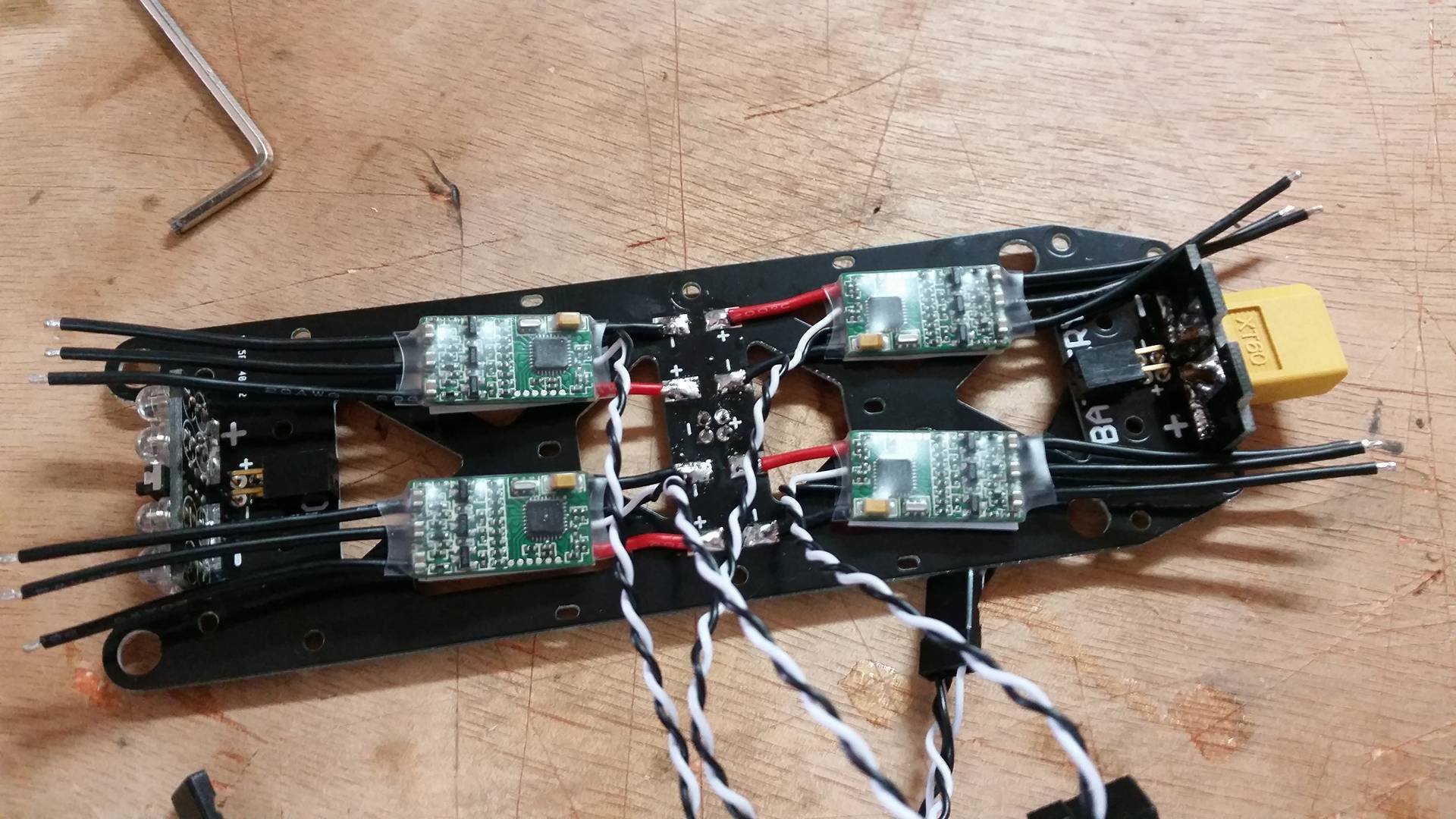

התחלתי לחבר את הבקרים למקומם
בקר ראשון:
קובץ מצורף 135622
בקר שני:
קובץ מצורף 135623
בקר שלישי:
קובץ מצורף 135624
בקר רביעי:
קובץ מצורף 135625

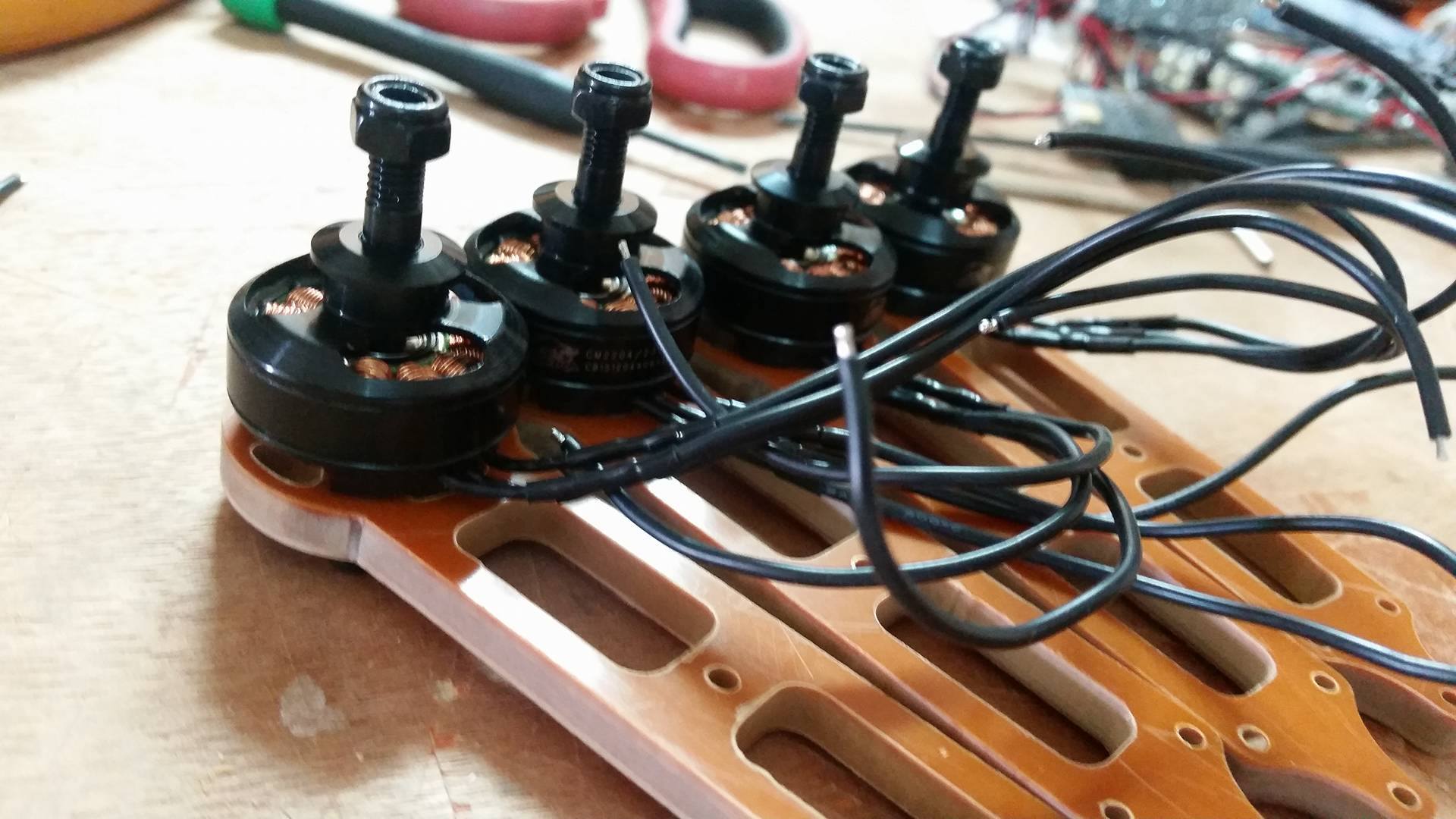

מנועים חוברו למקומם על הזרועות
קובץ מצורף 135627

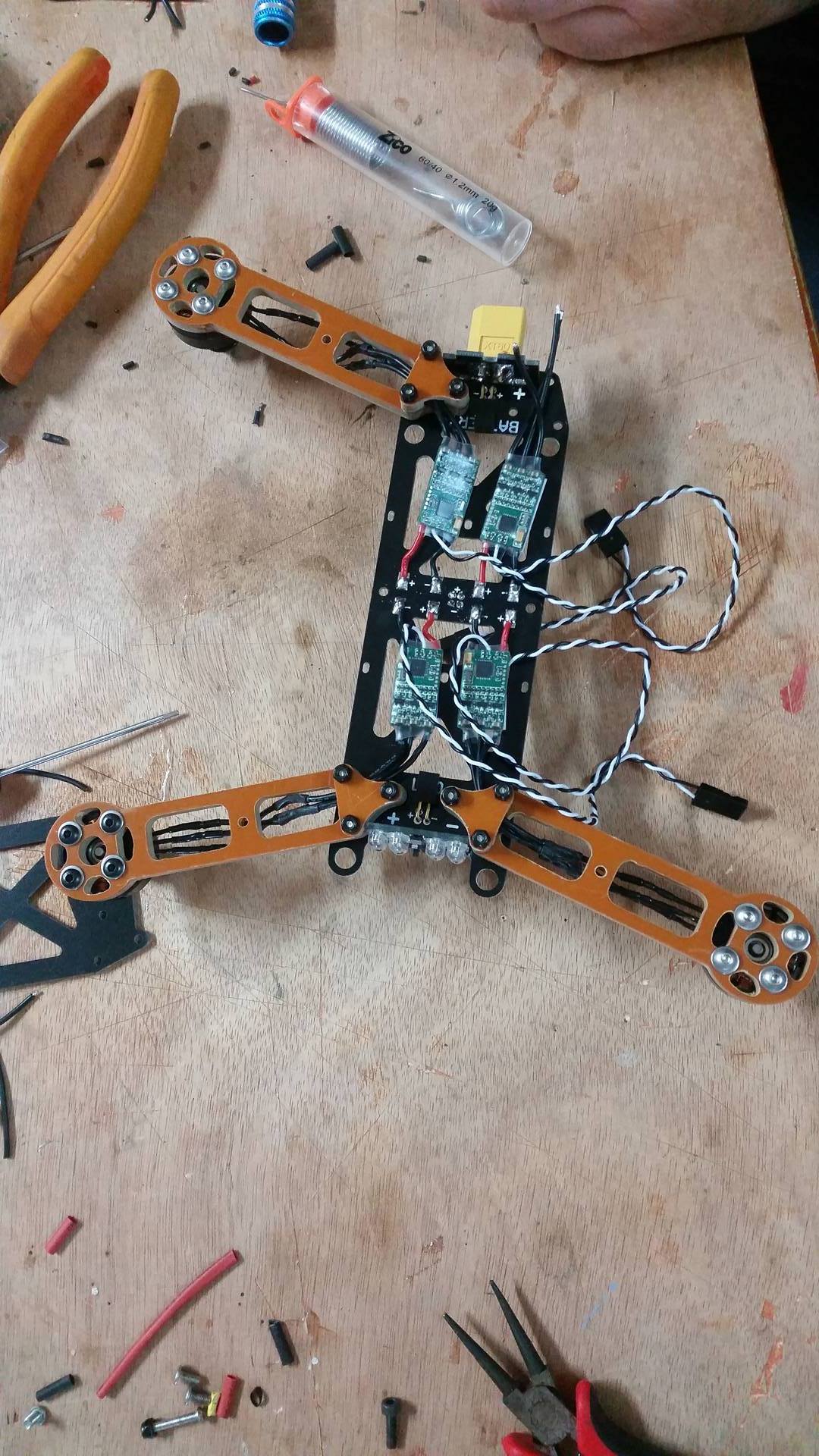

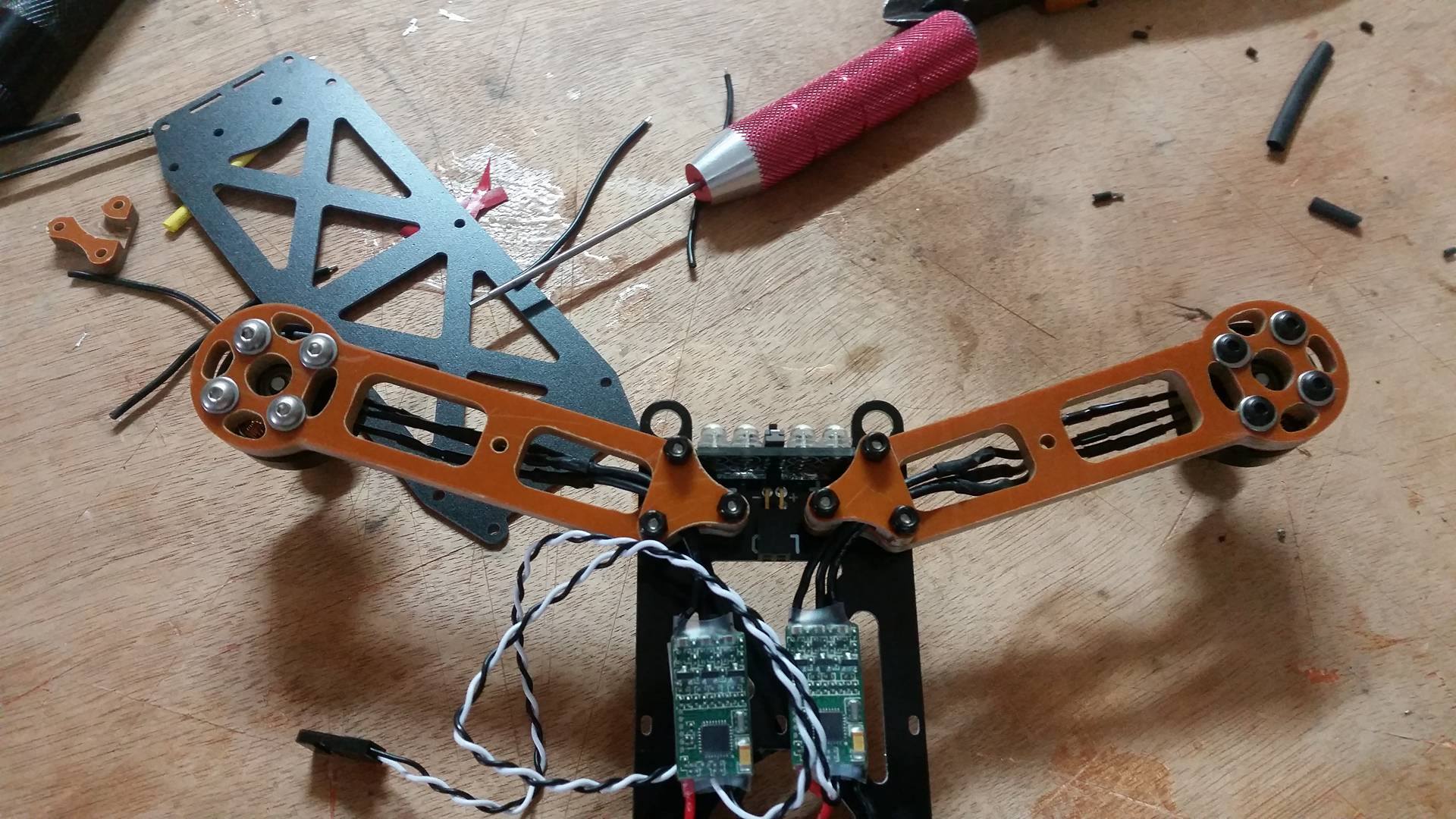

התחלתי לחבר את המנועים והבקרים ביחד בחוטים
ולחבר את הזרועות לחלק התחתון של השלדה
מנוע ראשון ושני
קובץ מצורף 135628
מנוע שלישי
קובץ מצורף 135629
מנוע רביעי:
קובץ מצורף 135630

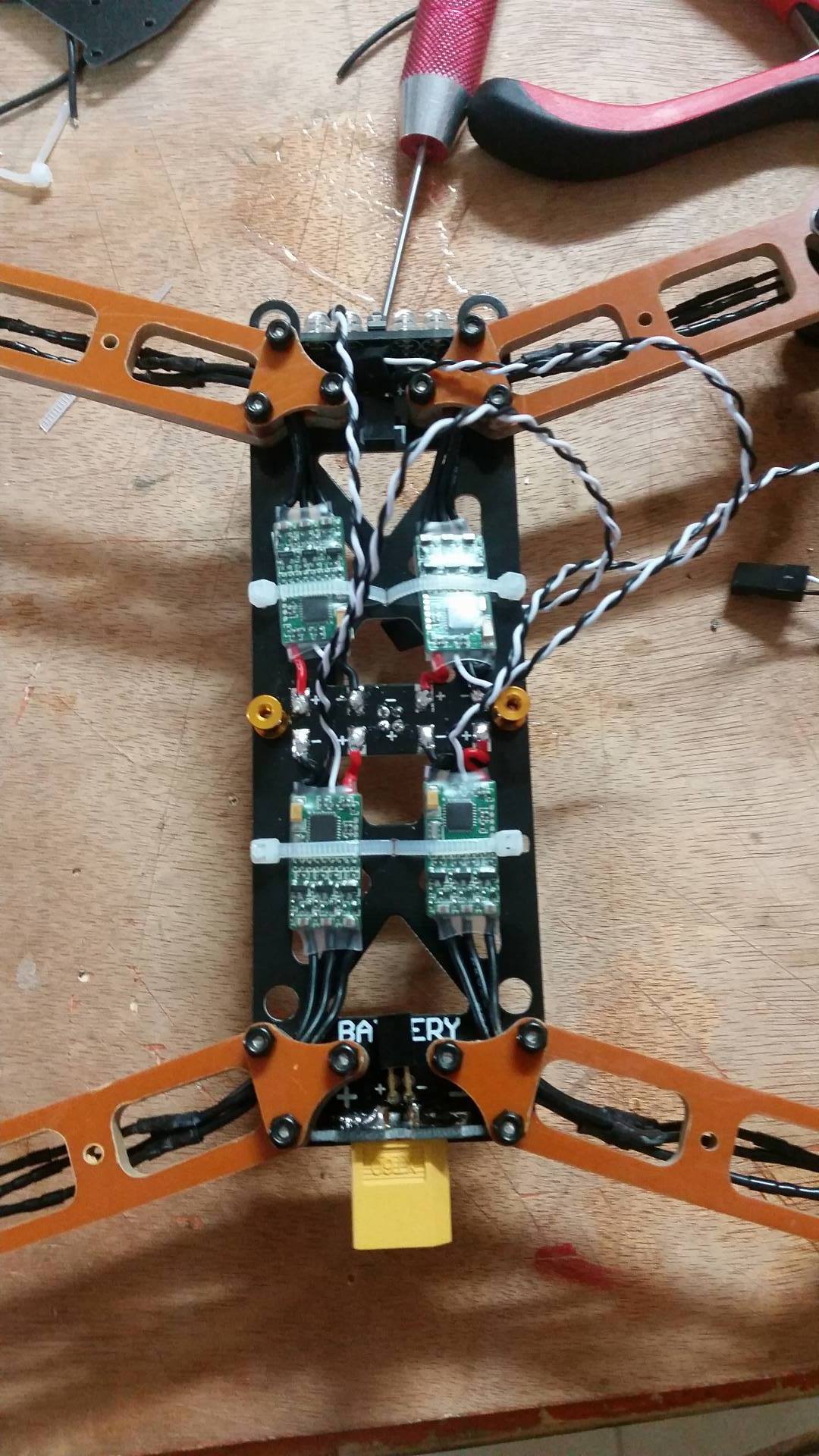

הבקרים חוברו למקום עם אזיקונים ונוסף בק..(היה בק רק הגדול בעתיד אחליף לקטן יותר)
קובץ מצורף 135626

התחלתי לעבוד על החלק העליון של השלדה
(השלדה מגיע בשתי חלקים ומשככי זעזועים מחברים ביניהם+ברגים)

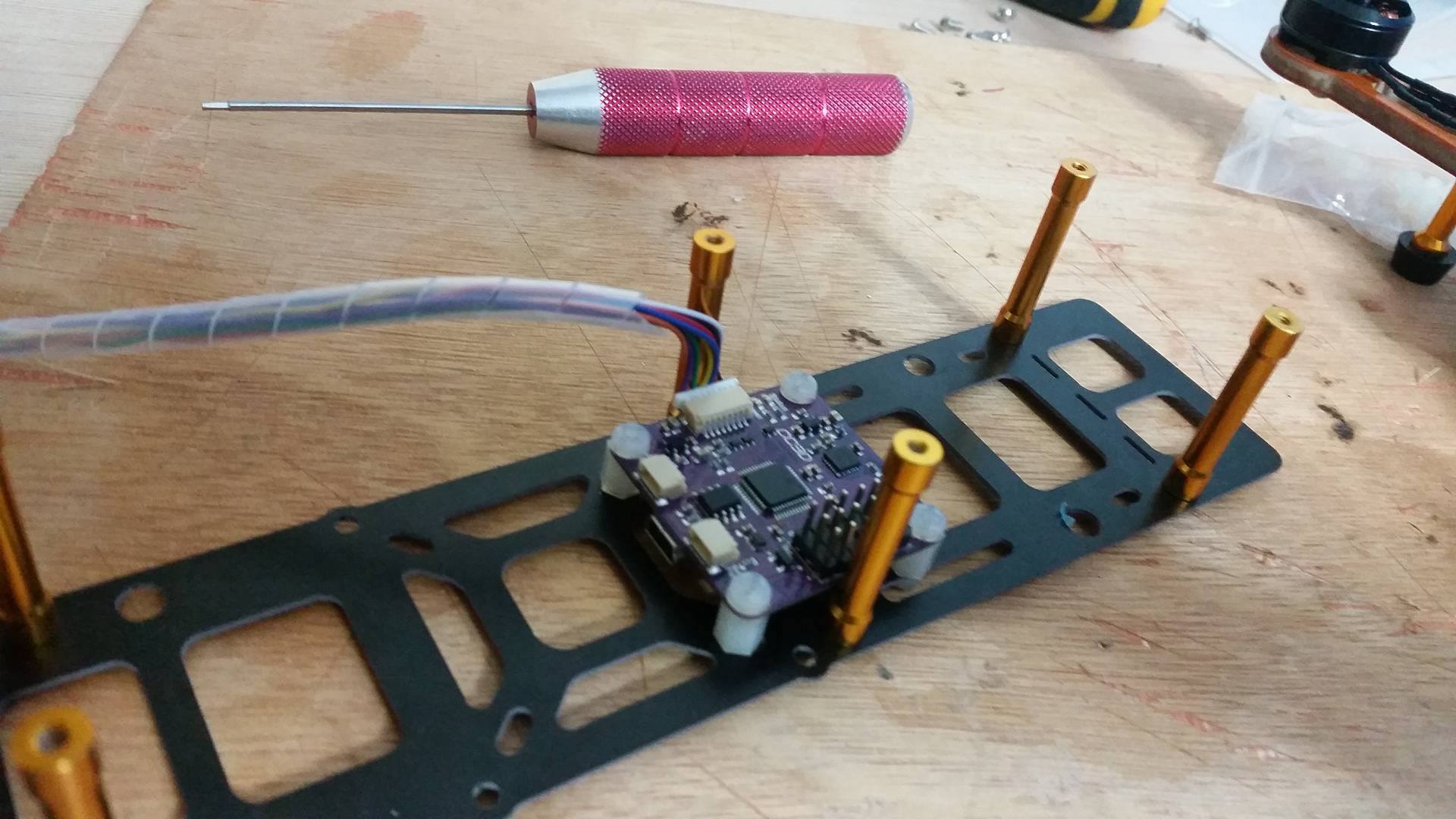

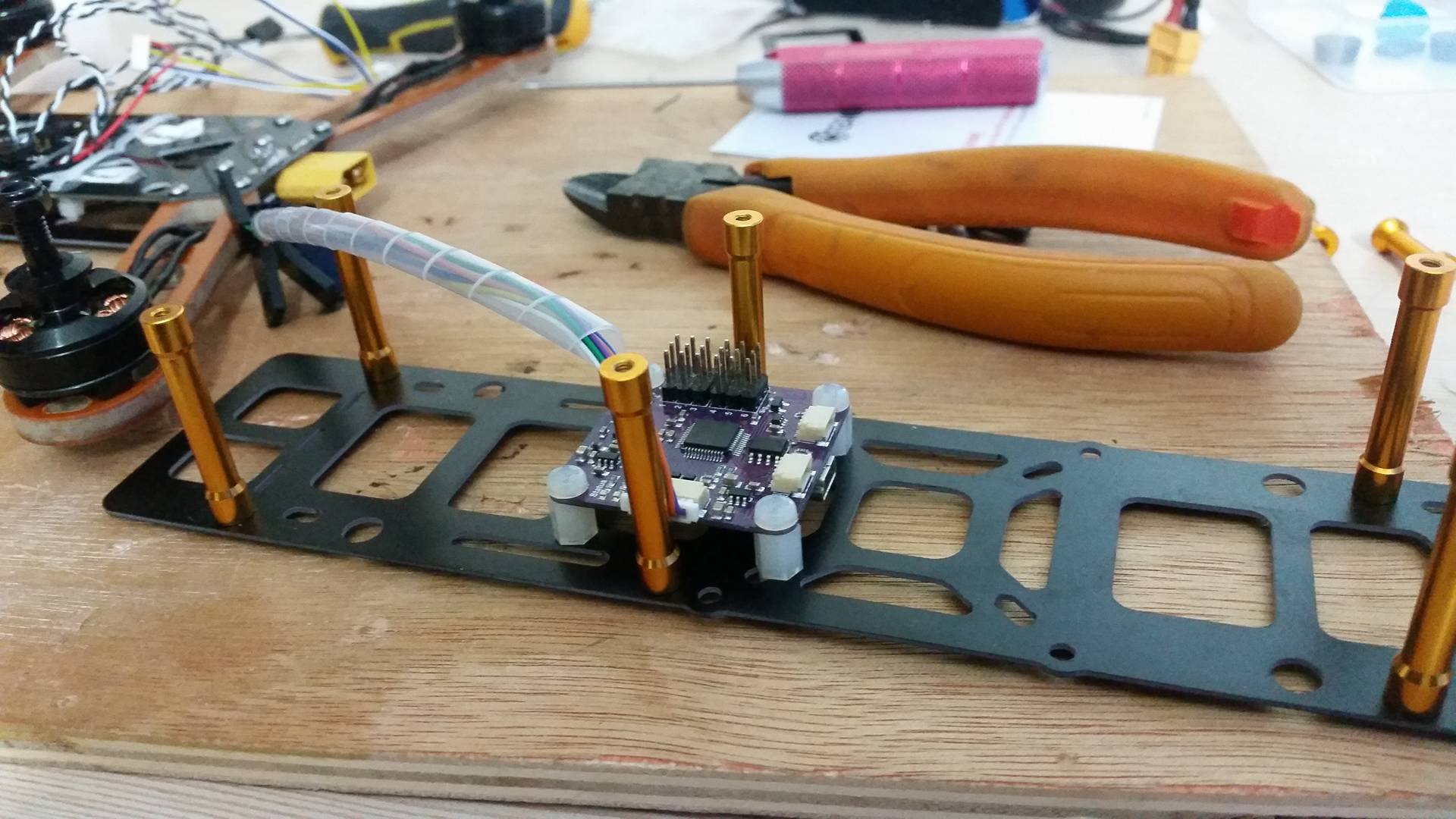

בקר טיסה חובר לשלדה
נקדחו חורים יותר מקדימה כדאי להכניס את הסוללה לתא הפנימי כדאי שלא תהרס...
קובץ מצורף 135631קובץ מצורף 135632

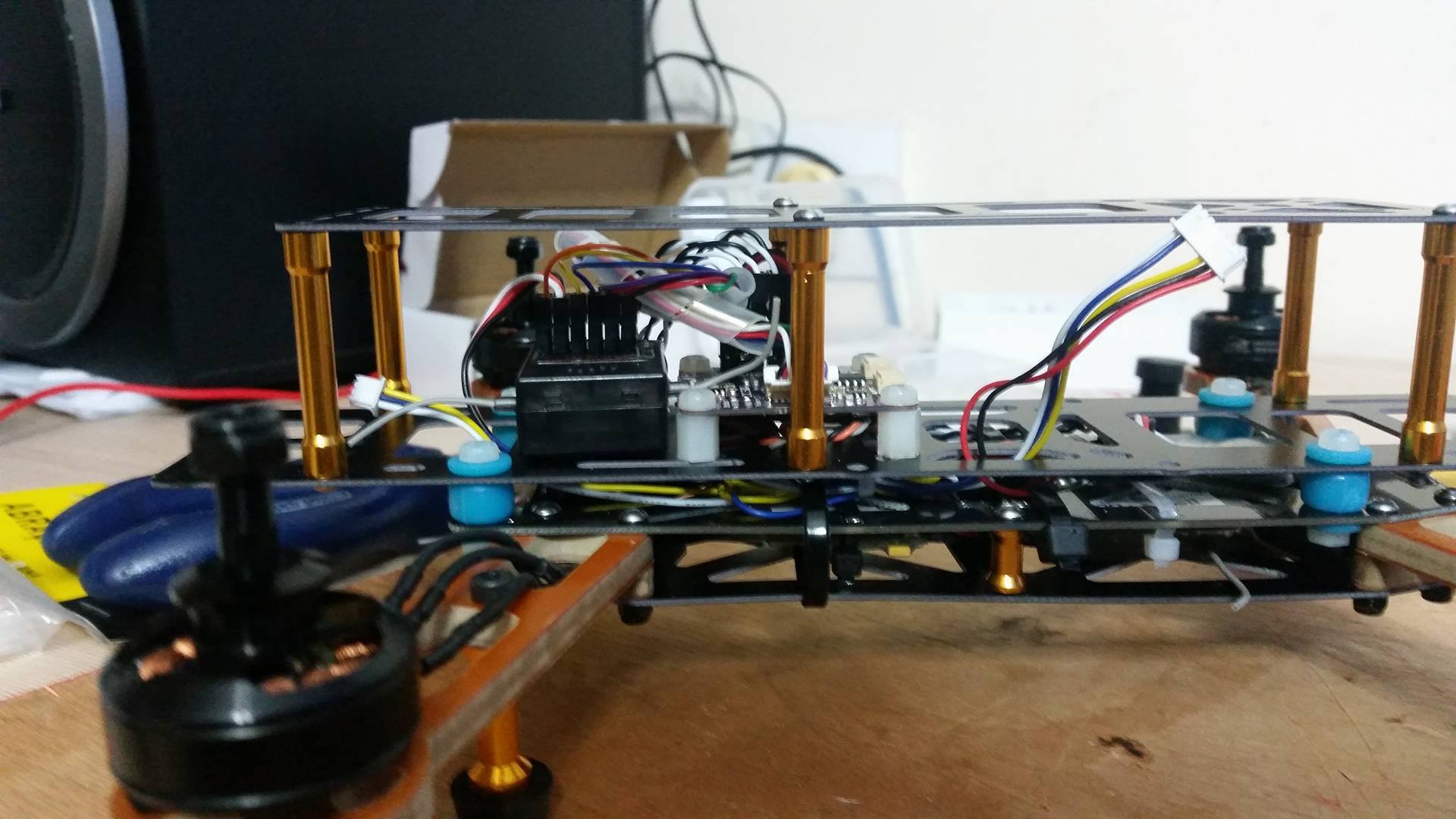

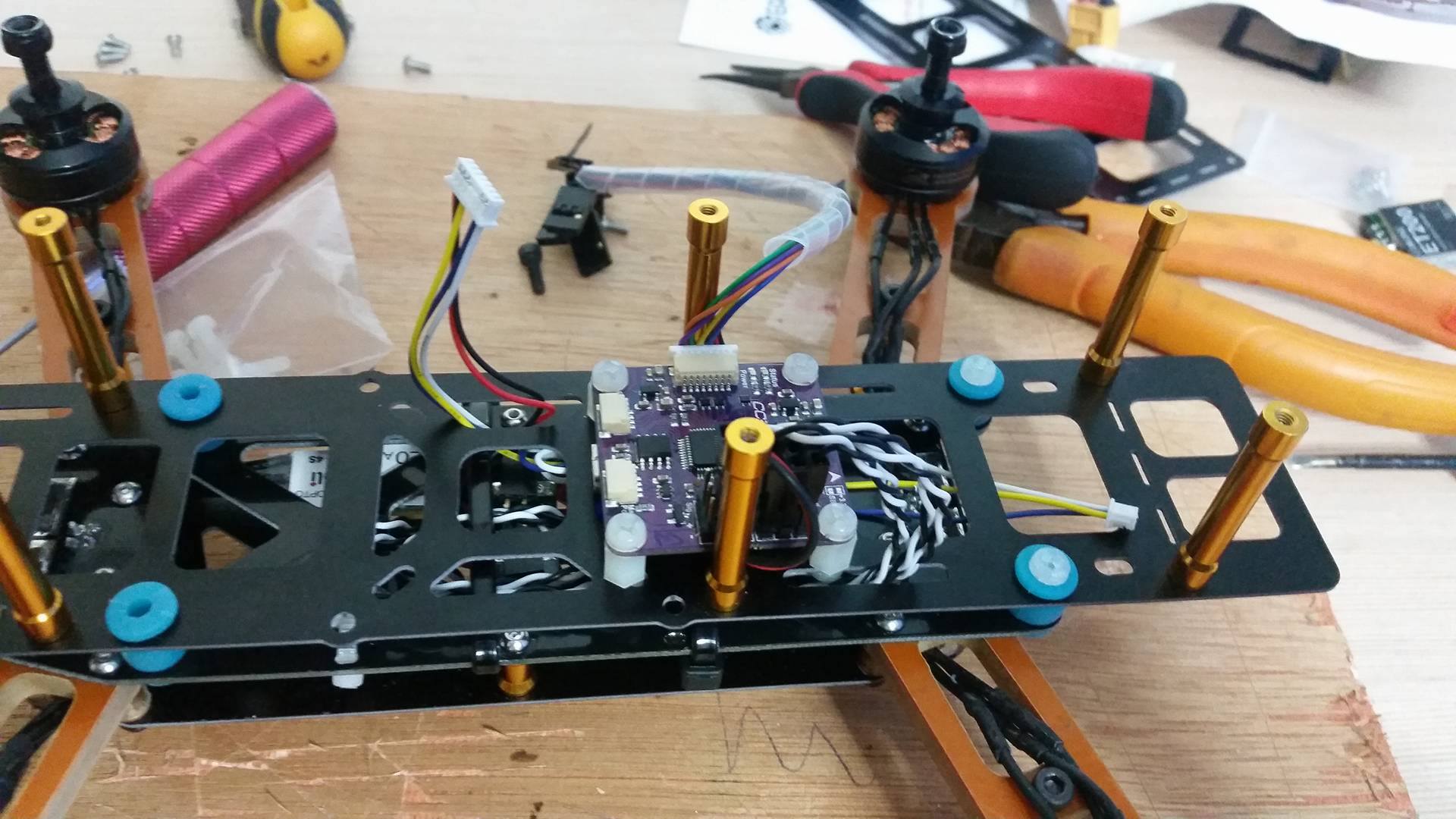

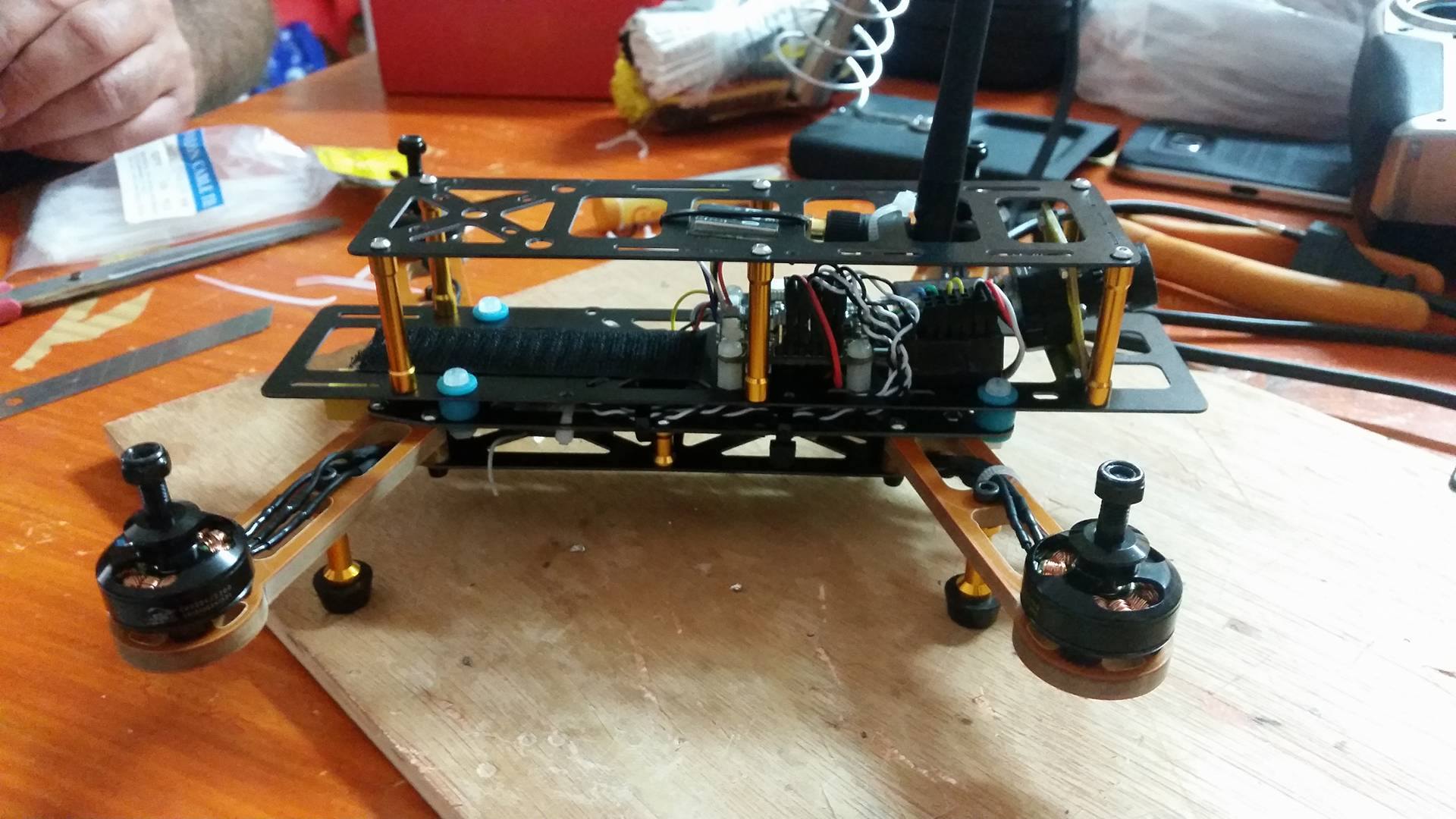

חוברו החלקים ביחד הועברו החוטים של הבקרים וסודרו במקומם
קובץ מצורף 135633
מקלט גם חובר עם כל החוטים
קובץ מצורף 135634
ציוד הFPV חובר גם הוא למקומו המצלמה והמשדר
קובץ מצורף 135635

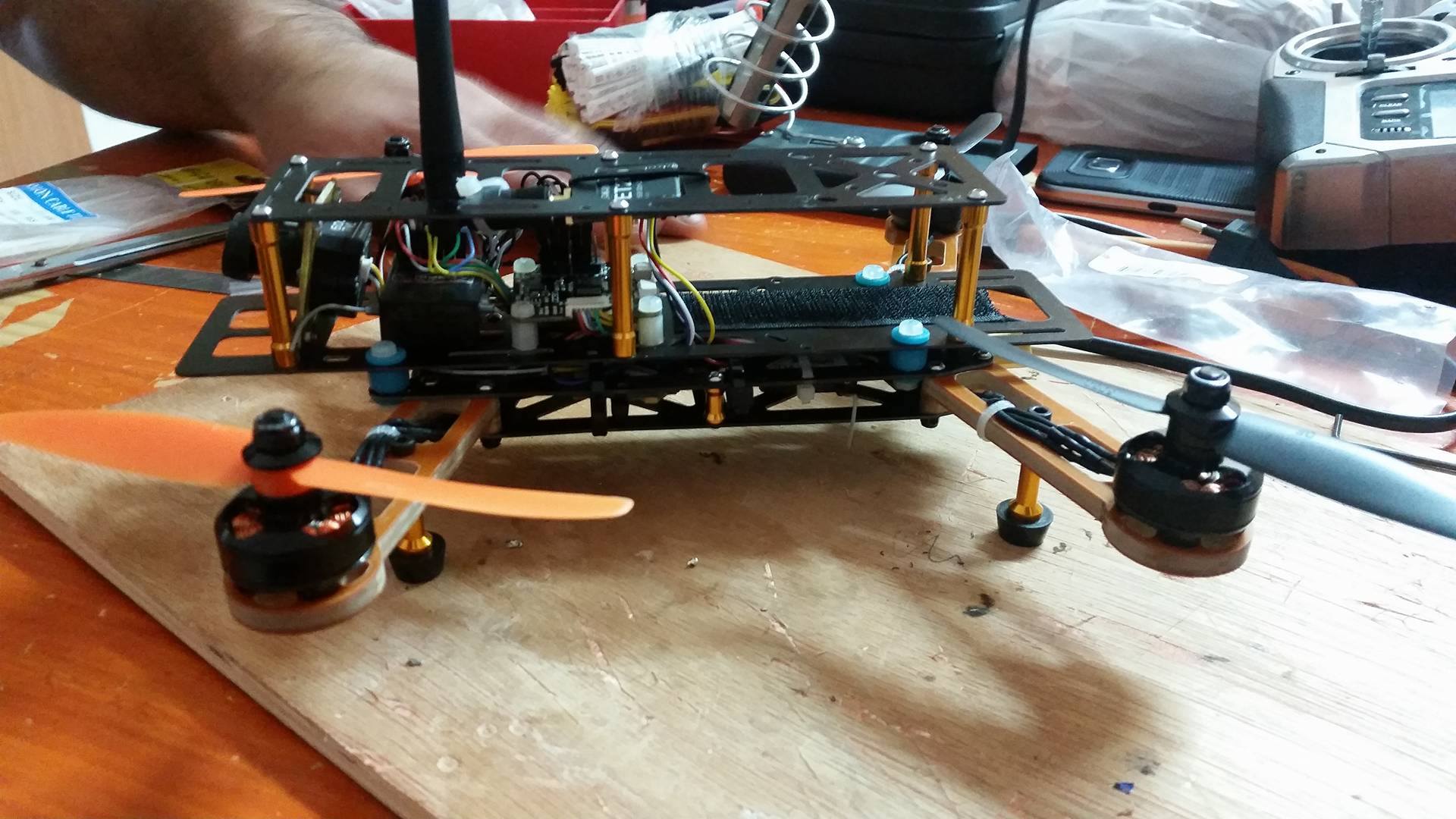

פרופים חוברו סוף סוף
קובץ מצורף 135636
הרחפן כוייל ולאחר מכן נבדק
טסט פלי מוצלח ללא רעידות גם הFPV עובד
נבדק ב3,4 תאים הרחפן רצחני עם פרופים 5030
עכשיו נותר להתחיל להנות סוף סוף!
