FPV Beetle LS-300

בניה חדשה רחפן מיני FPV 6 מנועים 4S
רחפן מיני ראשון שאני מתכנן לבנות, בנוי על סוללות 4S ו ESC 20A
רוצה אותו חזק ומהיר ועם כל הפינוקים של גיפיאס חזרה הביתה וכאלה

אשמח לשמוע עצות לגבי רשימת החלקים שציינתי.

בניות קודמות:
FPV REPTILE 650mm Carbon Fiber
DA-500 Inspire Carbon Fiber 500mm Quadcopter


קובץ מצורף 135725 קובץ מצורף 135724

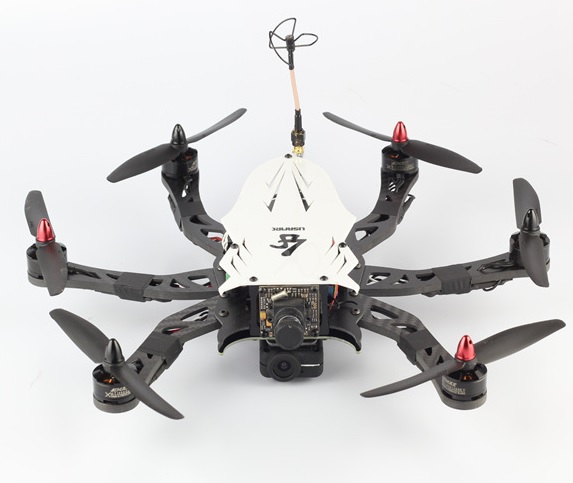

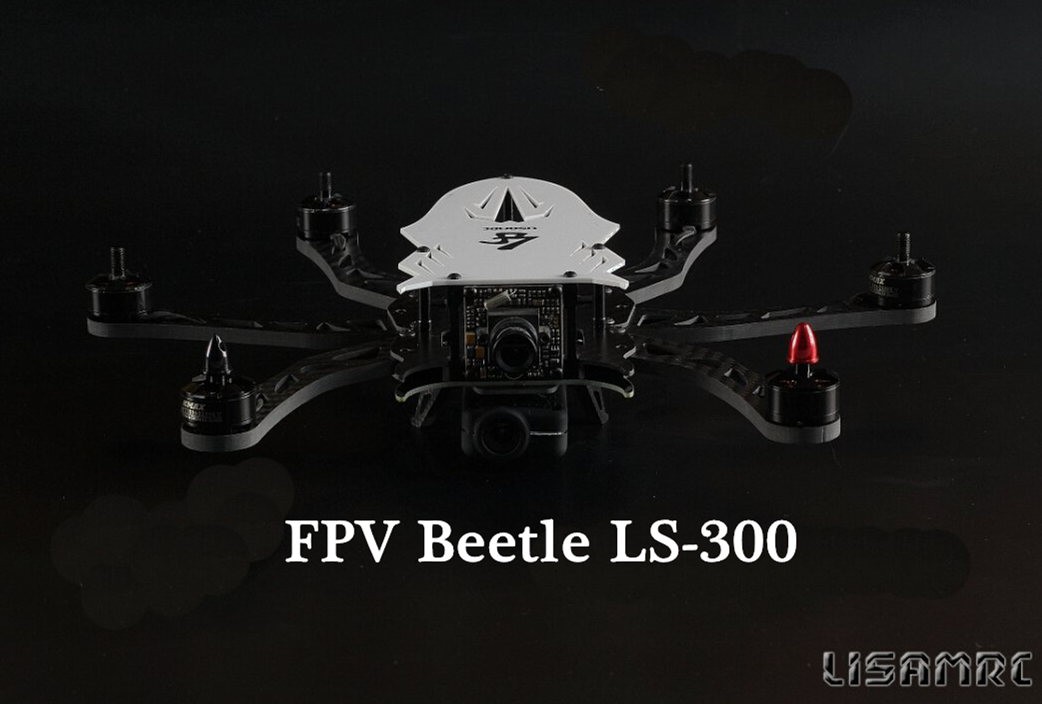

Lisamrc FPV Beetle LS-300 PCB Carbon / Glass Fiber Frame Kit Using Coupon Code WABGRC
קובץ מצורף 135728

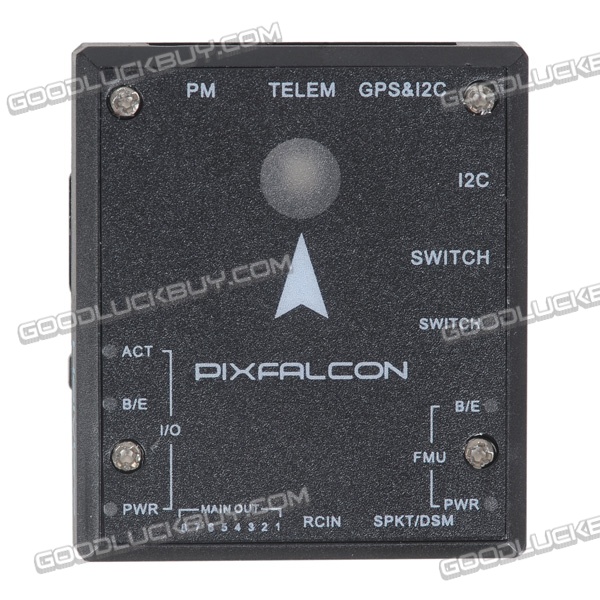

Mini PX4 PIXFALCON Autopilot Flight Controller STM32F427 for RC Multicopter
קובץ מצורף 136112

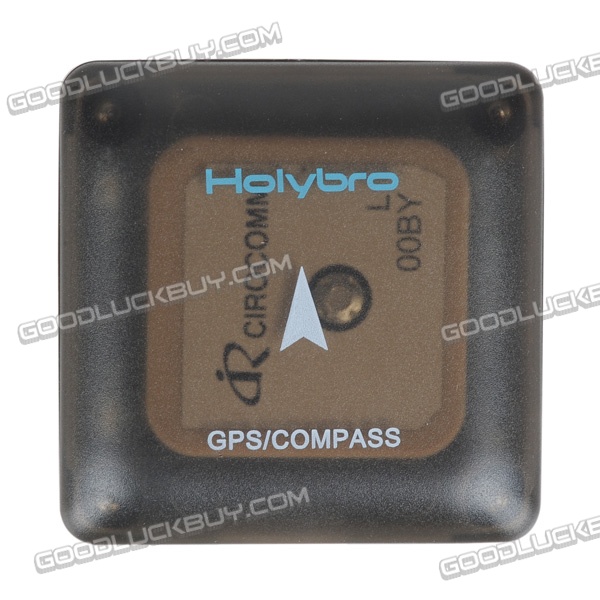

Neo-M8N Chip GPS+ Compas Module with Case for Mini PX4 Pixfalcon Flight Control
קובץ מצורף 136286

120A Dual-way UBEC Distribution Board with V/I Sensor for APM Pixhawk PX4 Flight Controller
קובץ מצורף 136017

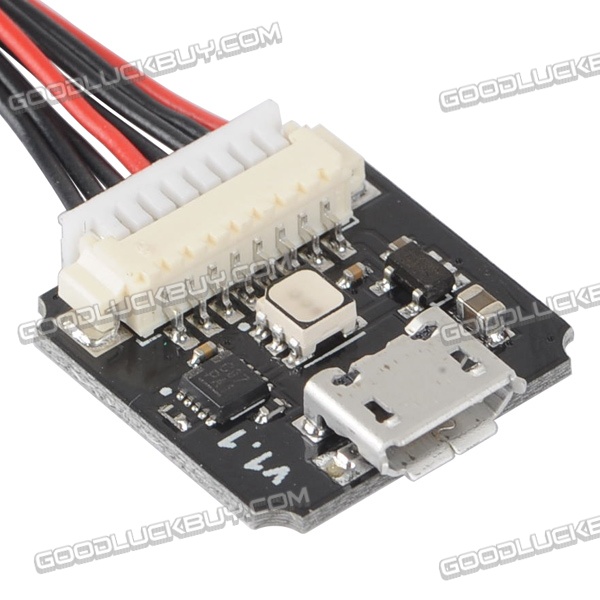

Pixhawk RGB USB Module External LED Indicator for PIX Flight Controller
קובץ מצורף 136030

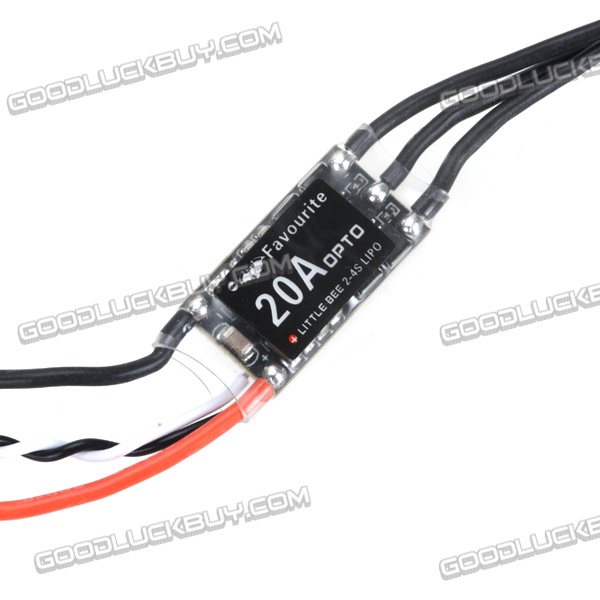

FVT Littlebee 20A Mini Brushless ESC (2-4S) for Mini Multirotor ZMR250 ZMR180 Racing Quad
קובץ מצורף 135803

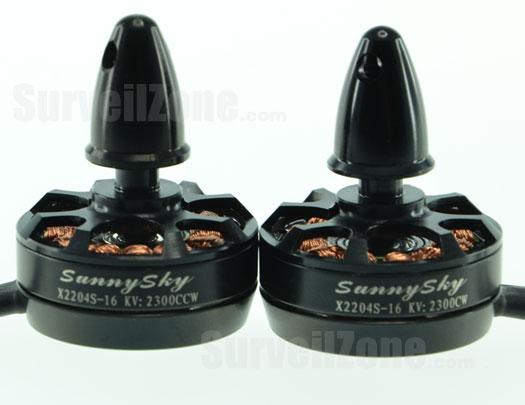

SunnySky X2204S-16 2300kV Brushless Multirotor Motor - CW *3
SunnySky X2204S-16 2300kV Brushless Multirotor Motor - CCW * 3
קובץ מצורף 135962

HQ 5045 BULLNOSE Propellers Prop 5"
קובץ מצורף 135727

or

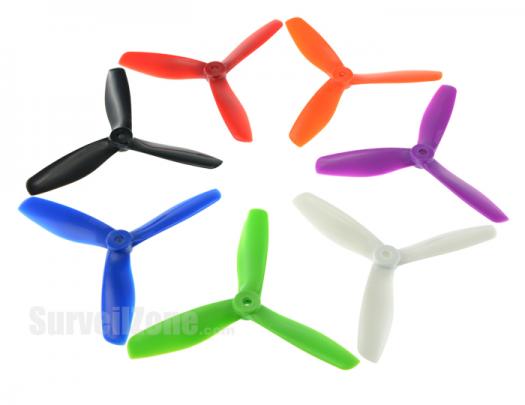

Tri-blade DALprop T5045 Bullnose Props for FPV Racing
קובץ מצורף 135964

FrSky X4RSB 3/16 Channel Telemetry Receiver
קובץ מצורף 136064

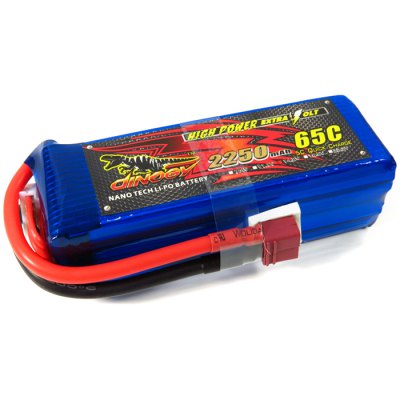

DINOGY 2250mAh 14.8V 4S 65C Li-po Battery
קובץ מצורף 135953

FPV

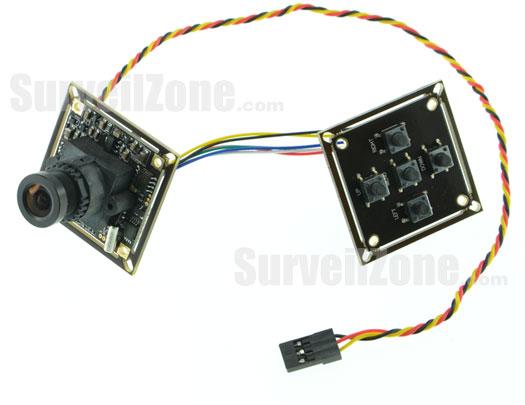

Foxeer XAT600 Sony Super HAD CCD 600TVL Board IR Sensentive Camera
קובץ מצורף 135951

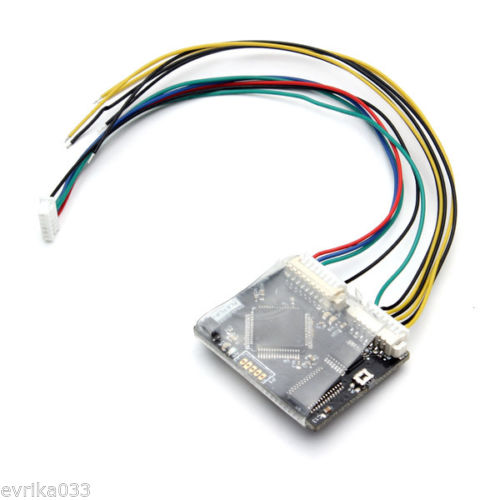

PlayUavOSD FPV OSD Board for APM Pixhawk Px4 Flight Controller
קובץ מצורף 136070

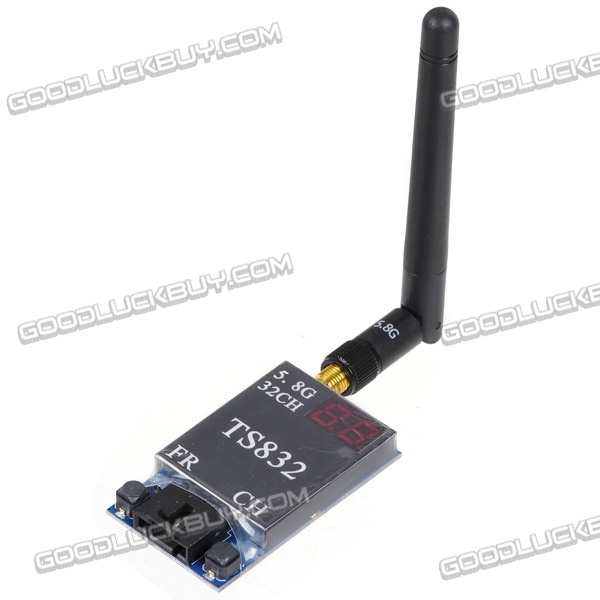

FPV 5.8G 600mW 32CH A/V Transmitting (TX) Module TS832 RP-SMA
קובץ מצורף 135731

Aomway 5.8GHz FPV 4 Leaf Clover AV Transmission RHCP Antenna
קובץ מצורף 135826

לדעתי 6 מנועים מיותר

למה לא אם אפשר .. :D

לא הייתי הולך על המנועים האלה, חלשים ויקרים ביחס לתמורה, ממליץ על sunnysky מהאתר surveilzone, 10$ ליחידה.
מקלט מומלץ d4r או x4r או xsr, חבל על הגודל ועל הכבלאז'.
בקרים לא ציינת, מקווה ששמת בסל ליטל בי,
מצלמה גם לא רשומה, ממליץ בחום לדבוק באלו הבדוקות והטובות כגון hs1177.
בהצלחה!

מעולה תודה רבה. על איזה בקרים ממליץ ? 20A ל 4S

כתבתי.. ליטל בי - fvt little bee

הזמנתי מ surveilzone את המנועים(רק 3 בינתיים), חבל יש להם רק CW במבצע 43% הנחה

תבדוק אם cw זה כיוון סיבוב המנוע או הציר, אם זה הציר ממליץ לך לרכוש רק כאלה.. מבאס למצוא אומים הפוכים..

לא רואה את ההסבר שציינת בתיאור של המוצר. הם מוכרים אותם CW ו- CCW
כך שלא הצלחתי להבין איך אני יכול להזמין רק CW..

ציטוט:

---

נכתב במקור על ידי Rubi Liani

תבדוק אם cw זה כיוון סיבוב המנוע או הציר, אם זה הציר ממליץ לך לרכוש רק כאלה.. מבאס למצוא אומים הפוכים..

---

המנוע והציר מסתובבים באותו כיוון...
אני מנחש שאתה מתכוון לכך שהשאלה היא האם מדובר בכיוון שבו מסתובב המנוע, או הכיוון שבו מתברג האום.
מנועים "רגילים" עם הברגות "רגילות" ולא הפוכות, מסתובבים נגד כיוון השעון - CCW (כאשר מסתכלים על המנוע מלמעלה, כמו שהוא מורכב על רחפן).
כלומר במנוע CCW האום שלו הוא CW. ובגלל שאין סטנדרט בנושא ולא כולם מדברים באותה שפה, חייבים לברר לפני שקונים למה התכוון המשורר.

הרחפן דורש 3 מנועים CW ו 3 מנועים CCW
לא אסתבך יותר מידי ופשוט ארכוש 3 מכול סוג ..

יש לכם המלצה ל- FC עבור הבניה הזאת?
כרגע שוקל לגבי Naze32

אין סיבה היום לקנות Naze32 כשבכמה גרושים יותר אפשר לקבל בקר מתקדם יותר, כמו ה SP Racing F3:

http://www.banggood.com/CK-Optimized...p-1030037.html

מחפש אחד עם מצפן וברומטר ול Naze32 יש גם מודולים כמו גיפיאס ו OSD

גי פי אס בבקרים האלה נותן לך רק מיקום, בלי אפשרות חזרה הביתה (לגבי שמירת מיקום אני לא בטוח)

אם תרצה חזרה הביתה אפשר להמליץ על המיני איפיאם. אני מכיר מישהו שמטיס מיני 250 איתו ונהנה מכל רגע...

בהצלחה !

כן זה הכיוון שלי , תודה

אמרת שאתה רוצה לבנות רחפן מיני חזק ומהיר.
מיני חזק ומהיר לא הולך ביחד עם מצפן, ברומטר ו GPS. עודף המשקל לא יתן לו להיות לא חזק ולא מהיר כמו שהוא יכול להיות.
עודף החלקים על הרחפן הקטן יסבך את הבנייה, יקצר את זמן הטיסה הקצר ממילא ויגדיל בהרבה את הנזק כשתתרסק.
אם התלהבת מהרחפנים הקטנים שראית שעושים תחרויות וטיסות free style, כדאי שתדע של 99.99% מהם אין GPS, ברומטר, מצפן, או כל דבר אחר שלא דרוש להטסה של רחפן מיני.
תחליט לאיזה כיוון אתה הולך ותמשיך בו. או שתעשה מה שהרבה אחרים עושים כשהם רוצים גם וגם - תבנה שני רחפנים בעלי ייעוד שונה.

לדעתי תוספת המשקל היא בקטנה היות ואני מדבר על סאטאפ של 4S עם 6 מנועים , לכן אני בוחר את השילוב של קטן עם כל הפינוקים של GPS וחזרה הביתה וכאלה אבל עדיין יישאר מספיק חזק וזריז

תוספת המשקל נשמעת זניחה,
אבל היא משפיעה מאוד על יכולת הטיסה - כשמדובר ברחפן תחרותי, זוויות הפניה משתנות, השמירה על פניה הדוקה נהיה קשה מאוד.
שמירה על גובה אחיד בזמן פניה הוא אתגר.
תשקול שוב אם אתה רוצה את כל הטובין האלה על רחפן שהייעוד שלו הוא קטן וזריז לרייסניג

Sent from my SM-N920I using Tapatalk

היות ואני לא מתכנן להתחרות איתו אלא רק לצורך הפאן , כך שלא ככ קריטי לי תוספת המשקל הזאת לטובת השדרוגים שציינתי

איזו סוללת 4S מומלצת לסטאפ הזה?

לאדי יש סוללות ארבעה תאים מומלצות מאוד.


Sent from my SM-N920I using Tapatalk

ממליץ על סוללות DINOGY. אני מאוד מרוצה מהסוללות שלי. סוללות חזקות שנותנות תמורה מעולה למחיר. יש לי כאלה 1800 ו-1300, והן לא נופלות משאר הסוללות שלי שיקרות בהרבה יותר.

http://www.gearbest.com/rc-quadcopter-parts/pp_234875.html

נראה טוב, תודה . 2250ma יהיה גם טוב?

מעניין שיש להם רק ארבעה תאים - לא מצאתי אפילו אחת של שלושה תאים
