היי
אני מנסה ללא הצלחה לכוון את הטירקס450l עם ביסטיקס.
אני מנסה להשתמשבswash level tool אבל זה לא ממש הולך.
הגעתי לשלב בו ממרכזים ל90 מעלות את הסרוואים ומיישרים עם הleveler.
אחרי זה לא הצלחתי לגרום לפלטה לעלות ישר.
נראה שכל סרוו עובד בטווח אחר לגמרי מה שגורם לה לעלות עקום.
אשמח לעצות/ לינק למדריך מצולם
היי,
אם הסרוואים ב90 מעלות, ושלושתם מאותו סוג, הם אמורים לעלות ולרדת יחד (פחות או יותר). באיזה מצב המערכת כשאתה בודק? במצב רייט(setup) או מצב טיסה? כעיקרון לבדוק דברים כאלה רק במצב סטאפ.
הכי חשוב שב
Colective 0
כל הסרוואים ב90 מעלות,
והסווש ישרה
- קודם לכוון 90 מעלות. אחכ מכאנית לישר את הסווש, כלומר על ידי סבוב הלינקים.
לבדוק שאין לך טרים בשלט על ele או ail. (באיזה שלט מדובר?)
מה זה לא עולים יחד? ממש הבדל רציני?
Sent from my LG-H815 using Tapatalk
היי
בתפריט G אתה ממרכז סרוואים ומאפס סוואש+0 מעלות בלהבים
כשתעבור לתפריט I תקבל מס' אופציות של מיקסים ושם תבחר את זה שמעלה ומוריד הסוואש בצורה ישרה(זאת בהנחה שהסרוואים מחוברים נכון למערכת(עפ"י חוברת המסוק)
תעדכן אם הצלחת ושתף היכן הייתה הבעיה
בהצלחה
אוקי אז סיימתי את השלבים לפי דעתי בהצלחה.ציטוט:
נכתב במקור על ידי kal1311
ככה נראה שלב ג׳י
קובץ מצורף 139514
ואז כשיצאתי מהסטאפ הכל קיבל צורה מוזרה
קובץ מצורף 139515
עצות?
הייתי בטוח שעשיתי את זה פיקס
Sent from my iPhone using Tapatalk
לא רק זהציטוט:
נכתב במקור על ידי hameofef

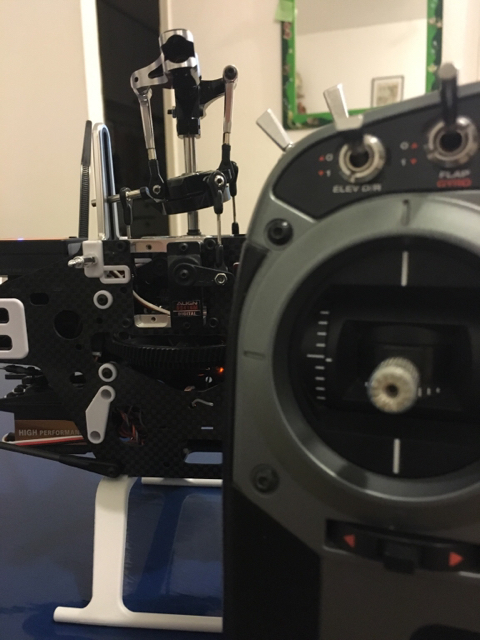

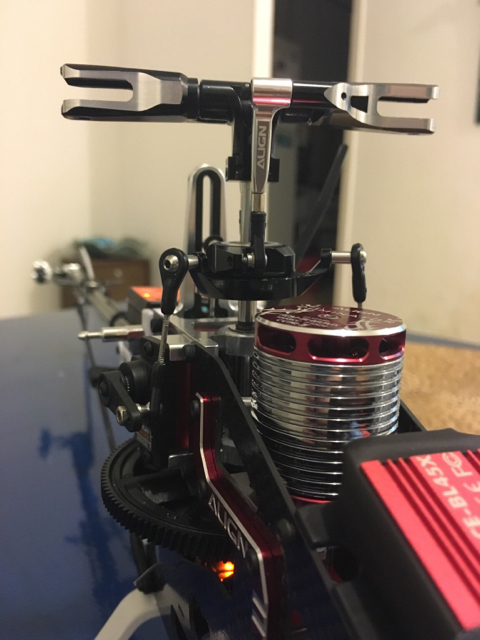

אני מצרף תמונות של הpitch לעומת המצב של הסווש והבליד גריפ.
נראה לי מוזר שכשהסטיק למעלה לגמרי זה מתאזן פלס אבל באמצע ולמטה זה מוזר
קובץ מצורף 139517קובץ מצורף 139518קובץ מצורף 139519
Sent from my iPhone using Tapatalk
הגדרת סוואש מכאני בשלט?
הגדרת 120 מעלות בביסט?
ראית בחוברת לאן כל סרוו הולך?
משהו נראה לא מחובר נכון
גם צורת המיתקון של המערכת והגדרה לא נכונה יכולה לשבש לך את הענינים
בשלט הגדרתי סווש 120 כנל בביסט.ציטוט:
נכתב במקור על ידי kal1311
הסרוואים מחוברים טוב (לדעתי)
שאשים מכני בשלט? לעשות את כל הכיוונים מחדש?
Sent from my iPhone using Tapatalk
בשלט זה single servo נראה לי ... בכל מקרה בפוטאבה זה h1.
לא 120 בשלט...
לדעתי זה יסדר לך את רוב הבעיות.
Sent from my LG-H815 using Tapatalk
יש לך בעיה רצינית שם , אולי שווה להתחיל מההתחלה
1 , ההגדרות בשלט הם סרוו אחד ( H-1 )
2 ,
A - קביעת מצב מאונך או מאוזן של המערכת -
B - תדר של הסרוואים של הסייקליק -
C - רוחב פס סרוו זנב וחיבור הורן ב 90 מעלות -
D - תדר סרוו זנב -
E - לימיטים סרוו זנב
F - כיוון תיקון סרוו זנב
G - כיוון מכאני 90 מעלות להורנים של הסרוואים וקביעת 0 עם סוואש לסרוואים
H - קביעת מעלות לסוואש 120 מעלות
I - בדיקה שכל הסרוואים עולים ביחד ובדיקה שהכיוונים של הסרוואים נכונים
J - קביעת 6 מעלות
K - טווח פיטש מינימאלי ומקסימאלי שרוצים
L - לימיטים של הסייקליק
M - כיוון תיקון של הסייקליק
N - סיבוב המסוק על צירו ובדיקה שהסוואש פונה שמאלה למטה בכל המצבים
איפסתי את השלט והתחלתי שוב.ציטוט:
נכתב במקור על ידי סאונד בראש
יצא טוב הפעם!
תודה על הטיפים
הדבר היחיד שנשאר זה שלב L, swashplate servo limits.
לא מצליח להגיע למצב שאין סרבו שעובר את הלימיט.
אני חושב על שתי אופציות. קיצור הrods או הגבלת הסרוואים בשלט.
מה עושים במקרה כזה?
הכיוון ב L נעשה כך
1 , שלט ב איידל
2 , פיטץ במקסימום , מזזים סטיק ימני מקסימום לכל הכיוונים ,
3 , במידה ואחד הכיוונים מרעיש ( כלומר סרוו מתאמץ ) לדוגמא כשמזיזים לפינה ימנית למעלה .
תוך כדי שהסטיק הימני ימין למעלה ותוך כדי כדי שהפיטץ למעלה מזזים את הסטיק זנב מעט ימינה\שמאלה עד שהרעש נעלם ,
כך מקטינים לימיט
