jr 9303 - קיזוז לא מגיב

אולי מהתיישנות אולי ממשהו אחר
אבל הקיזוז (הגה גובה) החליט להפסיק לעבוד
וזה פשוט מציק כבר להילחם עם זה במהלך טיסה..

פתחתי את השלט לפי סרטון באינטרנט על מנת לראות אולי
כפתור הקיזוז נשבר או שלא מצליח ללחוץ על הסוויץ החשמלי (לפי המתואר בתמונה)
אז פתחתי וראיתי שכפתור תקין לחלוטין
אבל ברגע שלחצתי בעצמי על הסוויצ'ים (2 הכפתורים הקטנים בלוח הירוק לפי המתואר בתמונה)
ראיתי שאחד מגיב לפעמים והשני לא מגיב בכלל
החיווטים לא מראים שיש משהו לא תקין..

רציתי לדעת אולי כדאי להחליף את הלוח הקטן ואם בכלל יש להשיג כי לא מצאתי באינטרנט דבר
או אם יש פיתרון אחר אשמח לשמוע
קובץ מצורף 141259

לפי דעתי פשוט מאוד -
אם תקצר בין 2 הצדדים של הכפתור, והקיזוז יעבוד - סימן שהכפתור לא תקין וצריך להחליף רק אותו.
אם אחרי שתקצר הקיזוז עדיין לא עובד, הבעיה במקום אחר, לאו דווקא בכרטיס הירוק בתמונה.

ברוב המקרים, כפתורי הקיזוז הם הבעייתים ואפשר להחליפם בהלחמה עדינה...

משה תודה..
כשאתה מתכוון ״לקצר בין 2 הצדדים של הכפתור״
אתה מתכוון לכפתור שנמצא על הלוח הירוק?
איינני מבין כל כך בחשמל אבל אני לא רואה איזה חיווט בכרטיז הירוק
אתה מתכוון להלחמות שלו אולי על גבי הלוח הירוק?

כן, אני מניח שכל כפתור יש לו 2 חיבורים ללוח. ברגע שאתה לוחץ, הכפתור "מקצר" בניהם ואז השלט מתרגם את זה לקיזוז.
מה שבעצם אתה עושה זה שאתה מדמה לחיצה על הכפתור מבלי להשתמש בכפתור.

שים לב, אם יש יותר מ2 חיבורים של הכפתור ללוח אז התאוריה שלי לא נכונה ואל תנסה. עלול לקצר ולהרוס משהו אחר.

אני מציע שתעלה תמונות של הכרטיס שלך מ2 הצדדים כדי שנוודא שאנחנו מדברים על אותו דבר

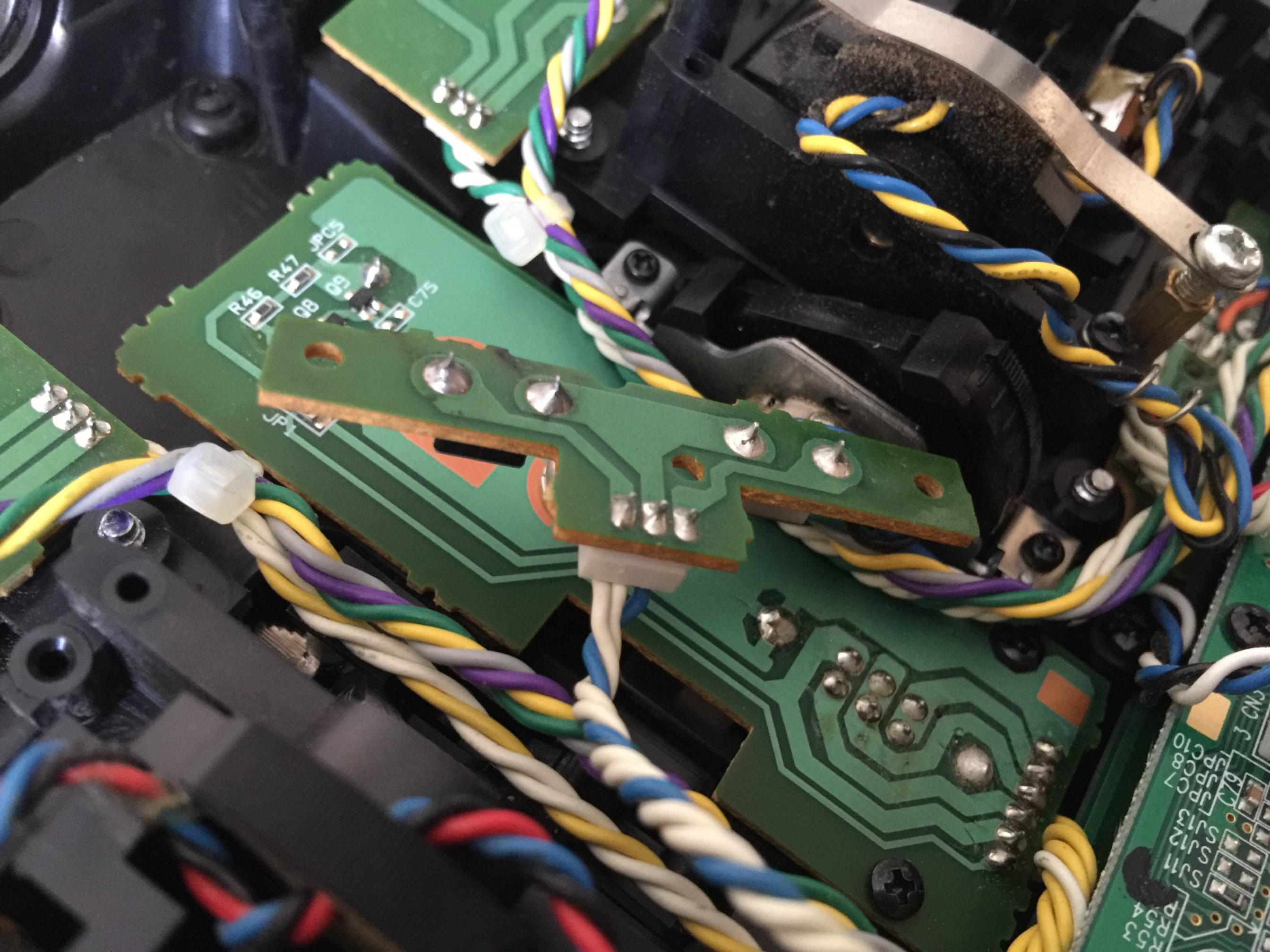

מצרף תמונות של החלק מהשלט
קובץ מצורף 141263קובץ מצורף 141264

מצוין, אז כמו שחשבתי יש 2 "רגליים" לכל כפתור.
נסה לקצר בניהם ולבדוק עם הקיזוז עובד.
תבדוק תחילה את הצד שלא תקין (הכפתור שגילית שלא עובד אף פעם)

אוקי משה..
רק שאלה
הכפתור במידה ואני לוחץ עליו חזק//בכל מיני וריאציות ותנועות שונות לפעמים הוא מידי פעם עובד
זה עדיין הכפתור?
אם בכל זאת לעשות זאת איך עליי לקצר בין 2 הרגליים? מה עליי לעשות?

ממה שאתה מתאר - סיכוי גבוה מאוד שהבעיה בכפתור.

ועם כל זה, עדיין רק כדי להיות בטוח ב100% הייתי מבצע את הבדיקה כפי שהסברתי.
איך לקצר? פשוט - קח חוט או כל דבר שמוליך חשמל ותחבר את שני הרגליים. ברגע החיבור זה "כאילו" שלחצת על הכפתור. אם ה"קצר" הצליח והקיזוז עובד ולא מפספס אף פעם (להבדיל מלחיצה על הכפתור פעם עובד ופעם לא). אזי - הבעיה בכפתור !

אפשרויות לפתרון:
1. לקנות לוח "ירוק" עם 2 הכפתורים לפי הדגם של השלט שלך. אני מניח שיהיה קצת קשה למצוא משהו כזה, ואם כן אז העלות תהיה לא ממש זולה

2. לרכוש כפתורים כאלה ולהלחים אותם ללוח במקום הקיימים. נדרש קצת עבודת מחקר של המידות של הכפתור כדי שיתאים למה שיש לך. קצת יותר מורכב אבל אני מניח שהעלות תהיה מאוד זניחה

בהצלחה !

אז כמו שחשבת משה..
ביצעתי בדיקה פשוטה עם חוט שמוליך חשמל
וכל נגיעה בשתי הרגליים היה צפצוף שבעצם תרגם לפעולה שצריכה להיות..

כרגע, לא מצאתי כל לוח כזה שקשור לשלט הזה!

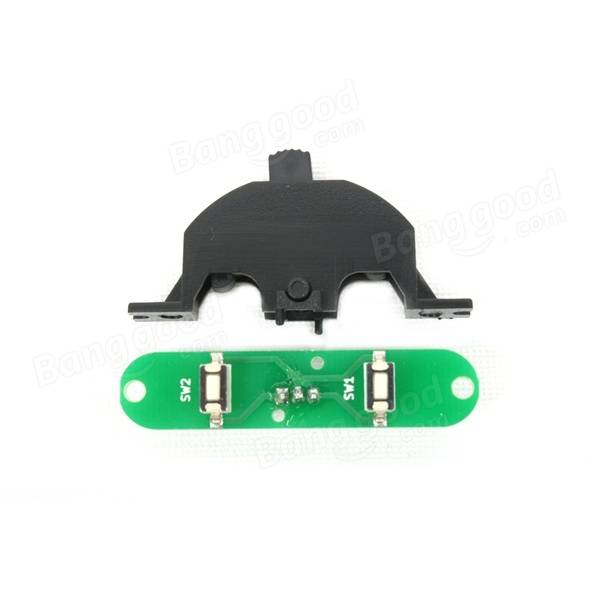

אבל מצאתי לשלט הטראניס לפי התמונה לפחות הכפתורים נראים מתאימים וסטנדרטיים
הזמנתי 2 חתיכות כי המחיר לא יקר
אך אאלץ למצוא מישהו שיעשה את העבודה
אשמח לשמוע אם יש איזה בעל מקצוע שיכול לעזור לי עם זה

http://m.ebay.com/itm/NEW-FrSky-Tara...842?nav=SEARCH

אני מקווה שהכפתורים של הטרניס יתאימו בגודל, אחרת אתה מחכה לחינם.
הצעתי לך להזמין כפתורים רק אחרי שווידאת שהגודל תואם, אבל זה כבר מאוחר

לגבי ההלחמות אשמח לעזור, דבר איתי בפרטי...
