פרוייקט בניה PHASE 5

היום החל בהתלהבות פרוייקט שתכננתי כבר הרבה זמן.

כילד, בשנות ה 70 המאוחרות וה 80 המוקדמות, היה לי דאון צוקים של בחור אנגלי בשם CHRIS FOSS שתכנן סדרת דאונים וקרא להם על פי השלב להם תוכננו. אני הכרתי את ה PHASE 4, MIDDLE PHASE ואת ה PHASE 5. את ה 6 היה לי, אבי קנה לי אותו באחת מחנויות הטיסנים (טיסן תל אביב, כמדומני, ברח' בן יהודה/ירמיהו) וזה היה הדאון ב"הא" הידיעה.
לאחרונה עלה בי פרץ נוסטלגיה והתחלתי לחפש ברשת. מסתבר שאדון FOSS עדיין מתעסק בתחום למרות שהאתר שלו נראה כאילו הוא עדין בשנות ה 80.
היום הגיעה התוכנית והתחלתי לבנות את ה PHASE 5.
אני מתכוון לצלם את התהליך ולהעלות BUILD THREAD.

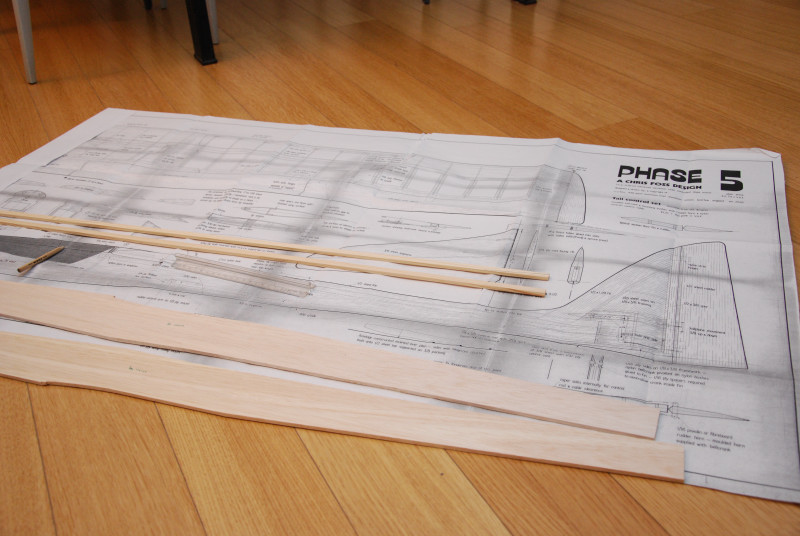

עד כה נרכשו 4 לוחות בלזה 4 ממ, לוח אחד 8 ממ ואחד 10 ממ. שתי קורות עץ 5*10 ממ, שני משולשי בלזה 8*8 ולוח דיקט תעופתי 30*30.
עלות בשלב זה 180 ש"ח בלזה ועץ, 80 ש"ח תכניות + משלוח.

אעדכן בהמשך עם תמונות.

יריב

אפשר קישור לאתר של FOSS

תודה גיל

http://www.chrisfoss.co.uk/Default.htm

בהצלחה עם הבניה. מצחיק קצת הסכמות צביעה.. נראה שהוא נתקע עם מלאי עצום של 3 סוגי ציפויים - אדום, לבן וצהוב.
הדאון מזכיר קצת דאון אחר משנות ה 80.. נינג'ה שמו.

בהצלחה עם הבניה!
באמת נראה דומה לנינג'ה, וגם קצת לטאלון ולשאר להיטי התקופה.
יריב, טוב לראות ששוב יש לך קצת זמן לבנות. אם יש אפשרות, אשמח לצלם ממך את התכנית ולבנות לעצמי גם חמוד כזה...

הדאון שהיה לי, ה PHASE 6, חלק בכבוד את השמיים עם הנינג'ה ועם ה WIZARD, שהיה הלחם והחמאה של התקופה. אגב, אם למישהו יש את התכניות של ה WIZARD אשמח להעתיק אותן.

נ.ב - איך (ואיפה) ניתן לצלם תכנית בגודל מלא?

תודה,
יריב

אז הכל התחיל בחיתוך של הצדדים והכנת קורות האורן.


קובץ מצורף 9720

הצדדים הוכנו וחוברו ביניהם בעזרת החוצצים. החוצצים עשויים מדיקט תעופתי 3 ממ, הצדדים מבלזה 5 ממ.

אני מבין שחומרי הבניה של הגוף הם לפי התוכנית, אבל נראה לי שבלזה 5 מ"מ זה ממש הגזמה, בטח שלאזור הזנב. טיסנים ממונעים שצריכים לסבול את רעידות המנוע עשויים מ-3 מ"מ, וכאן זה רק דאון....

לא מתווכחת עם CHRIS. כתוב בתכנית - יהיה בדאון :) . אני רק בונה..

הייתי משלם יפה עבור PHASE 6 סימטרי!!!
חלום מעופף!
קרא לי שאתה הולך לצוק-אולי נעשה כנס מחזורים...
ערן.

ערן אין שום בעיה. כריס מוכר את ה 6 באתר שלו, בערך 85 פאונד.

בכל מקרה אם אתה בעניין של בניה, זה כיף חיים. הגוף כמעט גמור.

אני אעלה עוד תמונות בקרוב (נגמר הכרטיס זכרון).

יריב

אז הפרוייקט ממשיך.

הזנב בשלבי ביצוע, מדובר במייצב גובה מתנייע כולו המולבש ע"ג מייצב הכיוון. עשוי מבלזה 8 מ"מ וצנרת פליז, המעוצבים לצורה הסופית בהרבה עבודת שיוף.

כמה תמונות להמחשה:

בינתיים הגוף מתחיל לקבל צורה, בהתאם לתכנית.

נדרשת הרבה עבודת מקצע ושיוף כדי לקבל עת החיטובים הנכונים. הרושם הכללי הוא שהגוף חזק מאד אבל גם כבד. למרות זאת כריס תכנן קופסת משקולות בתוך הגוף.

בגלל נטייה של החוצץ הקדמי שמאלה אפשר לראות שמרכז בלוק החרטום, שעשוי דיקט תעופתי 3 ממ, סוטה שמאלה. העניין טופל ע"י שיוף לא סימטרי של החרטום עם "קיזוז" ימינה.

היום היה לי קצת זמן פנוי בזמן שהילדים ישנו, החלטתי להתקדם בבניה.

החלטתי להתחיל לעבוד על המייצב כיוון.

מדובר במבנה מורכב יחסית שכולל שלד בלזה היקפי, צלעות פנימיות שמשאירות מרווח לציפוי באמצעות לוחות בלזה. בתוך כל המבנה ינוח משולש השליטה שיניע את הגה הגובה. לצורך העניין קיימת קופסת שליטה עשויה דיקט תעופתי שמתלבשת מלמטה.

הנה התמונות:

בהמשך נחתכו צידי הבלזה לציפוי, הבלזה הודבקה למקום תוך כדי התאמה זמנית של כל החלקים וכל העסק שוייף לקבלת משטח אחיד וחלק. את הרווחים בין צידי הבלזה המשולשים לשלד הזנב מילאתי באבק שיוף של בלזה עליו טפטפתי דבק מהיר (שיטה שהשתמשתי בה עוד לפני 20 שנה, מקבלים חומר חזק מאד דמוי פורמייקה) ושייפתי במהירות עד לקבלת תוצאה טובה.
כמובן שזה סותם את נייר השיוף וצריך להחליף אותו, אבל התוצאה שווה את המאמץ.

המשך הפרוייקט - הדבקת הזנב ושמירה על זוויות ישרות. כל זה בוצע באמצעות ....קופסאות של מטרנה!!! כן כן, זה התגלה כ JIG מצויין, כבד, יציב, גבוה וישר. התוצאה יצאה לא רעה בכלל.
למעשה הגוף כמעט הסתיים, עכשיו צריך להתחיל לעבוד על הכנפיים.
אני מבקש את עזרתכם בחיתוך הכנפיים בקלקר, כמובן שאני מוכן לשלם עבור חומרי הגלם וגם על העבודה.
מצורפות תמונות של הדאון עד כה.
