RSSI OUTPUT L9R TO MINI OSD

שלום

יש ברשותי מקלט L9R עם יציאה אנלוגית 3.3 וולט לRSSI

נסתי לחבר אותה לOSD הזה :

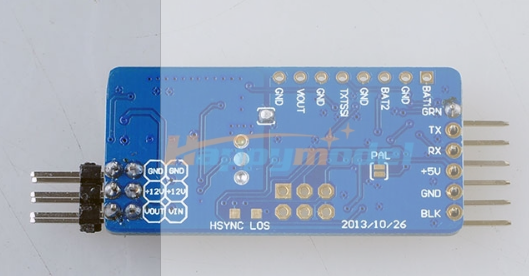

קובץ מצורף 146607

אך ללא הצלחה

בקר הטיסה שלי הוא MICROPIX ואין לו I/O פנויים כמו בPIX הגדול

מקווה שיש משהו שידע לענות ....:-)

איזה גרסאות minimosd וממשק אתה מריץ? איך הגדרת את ה RSSI בממשק שלו?
אתה חייב לחבר גם סיגנל RSSI אנלוגי וגם אדמה/הארקה. האם כך חיברת?
תעלה תמונות כי אין מספיק אינפורמציה כדי לעזור לך.

minim osd 2.4

הRSSI יש כמה אפשריות נסתי את כולם:

1.mavlink rssi
2. channel 8- שמשמש אותי כרגע ל FLIGHT MODES אבל זה לא בעיה לשנות את זה ב MISSION PLANNER
3. pin analog
4.pin pwm



הנסיונות שעשיתי עד כה:

1. לחבר את היציאה האנלוגית מהמקלט ישירות ל OSD כולל common ground ולנסות לשחק בהגדרות של ה Minim osd.

2. לחבר את היציאה האנלוגית של המקלט לARDUINO ומהARDUINO להוציא PWM פרופורציונלי ל 0-3.3 וולט
היציאה של הPWM מהARDUINO הולכת לPPM ENCODER וממנו כמובן יוצא PPM ל-pix
בהמשך הגדרתי ב MISSION PLANNER 2 פרמטים: הראשון RSSI_TYPE=2 השני נקרא RSSI_CHANNEL=8 והפרמטר האחרון זה להפוך את הערוץ 8 במקלט ששימש לFLIGHT MODES לערוץ 5
אחרי כל הטטאררם הזה ...נכנעתי .....

.בקיצור .....

האם משהו פה יודע למה משמש הפין בMINI OSD שרשום עליו TXRSSI.....

.

אני בדיוק הפעלתי rssi אתמול, חיברתי את יציאת הrssi ישר לפיקס לסלוט שרשום עליו sbus, ובפיקס הגדרתי לו ש rssi מחובר ל sbus. נראה שעובד, עכשיו רק צריך בosd להוסיף את ה rssi אני אנסה ואם יעבוד אשלח לך יותר מדוייק.
שאלה: למה אתה משתמש ב ppm encoder? הפיקס עובד עם sbus או ppm והיום רוב המקלטים אפילו הזולים תומכים בזה, לדעתי זה מסוכן עוד רכיב סיני בשקל תשעים שיכול להתקלקל בדרך


Sent from my iPhone using Tapatalk
