פרוייקט תכנון פנס מבוסס מעגל מודפס בצורת מפתח

פוסט ראשון שלי, וראיתי את הפרוייקטים האחרים שיש כאן, אז לא לרדת עלי שזה פרוייקט הרבה יותר פשוט.

סוף סוף היום אחרי שחיכיתי שבועיים זה הגיע !
כתבתי את זה מזמן, אבל לא הצלחתי להרשם לפורום :)

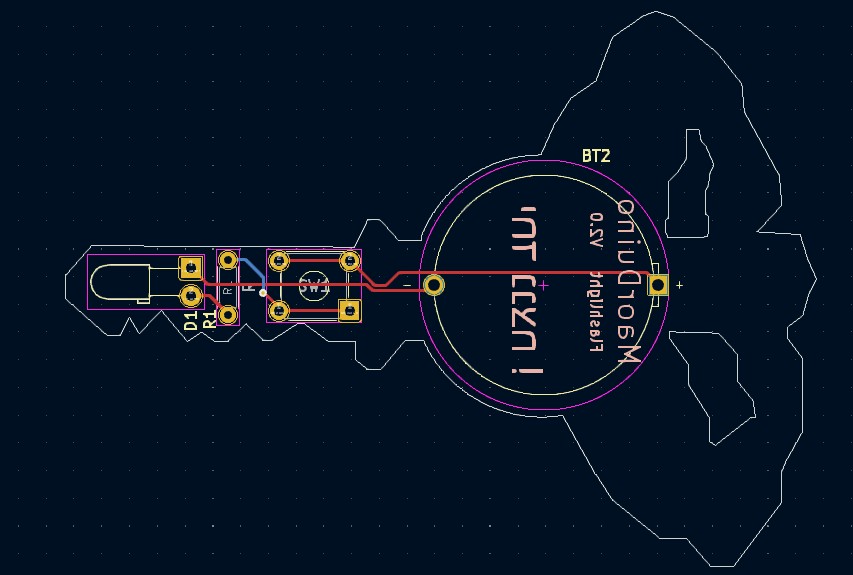

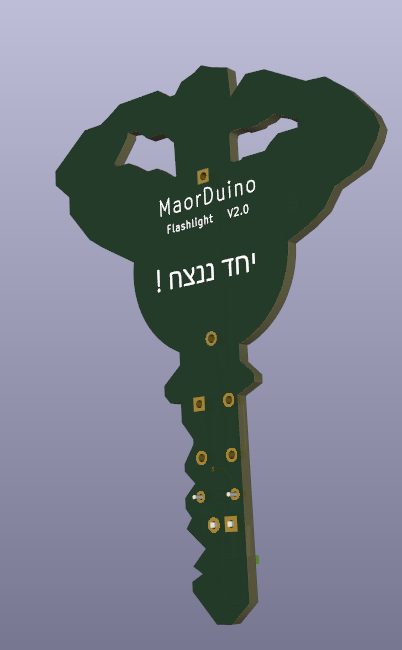

אני כמעט לפני סיום של קורס ב-Udemy להכנת מעגלים מודפסים (PCB) המדריך הסביר איך להכין מעגל מודפס פשוט פנס מחזיק מפתחות.
כדי לראות שאני מבין איך ליצור את המעגל המודפס שהכנתי מסרטוט המעגל ועד להרכבת החלקים על המעגל,

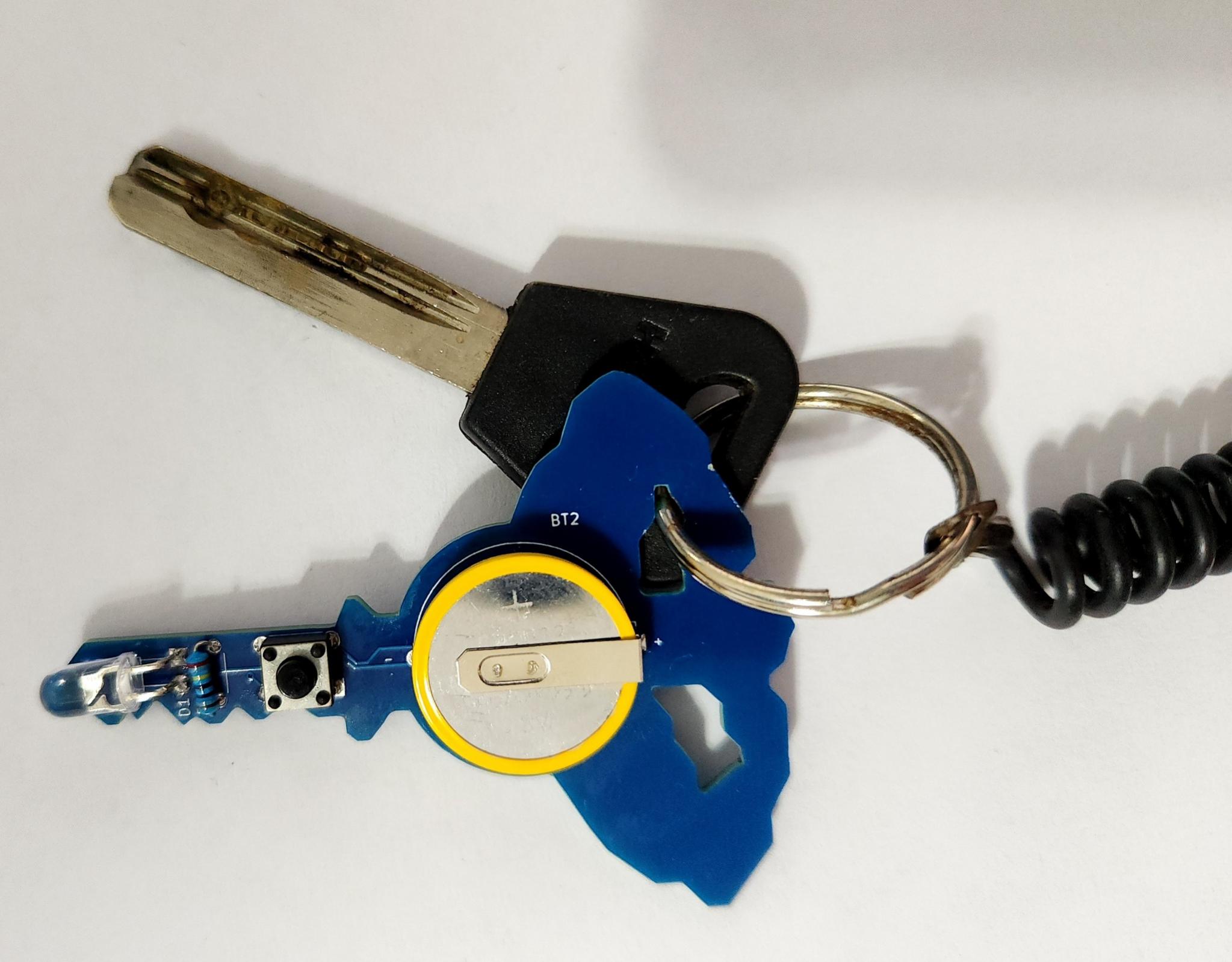

הזמנתי אותו מאתר בסין שנקרא JLPCB, והיום הוא הגיע אז ישר הרכבתי את כל החלקים על המעגל וזה מה שיצא:

קובץ מצורף 152499

קובץ מצורף 152500

קובץ מצורף 152501

קובץ מצורף 152502

הפרוייקט הבא הוא מעגל מודפס שיהיה לוח אם למדפסת תלת מימד. בינתיים אני לומד איך להכין מעגל מודפס של ארדואינו ומשם נתקדם.
