שדרוג צורב לייזר - תוספת חיבור לאוויר דחוס

רוצים לשדרג את הלייזר שלכם? למדתי שכניסת אוויר משופרת יכולה להפוך את הצריבות שלכם למדויקות וחדות יותר. עכשיו, אני משתף אתכם במודל שתכננתי, שיאפשר לכם להשיג את אותה התוצאה בקלות ובמהירות. הורידו והדפיסו את המודל והתחילו ליהנות מצריבות משופרות.

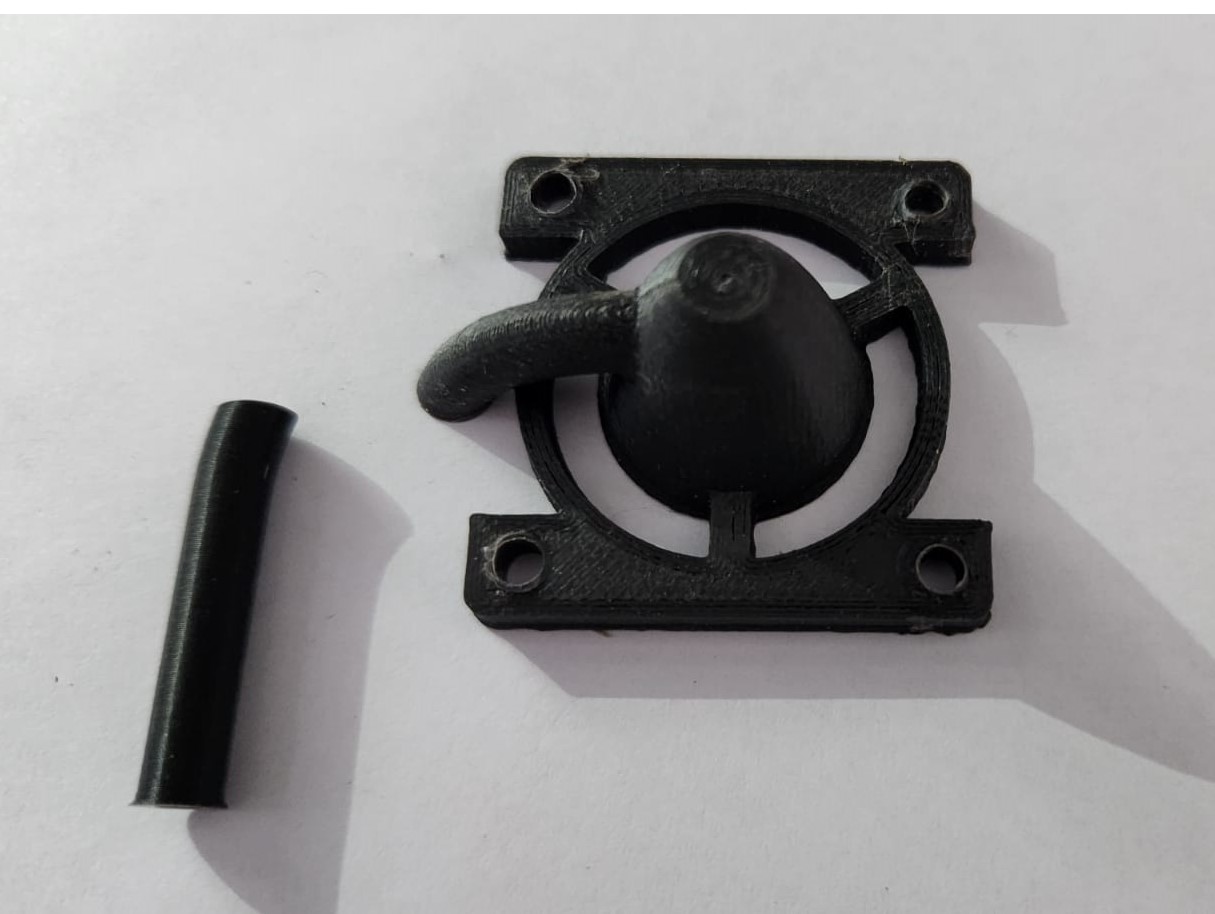

מודל להדפסת מנגנון הזרמת אוויר דחוס לצריבה בלייזר

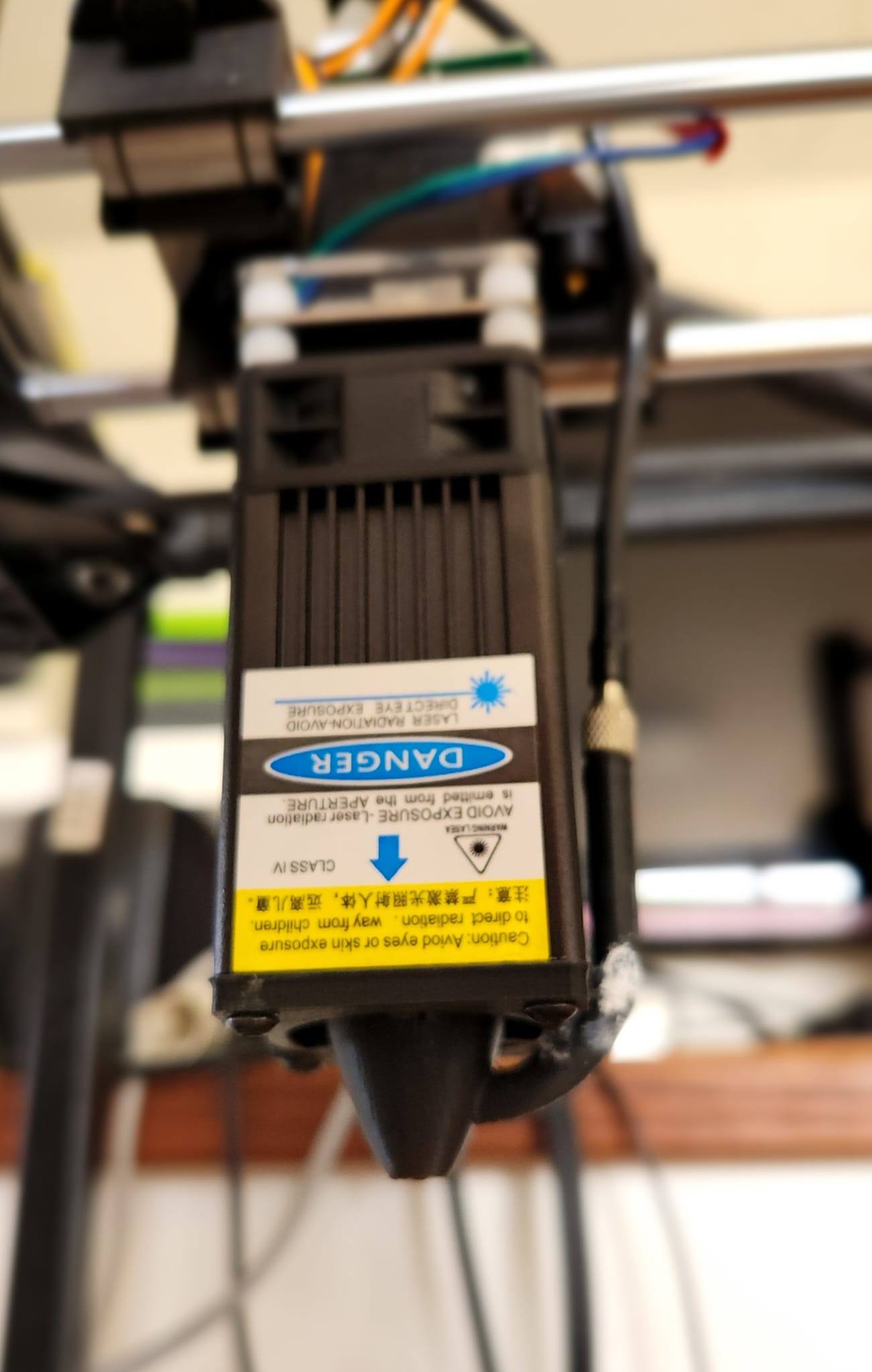

פרויקט שדרוג לייזר DIY: לאחרונה עבדתי על שדרוג הלייזר שלי. התחלתי בתכנון ויצירת תושבת חדשה לצורב לייזר שבניתי משאריות של מדפסת תלת-מימד ישנה. למרבה הצער, התוצאות לא היו מושלמות - הלייזר לא צרב כמו שציפיתי והשאיר סימני פיח. הלייזר הצליח לחתוך עץ דק מאד, עד כשלשה מ"מ, וגם את זה במספר רב של מעברים.

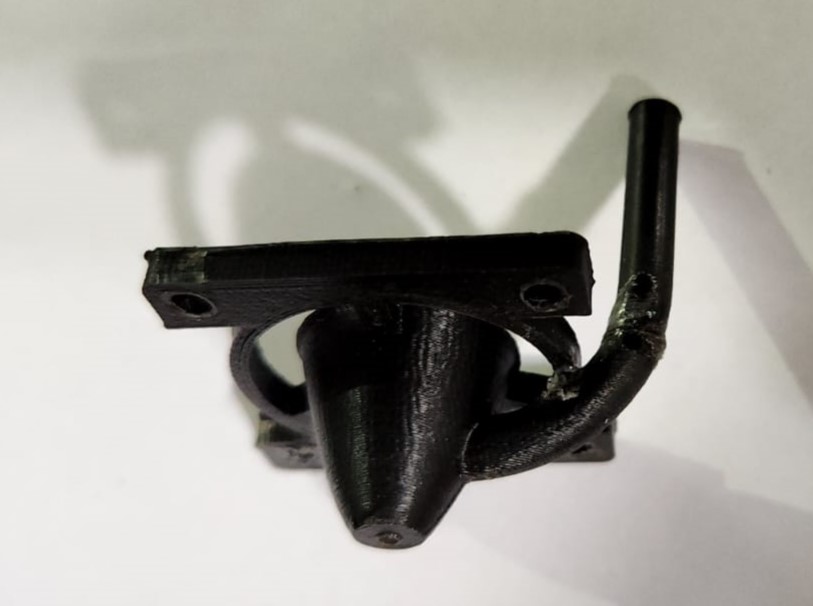

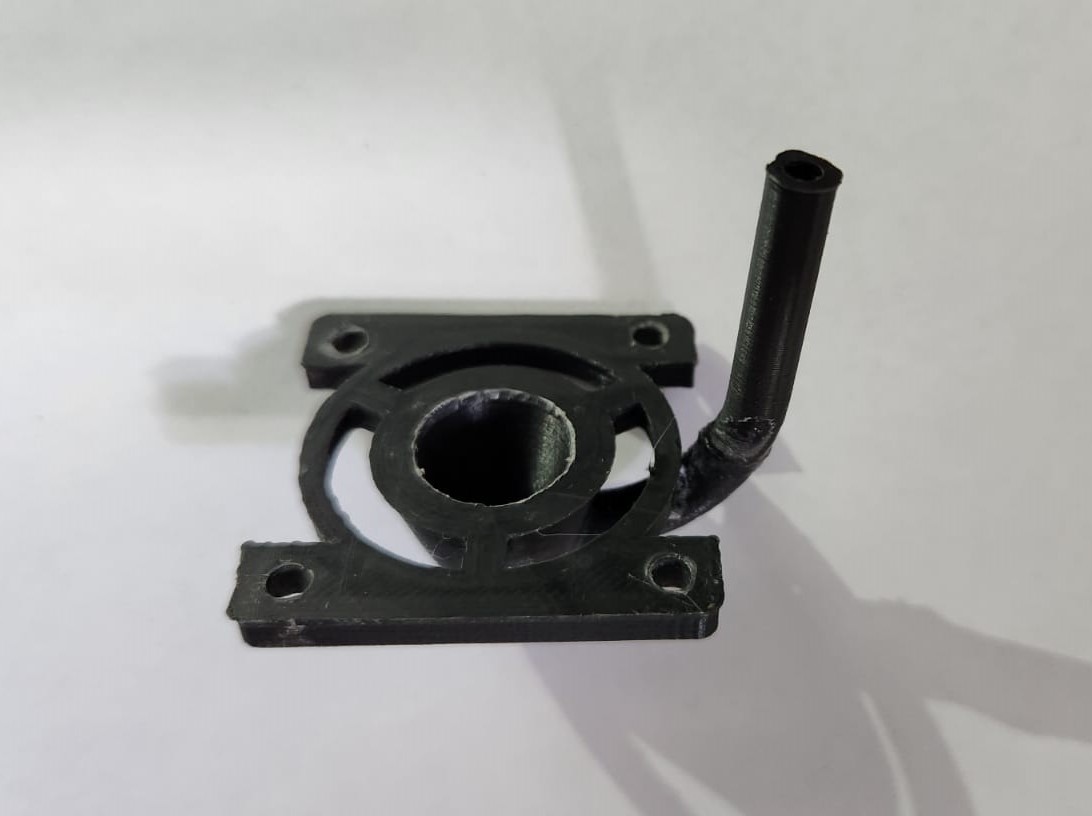

לאחר ניתוח הבעיה, החלטתי לעצב מנגנון הזרמת אוויר דחוס שיתאים בדיוק לעדשת הלייזר. התוספת החדשה כללה כניסת אוויר משופרת, שלפי המחקרים שקראתי, אמורה לשפר את איכות הצריבה באופן משמעותי, בלי להגדיל את הספק מודול הלייזר שרכשתי. ואכן, השיפור היה מדהים! הלייזר עכשיו צורב באופן חד ונקי כמו שניתן לראות באחת הדוגמאות שצרפתי, סימני פיח מועטים מאד ביחס לחיתוך ללא אוויר דחוס, ומתאפשר חיתוך של עץ בעובי כפול.
אשמח לשמוע את חוות דעתכם ולקבל פידבקים או רעיונות לשיפורים נוספים!

קובץ מצורף 152519

קובץ מצורף 152520

קובץ מצורף 152521

קובץ מצורף 152516

קובץ מצורף 152517

קובץ מצורף 152518

-
