שרשורון בנייה

טוב, לא ממש בנייה מסובכת מחומרים מרוכבים וכאלה, אבל גם קאפה זה נחמד :) חוץ מזה, מישהו צריך להתחיל את שרשורי הבנייה בפורום החדש, לא?
אז, לעניין: אחרי שנהנתי לבנות את זה, בניתי לו אח תאום, שכולל מספר שיפורים קטנים (בעיקר הזזת המנוע ומרכז הכובד לאחור). מטרת השרשור - להראות לחבר'ה שרק נכנסים לתחביב כמה פשוט לבנות טיסן בסיסי מקאפה בעלויות קטנות.
המנוע, כמו כל יתר חלקי האלקטרוניקה בהם השתמשתי, תוצרת סין.

*עריכה: נוסף סרטון*
ולתהליך עצמו:

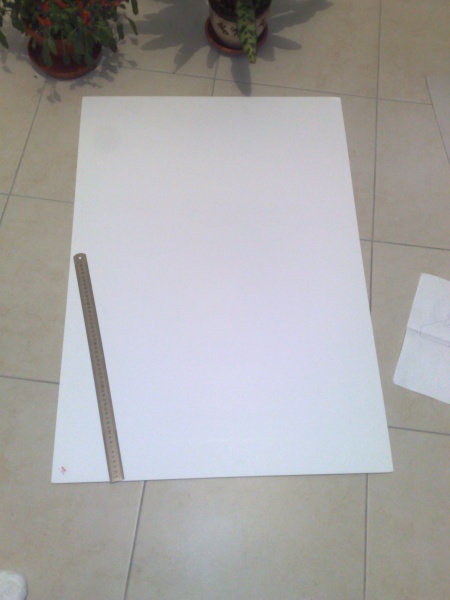

בהתחלה, קונים קאפה:
קובץ מצורף 116

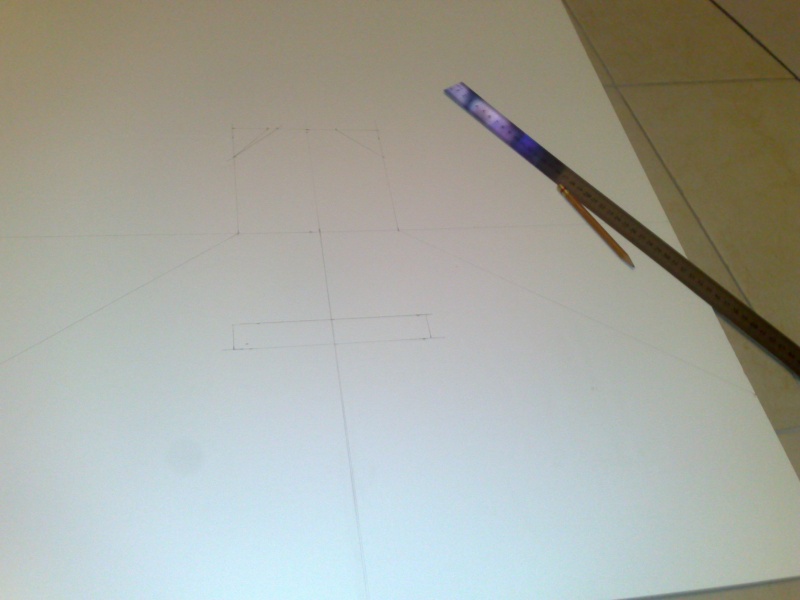

מסמנים:
קובץ מצורף 117

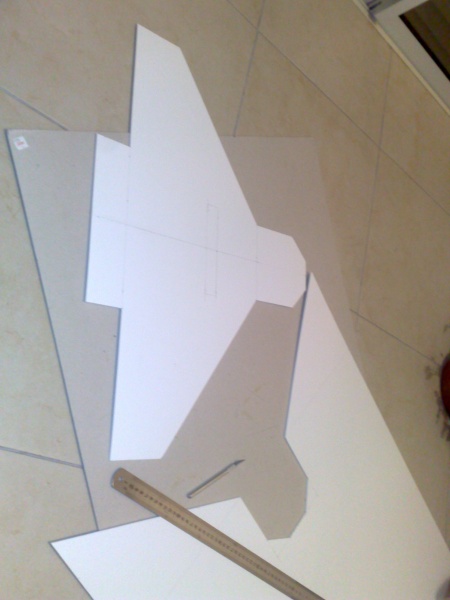

חותכים:
קובץ מצורף 118

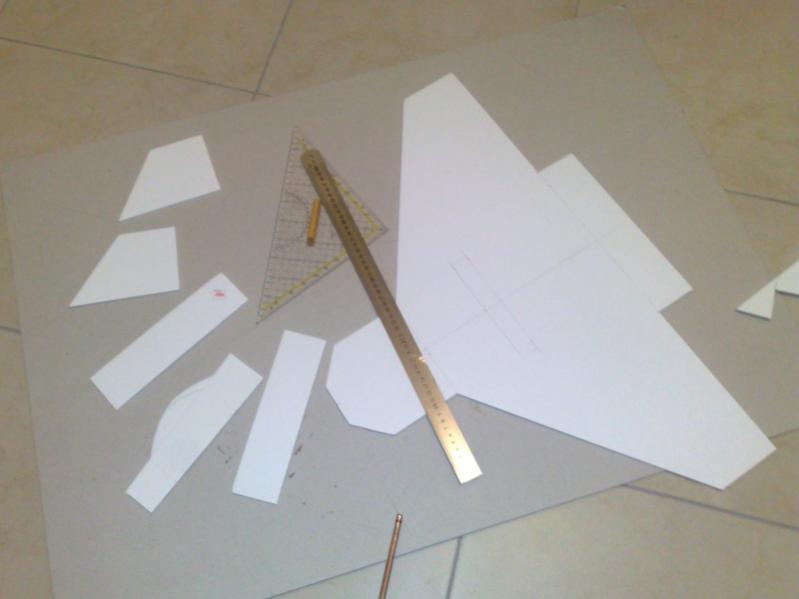

וחותכים עוד:
קובץ מצורף 119

מדביקים וממתקנים:
קובץ מצורף 120

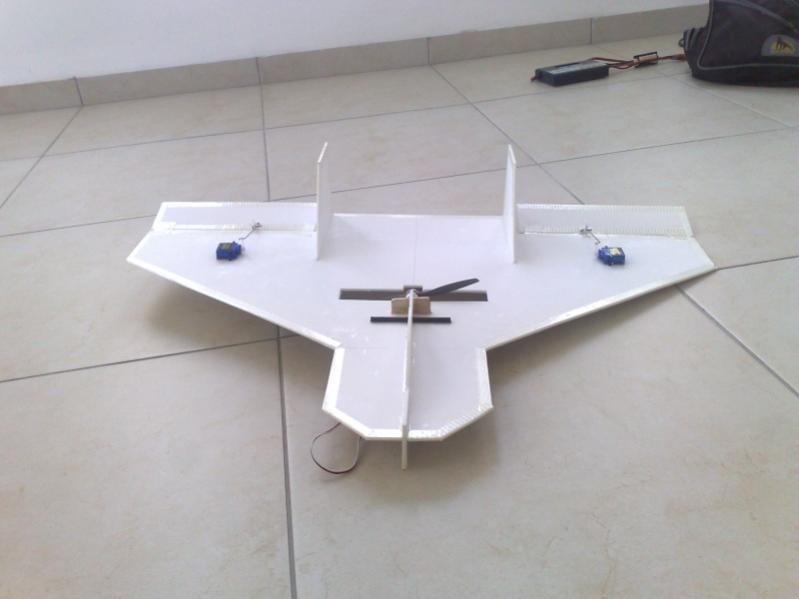

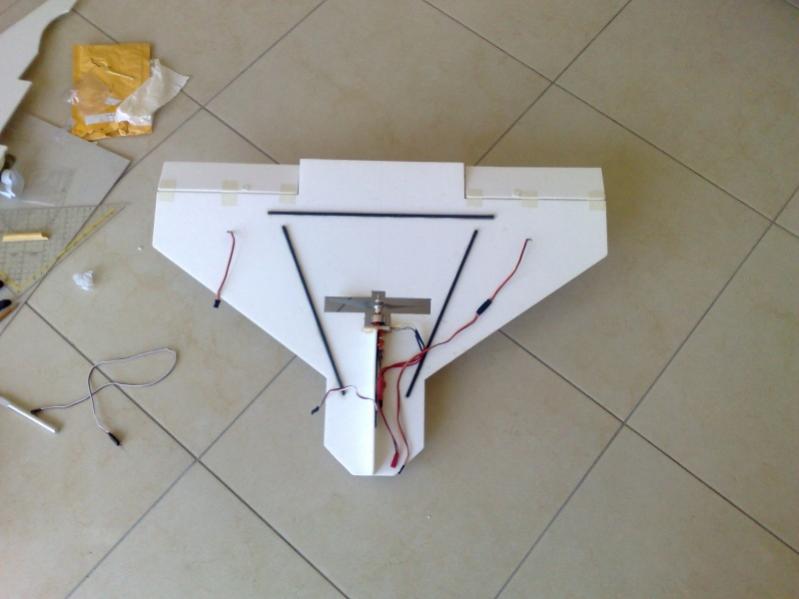

ומקבלים את זה:
קובץ מצורף 121

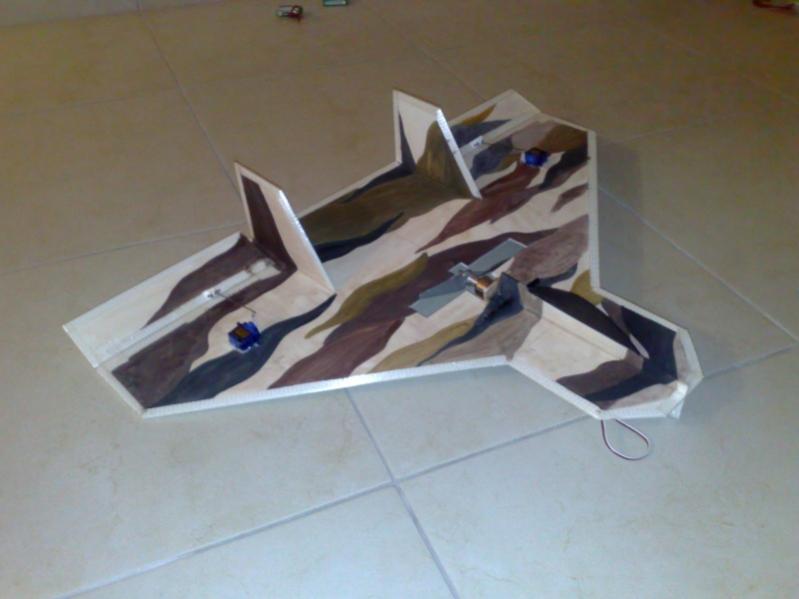

אחר כך, צובעים:
קובץ מצורף 122

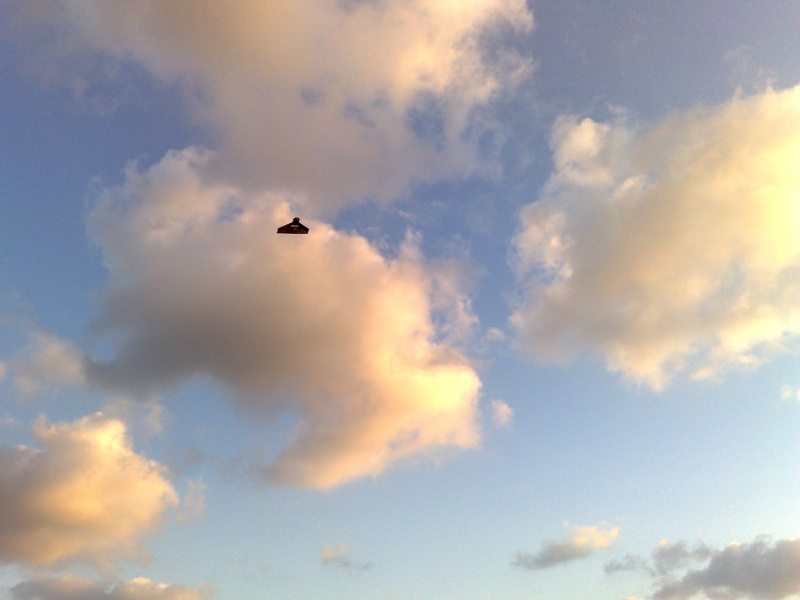

ולבסוף, מטיסים ונהנים (התמונה מתוך טיסת הבכורה):
קובץ מצורף 123
(כן, הטיסן איפשהו שם, במרכז התמונה...:) )

קובץ מצורף 466

והסרטון (יש קישור "Save file to your PC" בתחתית האזור הממוסגר):
http://www.2shared.com/file/3656879/...RC_Flying.html

יכלת לחסוך בקרבונים אם היית ממשיך את הגאי הכיוון עד שפת ההתקפה.

מתי test flight?

כל הכבוד זיגי - נראה מצויין. איפה צילמת את השדה ?

ותתחדש על הכינוי החדש...

יגאל, רעיון מעניין. לא בטוח שקאפה ניצבת מספיק חזקה למנוע כיפוף של משטח הגוף בתמרונים חזקים, אבל שווה נסיון. אם יעבוד, זה יקטין את המשקל בכמה גרמים ואת העלויות - בעוד כמה שקלים.
דרימר, טסט פלייט התבצע ועבר בהצלחה - התמונה האחרונה צולמה בטיסת הבכורה. הטיסן נראה שם במרכז התמונה (טוב, מה אני אעשה, צילמתי באמצעות הפלאפון, אז הוא נראה כנקודה...).

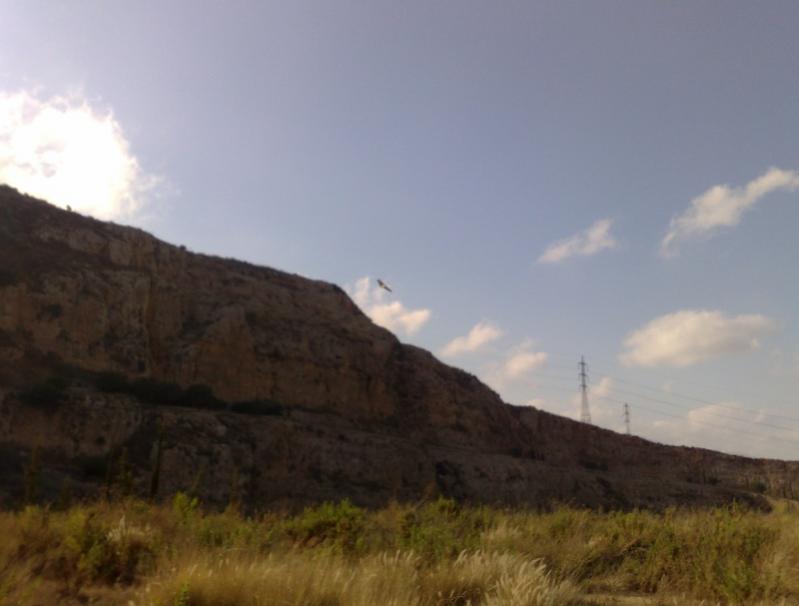

שרון, הטיסה נערכה במחצבה הנטושה בין חיפה לנשר, סמוך לצ'ק פוסט. קיוונו שקירות המחצבה יחסמו את הרוחות הערות של שעות אחה"צ, אבל במקום זה קיבלנו מערבולות חזקות ו"אתגרי הטסה" מעניינים :rolleyes:

את הגרסה הבאה תבנה עם הגאי כיוון עד שפת ההתקפה .
על הגאי כיוון תדביק מייצב גובה ואולי לא תזדקק לקרבונים בכלל .
ואם עדיין ירגיש קצת גמיש אז תוספת שיפודי במבוק באלכסונים בתוך מבנה הקופסה שתווצר מהגאי הכיוון ומייצב גובה שעליהם .
כדי ששרון לא יצחק עלייך אתה יכול לצבוע את השיפודים עם טוש שחור הכי פשוט ולספר לו שזה קארבון.

נ.ב.
אם תאריך את הגאי הכיוון תוכל לשתול את הסרווים בתוכם למראה נקי יותר של הכנף.
אני מניח שמיקמת את הסרווים באמצע המאזנות מחשש לעיוותים .
אין לך מה לדאוג הקאפה מספיק חזקה גם אם החיבור יהיה בקצה ההגה.

ציטוט:

---

נכתב במקור על ידי igalr

את הגרסה הבאה תבנה עם הגאי כיוון עד שפת ההתקפה .
על הגאי כיוון תדביק מייצב גובה ואולי לא תזדקק לקרבונים בכלל .
ואם עדיין ירגיש קצת גמיש אז תוספת שיפודי במבוק באלכסונים בתוך מבנה הקופסה שתווצר מהגאי הכיוון ומייצב גובה שעליהם .
כדי ששרון לא יצחק עלייך אתה יכול לצבוע את השיפודים עם טוש שחור הכי פשוט ולספר לו שזה קארבון.

---

אהבתי :D

יגאל, תודה על הרעיון - שיפודי במבוק זה רעיון גדול:-)
אגב, קילוף הנייר (והדבק) מהקאפה מוריד עשרות אחוזים ממשקל לוח קאפה בעובי 3 מ"מ. הבעייה, שגם אחרי השרייה במים חמים, "שפשוף" הלוח מעייף ואורך זמן רב. מישהו מכיר במקרה דרך יותר טובה לקלף את הקאפה...?

יש כמה סוגי קאפה . חלק מתקלף קל יותר וחלק קשה יותר.
ויש קאפה בלי נייר בכלל.

זיגי אתה אלוף הקאפה !! תתחדש..
נו החבר כבר הטיס את הכנף ??

איזה אלוף ואיזה נעליים. אחרי טיסני הקאפה שראיתי אצלך ואצל אבא11 (איפה הוא?), מה שבניתי לא נחשב... מתי נראה עוד יצירות אצלכם?

בכל מקרה, הנה קישור לאחת הטיסות הראשונות של הטיסן, למתעניינים. הסרטון הקצר צולם בשדות כפר ביאליק, על רקע השקיעה, כשברקע נשמעת הנעימה הכי קיטשית שיכולתי למצוא... :)

http://www.2shared.com/file/3656879/...RC_Flying.html (יש קישור "Save file to your PC" בתחתית האזור הממוסגר)

ויגאל - ניסיתי את הטיפ בנוגע לשיפודי הבמבוק: השתמשתי בהם לחיזוק, עובד מצויין, תודה!

אחלה סרטון .

אני מקווה שנושא הסרטונים והתמונות ימשיך לתפוס תאוצה (עומרי - עכשיו תורך). זה יוצק הרבה תוכן והווי לפורום.

אחרי שמשקל הדבק בטיסן שלי הגיע לאחוז ניכר ממשקלו הכולל, הגיע זמן ל-Z-3 נוסף...
מכיוון שהפעם הקאפה לא מקולפת, זמן הבנייה ממש קצר וניתן גם להטיס עם סוללה בת 3 תאים. בקיצור - כיף.
יגאל, תודה על העצה בקשר להארכת מייצבי הכיוון - עכשיו אין צורך בחיזוק "אורכי".
אז הנה ה-Z-3 (סימן 3) החדש!

קובץ מצורף 7506

נראה מעולה!
אגב - באיזה צבעים אתה משתמש לצביעה??

ציטוט:

---

נכתב במקור על ידי s.mario

נראה מעולה!
אגב - באיזה צבעים אתה משתמש לצביעה??

---

תודה!
שכחתי יתרון נוסף לזה שהפעם לא קילפתי את הקאפה - אפשר לצבוע בצבעים רגילים (לא אקרילים), שממיסים קאפה. השתמשתי בתרסיסי צבע רגילים (קרילון), שמחירם 10 ש"ח למיכל.

זיגי תעשה לי קאפה !!!!
