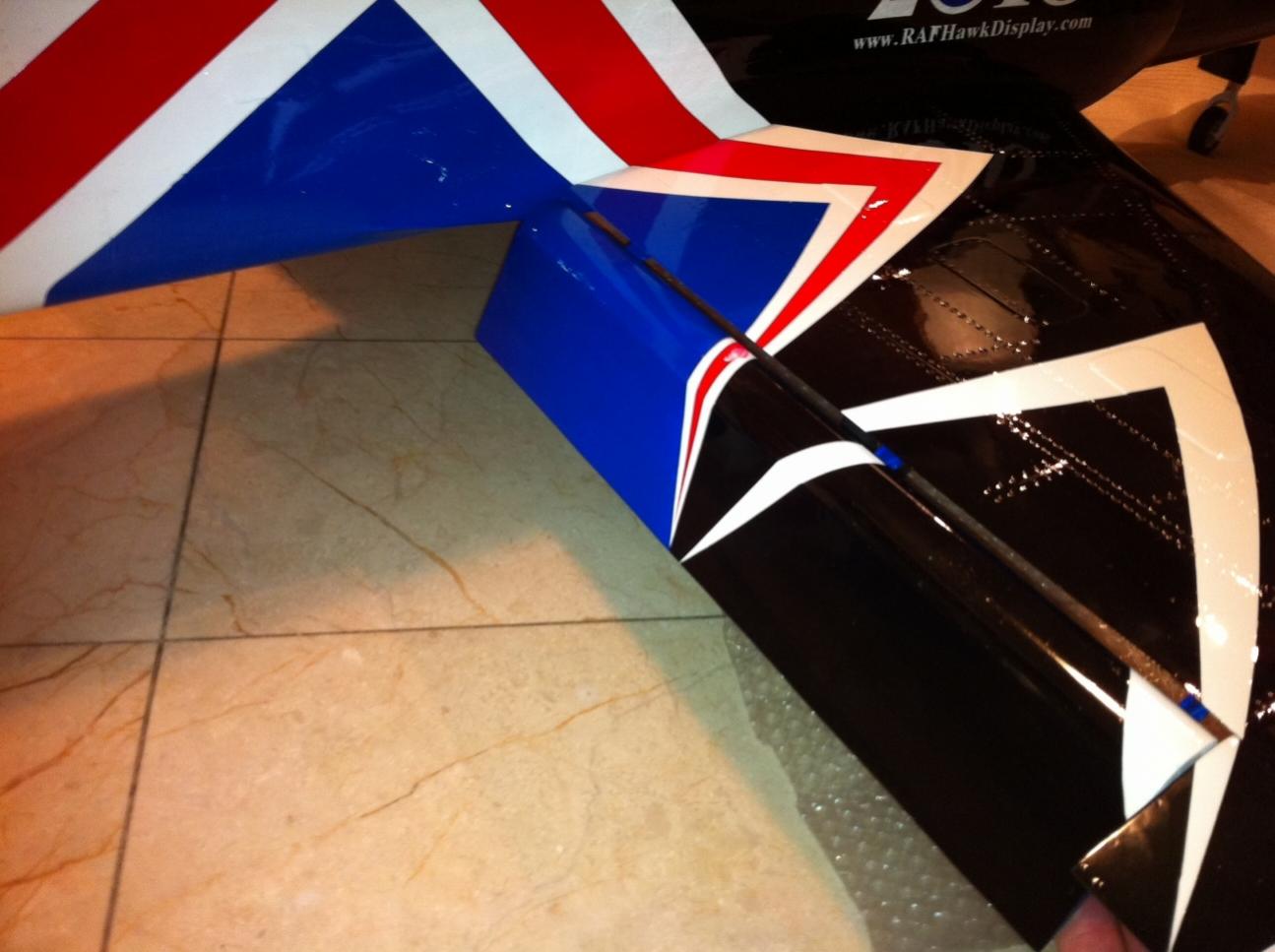

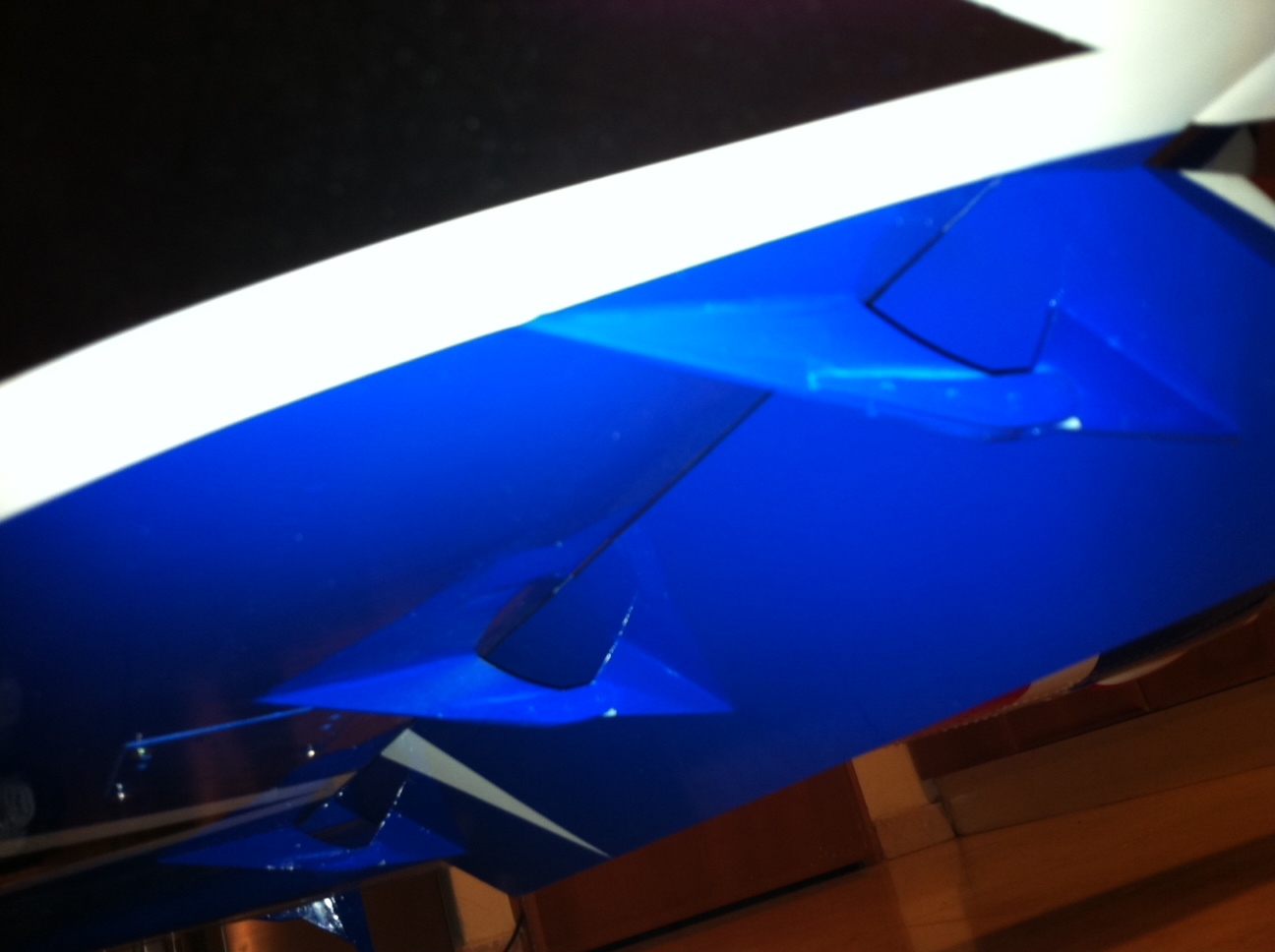

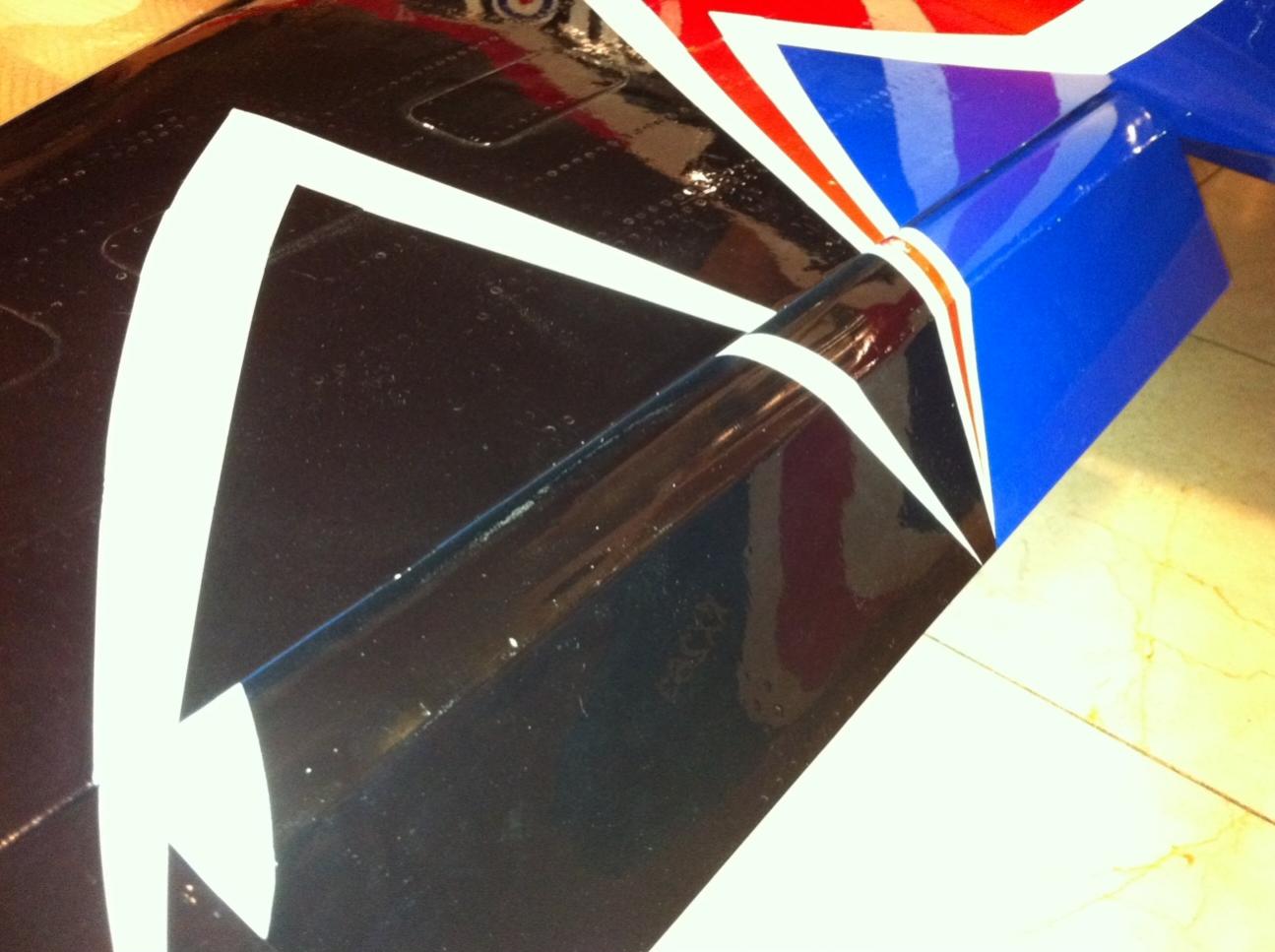

סגירה של הכנף לאחר השינויים....http://www.efly.co.il/forums/attachm...1&d=1286691643
המשך מדפים

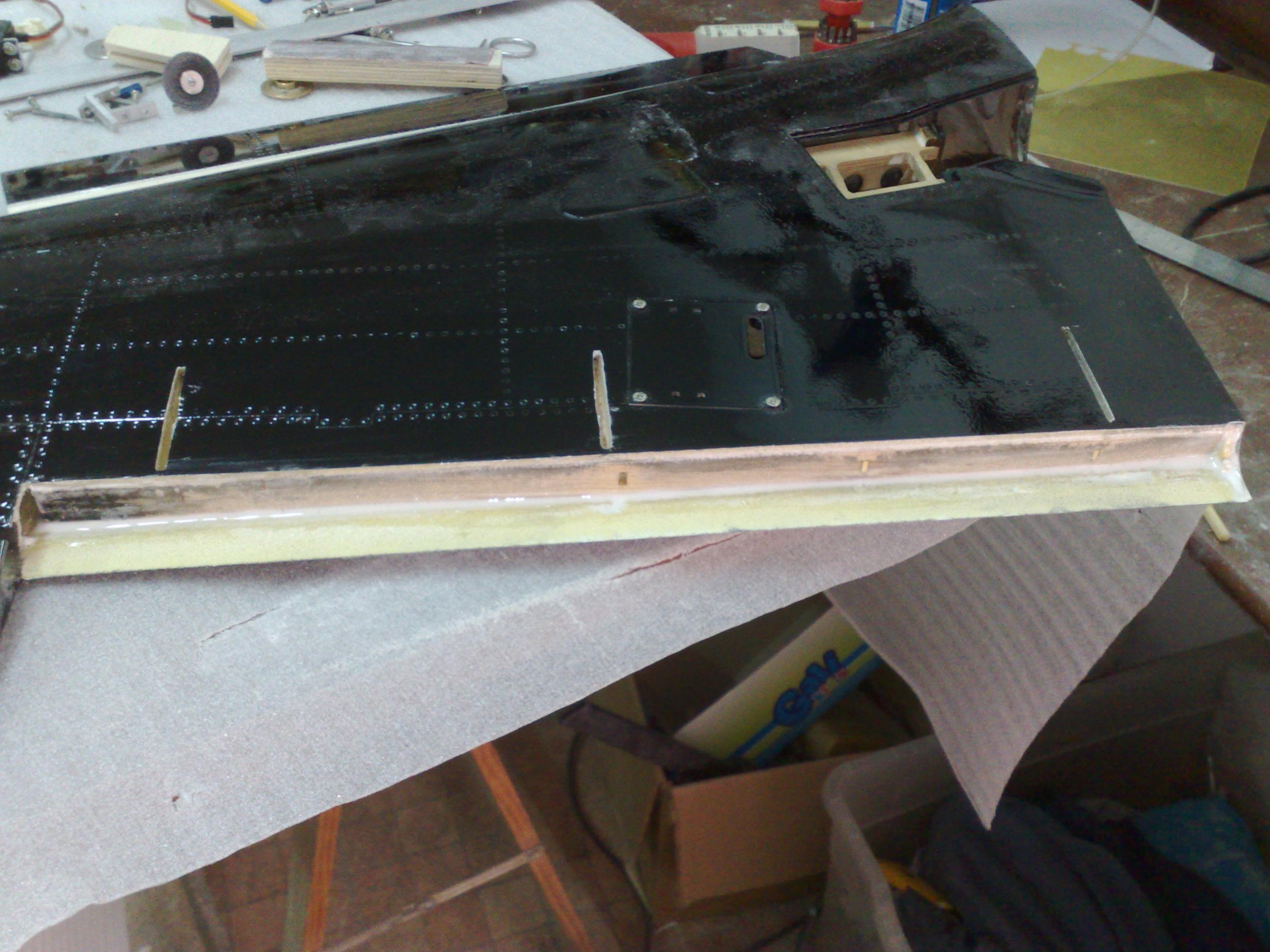

הכנה של "נגטיב" או "עריסה" שבתוכה או מתוכה יוצא ומתכנס המדף בעת פעולתו...צורה זו מייעלת ומתעלת את זרימת האויר מעל למדף במצב פרוס ומשפרת את אפקט הייניקה מחד והעילוי הכולל מאידך בכנף הדו אלמנטי שבמצב זה .....המרווח המחושב במצבי המדף השונים בין הרווח האנכי שבין ה"SKIN" העליון והמרווח האופקי שבין שפת ההתקפה של המדף ל"עריסה" הוא שקובע את מידת הייניקה של המדף ויכולתו להצמיד חזרה את זרימת האויר מעליה ובכך "לשפר" באופן ניכר את מקדם העילוי של הכנף.
שלב ראשון,

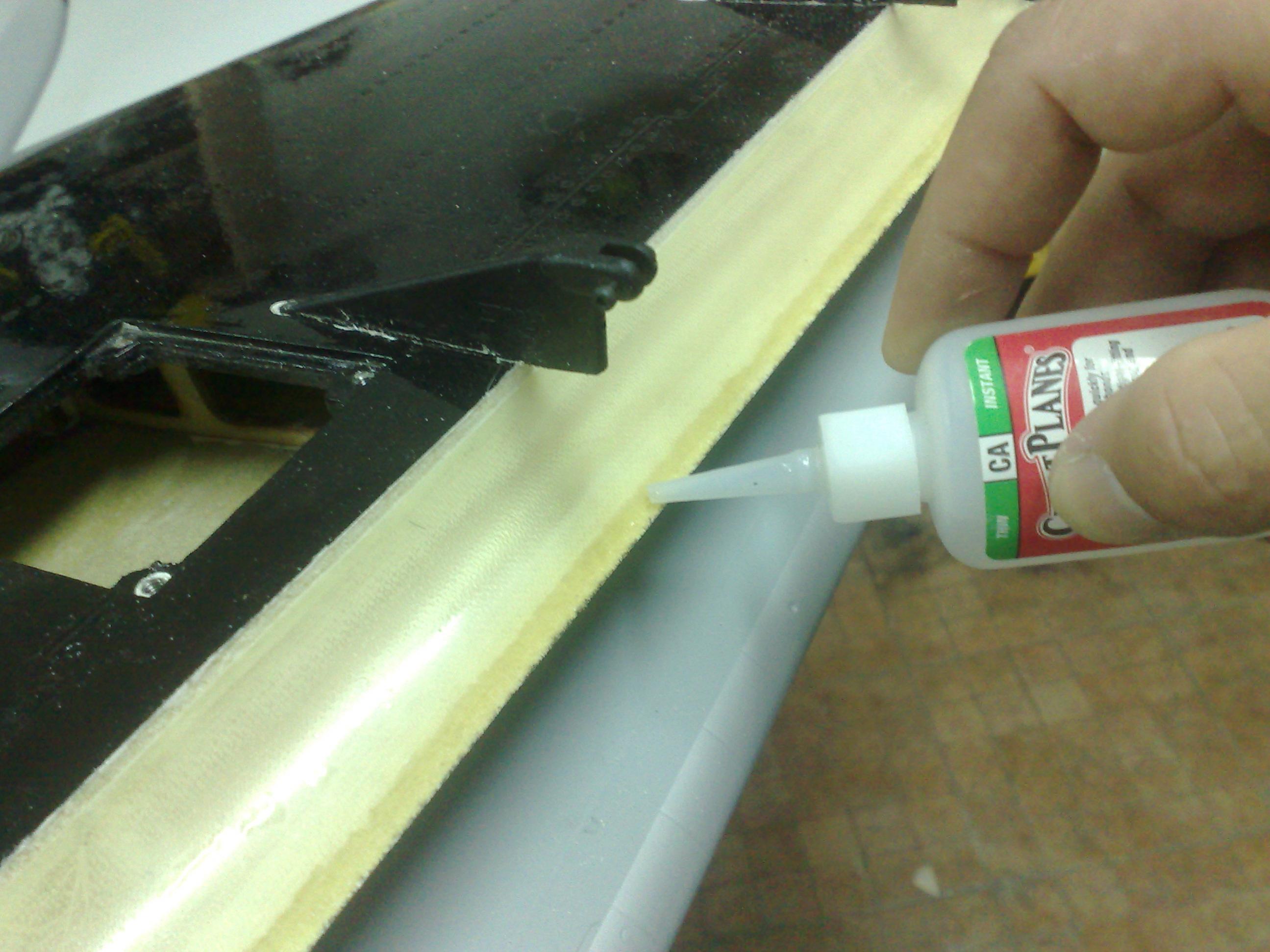

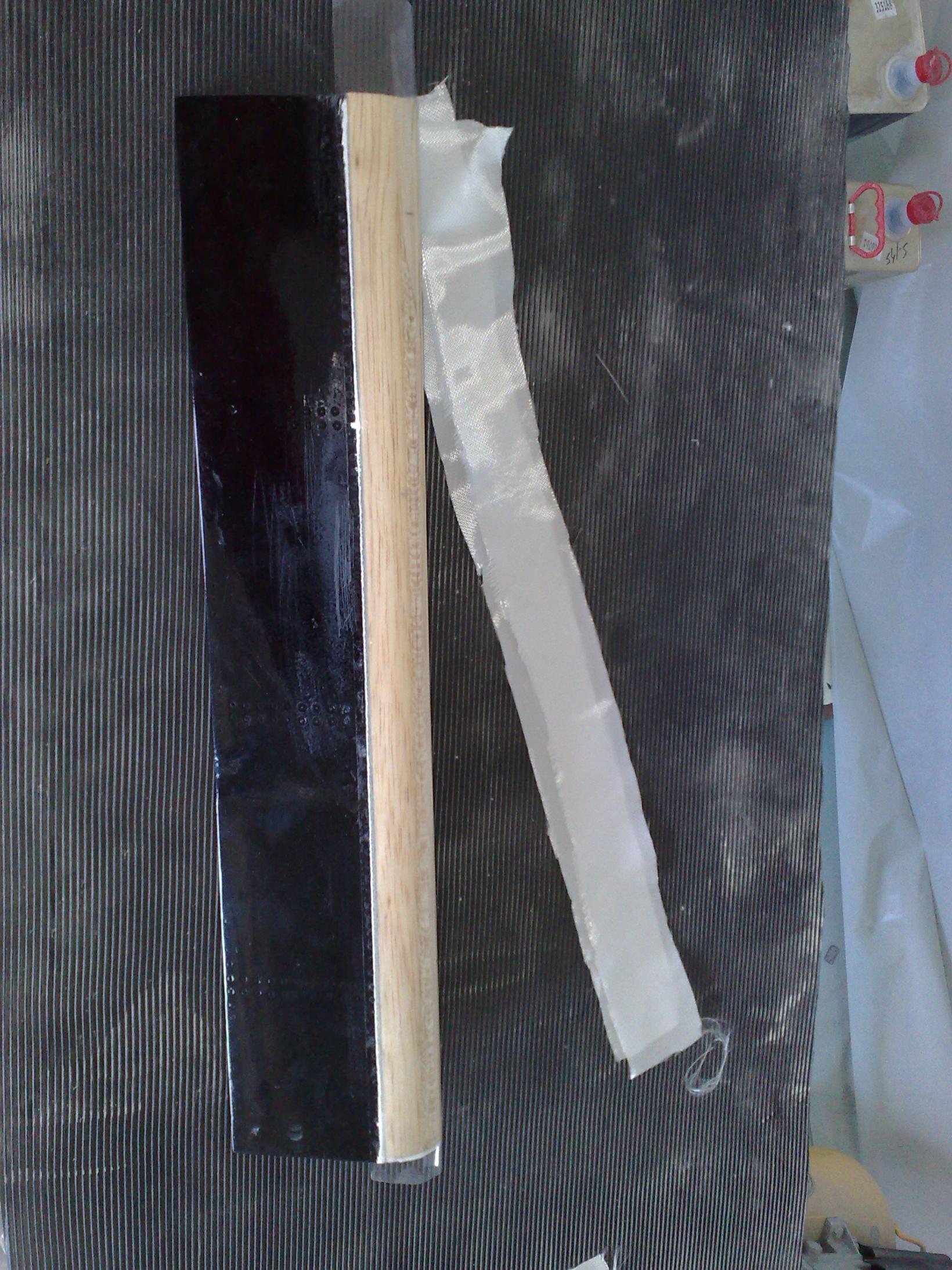

ליווח של בד פיברגלאס על שפת ההתקפה של המדף שמשמש אותי כרגע כתבנית "זכר" לצורך העיניין.http://www.efly.co.il/forums/attachm...1&d=1286735893
שלב שני חיתוך להתאמה של החלק לכנף.
המשך התאמה והדבקה של החלק לבסוף במקום המיועד....http://www.efly.co.il/forums/attachm...1&d=1286736727
...

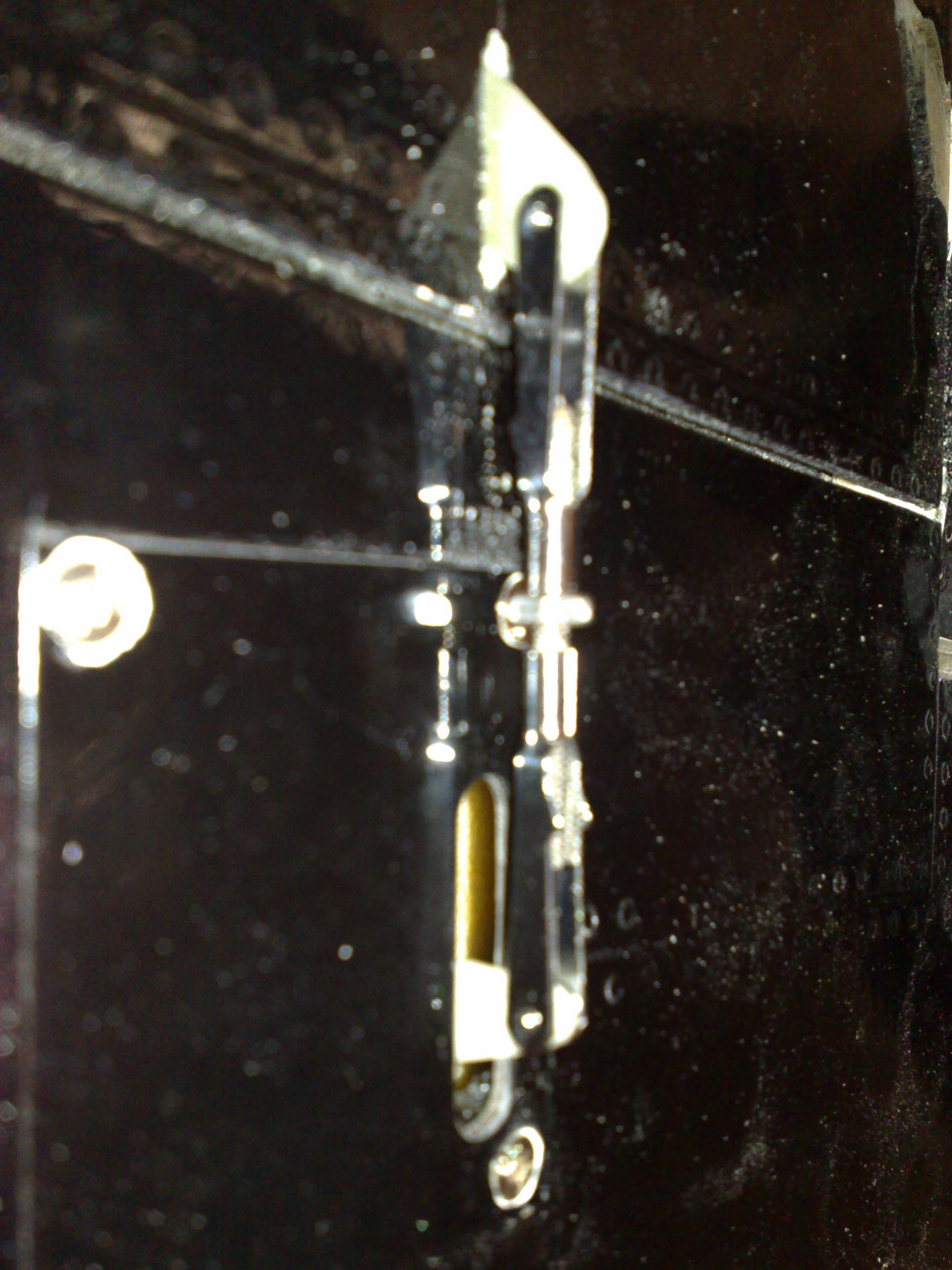

סוף התהליך .....מיתכון סרוו מדף.http://www.efly.co.il/forums/attachm...1&d=1287303378
סיום מיתכון סרוו מאזנות...http://www.efly.co.il/forums/attachm...1&d=1287750183
מעט אופטופיק אך .....מצב נגיעה נכון ......http://www.efly.co.il/forums/attachm...1&d=1288450035
כני נסע....
וסירטון נוסף .....ההבדל ברור. http://www.youtube.com/watch?v=pdt-yohJotA

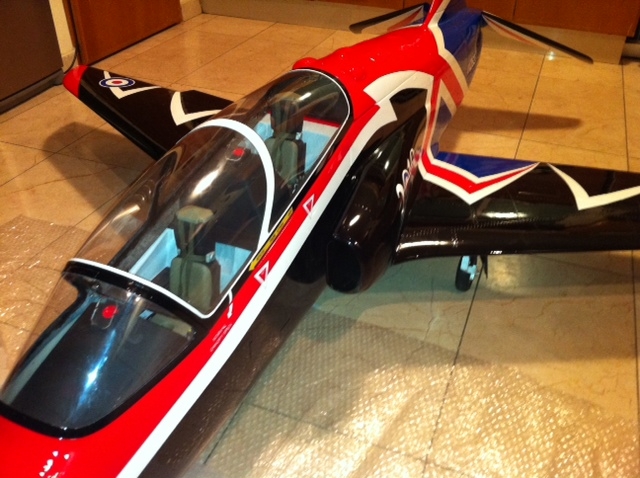

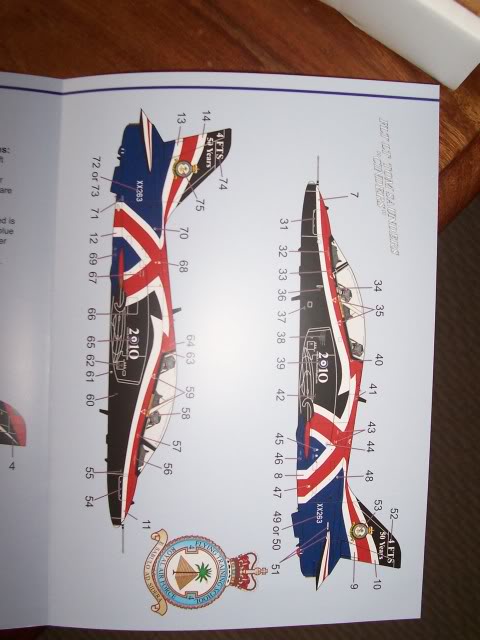

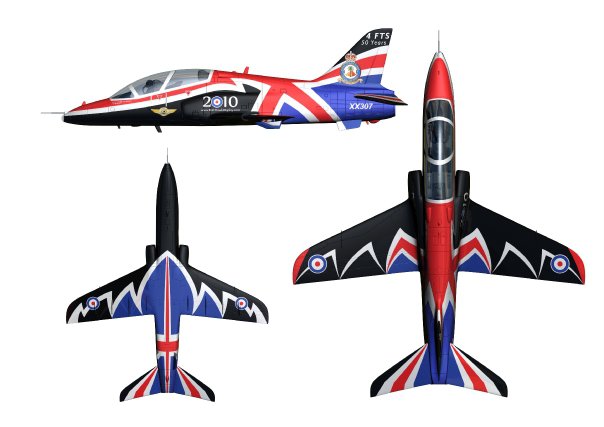

לאחר עבודה רבה והמתנה רבה עוד יותר קבלו את ההוק המשופר ....
השינויים כוללים.
א. כנף מתכן חדש עם פרופיליי קצה ושורש שונים.
ב. דיהדרל נכון.
ג. מדפי פאולר.
ד. צינור כנף מסיביי פחמן

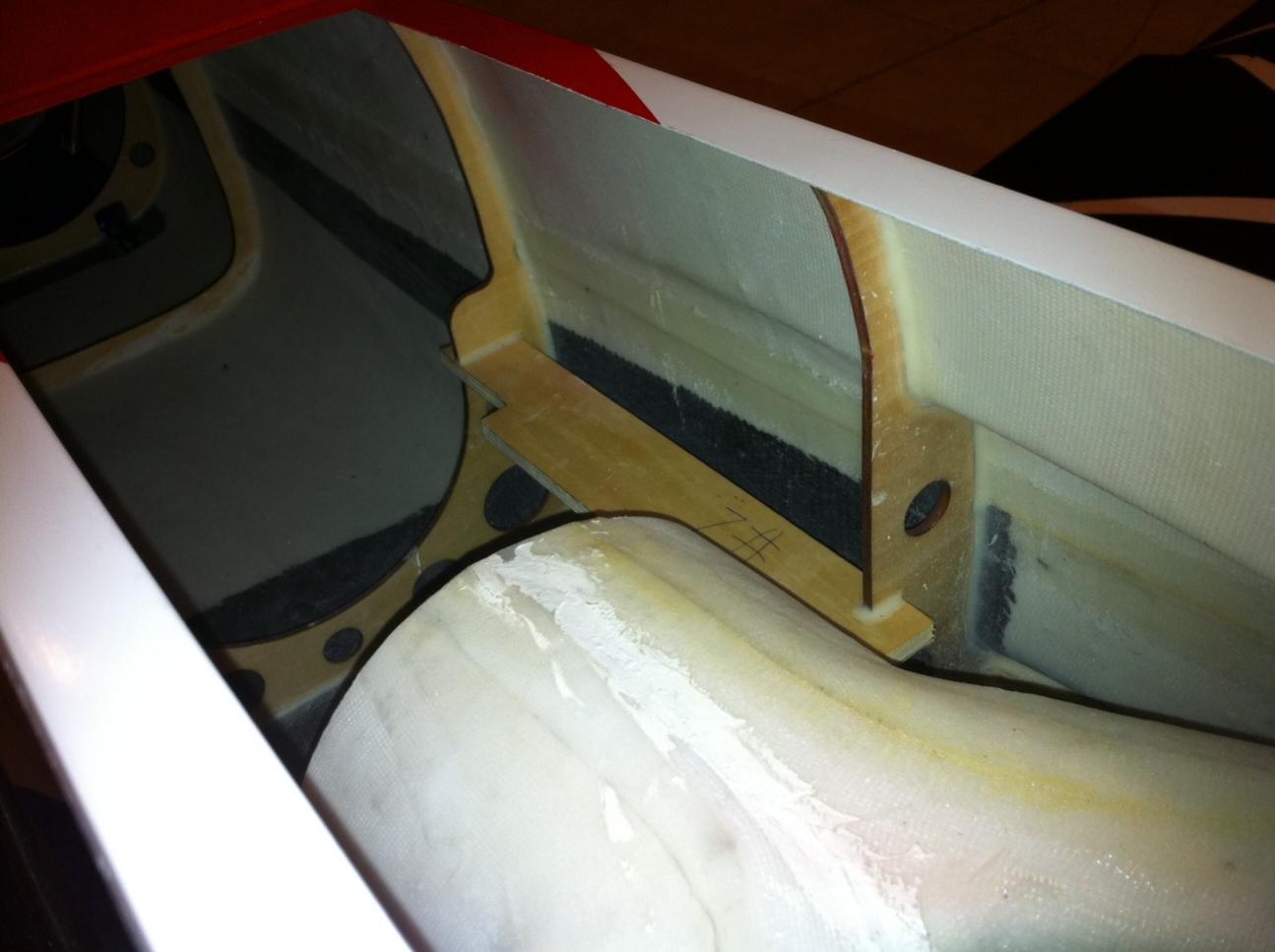

תכן מבנה משופר לגוף. כנף.מייצב גובה
תכן מכני חדש למנגנון מייצב גובה
חיסכון של כ1.2 קג במשקל המבנה ללא פשרות בחוזק.
