ולמקלט רדיו?
Printable View
ולמקלט רדיו?
את המקלט אני מקווה למקם מתחת לבליטה הקדמית.
אני אבנה (טוב לא ספציפית אני :rolleyes:) מודל של המקלט בסוליד ונראה אם זה יכנס.
אני מתכנן להשתמש במקלט 6 ערוצים של הX9. זה יספיק או שצריך להשתמש ב8?
1. AIL - גילגול
2. ELE - עילרוד
3. PITCH - פסיעה
4. RUD - סיבסוב
5. FL1 - מצב טיסה
6. THR - מנועים
ואפשר לדוגמא אבל לא חובה:
7. PID - כיוונים למערכת ייצוב
8. PID/LIGHT - או כל תוספת בעתיד
אני אפילו לא ידעתי איך לחבר את זה... תודה.ציטוט:
נכתב במקור על ידי Hagay
סוף סוף הגיעה השילדה.
קובץ מצורף 85093
כמה פרטים,
השילדה תוכננה בסוליד ויוצרה בהדפסה תלת מימדית (RP) מנילון עם אבקת זכוכית.
הדבר הגדול בהדפסה תלת מימדית זאת האפשרות לייצר חלקים מורכבים. כל השילדה היא חתיכה אחת מה תורם לעמידות ולקשיחות. החיסרון זה שפחות נוח לעבוד על השילדה אבל מתגברים.
ניסינו לחשוב על כל פרט אפשרי להכניס לתכנון כמו שקעים לשייבות של הברגים שמחזיקים את הבומים, חור משושה לאום של הבורג, חריצים לרצועה לסוללה (שיוצאים בדיוק מעל הפינים של הKK2 שזה קצת מקל על חיווט), פתחים בשביל לראות את המסך של הKK2,
חורים כל 45 מעלות בשביל אפשרות למתקון בתצורת +, חורים לתפיסת הבקרים (גאונות ;)) וקווי קונטור מוגבהים טיפה בשביל להשיג עוד קצת קשיחות.
המשקל של השילדה הוא 74 גרם.
ולתמונות:
החלק התחתון.
קובץ מצורף 85094
צד.
קובץ מצורף 85095
וסתם תמונה של המראה הכללי.
קובץ מצורף 85098
זה החור לאום.
קובץ מצורף 85096
וכמובן חתימת היצרן. :D
קובץ מצורף 85097
בגלל שהשלדה עשויה מניילון אפשר לצבוע אותה בבישול. כלומר להרתיח מים בסיר, לשים צבע בדים ולשים את החלק בפנים לרבע שעה.
קובץ מצורף 85099
ואחרי הצביעה.
קובץ מצורף 85100
הבקרים ממותקנים אנכית. זוכרים שהזזתי את הקבל? אז זה היה בשביל שיכנס בעמידה. הכבלים קצת נמעכים אבל אין ברירה.
והKK2 מותקן גם מצא לו מקום. היה די טריקי להכניס אותו כי הפינים נתקעו במחזיקי בומים. אבל אחרי קצת משחק וסיבובים הוא נכנס. אה, והייתי צריך לעגל לו את הפינות כדי שלו יתקע בבקרים.
קובץ מצורף 85103
את הדיסטרביושן התקנתי בחלק התחתון של השלדה, ואת הצפצפה של הלוח בין הKK2 לדיסטרביושן. תמונה גרועה אבל אפשר להבין.
קובץ מצורף 85104
חוץ מהשלדה הכנו בRP תושבות לסקידים שמתלבשים על הבום ומוברגים לחלק התחתון של המנגנון זנב. גם הם נצבעו בהמשך באדום.
קובץ מצורף 85105
הרכבת הבומים הייתה קצת סיוט. הייתי צריך להעביר מאריך סרוו, ואז להשחיל את הכבלים של הבקר, ואז עם פינצטה לדחוף את הבולטים, ואז לתמרן את המאאיך סרוו לתוך הבום דרך התושבת, ואז לפנות כבלים מהחור של הבורג, ועוד ועוד. אבל העיקר שהצלחתי.
אפשר גם לראות בתמונה איך הסקיד אמור לשבת בתושבת שלו.
קובץ מצורף 85106

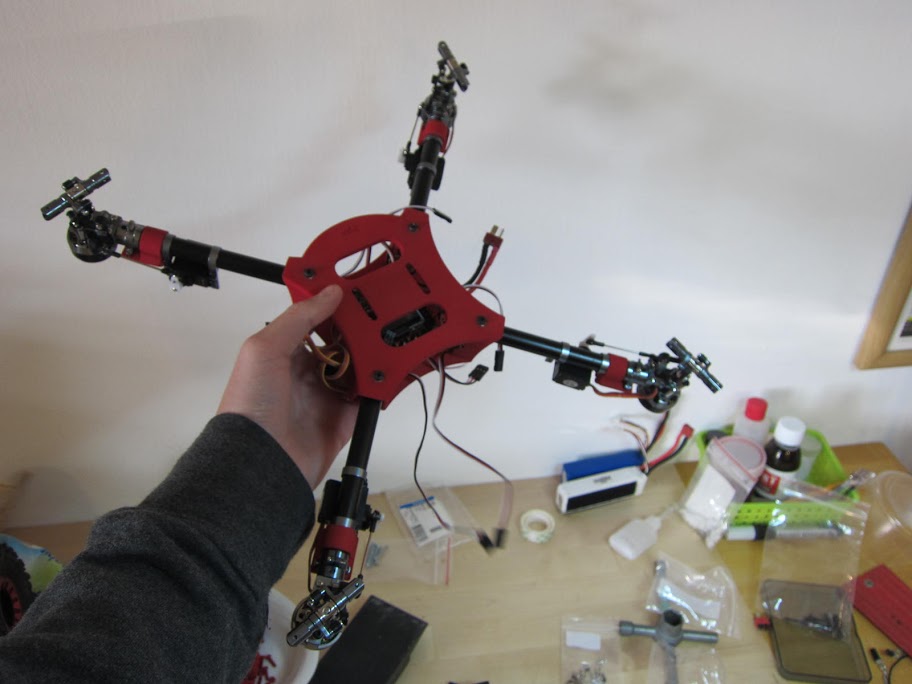

וכל הזרעות.
קובץ מצורף 85107
ועם הסקידים.
קובץ מצורף 85108
המרחק בין הלהבים יוצא די קטן. לא אמורה להיות בעיה נכון?
קובץ מצורף 85109
בינתיים המשקל הוא 560 גרם. זה בסדר לא?
הפעלתי קצת את המנועים ויש שתי בעיות.
1. המנועים לא מתחילים בדיוק ביחד, ואחד מאוד לא מתוזמן. אבל נראה לי שבתוכנה אפשר לכוון אותם. אולי בטעות לא תכנתתי את כולם אותו הדבר בדיוק.
2. יש מלא מלא רעידות. הקוואד מתחיל לזוז מרוב רעידות. (בלי להבים כמובן) אני מניח שחלק מזה קשור לזה שמנועים לא ממש מתוזמנים והמהירויות השונות גורמות לרעידות. וגם אולי צריך לאזן את המנגנונים. (ואין לי מושג איך)
יש למשהו רעיון איך לאזן את המנגנוני זנב?
את הסרוואים בינתיים לא הצלחתי להפעיל. חוץ מאחד. אבל זה בטח עניין של הגדרות.
מתן.
מחכה בקוצר רוח להתפתחויות
שאפו על רמת הביצוע עד כה
מאיפה מזמינים שילדה<?
תודה. :)ציטוט:
נכתב במקור על ידי Friman
כזאת ספציפת אי אפשר להזמין. זה CUSTOM. :Dציטוט:
נכתב במקור על ידי moshe.kadosh
ואללה מתן .. אתה תותח !
גם אם זה לא ימריא בחיים .. כל הכבוד !!
תודה רבה.ציטוט:
נכתב במקור על ידי guy1a
ואם זה לא ימריא עם פיצ' משתנה זה ימריא בתור קוואד רגיל.
ומה הכוונה שלך שאי אפשר לקנות שלדה ?
אני בא עםמזוודת $$$ אתה לא מוכר לי ???
Sent from my GT-I9100 using Tapatalk 2
.ציטוט:
נכתב במקור על ידי ebay007
אפשר את האתר?
אי אפשר, מתן הדפס את זה במדפסת תלת מימדית.
Sent from my GT-I9100 using Tapatalk 2
נראה טוב מאד ,
רמת ביצוע גבוה - שאפו!
נראה טוב. מחכים לסרטונים.. אם זה יעבוד זה יגרום לפעלולים של מסוק 700 חשמלי להיראות כמו שיט תענוגות במים בלי גלים
תכנית אפשר, אבל יש שתי בעיות,ציטוט:
נכתב במקור על ידי guy1a
1. זה יעלה הרבה.
2. העיצוב הוא אישי וככה זה ישאר. :p
כמו שגיא כתב, זאת מכונה שנמצאת בעבודה של אבא שלי. אתה יכול אני מניח לעשות אצלם עבודה. אבל זה לא זול.ציטוט:
נכתב במקור על ידי moshe.kadosh
תודה.ציטוט:
נכתב במקור על ידי s.mario
תודה. כרגע אני צריך לפתור את בעיית הרעידות. אני יכול להעלות סרטון של זה. אולי יעזור להבין איך לפתור את זה.ציטוט:
נכתב במקור על ידי MDreamer
כל בום כשלעצמו לא מייצר ממש רעידות, אבל ביחד זה כנראה מצטבר.
לגבי הרעידות תוריד את כל הלהבים ותבדוק מנוע מנוע בנפרד רק כך תדע איזה מנוע מזייף.. אחר כך תנסה לאזן את הלהבים ושוב לבדוק מנוע מנוע בנפרד. לדעתי זה נובע מאורך הציר וממשקל הלהבים שלדעתי יותר כבדים מפרופ רגיל.
עדיין לא הבנתי איך הפיץ׳ ישתלט שם על העניין.. תוכל להסביר?
הרעידות הן ללא להבים... אני לא רוצה לחשוב מה היה עם להבים.
מתן יש סרטון ביוטיוב על איזון מנועים לרחפן באמצעות אפליקציית אייפון לססמוגרפיה. נראה לי שבכל מקרה איזון מנועים עשוי לעזור פה. כמו כן מנגנוני זנב של 450 נוטים לסבול מחופשים בזרוע ה90 מעלות, מה שיכול לייצר לך רעידות משמעותיות כשמכפילים פי 4 על אותו המישור. כדאי לבדוק חופשים במנגנוני הזנב ולשאוף לצמצם אותם כמה שאפשר.
ציטוט:
נכתב במקור על ידי ebay007
דווקא יש מצב שעם להבים לא יהיו כל כך חופשים.
השפיל .. לא יודע איך להסביר.
אז אני אסביר... יכול להיות שהרעידות נובעות מחופשים במנגנוני הזנב. להבים יוסיפו מסה וימשכו את הגריפים החוצה ובכך למשל החופש הקל בגריפים, שהוא מקובל במנגנוני זנב של מסוקי 450, עשוי לפחות תחת עומס. יחד עם זאת חופשים אחרים כמו חופש של זרוע ה90 מעלות לא תלויים ישירות בעומס ואם הם קיימים רצוי לטפל בהם לפני הוספת הלהביםציטוט:
נכתב במקור על ידי guy1a
פשוט כיף לעקוב אחר השרשור הזה..
שאפו מתן. מומלץ בחום לקופון!!
אני מכיר את האפליקצייה והסרטון, אבל לא הצלחתי כל כך להשתמש בזה בעבר.מה גם שאני לא מצליח להפעיל כל מנוע בנפרד.ציטוט:
נכתב במקור על ידי Friman
תודה. :)ציטוט:
נכתב במקור על ידי Shahars
חדשות רעות, התפחם לי בקר.
ניסיתי לתכנת דרך המחשב ולא הלך. חשבתי אולי יש איזו בעיה חשמלית אז חברתי עם קרוקודילים ישירות לכבלים, אחרי כמה נסיונות להתחבר לתוכנה פתאום הבקר התחיל להעלות עשן. אבל לא ברור לי למה פתאום הוא נשרף ולא בחיבור הראשוני.
אז אם למשהו יש בקר TURNIGY PLUSH 10A שנקנה לאחרונה או שיודע שיש לו מעבד של SILEBS ומוכן למכור במחיר הגיוני אני אשמח לקנות.
ניסית לצרוב אותו ? גרסה לא מתאימה ? פיוזים לא מתאימים ?
