15-08-2010, 20:55:57
MDreamer

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי guyst

אחלה משקפיים אבל קצת יקרות...
אני מחפש Trimersion video goggles שנמכרות באזור ה-$100, מחפש בסבלנות... :)

אם זה יעזור לך ואתה צריך לקנות 2 אני מתחייב על זוג במחיר הזה + עלות משלוח + עלות מכס.
15-08-2010, 21:01:29
guyst

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי MDreamer

אם זה יעזור לך ואתה צריך לקנות 2 אני מתחייב על זוג במחיר הזה + עלות משלוח + עלות מכס.

כרגע יש לי רק שתי עיניים...:p
אבל אשאל את המורה שלי ביסודי - "ילדים אני רואה מי מדבר, יש לי עיניים בגב":D
15-08-2010, 21:10:10
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

לא השרדות...
15-08-2010, 21:38:39
liorz055

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

Wipeout
אני מת להשתתף בכזו תוכנית...
15-08-2010, 21:43:04
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

שיחקת אותה ליאור
15-08-2010, 21:54:59
אייל שפירא

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי alexk

5 נקודות למי שמזהה את התוכנית שראיתי במשקפיים...

ציטוט:

נכתב במקור על ידי Shay

השרדות

איזה הישרדות?
קוראים לזה Whipeout וזה כמו הישרדות פוגשת שעשועון יפאני משולב עם "אמריקן גלדיאטור"...
נראה כאילו גננות סאדיסטיות עיצבו את התחרויות שם.
16-08-2010, 20:09:49
slayer111

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

זה התוכנית שכל המתחם על המים?
19-08-2010, 00:48:18
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

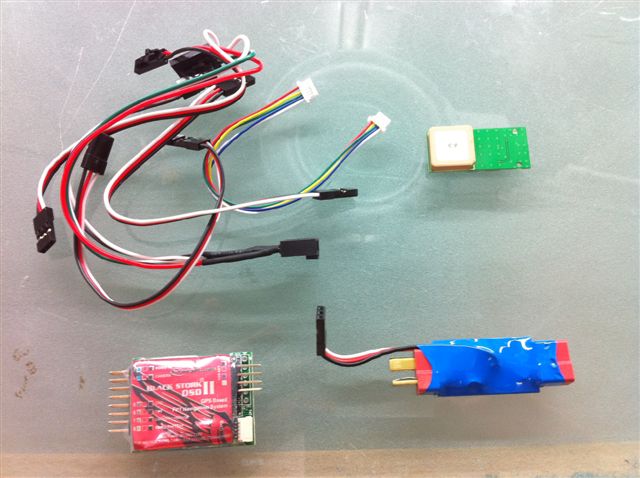

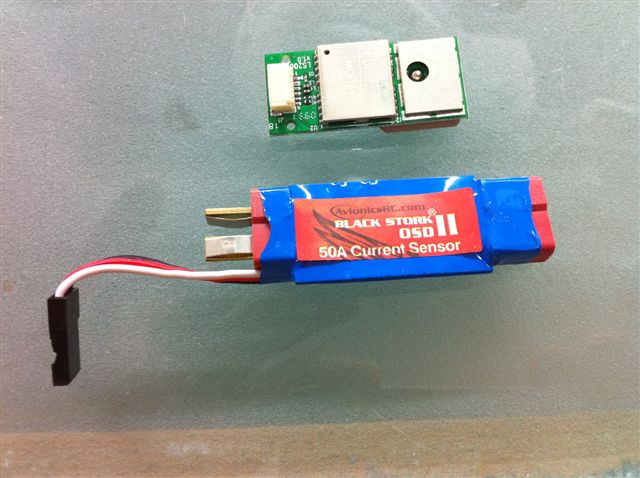

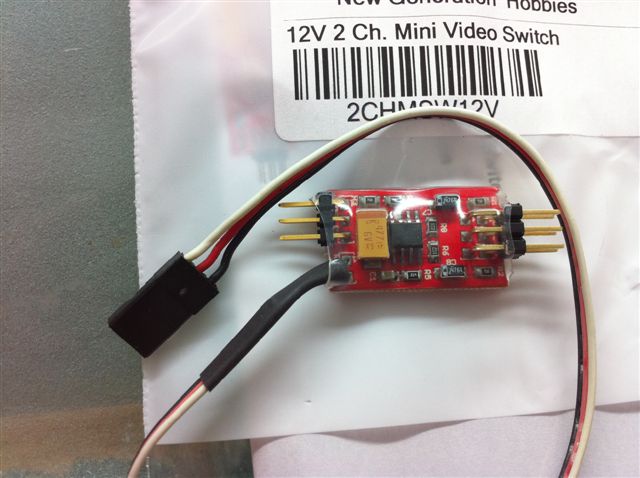

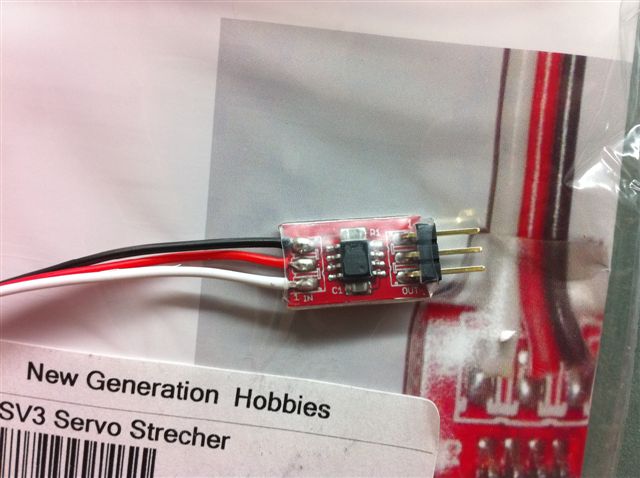

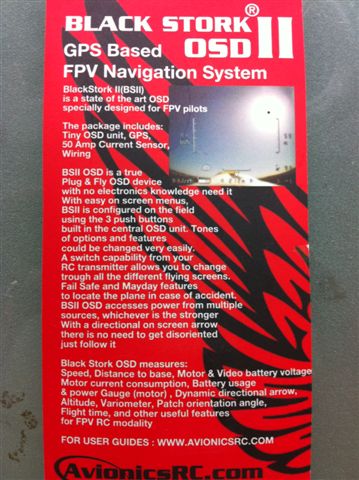

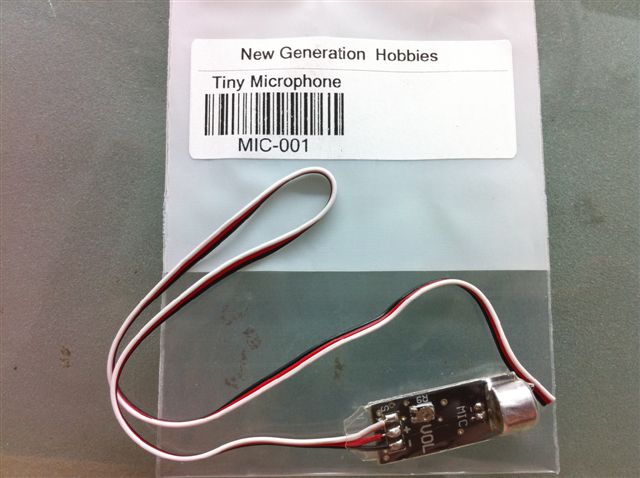

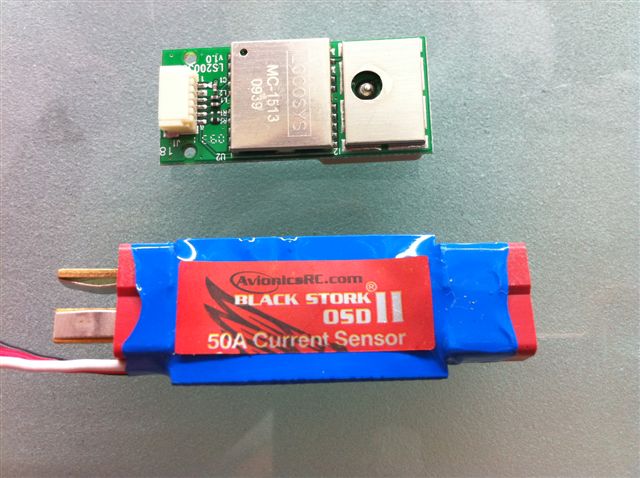

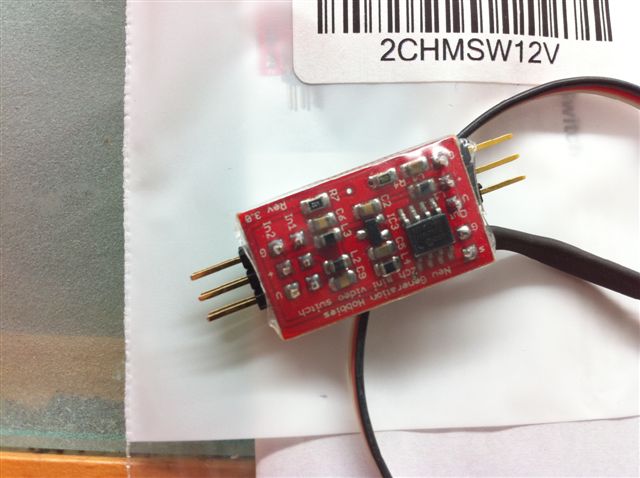

הגיע ה - OSD, הסוויטצ' של הוידאו, מרחיב טווח של הסרוו והמיקרופון ,קצת תמונות :

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

http://www.efly.co.il/forums/blog_at...1&d=1282171275

המסך 4.3 שמקליט גם הגיע כבר לארץ כולל המשדר מקלט, בתחילת השבוע אני קופץ עם האישור של משרד התקשורת לשחרר את המשדר מקלט
19-08-2010, 04:32:05
flyman

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

איך מחברים את כל זה ?
19-08-2010, 06:34:12
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

לאט לאט ובזהירות
19-08-2010, 09:46:42
motiganot

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

אלכס אתה מתכוון למשדר 1.5W שקניתה ?
קיבלתה אישור ממשרד התקשורת לשחרר אותו מהמכס ?
את זה אני חייב לראות :eek: .
19-08-2010, 23:38:42
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

מוטי קיבלתי אישור חריג... בגדול לא הייתי מנסה לרוץ מול משרד התקשורת לגבי ציוד ללא שם ובכאלה הספקים.

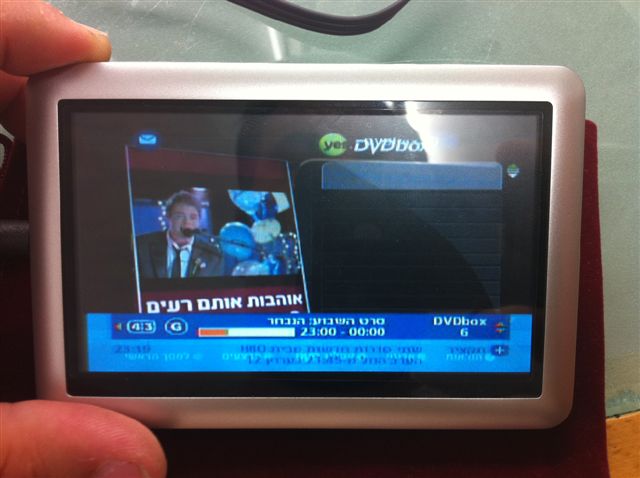

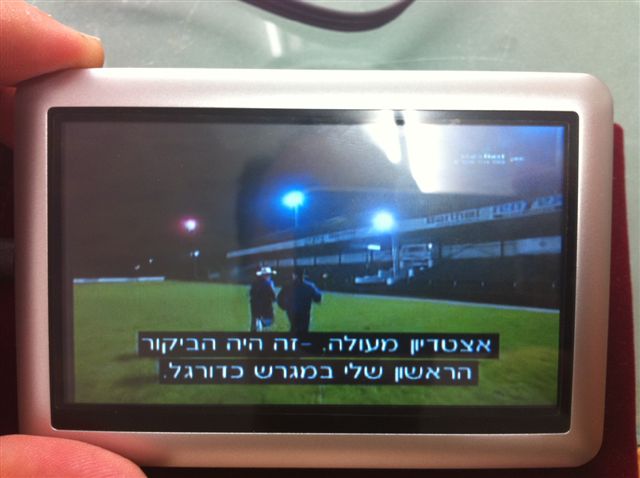

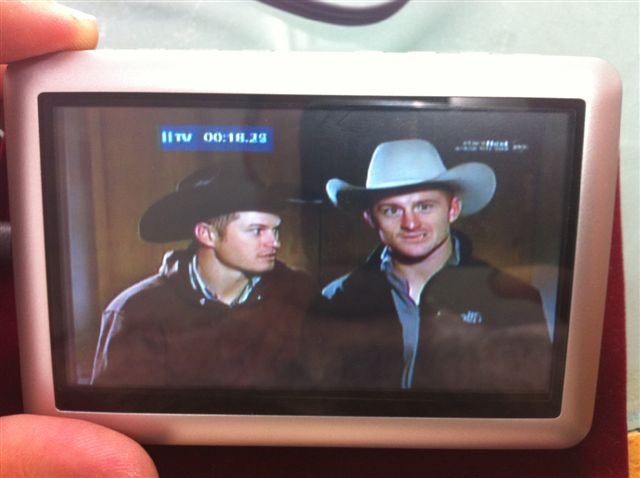

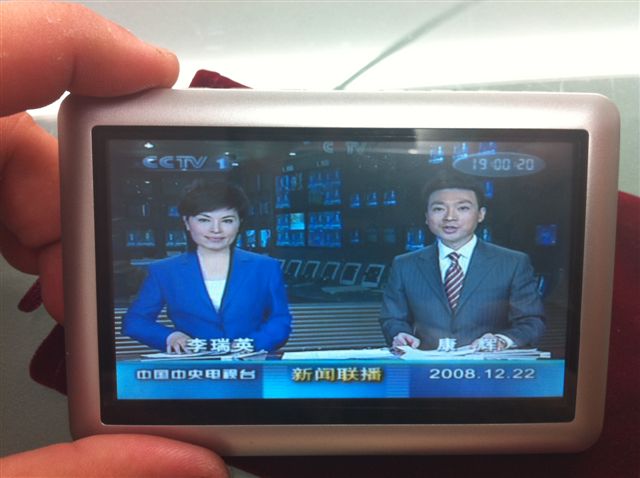

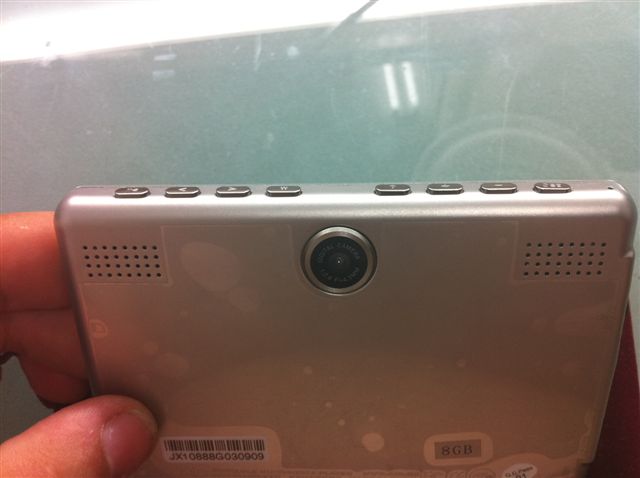

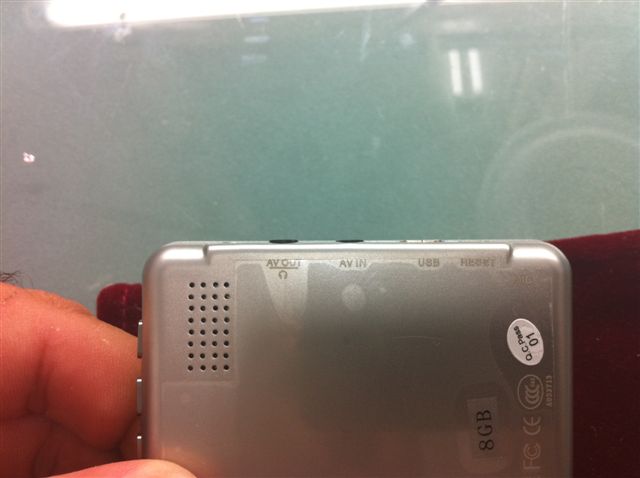

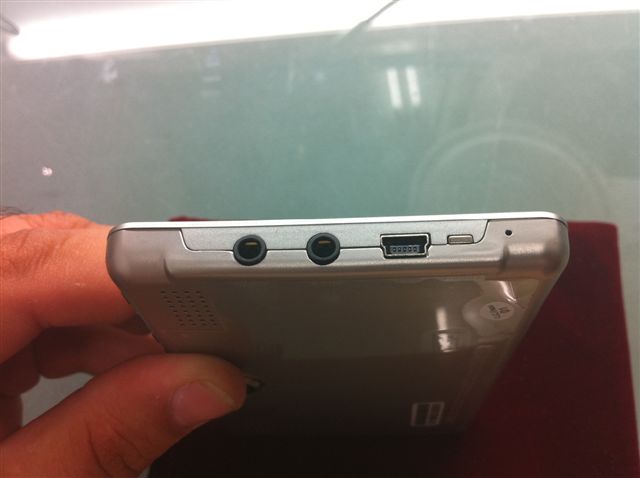

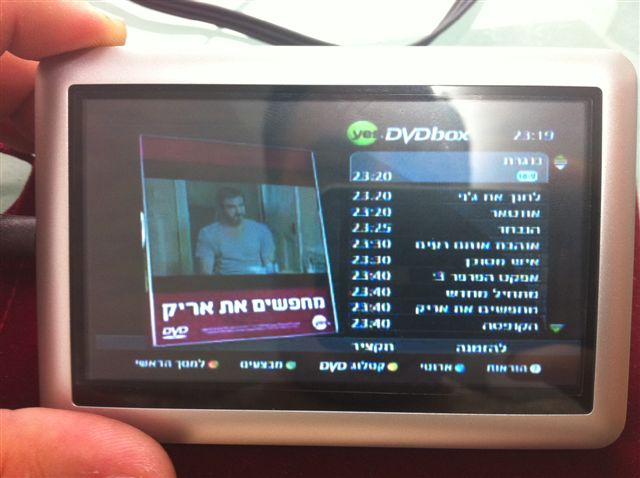

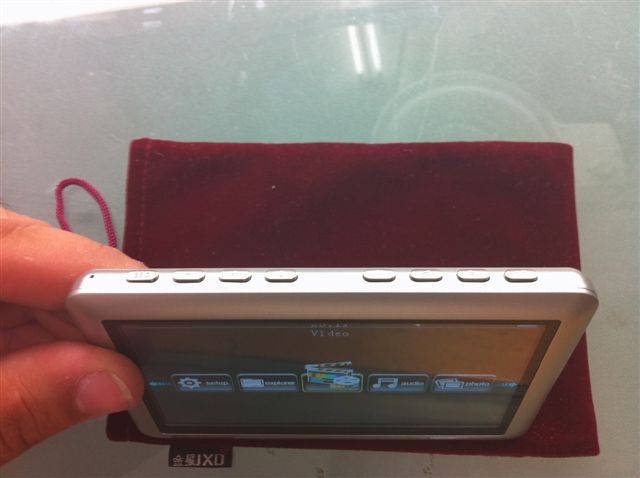

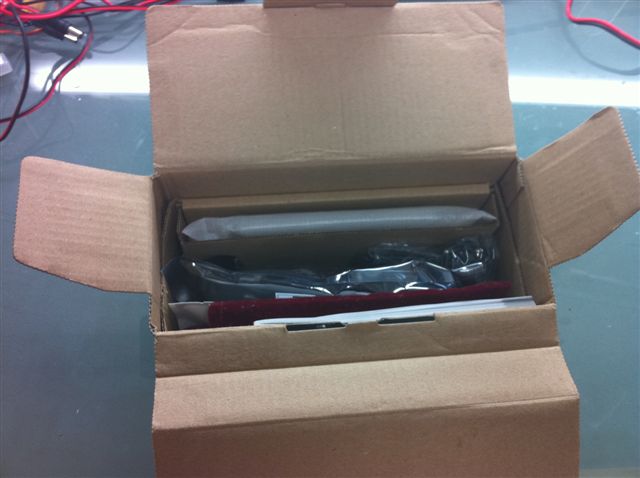

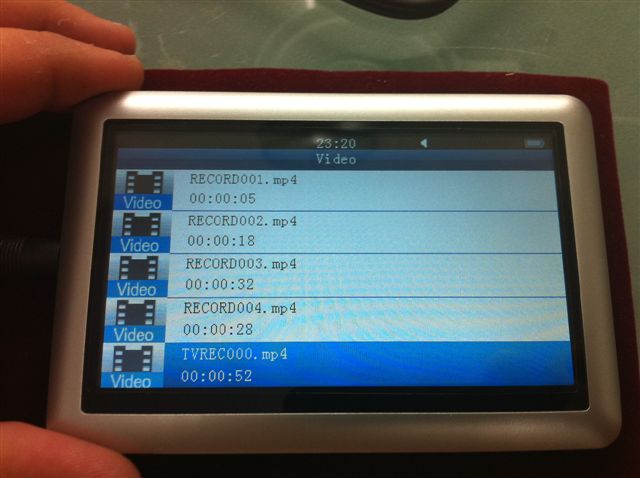

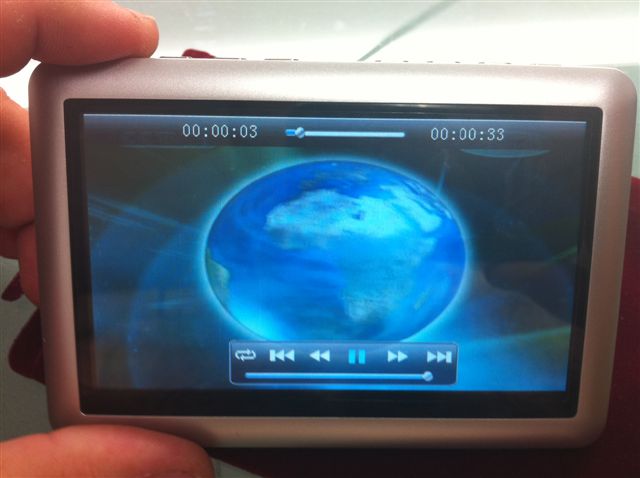

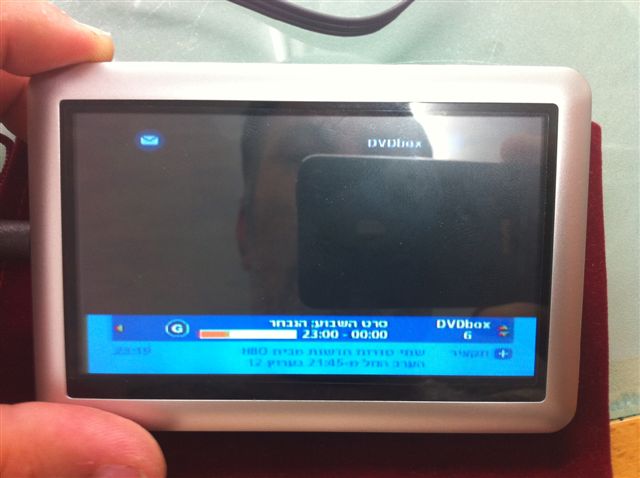

קיבלתי את יחידת המולטימדיה היום והיא די מרשימה ובעלת יכולות רבות :

גימור מתכת, נראה מאוד איכותי ומרשים, כולל משחקים, נגן מוזיקה נגן סרטים וספרים אלקטרוניים.

יתרונות :

1. מגיע כבר עם 8GB זיכרון פנימי.
2. כניסת AV להקלטת או צפייה במקור חיצוני.
3. יציאת AV להקרנת סרטון למסך חיצוני.
4. בעל חריץ הרחבה נוסף של כרטיס מיקרו SD.
5. בעל מחבר מיני USB להעברה קלילה ומהירה של הקבצים המוקלטים למחשב, באם מדובר בתמונות, קבצי סאונד או סרטונים מוקלטים
6. !!! מאפשר חיבור בטור ליציאת ה - AV של משקפי הוידאו ובכך מבטל את הצורך במפצל וידאו, אמנם יש הנחתה קלה בעוצמת האות שנראת במשקפיים אבל היא זניחה לטעמי.

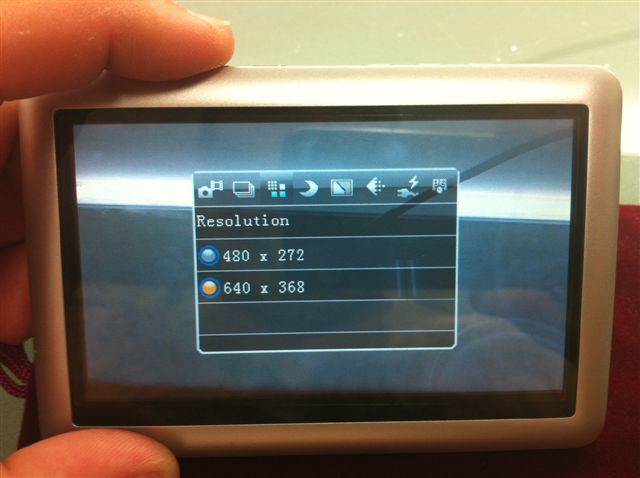

7. ניתן לבחור בין 2 רזולציות הקלטה של וידאו.
8. סוללה נטענת, לא נבדק כמה זמן עובדת אבל נראה שתוכנן לעבוד זמן ארוך
9. קל לתפעול לא הצצתי אפילו בחוברת והסתדרתי עם התפריטים בקלות
10. כולל מצלמה ומאפשר צילום תמונות סרטוני וידאו ותזכורות קוליות
11. זוג רמקולים די חזק.

חסרונות :

א. אין אופציה לכוון עוצמת תאורה(לפחות לא מצאתי), בכל מקרה מיועד לשימוש ביום אז לא ממש בעיה אלא אם כן אתם מייעדים את זה לנגן לשימוש גם במקומות חשוכים.
ב. באמת ובתמים חשבתי שהיחידה תהיה עם מסך מגע - !!! היא לא עם מסך מגע !!! כל התפעול נעשה עם כפתורים בחלק העליון.

קצת תמונות :

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

http://www.efly.co.il/forums/blog_at...1&d=1282252423

זהו ביום ראשון או שני תמונות של המשדר מקלט ואז למלאכת ההרכבה
20-08-2010, 00:03:48
motiganot

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ממש אל תתלהב מהמקליט הזה.
קנתי כזה כבר לפני מס' חודשים ולאחר כמה טיסות איתו
העברתי אותו לילד הקטן שלי עם תוכניות מוקלטות של דורה .

אם אתה צריך אותו רק כדי לראות טיסה במקרה של איבוד טיסן אז בסדר.
אבל בכל מה שקשור לעשות משהו אחר עם הסרטון זה יוצא באיכות ממש ירודה.
ראיתי גם שהם שינו את הרזולוציה אצלי זה רשום בכלל 720 אצלך הם כתבו
משהו יותר דומה למציאות.
20-08-2010, 00:45:05
guyst

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי alexk

מוטי קיבלתי אישור חריג... בגדול לא הייתי מנסה לרוץ מול משרד התקשורת לגבי ציוד ללא שם ובכאלה הספקים.

קיבלתי את יחידת המולטימדיה היום והיא די מרשימה ובעלת יכולות רבות :

גימור מתכת, נראה מאוד איכותי ומרשים, כולל משחקים, נגן מוזיקה נגן סרטים וספרים אלקטרוניים.

יתרונות :

1. מגיע כבר עם 8GB זיכרון פנימי.
2. כניסת AV להקלטת או צפייה במקור חיצוני.
3. יציאת AV להקרנת סרטון למסך חיצוני.
4. בעל חריץ הרחבה נוסף של כרטיס מיקרו SD.
5. בעל מחבר מיני USB להעברה קלילה ומהירה של הקבצים המוקלטים למחשב, באם מדובר בתמונות, קבצי סאונד או סרטונים מוקלטים
6. !!! מאפשר חיבור בטור ליציאת ה - AV של משקפי הוידאו ובכך מבטל את הצורך במפצל וידאו, אמנם יש הנחתה קלה בעוצמת האות שנראת במשקפיים אבל היא זניחה לטעמי.
7. ניתן לבחור בין 2 רזולציות הקלטה של וידאו.
8. סוללה נטענת, לא נבדק כמה זמן עובדת אבל נראה שתוכנן לעבוד זמן ארוך
9. קל לתפעול לא הצצתי אפילו בחוברת והסתדרתי עם התפריטים בקלות
10. כולל מצלמה ומאפשר צילום תמונות סרטוני וידאו ותזכורות קוליות
11. זוג רמקולים די חזק.

חסרונות :

א. אין אופציה לכוון עוצמת תאורה(לפחות לא מצאתי), בכל מקרה מיועד לשימוש ביום אז לא ממש בעיה אלא אם כן אתם מייעדים את זה לנגן לשימוש גם במקומות חשוכים.
ב. באמת ובתמים חשבתי שהיחידה תהיה עם מסך מגע - !!! היא לא עם מסך מגע !!! כל התפעול נעשה עם כפתורים בחלק העליון.

קצת תמונות :

]

זהו ביום ראשון או שני תמונות של המשדר מקלט ואז למלאכת ההרכבה

לינק?
20-08-2010, 00:52:07
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

יש לינקים לכל הציוד שהזמנתי בתחילת האשכול הזה, הנה זה שוב :

מסך תצוגה נוסף עם מסך 4.3 אינטש JXD 990 המסוגל גם להקליט את טיסת ה - FPV :

http://www.lowpricerc.com/product_in...roducts_id=998
http://www.lowpricerc.com/images/JXD-990-enlarge.jpg
20-08-2010, 00:58:29
guyst

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי alexk

יש לינקים לכל הציוד שהזמנתי בתחילת האשכול הזה, הנה זה שוב :

מסך תצוגה נוסף עם מסך 4.3 אינטש JXD 990 המסוגל גם להקליט את טיסת ה - FPV :

http://www.lowpricerc.com/product_in...roducts_id=998
http://www.lowpricerc.com/images/JXD-990-enlarge.jpg

בשעה כזו מי זוכר.... תודה:)
20-08-2010, 09:24:19
עודד מזור

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

אלכס, אחלה שרשור ותודה על ההשקעה בצילומים וכן הלאה.

מאוד עוזר.
22-08-2010, 21:38:39
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

הגיעו האביזרים האחרונים.

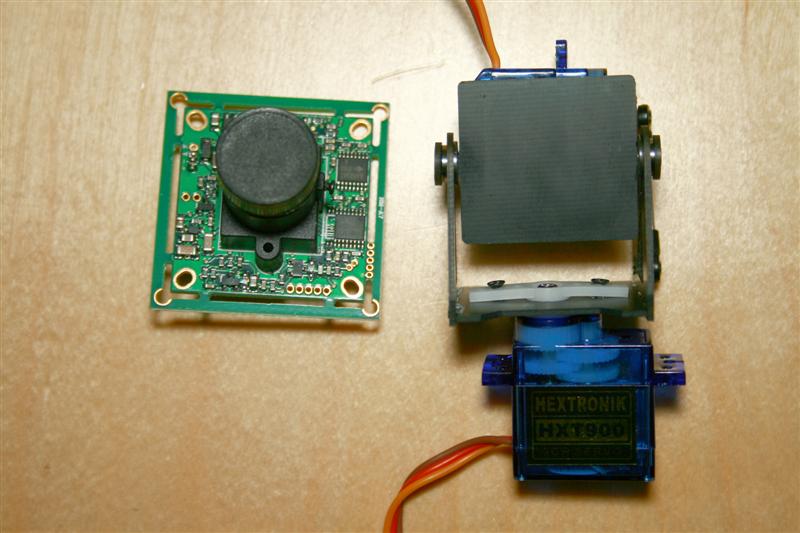

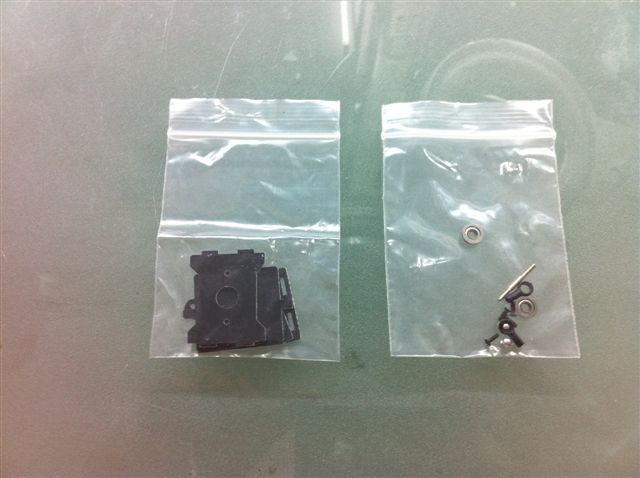

2 תמונות ראשונות - תושבת מצלמה לחיבור 2 סרוואים מפיבר בחלקים.

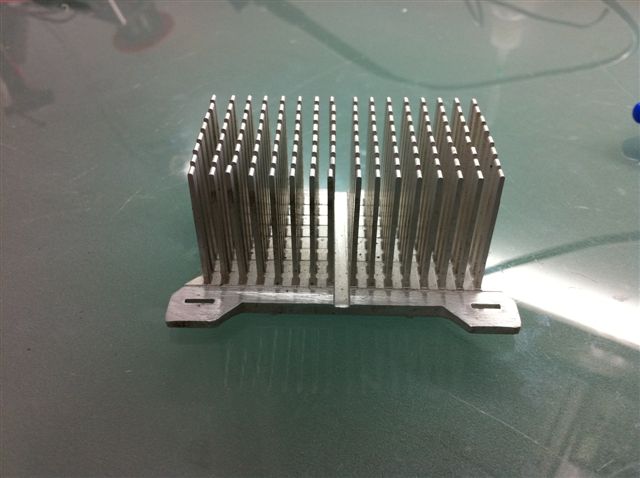

3 תמונות אחרונות - צלעות קירור שיוצמדו עם סילקון תרמי לגב המשדר (נלקח מלוח אם ישן של מחשב PC)

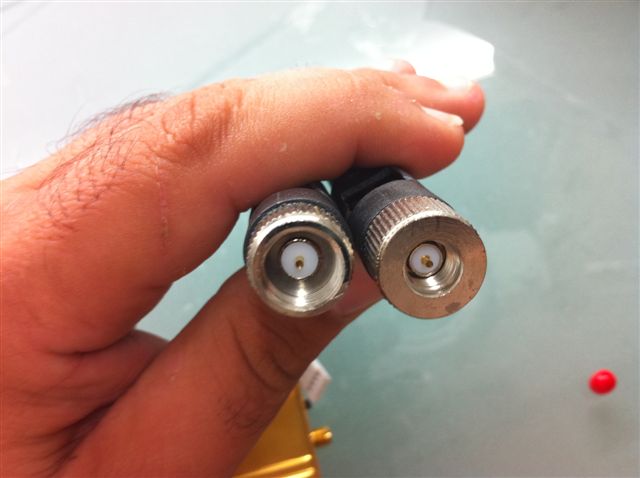

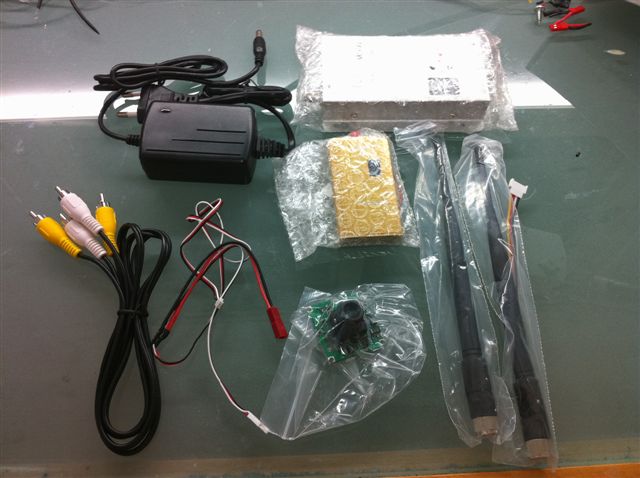

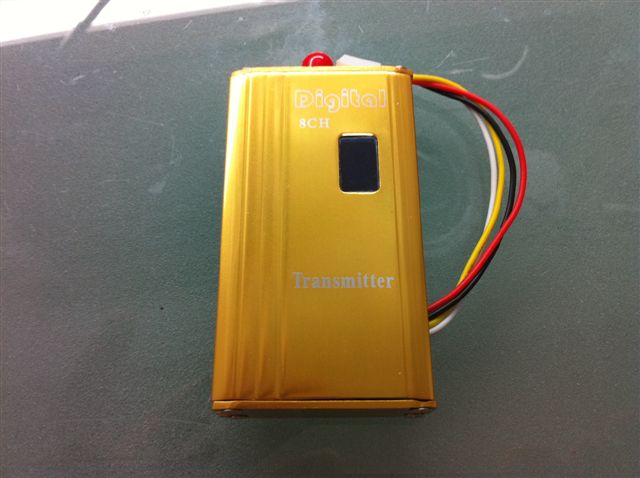

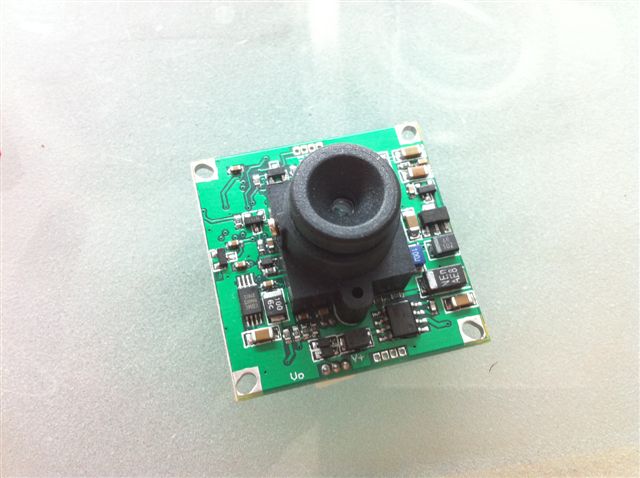

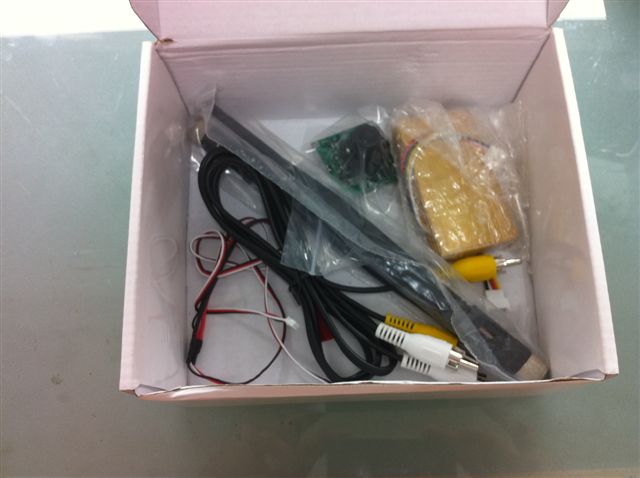

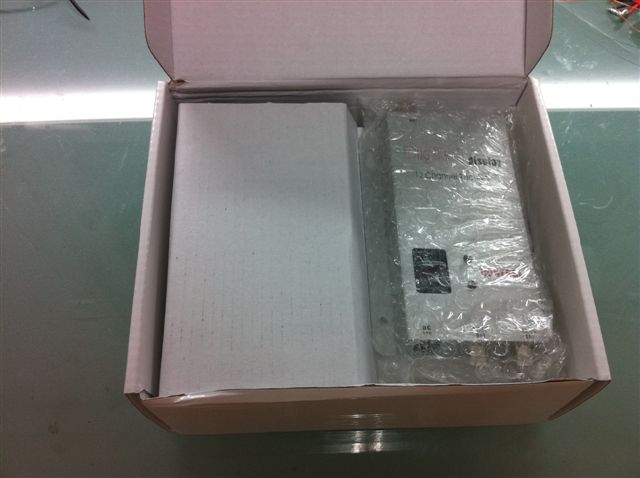

שאר התמונות הם של ציוד TX + RX

משקלים בפועל :
משדר - 82 גרם.
אנטנת RF למשדר - 27 גרם.
מצלמה - 13 גרם.
כבלי חשמל לחיבור חשמל, מצלמה, משדר למטוס - 6 גרם
מאונט מצלמה - 7 גרם (בתכנון להוסיף 2 סרוואים 9 גרם HXT900).
סוללה מתוכננת לדחוף את המערכת באויר - 3 תאים 1000 מילי - 80 גרם.
צלעות קירור נוספות למשדר - 40 גרם

סך הכול 273 גרם (לא כולל OSD משולב GPS ורגש זרם)

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

http://www.efly.co.il/forums/blog_at...1&d=1282504947

בינתיים אני יכול לספר מהפעלה יבשה של העסק :

למשדר יש 4 תדרים, עם מפסק שיכול לברור בין המצבים - מתחמם יחסית לאחר כ - 10 דקות עבודה אך זה היה צפוי למשדר כזה
למקלט יש 8 ערוצים שניתנים לשינוי עם מפסק.
בהפעלה בשטח בנוי עבד לטווח של כ - 170 מטר דרך כמה קירות ומבנים מסתירים.

לא מאמין שייצא לי להכין את כל הקונסטלציה לסוף השבוע, אולי נרים את המערכת ככה באויר רק עם מצלמה ומשדר להטסה קלילה בטווח עין.

פרטים בהמשך.
22-08-2010, 21:53:04
igalr

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

עם האנטנה של המקלט תהיה מאוד מאוד עדין .
החלק שעגול עם ההברגה מתנתק בקלות.

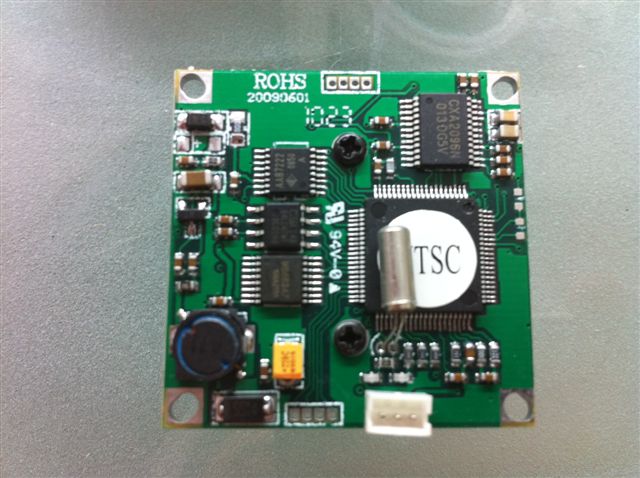

שים לב לגביש במצלמה הזו .
חובה לקבע אותו . טיפת דבק חם או אפוקסי.
22-08-2010, 22:03:18
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

יגאל תודה על הטיפ, בגדול אני מתכוון להכניס את כל המצלמה לשרינק שקוף ולעשות רק חור לעדשה.

לא הבנתי ממש איך לחבר תאת המיקרופון, יש לי חיווט אחד פנוי שיוצא מהמשדר אז אני מתאר לעצמי שהחוט השחור של המצלמה ושל המיקרופון יהיו משותפים ושהחוט הפנוי מיועד לערוץ הקול ???

אשמח לקבל קצת הכוונה לגבי חיבור המיקרופון...
22-08-2010, 22:11:41
igalr

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי alexk

יגאל תודה על הטיפ, בגדול אני מתכוון להכניס את כל המצלמה לשרינק שקוף ולעשות רק חור לעדשה.

לא הבנתי ממש איך לחבר תאת המיקרופון, יש לי חיווט אחד פנוי שיוצא מהמשדר אז אני מתאר לעצמי שהחוט השחור של המצלמה ושל המיקרופון יהיו משותפים ושהחוט הפנוי מיועד לערוץ הקול ???

אשמח לקבל קצת הכוונה לגבי חיבור המיקרופון...

הנה טיפ לגבי המיקרופון :
הוא מיותר.

יכול להיות שהגוף קרור למשדר הוא מיותר.
נסה לקבע מחוץ לרכב ותבדוק את החום תוך כדי נסיעה .
22-08-2010, 23:06:15
MDreamer

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

הצלחת להרכיב את ה PT של הסיני?
23-08-2010, 01:32:37
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

עוד לא התחלתי להרכיב את תושבת ה - Pan/Tilt , למה ?
23-08-2010, 06:59:12
MDreamer

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

תרכיב ואז תחזור עם תובנות. אני לא רוצה להשחית את המוח שלך עדין. מעניין אם תגיע לאותן מסקנות
23-08-2010, 07:20:56
אייל שפירא

1 קבצים מצורפים

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

קיבלתי הבוקר את המצלמה ב 25$ מאי-ביי.
האם לתובנות שהמצלמה גדולה בכ150% מהתושבת אתה מתכוון, מעיין?

http://www.efly.co.il/forums/attachm...1&d=1282540759

רוחב המצלמה: 38 מ"מ
רוחב המצלמה ללא השוליים: 31.8 מ"מ
רוחב התושבת 26 מ"מ

ציטוט:

נכתב במקור על ידי igalr

שים לב לגביש במצלמה הזו .
חובה לקבע אותו . טיפת דבק חם או אפוקסי.

שתי שאלות:
מה זה הגביש מכל החלקים שמולחמים מאחור? הפחית העגולה הכסופה? (או שזה קבל?)

ומישהו יודע על כמה V המצלמה פועלת? לא כתוב כלום בעמוד באי-ביי, או בשירשור הישן פה ולא מצאתי גם בRCG...
23-08-2010, 07:52:06
igalr

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

הגביש זה החלק הכי רגיש לרעידות , וזה החלק שמרחף באוויר עם הרגליים הדקות והארוכות . בתמונה של אלכס זה החלק הכסוף שמסתיר את המדבקה הלבנה על הרכיב המרכזי.

במצלמה שקנית צריך לחתוך את השוליים כך שהמידות האמיתיות שלה קטנות יותר.
23-08-2010, 07:58:40
אייל שפירא

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

סבבה אליו התכוונתי. גם במצלמה שלי יש כזה בדיוק.

וידוע לך לכמה תאים היא מתאימה?
23-08-2010, 08:07:38
igalr

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

המצלמה עובדת על 3 תאים
מאוד מאוד חשוב הקוטביות
קוטביות לא נכונה נשרפת מיד
23-08-2010, 08:10:48
MDreamer

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

בסבירות גבוהה היא עובדת או על 5V או על 12V יש גם מצב ל 9V אבל אני מאוד סקפטי.
חבר לה סוללת מקלט 5V ותראה אם רואים תמונה. אם לא.. חבר לה 12V וכווץ את הטוסיק או שתשיג סולללת 9V ותחבר ואז תפחד לחבר 12 כי לא תדע האם זה המתח המינימלי שהיא עובדת בו או המתח שהיא מתאימה אליו.. קיצר כווץ את הטוסיק.
בדוק קוטביות לפני כן, אני מקווה שב eBay לפחות זה כתוב
23-08-2010, 08:15:51
igalr

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ד"א היה לי PAN/TILT בקונספציה כזו והבעיה שנתקלתי בה הוא נדנודים ב TILT שנבעו מהקיבוע לסרוו PAN.
בקיצור החופש הטבעי בסרוו ה PAN גרם לנדנודים מעצבנים.

http://www.efly.co.il/forums/showthread.php?t=20548
23-08-2010, 11:26:44
KNO3

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

כמה נוח שמדבקה מסתירה את המקום שבו אמורה להיות החותמת של סוני על השבב :rolleyes:

אולי מדובר במצלמות שנמכרות ב17$ בebay כולל משלוח?

המצלמות ב25$ של ebay עובדות על 12V. את הקוטביות קל לזהות בזכות הכבל שמסופק.
23-08-2010, 13:39:17
אייל שפירא

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי KNO3

המצלמות ב25$ של ebay עובדות על 12V. את הקוטביות קל לזהות בזכות הכבל שמסופק.

אכן 12V
קיבלתי תשובה מהמוכר.
אני מקווה אולי מחר להביא אותה איתי לעבודה ולהקליט בדיקה של עמידות לטילטולים ולשינויי תאורה.
23-08-2010, 15:11:36
motiganot

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי alexk

יגאל תודה על הטיפ, בגדול אני מתכוון להכניס את כל המצלמה לשרינק שקוף ולעשות רק חור לעדשה.

לא הבנתי ממש איך לחבר תאת המיקרופון, יש לי חיווט אחד פנוי שיוצא מהמשדר אז אני מתאר לעצמי שהחוט השחור של המצלמה ושל המיקרופון יהיו משותפים ושהחוט הפנוי מיועד לערוץ הקול ???

אשמח לקבל קצת הכוונה לגבי חיבור המיקרופון...

אתה לא חייב לחבר את החוטים של המצלמה והמקרופון ביחד.
פשוט תחבר 12V לחוטים האדום והשחור של המיקרופון והחוט הלבן מתחבר לאותו
חוט פנוי שיוצא מהמשדר.

לפי דעתי מיקרופון זה דבר מאוד שימושי ומשאיר אותך "בקשר" עם הטיסן .
אתה שומע את המנוע וגם את הסרווים כאשר המנוע בסרק.
אני בטיסן שאין לו OSD פשוט מחבר מד מתח לסוללה וכאשר הסוללה
http://www.hobbycity.com/hobbycity/s...ery_Monitor_3S
יורדת מתחת 10.5V המד מתח מצפצף ואז אני שומע את זה במיקרופון.
23-08-2010, 16:20:14
KNO3

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי אייל שפירא

אני מקווה אולי מחר להביא אותה איתי לעבודה ולהקליט בדיקה של עמידות לטילטולים ולשינויי תאורה.

מבחינת טילטולים אין לך מה לדאוג, ומבחינת עמידות היא פשוט טנק אחרי שמקבעים את הגביש.

כמו רוב מצלמות הCCD (בניגוד ל CMOS), אתה יכול לקבל בחשיפה נכונה או את השמיים או את הקרקע, וזה מפריע במיוחד בשעות שבהם השמש נמצאת מול המצלמה.
השינוי עצמו נעשה במהירות מספקת, לדעתי.
23-08-2010, 20:30:22
dror

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

אלכס, ידוע לך מה הקוטביות של חיבור המתח למקלט? קניתי מערכת דומה מהסיני (למעט הספק נמוך יותר של המשדר) ואני לא רוצה לעשות טעות גורלית בחיבור :rolleyes:
23-08-2010, 20:35:54
אייל שפירא

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי dror

אלכס, ידוע לך מה הקוטביות של חיבור המתח למקלט? קניתי מערכת דומה מהסיני (למעט הספק נמוך יותר של המשדר) ואני לא רוצה לעשות טעות גורלית בחיבור :rolleyes:

לי יש כזה סט מקלט+משדר מBEVRC וגם מצלמה מאי-ביי ועל כולם החיבור הוא פלוס באמצע ומינוס מסביב.
23-08-2010, 21:18:04
dror

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

ציטוט:

נכתב במקור על ידי אייל שפירא

לי יש כזה סט מקלט+משדר מBEVRC וגם מצלמה מאי-ביי ועל כולם החיבור הוא פלוס באמצע ומינוס מסביב.

תודה. הצלחת למצוא באיזשהו מקום דיאגרמת חיבורים, הסברים כתובים, משהו?
23-08-2010, 22:28:55
אייל שפירא

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

יש בסך הכל כפתור אחד על המקלט והמשדר, והוא מדפדף בין 4 (משדר) או 8 (מקלט) תדרים קבועים בסטנדרט מראש, שמוצגים על המכשיר.
חוץ מזה אין שום חלקים זזים או חיבורים משונים שראיתי.
23-08-2010, 23:09:04
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

מעיין, בגדול לגבי התקנת ה - PT יש מדריך שמישהוא הרכיב וצילם :

http://chrmoll.de/dokuwiki/doku.php?...t_kamerahalter

אם מישהו צריך תרגום לגרמנית אני אשמח לעזור...

אני מקווה שאני יגיע להרכבת ה - PT מחר ואז אגיע לתובנות + דיווחים.

אני לא מודאג מגודל המשטח בתושבת וגודל המצלמה, נחבר איזה ספייסר מספוג או קלקר.

דרור, אייל צודק, פלוס באמצע מינוס בחוץ, תואם למטען שטח 12 וולט של כל המטענים המהירים או מטען שטח באלאנסר של ESKY או Turnigy, בניתי מתאם כזה עם חיבור של קונקטור XT60 ו - JST שאוכל לחבר סוללות עם קונקטורים משני הסוגים - אני ינסה לפרסם תמונה של הכבל שבניתי בקרוב.

דרור אני לא מבין למה אתה מסתבך עם קוטביות ודיאגרמות, הציוד שאני הזמנתי הגיע כבר עם כבל מוכן שמתחבר למשדר ולמצלמה עם יציאת טעינה של 12 וולט בחיבור JST, מה אתה לא קיבלת כזה כבל ?

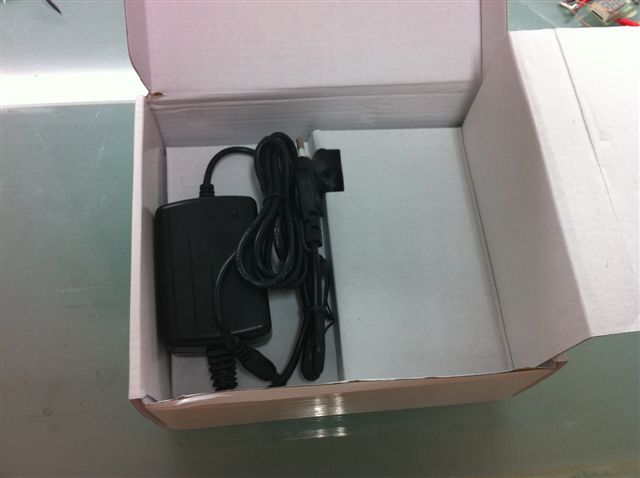

שים לב לתמונה הבאה בה הכול מחובר :

http://www.efly.co.il/forums/blog_at...1&d=1282504947

אם תרצה אני יכול לשלוח לך אותה באיכות יותר גבוהה
23-08-2010, 23:36:42
alexk

תגובה להודעה: בשעה טובה הזמנתי לעצמי ציוד FPV - סטאפ למתחילים - מורה נבוכים

הנה עוד מדריך מפורום הובי שמסביר איך להתקין את ה - PT :

http://www.hobbyking.com/hobbyking/f...?TID=8739&PN=1

סתם 2 רעיונות שאני זורק לאויר, אפשר לחבר את המצלמה עם פלאח קטן למשטח הקטן המיועד או מצד שני אפשר לחבר את כל העסק הפוך, את הסרוו למשטח הקטן של המצלמה ואת המצלמה על המשטח הגדול שאינו מגביל... (רק שצריך לקדוח כמה חורים קטנים נוספים).

Show 40 post(s) from this thread on one page
