יגאל כל הכבוד,
השינויים שביצעת הם רק התחברות לכבל גי פי אס? או שביצעת את כל מה שמופיע בrcgroups
תודה
Printable View
יגאל כל הכבוד,
השינויים שביצעת הם רק התחברות לכבל גי פי אס? או שביצעת את כל מה שמופיע בrcgroups
תודה
לא ביצעתי כל שינויים.
יצרתי את כבל הפיצול וטענתי את התוכנה.
למדידת זרם ומתח יש לי מודול מד זרם/מתח אבל כנראה שלא אשתמש ורק אקצר את 12V מהמצלמה לאחת הכניסות עם מחלק המתח.
אני צריך עזרה עם טעינת התוכנה, אין לי ניסיון בדברים האלה.......
אפשר לינק לכבל החיבור למחשב לטובת הטעינה? או אם אפשר לייצר אותו זה יהיה מהר יותר....
ואיך מבצעים את התהליך
תודה,
זה הכבל
https://code.google.com/p/minnazaosd/wiki/SolderGPS
את התוכנה טוענים כמו כל תוכנה אחרת בסביבת ארדואינו
כדי להעלות את התכנה ל-OSD אתה צריך מתאם FTDI 5v שמתחבר סיריאלית ל-OSD ו-USB למחשב.
אחרי שהצטיידת בחיבור USB וכרטיס חיבור בין ה-minimosd לבין המחשב,ציטוט:
נכתב במקור על ידי Bsh
אני חושב שיסייע לך המדריך הבא: http://www.youtube.com/watch?v=9mSeuFvWqfg
שים לב שמה שתבחר בריבועים בשמאל- יופיע לך בשידור לקרקע. אתה יכול גם למקם כל נתון על המסך היכן שנוח לך.
אנסה לסכם את התהליך (אשמח להערות) :
1. דף המיזם כאן.
2. רכוש minimosd שיש לו רגליות (יש ב-HK, עולה כ-18$)
3. הצטייד בלוחות ההרחבה ובפאנלים לפי ההנחיות, והלחם את כל הרכיבים לפי ההנחיות.
4. הורד את גרסת העדכון של הפרוייקט מדף המיזם.
5. הצטייד בכרטיס חיבור ובכבל חיבור USB.
6. http://www.youtube.com/watch?v=9mSeuFvWqfgאת ה minimosd החדש.
7. וזה הזמן לעשות טסטים לפני המראה....
בהצלחה.
חיברתי את כניסת ה BATT ל12V שבמחבר הוידאו , ועכשיו יש לי מדידת מתח. החיבור הזה מתאים רק לסוג ה OSD הספציפי שמחלקי המתח כבר עליו.
סטיה של בערך חצי וולט ממודד חיצוני, לא ממש נורא אכייל בהזדמנות הראשונה ואחרי שאבדוק תפעול מלא עם נתוני GPS.
קובץ מצורף 100745
יגאל,
אם אני רואה נכון לפי התמונה שלך אז הרגליים של ה GPS שאמורות להתפצל הן 1,3,4 ? (כנ"ל לגבי ה LED ? )
אני שואל כי היה קשה לי לראות את זה בתמונות שהבחור פרסם באתר ולא בא לי לפרק את הפלאג.
תודה
סליחה, טעות שלי.
הלד 2,3,4
אני לא חיברתי את הLED בכלל, נראה לי מיותר.

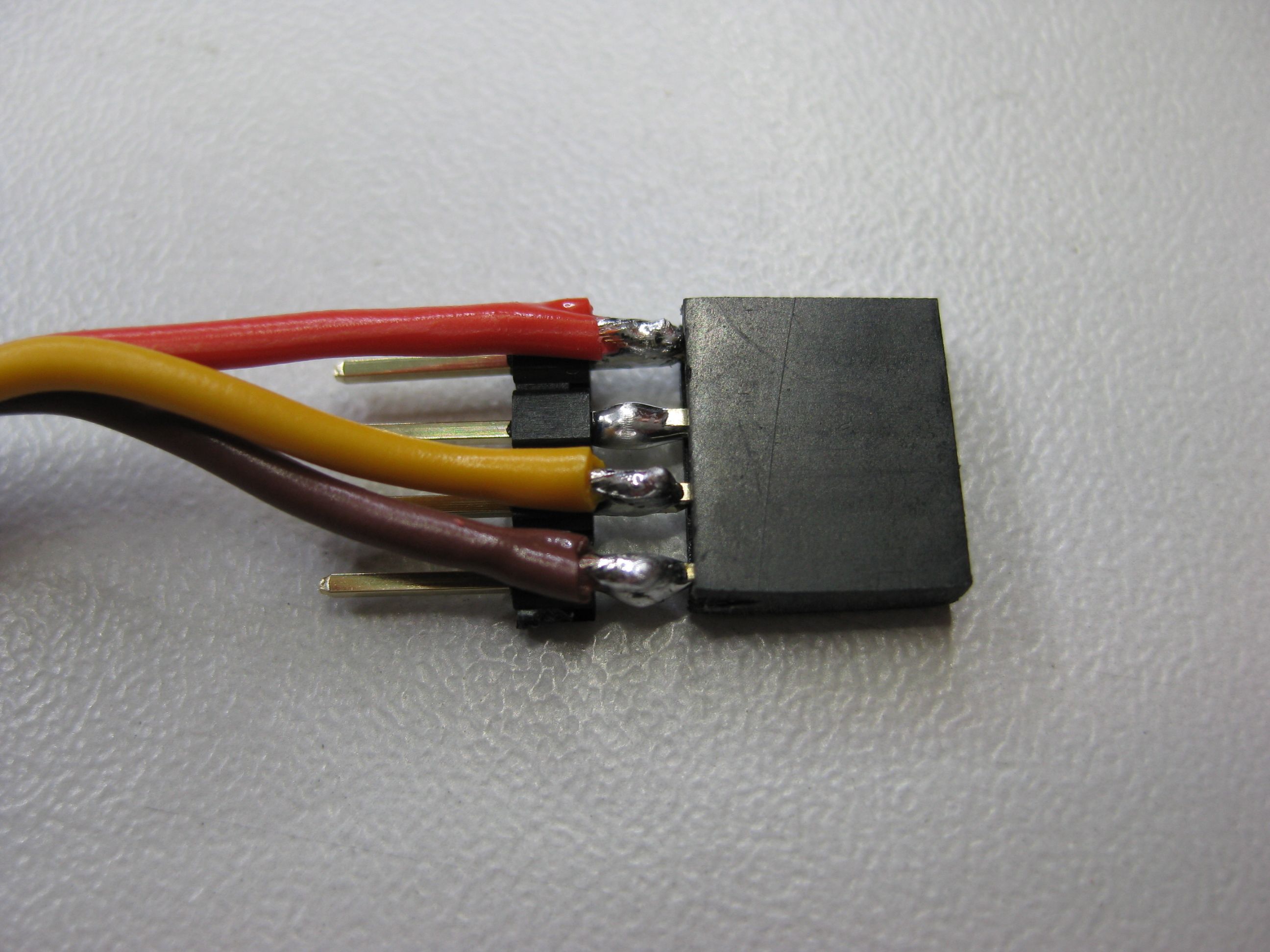

הכבל שאני הרכבתי נראה בידיוק ככה :
קובץ מצורף 100759
והוא מחובר על כבל הנאזה בידיוק ככה :
קובץ מצורף 100760
השתמשתי באותם צבעים בידיוק.
סבבה,
מה נותן לנו ה LED אם הוא לא בגדר "חובה" ?
כמו ה LED החיצוני של הנאזה.
נותן אינדיקציה אם יש התראת מתח - מיותר כי בOSD יש מדידת מתח אמיתית
נותן אינדיקציה של MODE בו נמצא הנאזה - מויתר באופן כללי.
נותן אינדיקציה למצב GPS - מיותר כי רואים את מספר הלווינים ב OSD.
בקיצור הלד מיותר.
בקשר ל FTDI
האם המתאם הזה מתאים ?
http://www.ebay.com/itm/3-3V-5-5V-FT...item58a481198e
מישהו הזמין ועבד איתו ?
הסיני מוכר את הצ'ופציק הקטן הזה ב 15 דולר במחסן האירופאי וזה נמכר באיביי ב 17 שקל.
תודה.
לא, אתה צריך משהו כזה:
http://www.ebay.com/itm/FTDI-Basic-B...item4ab78f09e8
הפינים נמצאים על ה MinimOSD, לכן על הצורב שלך אתה צריך נקבות.

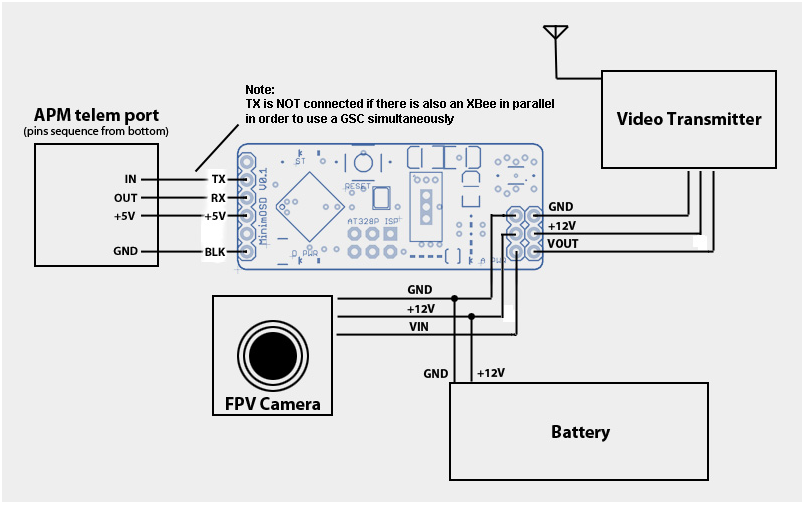

שלום לכולם, אני בדיוק עובד על החיווט ונתקלתי בתרשים המצורף.
השאלה היא כזו:
המשדר וידאו שלי (Lawmate 1.2) עובד על 5v והנאזה מוציאה 5v.
אז חשבתי במקום להשתמש ביציאה "12v out" של ה osd ואז לשים beck בינו לבין המשדר פשוט להוציא מתח מהנאזה למשדרקובץ מצורף 100908 ואת הוידאו מה osd.
מה דעתכם ?
סוף סוף סיימתי מצ"ב תמונה.
מה שכן... יש לי כמה "חורים קטנים".
1- איך אני מוציא RSSI.
2- משום מה כשאני בוחר להציג אחוז סוללה הוא מציג לי כנראה זרם שרק הולך ועולה כמו counter - למוה משמאל.
מישהו יודע לשפוך קצת אור על הנושא.
תודה
http://img.tapatalk.com/d/13/12/12/rydahyju.jpg
Sent from my GT-I9300 using Tapatalk 2
עוד מישהו עשה את זה חוץ ממני ומיגאל?
אני שואל אני מנסה להבין מה כל כניסה וכניסה ואני לא מוצא אף תרשים של הכניסות של הבורד הבא:
http://witespyquad.gostorego.com/min...am-mod-v1.html
אני מנסה להבין איזו כניסה קשורה ל RSSI ואילו רגליים ל horizon.
לגבי ה RSSI ראיתי כניסה שרשום לידה TXTSSI אבל אני לא בטוח בזה.
מישהו יכול לעזור בבקשה?
תודה ושבת שלום לכולם
Sent from my GT-I9300 using Tapatalk 2
קבל :
https://code.google.com/p/rush-osd-d.../Hardware_Mods
כל השינויים שיש כאן כולל הנגדים, נמצאים כבר על הלוח.
RSSI מתחבר לרגל 26 של המעבד
אפשר לראות כאן :
http://arduino.cc/en/uploads/Main/Ar...-schematic.pdf
שרגל 26 היא A3 בארדועינית מדוברת
בידיוק כמו שרגל 23 המשמשת למדידת מתח היא A0
נו ? יש חדש ? שווה ? אמין ? מסובך ?
אני ממתין לשלי מהסיני ורוצה לדעת למה להיערך...
תודה,
רועי
אני צריך עזרה,
חיברתי את הרגליים ללוח הminimosd , חיברתי את הלוח בעזרת המתאם והכבל המתאים
למחשב והפעלתי את התוכנה של הארדואינו.
עכשיו אם מישהו יכול לכוון אותי עם איזה קבצים אני צריך לצרוב מכיוון שיש כמה וכמה גרסאות
ניסיתי לחבר את הלוח למסך ואני לא רואה כלום לי זה נראה משונה ........
אם אפשר גם מהי צורת החיבור הטובה ביותר כשהמצלמה שלי מקבלת 5 וולט......
תודה רבה לכולם
שלחתי לך בפרטי
Sent from my GT-I9300 using Tapatalk 2
הלחמתי, צרבתי, חיברתי הכל עובד מעולה !!!
חוץ מ.. חיווי מתח סוללה.. ואני לא מקבל התראת סוללה נמוכה (למרות שחיברתי את ה-LED ויש חיווי מצוין על GPS\ATT\MAN)
שמתי מחלק מתח בכניסה של 4700 מול 10K אום אבל החיווי תקוע על 17 וולט, אני מניח שצריך כיול בתוכנה אבל לא בא לי להלחים עוד רגל למעבד בשביל להיכנס לתפריטים..
מישהו הצליח לכייל את מד המתח?
בתוכנה באחד הקבצים אפשר להגדיר את יחס הנגדים
אם אני זוכר נכון ברירת המחדל היא 5.5
לפי היחס שלך אתה צריך לשים
2.12
נ.ב.
נראה לי שיחס שלך הוא נמוך מדיי
השתמשתי בקובץ HEX מוכן כי התוכנה לא התקמפלה לי, קימפלת? או שיש קובץ חיצוני לHEX?
עדכון: התקמפל עכשיו אחרי שימוש בספריות
באמת יופי של פיתרון
עדיין נראה שיחס חלוקה של 2.12 הוא לא מספיק
ב 3 תאים 12.6V מתקבל מתח של 5.94V שזה מעבר ליכולת המדידה (5V) יכול להיות שיש שם VREF גבוה יותר כך שמתאפשר למדוד מתחים גדולים מ 5V בכל אופן היתי מגדיל את מחלק הנגדים .
המכנה הוא המתח שנופל על שני הנגדים:
4700/14700*12.6
יוצא בערך 4V שזה בטווח הדינאמי..
אשים יחס 3.12
היום הטסתי עם המערכת פועל מקצה לקצה .... ה RADAR מציג תווים משובשים, כנראה שצריך לעדכן פונטים לרכיב ה MAX
צריך, יש באתר מידע איך עושים..ציטוט:
נכתב במקור על ידי igalr
צריך קודם לצרוב גרסא שעובדת בBITRATE אחר, אז לצרוב תווים ואז לצרוב חזרה את גרסת הנאזאOSD.
בסוף הסתבר שהATMEGA שלי יודע לקרוא מתח אנאלוגי עד 1.1 בלבד מה שהביא אותי לחפש נגד 50K כדי לחלק נכון,
עכשיו עובד מצוין, אפילו חיברתי ערוץ נוסף שמאפס את הטיימר כשדורכים את הנאזא :)
אם זה לא חוצפה, אפשר לקבל רשימת קניות ?
קניתי את ה MINIOSD מ HK זה בטח יגיע בימים הקרובים עבר חודש... וגם קניתי את הכרטיס שצורב לבקר את התוכנה.
נשאר לי נגדים, רגליים ומניי ירקות... מאיפה משיגים ?
אם לא יקדימו אותי אעשה מדריך להכל , אבל אני ממש אשמח אם יקדימו אותי :)
נגדים: זול וקל, מכל הסוגים והמינים
http://www.ebay.com.au/itm/ALL-Value...E:L:OC:US:3160
חיבורים לGPS וLED אם תרצה לשמר את המחבר
http://www.ebay.com/itm/10-Pcs-1x4-S...E:L:OC:US:3160
מיקרו-כירורג עבור הרגליים ;)
יופי של שרשור :)
נגדים עולים 10-20 אגורות בכל חנות אלקטרוניקה בישראל כך ש2-3 שקלים זה המון נגדים.
אני ממליץ לרכוש את ה OSD עם הנגדים וחיבורים עליו , המחיר קצת יותר יקר בגלל המשלוח אבל עצם העובדה שלא צריך לקמבן הלחמות חוטים על הרכיב ישירות ונגדים למדידת מתח מוכנים משפרת אמינות וזה לא פחות חשוב במקרה של רחפן .
במחיר של 10-20$ מקבלים תוצאה סופית זהה לOSD של DJI הדורש שדרוג דיי יקר לבעלי V1 וה OSD של DJI בכלל לא אפשרי לגרסת ה LITE.
יגאל, למה אתה מתכוון כשאתה אומר radar?ציטוט:
נכתב במקור על ידי igalr
Sent from my GT-I9300 using Tapatalk 2
ציטוט:
נכתב במקור על ידי igalr
יגאל, אפשר לינק למוצר עם נגדים וחיבורים עליו?
כפי שכתבתי אני קניתי מכאן :
http://witespyquad.gostorego.com/min...am-mod-v1.html
יש כבר חיבור ומחלקי נגדים למדידת מתח,זרם,RSSI
אני השתמשתי רק במתח אולי בעתיד אחבר גם מד זרם.
ה RADAR מציג את מיקום הקוואד יחסית לבית ואת המרחק
שים לב לוידאו :
http://youtu.be/AZ5tjZ9oWXM?t=3m28s
יש חץ שמראה לאן הכלי מסתכל והמרחק מהמרכז הוא המרחק מהבית .
ה 250 מימין אומר שהסקלה היא 250 מטר והיא משתנה בהתאם לטווח מהבית
הבנתיציטוט:
נכתב במקור על ידי igalr
Sent from my GT-I9300 using Tapatalk 2
יגאל,
אני לא רואה שהרדאר מציג משהו משובש....
אתה יכול להאיר את עיניי בבקשה.
מה שכן מעצבן אותי.... יש לי מסך 7 אינטש והנתונים נחתכים בצדדים.... בא לי לשבור אותו
Sent from my GT-I9300 using Tapatalk 2
