"גרמלין" F3J

מדהים כל הכבוד

לאחרונה סיימתי גוף חדש לגרמלין.
הגוף הזה מוריד את משקל הטיסה לכ-1950 גרם עם סטאפ חשמלי צנוע.
בנוסף יש לי יכולת להוסיף בלסט (משקולות) במרכז הכובד לתנאים של רוח.
אולי בעתיד אני אוריד מעט משקל מהזנב עם הגה גובה מעט יותר קל מכיוון שהגה הגובה הנוכחי הוא בריון אמיתי (40 גרם) ויש לי בחרטום 50 גרם משקולת לאיזון.
היום הייתה תחרות F5J והתחרתי איתו בלעדית.
אין כמו לנצח תחרות עם דאון שתיכננת ובנית בעצמך.
התנאים לא היו פשוטים ועשיתי עליות קצרות שמוסיפות ניקוד (גובה טיפוס התחלתי = קנס לניקוד הסופי) כך שלא היה פשוט בלשון המעטה...
מספר תמונות מיום ההטסה אתמול וגרפים מהתחרות היום

הוספתי חורי קירור למנוע, שניים מכל צד.
מאין "הכן רכבך לקיץ" :D

היום הגיע תורי לבנות את היצירת מופת הזאת...
נתחיל בתודה ענקית לרועי שנותן להשתמש בתבניות שלו!!

הטיסן שאני מתכנן לבנות הוא טיסן שהייה חשמלי עם כנף על טהרת הקוולאר - הסיבה לזה היא כלכלית (הרבה יותר זול) ומכיוון שזה דאון חשמלי אז אין צורך בכנף יותר חזקה מיזה.
את הבניה אני אעשה לאט (מאד) ולכן זה יהיה שירשור ארוך.

היום התחלתי את הבניה מהפוד, הפוד יהיה צבוע באדום עם חופה לבנה, הפוד בנוי בעיקר מקוולאר כדי שיהיה שקוף ל2.4, בגוף יש כמה חיזוקי קרבון במקומות הבעיתיים, חיזוק של 2 שכבות פיבר חד כיווני עם פס Airex ביניהם.

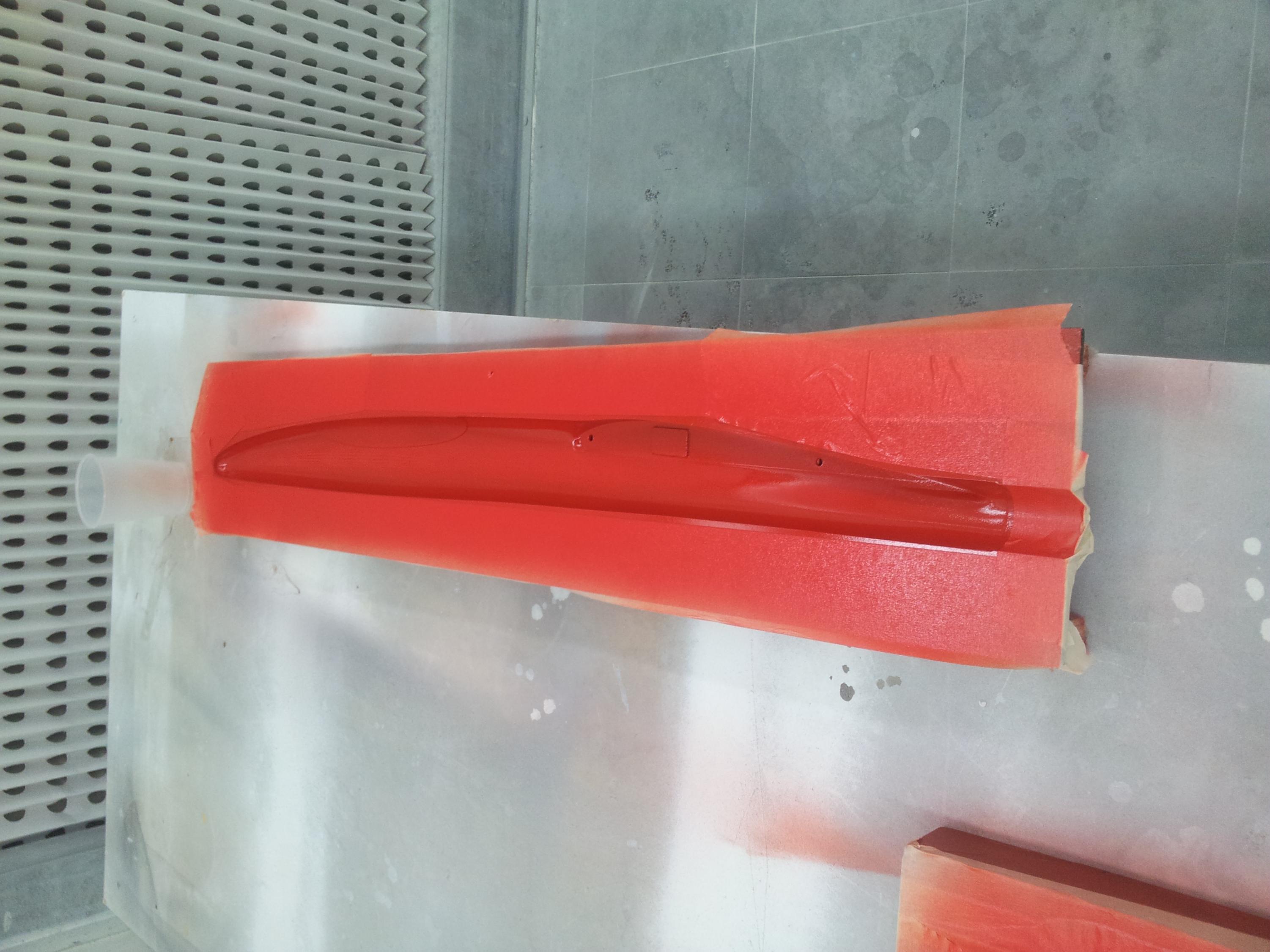

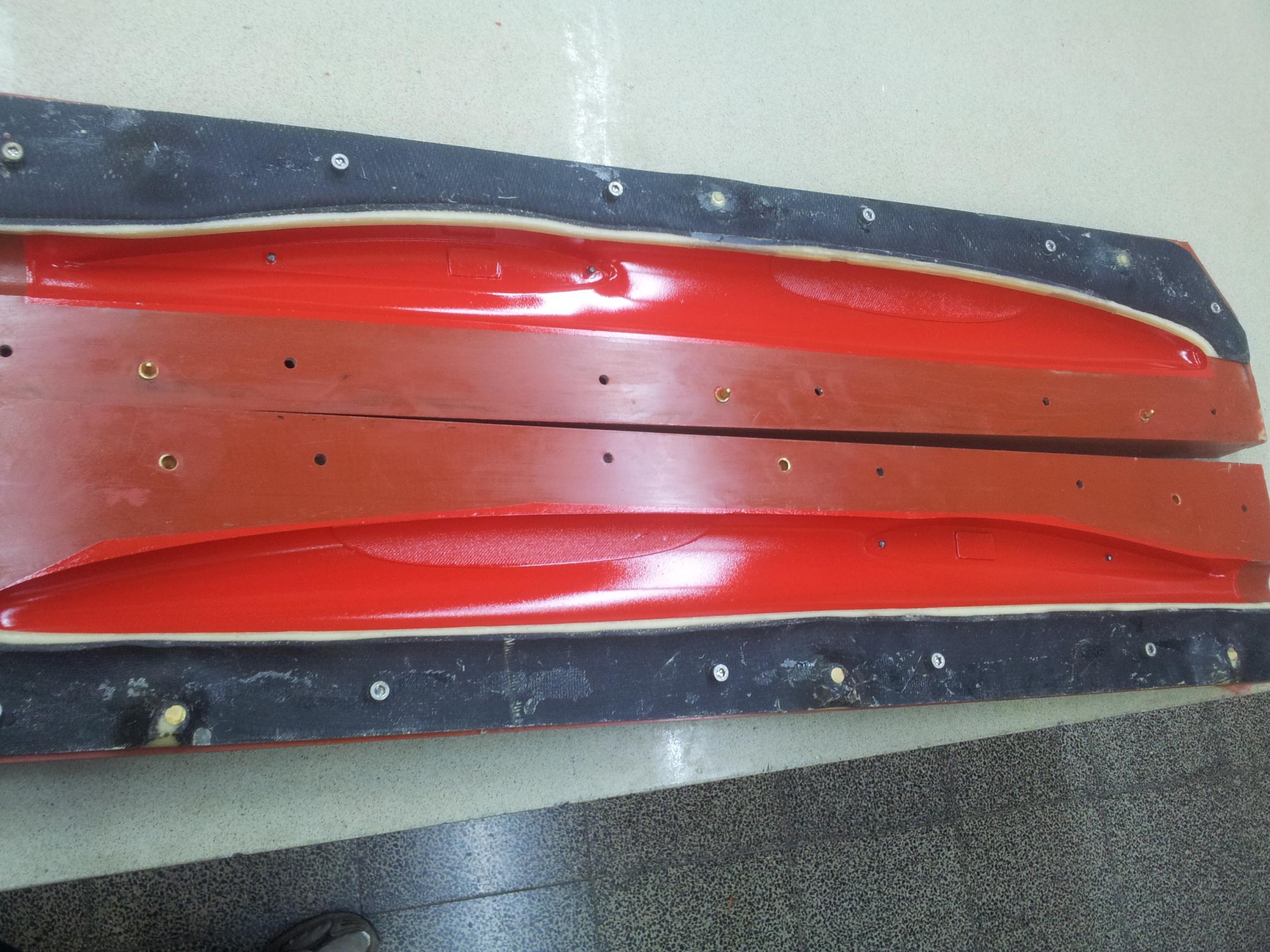

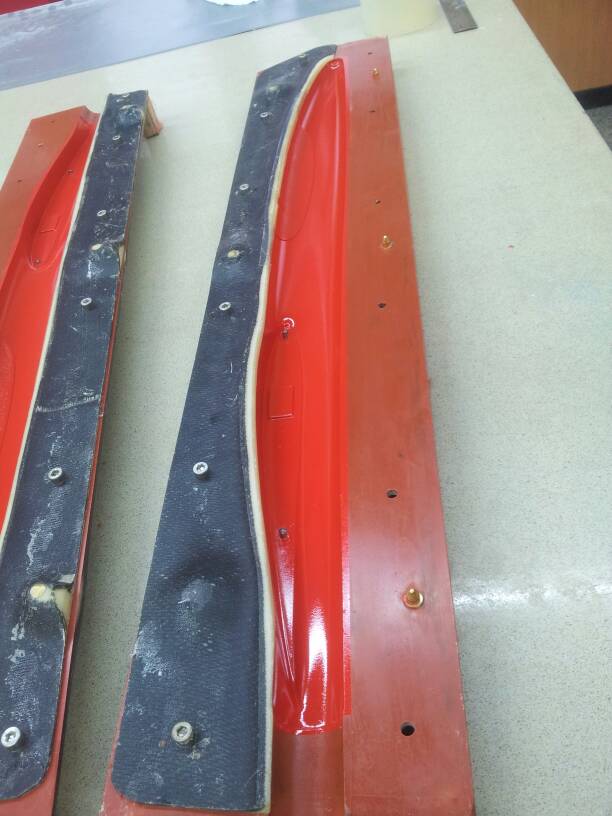

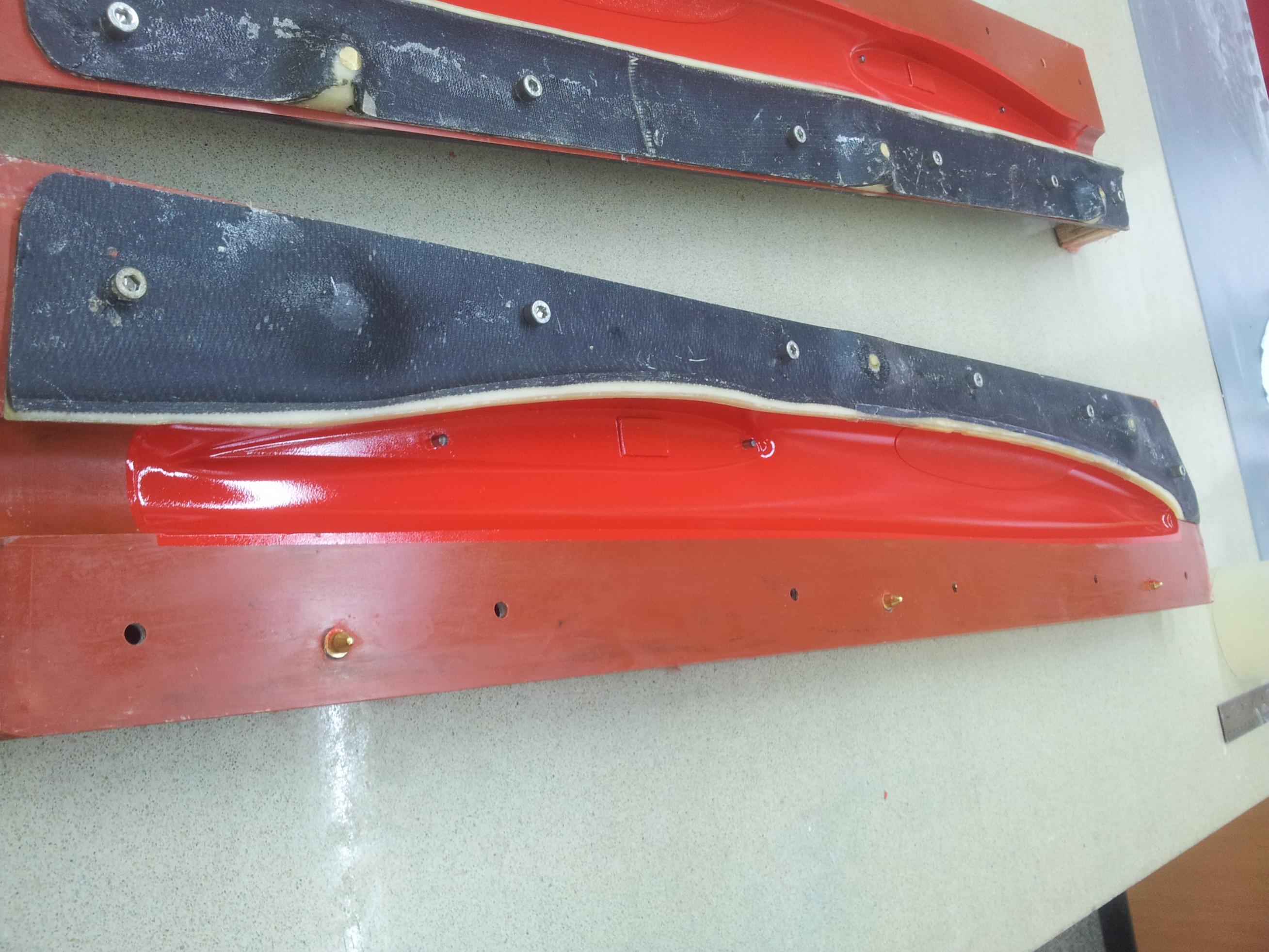

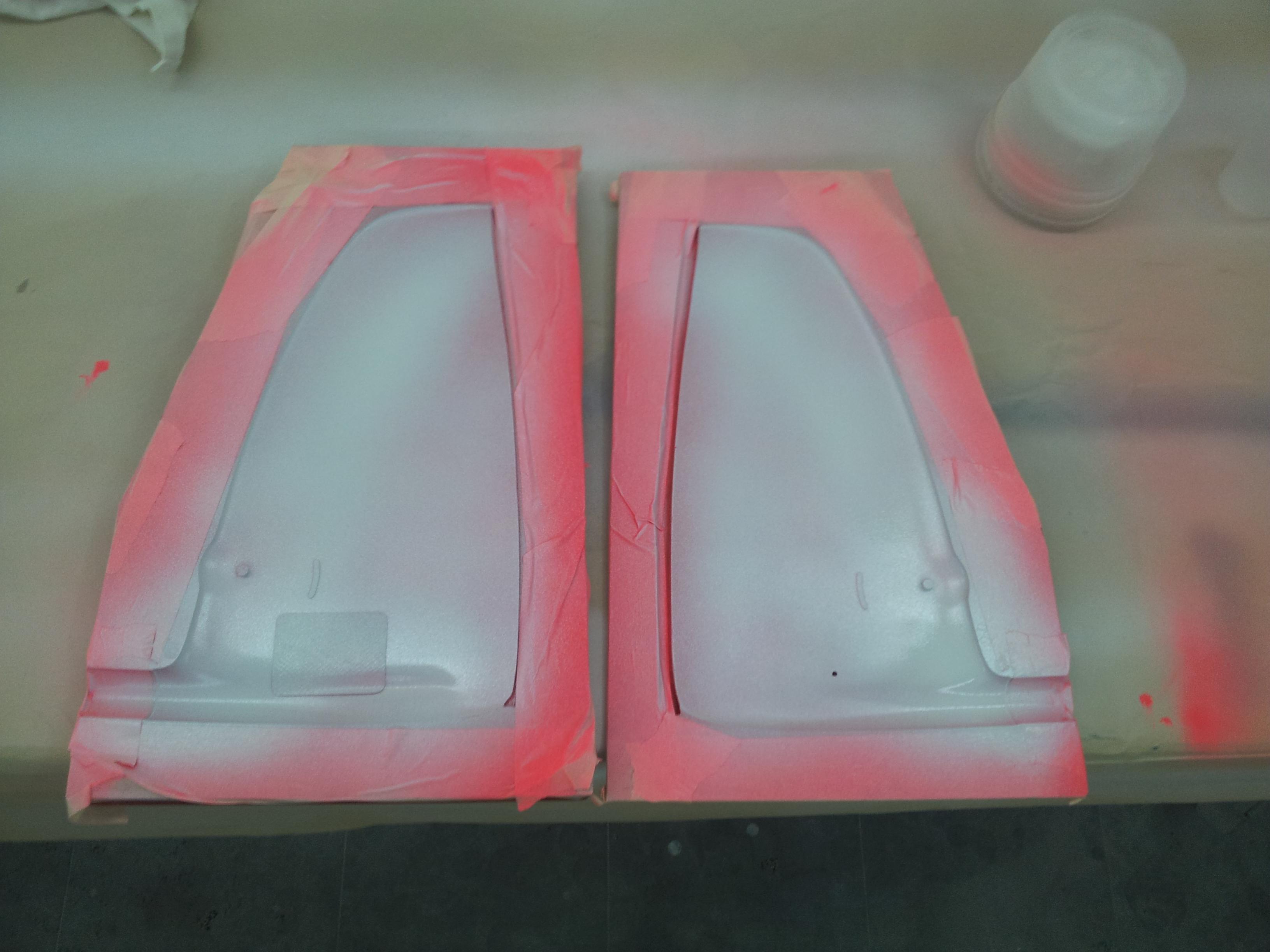

צביעה:

http://www.efly.co.il/forums/attachm...3&d=1373571749

http://www.efly.co.il/forums/attachm...2&d=1373571721

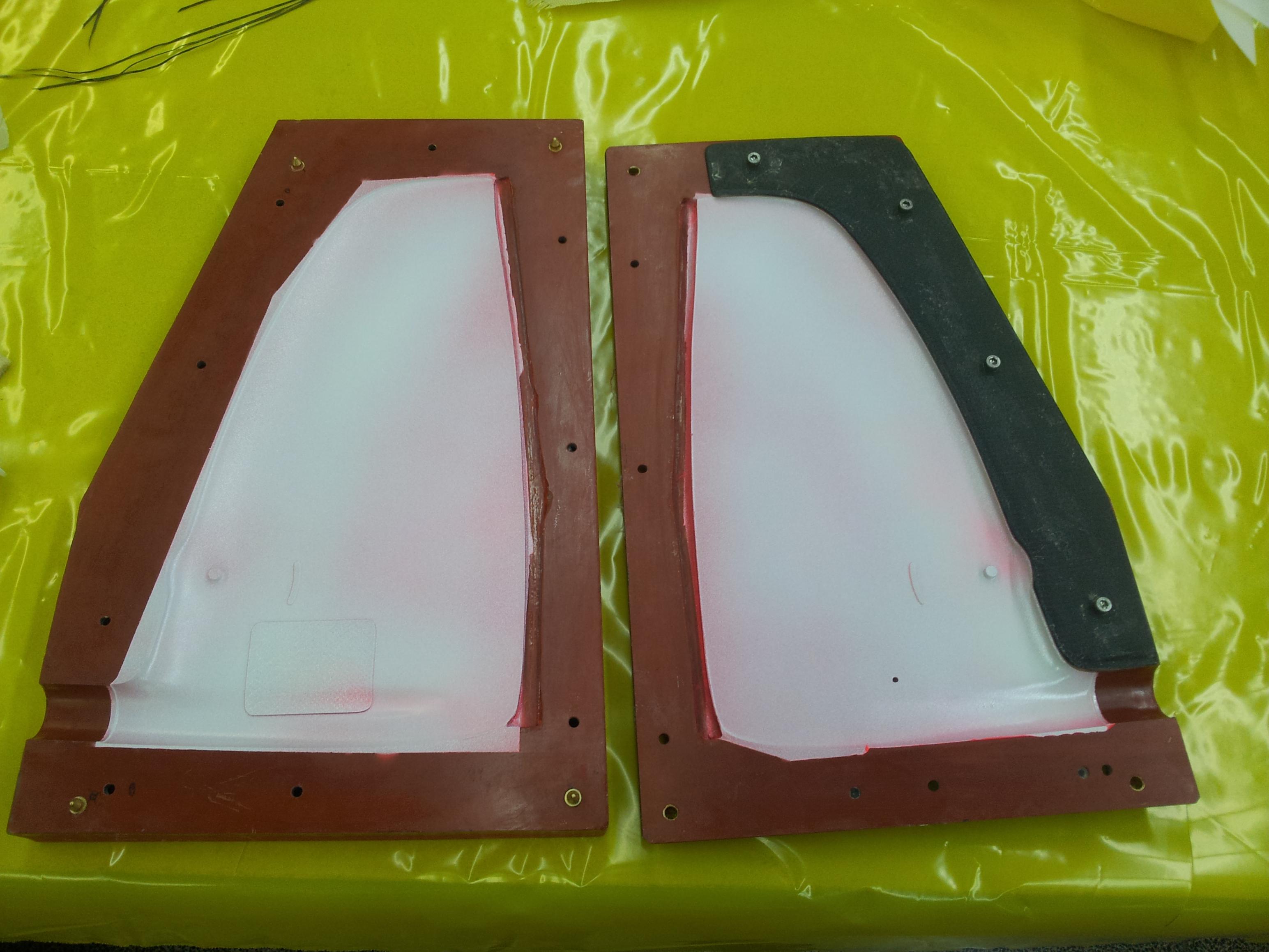

אחרי צביעה וחיבור הג'וגל

http://www.efly.co.il/forums/attachm...4&d=1373571791

http://www.efly.co.il/forums/attachm...5&d=1373571827

http://www.efly.co.il/forums/attachm...4&d=1373563501

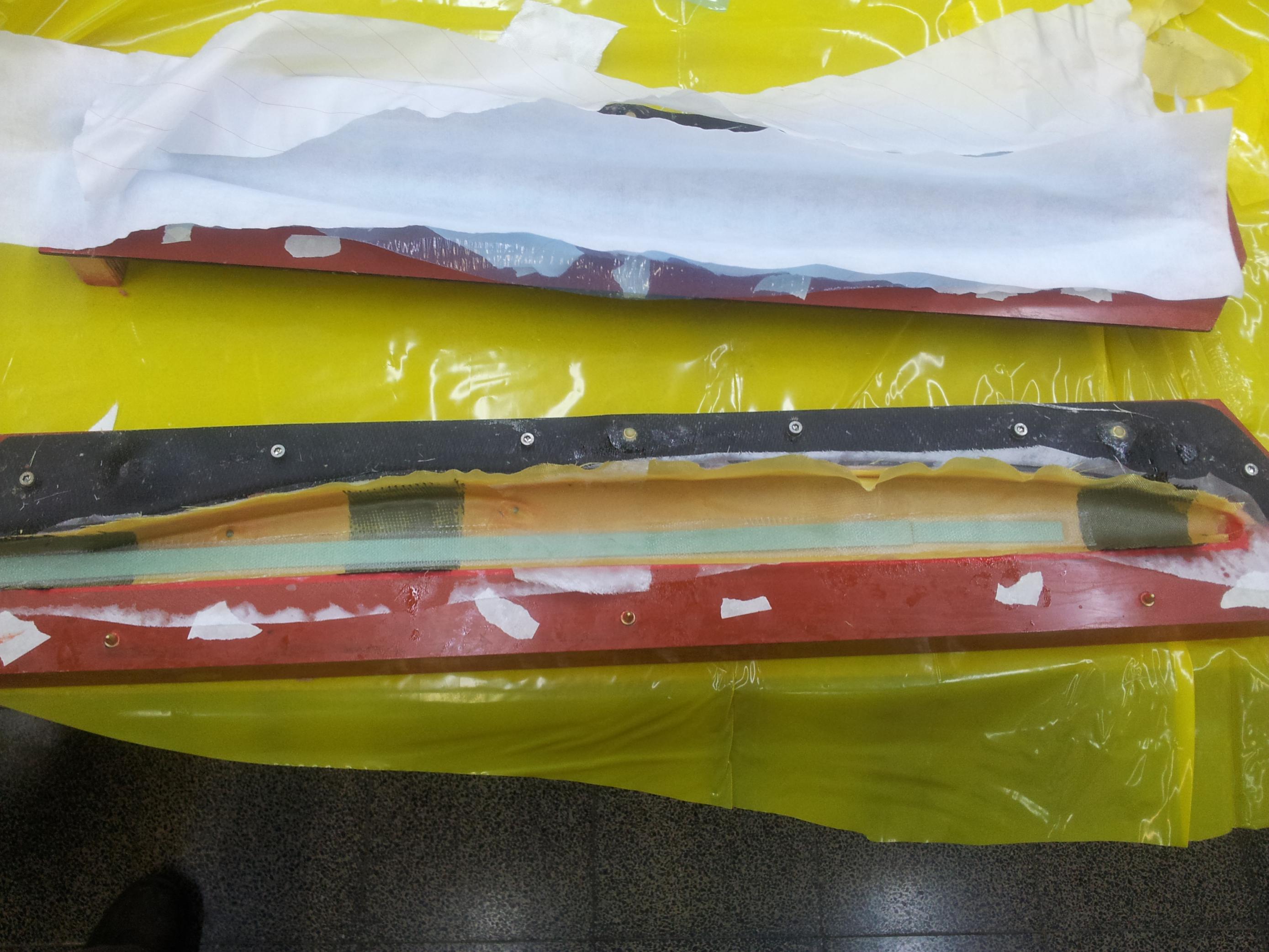

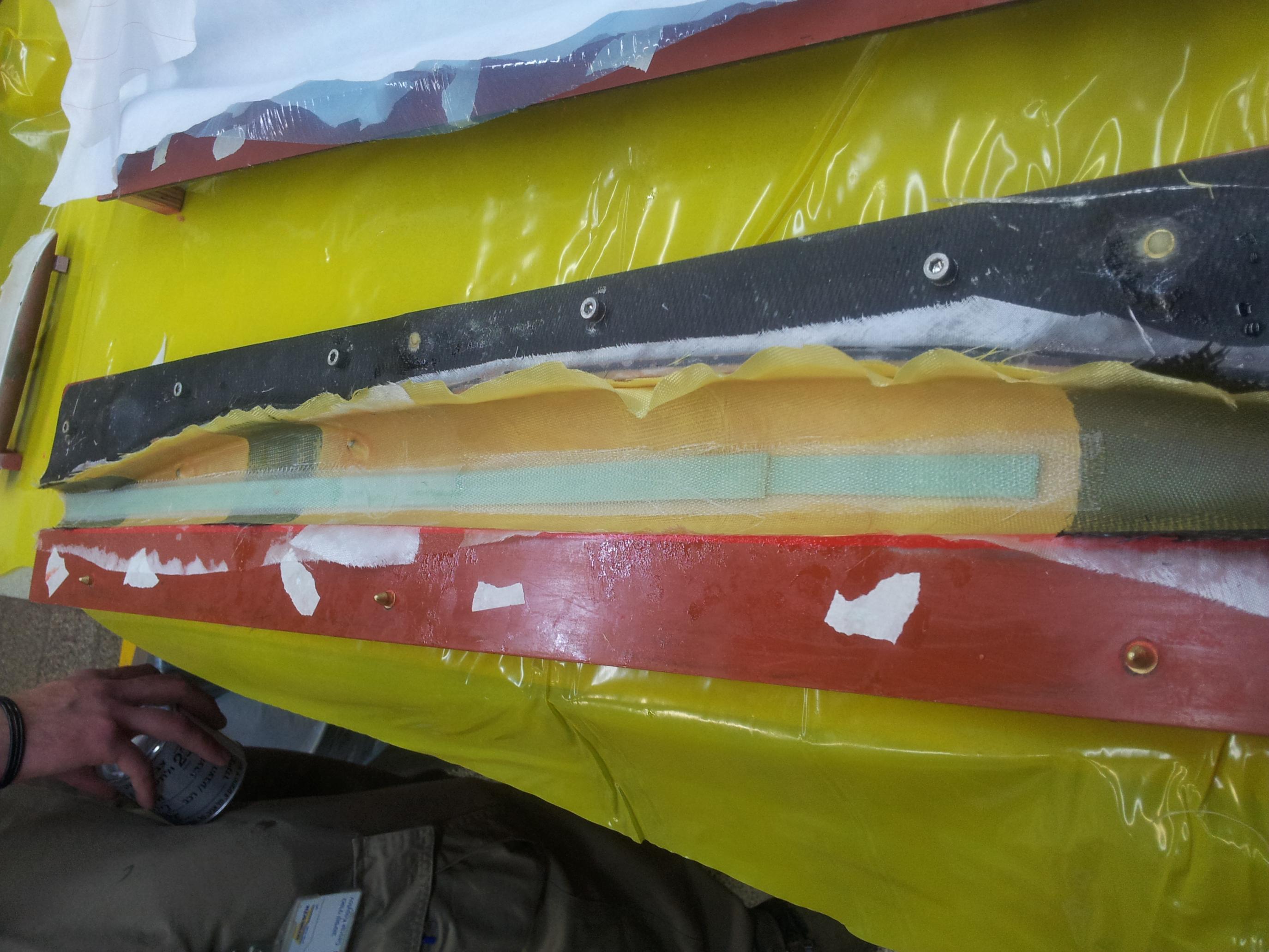

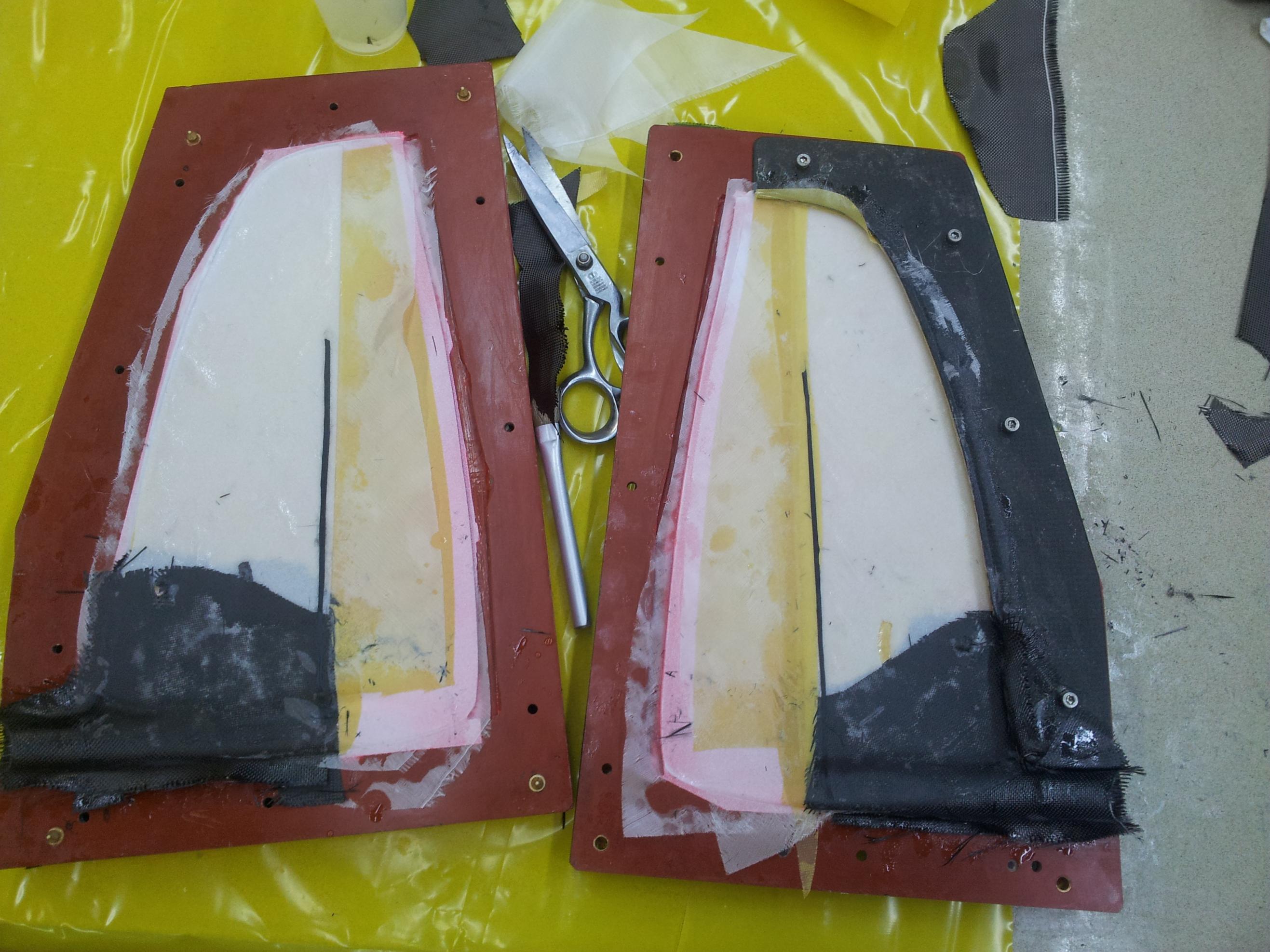

בסוף ליווח הבדים

http://www.efly.co.il/forums/attachm...7&d=1373571893

http://www.efly.co.il/forums/attachm...6&d=1373571860

ולבסוף וואקום

http://www.efly.co.il/forums/attachm...8&d=1373571935

עוד עדכונים בימים הקרובים.

איתן.



Sent from my GT-I9100 using Tapatalk 2

הדבק יבש, חלצתי מהוואקום ועשיתי טרימינג, התחלתי מהחופה שעשיתי אתמול
לפני טרימינג:

http://www.efly.co.il/forums/attachm...7&d=1373622213

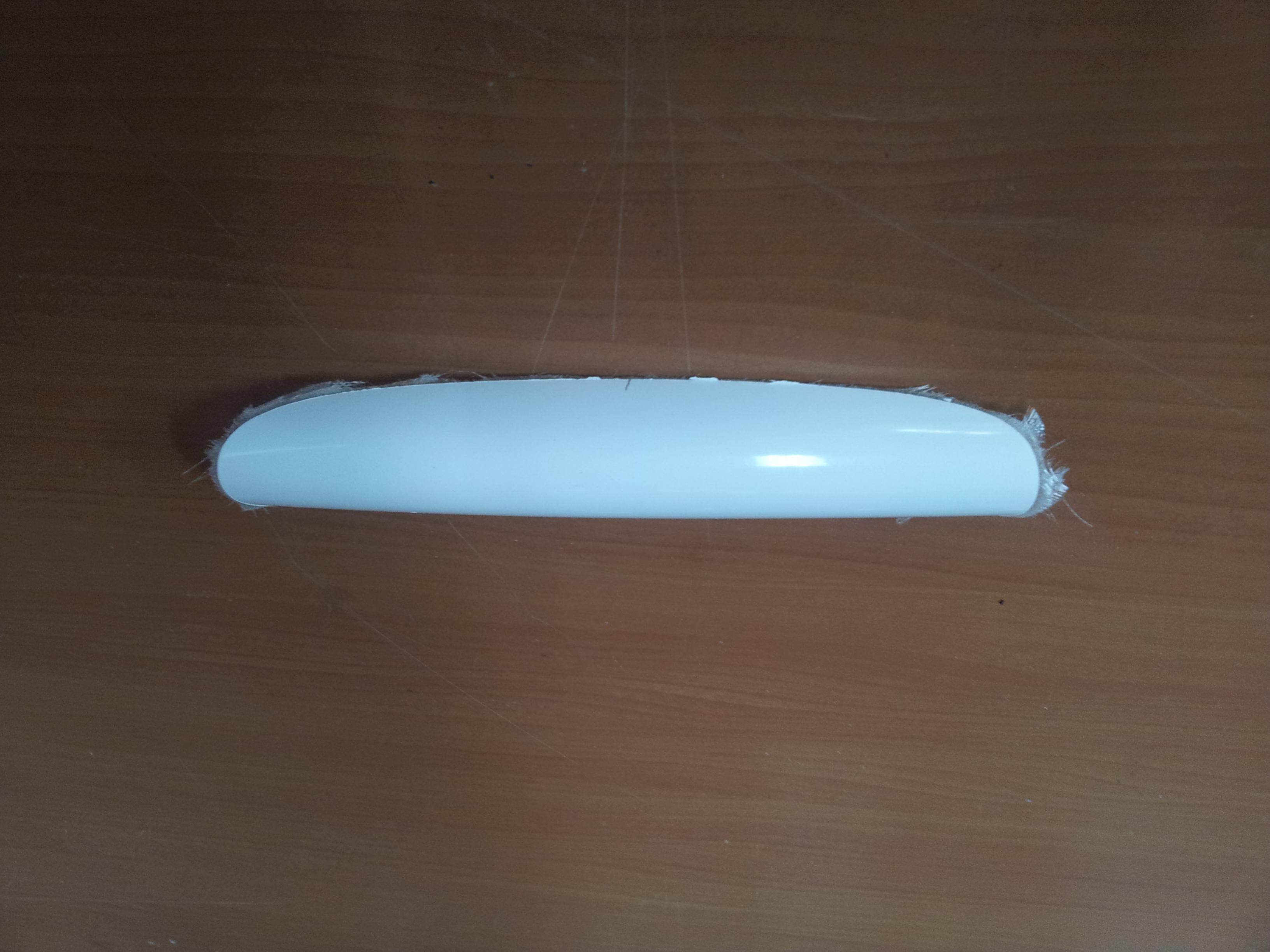

אחרי טרימינג

http://www.efly.co.il/forums/attachm...8&d=1373622247

אחרי טרימינג לשני חצאי החרטום, פירוק של הג'וגל ןקידוח של הפיני מרכוז של הכנף (חלק מהתמונות הפוכות.. לא הצלחתי להעלות אותן בכיוון הנכון)

http://www.efly.co.il/forums/attachm...8&d=1373621924

http://www.efly.co.il/forums/attachm...9&d=1373621960

http://www.efly.co.il/forums/attachm...0&d=1373621994

ואחרי ששייפתי את הג'וגל ושמתי עליו דבק מבני עם מיקרובלונס ועם פיגמנט אדום

http://www.efly.co.il/forums/attachm...3&d=1373622080

http://www.efly.co.il/forums/attachm...4&d=1373622112

http://www.efly.co.il/forums/attachm...2&d=1373622049

תבנית סגורה... מחכה לחליצה בעוד מספר שעות

http://www.efly.co.il/forums/attachm...5&d=1373622148

http://www.efly.co.il/forums/attachm...6&d=1373622186

איתן.

עברו כמה שעות... הגיע הזמן לחלוץ
יצא ממש יפה ומאד מאד מאד חזק!! די הפתעתי אפילו את עצמי שזה יצא ככה... :rolleyes:

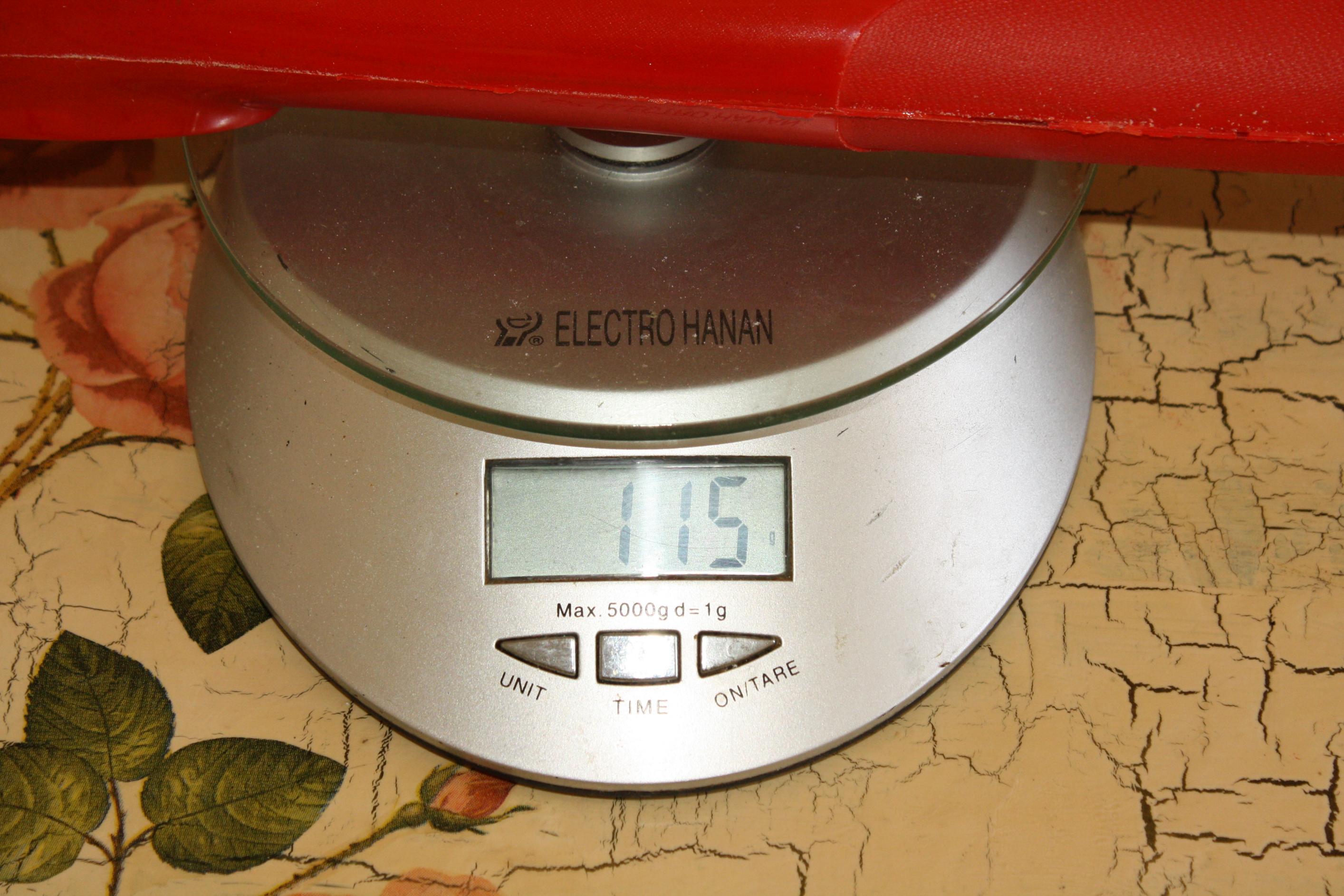

המשקל לפני טרימינג יצא 115 ג"ר ואני מאמין שאחרי טרימינג הוא ישקול בסביבות 110 ג"ר (רועי אמר לי שהאחרון שלו יצא 100 גרם, אז המשקל נראה בסדר)

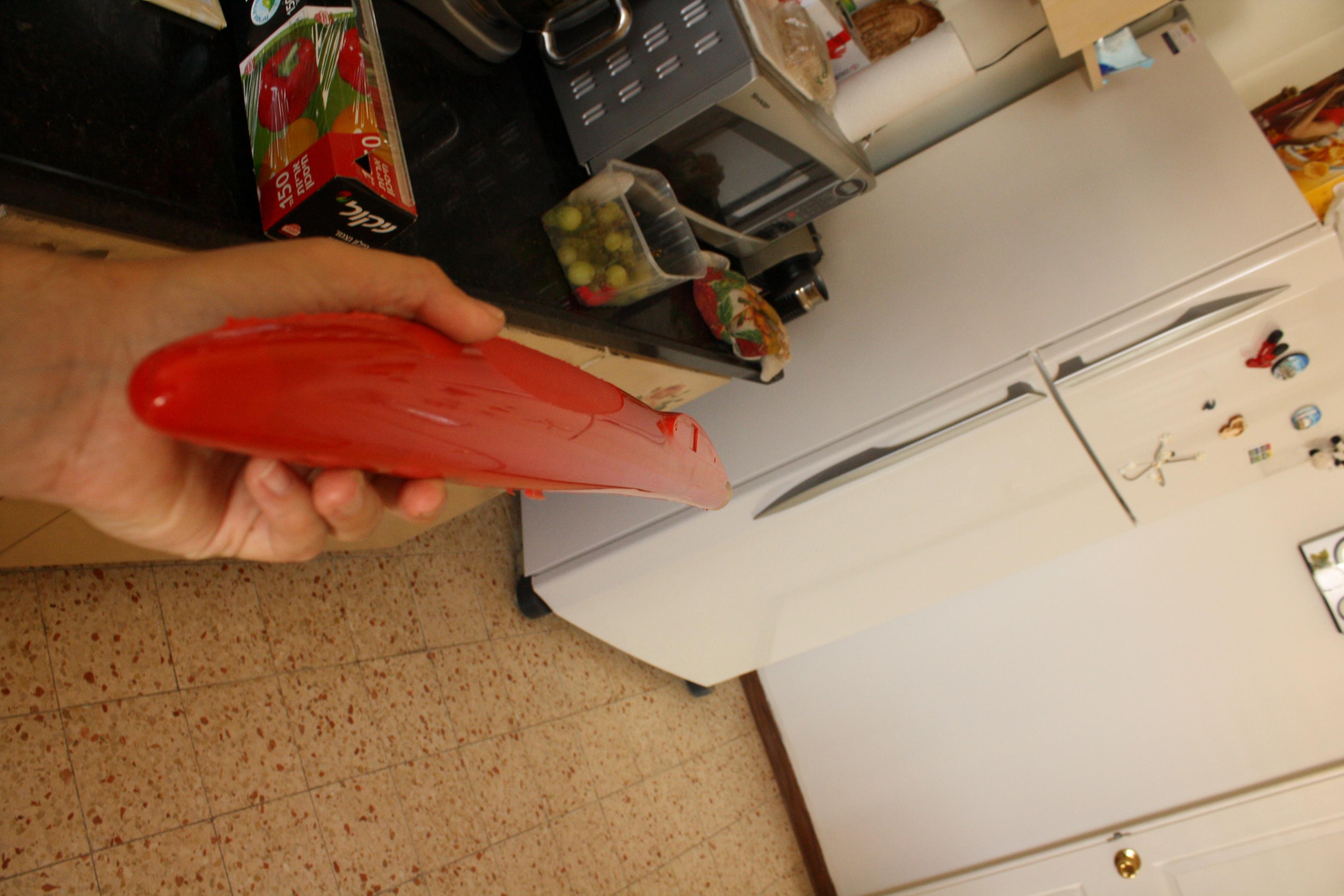

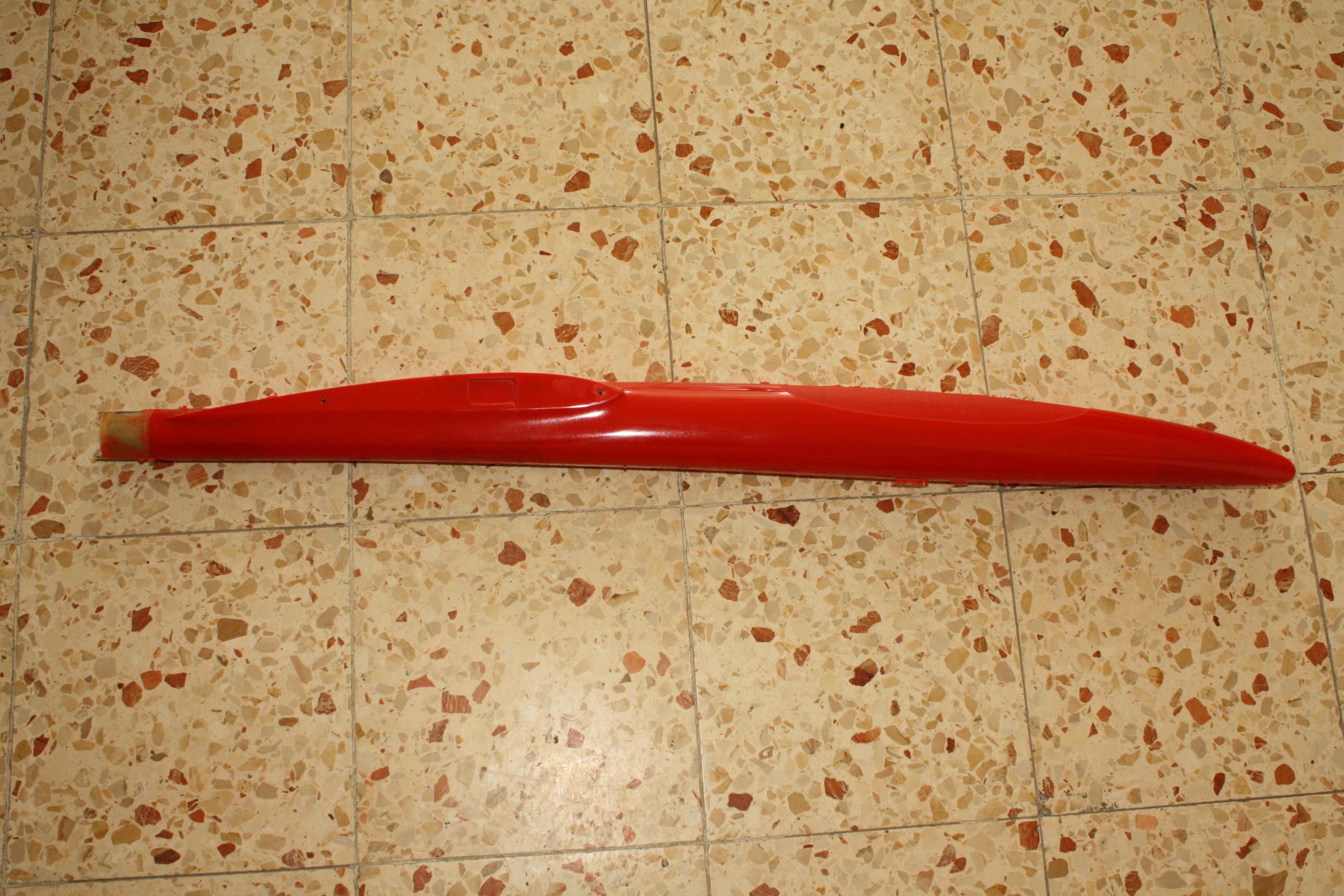

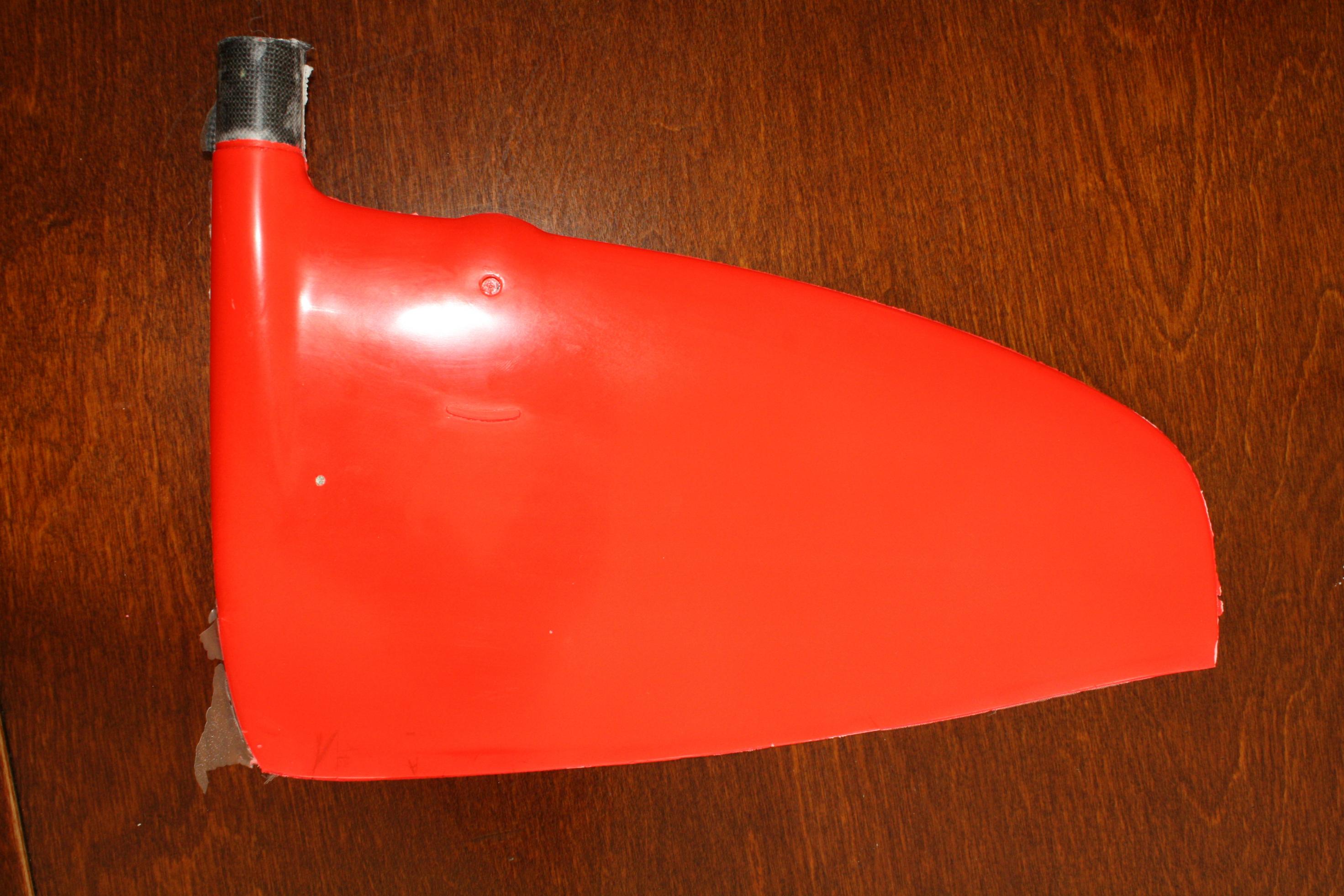

היישר מהתבנית...

http://www.efly.co.il/forums/attachm...9&d=1373641853

http://www.efly.co.il/forums/attachm...8&d=1373641767

http://www.efly.co.il/forums/attachm...7&d=1373641675

http://www.efly.co.il/forums/attachm...6&d=1373641621

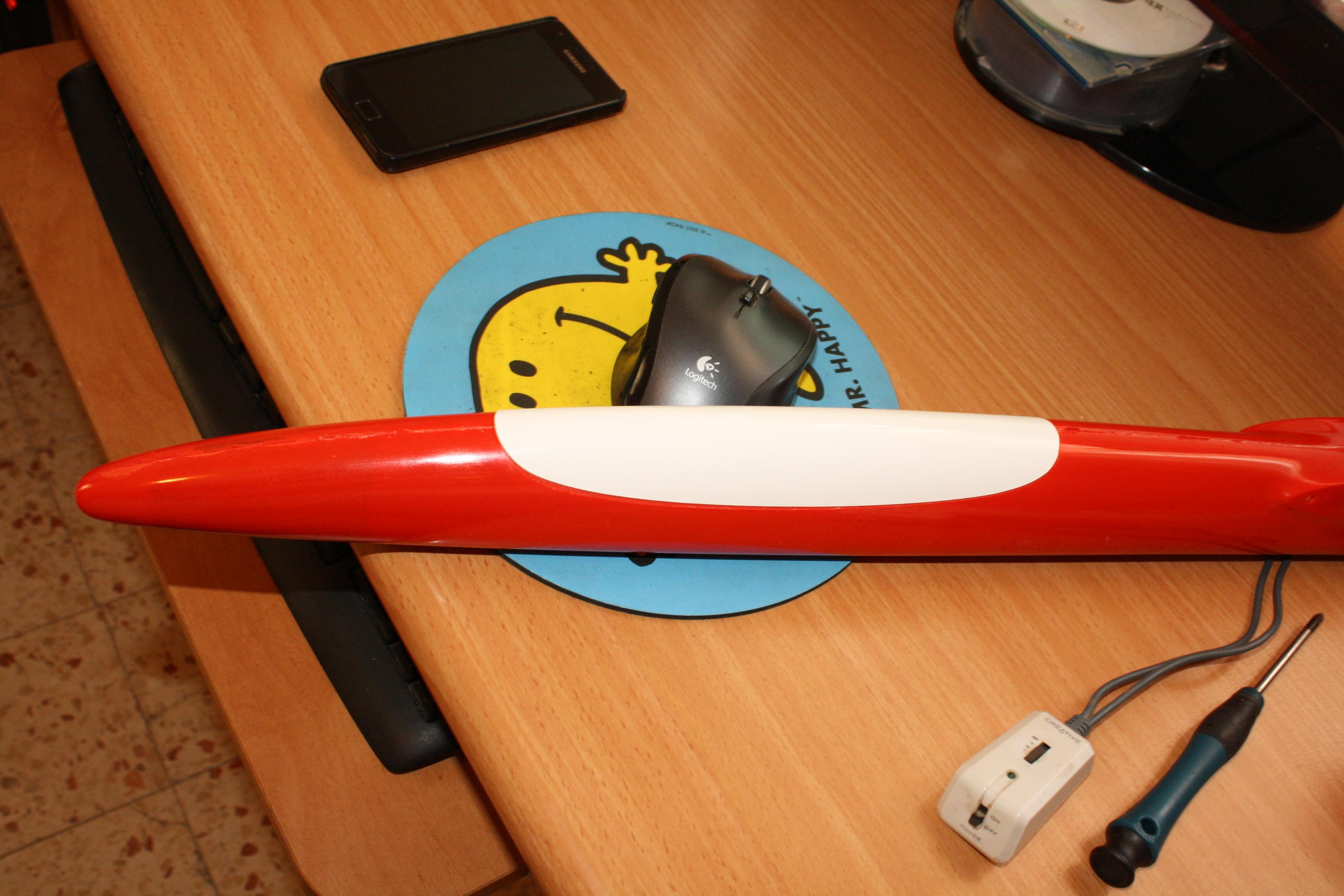

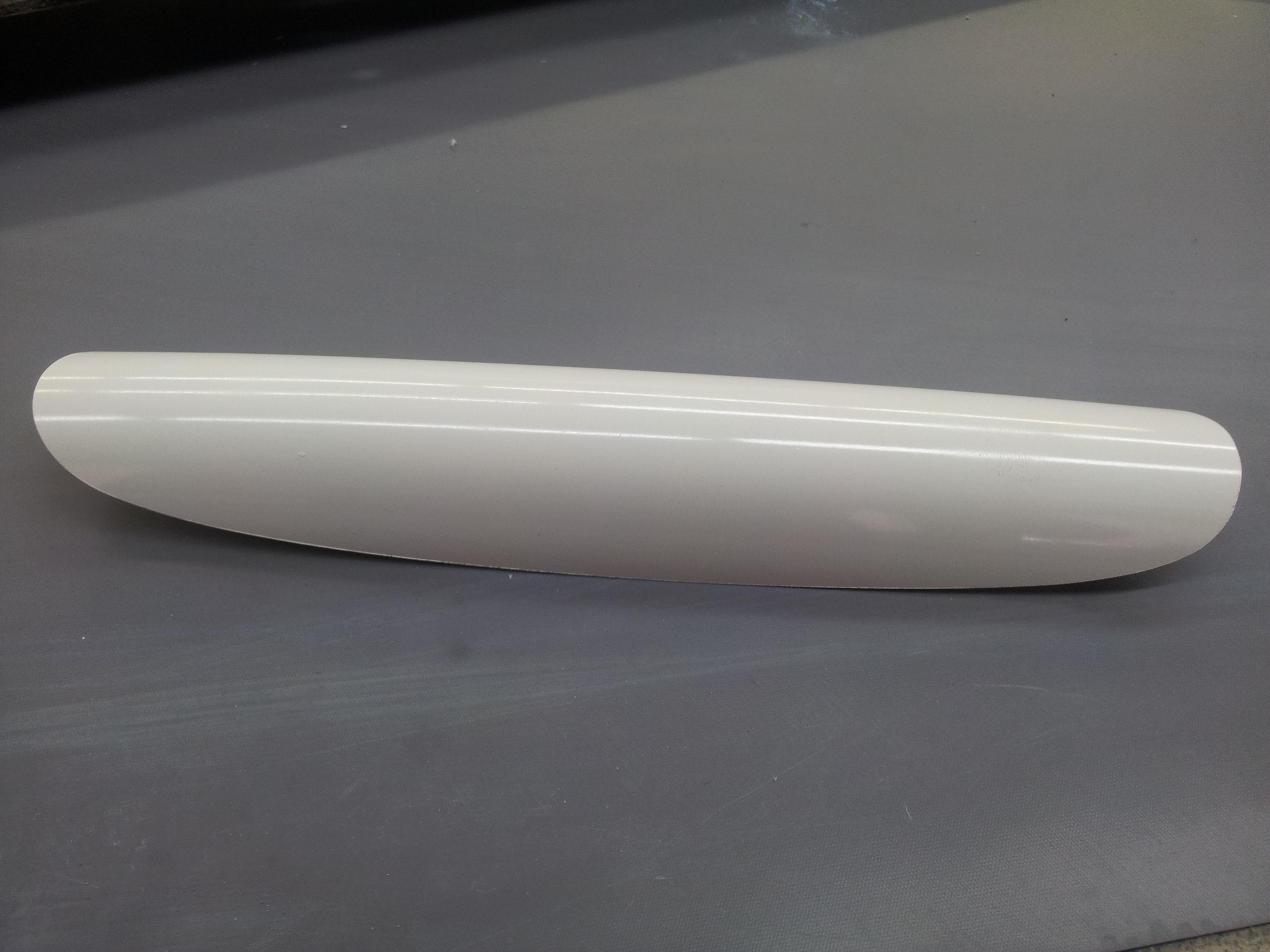

ככה הוא יראה בסופו של דבר עם החופה...

http://www.efly.co.il/forums/attachm...0&d=1373642191

מתישהו בהמשך הבניה הגוף יעבור "ברית מילה" ויותקן בחרטום Fire wall לטובת המנוע

איתן.

יפה!

בתחרות האחרונה במהלך הסיבוב הרביעי ולאחר טיפוס מעולה שהיה יכול להקנות לי אלפיה (58 מטר בלבד לעומת 78 של ישראל שזכה בסיבוב) התנגשתי בגובה של 230+ מטר עם ישראל.
ההתנגשות היתה בין קצה הכנף של ישראל שספג מכה רצינית בה נגרם נזק משפת ההתקפה ועד הקורה (אבל הטיסן נשאר בר הטסה) לבין שורש הגה הכיוון שלי שנשבר וניתק מהטיסן עם כל הגה הגובה.
הטיסן שלי נכנס לצלילה בלתי נשלטת אשר ניסיתי (ללא הצלחה) לרסן עם מדפים עד לפגיעה בקרקע.
הטיסן נסחף תוך כדי נפילתו מרחק של כמאתיים מטר ונחת באופן אבסורדי בתוך בית קברות...
הזנב שניתק מהטיסן, נסחף כ-100 מטר לכיוון השני ואז באופן מפתיע שינה כיוון ונסחף חזרה לכיוון הגוף והכנף ונחת כ-20 מטר בלבד מהם (אחרת סביר להניח שלא הייתי מוצא את הזנב).

הנזק למטוס היה כבד, הגה כיוון שבור, מוט זנב ב-3 חלקים, ביס גדול בשפת ההתקפה וקורת פחמן שבורה בכנף אחת ושפת התקפה מפוצלת בכנף השנייה ושלל הפרדות קטנות לאורך כל הכנף.
בנוסף נשברו שני סרוואי כנף וסרוו הגה כיוון.
הגוף עצמו יצא ללא נזק משמעותי.

לאחר בחינה מקיפה של הנזק החלטתי לתקן את הטיסן.
את הקורה תיקנתי באמצעות החלפת החציץ בחציץ עם קורה שייצרה סד פנימי לקורה הראשית.
את הביס בשפת ההתקפה תיקנתי ע"י החלפת החלק השבור מחתיכת כנף ניסוי שהוצאתי בעבר מהתבנית.
את שפת ההתקפה תיקנתי והזרקתי דבק לכנף לתיקון ההפרדות.
חורים שונים בכנף מילאתי וסרוואים החלפתי.

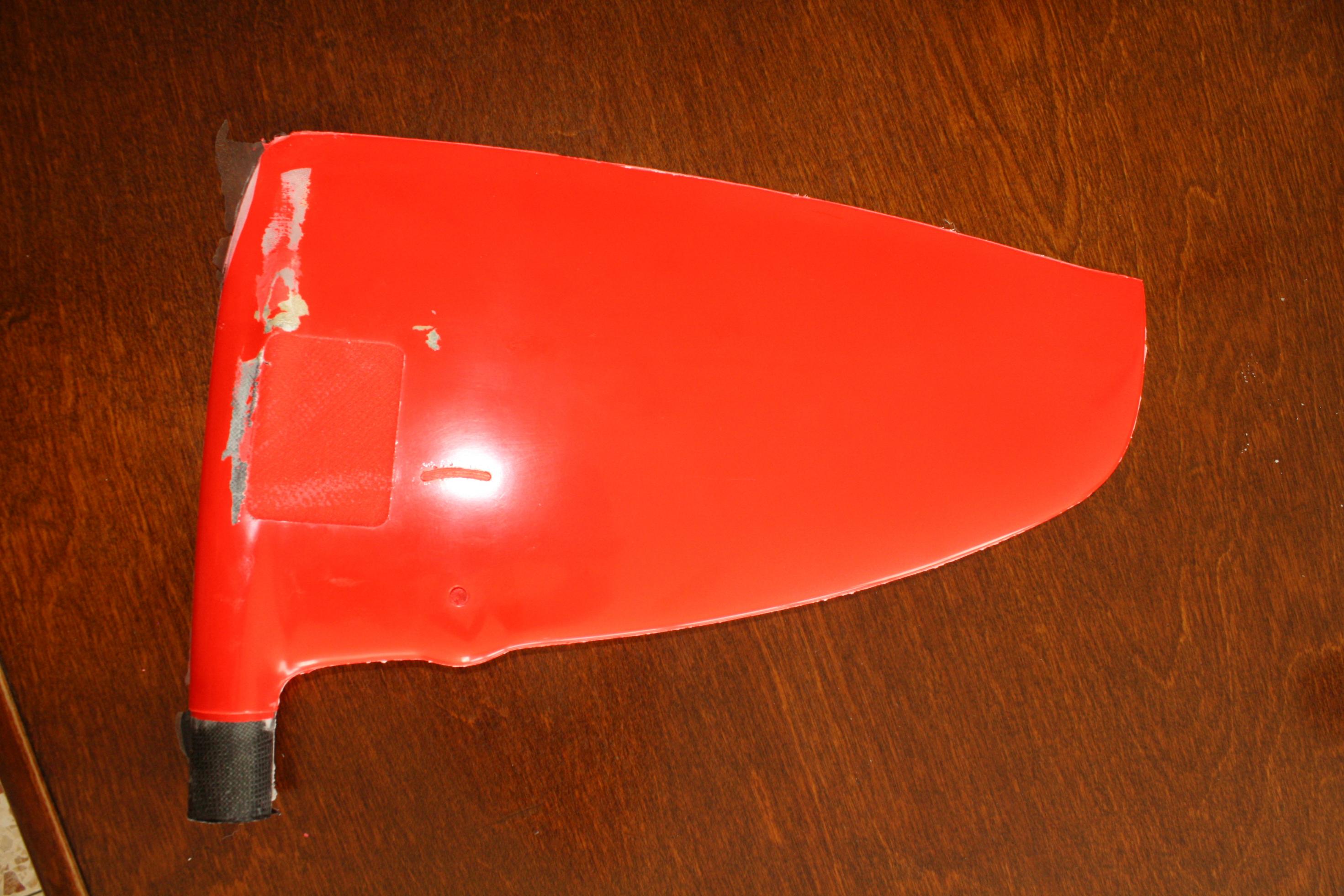

את הגה הכיוון השבור שיקמתי וחיזקתי.
את צינור זנב החלפתי בחלופי שהיה לי בבית (ניסוי שעשיתי בעבר)
לאחר השלמת מתקון וכיוון הטיסן חזר למצב טיסה.
נשאר רק לטפל במרכז הכובד והטיסן מוכן לטיסה.

רועי

קדימה לאוויר!

ייצרתי היום את הבום זנב ואת המייצב כיוון, הבעיה שהליווח שעשיתי למייצב כיוון הוא כנראה מוגזם וכבד מידי..., אולי אעשה מייצב חדש.

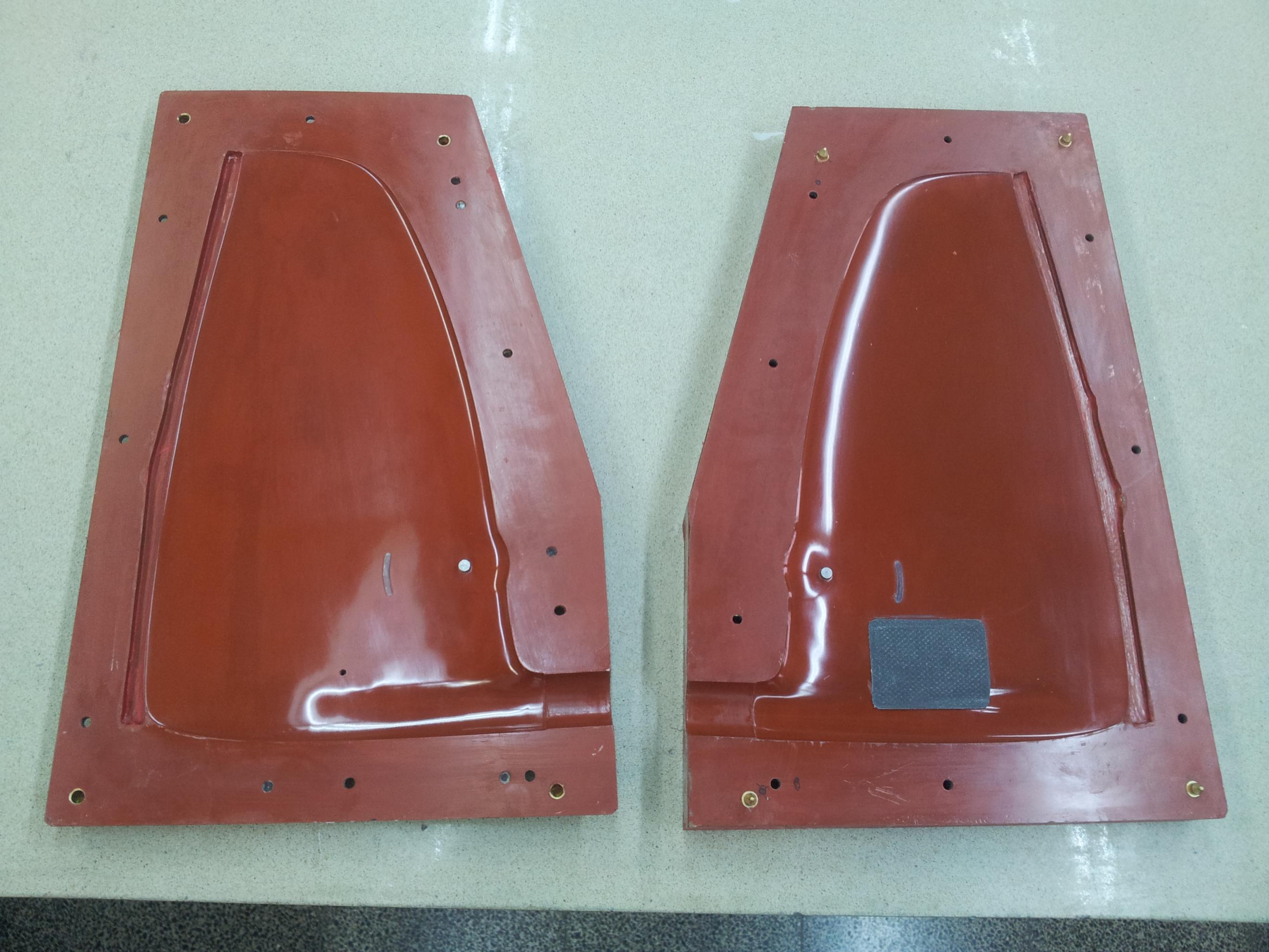

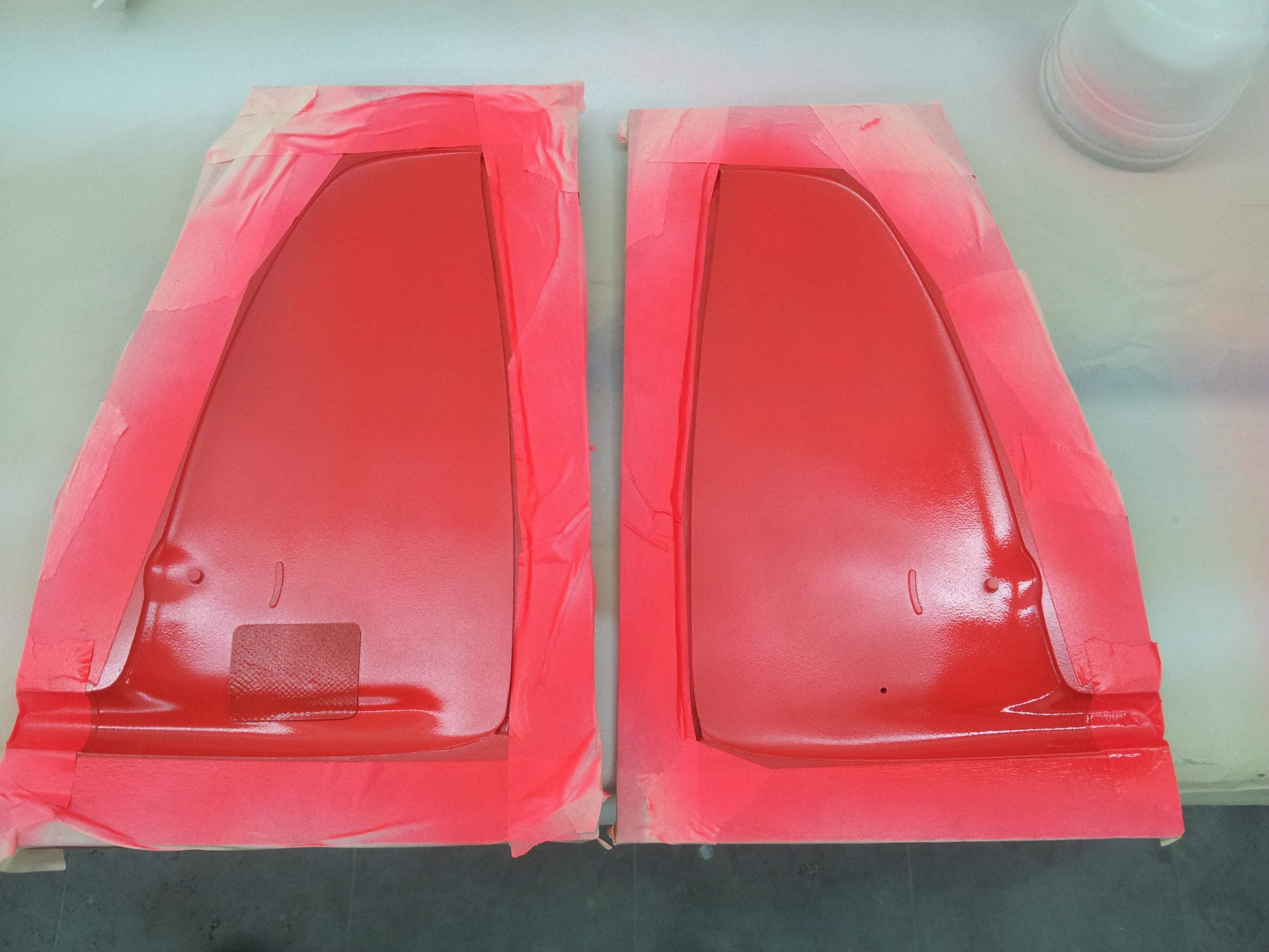

התחלתי בוואקסים לתבנית וצבע - הצבע שבחרתי הוא כתום זוהר, מכיוון שהוא חד קומפוננטי ולא עמיד אז צבעתי את התבנית בהתחלה בלכה שקופה, לאחר מכן בצבע הזוהר ולבסוף קצת צבע לבן כי בלעדיו לא רואים את הכתום הזוהר והוא הופך לאדום.

http://www.efly.co.il/forums/attachm...4&d=1374234862

http://www.efly.co.il/forums/attachm...5&d=1374234898

http://www.efly.co.il/forums/attachm...6&d=1374234929

http://www.efly.co.il/forums/attachm...7&d=1374234963

http://www.efly.co.il/forums/attachm...8&d=1374235001

http://www.efly.co.il/forums/attachm...9&d=1374235047

http://www.efly.co.il/forums/attachm...0&d=1374235076

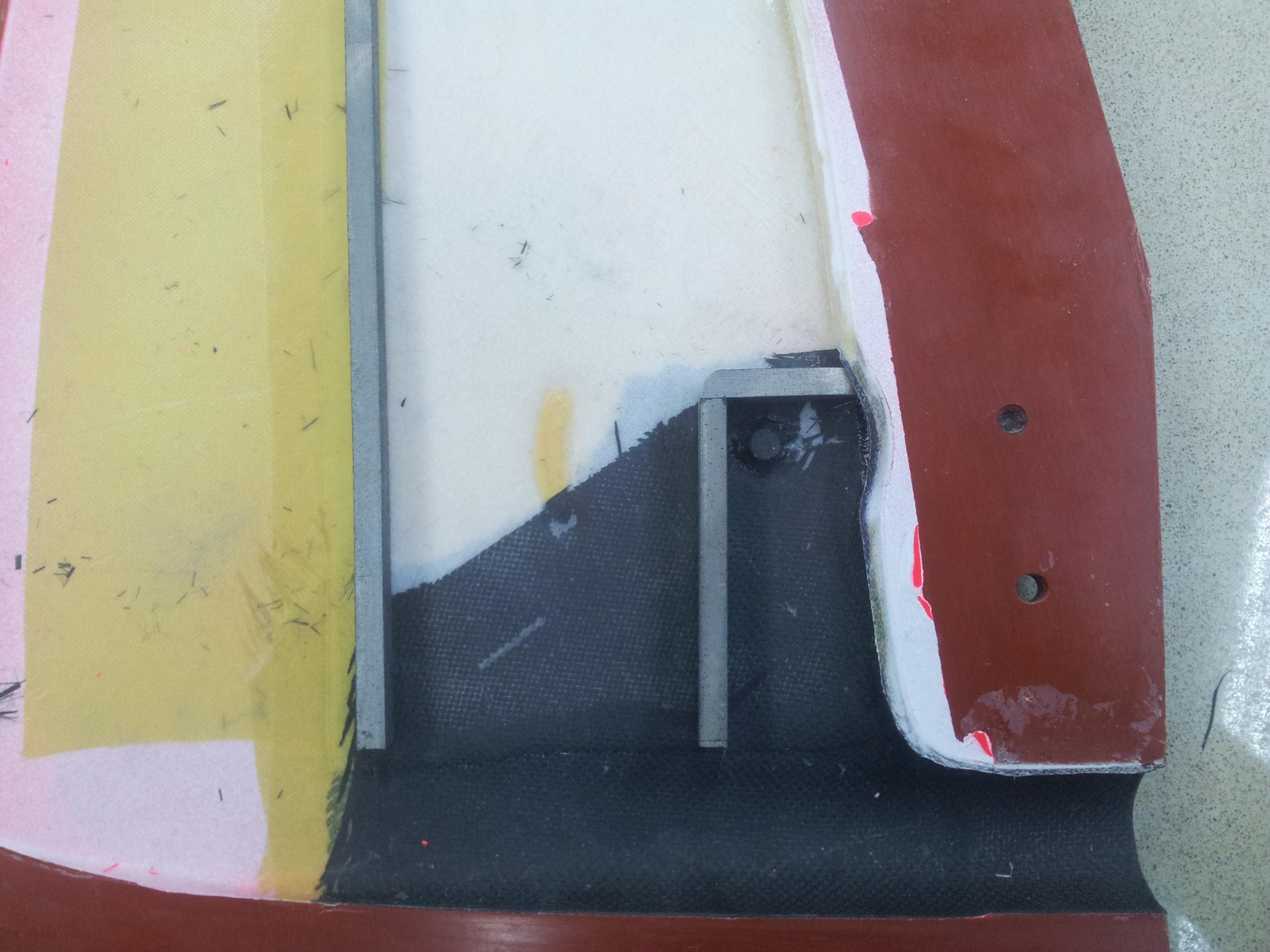

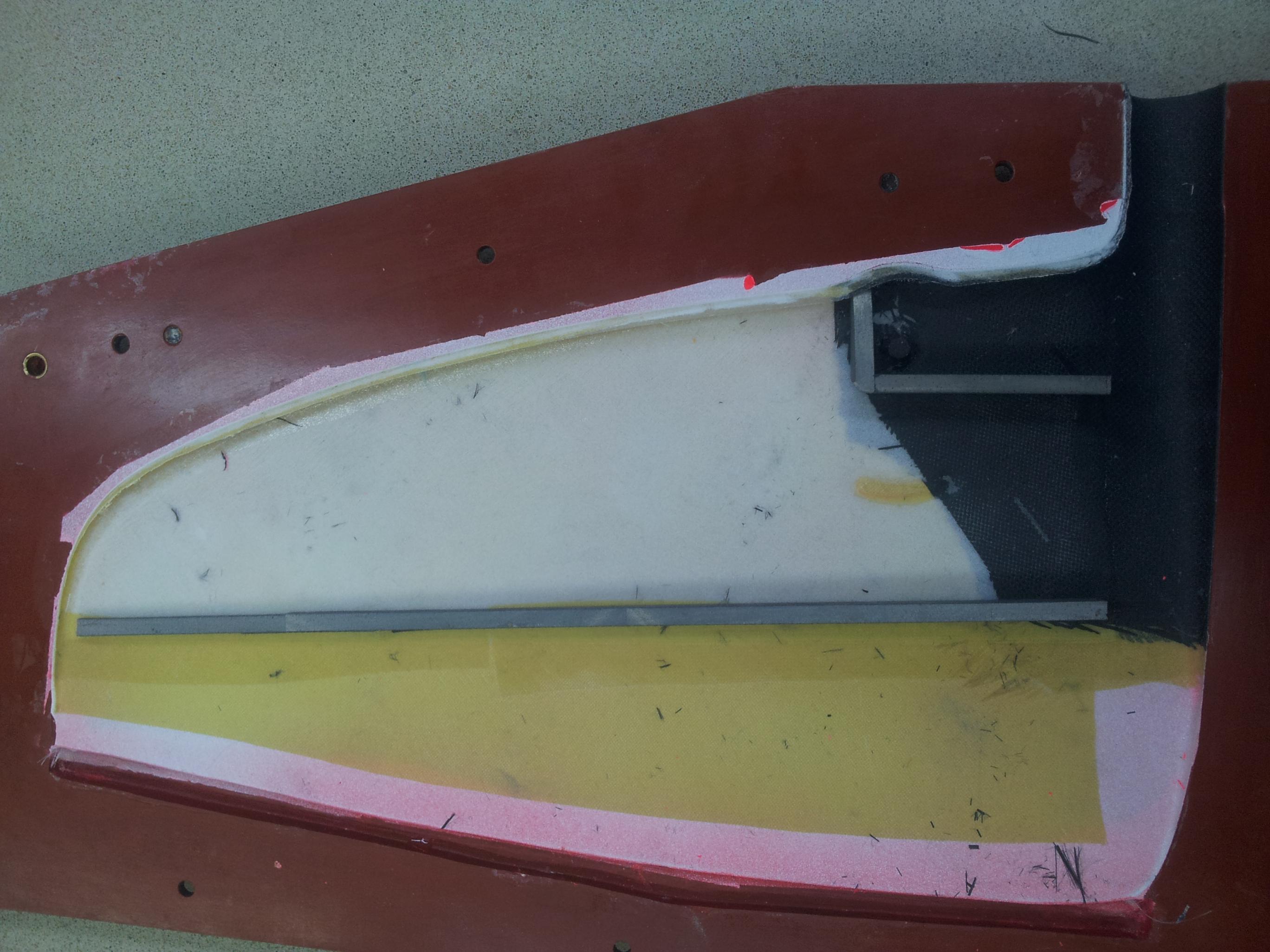

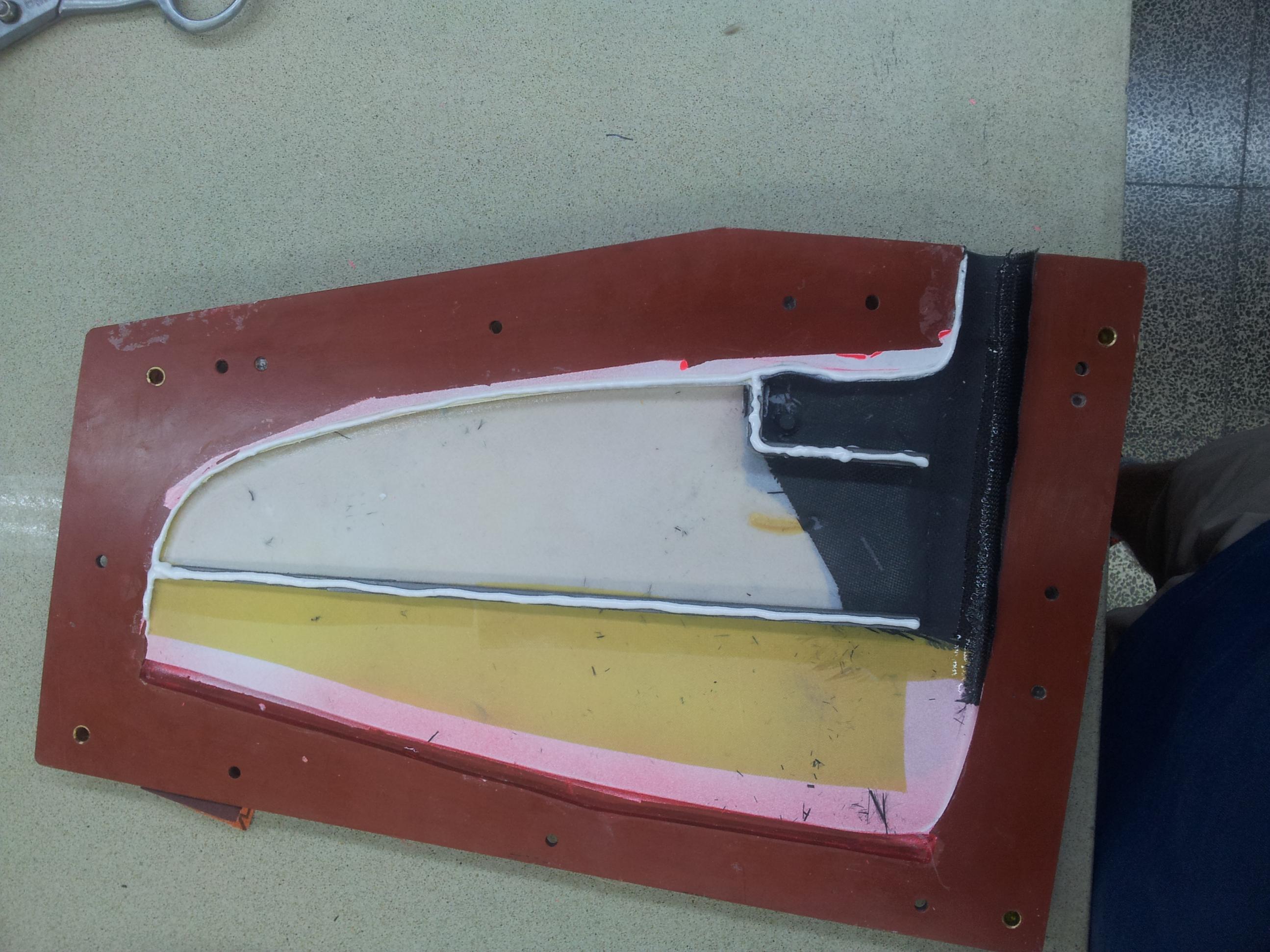

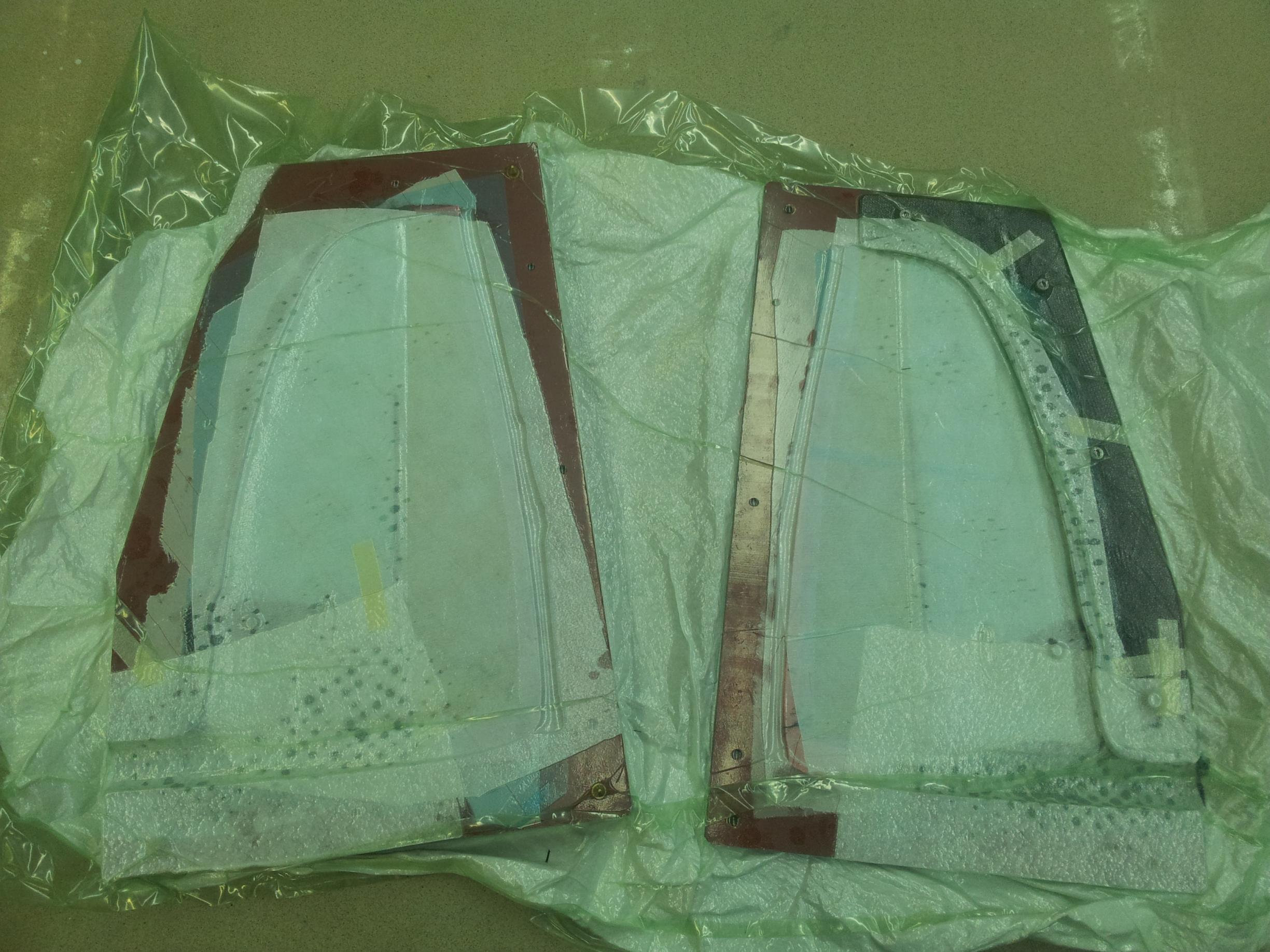

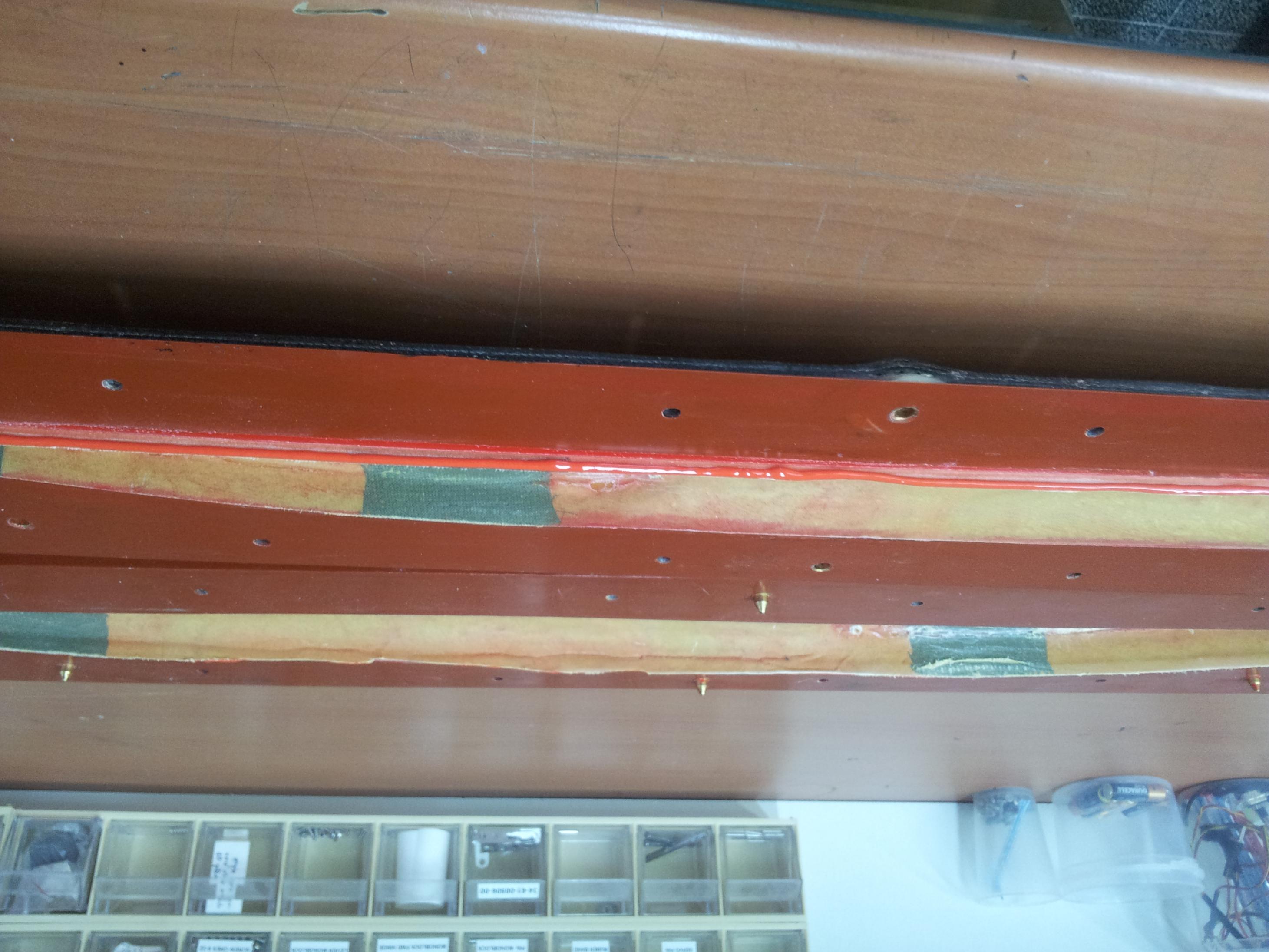

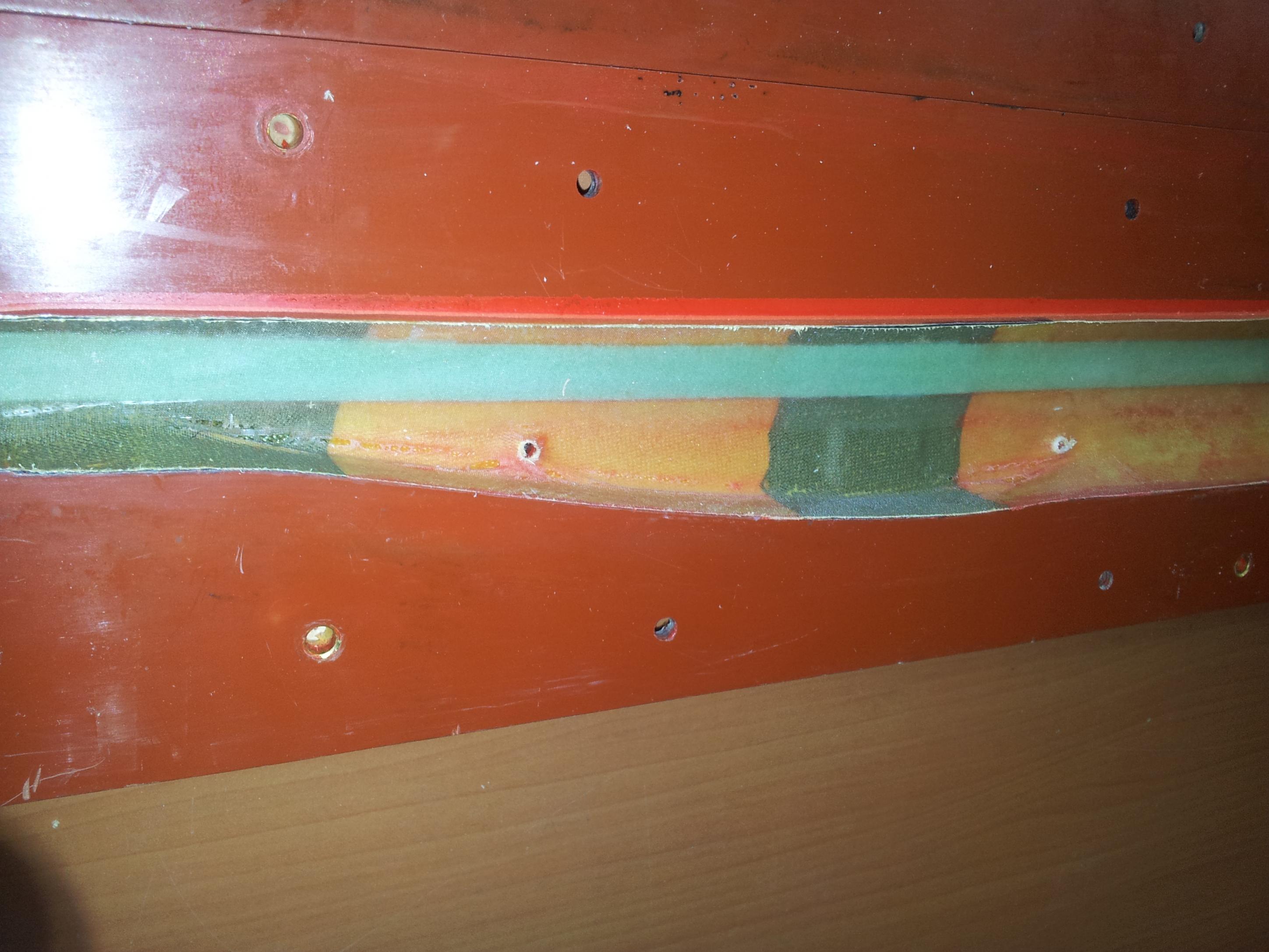

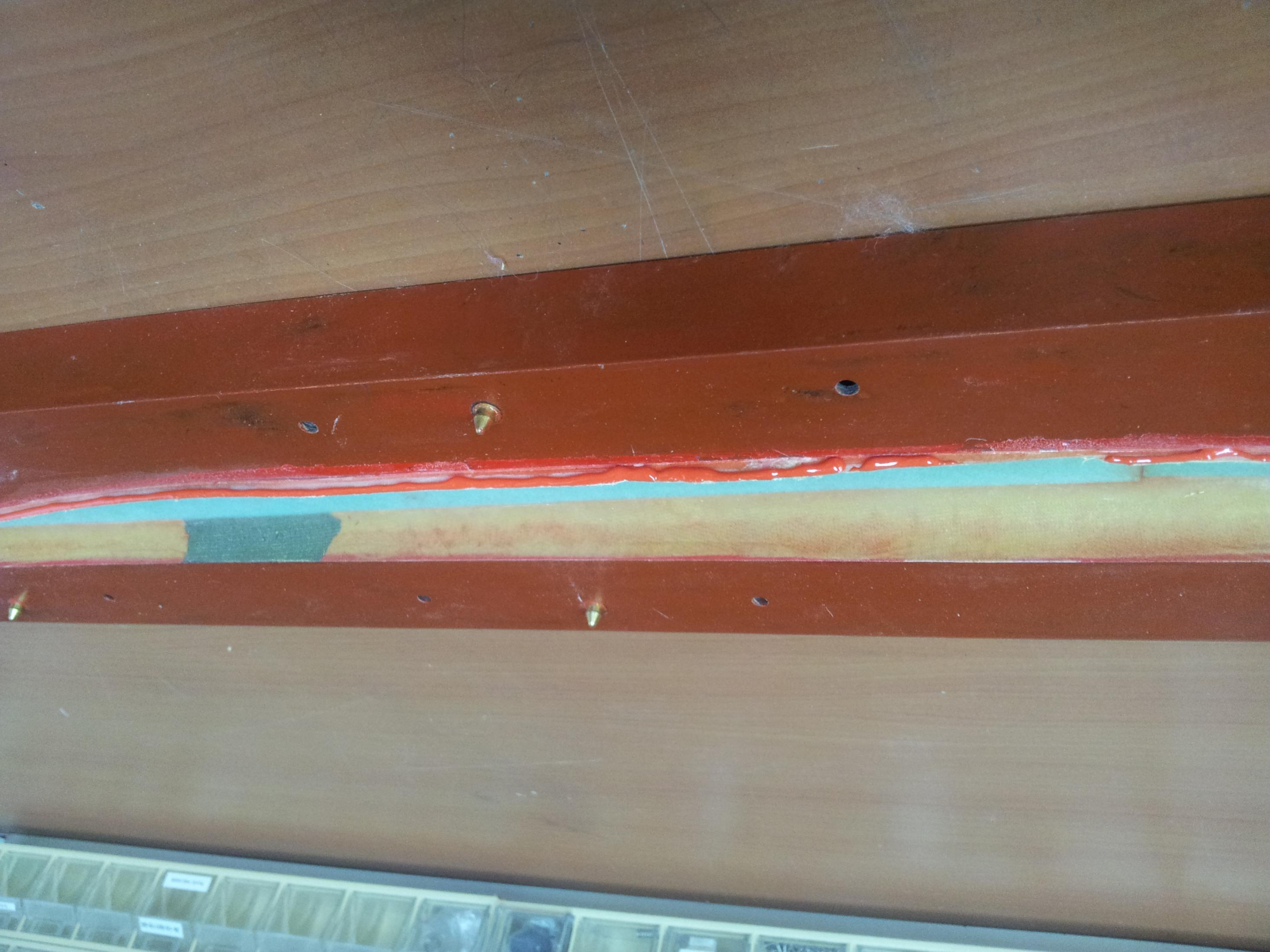

המייצב עצמו בנוי ממספר קורות פנימיות - קורה ראשית שנמצאת קרוב לשפת זרימה, ו2 קורות קטנות באיזור של הציר של ההגה גובה כדי ליצור קופסת פיתול ולחזק את האיזור שסובל הכי הרבה מעומסי זנב.

http://www.efly.co.il/forums/attachm...1&d=1374235113

http://www.efly.co.il/forums/attachm...3&d=1374235183

http://www.efly.co.il/forums/attachm...2&d=1374235150

http://www.efly.co.il/forums/attachm...4&d=1374235223

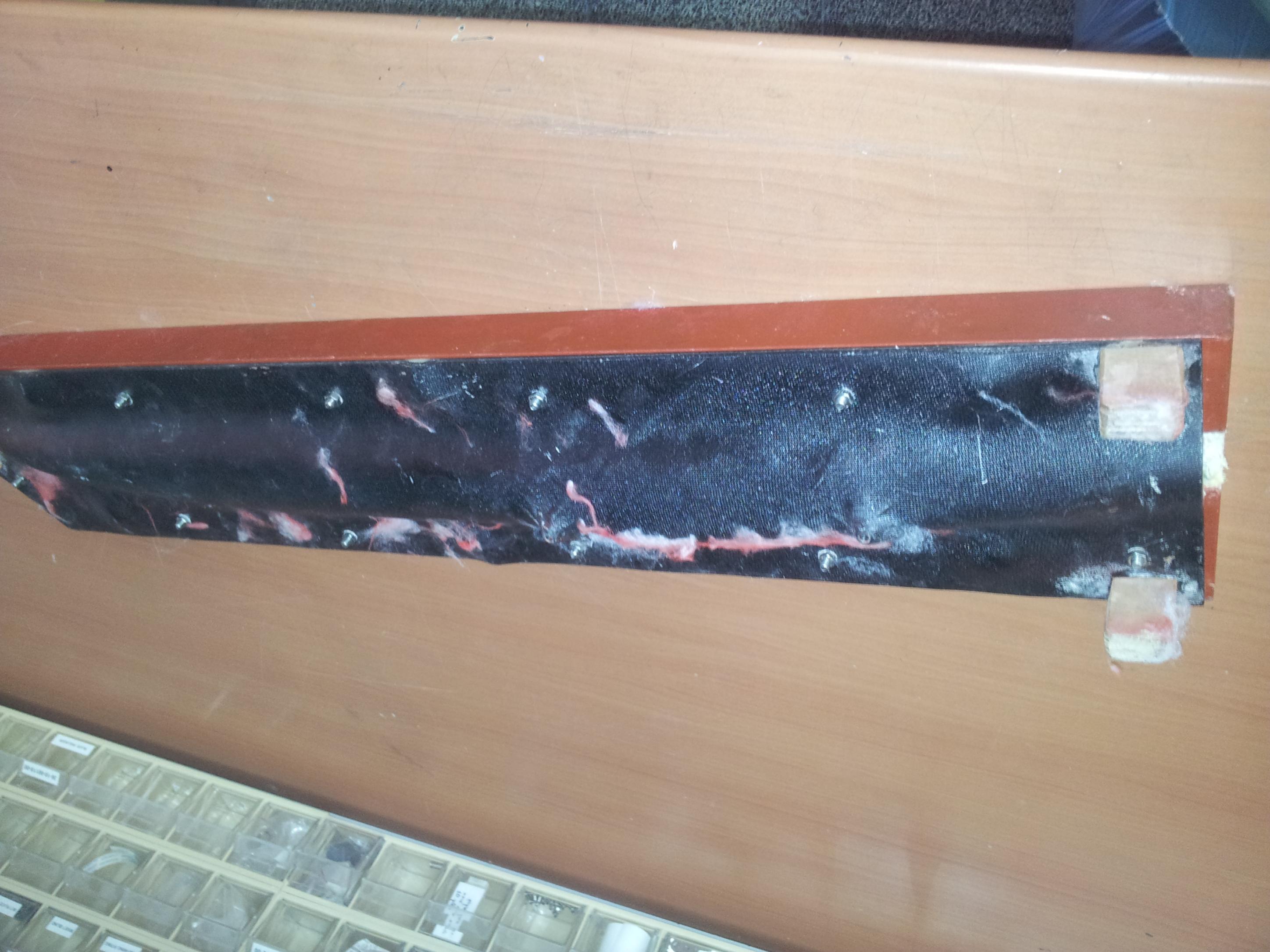

ואחרי חליצה...

http://www.efly.co.il/forums/attachm...1&d=1374236484

http://www.efly.co.il/forums/attachm...0&d=1374236434

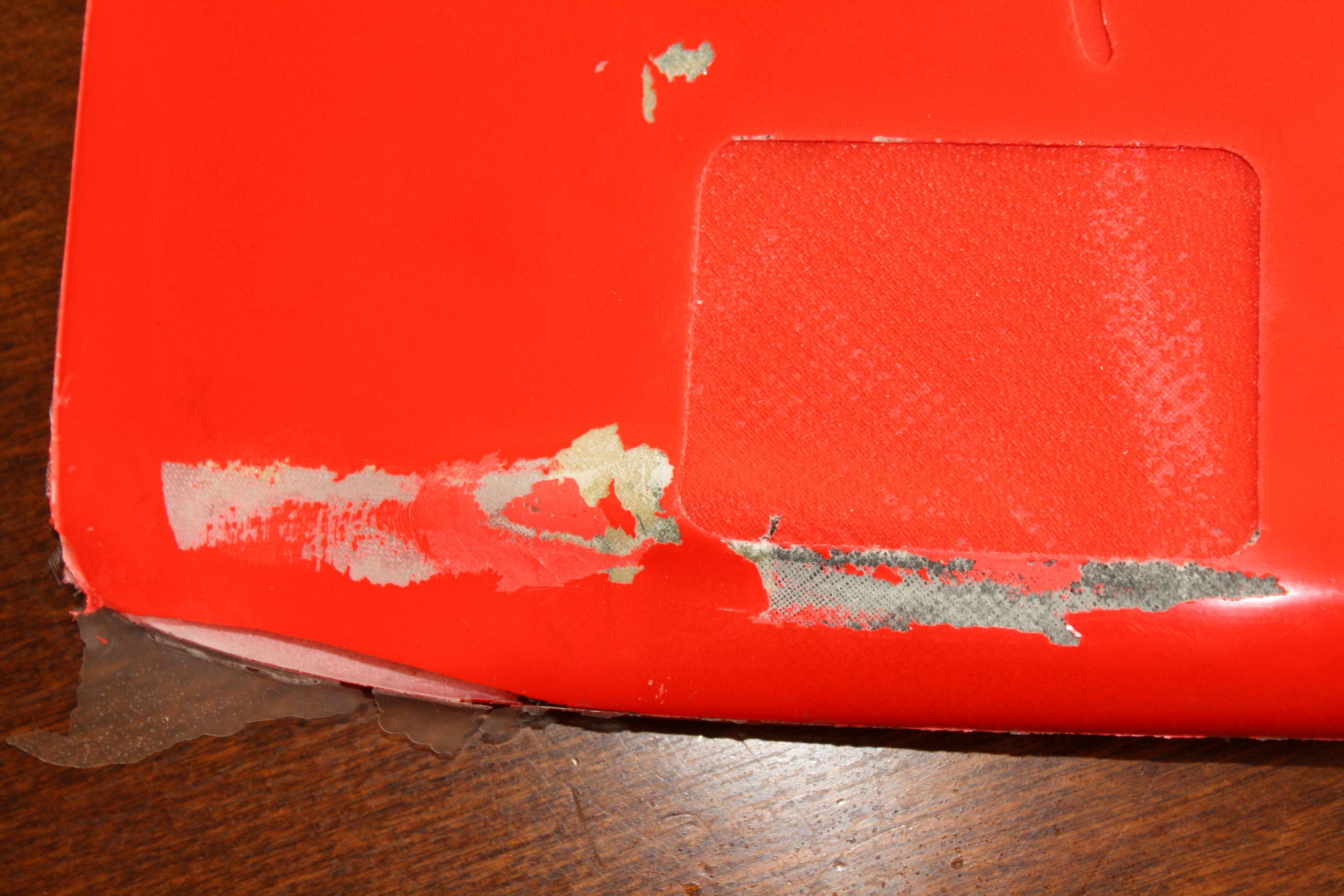

לצערי משהו השתבש ויש תפיסה קטנה של צבע... חלקה יעלם בגלל שאת ההגה עצמו אני עושה מפרופילים (ולכן אני אחתוך את כל החלק האחורה של מה שרואים בתמונות), אבל עדיין חלק ישאר... מעצבן!!! :mad:

http://www.efly.co.il/forums/attachm...2&d=1374236538

http://www.efly.co.il/forums/attachm...3&d=1374236587

המשקל (לפני טרימינג) יצא 54 גרם, לא יודע כרגע אם זה טוב או לא... אבל אם זה כבד אני פשוט אעשה מייצב חדש.

http://www.efly.co.il/forums/attachm...9&d=1374236390

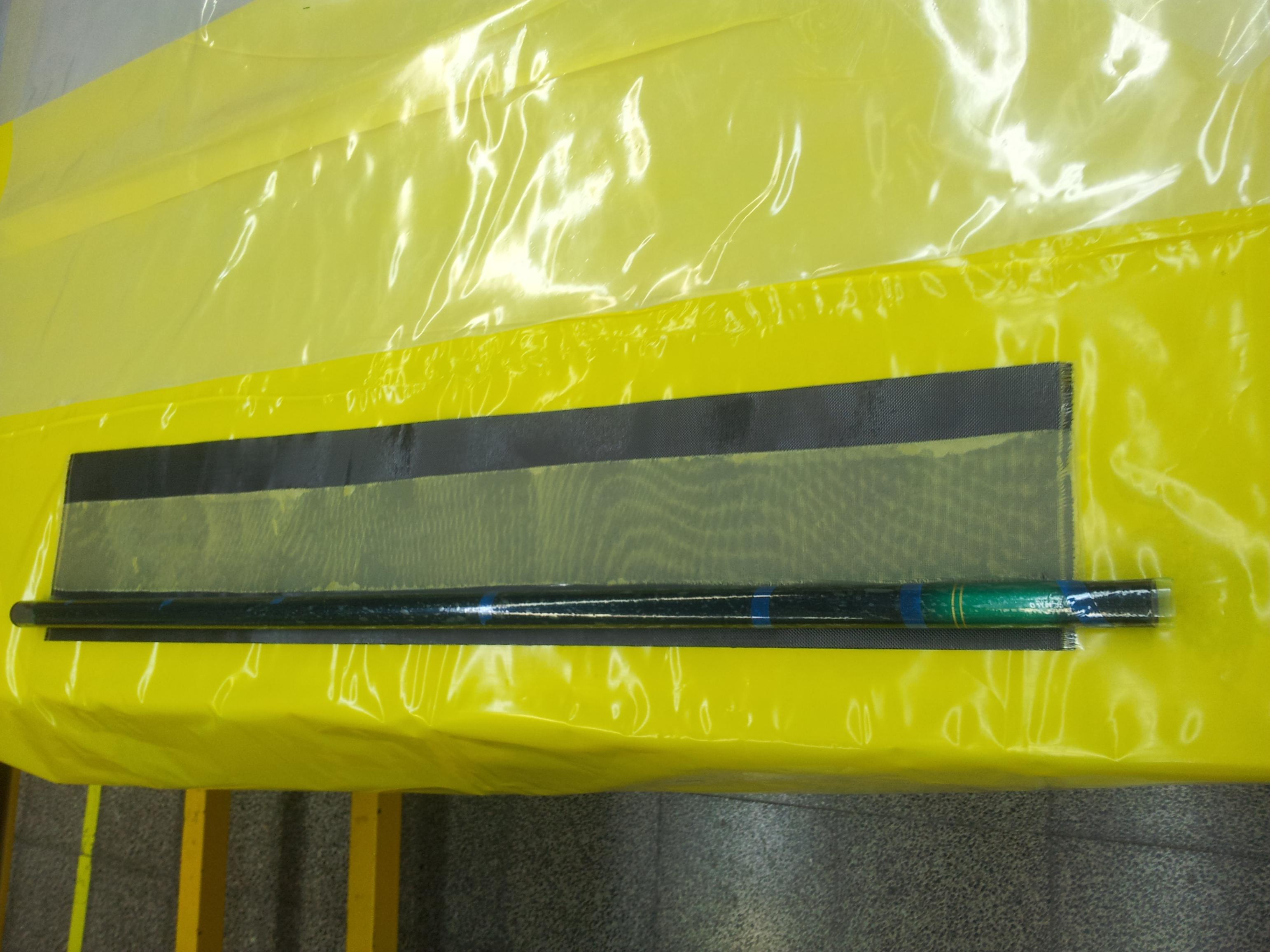

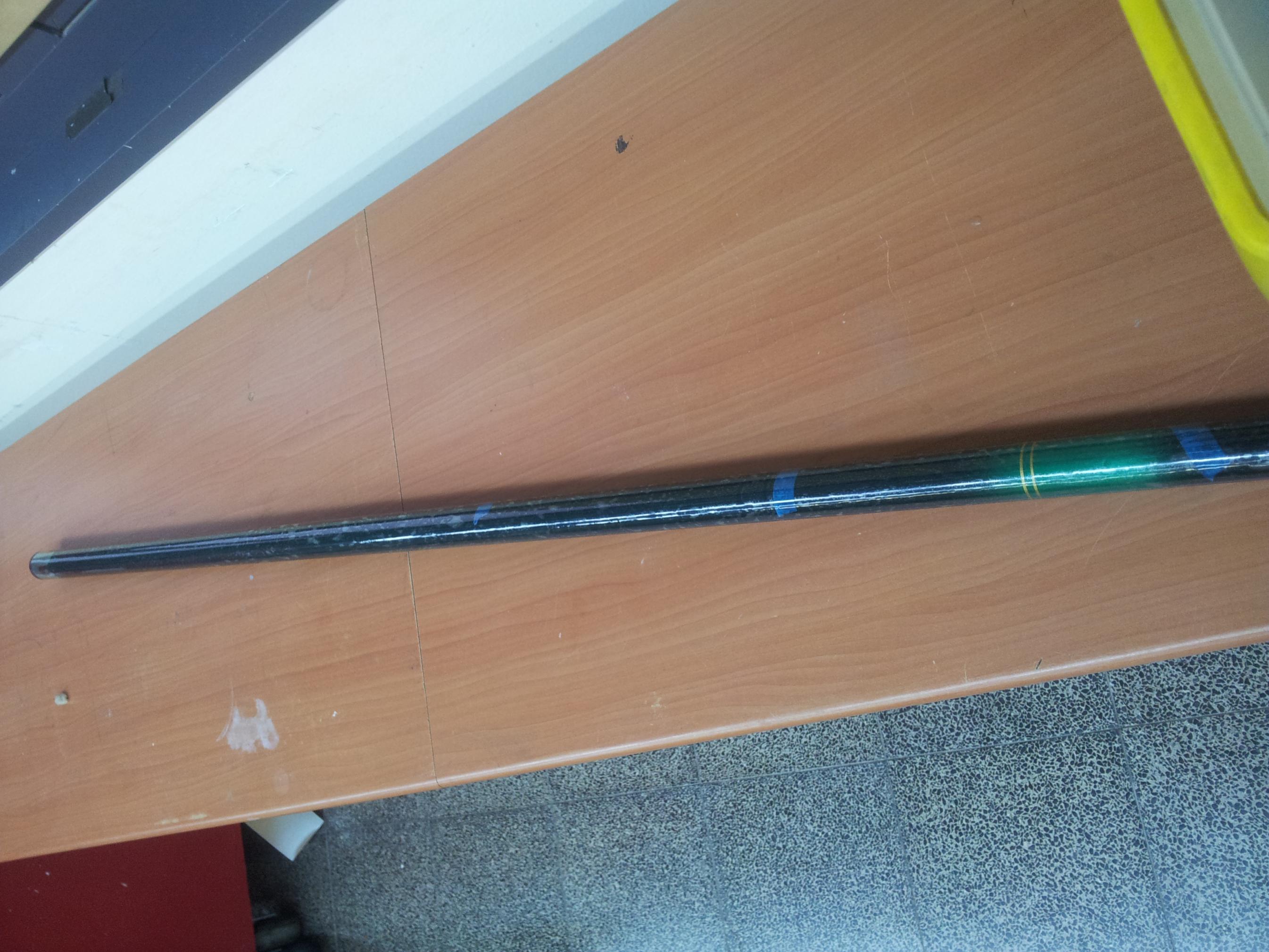

את הבום זנב עשיתי ע"י זה שלקחתי מקטע של חכה והשתמשתי בה בתבנית - מרחתי אליה ווזלין ושמתי ניילון שיפריד בין החכה לבדים שיבואו אליה.

http://www.efly.co.il/forums/attachm...5&d=1374235259

הבום יהיה בנוי מ 2 שכבות קרבון 120 ושכבה אחת של קוולאר 60 ג"ר.

http://www.efly.co.il/forums/attachm...6&d=1374235294

http://www.efly.co.il/forums/attachm...7&d=1374235329

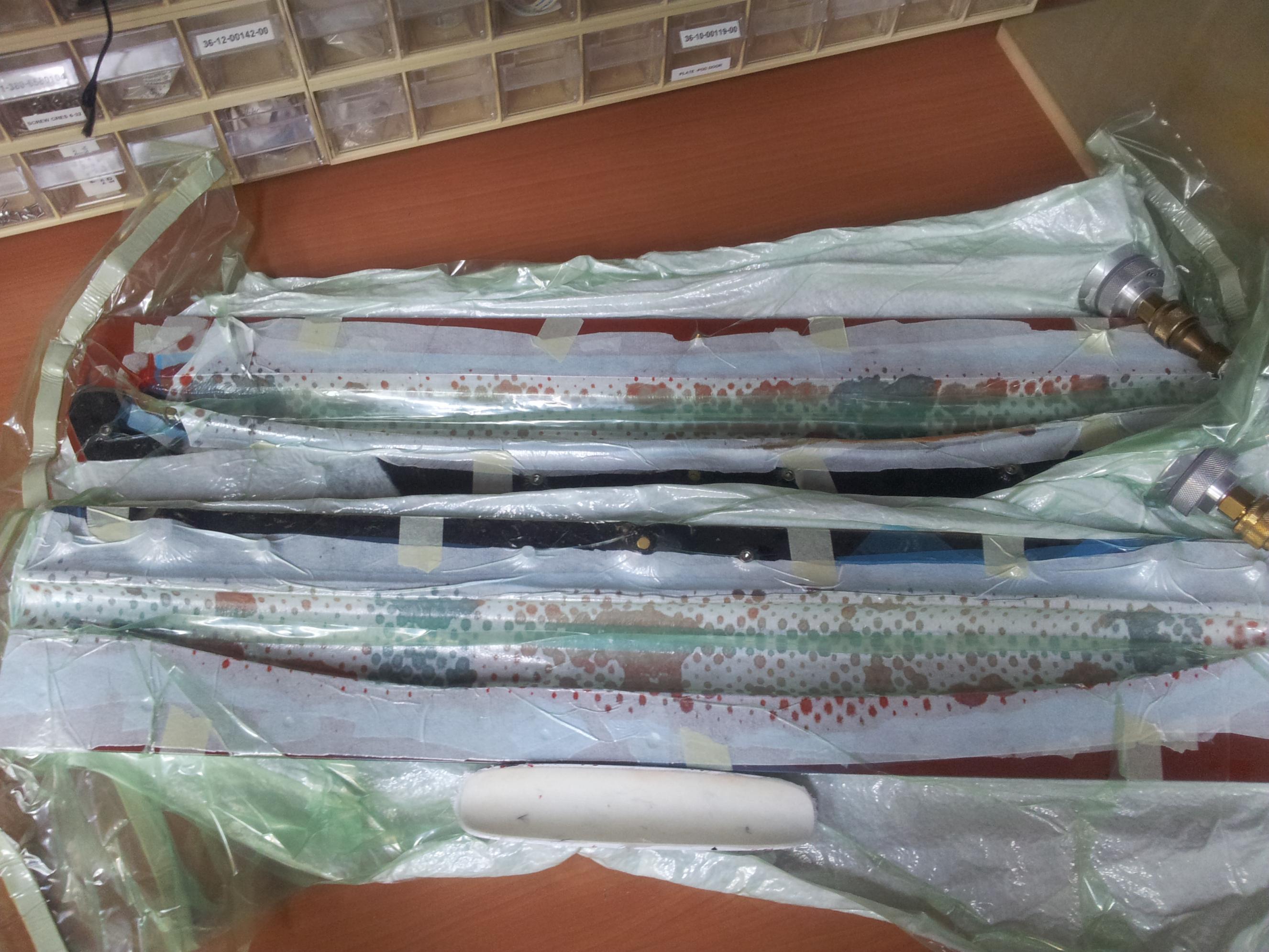

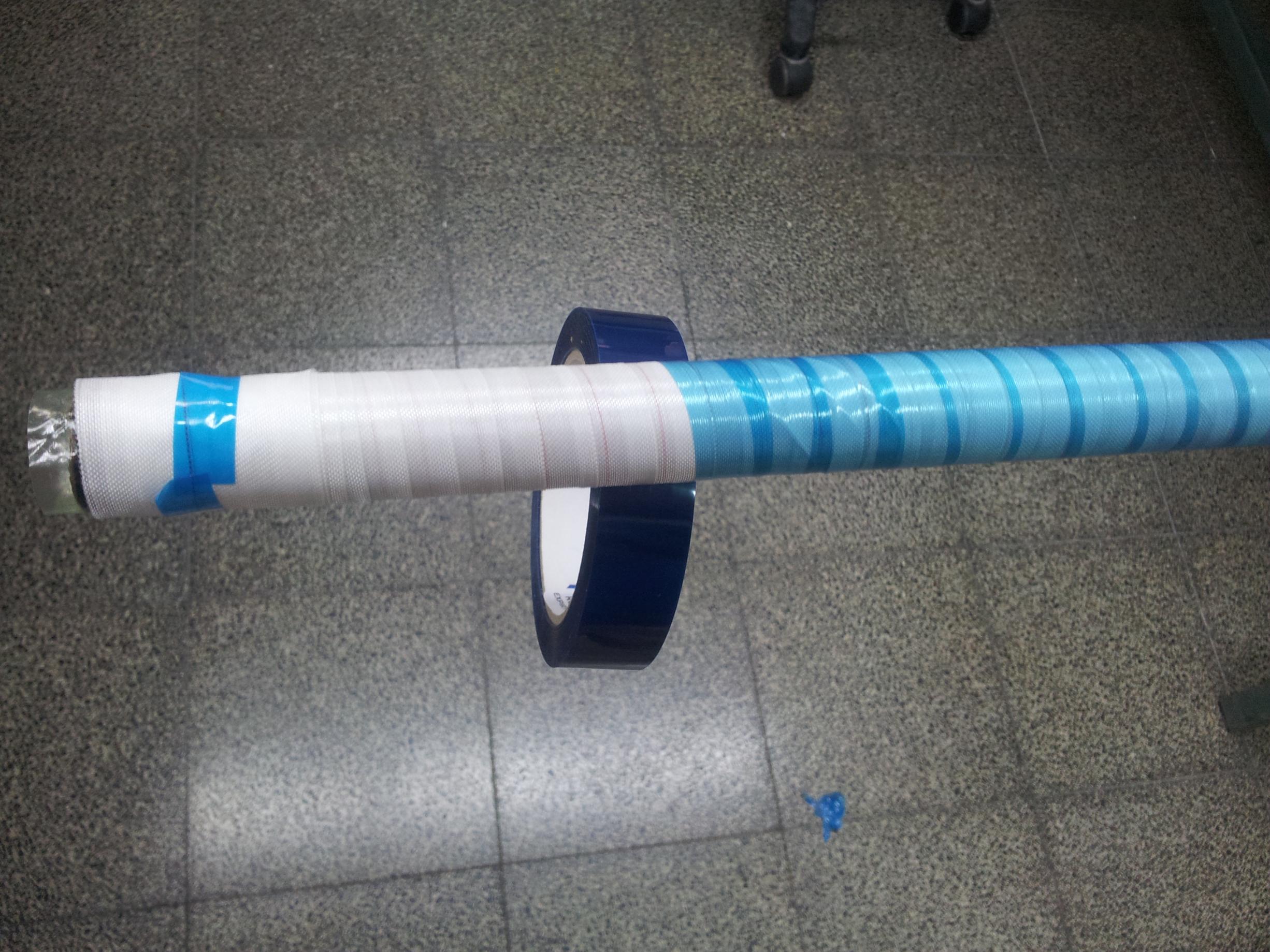

אחרי שגילגלתי את הבדים על ה"תבנית", ליפפתי את הכל עם סרט Pill Ply, עליו מתחתי סלוטייפ ועליו מתחתי נייליון נצמד כדי להצמיד את הבדים אחד לשני עד כמה שאפשר.
את כל זה שמתי לשעה-שעתיים בתנור על מנת שהדבק יהיה יותר נוזלי ואז כמות גדולה יותר של הדבק תוכל לעבור לבד קילוף (חיסון במשקל זנב)

http://www.efly.co.il/forums/attachm...8&d=1374235371

עד עכשיו השקעתי בבניה כ-11.5 שעות, יהיה מעניין לדעתכמה זה ייקח סה"כ...
איתן.

מקצוענים אמיתיים אחד אחד.
תענוג לראות את עבודתכם.

לא התאפקתי... חלצתי את הבום זנב!
הוא יצא ממש טוב, וממש יפה.
המשקל - 40 גרם! (משקל מצוין!)
כרגע הוא באורך מטר אבל הוא יקוצר לאיזור ה 80 ס"מ.
בפעם הבאה שיצא לי לעבוד עליו, אני טיפה אשייף אותו ואצפה אותו בלכה.

(איך הופכים תמונות??!!?)
http://www.efly.co.il/forums/attachm...4&d=1374248386

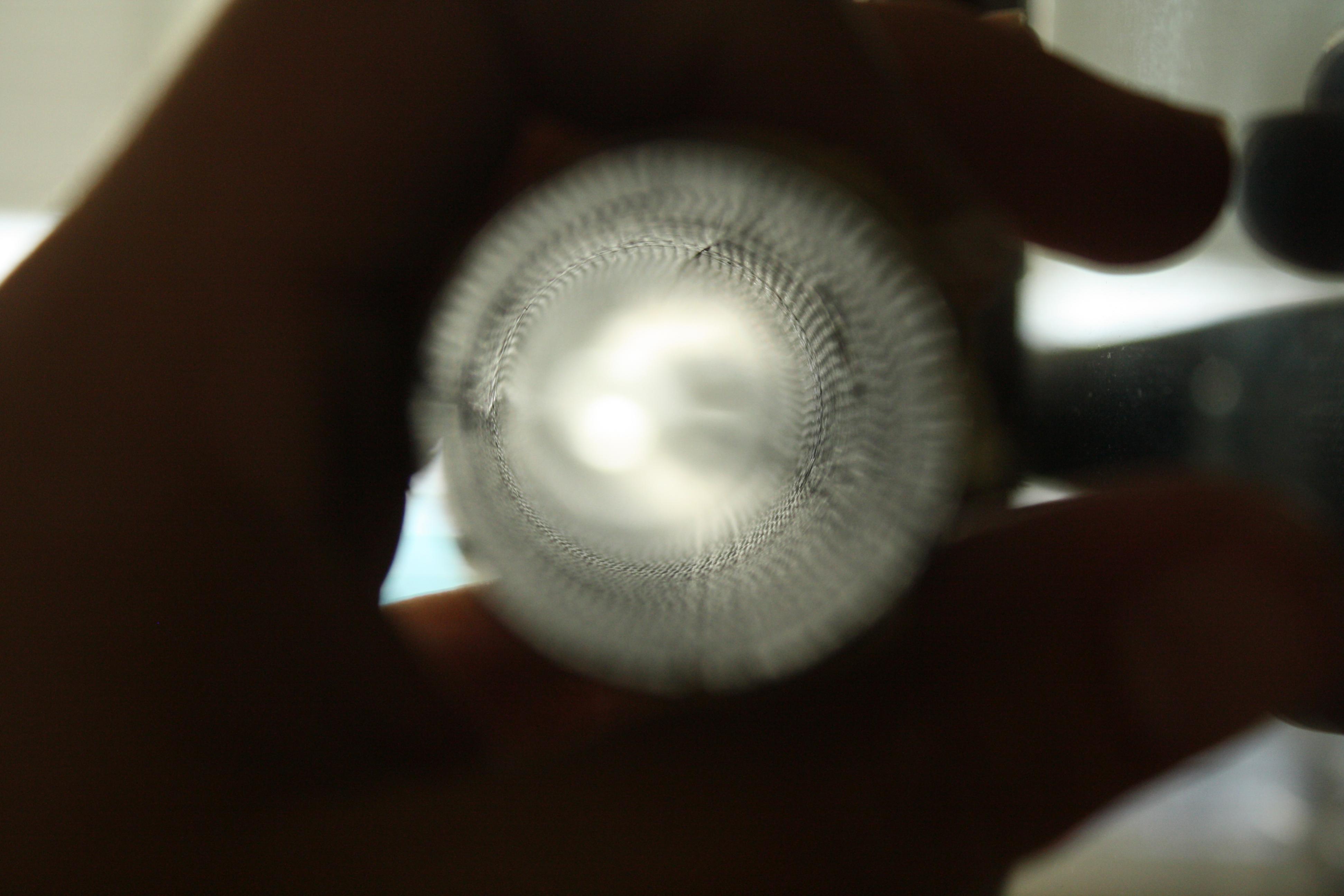

האור בקצה המנהרה

http://www.efly.co.il/forums/attachm...5&d=1374248428

היום היה הטסט פלייט.
חמש טיסות טובות המטוס חזר לעצמו. תוספת המשקל הסופית בעקבות התיקון קטנה ולא ממש מורגשת.

בזמן שאני מכין כל מיני דברים למייצב כיוון חדש, הגיע תורו של הג'וינר...

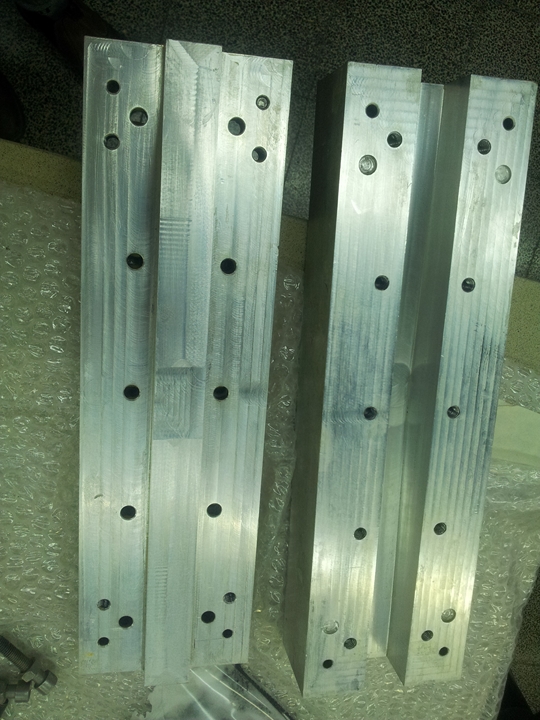

התבנית היא תבנית מפלצת מגוש אלומיניום ששוקל לא מעט.
הליווח שעשיתי כולל 3 שכבות של קרבון 195 ב-45 מעלות (2 שכבות על הכל ועוד אחת קצרה יותר), טווח מרוהסל 71 ו3 שכבות מדורגות של קרבון חד כיווני בעובי 0.4 מ"מ כל אחת רק בחלק העליון והתחתון של הקורה בשביל.
בגלל צורתה של התבנית כל שכבות הקרבון עוטפות את הטווח רוהסל וכך מתקבל סוג של גרב קרבון מאולתר.

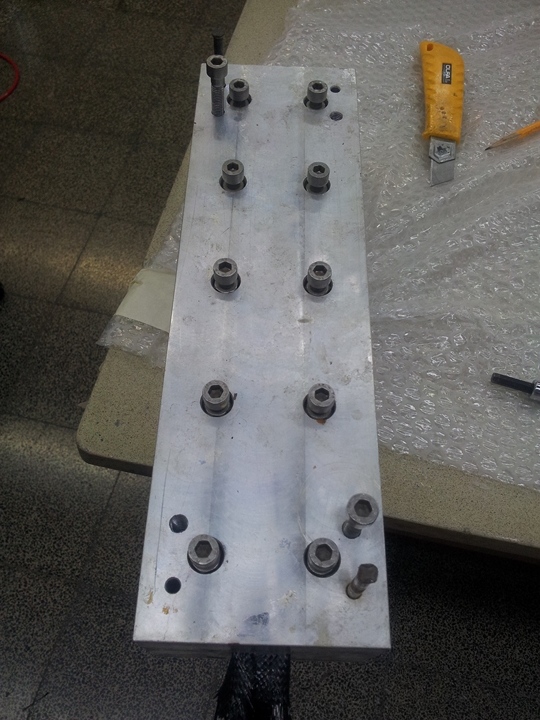

התבנית

http://www.efly.co.il/forums/attachm...2&d=1374848354

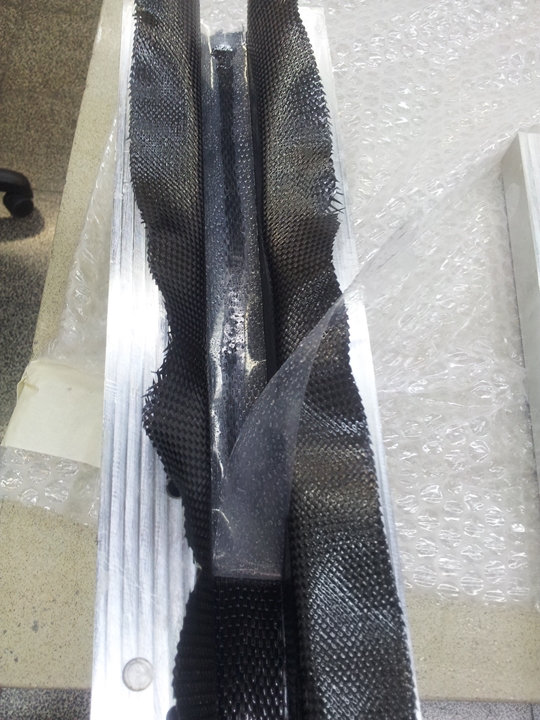

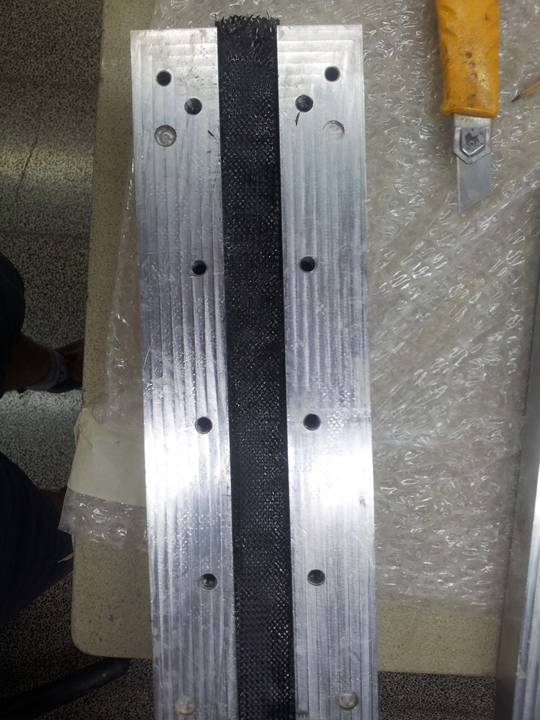

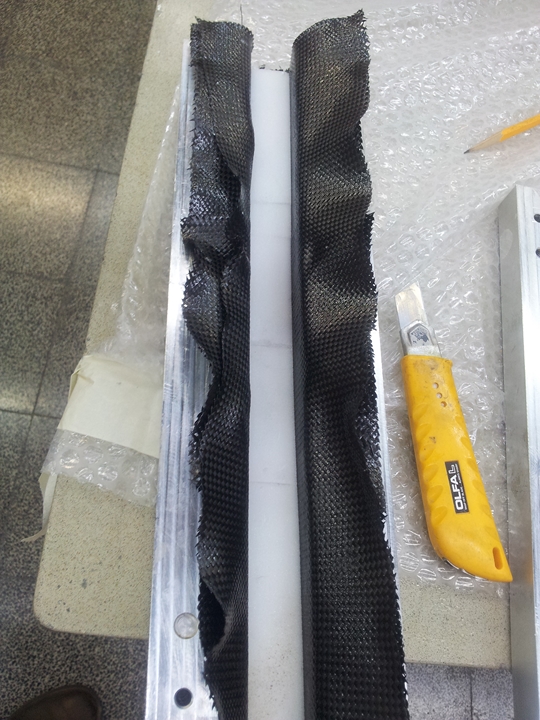

שכבות ראשונות של בדים (לפני הנחת הטווח רוהסל)

http://www.efly.co.il/forums/attachm...3&d=1374848362

הנחת הטווח רוהסל

http://www.efly.co.il/forums/attachm...4&d=1374848367

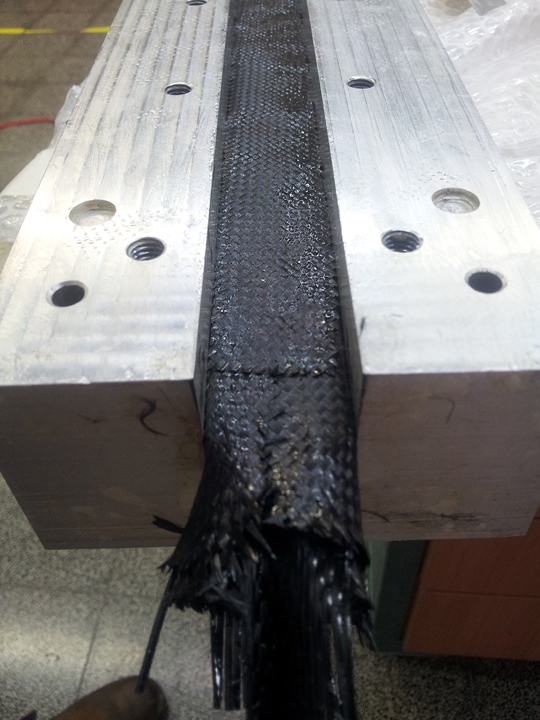

אחרי שעטפתי את הרוהסל בשאריות בדים של השכבות הראשונות

http://www.efly.co.il/forums/attachm...5&d=1374848375

http://www.efly.co.il/forums/attachm...6&d=1374848379

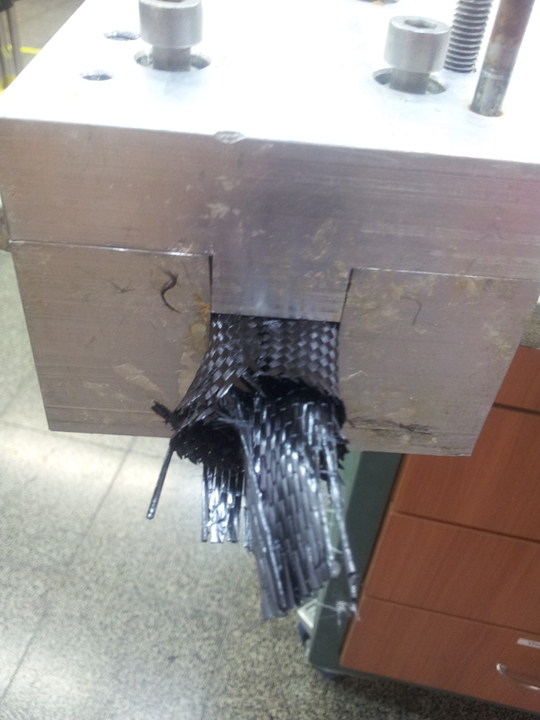

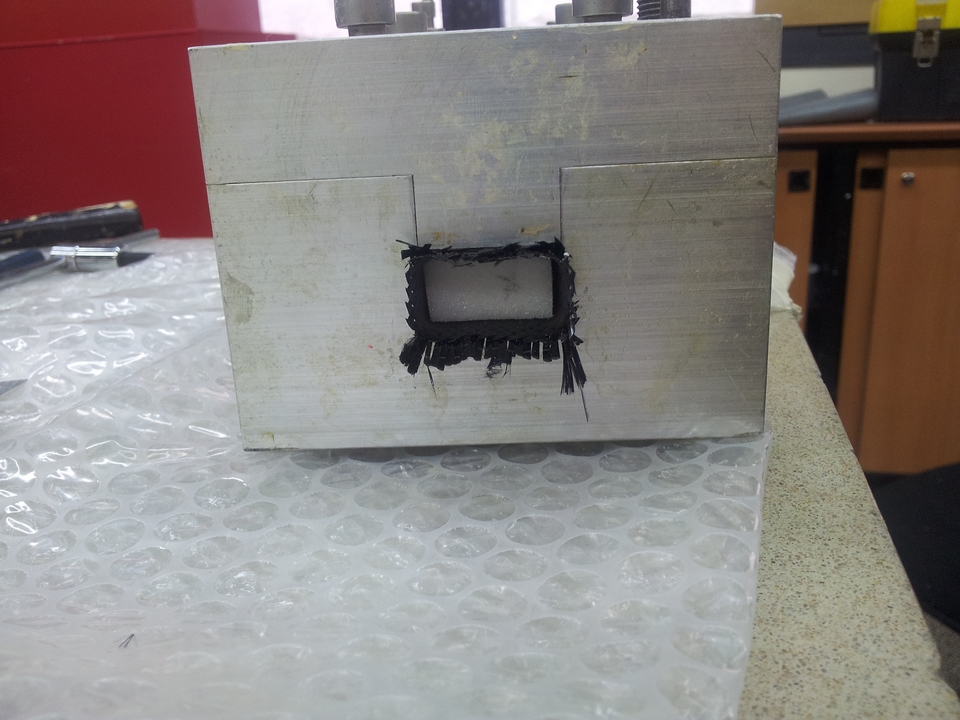

ולבסוף סגירת התבנית

http://www.efly.co.il/forums/attachm...7&d=1374848384

http://www.efly.co.il/forums/attachm...9&d=1374848398

http://www.efly.co.il/forums/attachm...8&d=1374848389

איתן.
