חיבור סוללה למד מתח

**ronmen** · 20-01-2010, 11:03:05

אם אני רוצה לחבר סוללה למד מתח (אגב האבא של שניהם הוא הסיני)

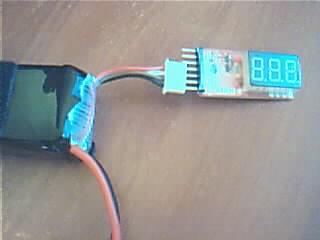

כמו בתמונה שצילמתי למד מתח יש יותר רגליים מהקונקטור של הסוללה...

אם תוכלו לומר לי איך לחבר ע"פ התמונה יחסית למד המתח באורנטצייה הזו (הספרות כלפי המשתמש) וע"פ צבעי החוטים בקונקטור של הסוללה.

תודה לעונים

**Boogle** · 20-01-2010, 12:13:11

שאלה יפה, בתמונה אתה בדיוק הפוך.

כשאתה מחבר למד המתח את הסוללה והקונקטור פונה שמאלה, החוט השחור של מחבר הבאלנס צריך להתחבר לפין התחתון.
אין בעיה אם נשארים פינים חופשיים בצד העליון של המחבר .
תהנה

**hai** · 20-01-2010, 12:28:34

מקווה שזה יעזור

**ronmen** · 20-01-2010, 20:46:12

תודה רבה
