במאמר זה אדריך בקצרה כיצד לחבר את המטען טורינג'י\הוביקינג הזול שלכם
לשקע הUSB במחשב, וככה תוכלו לראות את כל הפרמטרים של הטעינה, בין אם אתם צריכים את זה או לא.
למציאת וריכוז כל הנתונים הנדרשים בזבזתי שעות מזמני, תהנו.
אינני לוקח כל אחריות על נזק שיגרם למחשב\מטען ו\או כל ציוד אחר שלכם כתוצאה מהמדרך שלי
השינוי הנ"ל כולל הלחמה ומבטל את אחריות הפריומיום של הסיני.
חיבור מטען 50W של הסיני
1) להזמין את החלק הנ"ל או דומה לו.
2) אם כבר אנחנו פה אז בואו נוסיף מאורר (זהו שלב שלא חובה, ואין לו שום קשר לשלבים האחרים)
תעשו חור במארז לפי גודלו, החיבורים מתחברים כך (שימו לב לקוטביות המאורר ולכניסות על הלוח)
3) ניתן להחליף את כבלי הזנת החשמל למכשיר (זהו עוד שלב שהוא לא חובה, אין לו השפעה על השלבים האחרים, אך מומלץ ביותר!)
שימו לב לצבעים של הגידים היוצאים מהבקר, ולצבעים הנכנסים למחבר
(צהוב ושחור במקרה שלנו), כל שאר הגידים אינם נדרשים ועשו בהם כרצונכם.
4) בגלל שבמטען הזול שלנו אין את הרכיבים הדרושים, אך יש הכנה לרכיבים הנ"ל (מודפסים על הלוח)

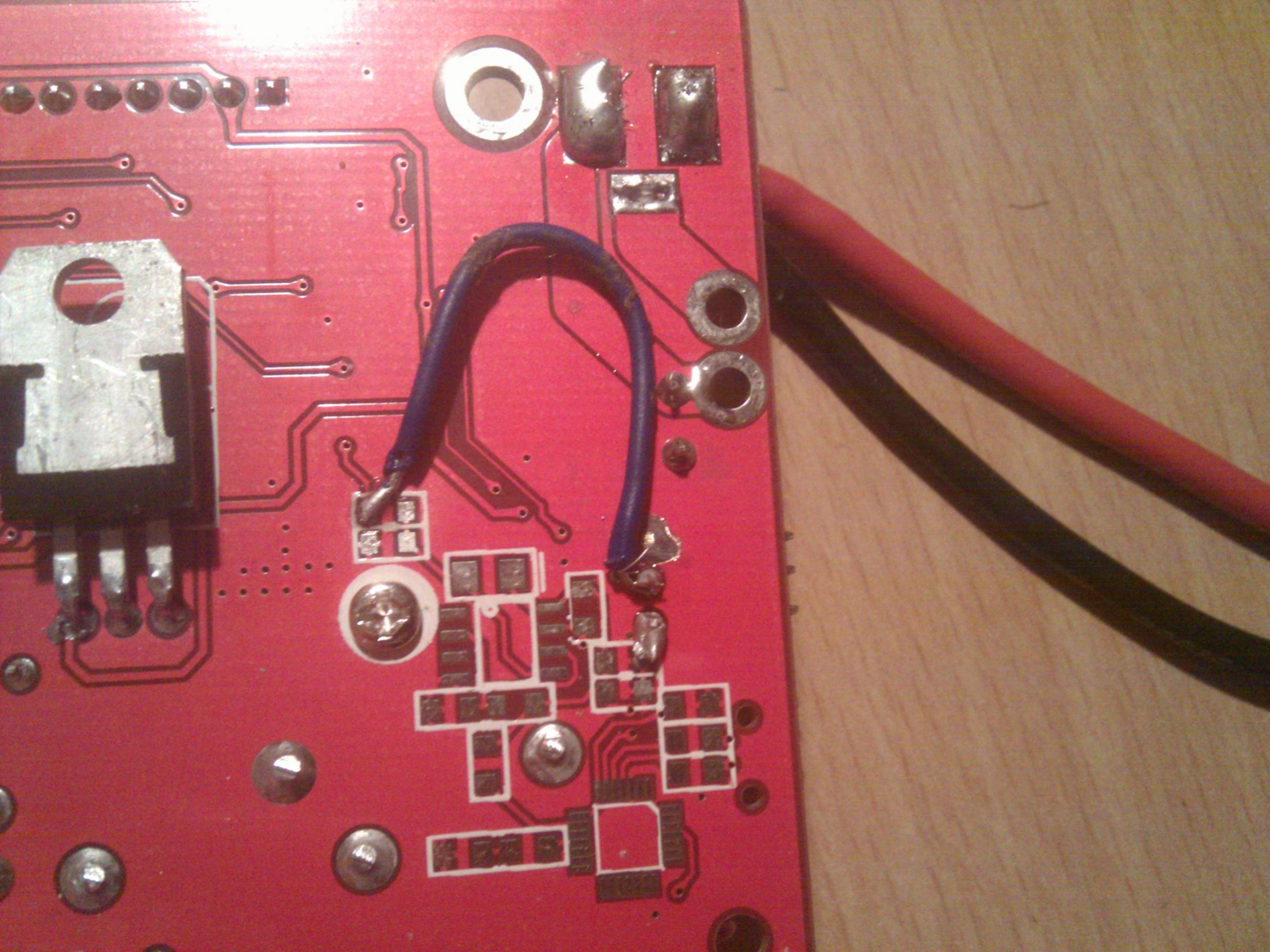

עלינו להתאים בין השתיים, יש להלחים בין היציאה האמצעית בחיבור התלת-פיני לבין הריבוע העליון משמאל.
אין צורך להלחים שום דבר חוץ מההלחמה המתוארת בתמונה ובמלל.
כמתואר בתמונה.
5) סוגרים הכול ומחברים את הבקר כך, שימו לב לצבעים של הגידים היוצאים מהבקר, ולצבעים הנכנסים למחבר
(צהוב ושחור במקרה שלנו), כל שאר הגידים אינם נדרשים ועשו בהם כרצונכם.
6) חשוב מאוד!!!!
לפני שאתם מחברים את המטען למחשב, לכו ל:
user set program
usb/temp select
וודאו שהמטען כותב USB ENABLE
7) הורידו את התוכנה הבאה
האתר בשוודית, אך בשביל להתקין ולהשתמש בתוכנה יש אנגלית.
8) חברו את הקונקטור לשקע של הטמפרטורה ולמחשב.
9) התקינו את התוכנה כאוות נפשכם, סמנו את המטען שלכם בתור IMAX 6.
10) תהנו.
חיבור מטען 200W של הסיני למחשב
1) להזמין את החלק הנ"ל או דומה לו.
מנתקים את כל הקונקטורים כך שישארו הקונקטורים הללו
שימו לב לצבעים של הגידים היוצאים מהבקר, ולצבעים הנכנסים למחבר
(צהוב ושחור במקרה שלנו), כל שאר הגידים אינם נדרשים ועשו בהם כרצונכם.

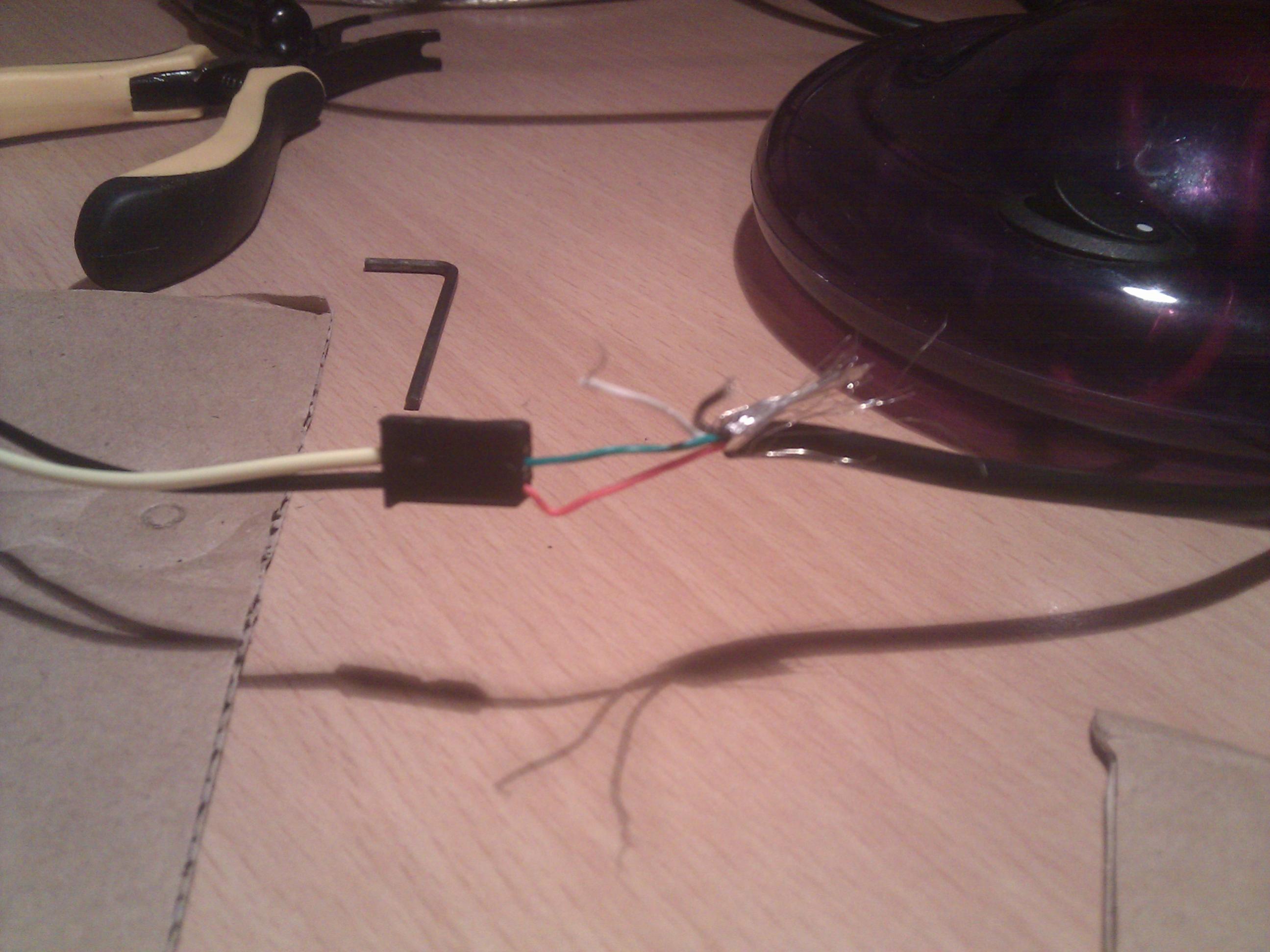

2) חתכו קבל Mini-usb מדדו את הפרשי המתחים בין הכבלים החתוכים
-קודם כל שימו את המינוס של הרב מודד לכבל האדום בUSB ועם הפלוס של הרב מודד עברו על כל הגידים
עד שתמצאו כ4.5 וולט (בערך)
3) חשוב מאוד! אם התוצאה חיובית (למשל חיברתם את המינוס מהרב מודד לאדום, ואת הפלוס לירוק) וקיבלתם תוצאה שהיא 4.5 וולט

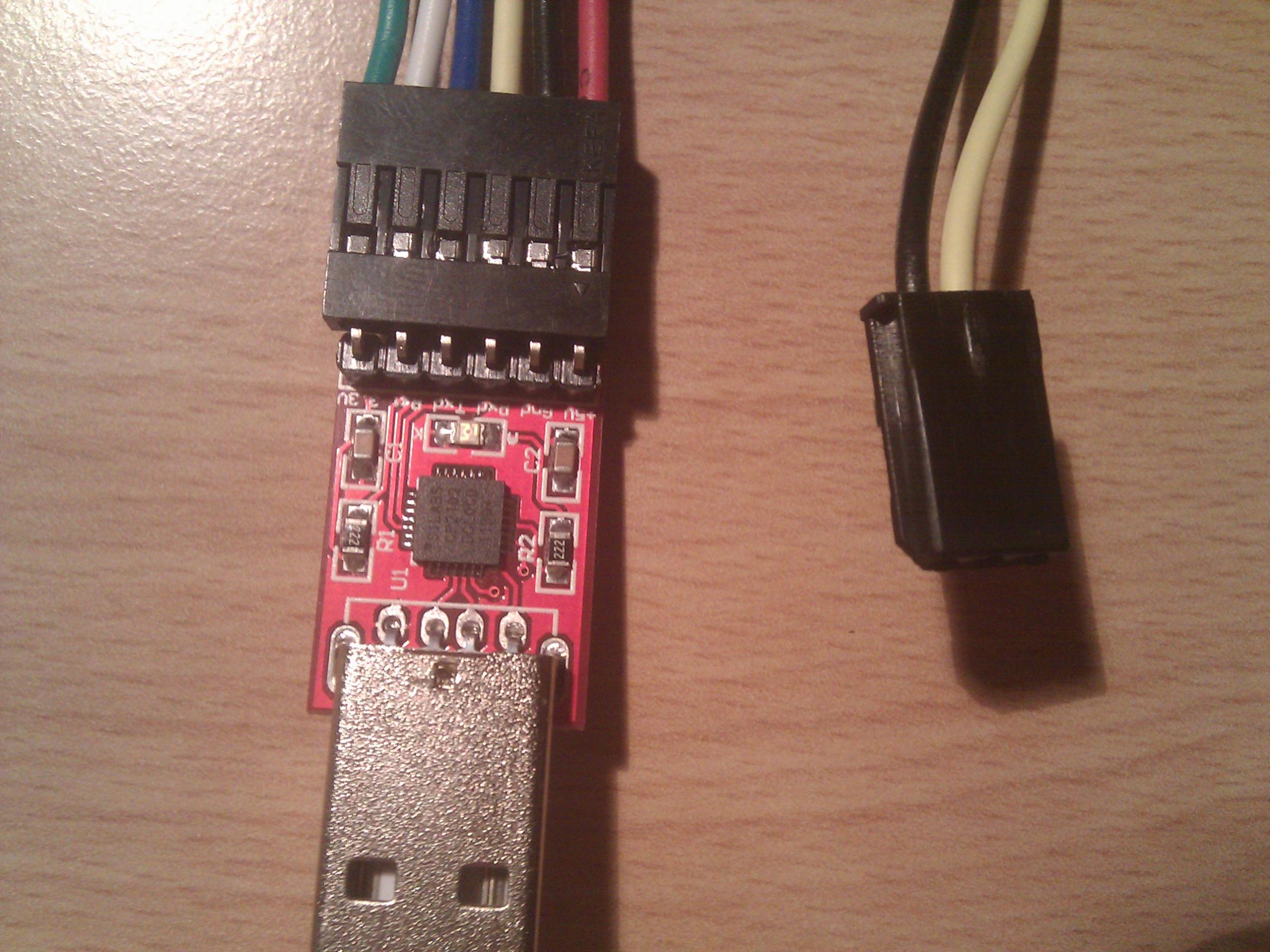

אז חברו את הגיד האדום מהכבל לשחור של המתאם(TTL) ואת הירוק של הכבל לצהוב של המתאם.
אם התוצאה שלילית (4.5-) וולט אז חברו את הירוק לשחור של המתאם ואת האדום מהכבל לצהוב של המתאם.
במציאות הכבל שנראה לבן הוא צהוב
4) הורידו את התוכנה הבאה
האתר בשוודית, אך בשביל להתקין ולהשתמש בתוכנה יש אנגלית, התקינו את התוכנה ותדליקו אותה.
5) סמנו את המכשיר המותקן כ- e-station BC6-10
6) חברו את הכבל USB למטען
7) תהנו.
