עזרה בהתקנת BEC חיצוני

[bar199950]

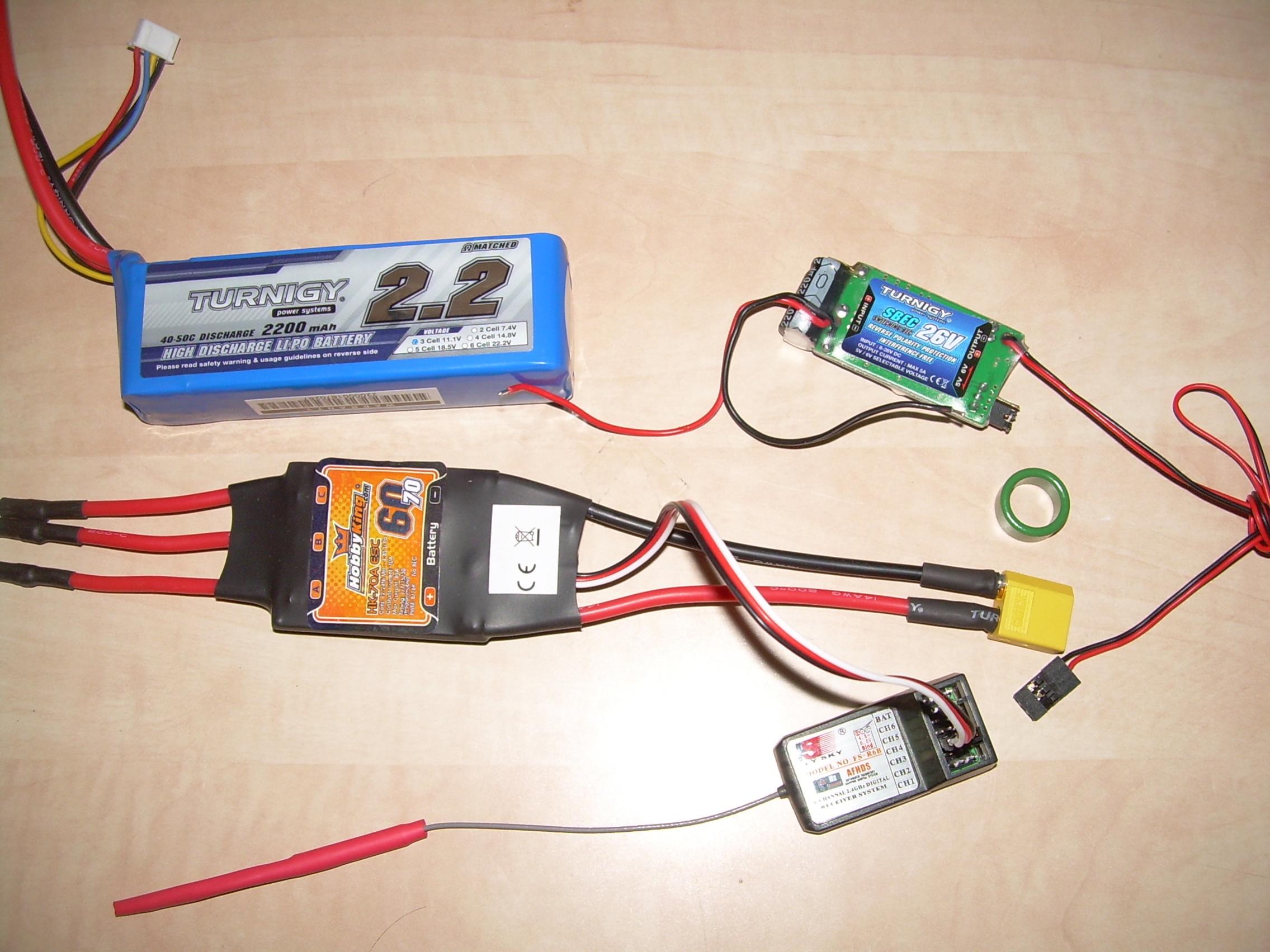

אז ככה קיבלתי את ה-BEC החיצוני
אתמול ואת האמת אני לא ממש יודע מה צריך לעשות,
1.איך אני מחבר את הBEC החיצוני לבקר?
2.לאיזה CH אני מחבר אותו?
3.לשם מה העיגול המתכתי הירוק שקיבלתי יחד עם ה-BEC?

תשובה מפורטת תוכל לעזור לאנשים אחרים שלא יודעים זאת

תודה רבה

[ZvikaF]

אתה מחבר את החוטים לסוללה (או במקביל לכניסת המתח לבקר).
ה"עיגול הירוק" הזה הוא טבעת פיריט לסינון רעשים, לפף את כבל היציאה (מתח למקלט) 3 סיבובים סביב דופן הטבעת.

[bar199950]

אתה מחבר את החוטים לסוללה (או במקביל לכניסת המתח לבקר).
ה"עיגול הירוק" הזה הוא טבעת פיריט לסינון רעשים, לפף את כבל היציאה (מתח למקלט) 3 סיבובים סביב דופן הטבעת.

אוקיי תודה אז להוציא את המעטפת שיש על הבקר??
ולאיזה ch אני מחבר את הBEC?

[valaza]

תשאיר את הבקר כמו שהוא
זה לא משנה לאיזה ערוץ תחבר, ה+ וה- של כל הערוצים משותפים

[bar199950]

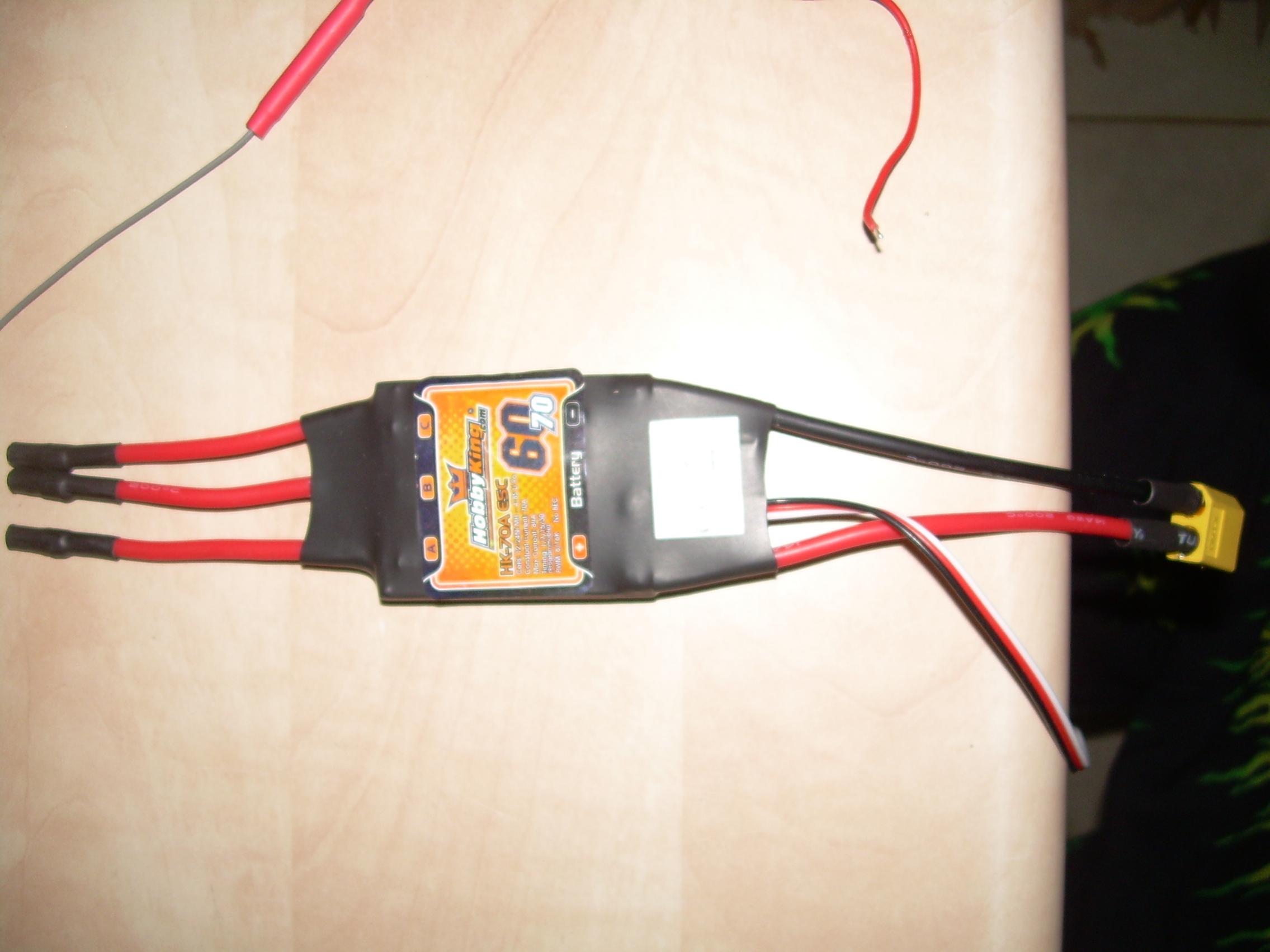

אז לא הבנתי איך אני מחבר את הBEC לבקר...

[dror_z]

הbec לא מתחבר לבקר
הוא מקבל מתח ישירות מהסוללות ומתחבר למקלט
כך מספק מתח ישירות למקלט ללא מעבר ותלות בבקר
הבקר מתחבר לסוללה ולמקלט בערוץ המצערת

[Flying_student]

זה BEC בשביל המוגי?

[BITONY]

מישהו יכול להעלות תרשים?

[אייל שפירא]

אם אתה לא מתכוון להשתמש בסוללה נפרדת למקלט -
תלחים את החוטים של הBEC לאותו קונקטור של הבקר (אל תשכח לשים שרינק על שניהם יחד לפני שאתה מלחים)

והצד השני מתחבר למקלט לערוץ Batt

[bar199950]

בסדר הסתדרתי הכל פועל תודה רבה

[ZvikaF]

שים לב רק שאתה צריך לנתק את החוט האדום מהפלג של הבקר ("סרוו" פיקוד המנוע) כי אם הבקר שלך מכיל BEC יהיו הפרשי מתחים שעלולים לשרוף את המקלט במקרה הרע או להכניס רעשים במקרה הטוב.

[s.mario]

http://www.efly.co.il/forums/showthread.php?t=31842
בבקשה...
