לעזעזל עם הסינים האלה..

[s.mario]

הזמנתי את הסט משדר-מקלט הבא:


עממה , אין שום כבל לכניסת מתח למקלט , רק את הסרטוט הבא מאוייר על גבו:

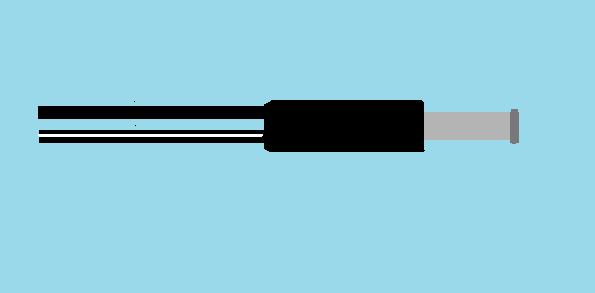

במקרה , יש לי כבל עם מחבר זהה זרוק בבית ,בקוטר הנדרש.
ראש המחבר מנותק מהשנאי עימו הוא נרכש בעבר - ולו כבל דו גידי: שחור ושחור עם פס לבן.



איך אני אמור להבין מי הפלוס ומי המינוס?(כדי לחבר למקור מתח חיצוני)
האם יש הנחה גורפת לגבי הצבעים האלו שאני לא מכיר?...

תודה,
איתי.

[אייל שפירא]

אם הוא מנותק תבדוק בעצמך איזה מהחוטים מחובר לצד החיצוני של הקונקטור. אתה יכול לנסות לחבר סוללה (AA, לא ליפו) למנורה או משהו.

על השנאי לא מצוייר לך איפה המינוס והפלוס?

[s.mario]

אם הוא מנותק תבדוק בעצמך איזה מהחוטים מחובר לצד החיצוני של הקונקטור. לא רואה אפשרות כזאת , כל העסק נמצא בתוך הקונקטור עצמו , -בקיצור אי אפשר לראות...
אתה יכול לנסות לחבר סוללה (AA, לא ליפו) למנורה או משהו. - לא הבנתי...מה לחבר לאן ומה לבדוק.?

על השנאי לא מצוייר לך איפה המינוס והפלוס? - זו בעיה...לא קיים כבר השנאי עצמו

איתי.

[KNO3]

תנסה לסגור מעגל עם החלק החיצוני ואחד החוטים, זה שאתה מצליח איתו הוא ה -.

[s.mario]

גאוני!...
תודה רבה...

[s.mario]

ומנושא לנושא - באותו נושא:

בבדיקת של מע' המשדר\מקלט - היא נבדקה ונמצאה תקינה מול מסך הטלויזיה - הבעיה אצלי שמסך הקרקע לא מראה תמונה כלל.
ניסיתי גם במסך הקרקע שלי וגם בDVD נייד , שניהם תומכי PAL+NTSC - ובשניהם אין תמונה...
כאשר אני מחבר אותו לוידאו "קבוע" כמו ממיר של הלווין - רואים מעולה - אך בחיבור למצלמה משדר-מקלט , אין תמונה.
*המשדר והמסך -שניהם מוזנים ישירות ע"י אותה סוללת 3S.


משדר\מקלט:
http://www.lowpricerc.com/product_in...roducts_id=989

מצלמה: 420 sony pal

אם למישהו יש כיוון לפתרון - אשמח לשמוע.

[valaza]

יש לי השערה

האדמה (מינוס) בין המצלמה והמשדר, ובין המקלט והמסך, משותפים?

אני אפרט:
בשביל להעביר מידע על גבי כבל, לא רק הסיגנל צריך להיות מחובר (בין המצלמה והמשדר\ בין המקלט והמסך) אלא גם המינוס, זו הסיבה לדעתי שאין לך תמונה.
בשביל שלסיגנל תהיה משמעות צריך שיהיה "בסיס השוואה" משותף.
בגלל זה בחיבורי הRCA למשל יש את הפין הפנימי- הסיגנל, והכיסוי מסביב- האדמה.
חיבור הרכיבים לסוללה משותפת מספיק בהחלט, החיבור למינוס לא חייב להיות יחד עם הסיגנל (כמו בRCA)

[s.mario]

חשבתי על הכיוון הזה ,
הפעולות שביצעתי:
1. המצלמה מקבלת מתח מהמשדר - כך שאני מניח שהאדמה משותפת...

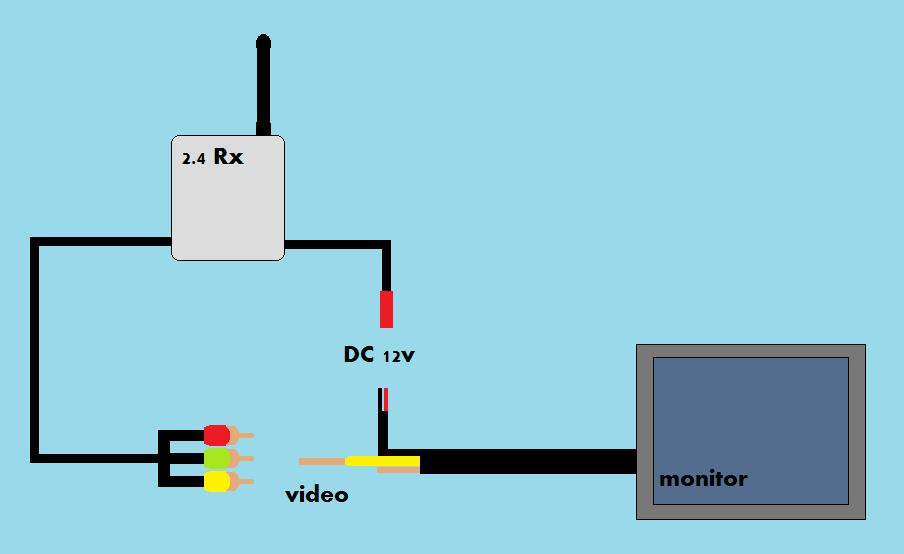

2. במסך+מקלט , איחדתי את חיבורי הזנת המתח לקונקטור משותף: ונתתי לשניהם מתח מאותה סוללה.
בכבל הוידאו- את הכבל הצהוב והחשוף שמלופף סביבו היוצאים מהמסך חיברתי אל יציאת הוידאו (הצהובה) היוצאת מהמקלט בהתאמה.

איפה אני טועה? , שוב אציין שמול מסך הTV הביתי - כאשר אני מחבר ישירות את יציאת הוידאו אל הכניסה המתאימה בטלויזיה - אין שום בעיה בצפיה.

[KNO3]

כשהמצלמה מחוברת למסך ישירות, יש תמונה?
כשאין תמונה-מה אתה רואה? מסך כחול?
ניסית להגדיר ידנית בתפריט של המסך PAL?

[valaza]

חשבתי על הכיוון הזה ,
הפעולות שביצעתי:
1. המצלמה מקבלת מתח מהמשדר - כך שאני מניח שהאדמה משותפת...
2. במסך+מקלט , איחדתי את חיבורי הזנת המתח לקונקטור משותף: ונתתי לשניהם מתח מאותה סוללה.
בכבל הוידאו- את הכבל הצהוב והחשוף שמלופף סביבו היוצאים מהמסך חיברתי אל יציאת הוידאו (הצהובה) היוצאת מהמקלט בהתאמה.

איפה אני טועה? , שוב אציין שמול מסך הTV הביתי - כאשר אני מחבר ישירות את יציאת הוידאו אל הכניסה המתאימה בטלויזיה - אין שום בעיה בצפיה.

הבנתי,
החלק החשוף בכבל הויאדו (או בשמו "סיכוך") מחובר לאדמה, מה שעשית זה קיצרת בין האדמה לסיגנל במסך.
עכשיו תחזיק אצבעות, טפל בתקלה ותבדוק אם עובד.

[s.mario]

כשהמצלמה מחוברת למסך ישירות, יש תמונה?
כשאין תמונה-מה אתה רואה? מסך כחול?
ניסית להגדיר ידנית בתפריט של המסך PAL?

בחיבור ישיר של המצלמה אל המסך - יש תמונה.
במצב שאין תמונה: אכן המסך כחול...אין לי אופציה להגדיר ידנית למצב PAL בתפריטי המסך.
בנתוניו רשום שהוא יודע להציג PAL\ NTSC

הבנתי,
החלק החשוף בכבל הויאדו (או בשמו "סיכוך") מחובר לאדמה, מה שעשית זה קיצרת בין האדמה לסיגנל במסך.
עכשיו תחזיק אצבעות, טפל בתקלה ותבדוק אם עובד.

-> תודה ,
אם כך איך כן אמור להתבצע החיבור?

[KNO3]

אה... אז זה די פשוט.כמו שvalaza אמר, החלק הפנימי (החוט הצהוב) הוא אות הוידאו והמקיף הוא הקרקע- אסור לחבר אותם...
אם אין לך קונקטור תואם תוריד את הקונקטור הצהוב מצד המקלט ותלחים ישירות את החוט הצהוב הפנימי לחוט הצהוב מצד המסך. (או שתשתמש בקונקטורים של סרוו, כל קונקטור יעבוד).

[s.mario]

כנראה שיש בינינו קצר תקשורתי , זה מה שעשיתי - כנראה שלא הייתי מובן...
רשמתי: ״בכבל הוידאו- את הכבל הצהוב והחשוף שמלופף סביבו היוצאים מהמסך חיברתי אל יציאת הוידאו (הצהובה) היוצאת מהמקלט בהתאמה.״
הורדתי את המחבר וידאו הצהוב, וחיברתי צהוב לצהוב, סיכוך לסיכוך ; בין המסך למקלט...
-מתחיל להסתבך...

[guy1a]

תן צילום אולי
או קפוץ למישהו שמתמצא ...

אם אתה בחיפה, אשמח לעזור.

[KNO3]

אוקיי...
הנה ניחוש-
יש מסכים שמציגים מסך כחול מעל רמה מסויימת של רעש לבן, חלקם עושים את זה מרמות נמוכות של רעש, אחרים רק כשהתמונה כבר לא שמישה.
אני מנחש שנפלת על הסוג הראשון, ובצרוף עם מקלט סיני באיכות ממוצעת הוא לא מסוגל להציג תמונה בכלל.
זה ההסבר היחיד שהצלחתי לחשוב עליו שמסביר למה אתה מצליח לראות תמונה עם טלוויזיה אחרת, רואה תמונה כשהמצלמה מחוברת ישירות אבל לא רואה דרך המקלט במסך הזה.

לדעתי לא סביר שנפלת על 2 מסכים כאלו, אז אני מנחש שהמקלט ממש דפוק. עשית בדיקת טווח?

[guy1a]

איך עושים בדיקת טווח למקלט וידאו ? ...

אולי שווה לבצע בדיקה עם מקלט של מישהו אחר שבסביבה ....

[KNO3]

אני לוקח את המקלט והמשקפיים והולך עד שאני רואה רק רעש. אני לא יכול להשוות לתוצאות של אנשים אחרים אבל זה עוזר לי להשוות בין הציוד שיש לי.
בד"כ אני מקבל כמה עשרות מטרים בשטח בנוי בלי קו ראייה.

[guy1a]

מה אתה מסיק מזה ?
טיסה אפילו כמה מטרים מעל לקרקע לא דומה להליכה על הקרקע בשום צורה מבחינת השידור ..
כמו כן נגיד ומצאת שיש לך טווח של 20 מטר על הקרקע בין בניינים, מה אתה מסיק מזה לגבי טיסה בקו ראיה ?

ואחרון, כשהסעתי את האוטו בקיבוץ, עברתי את 100 מטר בגדול כשהמשדר היה בגובה 5 ס"מ מהקרקע וההפרעות לא השתנו מהמטר הראשון ועד ליותר מ 100 מטר ..
אי אפשר ללמוד מזה הרבה לדעתי .. או בכלל.

אלא אם יש לך נוסחה לחישוב המרחקים ... ?

[KNO3]

לא... אני משווה בין אנטנות\ משדרים שיש לי, זה הכל.

[valaza]

בעיקרון ניתן לבצע בדיקת טווח ע"י כיוון אנטנת המשדר ואנטנת המקלט אחת לכיוון השניה (כך שכל אחת מהן תהיה בקונוס המת של השניה), אני לא זוכר מה המרחק שאמור להיות נקי, אבל איפושהו בין 20-50 מטר, תלוי בעוצמת השידור.

[s.mario]

עדכון:
-הבעיה נפתרה...
התקלה הייתה כנראה במצלמה , היום הגיעה אליי המצלמה החדשה הסיני , רואים מעולה ועובד נהדר..
