חיבור סוללה הפוך ב Aurora 9 !

**T_A** · 20-03-2011, 18:45:58

אל תשאלו אותי איך זה קרה , הסתכלי על המחבר , הוא הסתכל עלי בחזרה , הכל ניראה תקין ובכיוון הנכון.
אז זהו - שלא.

השלט מושבת ועכשיו גם אני.

לא עונים כרגע בחנות בהרצליה , בטח חופש פורים.
אני רק מקווה שלא יגידו לי שזה יעלה כמו חצי שלט וחודשיים המתנה לתקן איזה קבל שרוף.

אני כולי מלא עצבים על עצמי!!

**Boogle** · 21-03-2011, 05:48:59

בשלט שכזה אם אין פיוז, תשמיש אותו לסימולטור ותטיס עם ה9X

אני הייתי מחפש פיוז בתוכו.

**T_A** · 21-03-2011, 07:26:32

בדקתי ב RCGROUP , אין פיוז, זה בדרך כלל קבל אחד ספציפי שנשרף.

את ה 9X השמשתי עכשיו לעבודה על המסוק שאני בונה, מצחיק אבל היה לי יותר קל להגדיר את המסוק עליו מאשר על הA9

דיון בנושא ב RCG

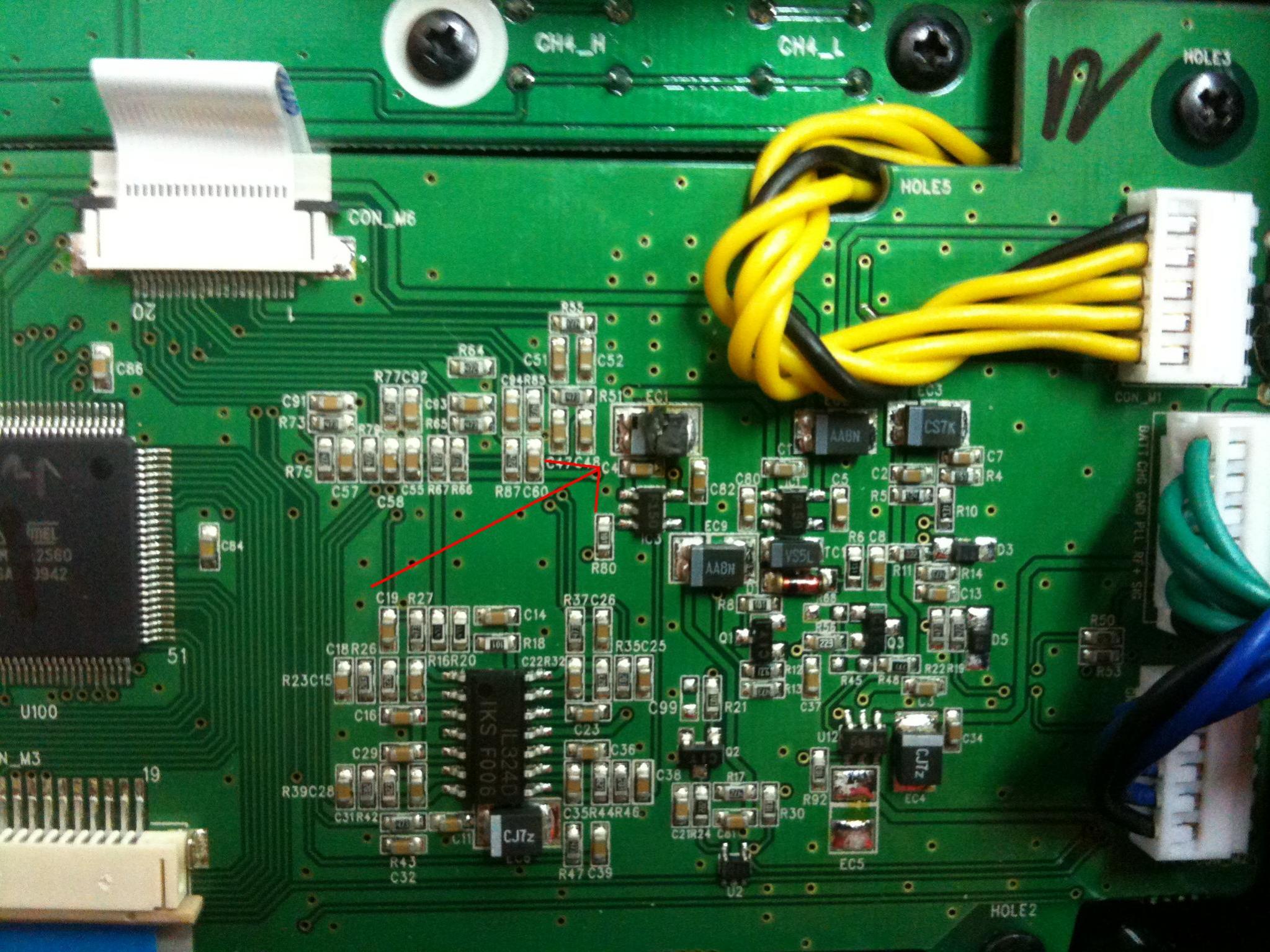

תמונה שמישהו שם צילם

**שחר לזרוב** · 21-03-2011, 08:30:52

רק מתוך התעניינות (אני לא מכיר את השלט), איך אפשר לחבר את הקונקטור הפוך ?

**T_A** · 21-03-2011, 10:17:15

נכתב במקור על ידי שחר לזרוב

רק מתוך התעניינות (אני לא מכיר את השלט), איך אפשר לחבר את הקונקטור הפוך ?

החיבור מסוג די דפוק , ניתו לחבר משני הכיוונים בלי שום התנגדות , אבל בכיוון הנכון יש שני מסילות (כמו של מחבר BALANCE)
ויש רק 2 פינים במחבר.

דורש הרבה תשומת לב , בגלל זה אני לא מחליף סוללה / מטעין אותה עד שהיא לא די לקראות 40-50% (וזה הרבה ימי הטסה בשבילי)

**udi** · 21-03-2011, 14:17:51

אכן טעות לא נעימה, וגם יקרה.
המשדר חזר השבוע מגרמניה לאחר כמעט חודשיים טיול. העלות הכוללת של התיקון כ700 שקל.

הנחמה היא שאתה לא היחיד וזה נובע מתכנון לקוי של הייטק

**asafsee** · 21-03-2011, 14:28:33

אני הוצאתי את הסוללה מהשלט פעמים רבות, ומעט צומת לב יכולה למנוע בעיות כאלו

**עמי** · 21-03-2011, 17:21:02

זה לא נראה לי קבל -
זה כניראה דיודה או מייצב מתח
תנסה לבדוק משלט תקין איזה רכיב זה קנה כמותו באינטרנט או בשדרות הר ציון ותחליף
אפשר גם לנסות במעבדות תיקון שכונתיות או אפילו אצל מנחם אריאלי שמדברים עליו בפורום
עם תצליח תפרסם את אופן התיקון (מדריך)-אני מאמין שיש הרבה כמוך שחיברו הפוך או ניסו סוללה ליפו לא מתאימה
מכל טעות לומדים

**עמי** · 21-03-2011, 17:38:11

בשירשור ששלחתה רשום שצריך להחליף את הקבל הזה Tantalum capacitor (16V, 47uF, 20%).
הרכיב נראה כך : http://parts.digikey.com/1/parts/955...76m016rnj.html
וגם שיש איזה דיודה הגנה שגם אותה נדרש אולי להחליף
בקש מידע מהחברה בנושא ואפשר גם לזהות רכיבים שנישרפו מחברים שיש להם את השלט
בהצלחה

**T_A** · 21-03-2011, 17:44:23

פתחתי את השלט , זה בוודאות קבל
לייתר דיוק (אחרי בדיקות בדיקות ב RCG)
מדובר בקבל
Tantalum SMT 47uF 16V 20%
לא סגור על גודל , אני יבדוק בבית שאני יהיה ליד קליפר.

*עריכה*
שאר הרכיבים על הלוח הזה ניראים תקינים ואין התפחמות באף אחד מהם
*סוף עריכה*

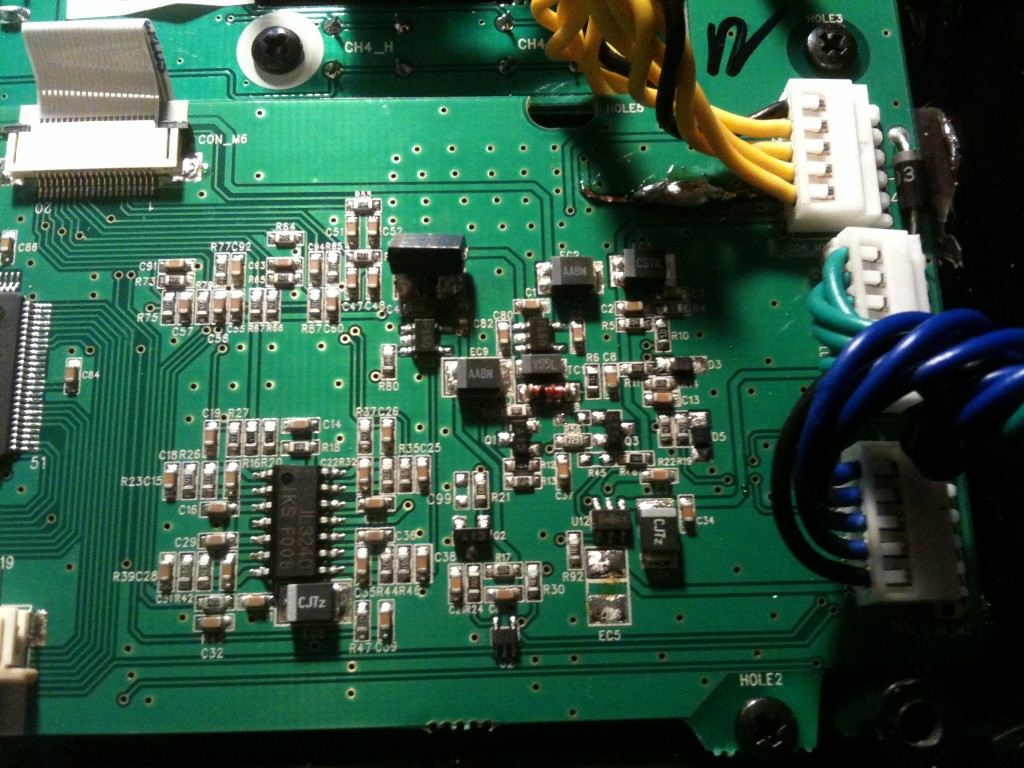

זה מהשלט שלי, שימו לב לחלק השרוף בתמונה המצורפת

מצאתי חנות באזור שלי (חדרה) ליד נתניה, מחר אני יקפוץ לקנות וניראה מה יהיה.

ניסיתי ליצור קשר עם מנחם אריאלי אחרי המלצה מאיזה חנות , ממספרי הטלפון שמצאתי לא הצלחתי להשיג אותו, הטלפונים מהדיון הזה

נייד 054-9984577
בית 03-9699773

אם מישהו מכיר דרך אחרת ליצירת קשר , או מייל של הבן אדם אז אני אשמח
כמובן כל אחד אחר שאתם מכירים ויכול לעזור בנושא (כמובן שבתשלום) יהיה טוב

**גבי א** · 21-03-2011, 18:42:27

אריאלי הכי מומלץ לדעתי, אלו הטלפונים שלו, דברתי איתו לפני כחודש והוא היה אמור לצאת לחו"ל אני חושב בתקופה הזאת, אם הוא לא עונה כנראה באמת שהוא לא בארץ.
בכל מקרה לנייד הוא עונה בבוקר עד השעה 11:00 ולאחר מכן הוא זמין בטלפון בבית בשעות המקובלות, תנסה מחר.

**Boogle** · 21-03-2011, 23:21:40

איפה איפה ה"חכם" שהביע את דעתו אתמול על 9X שהוא שלט "ירודוחייבים לקנות את הטופ"??.
הנה - שלט יקר מבית טוב ופאקינג דיודה להגנה על השלט מחיבור הפוך או קונקטור בעלות של 1$ במקום 10 סנט היו פותרים בעיה שמכניסה אנשים להוצאה של 700 ש"ח....

ב700 ש"ח אני מזמין שני טורניג'י ונשאר לי כסף לארוחת צהריים במסעדת בשרים טובה...

תומר, אל תשלם לשודדים!! , קנה קבל כזה בשד' הר ציון חמש דקות הלחמה (אם צריך עזרה תגיד) ותשמיש אותו חזרה.

**T_A** · 22-03-2011, 22:10:32

השגתי את החלק השרוף היום.
התחלתי לעבוד על השלט, הורדתי את החלק השרוף ושמתי לב שהקבל שיש לי בחבילה גדולה יותר (גודל C , כניראה צריך A או B)
בכך אופן הנתונים זהים אז חיברתי ככה.

ניסיתי להדליק - לא עבד עדיין.
חיפשתי עוד מה שרוף על הלוח ופתאום אני קולט פס נחושת שרוף וקטוע שהיה מוסתר מאחורי אחד הכבלים.
לא היה פשוט לגרום לבדיק להדבר , והייתי צריך לשים הרבה כי היה קשה לעשות מניפולציות על הבדיל בלי להרוס את הנחושת המאוד עדינה.
סיימתי , שמתי CA על הנחושת והבדיל כדי שלא יזוזו.

נסיון שני- עובד!
חיברתי סתם איזה בקר ומנוע למקלט 6 ערוצים- לא הייתי שמח לשמוע מנוע בראשלס ככה בחיים!

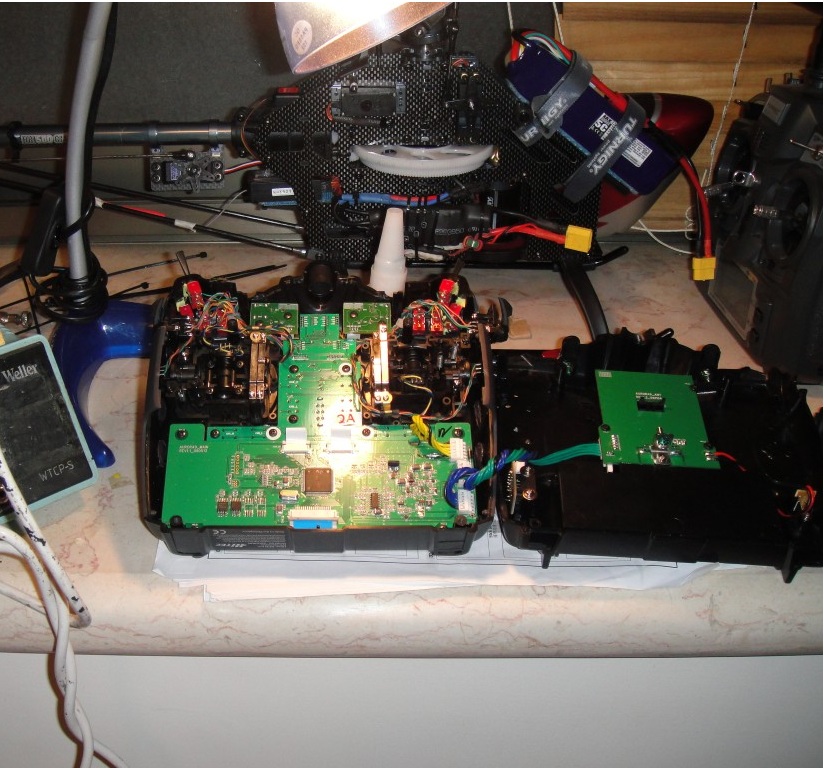

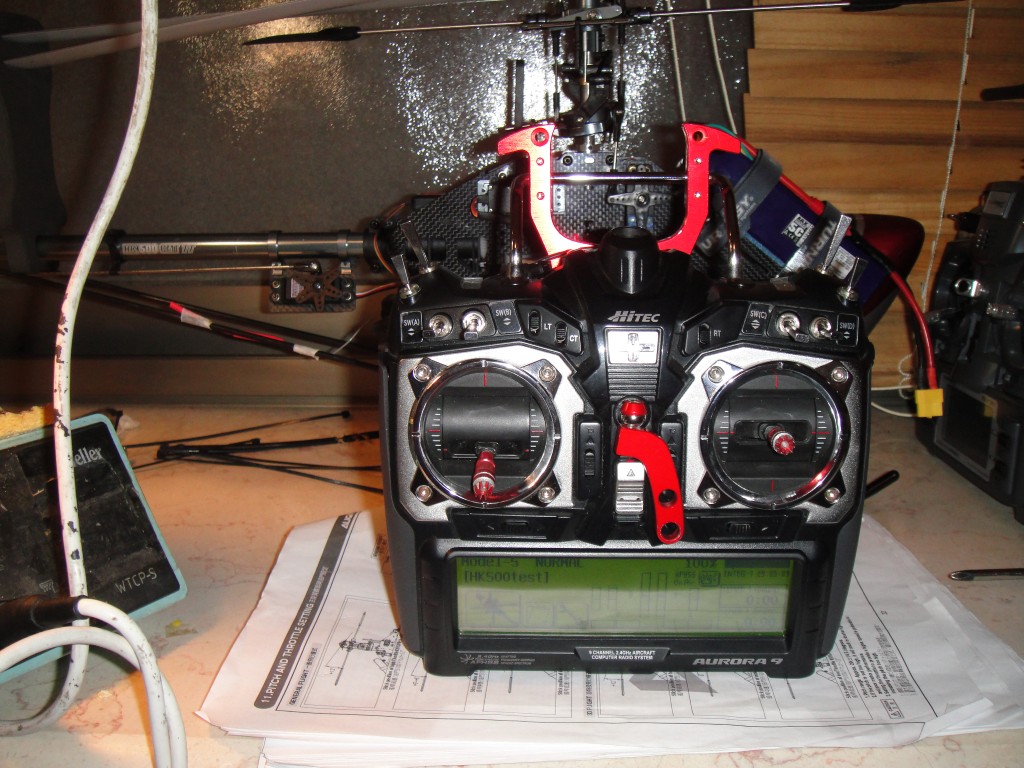

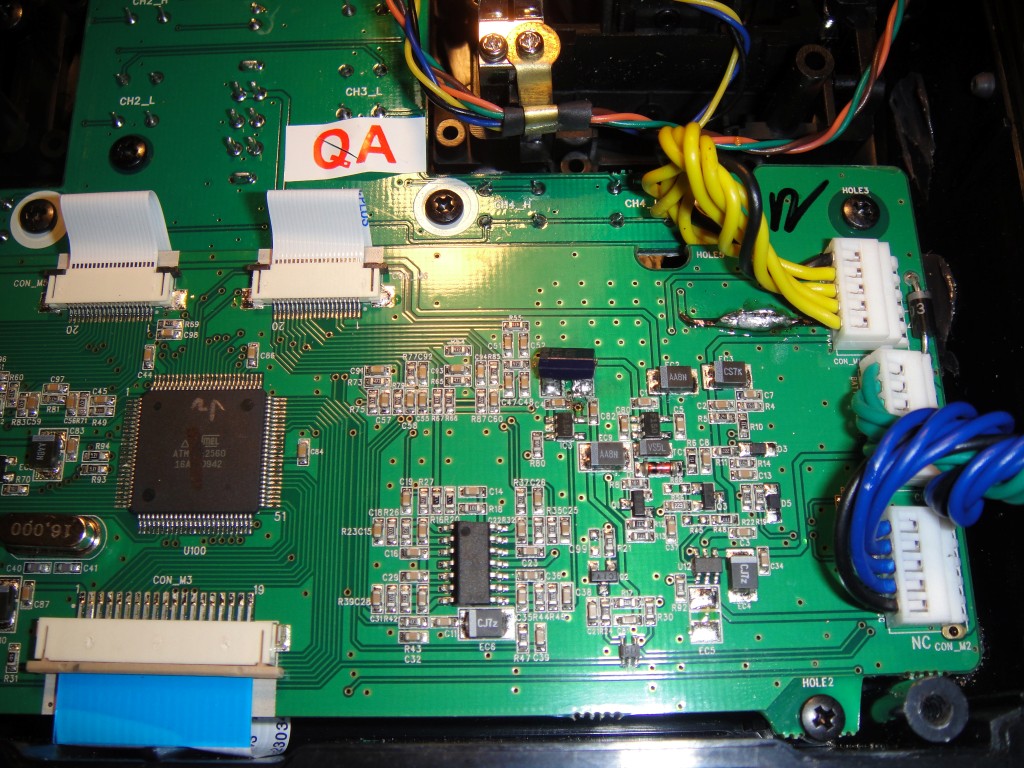

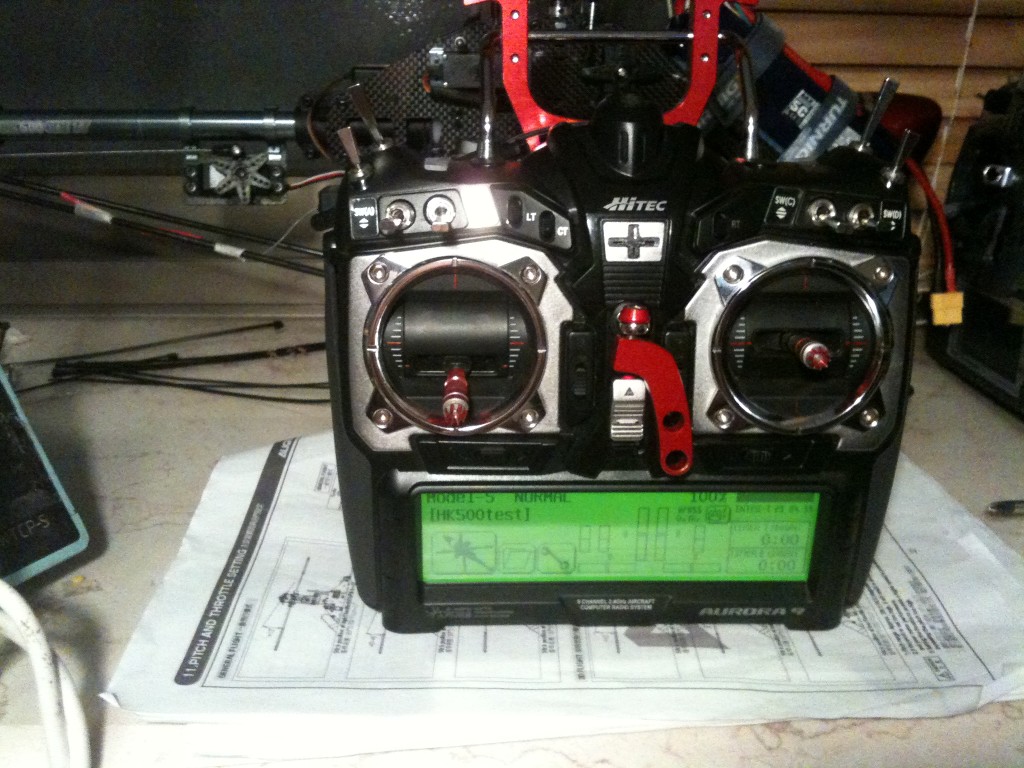

קצת תמונות:
