שרשור בניית ARIXTRA F3A מאת - קובי חמצני

**kobi** · 28-12-2014, 19:02:32

שלום
את השרשור בנייה זה פרסמתי בפורום PAM עם תחילת העבודה על הטיסן,פורום PAM ניסגר ולמרות ניסיונות להעביר את השרשור כמו שהוא לפורום EFLY זה לא צלח.
מיכוון שבשרשור זה יש פירוט מדויק עם מאות תמונות של כל תהליך הבנייה שיכול לעזור להרבה טיסנאים בבניית טיסנים החלטתי לפרסמו מתחילתו בפורום הזה.
אני מקווה להגיע במהרה לשלב הבנייה הנוכחי של הטיסן.

קצת פרטים על הטיסן :

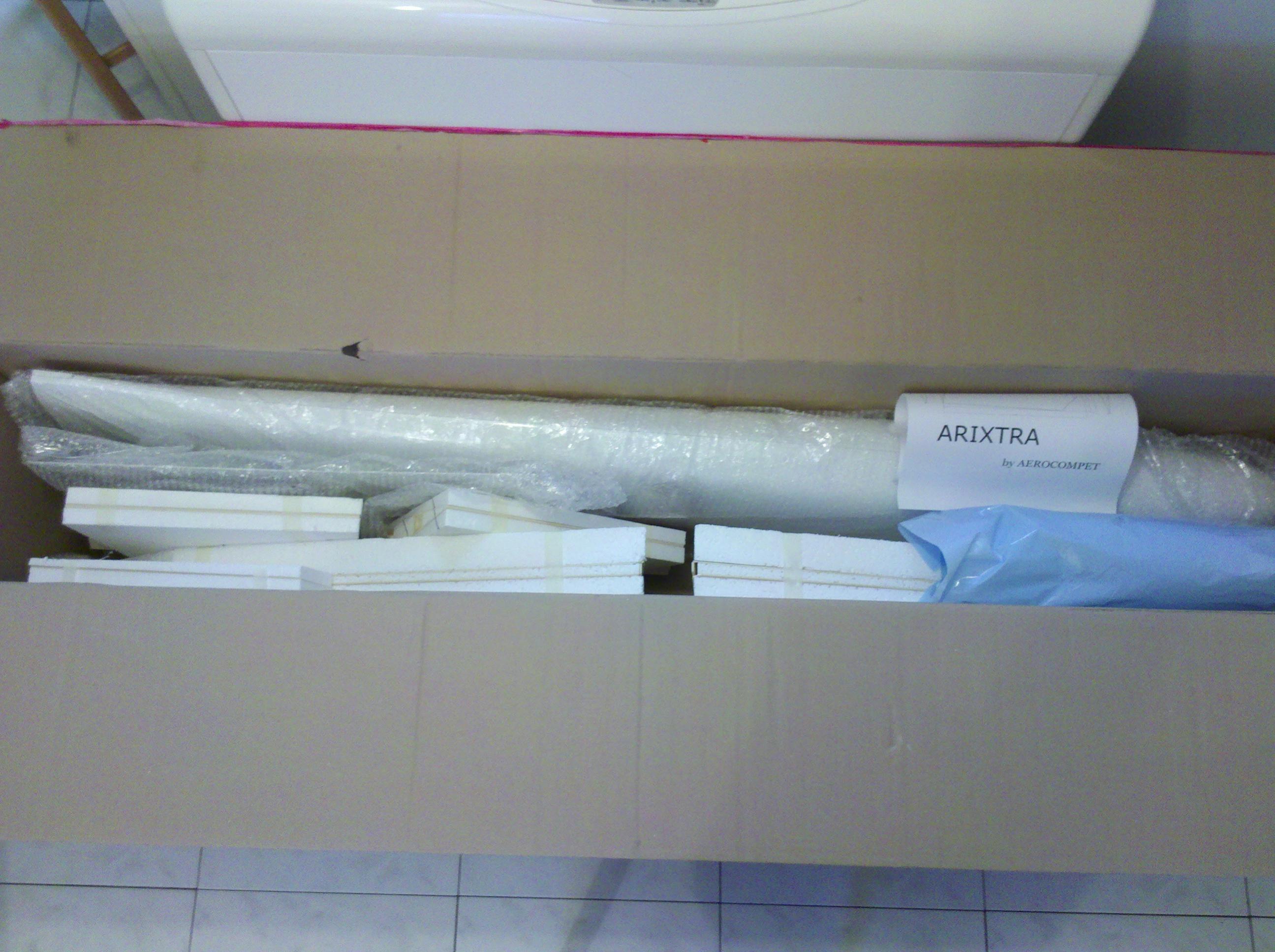

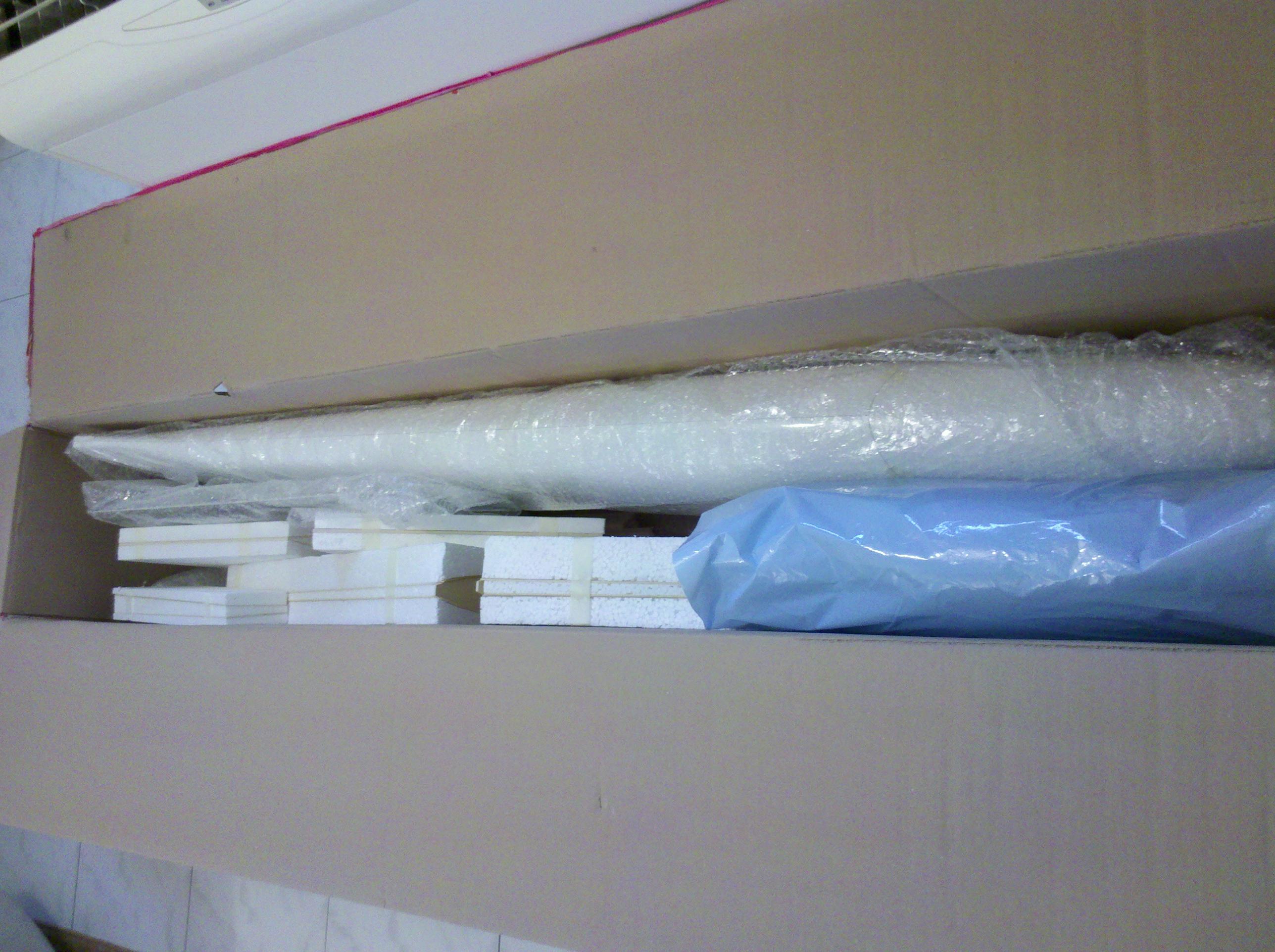

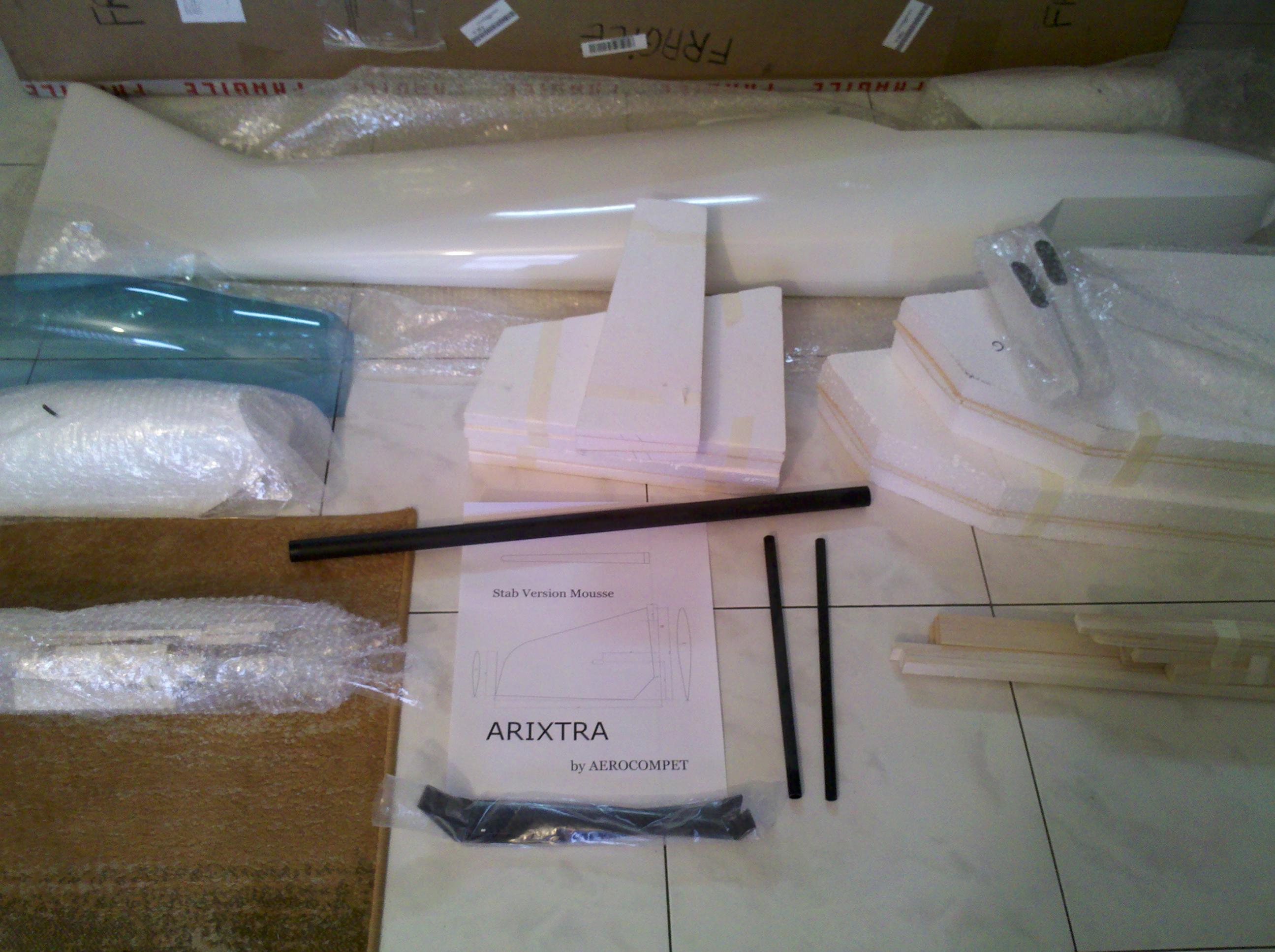

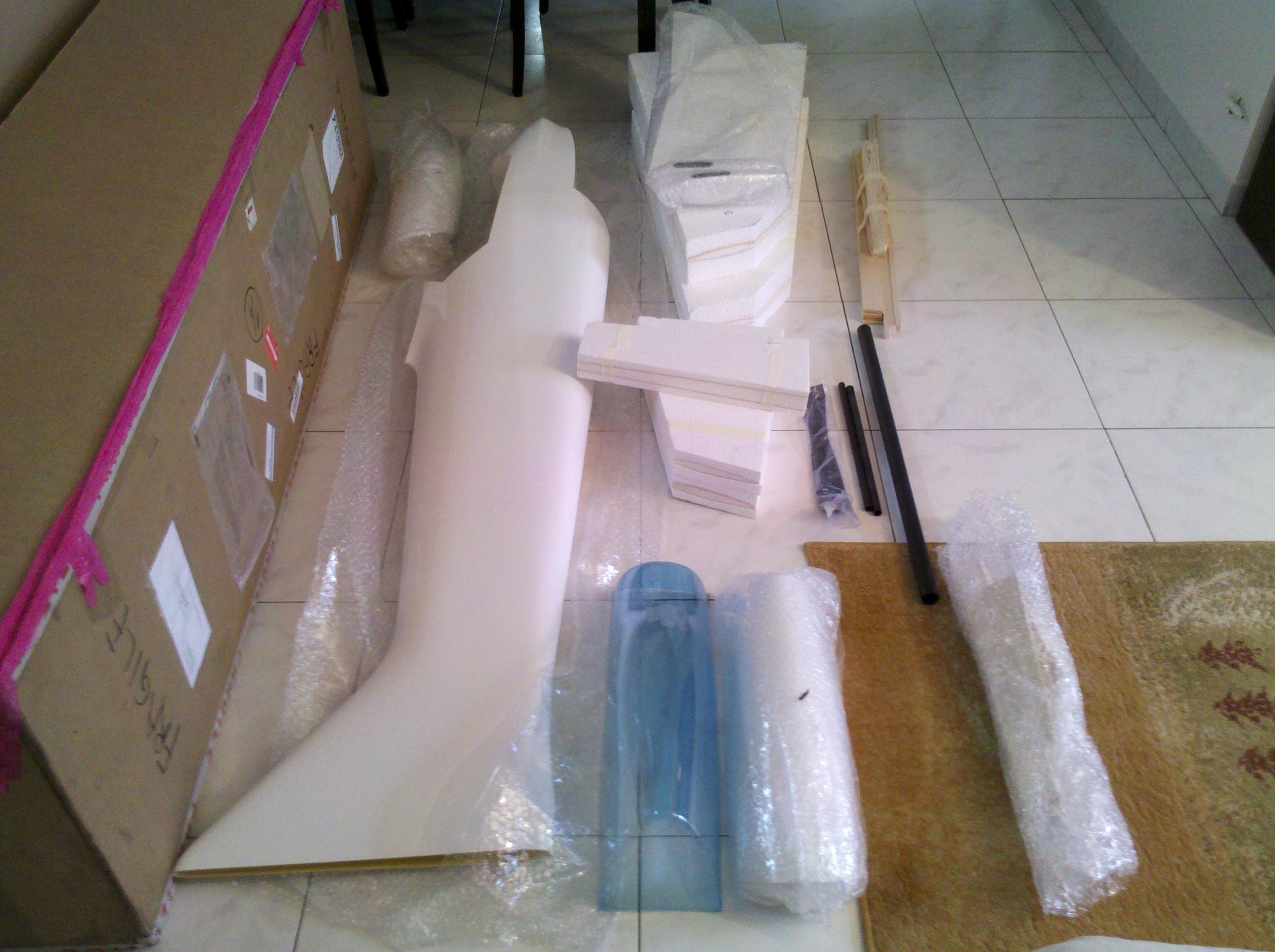

הטיסן ניקרא ARIXTRA מגיע בתצורת קיט, כנפיים והגאים מקלקר מצופה בלזה ,וגוף מפיבר קרבון ,של חברת aerocompet
קישור לאתר החברה :
http://www.aerocompet.com/index.php?...duct&id_lang=3
זהו טיסן אווירובטי F3A מיקצועי מהרמות הגבוהות ביותר
מוטת כנף 2 מ אורך גוף 2 מ
הטיסן מונע עם מנוע חשמלי 2800 וואט שמסובב פרופ 21x13 בקר 100 אמפר וסוללה המורכבת מ 10 תאים מתח 42 וולט

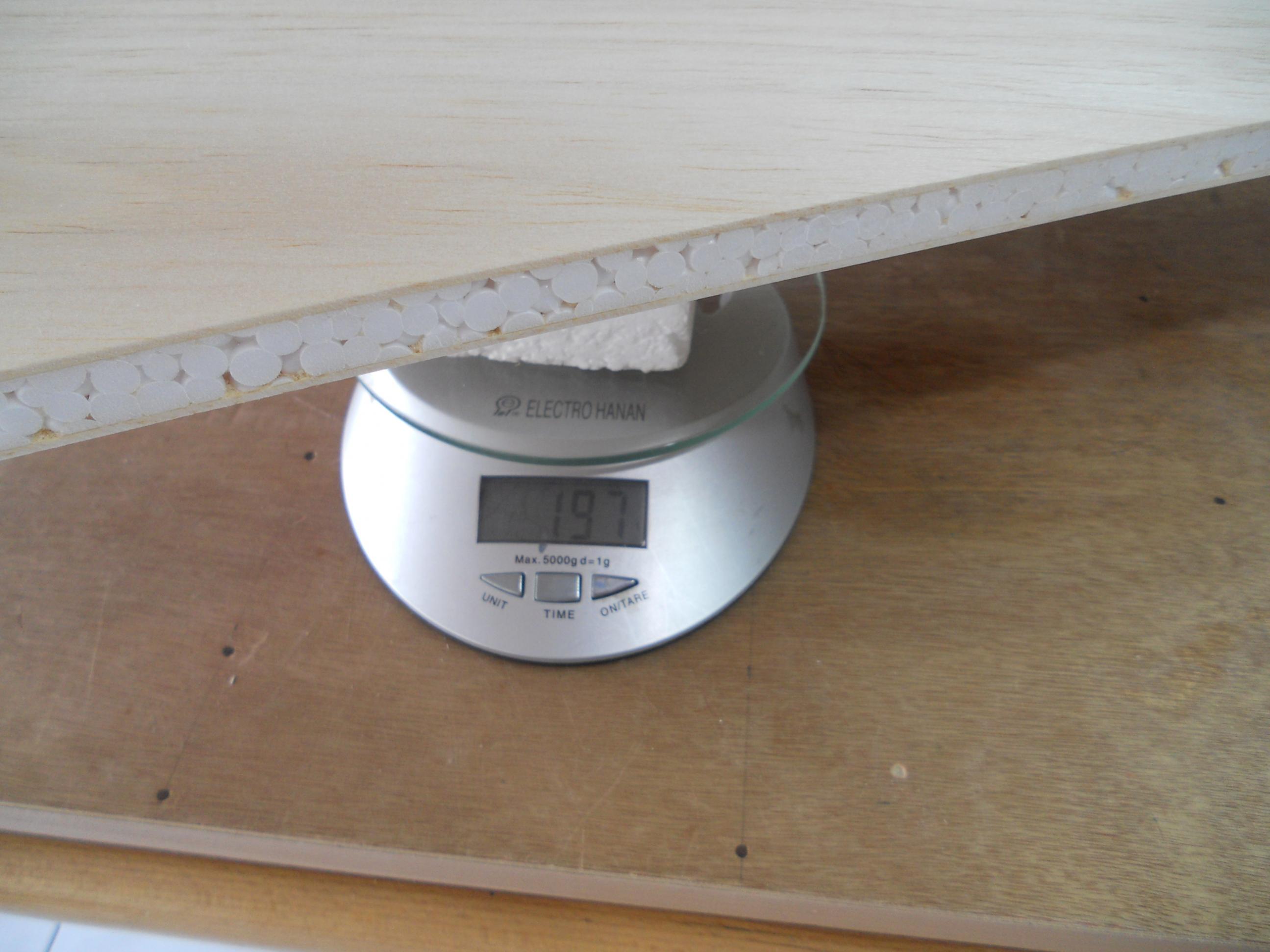

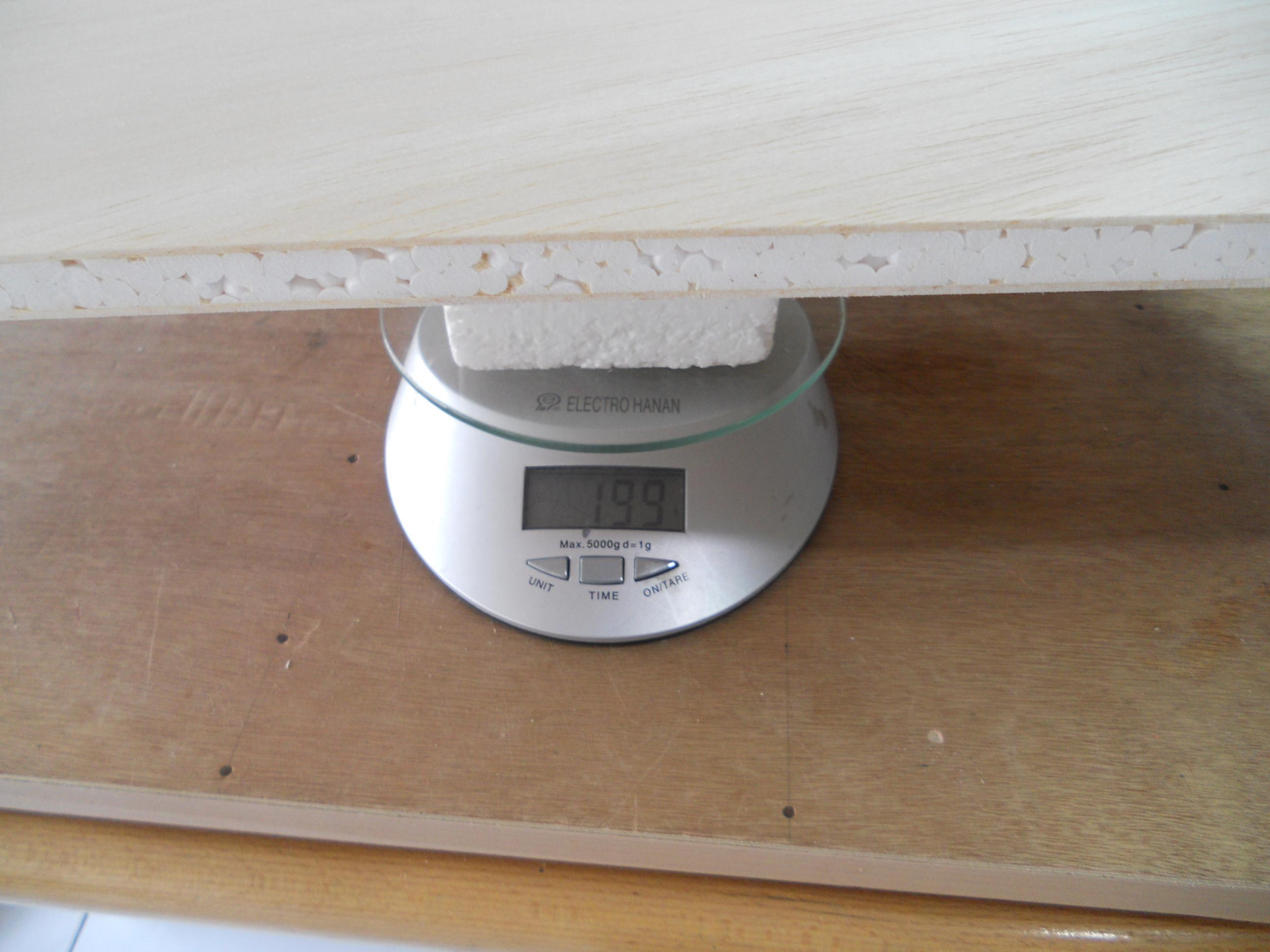

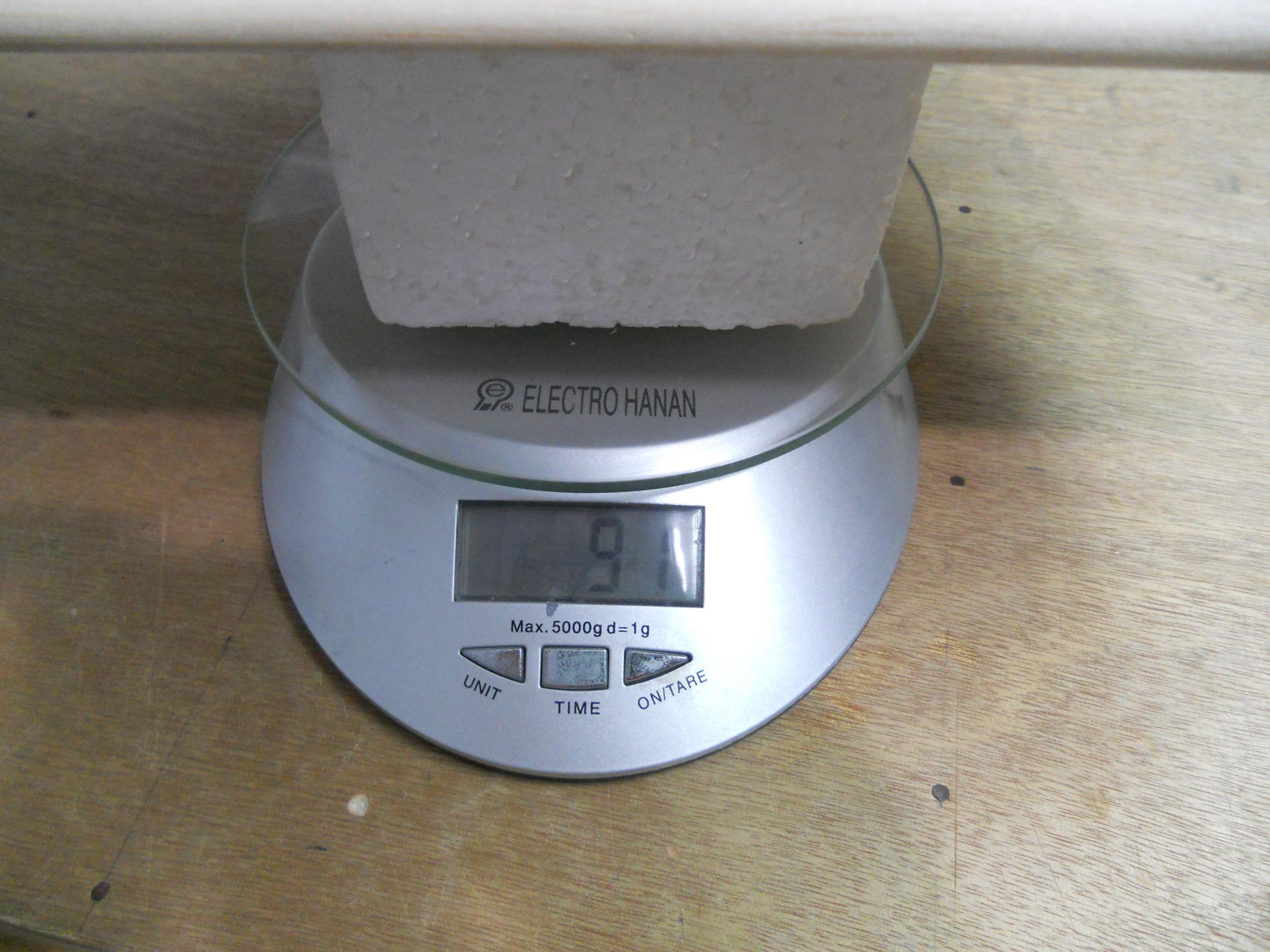

מיכוון שזה טיסן תחרותי אסור שמשקלו מוכן לטיסה כולל סוללה ( ששוקלת 1150 גר ) יעלה על 5050 גר.
לכן במשך כל תהליך הבנייה אני חוסך כל גרם אפשרי
להנאתכם
קובי חמצני

**kobi** · 28-12-2014, 19:11:38

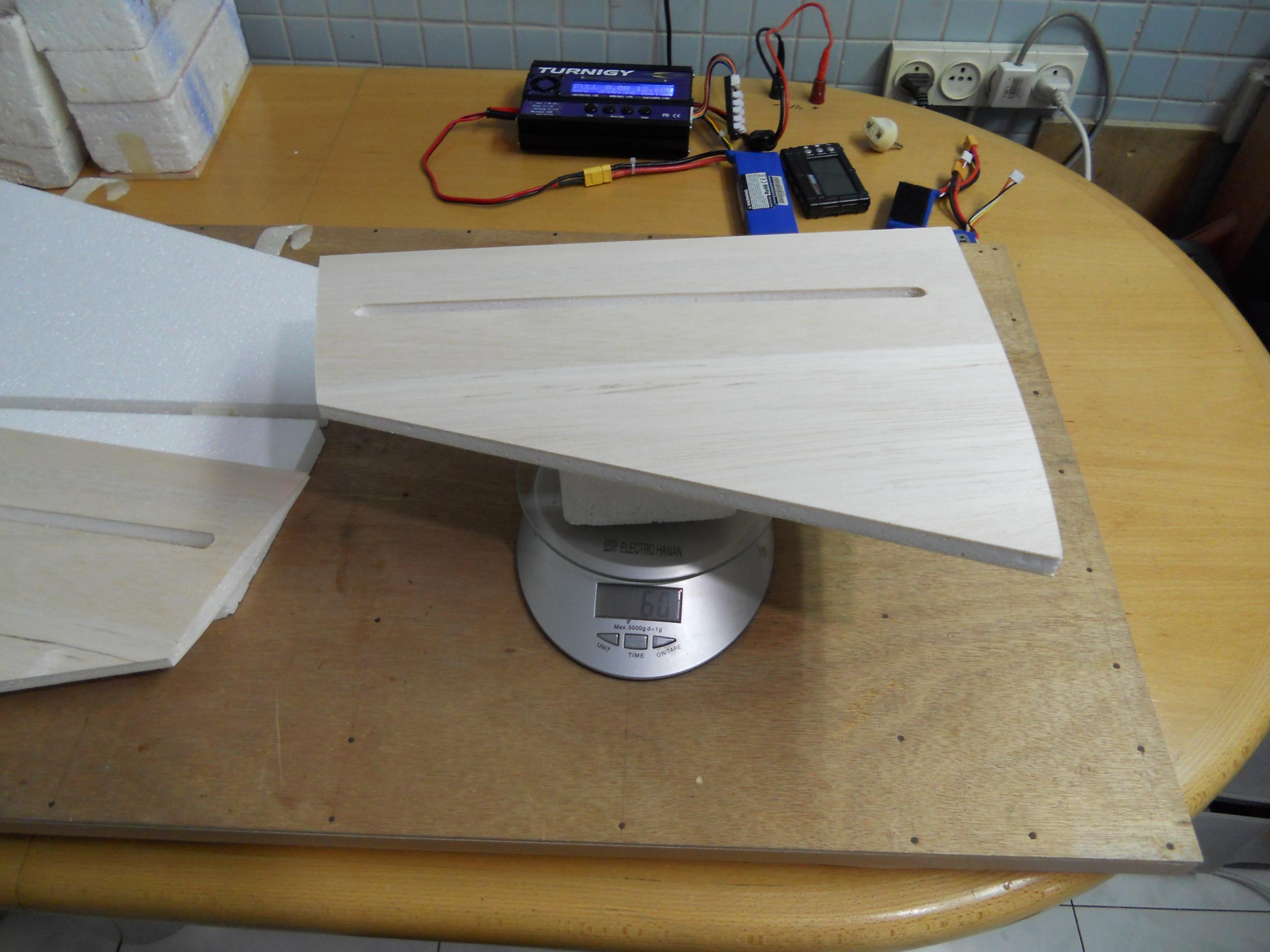

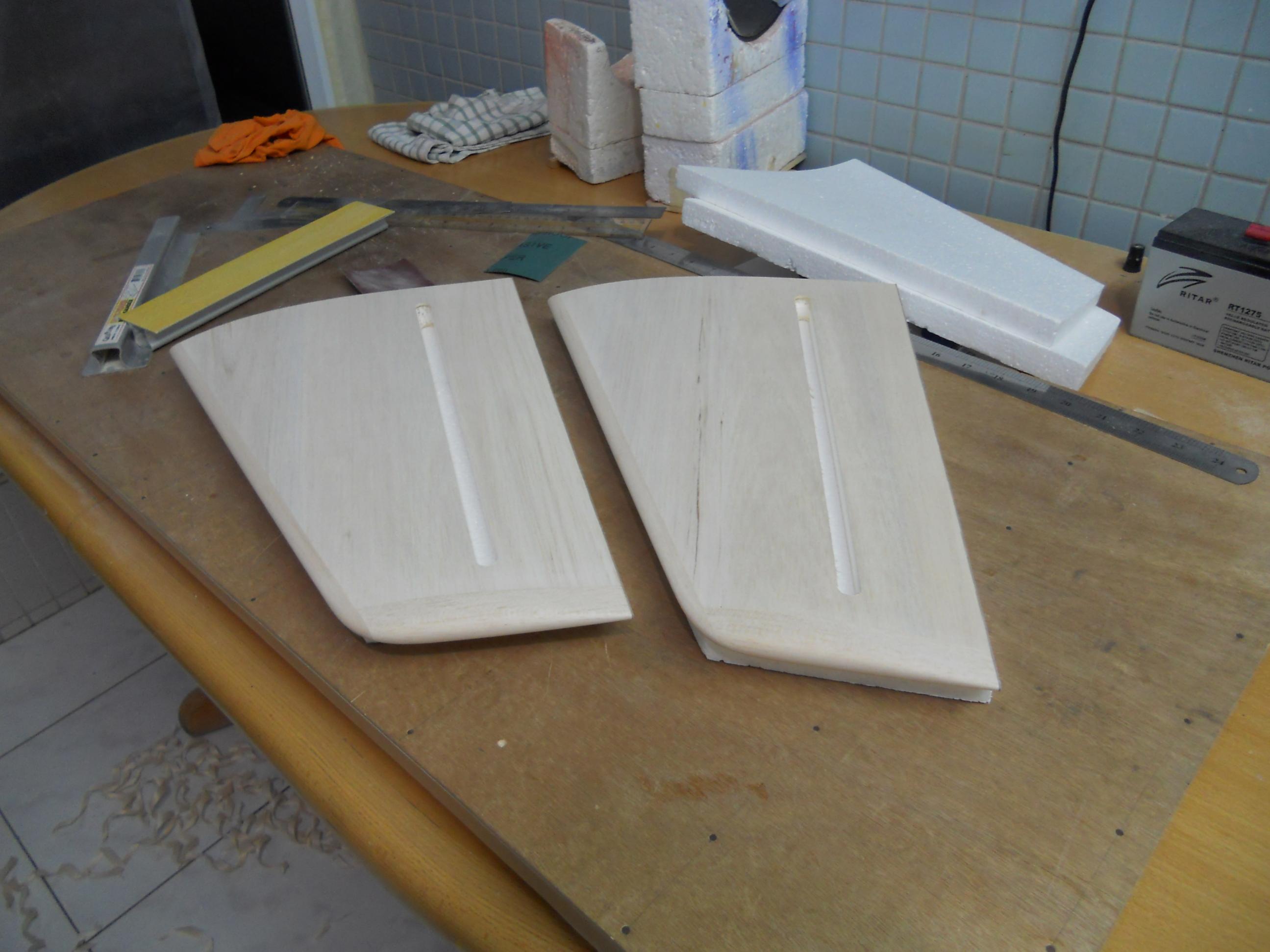

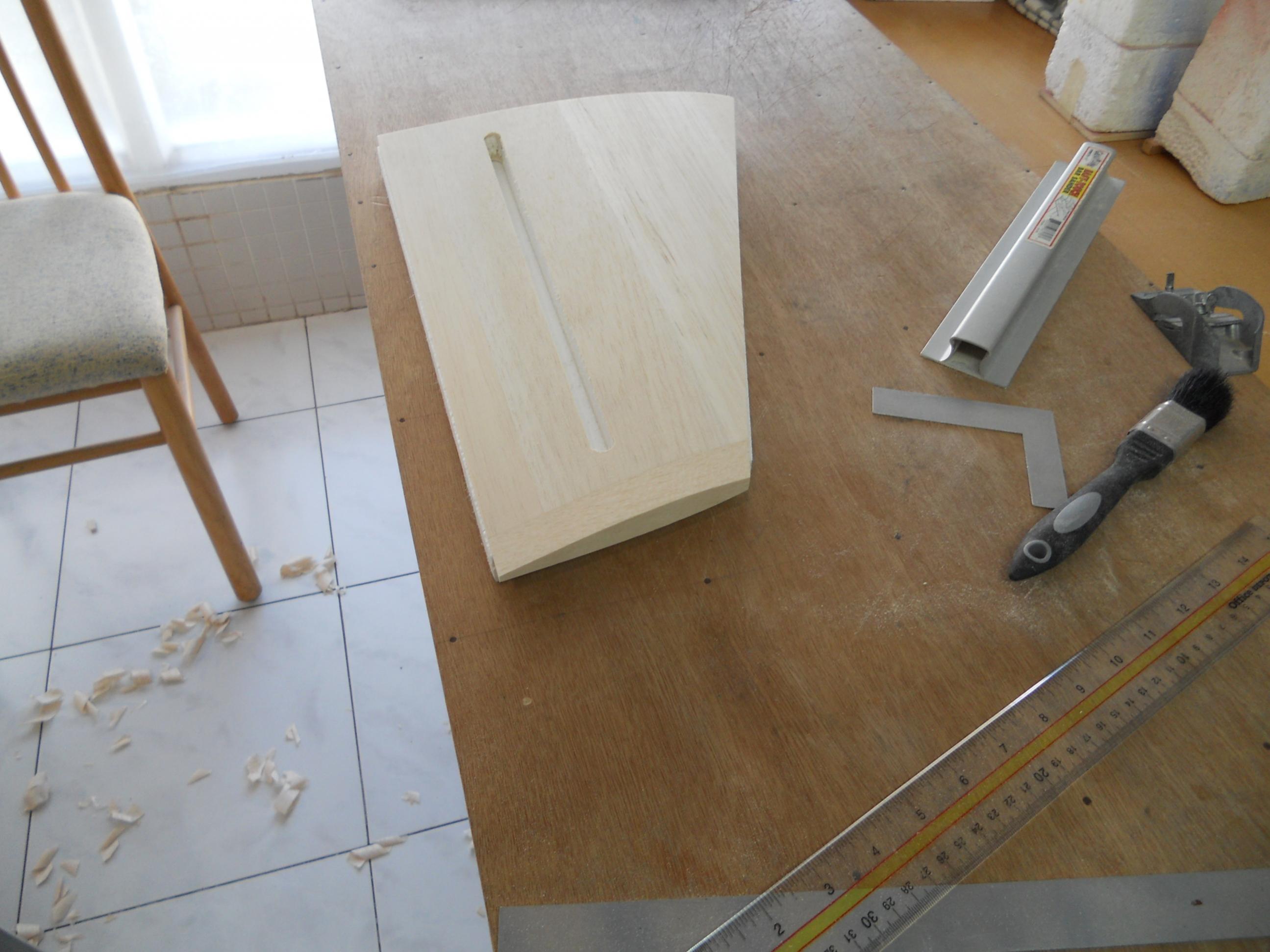

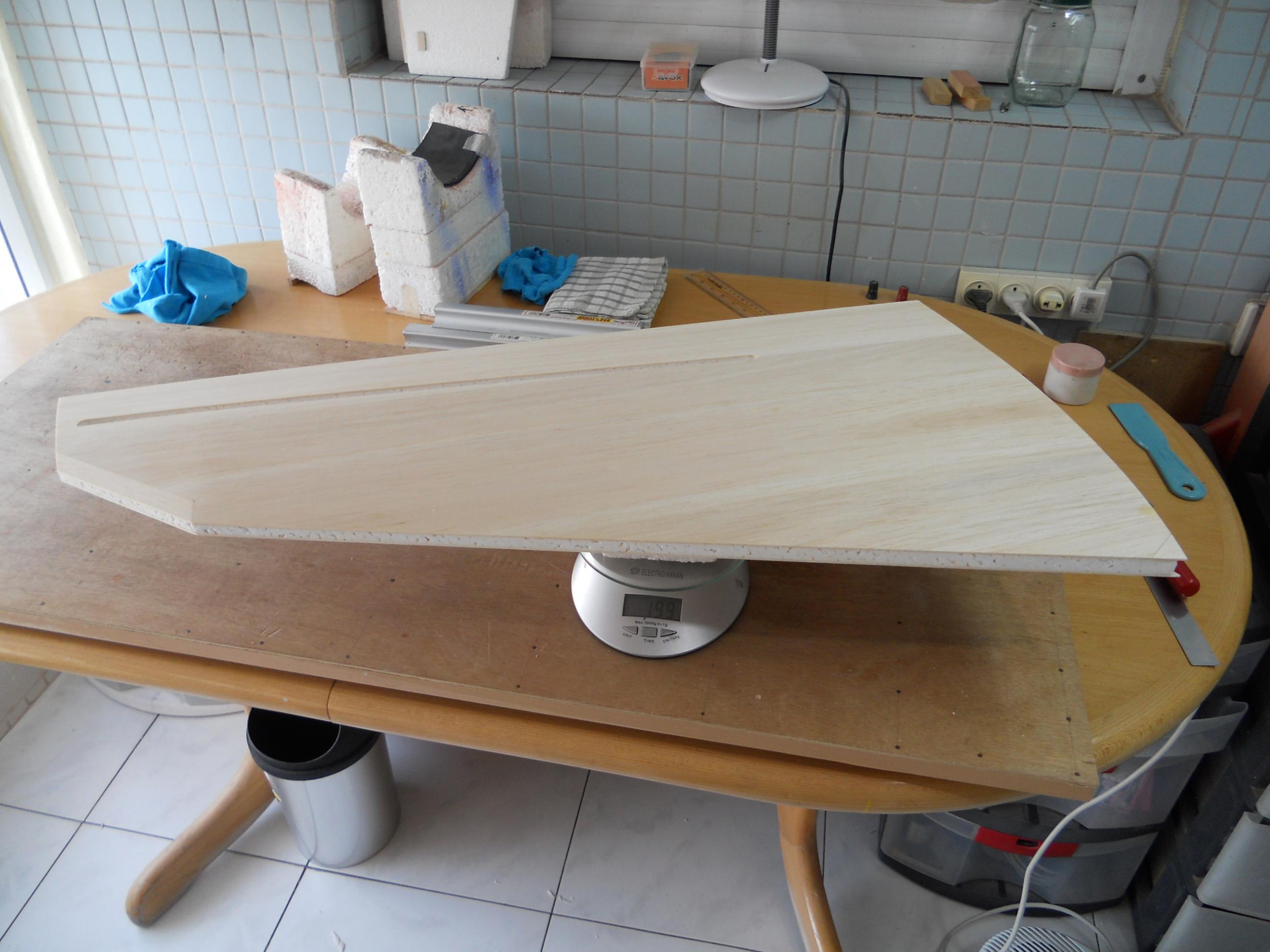

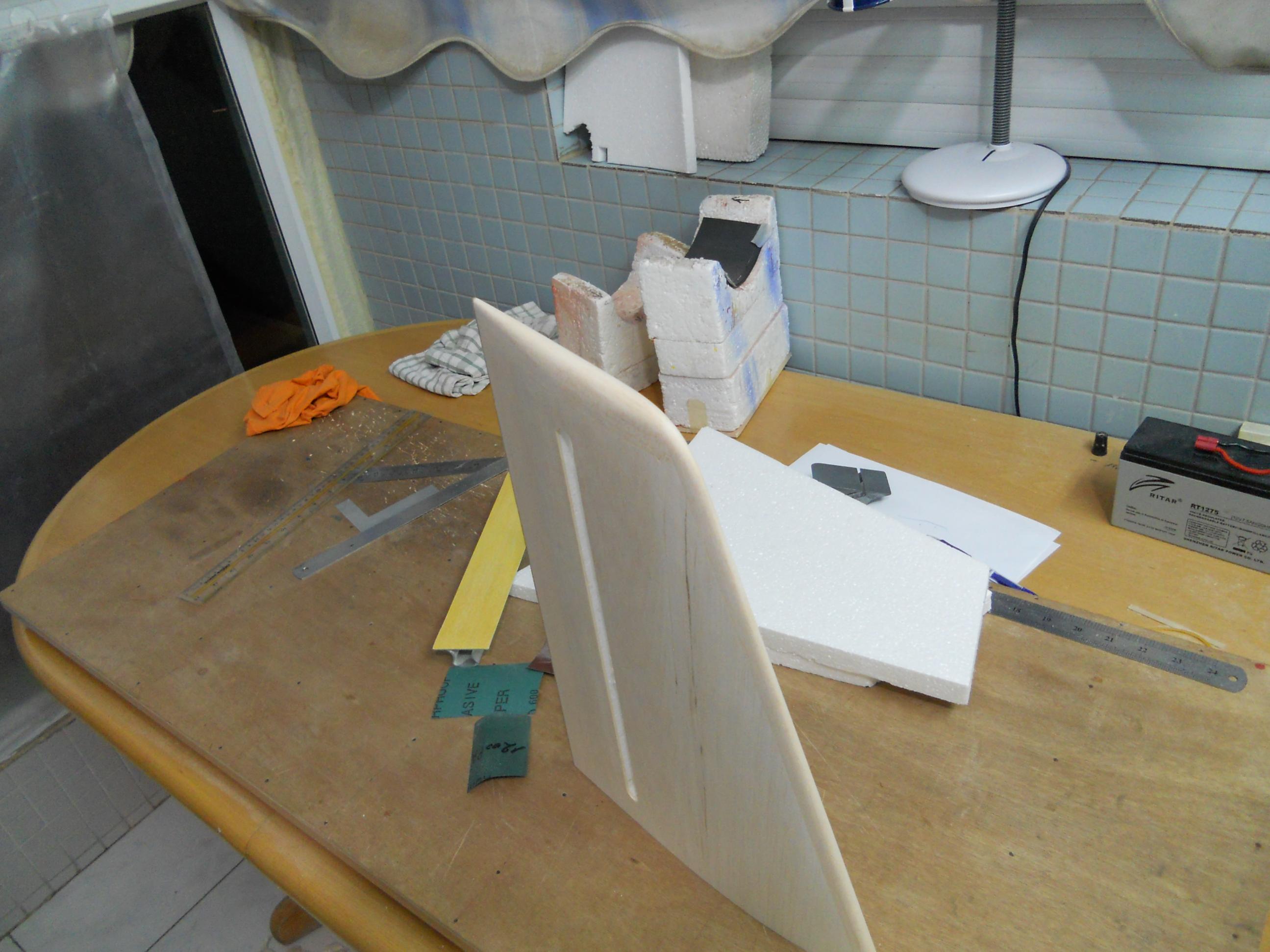

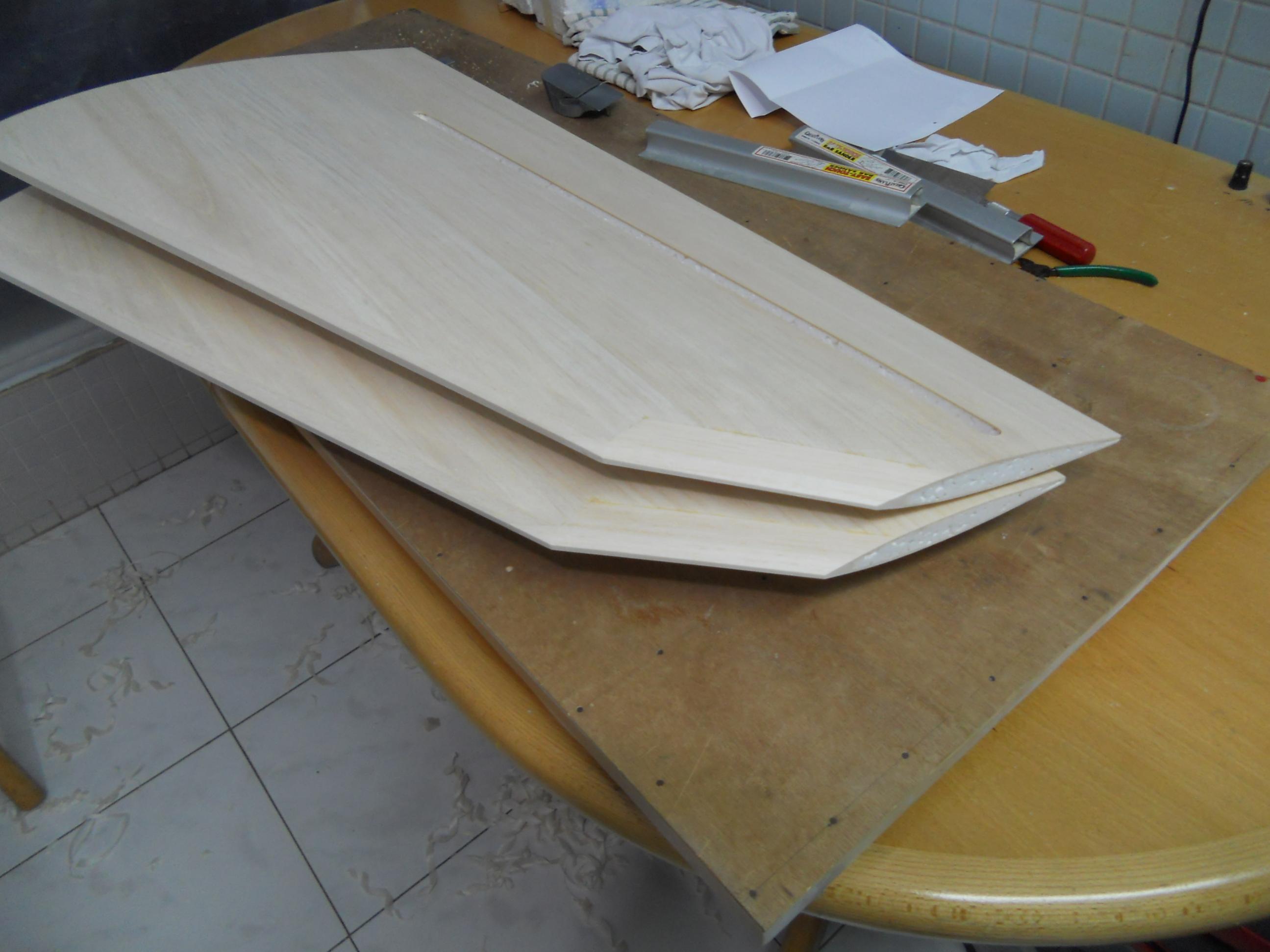

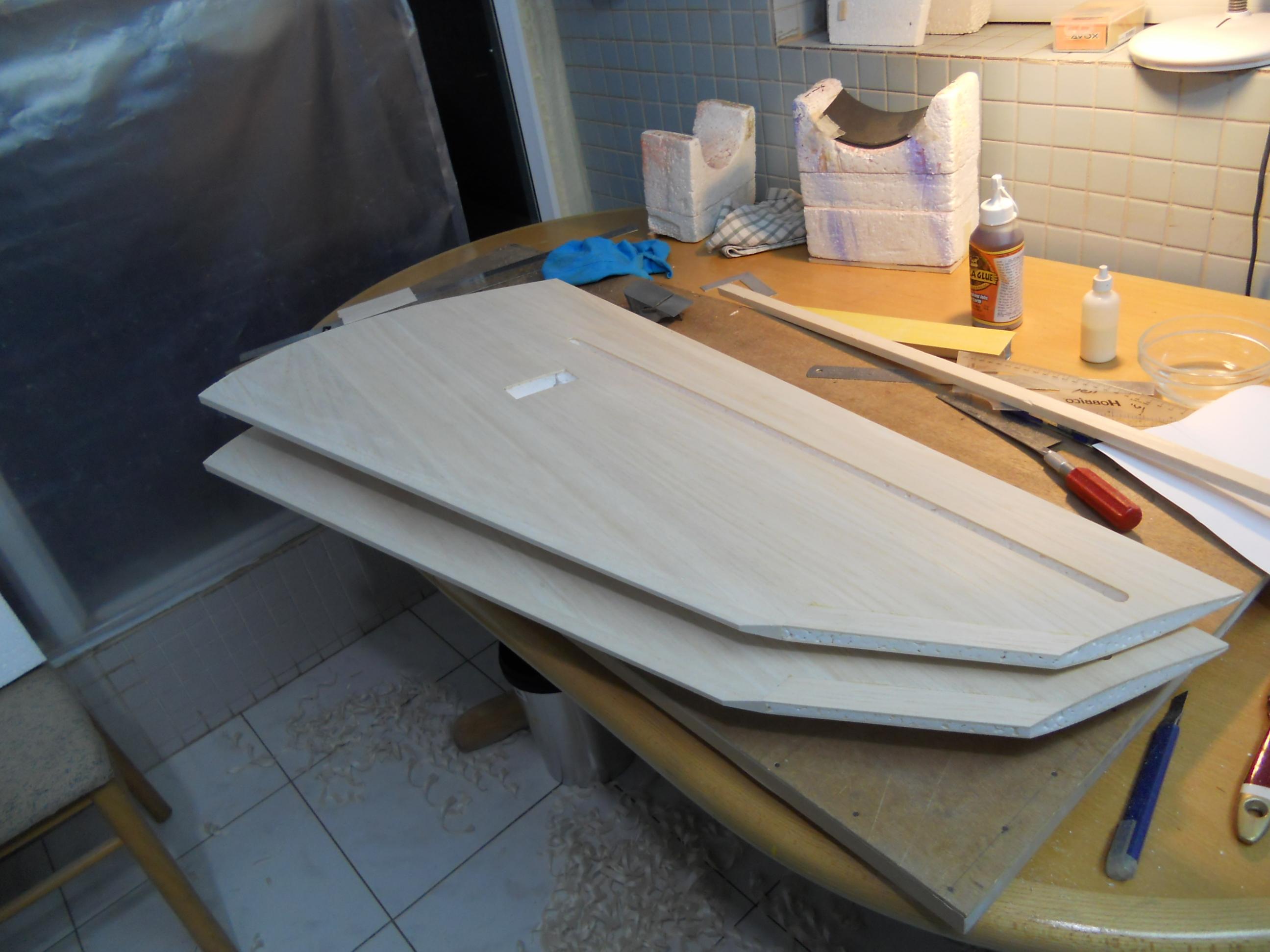

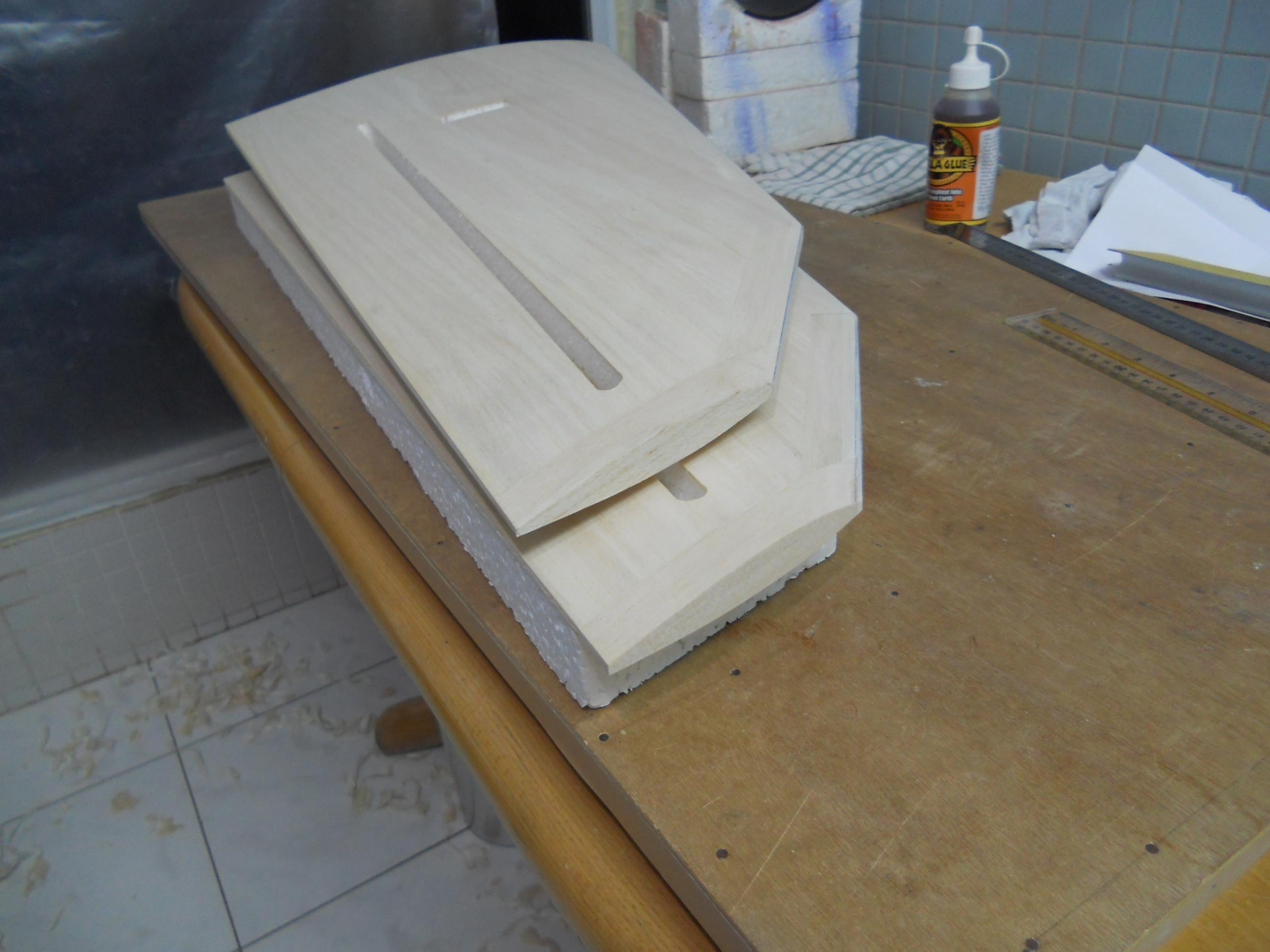

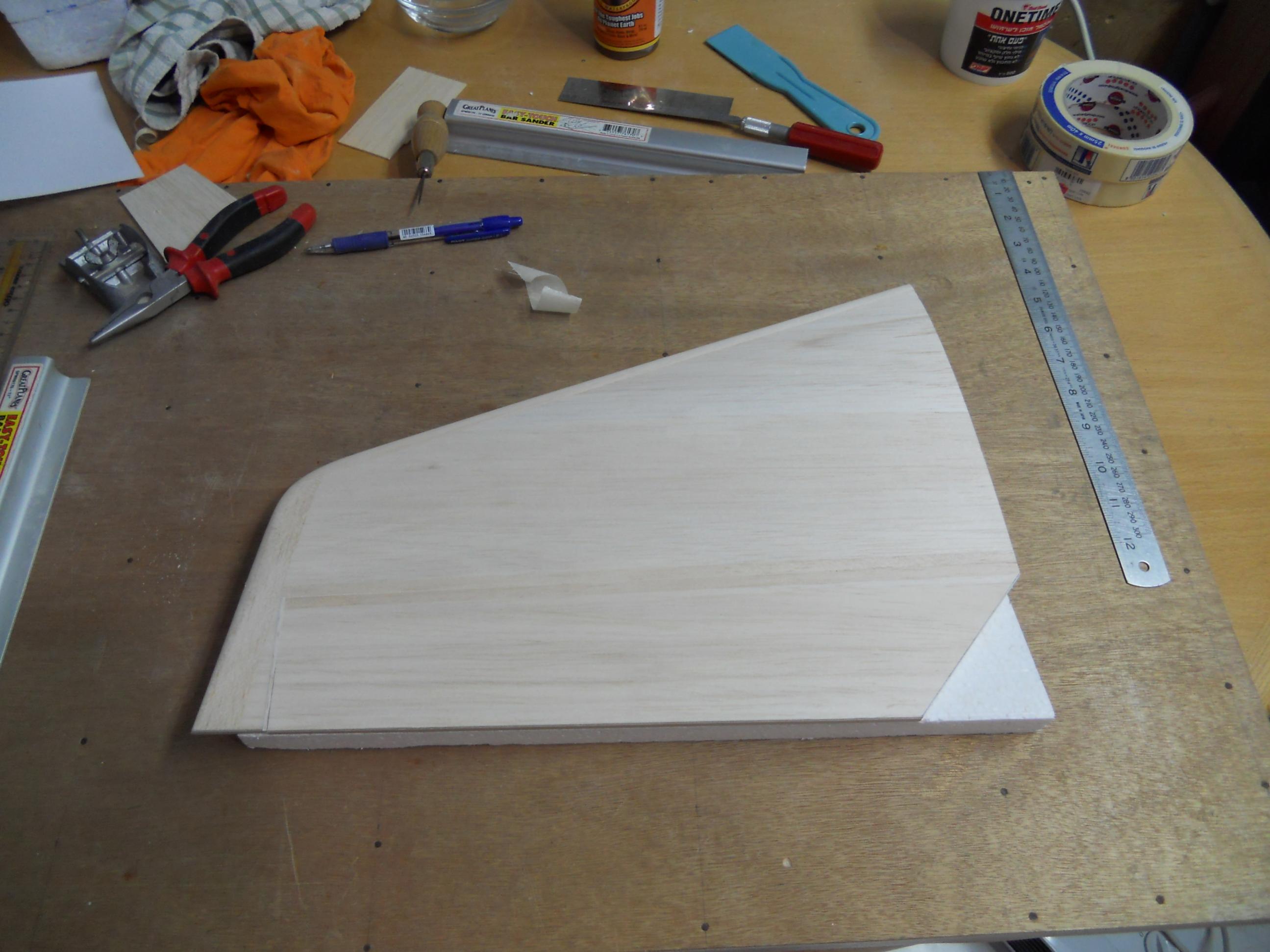

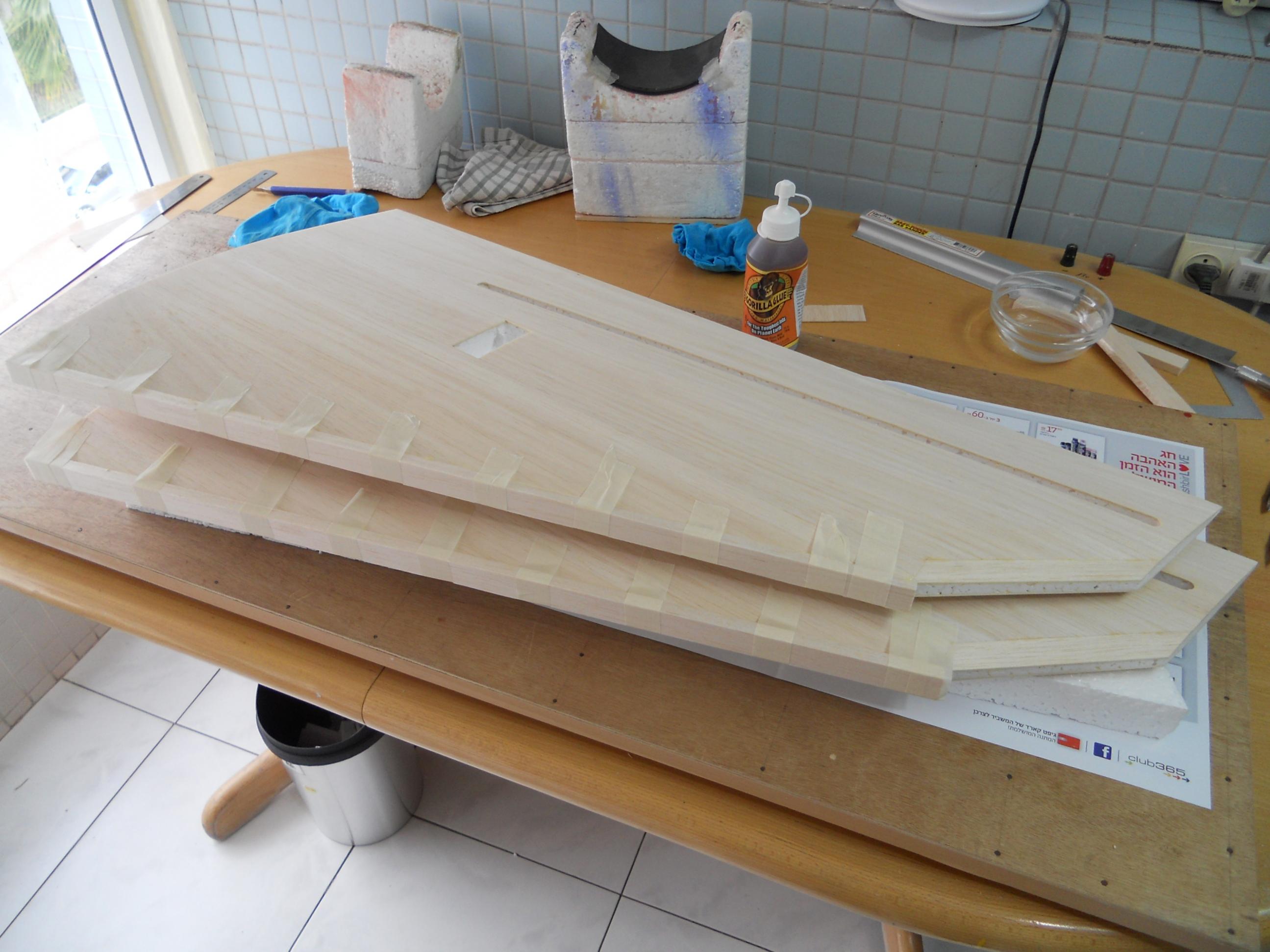

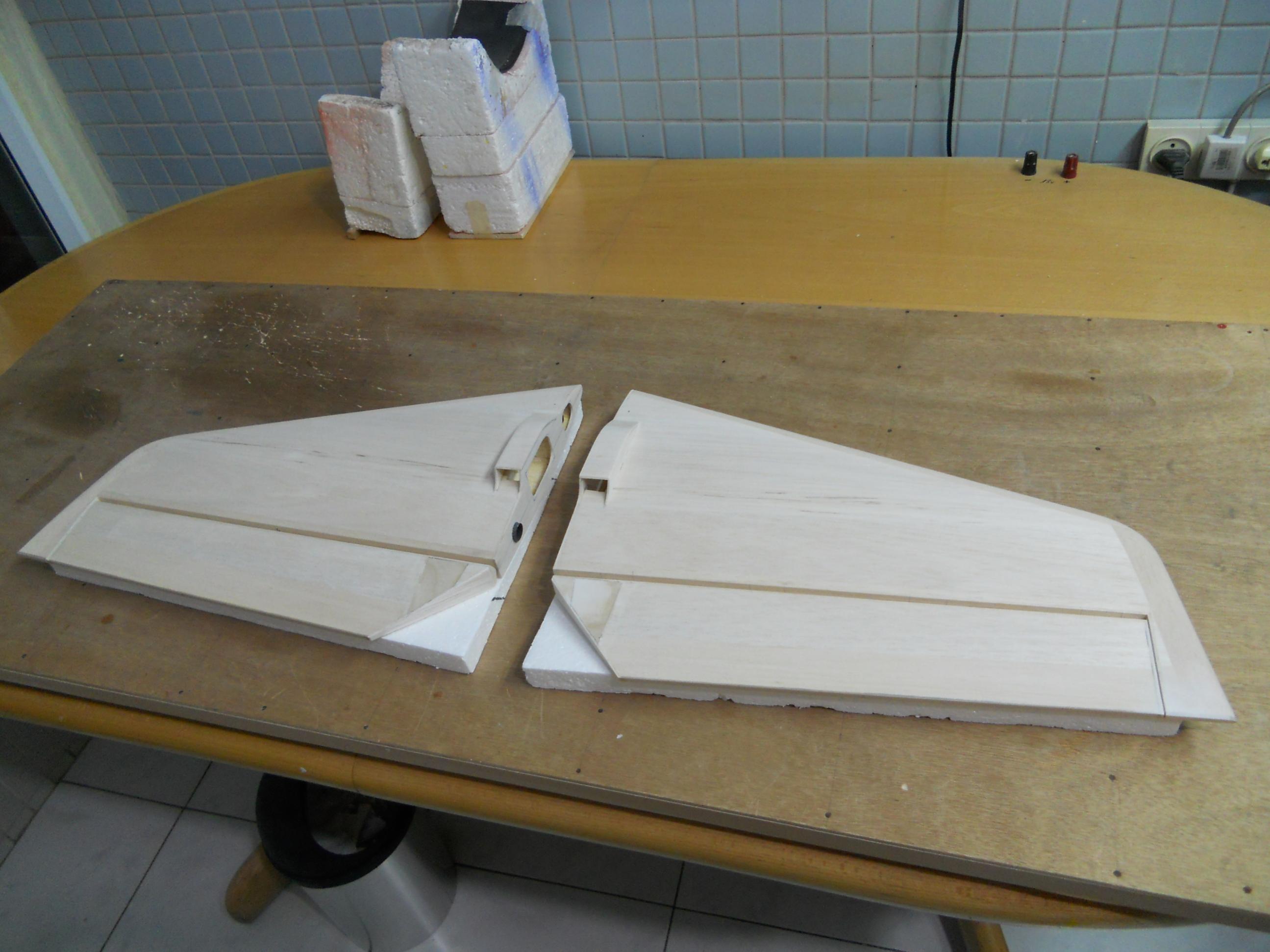

בניית מיצב הגובה

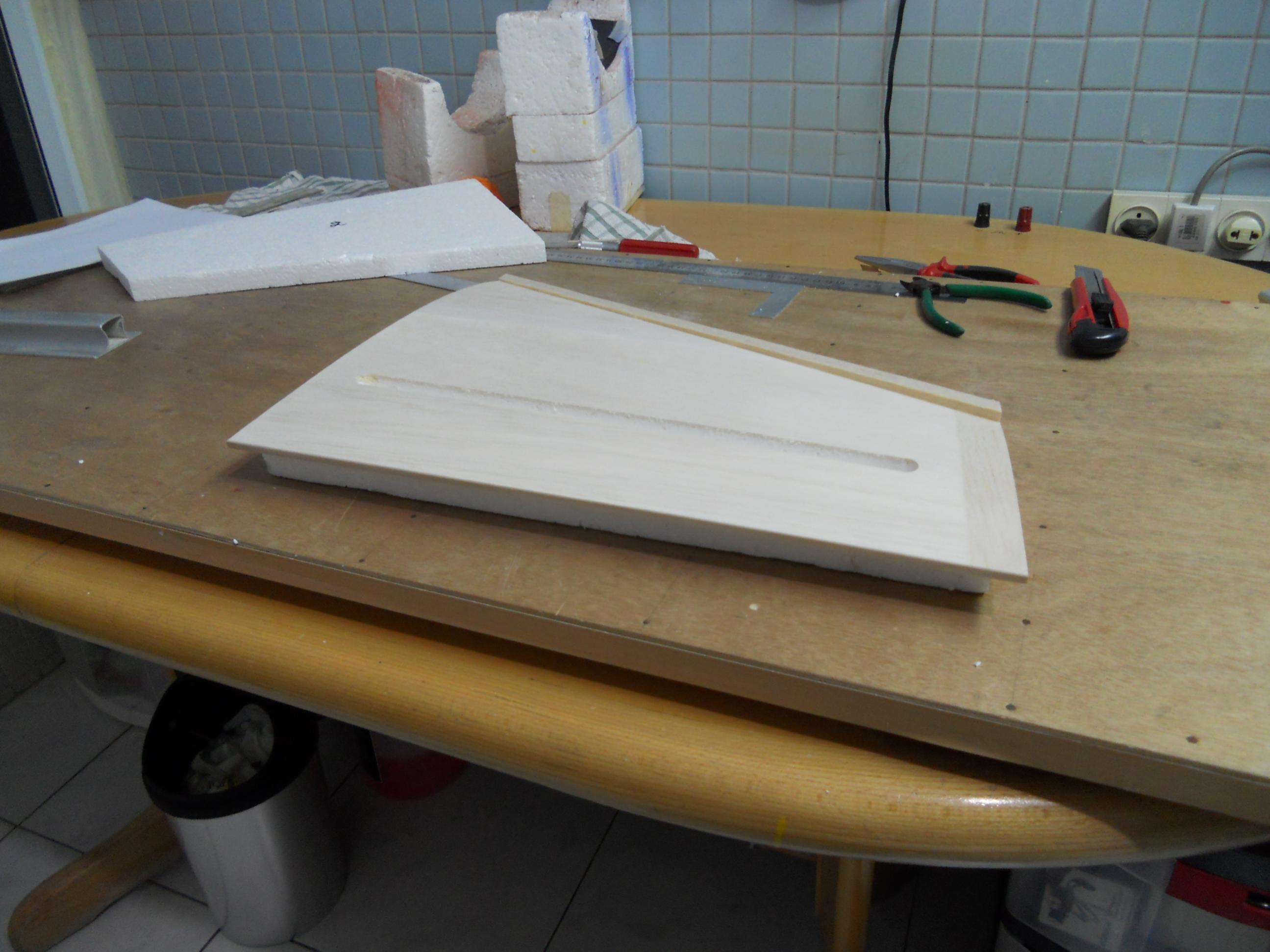

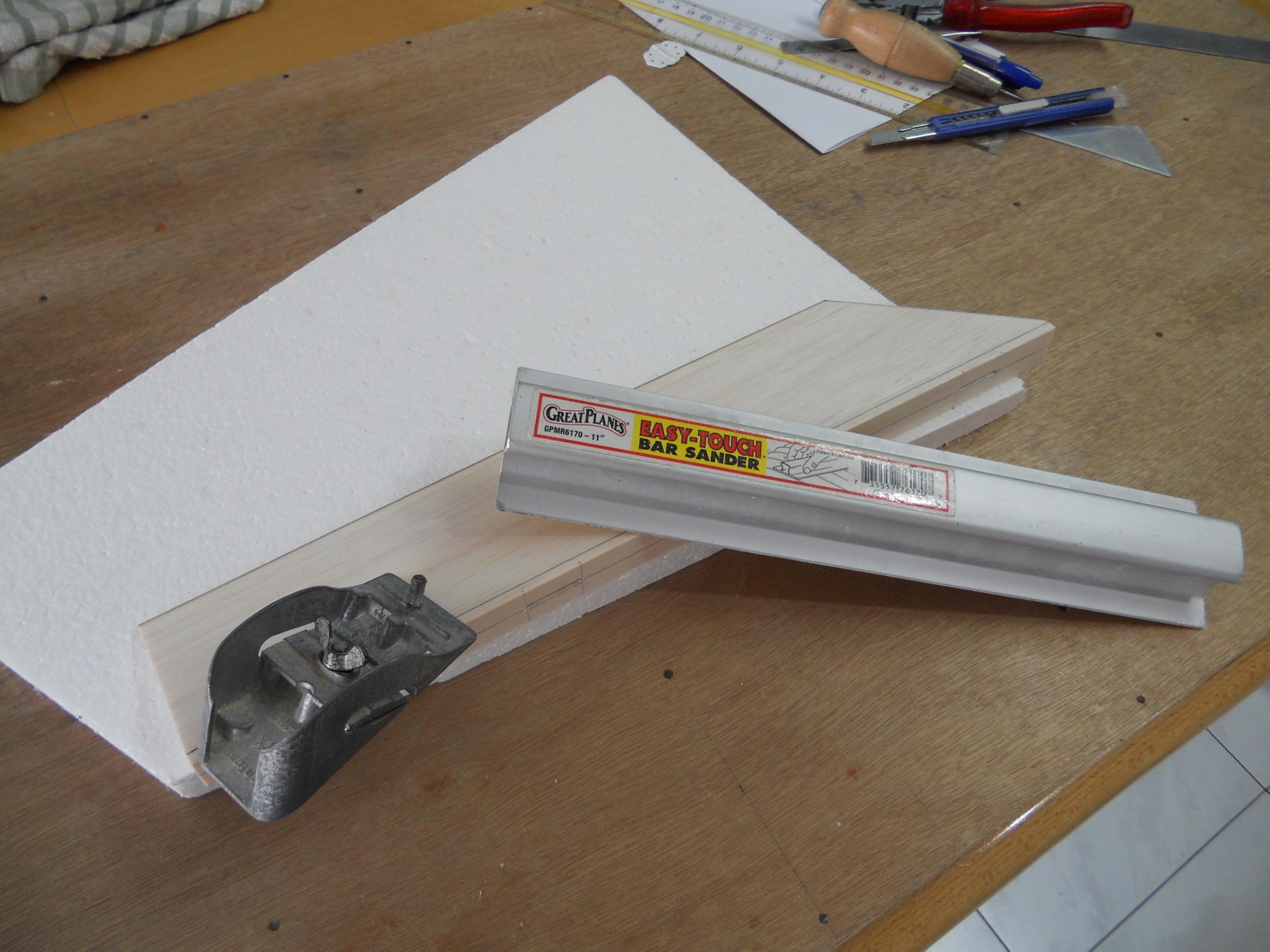

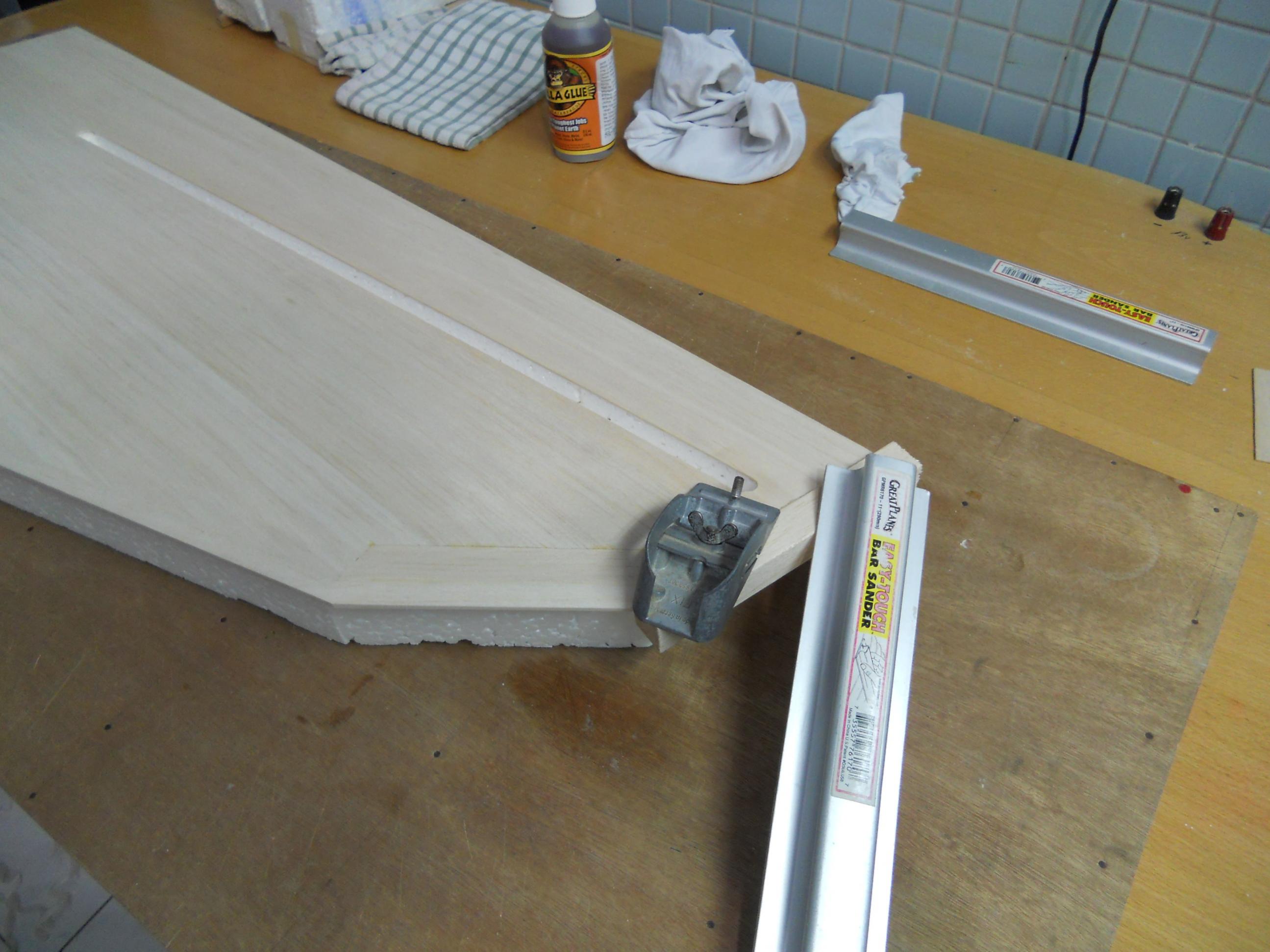

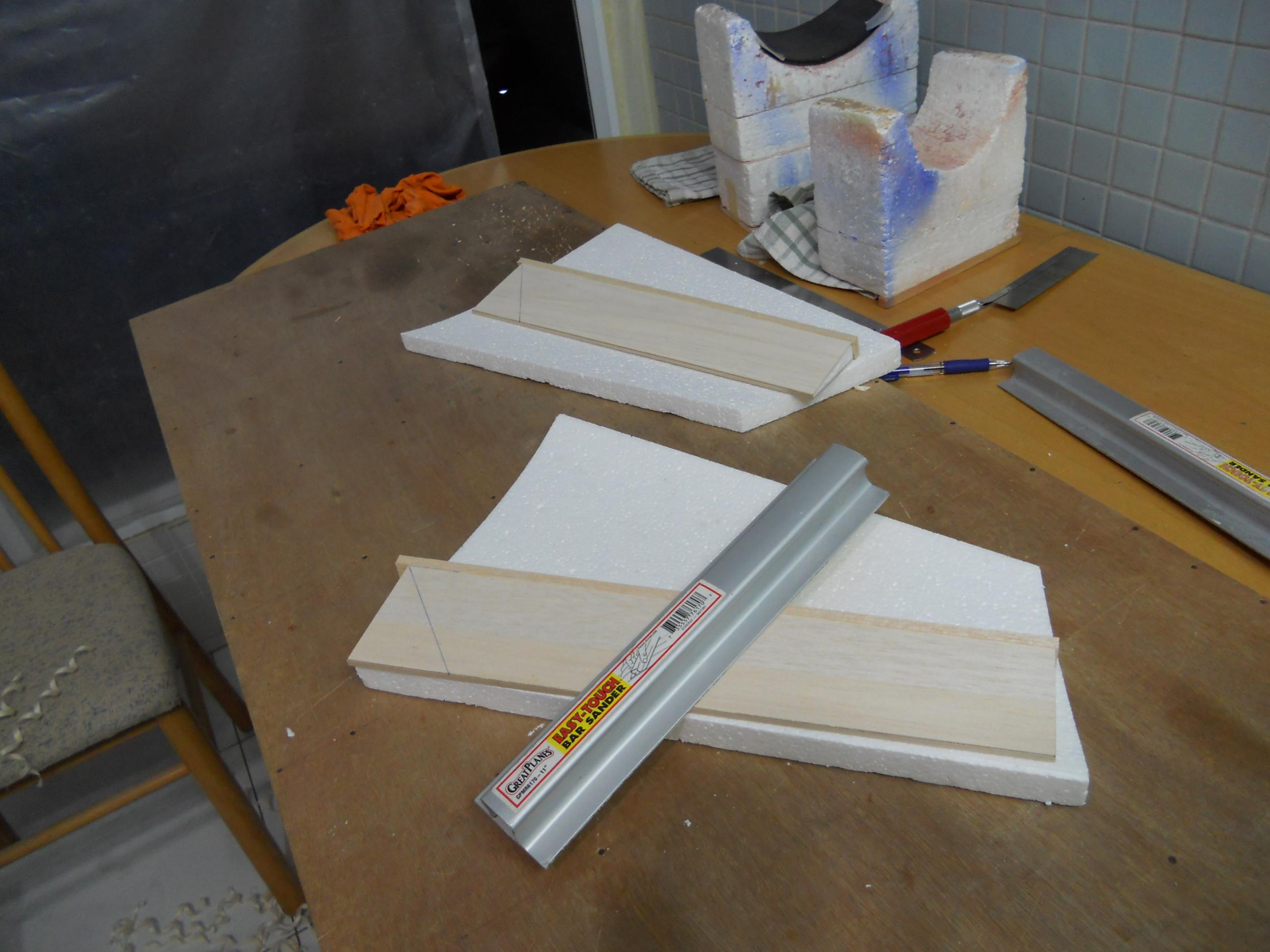

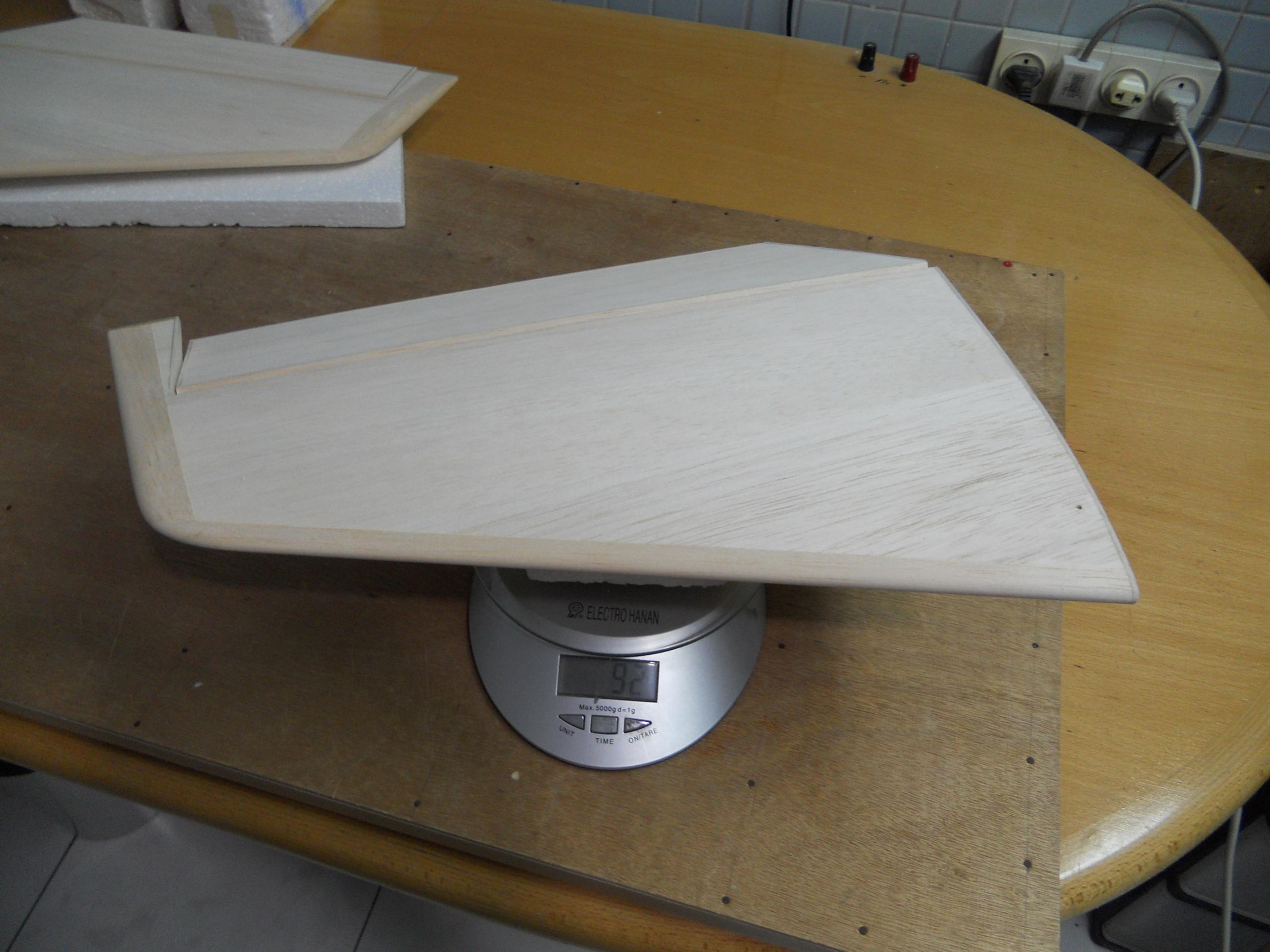

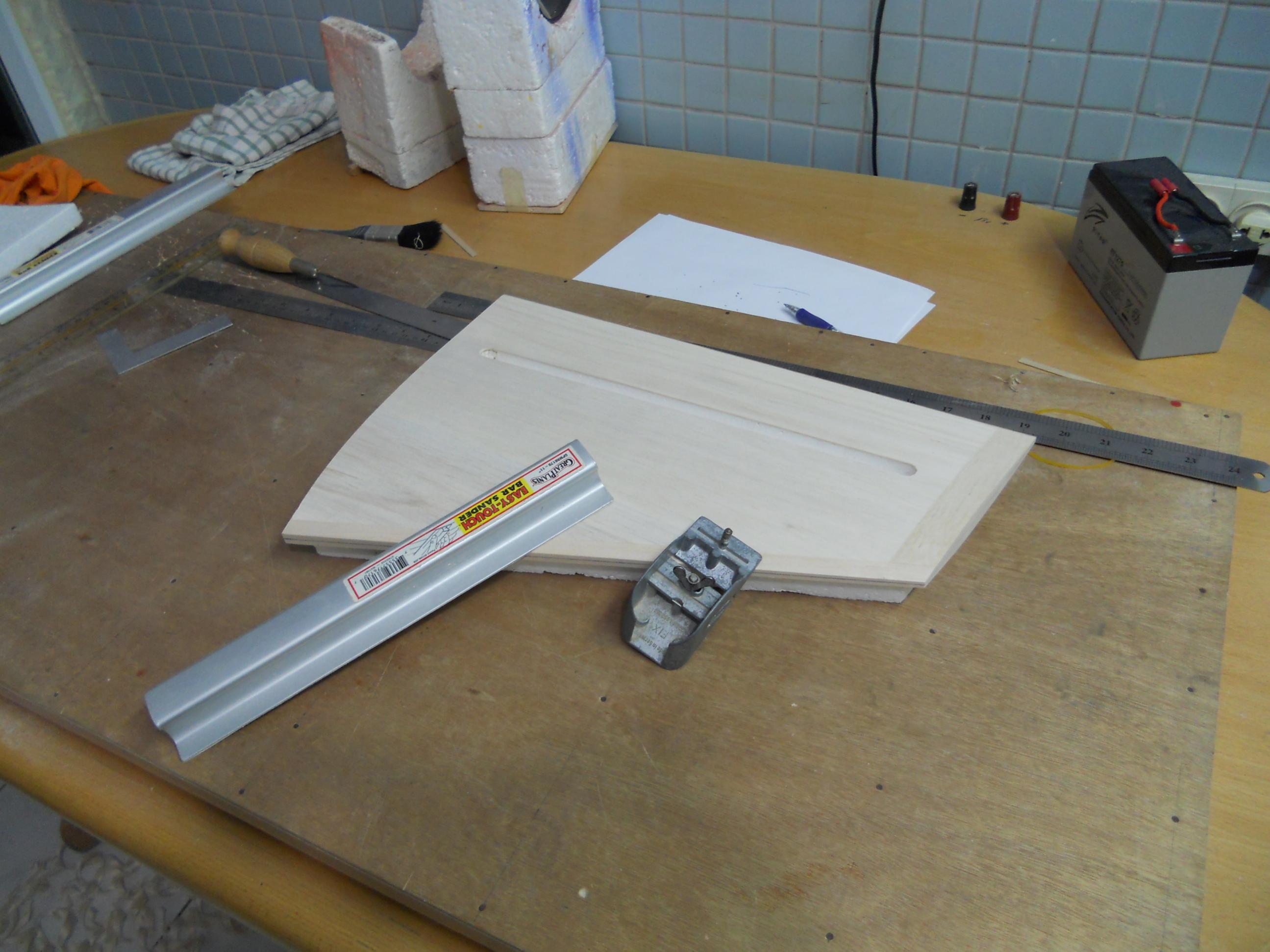

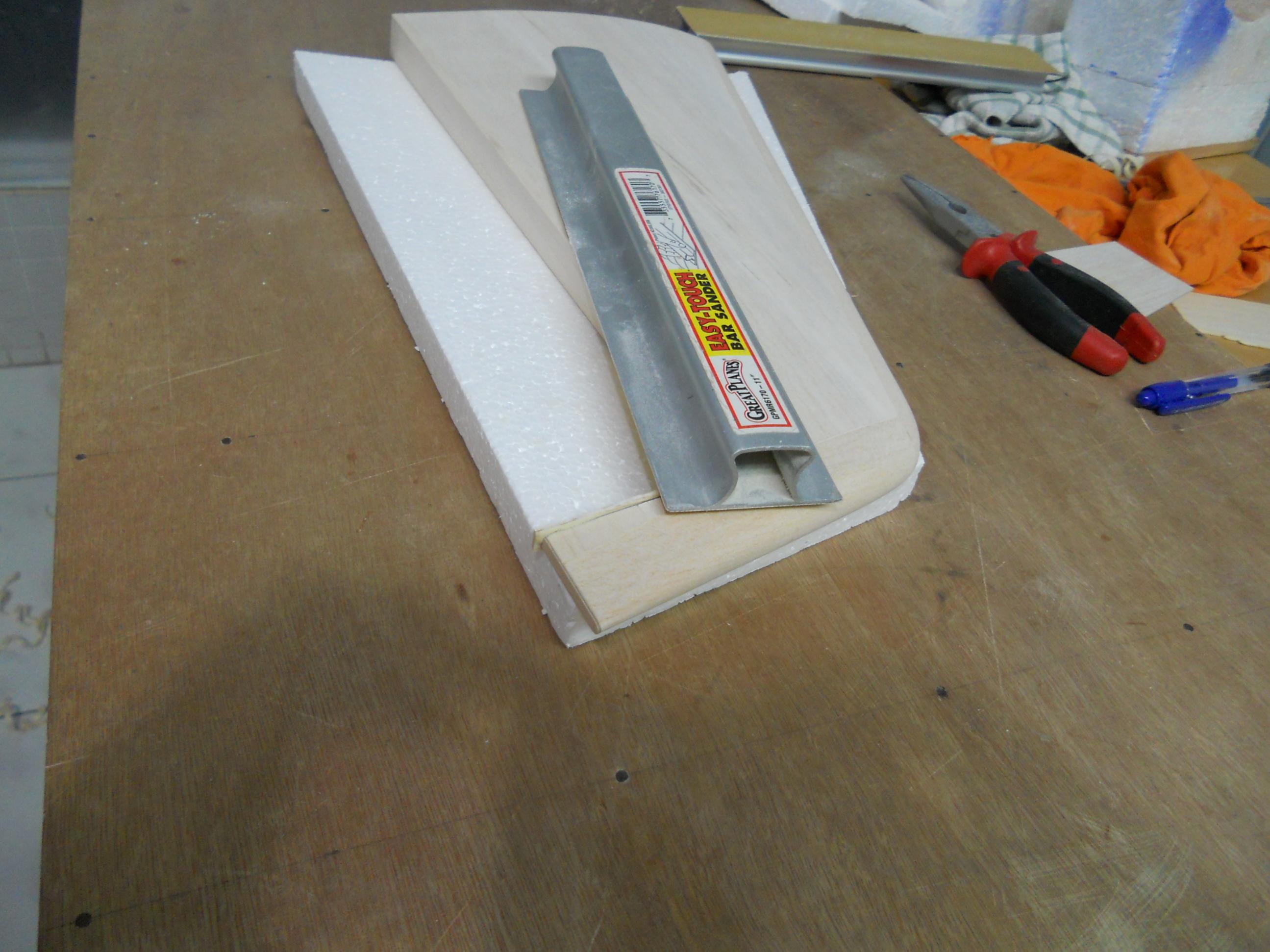

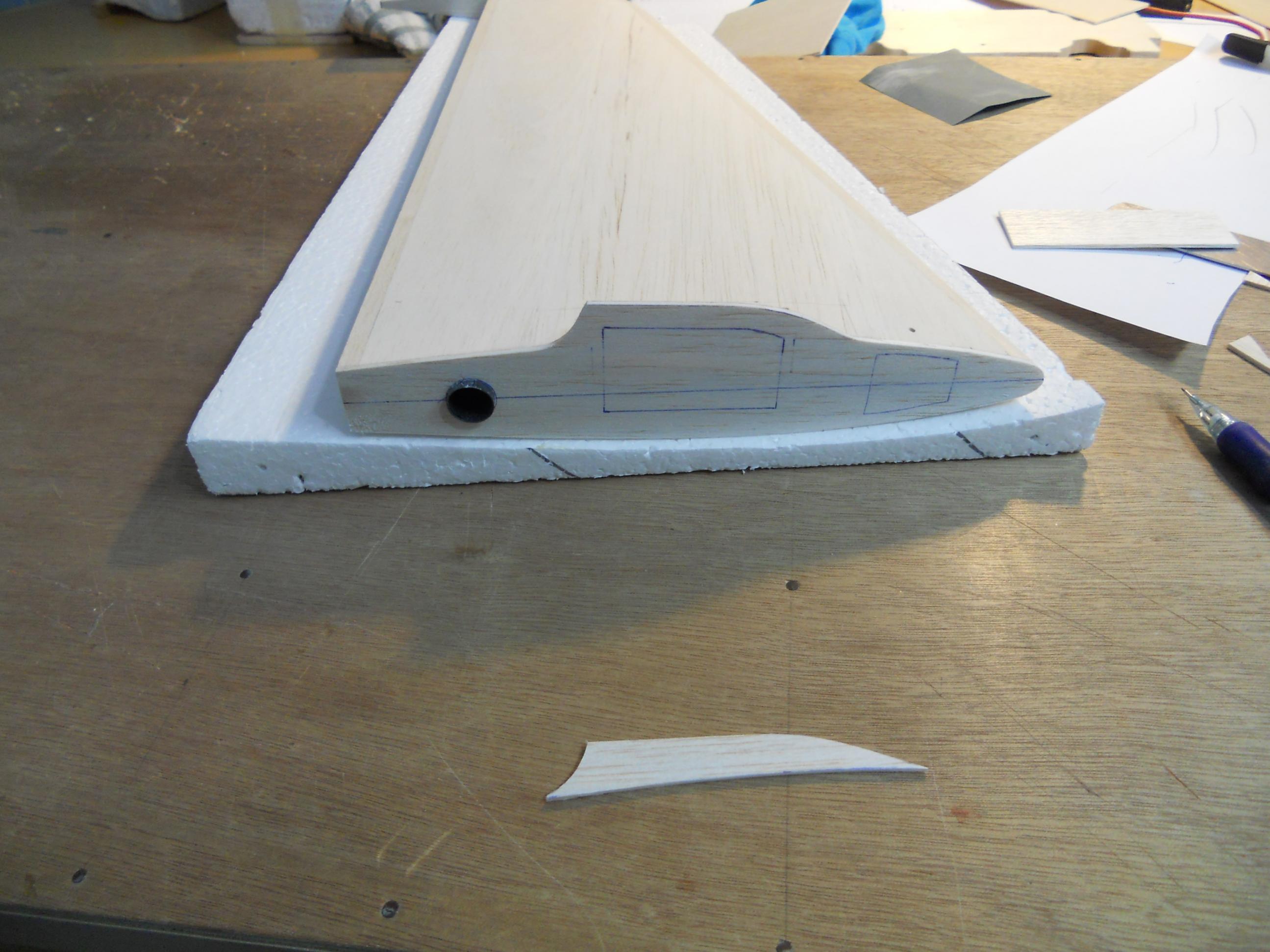

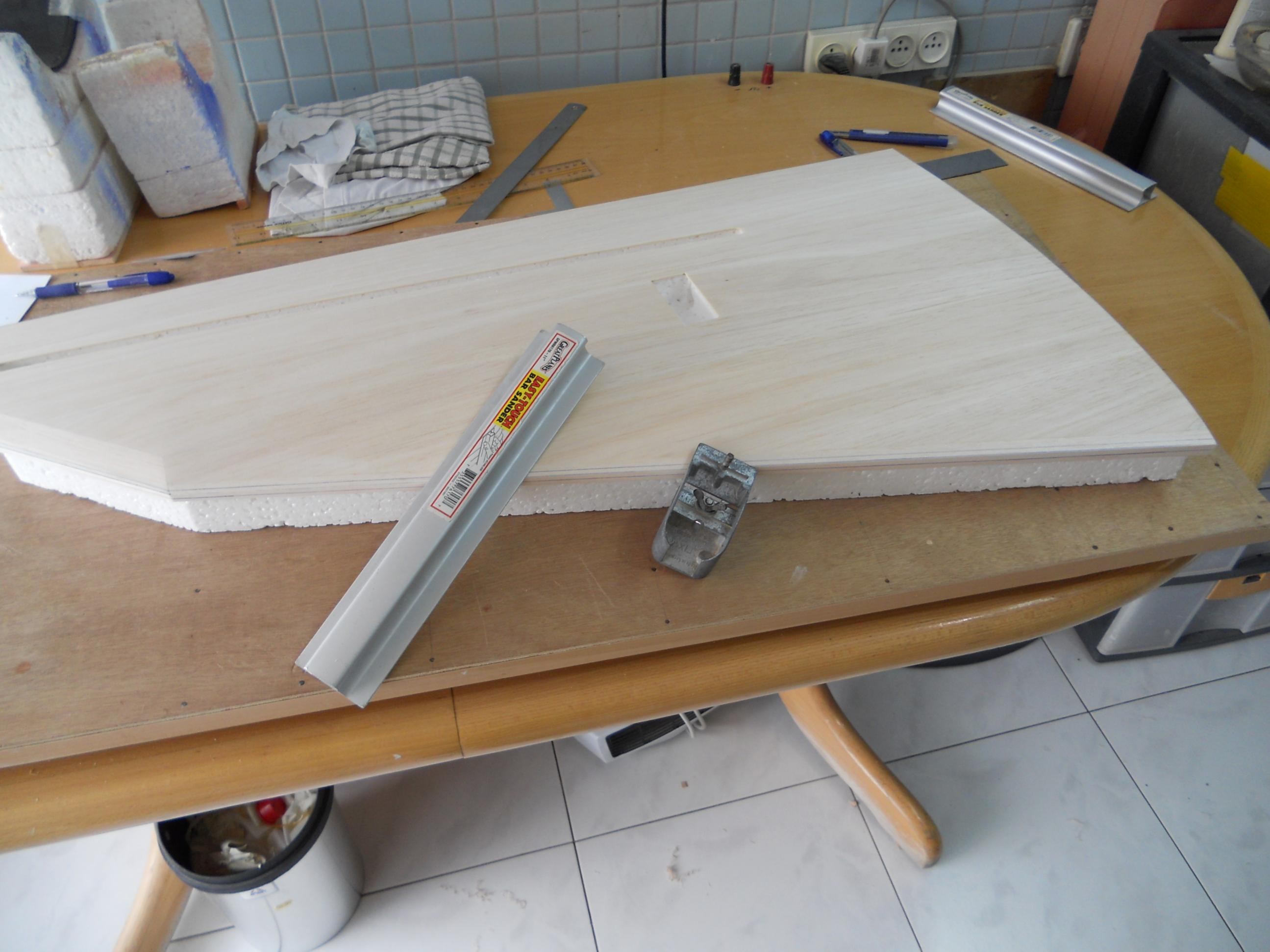

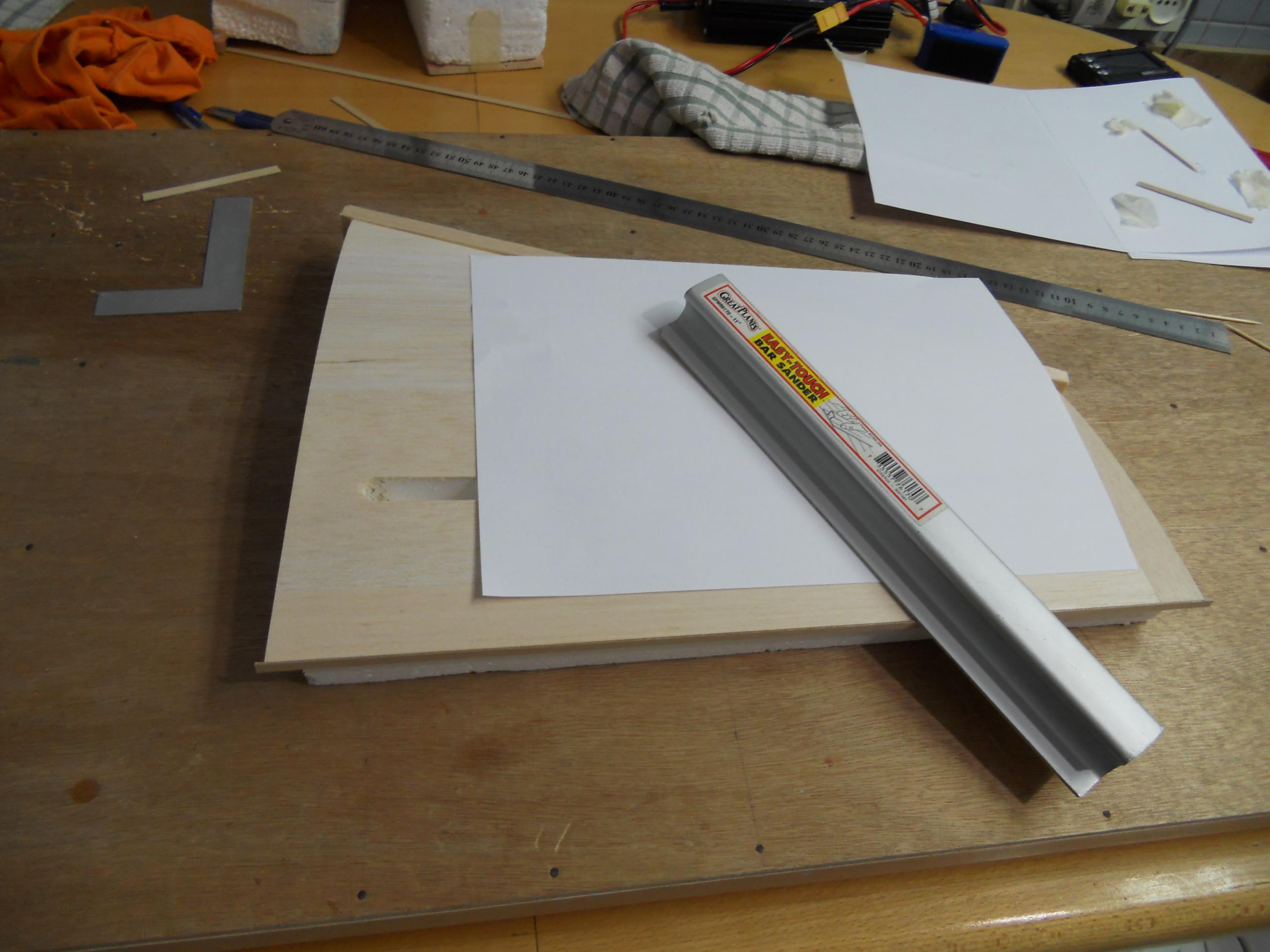

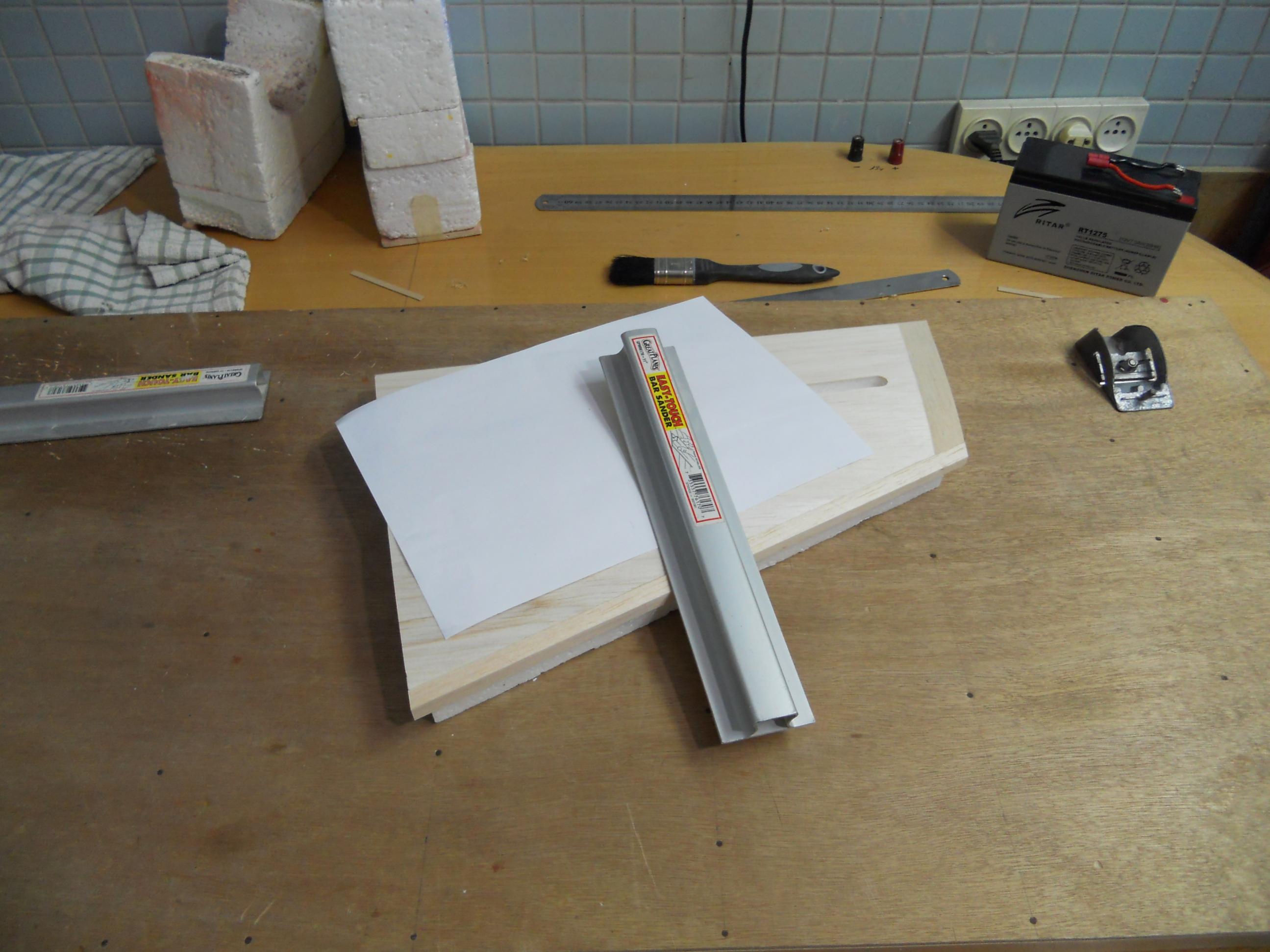

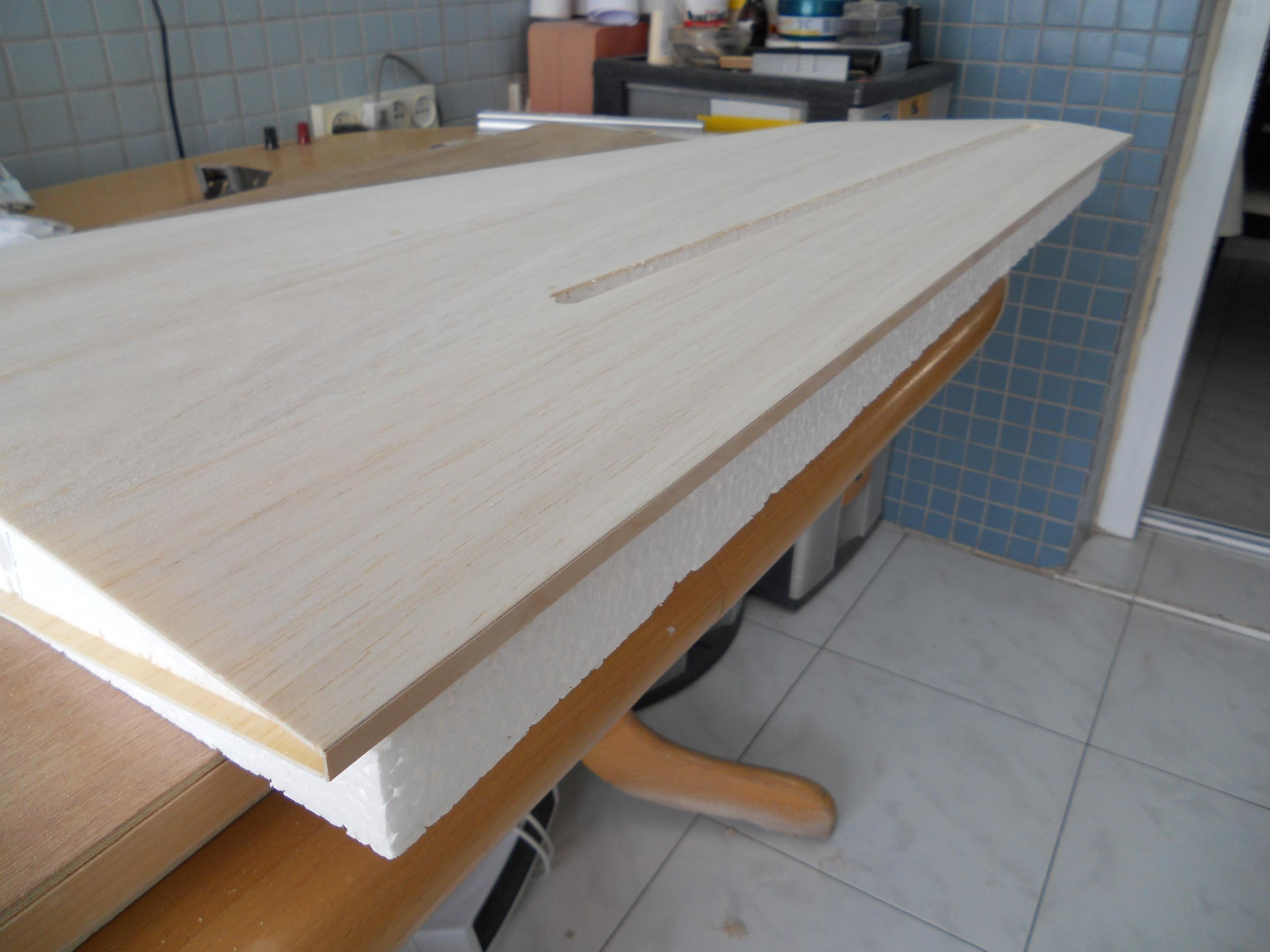

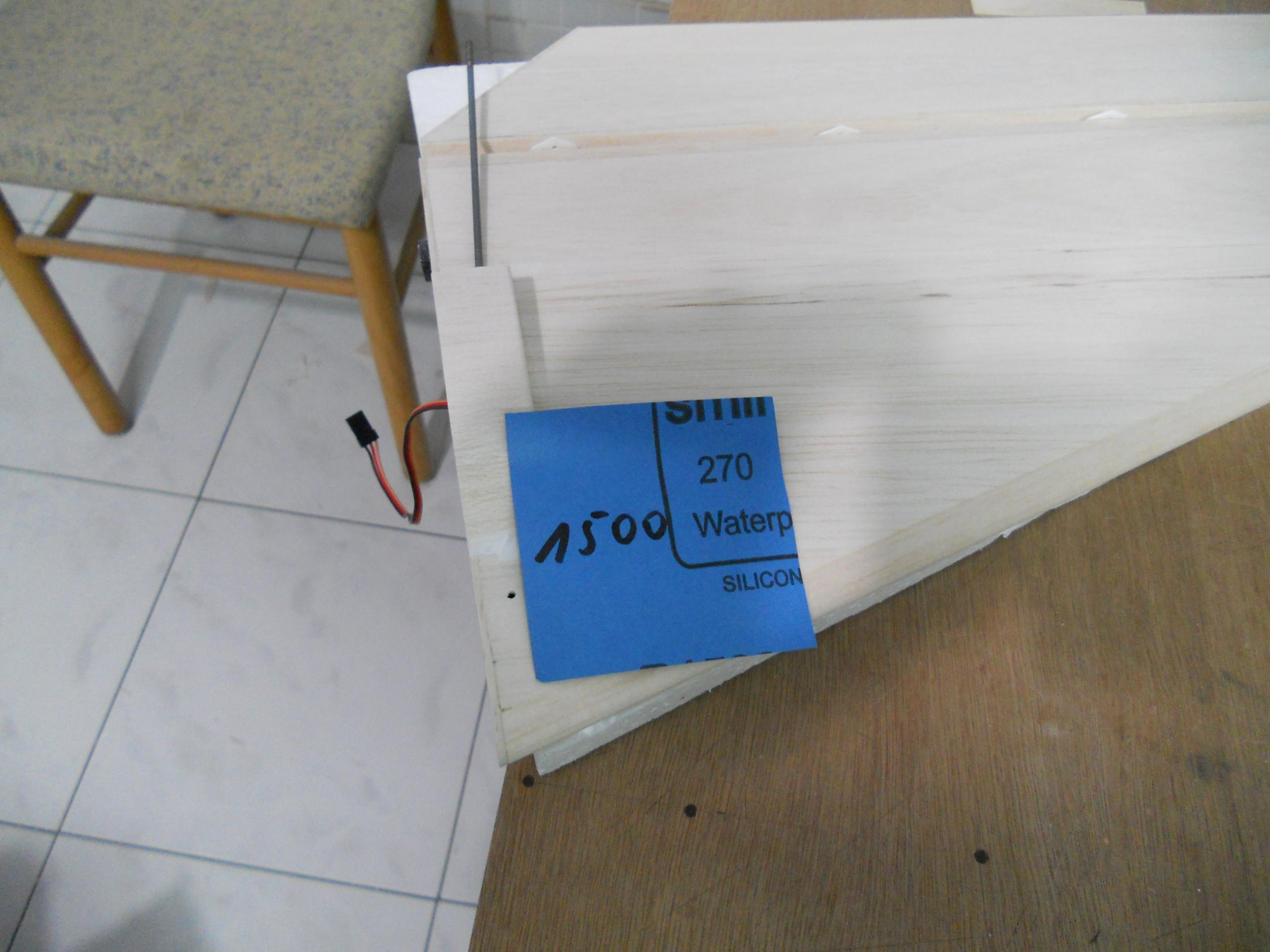

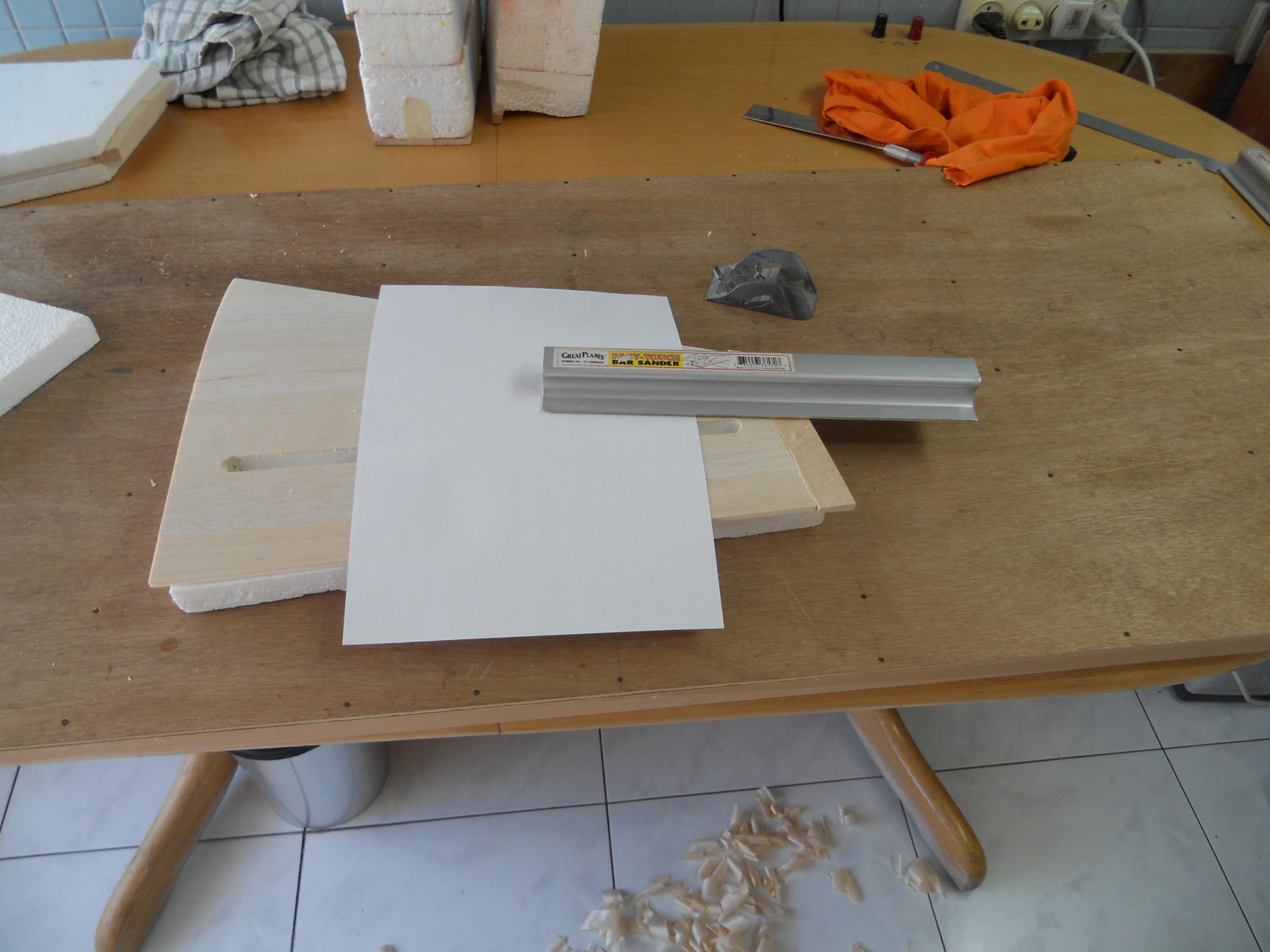

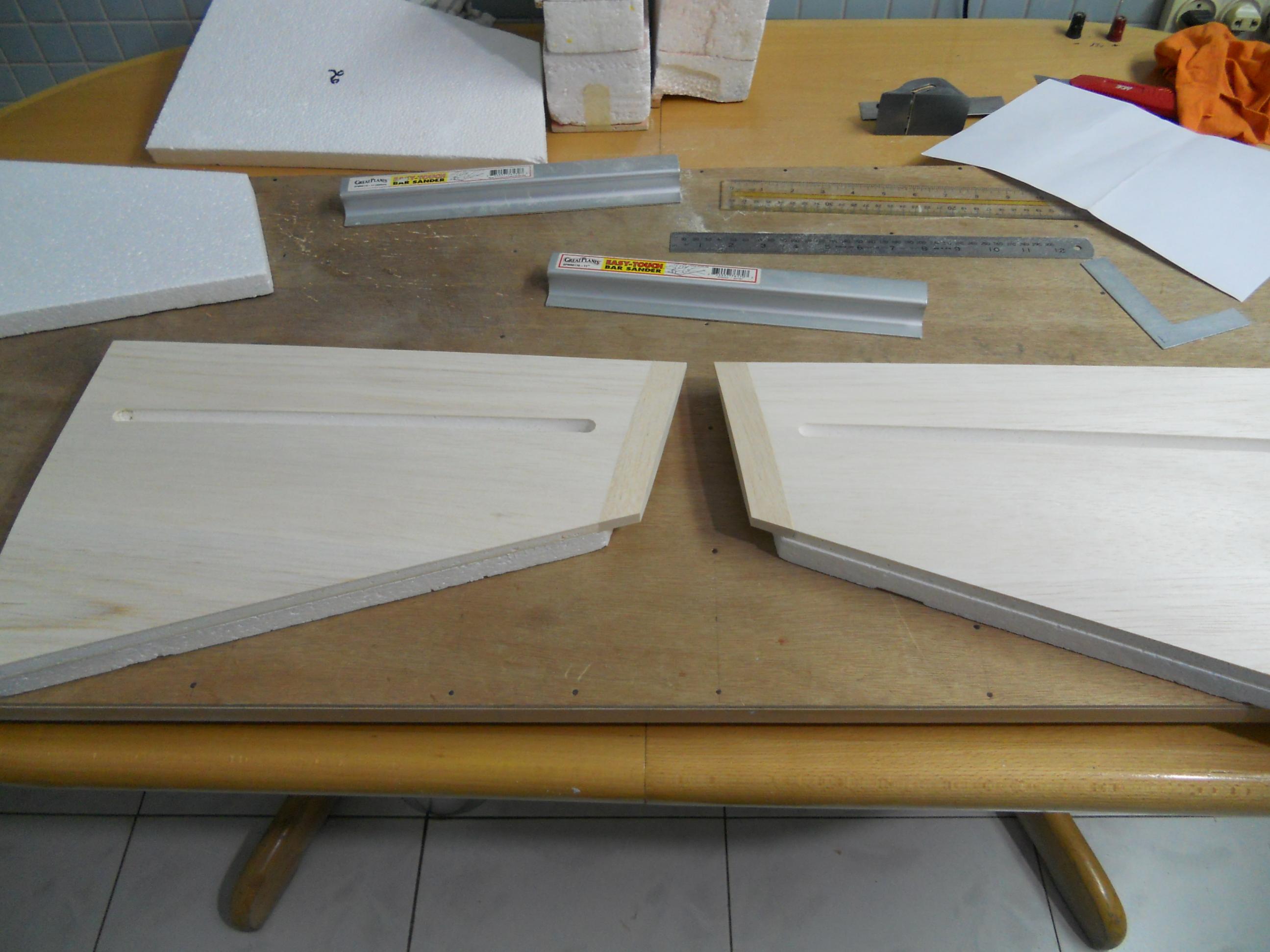

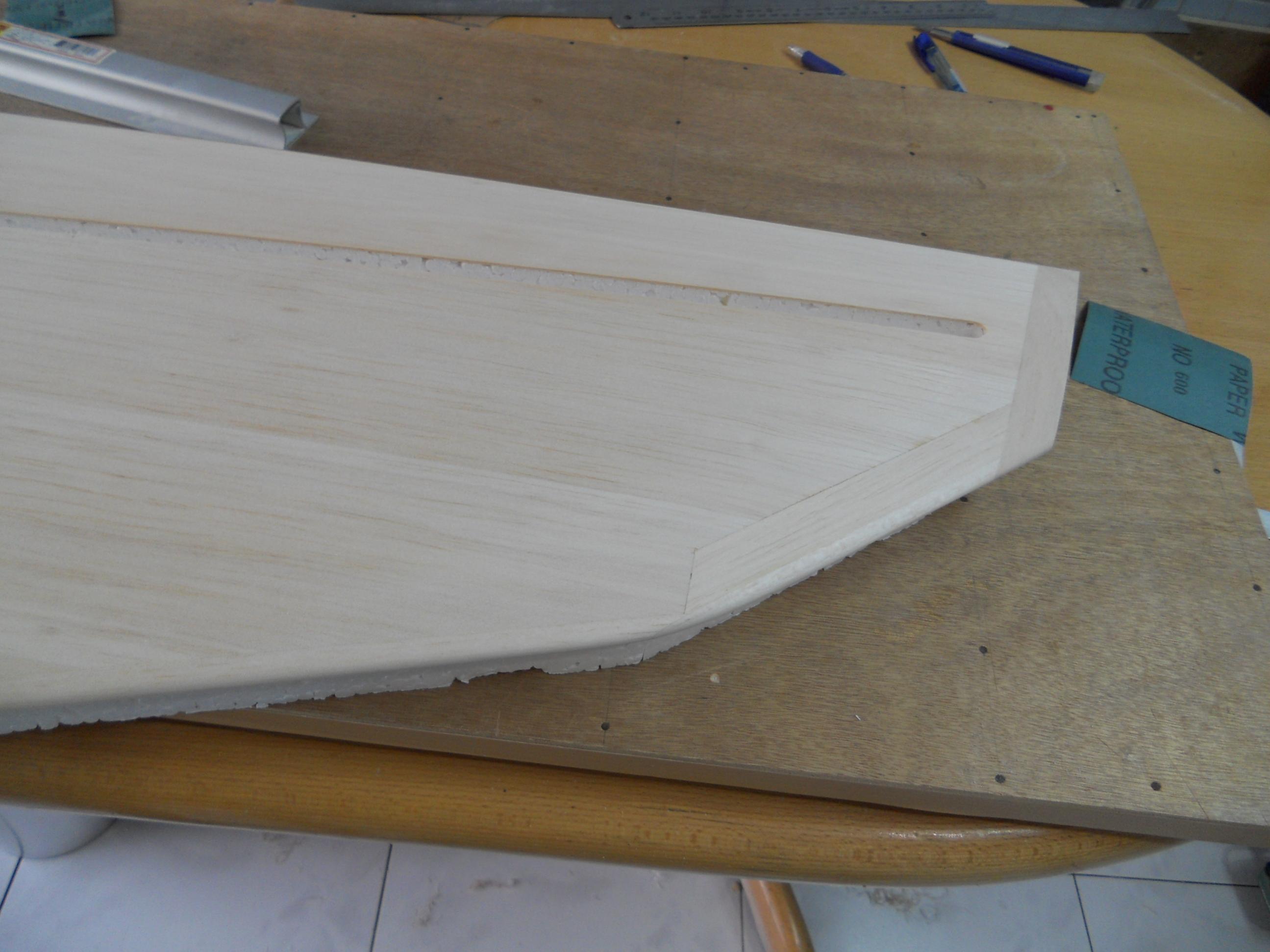

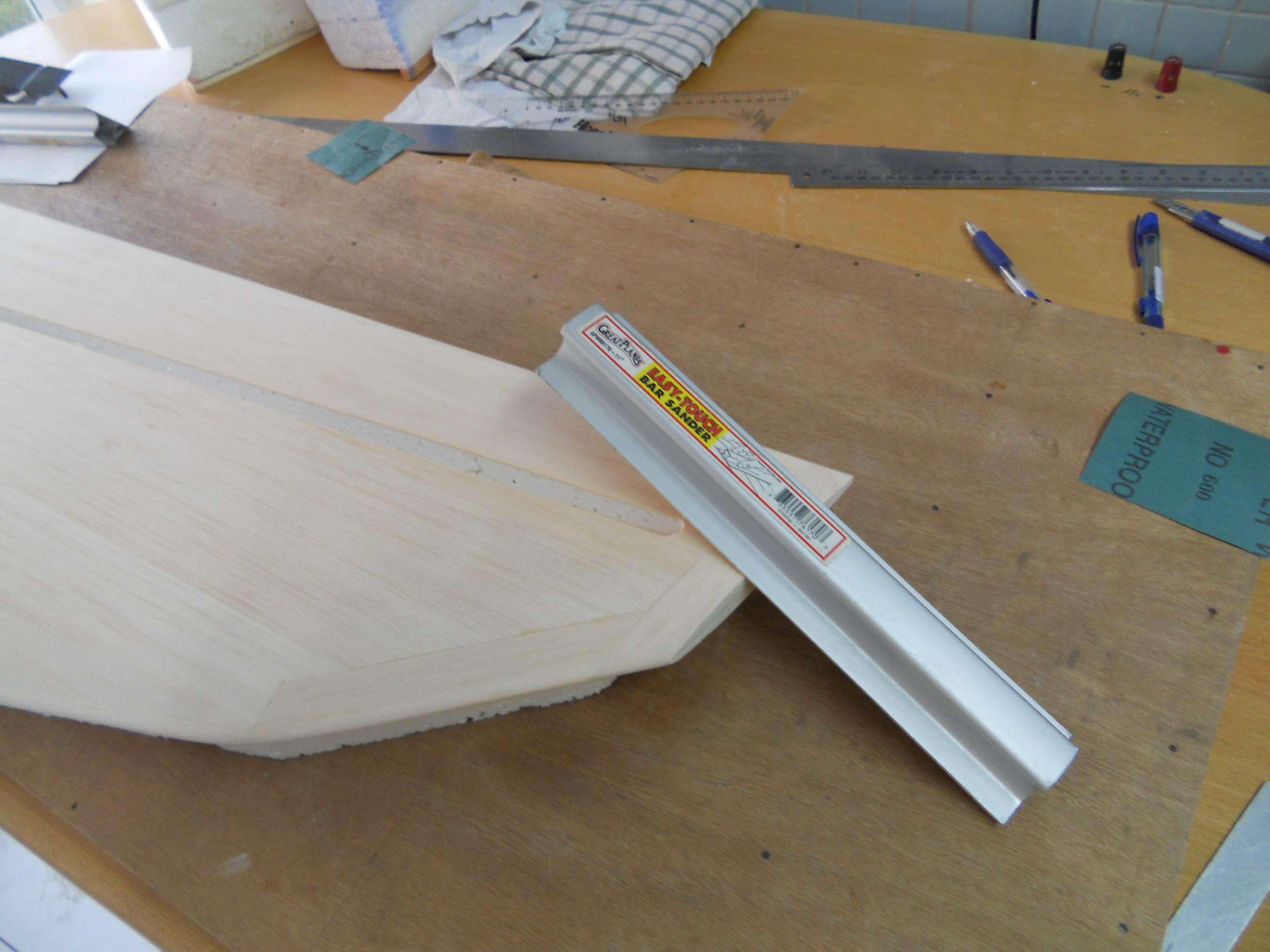

הדבקת ושיוף קצוות המייצב

**חיים** · 28-12-2014, 20:05:17

אוו סוף סוף ברוך הבא קובי!!!

חברים תתכוננו לשרשור מתוקתק איכותי עם ניקיון עבודה וסדר מדהים. ותמונות איכותיות שיודעות היטב לתעד הרגע..

אני יכל לומר שהדחיפה העיקרית שלי לבניית הטיסן שאני מפרסם כאן בימים אלו, הם שירשורי הבניה שקובי פרסם ב PAM
כמעט כל מה שאני עושה עם הטיסן מיושם על פי דברים שלמדתי מהשרשורים שלו.

חיים.

**kobi** · 28-12-2014, 20:14:28

חיים תודה
ממה שאני רואה אצלך "איך אומרים התלמיד עבר את מורו "
אז שיהיה בהצלחה לכולם
בברכה
קובי

**guyst** · 28-12-2014, 21:32:58

נראה מצויין!
מחכים לשירשור, תמונות וסירטון..

מספרים שיש קופון למשקיעים...

**wind556** · 29-12-2014, 10:47:12

"קנאת סופרים תרבה חכמה"

ברוך הבא ושאפו

**kobi** · 29-12-2014, 21:35:04

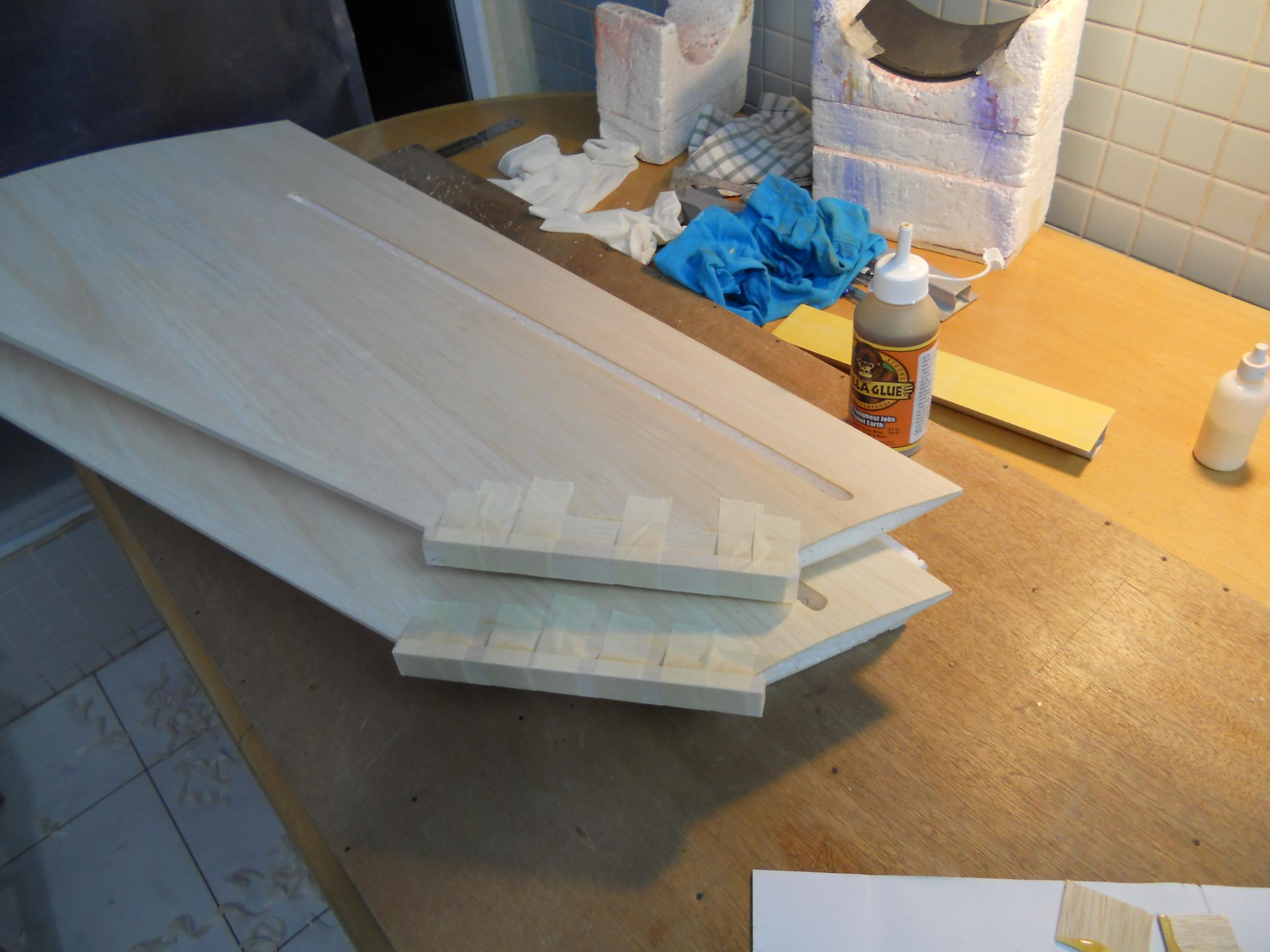

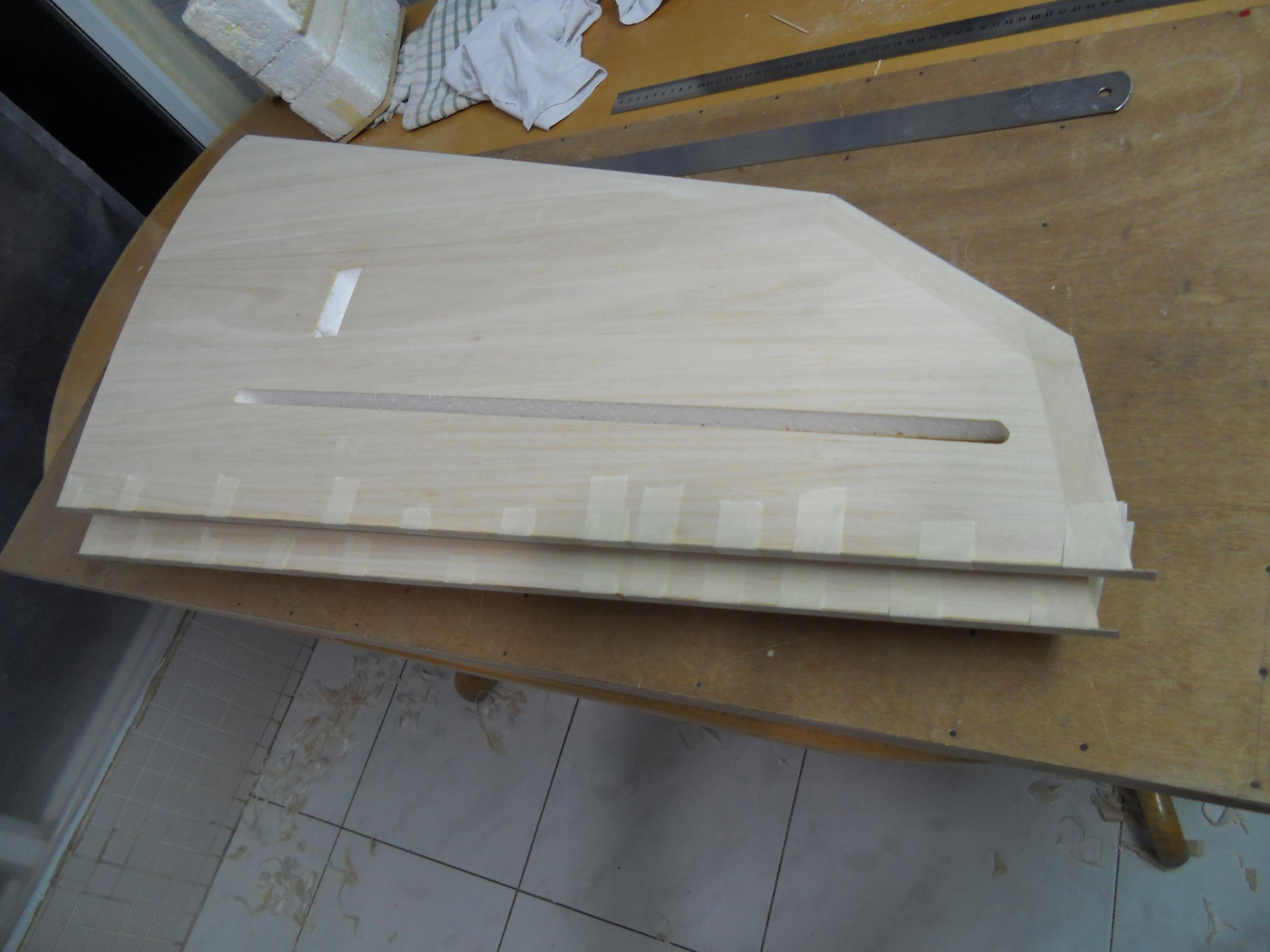

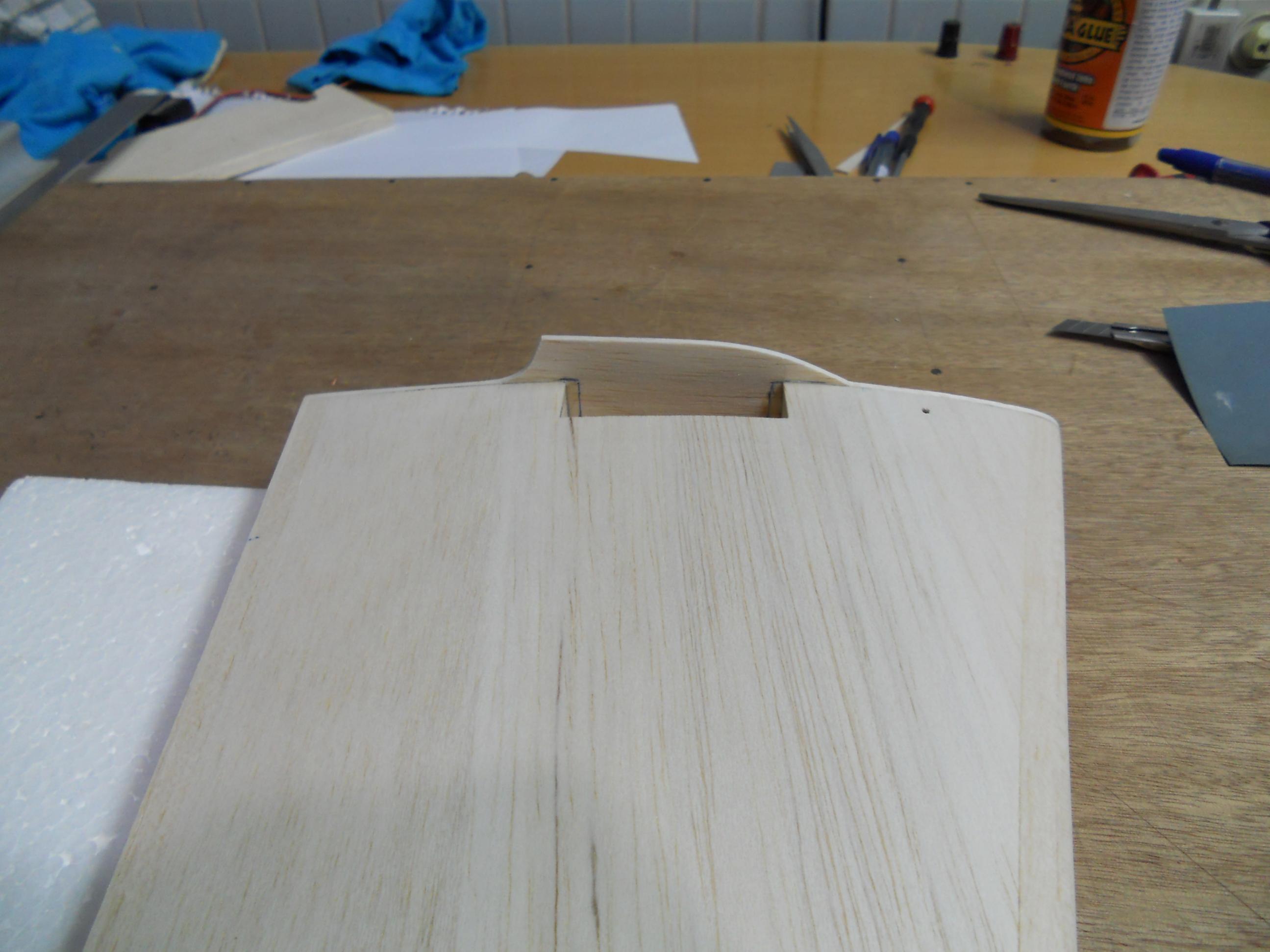

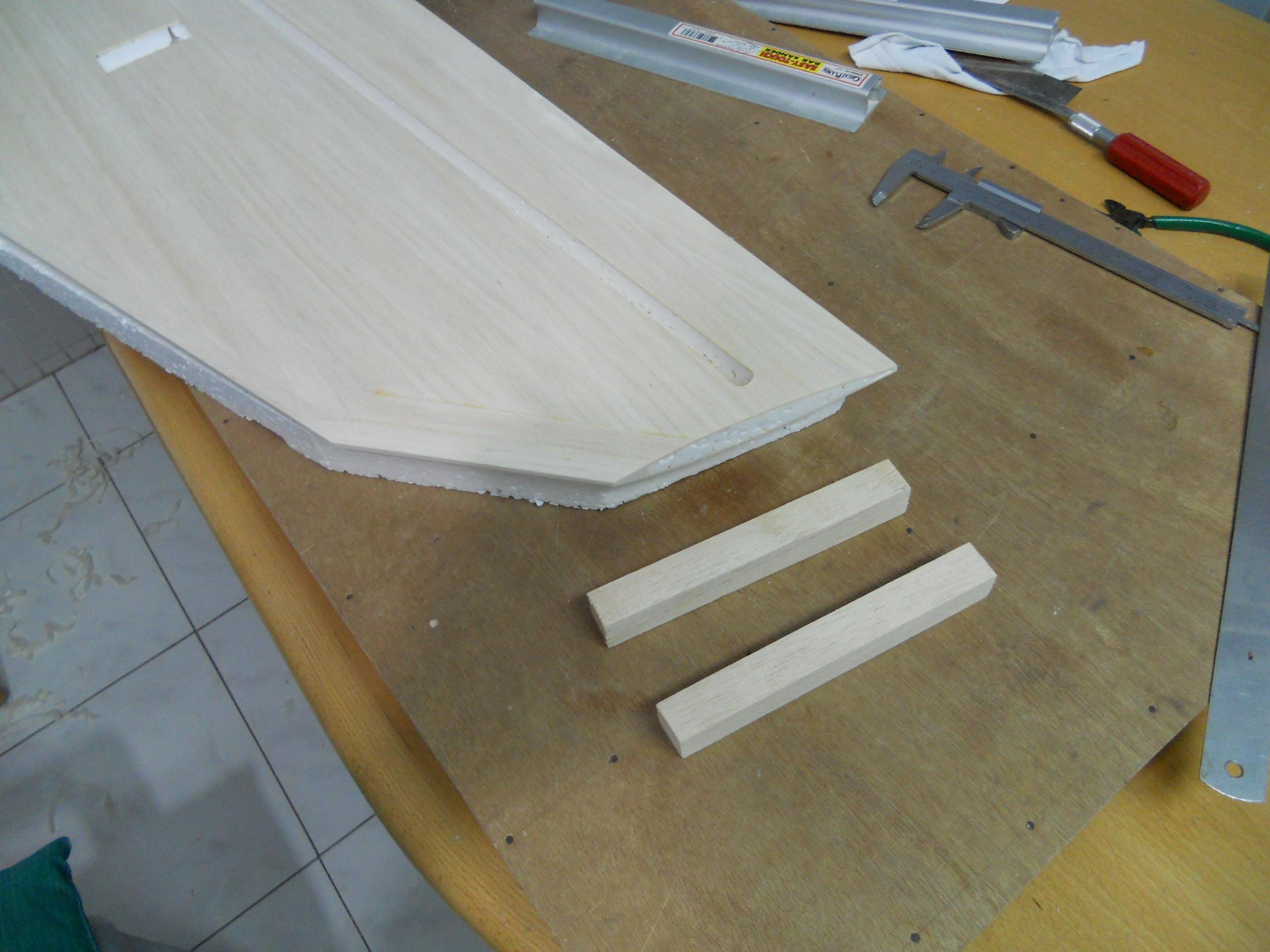

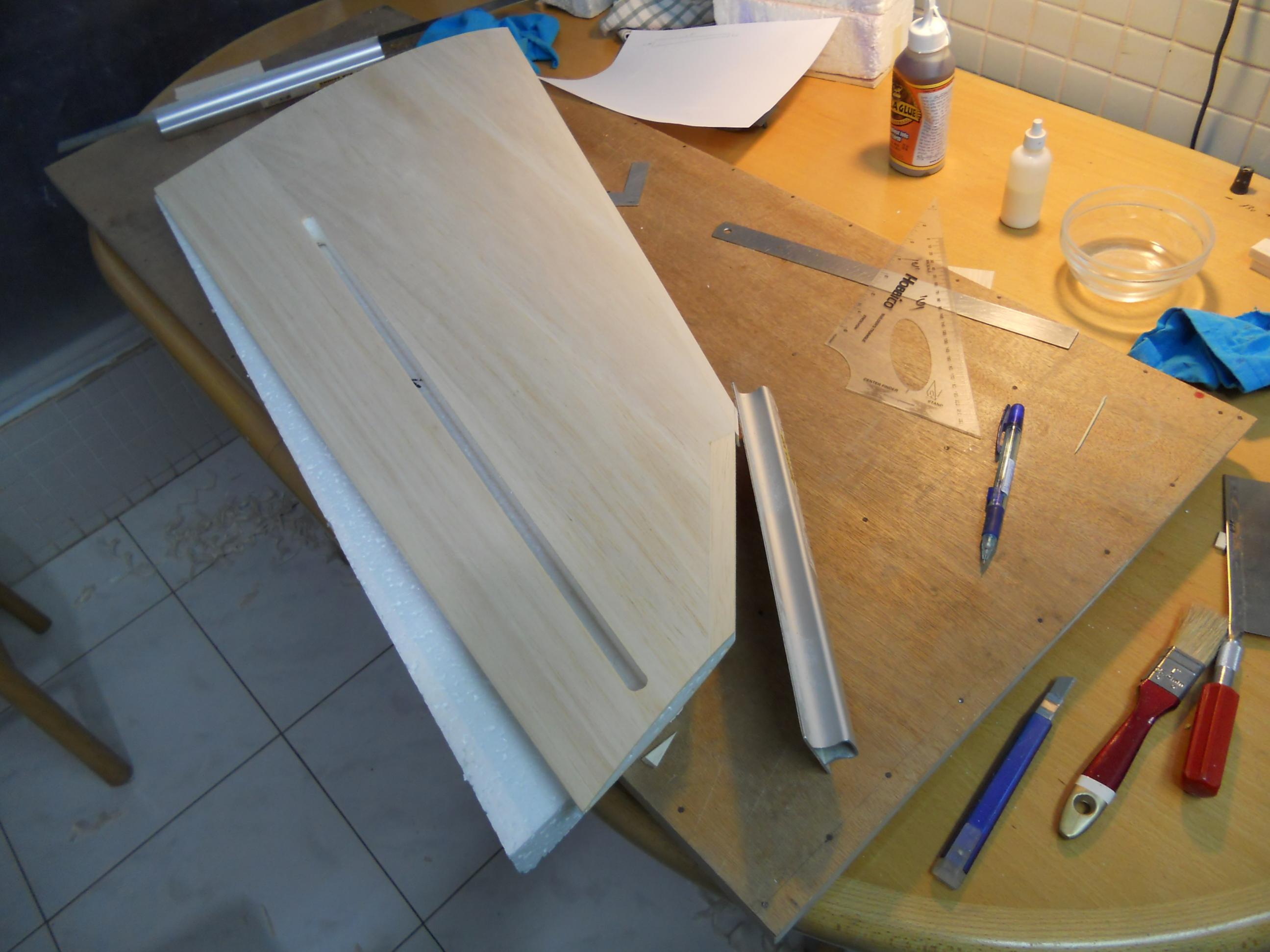

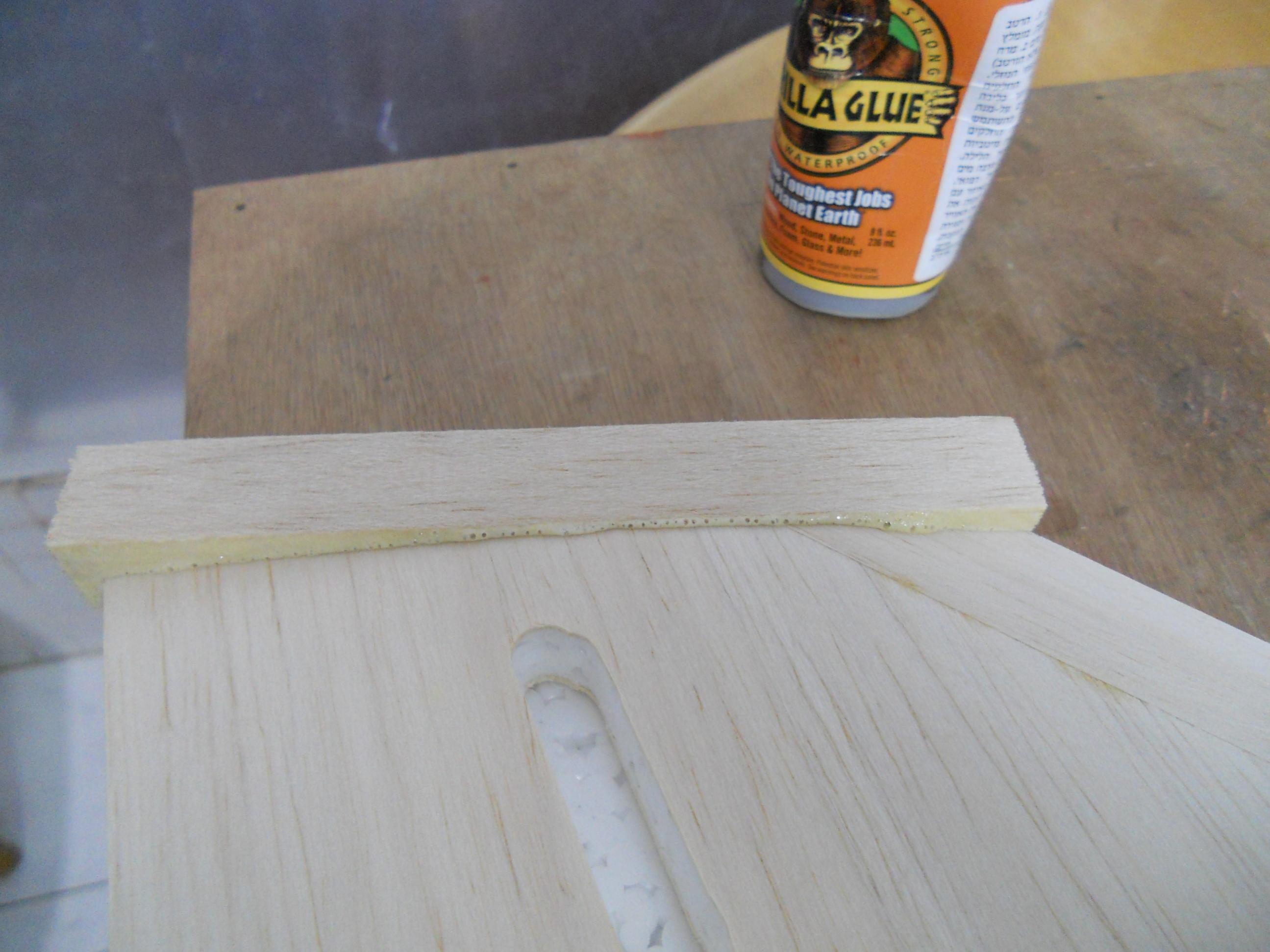

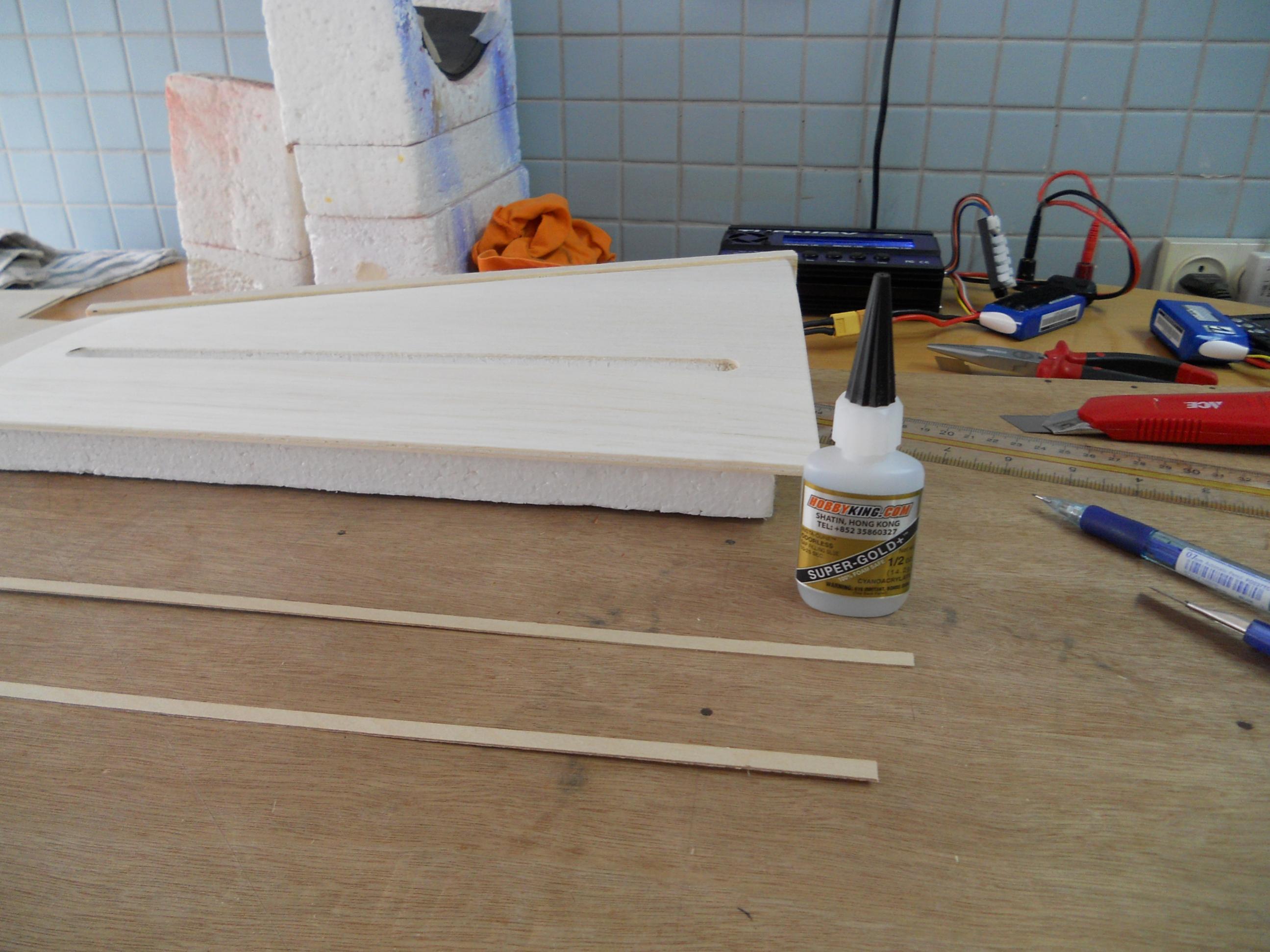

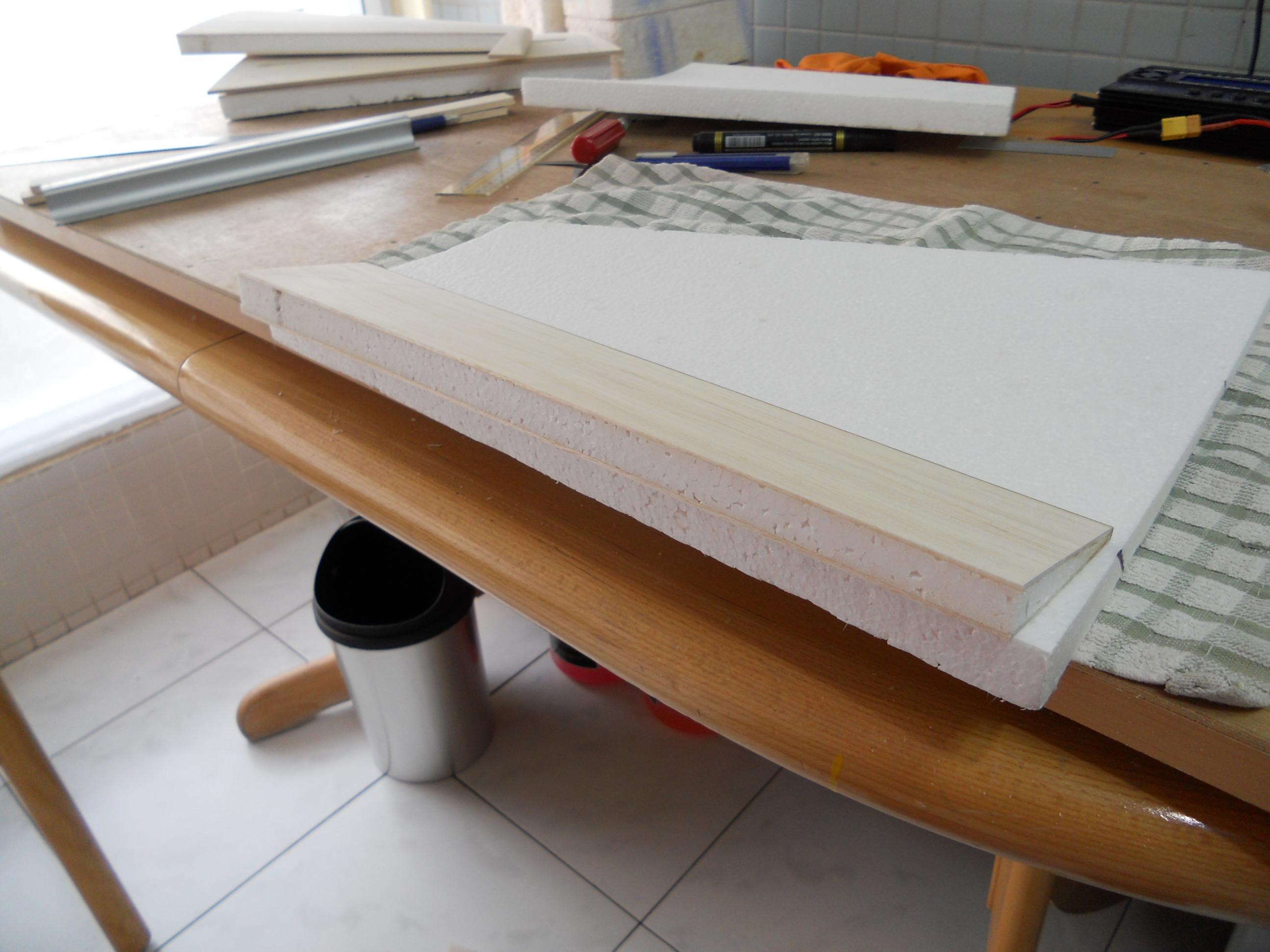

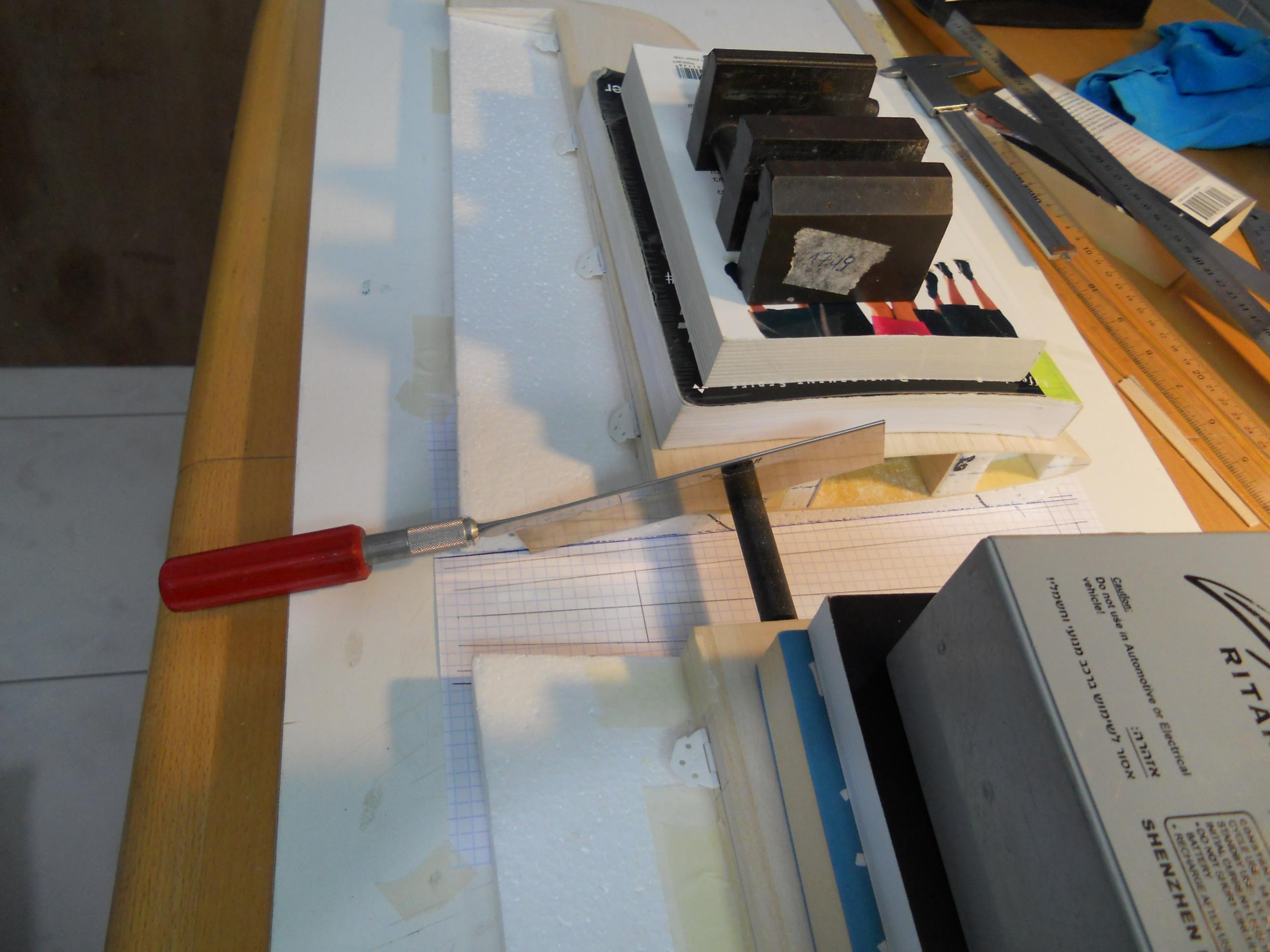

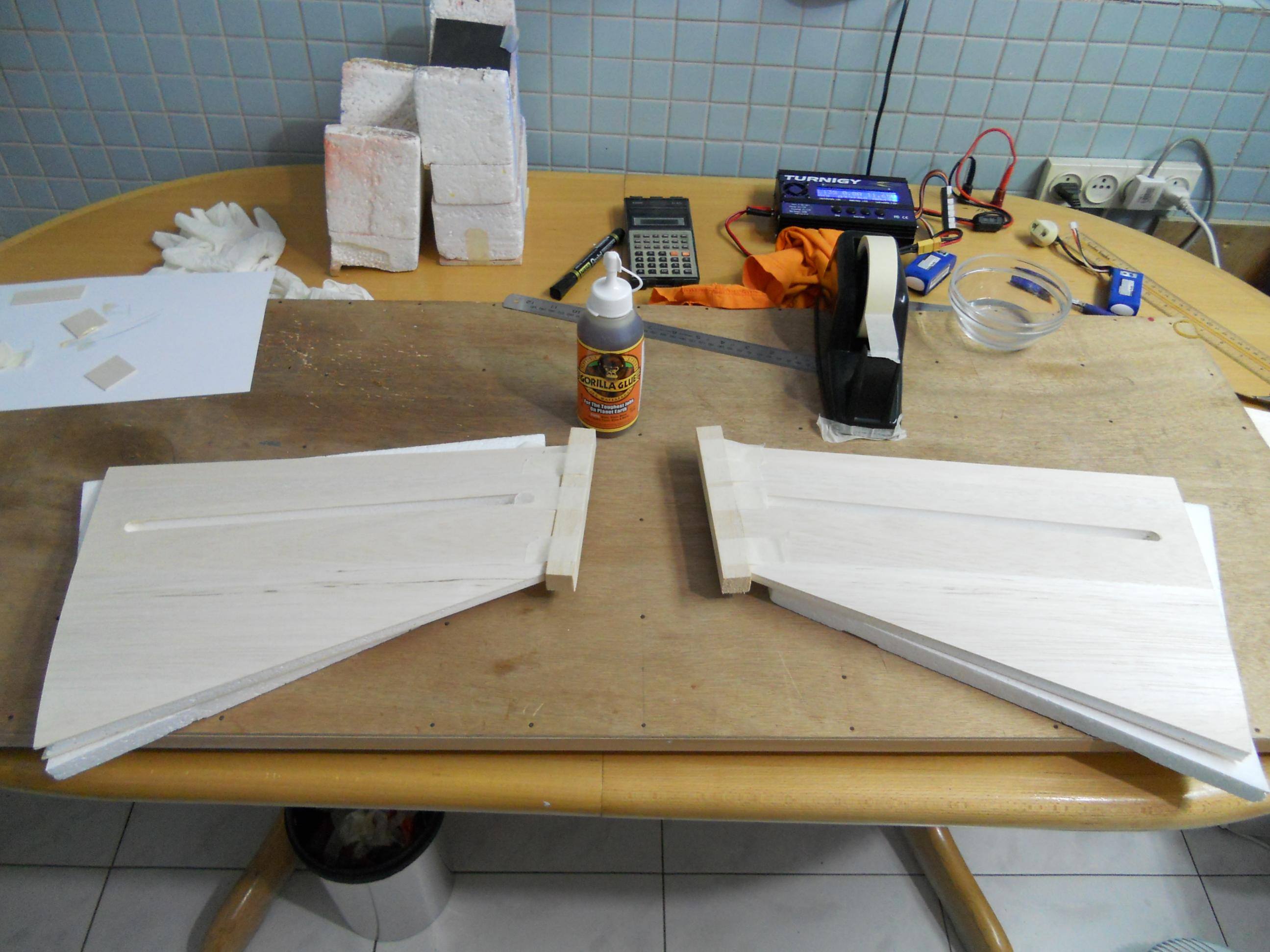

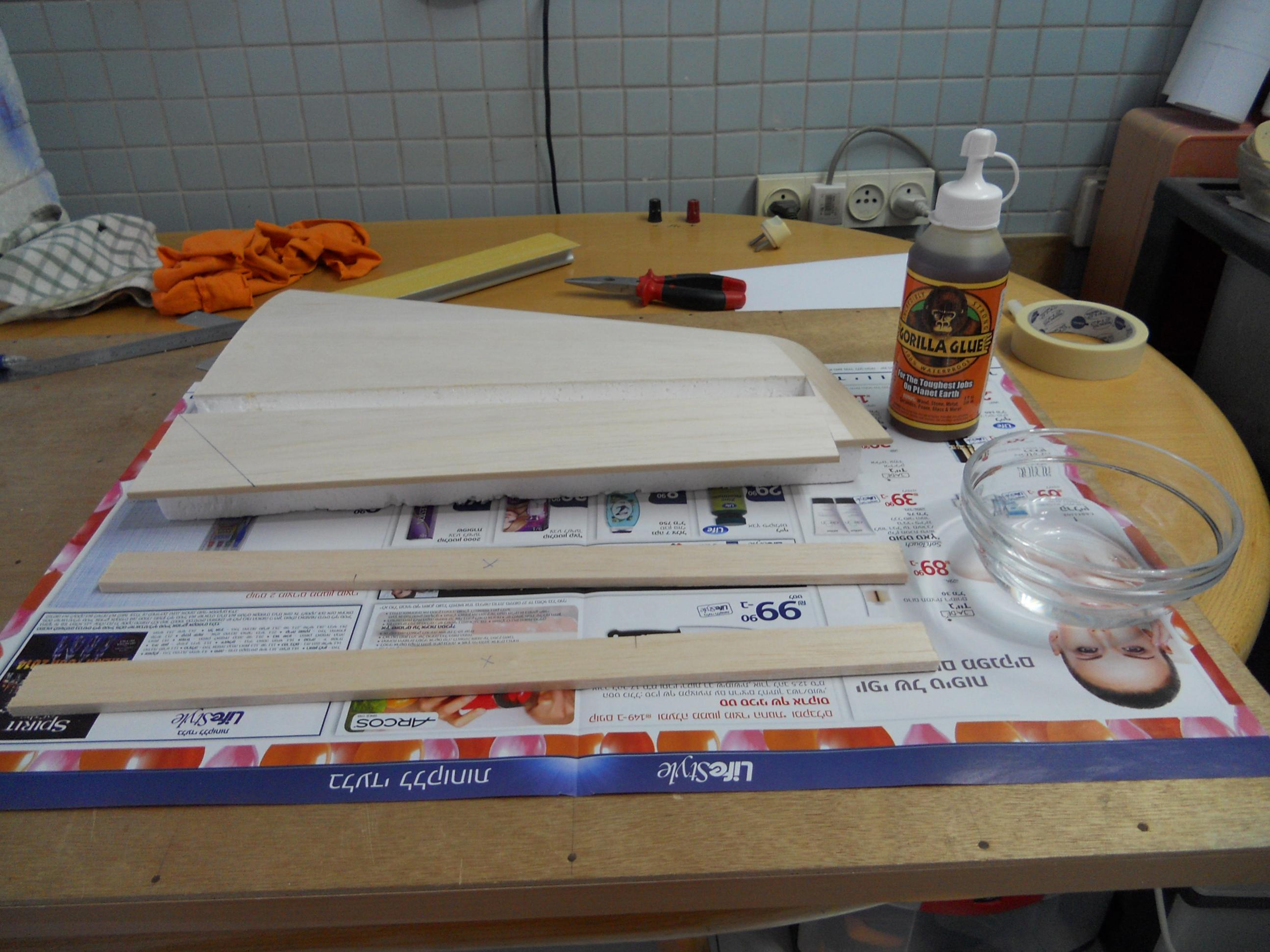

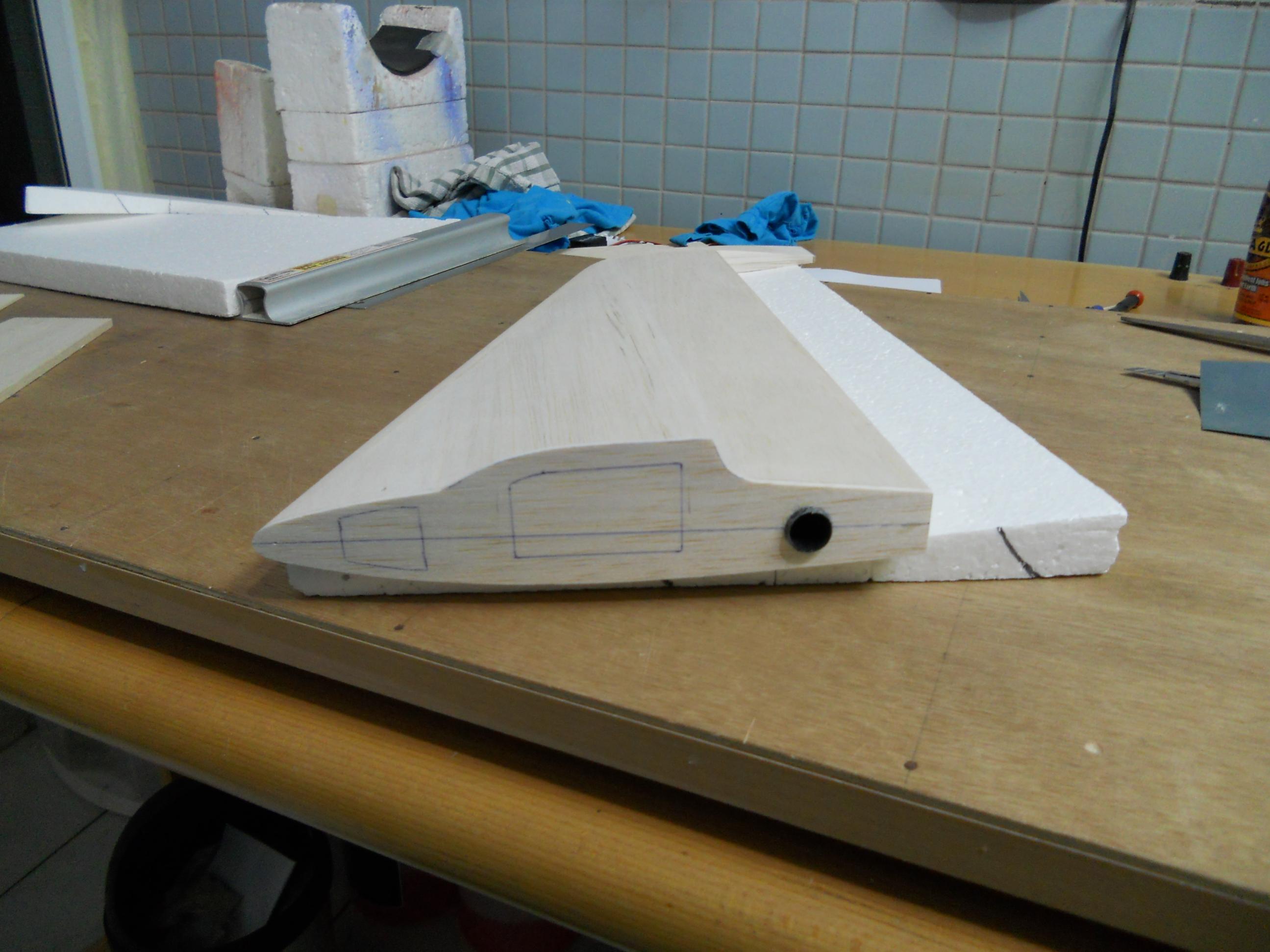

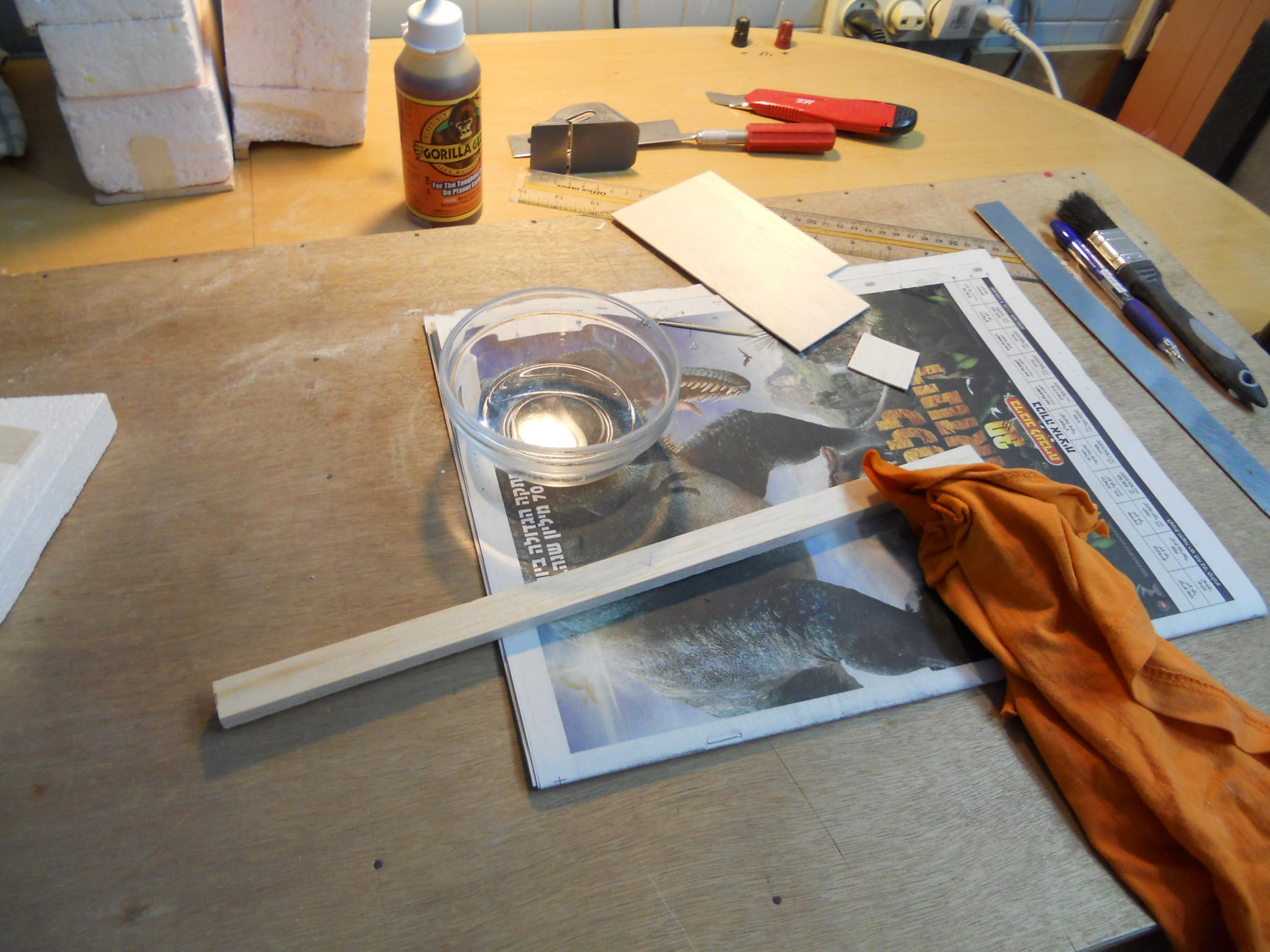

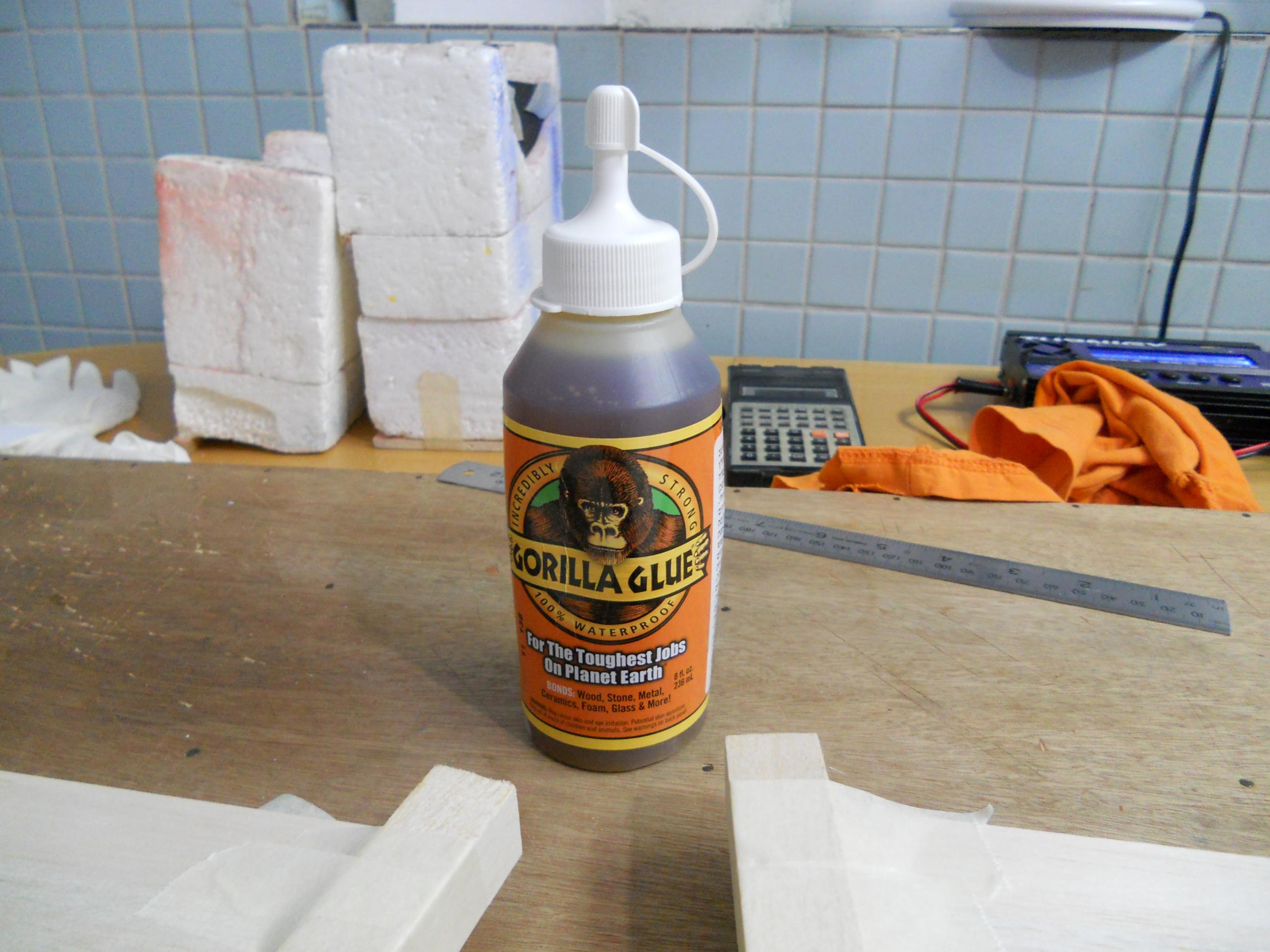

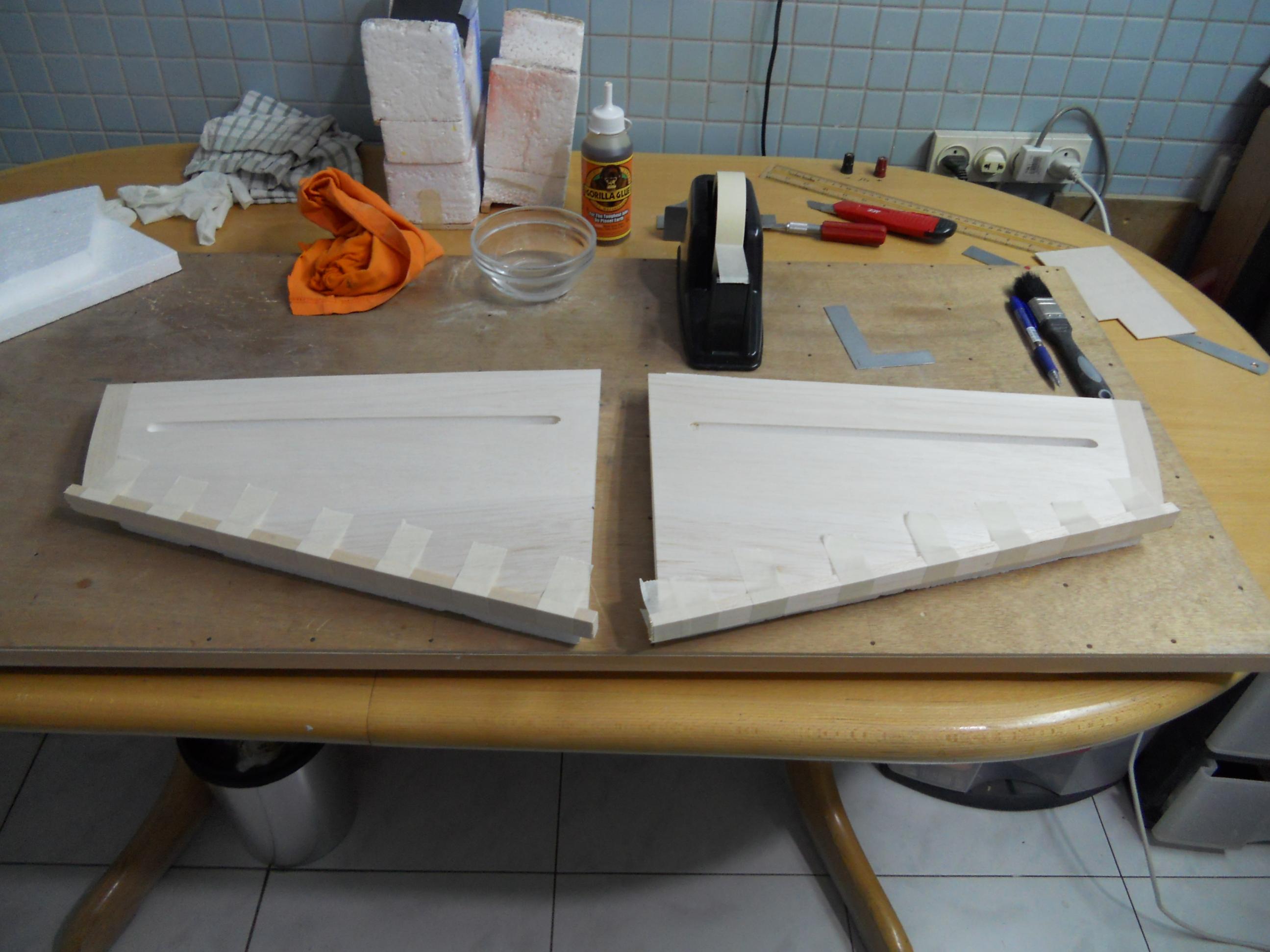

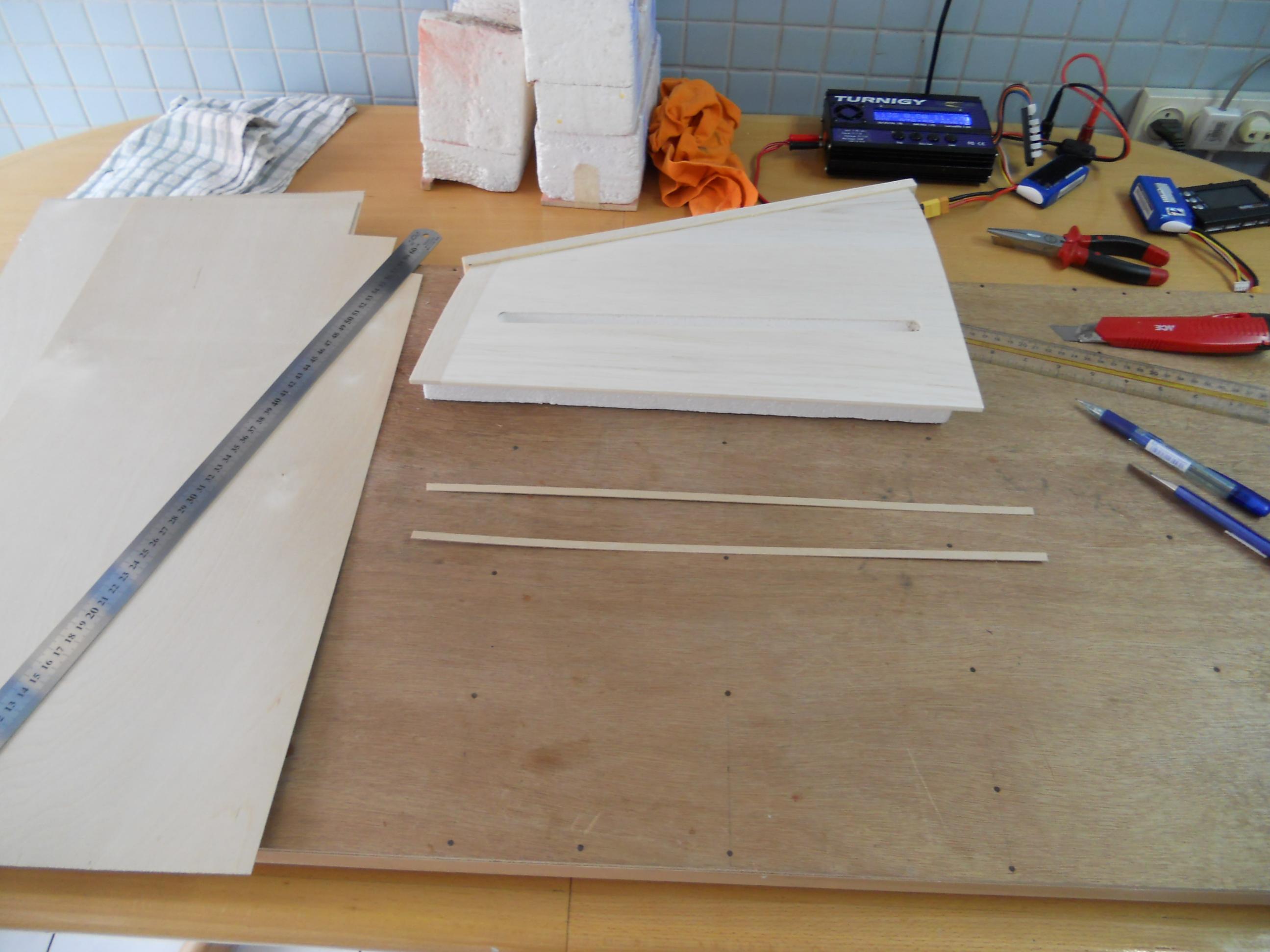

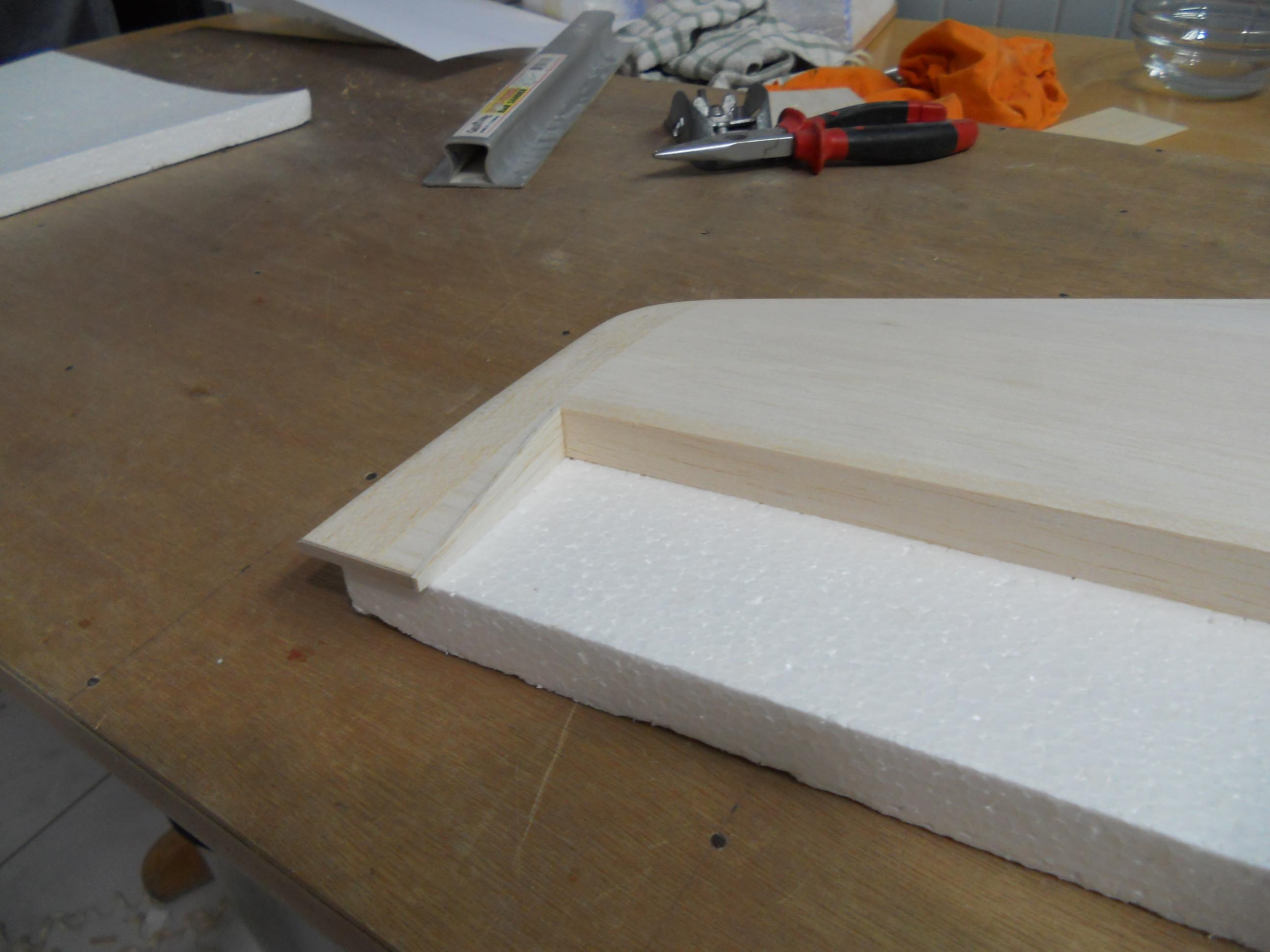

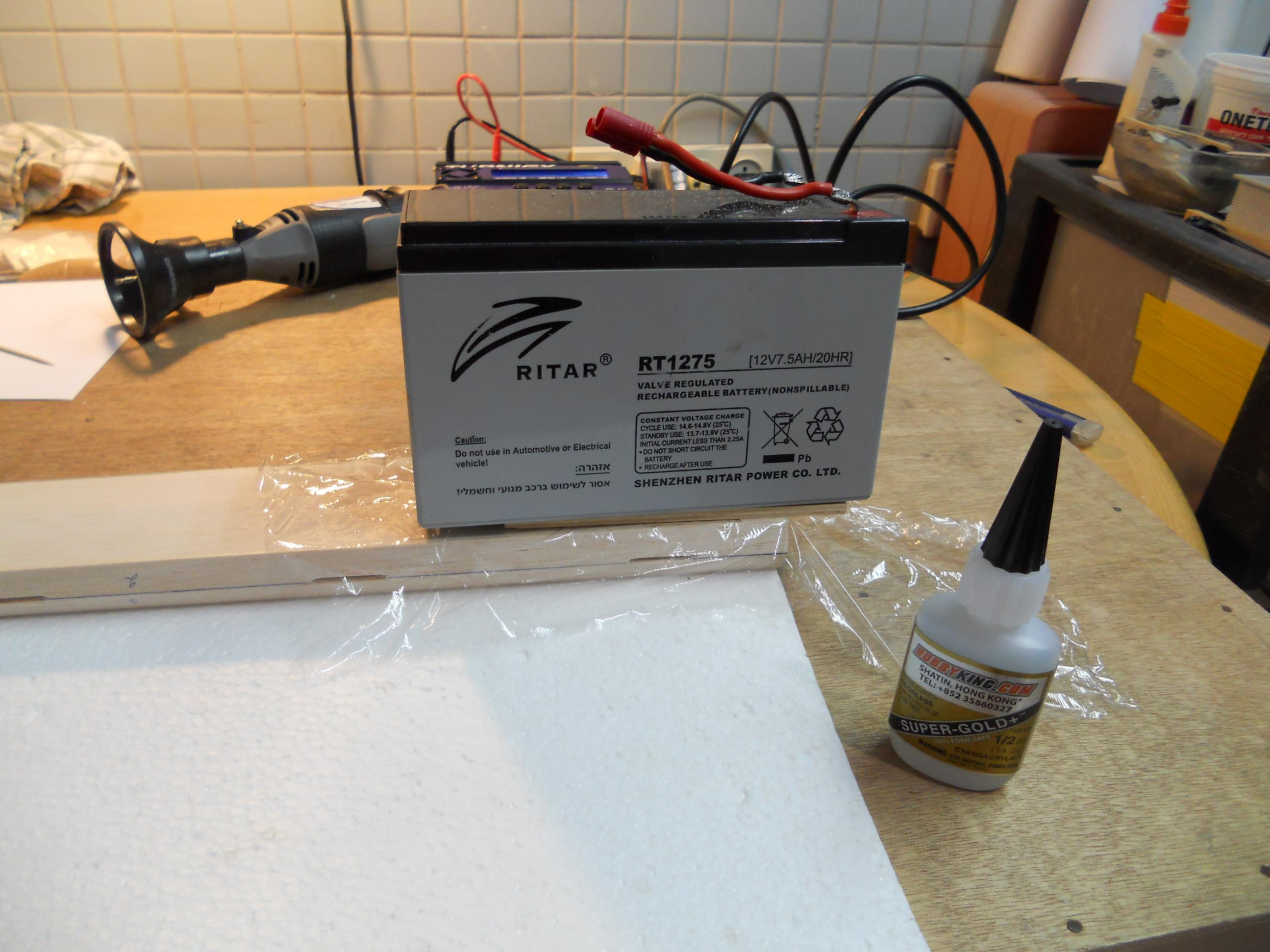

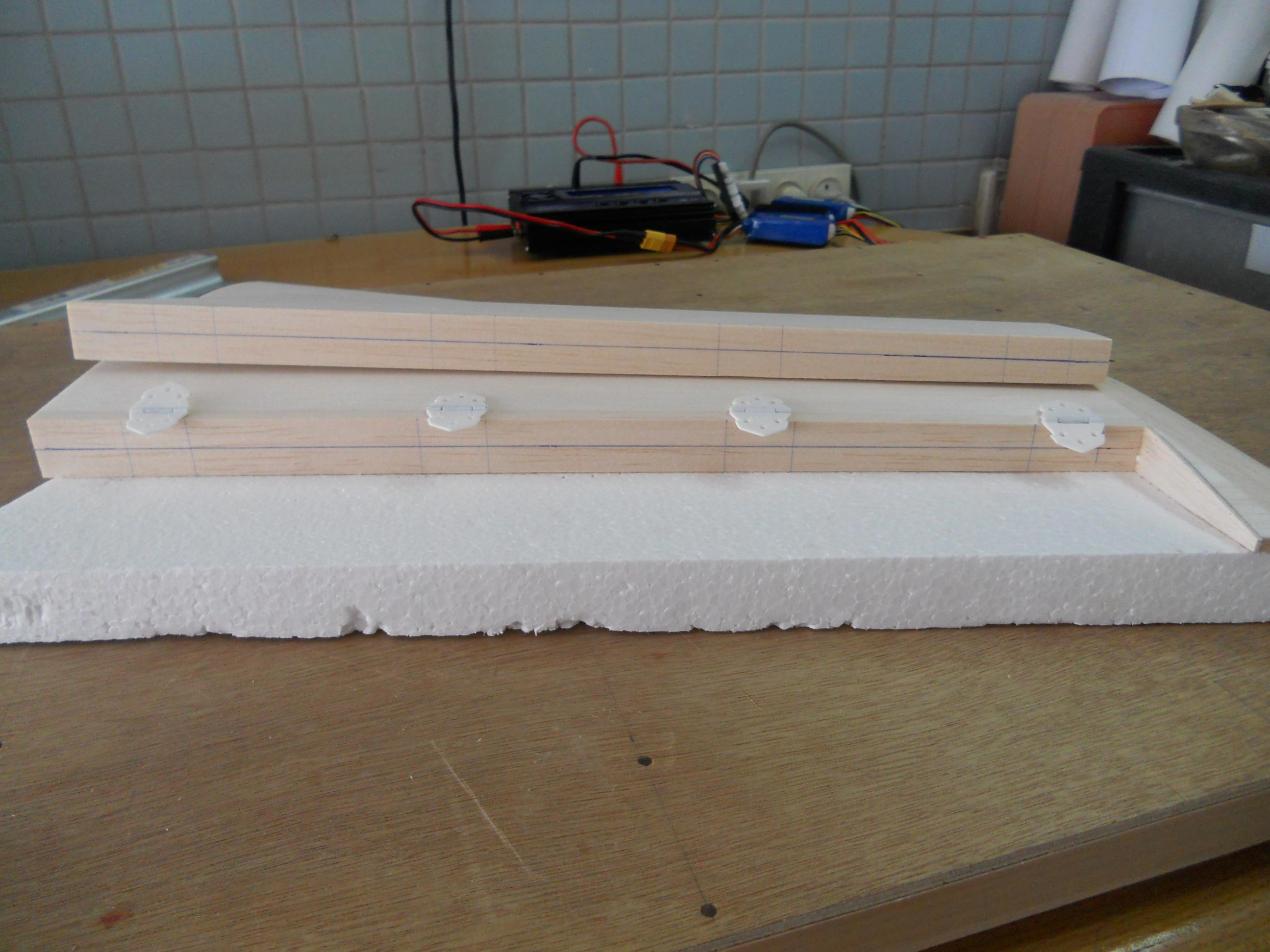

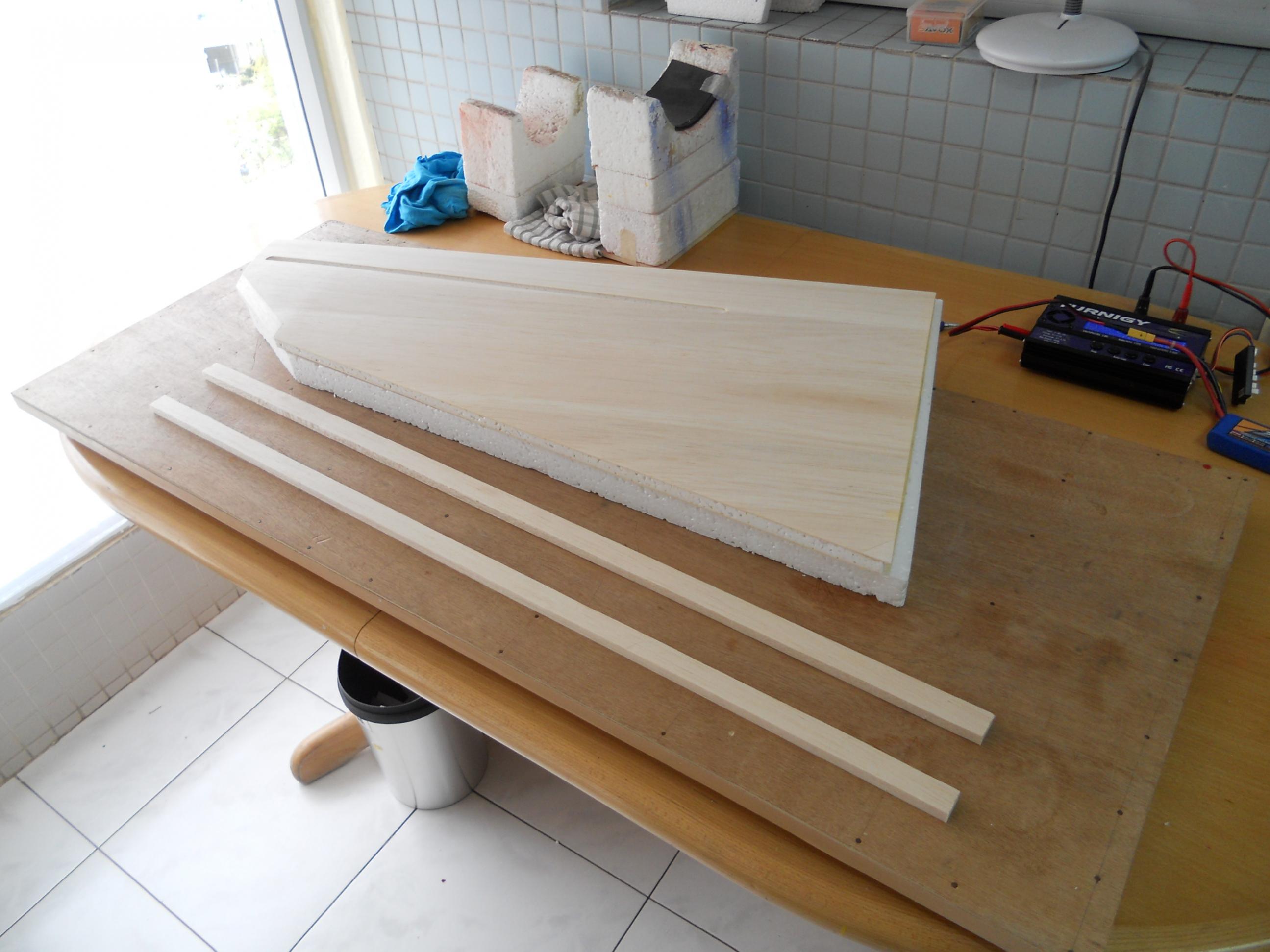

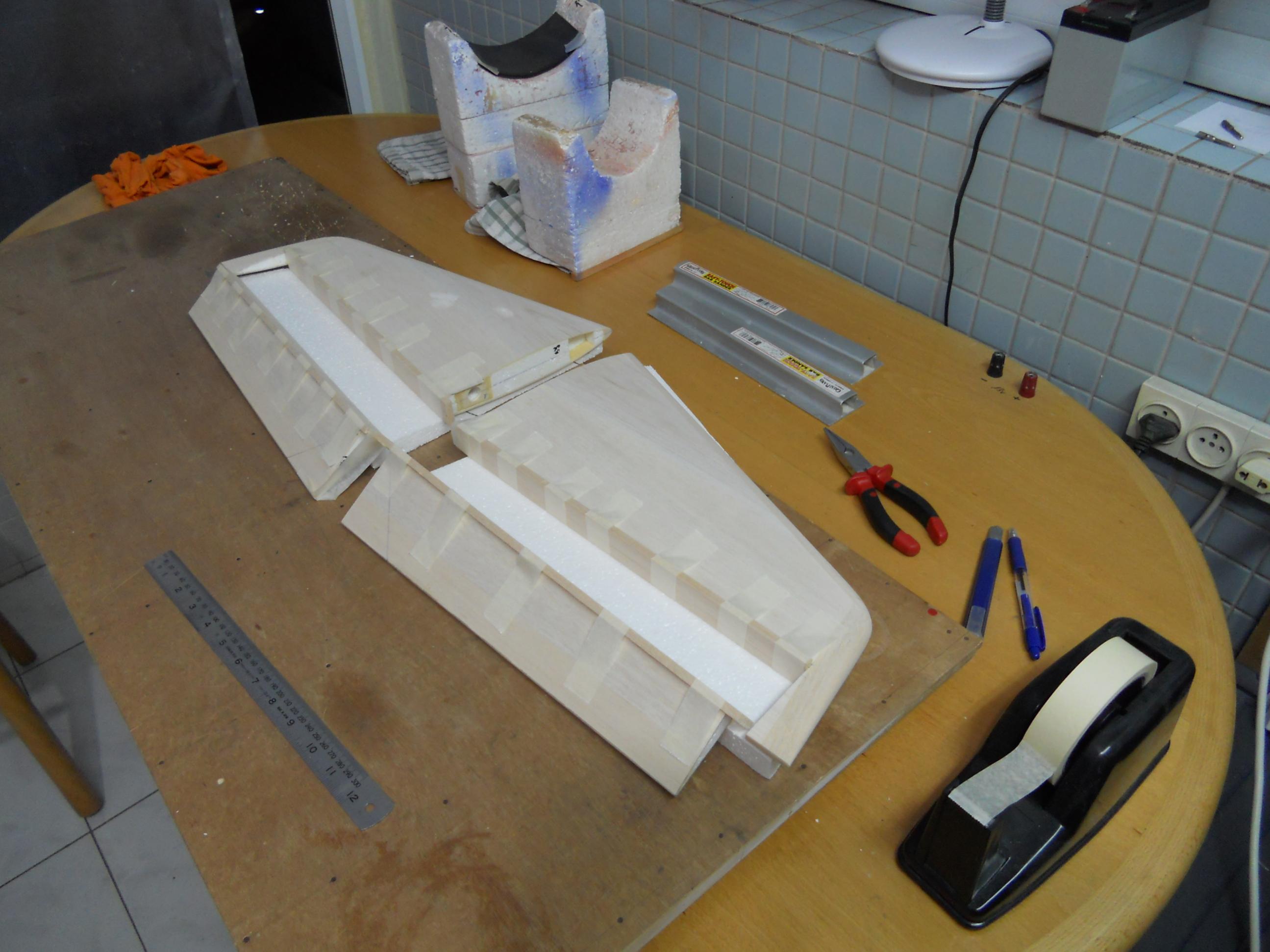

הדבקת קורות שפת התקפה ושפת הזרימה ( שפת הזרימה דיקט תעופתי 0.8 ממ ) והתאמתם למייצב

**kobi** · 30-12-2014, 21:16:39

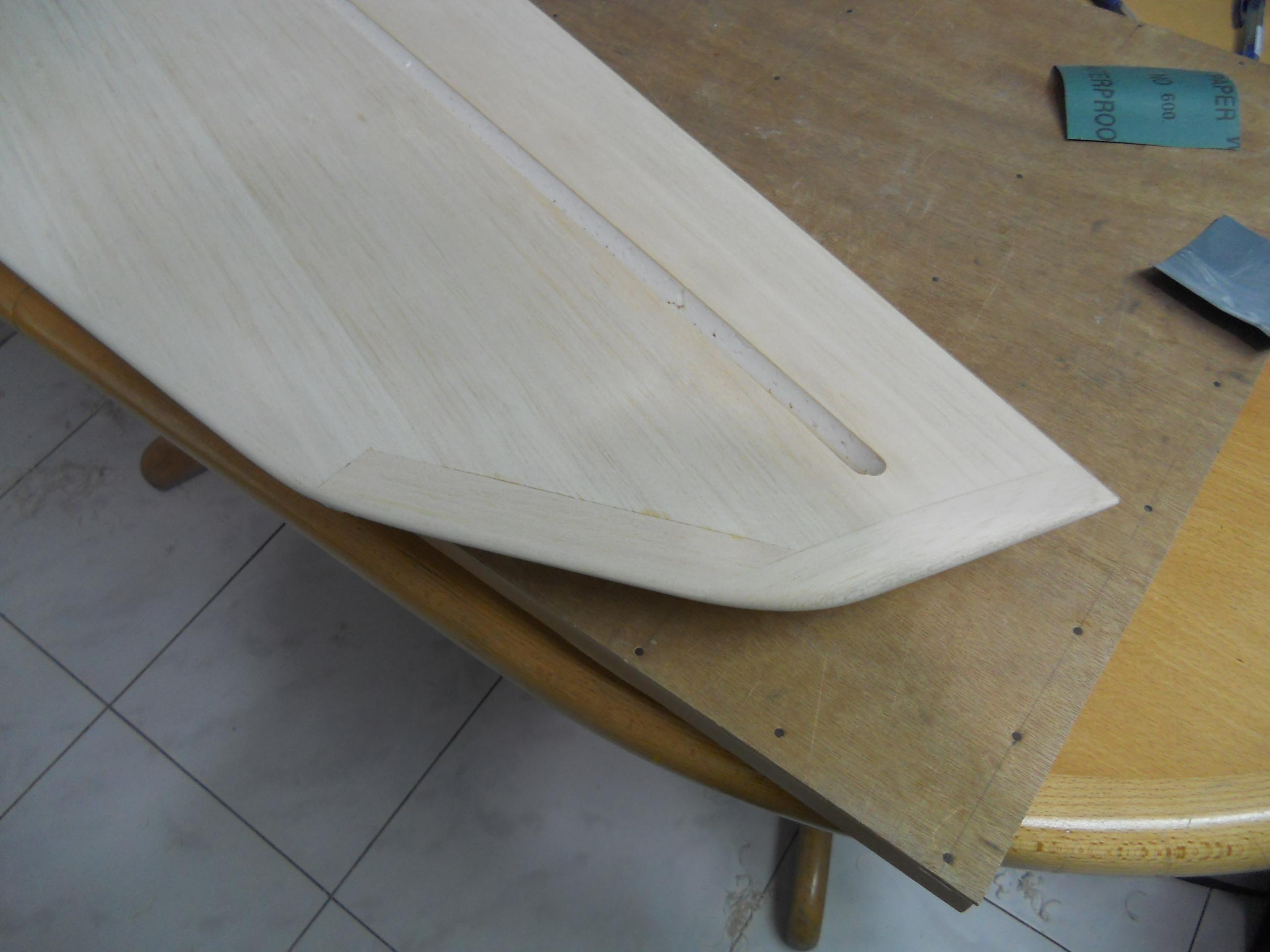

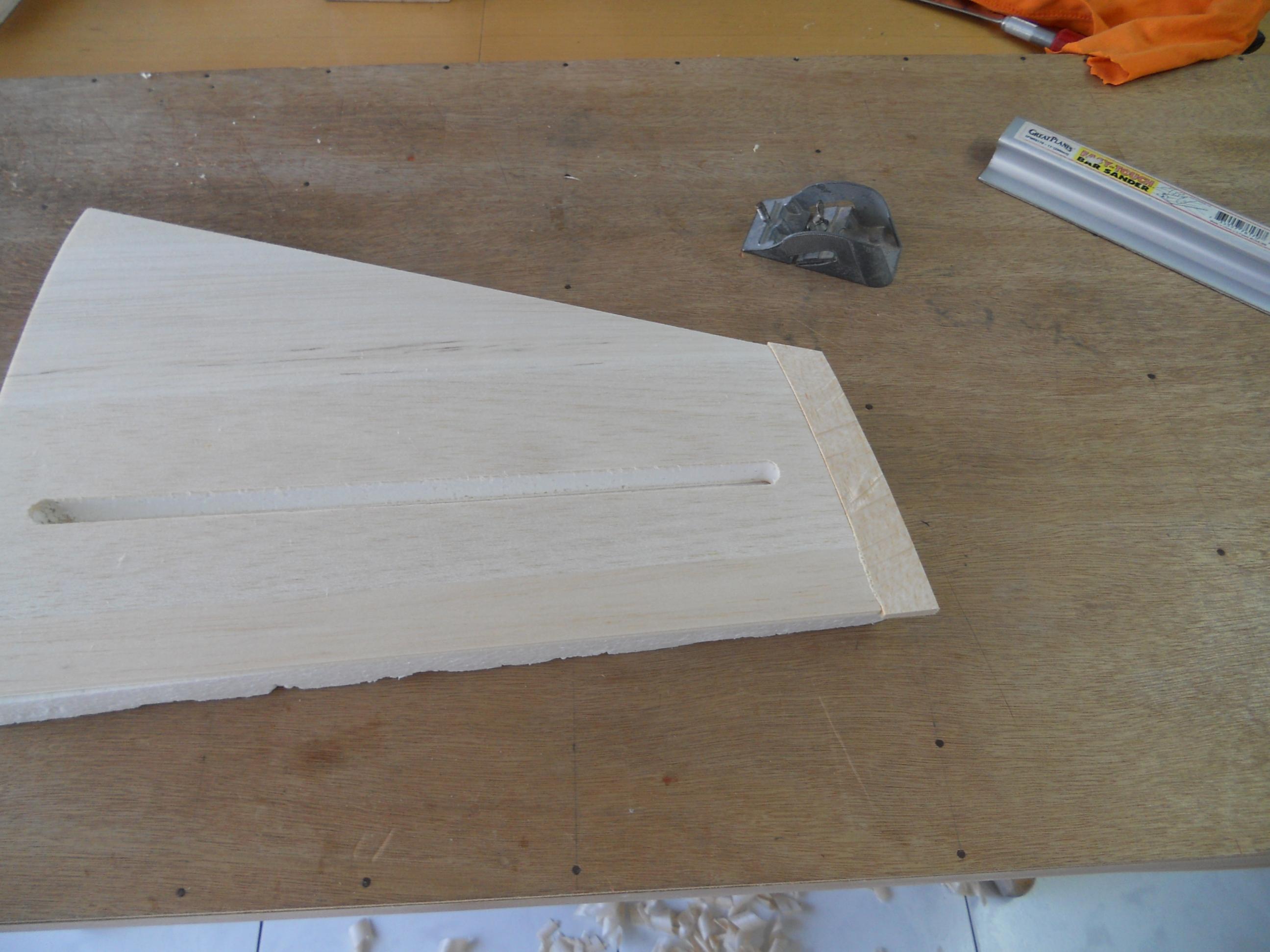

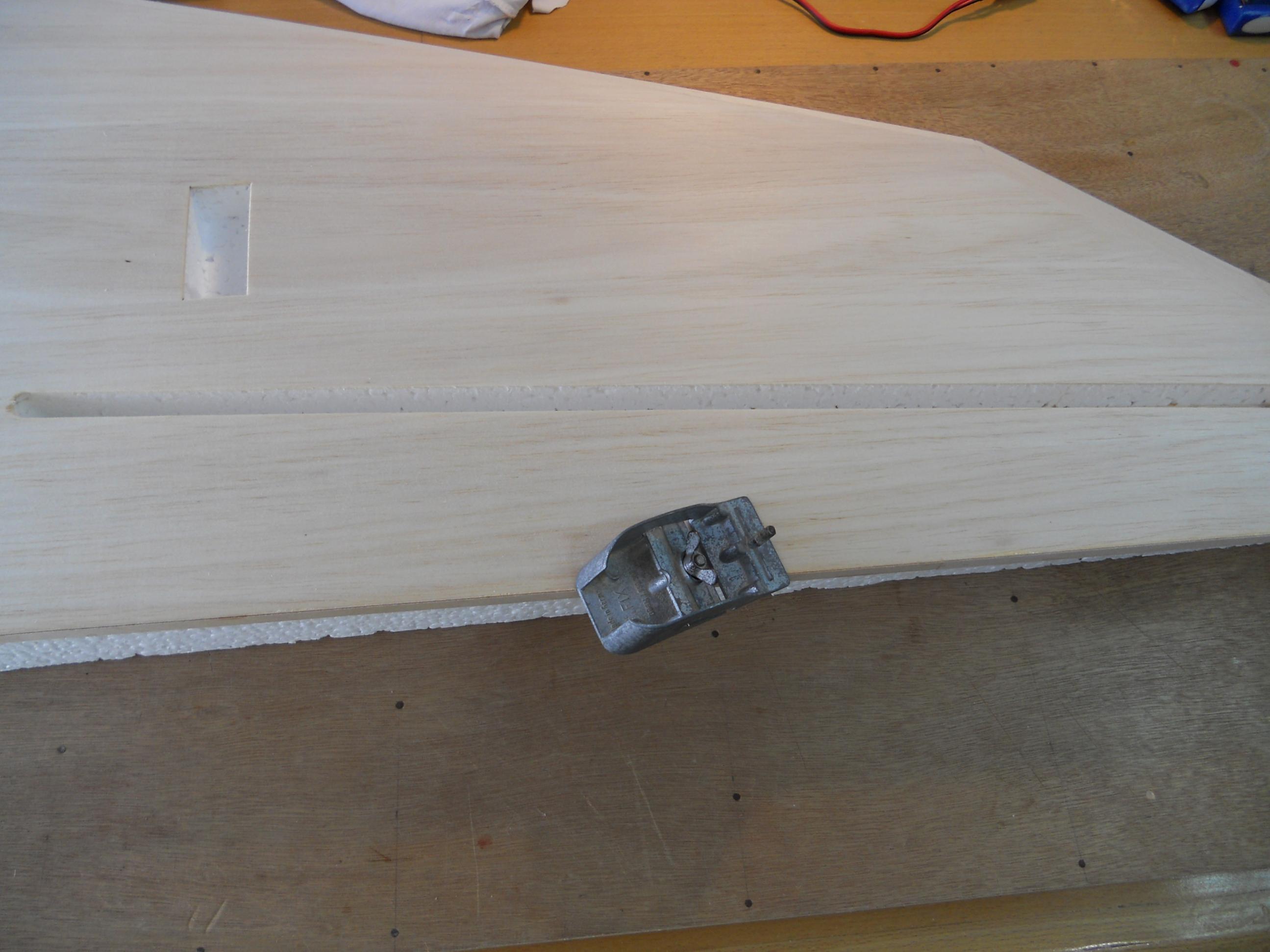

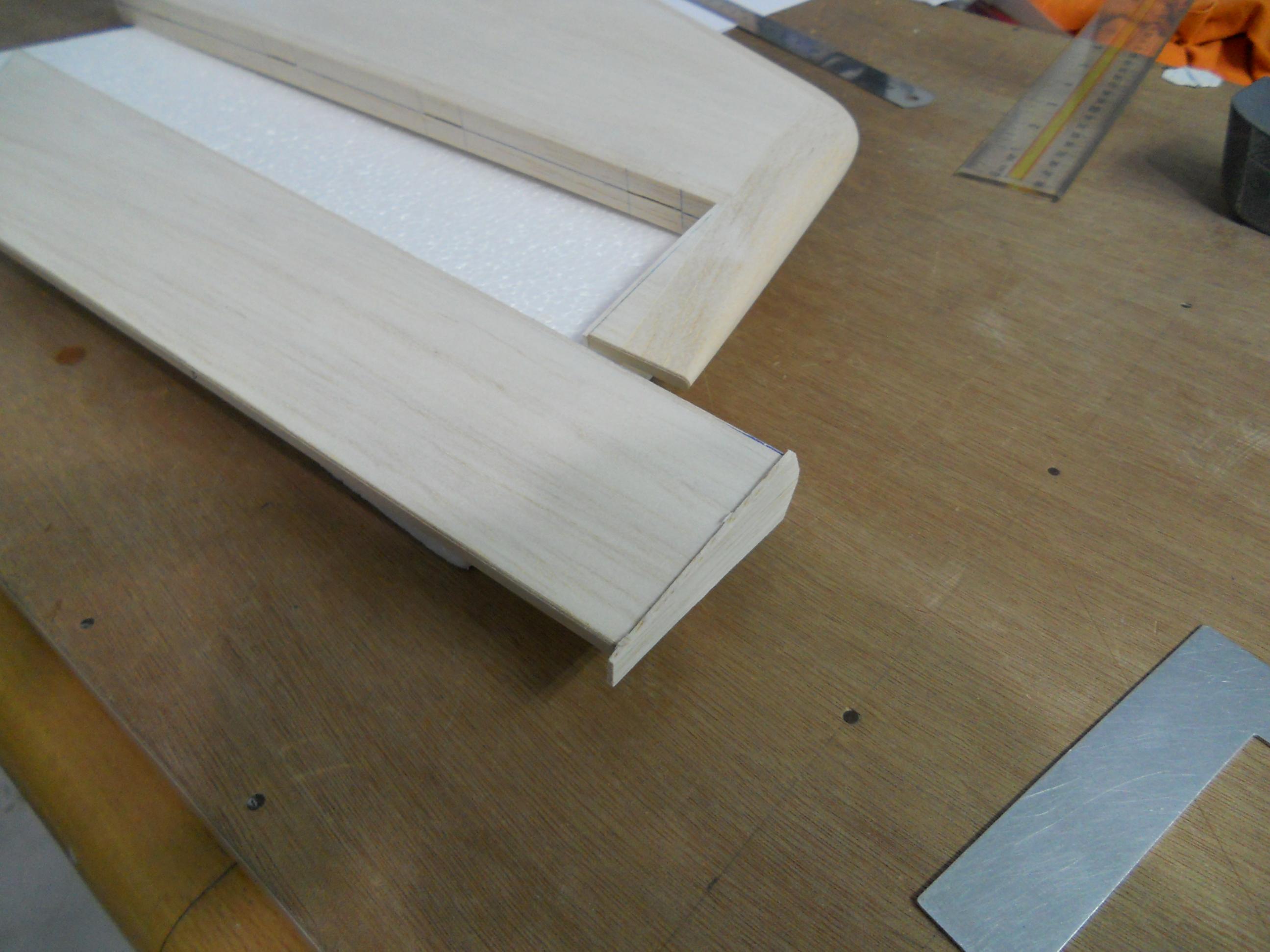

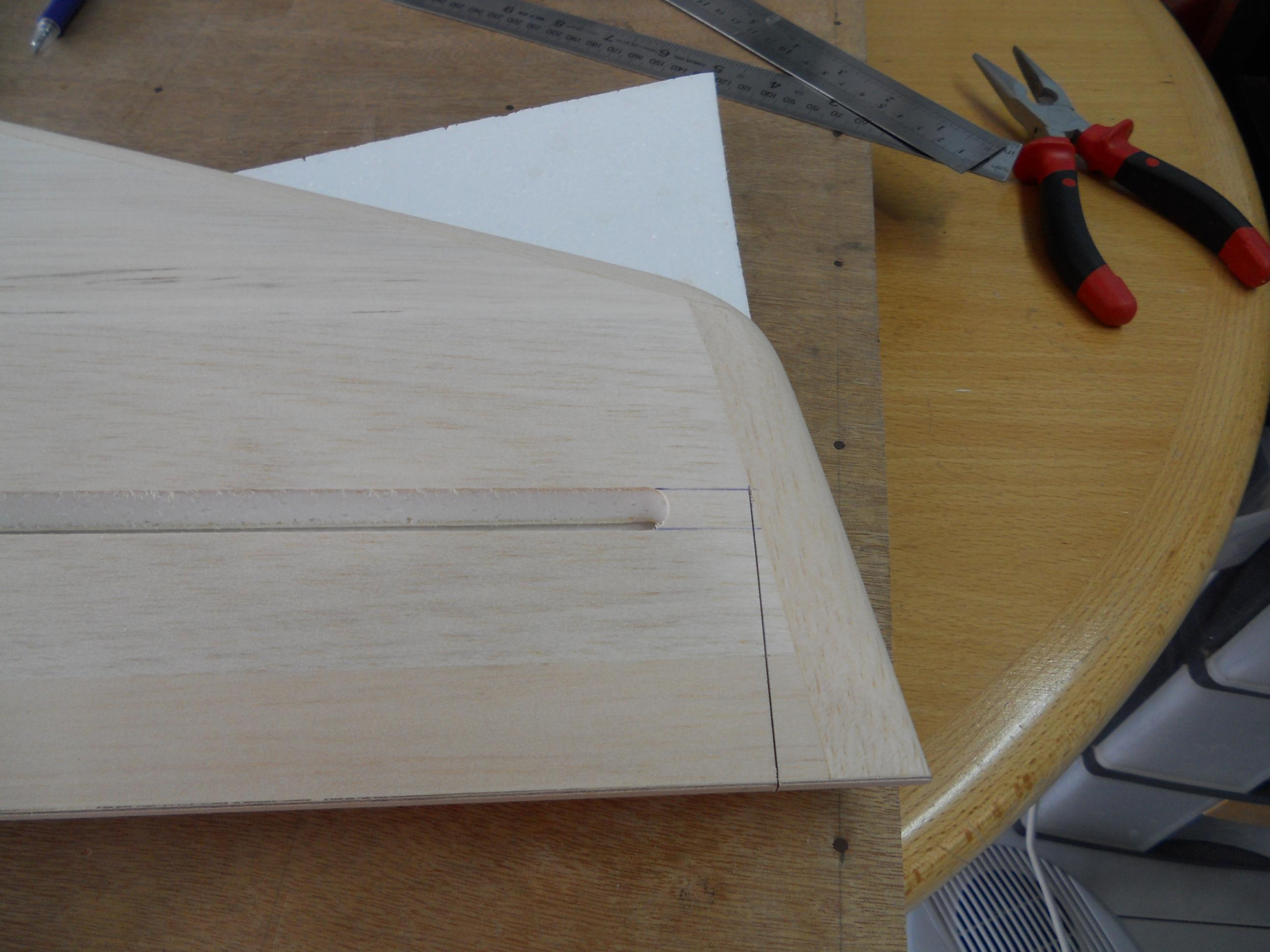

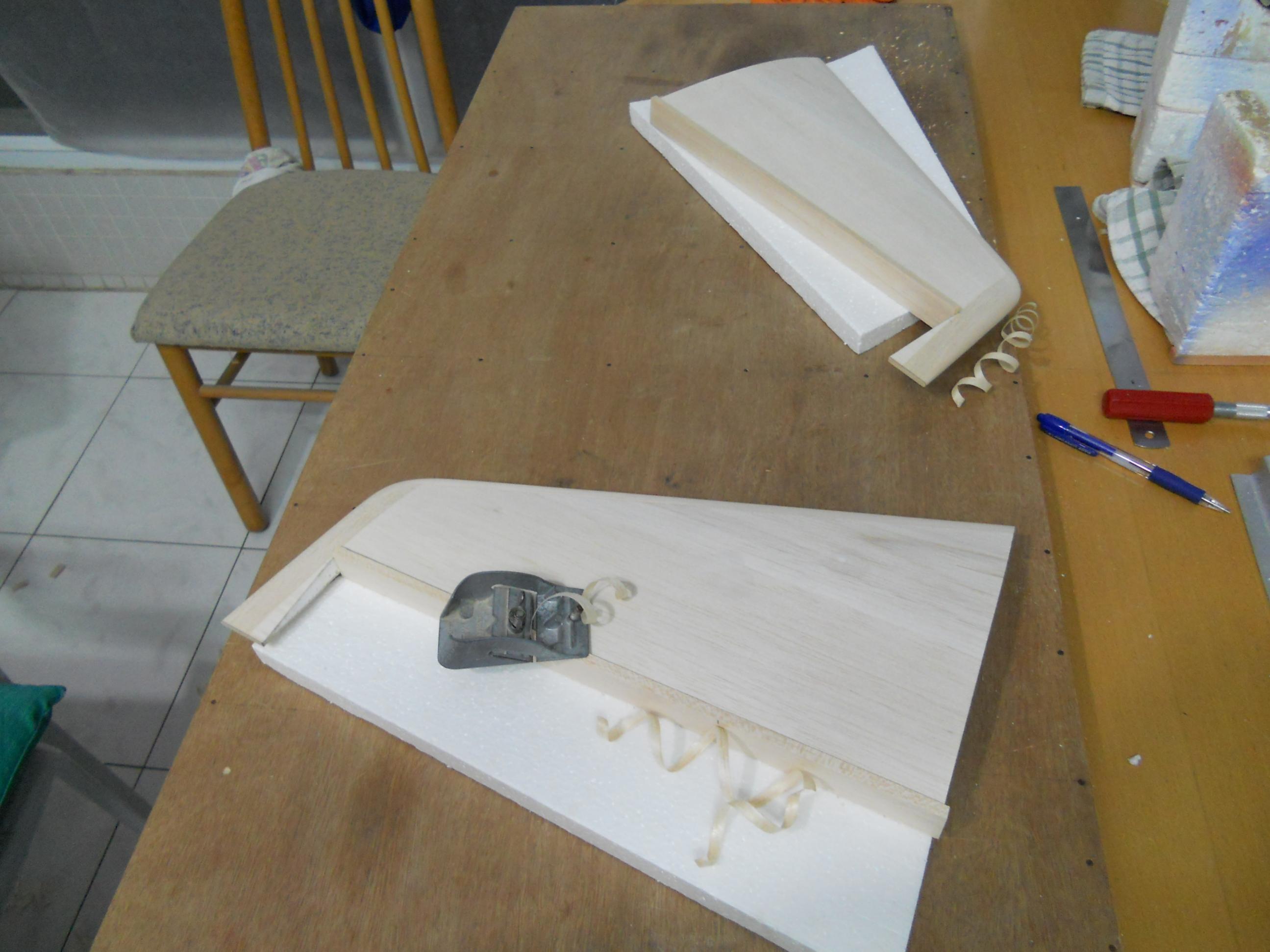

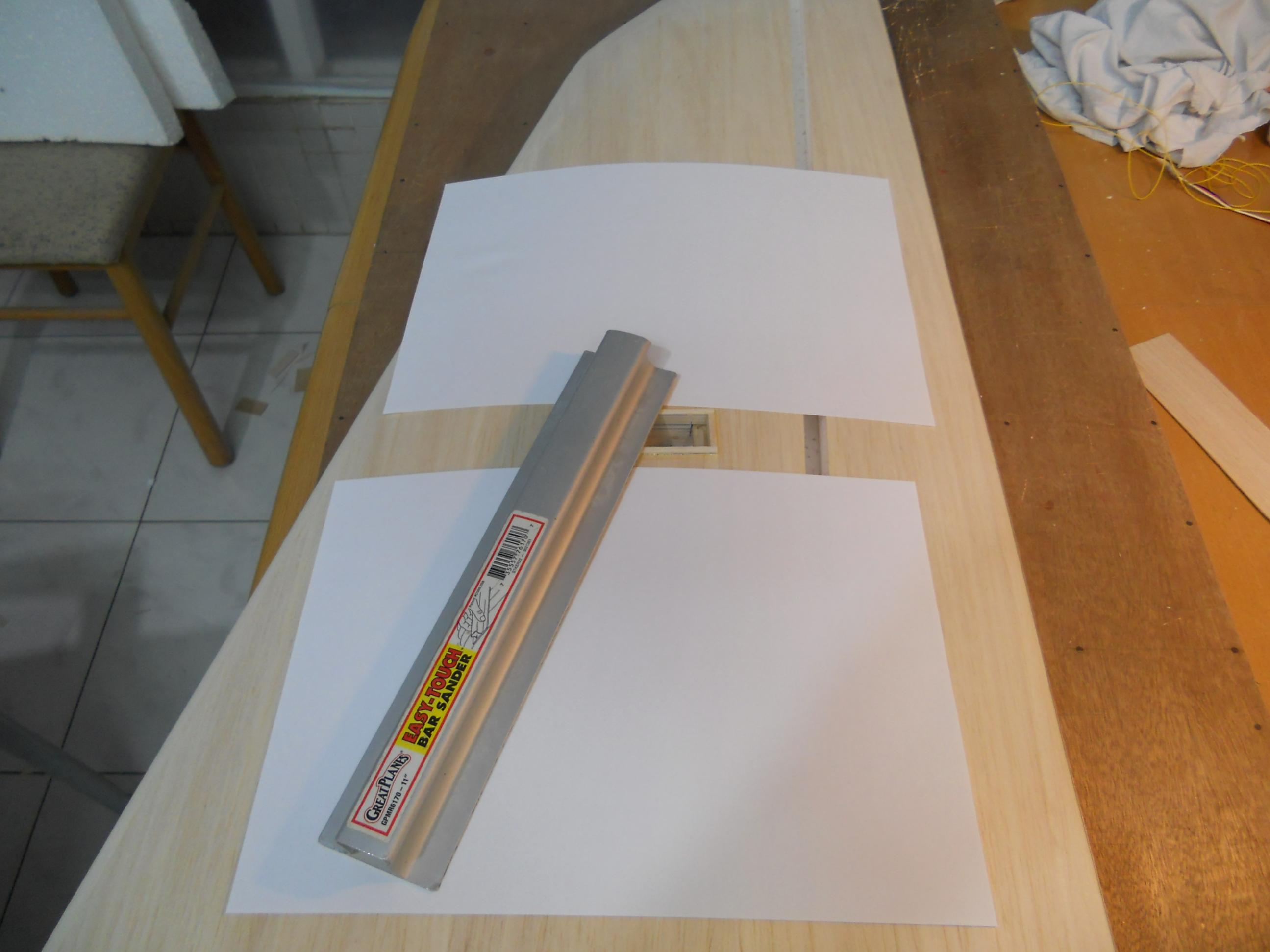

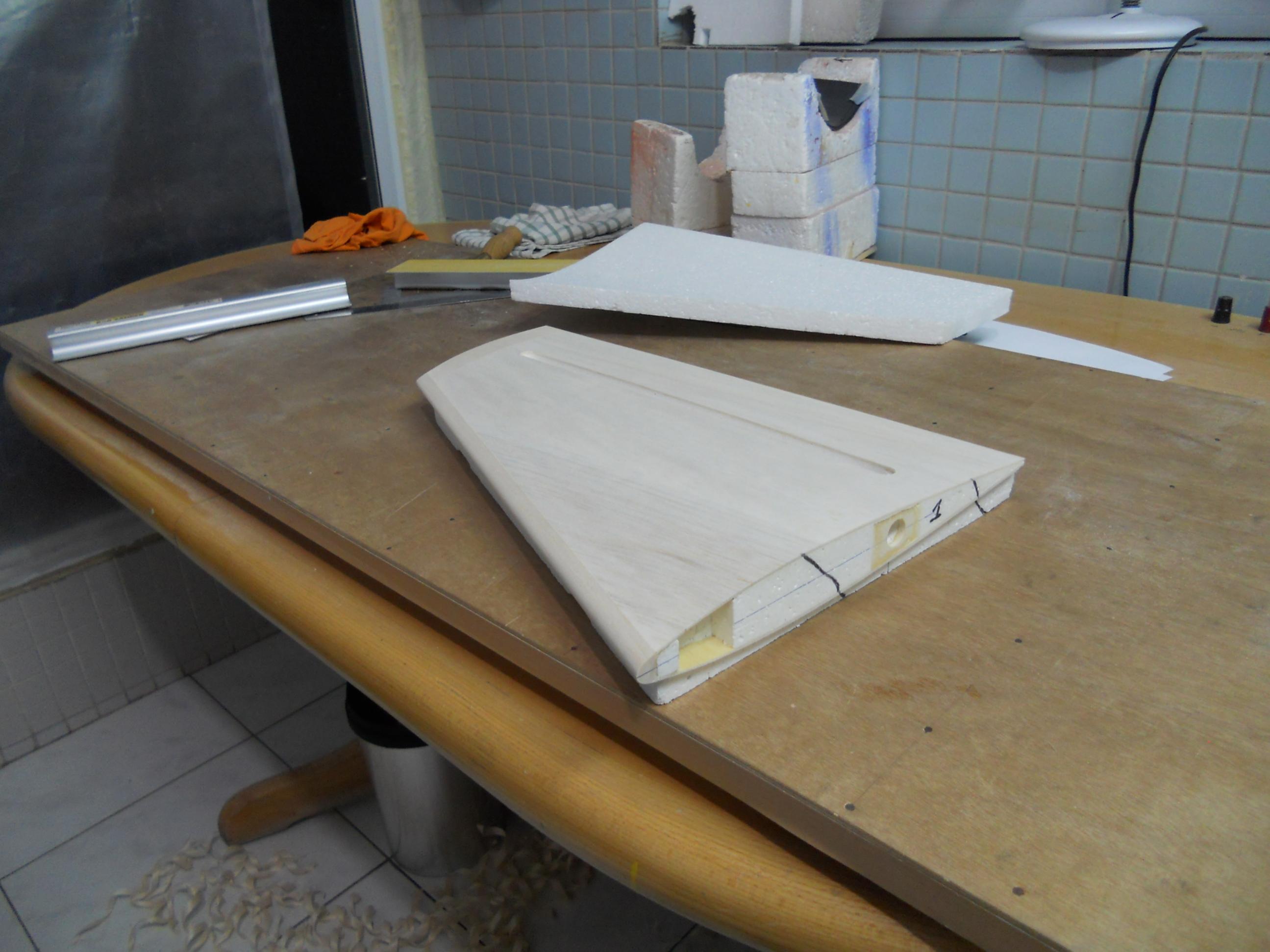

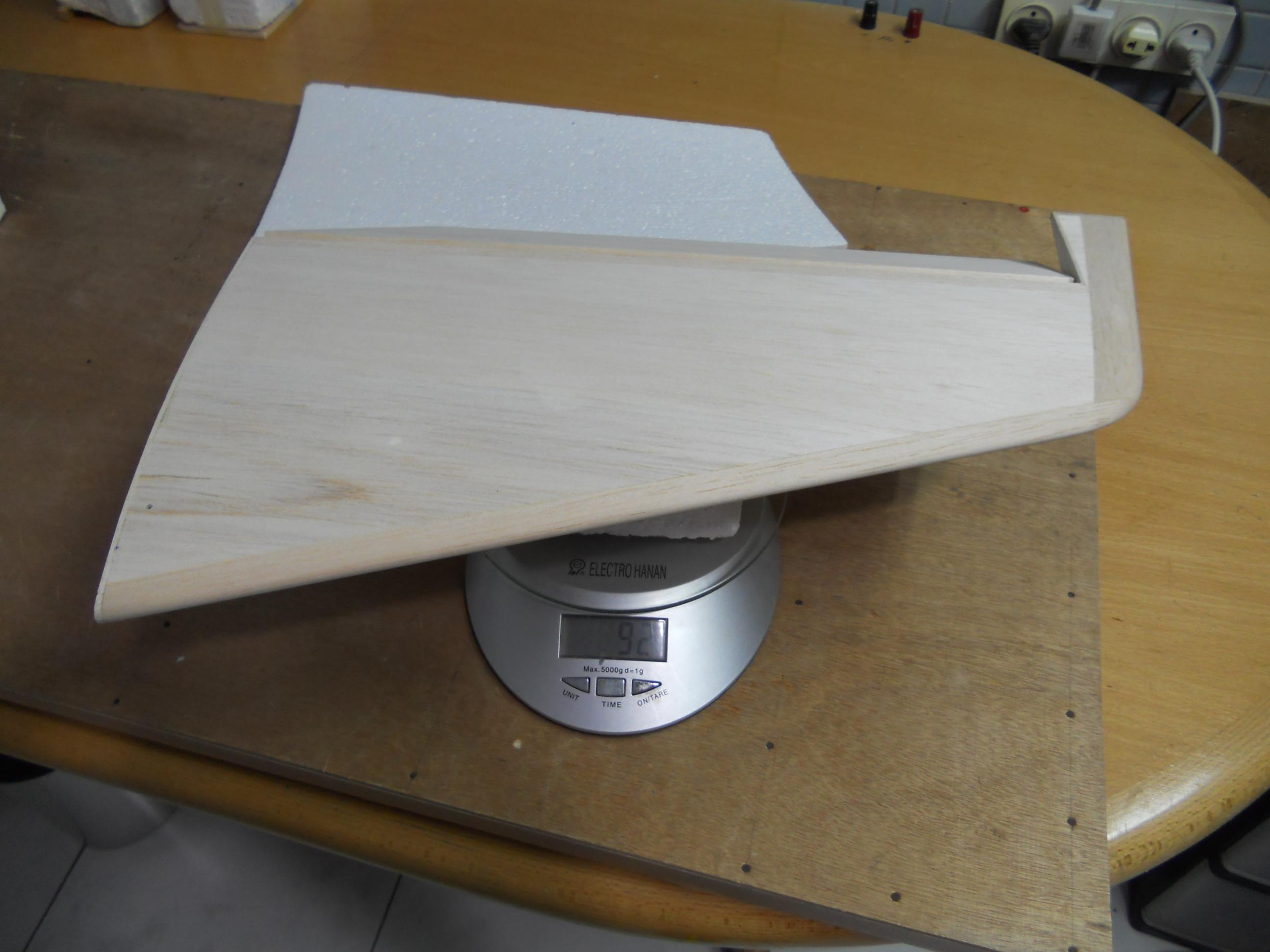

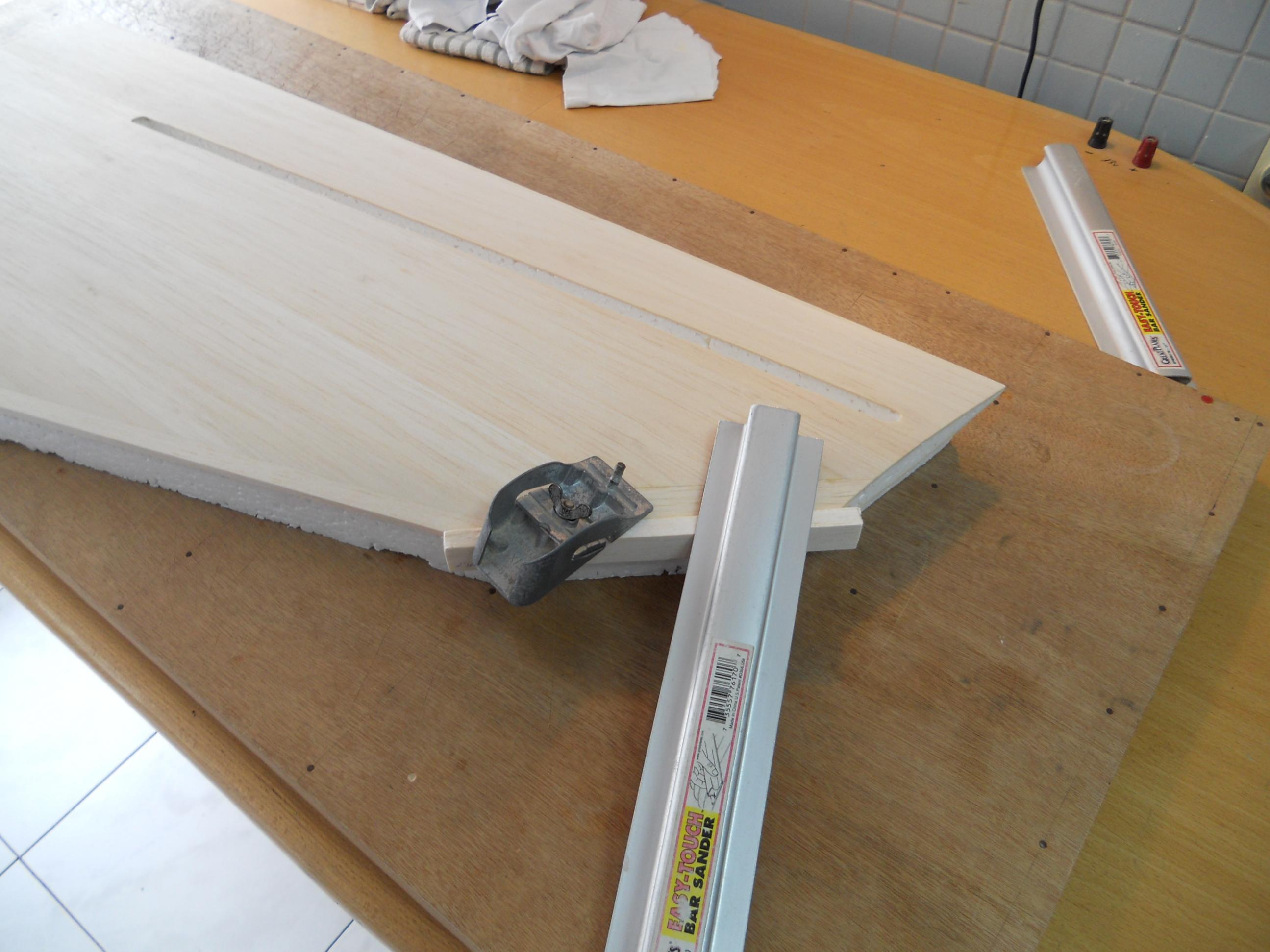

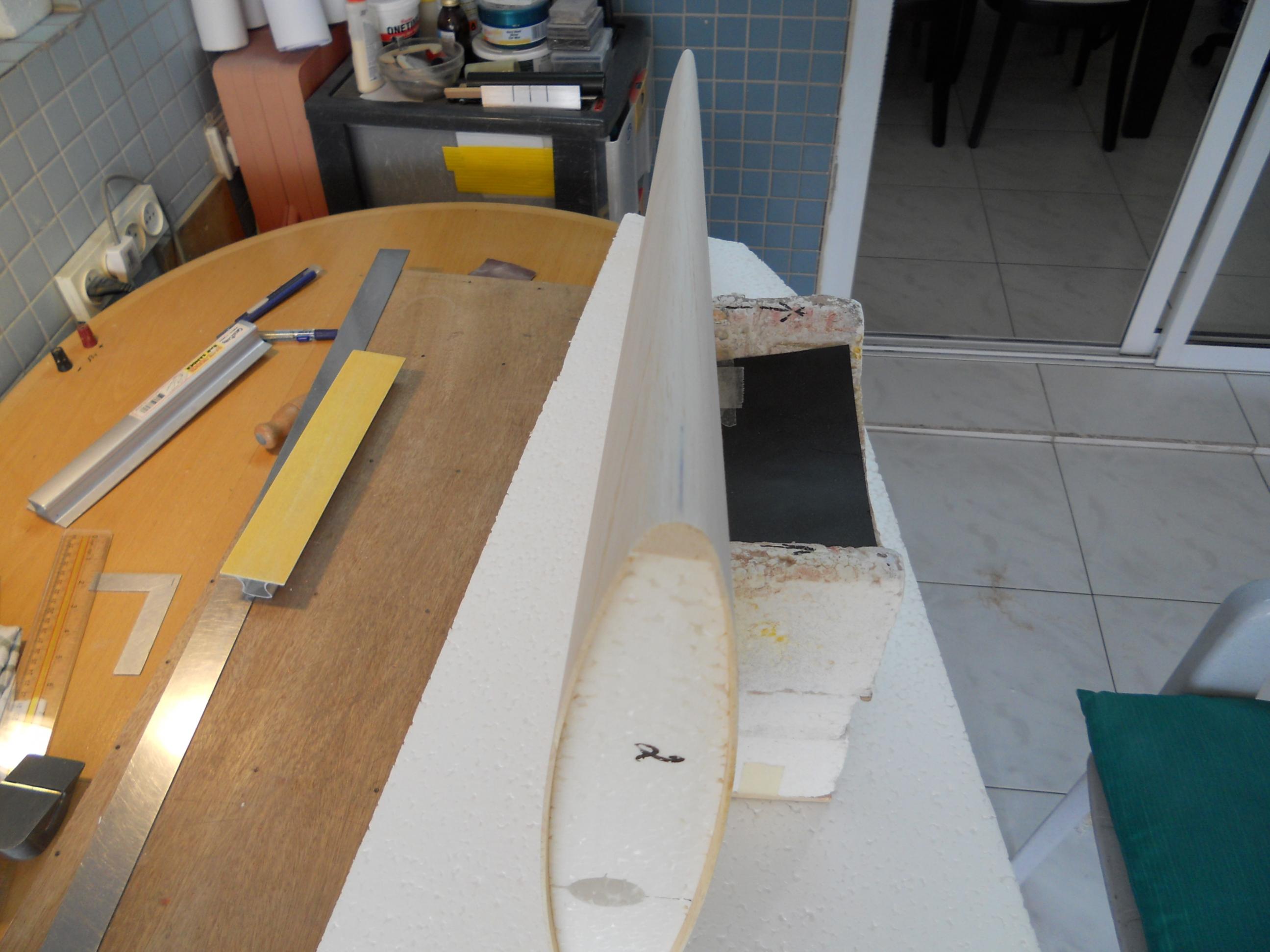

עיגול שפת ההתקפה וקצה המייצב

**kobi** · 31-12-2014, 18:53:03

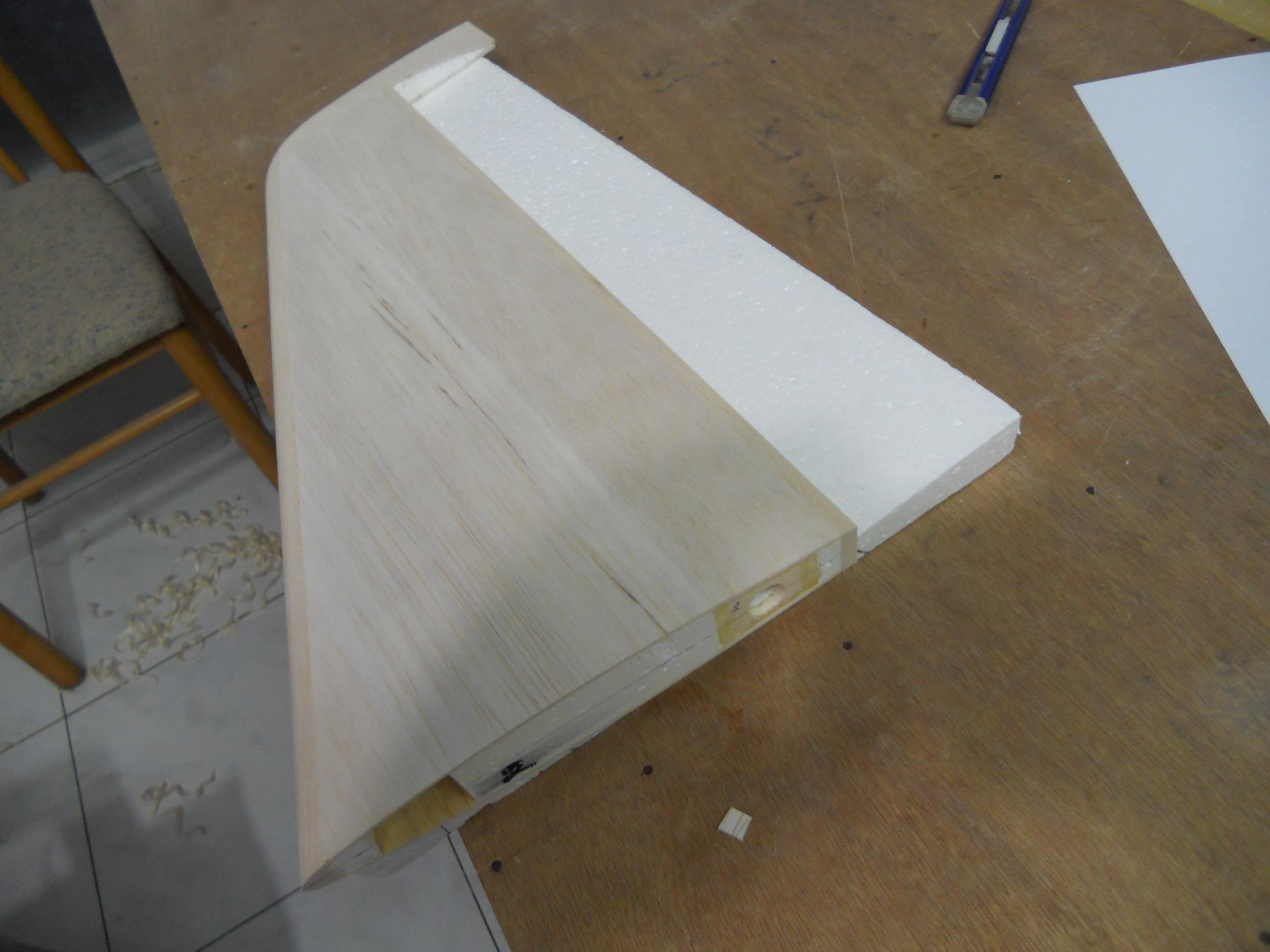

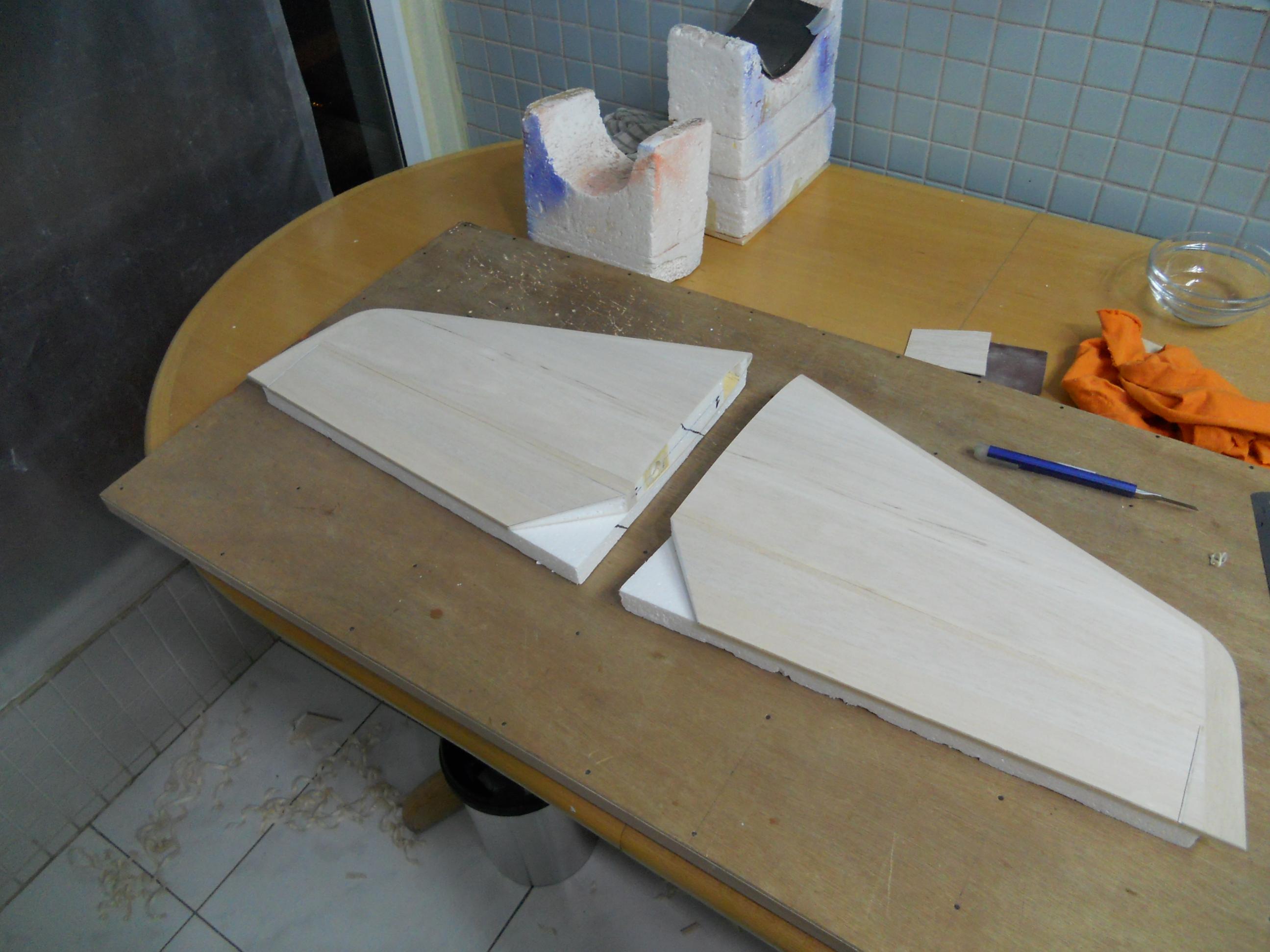

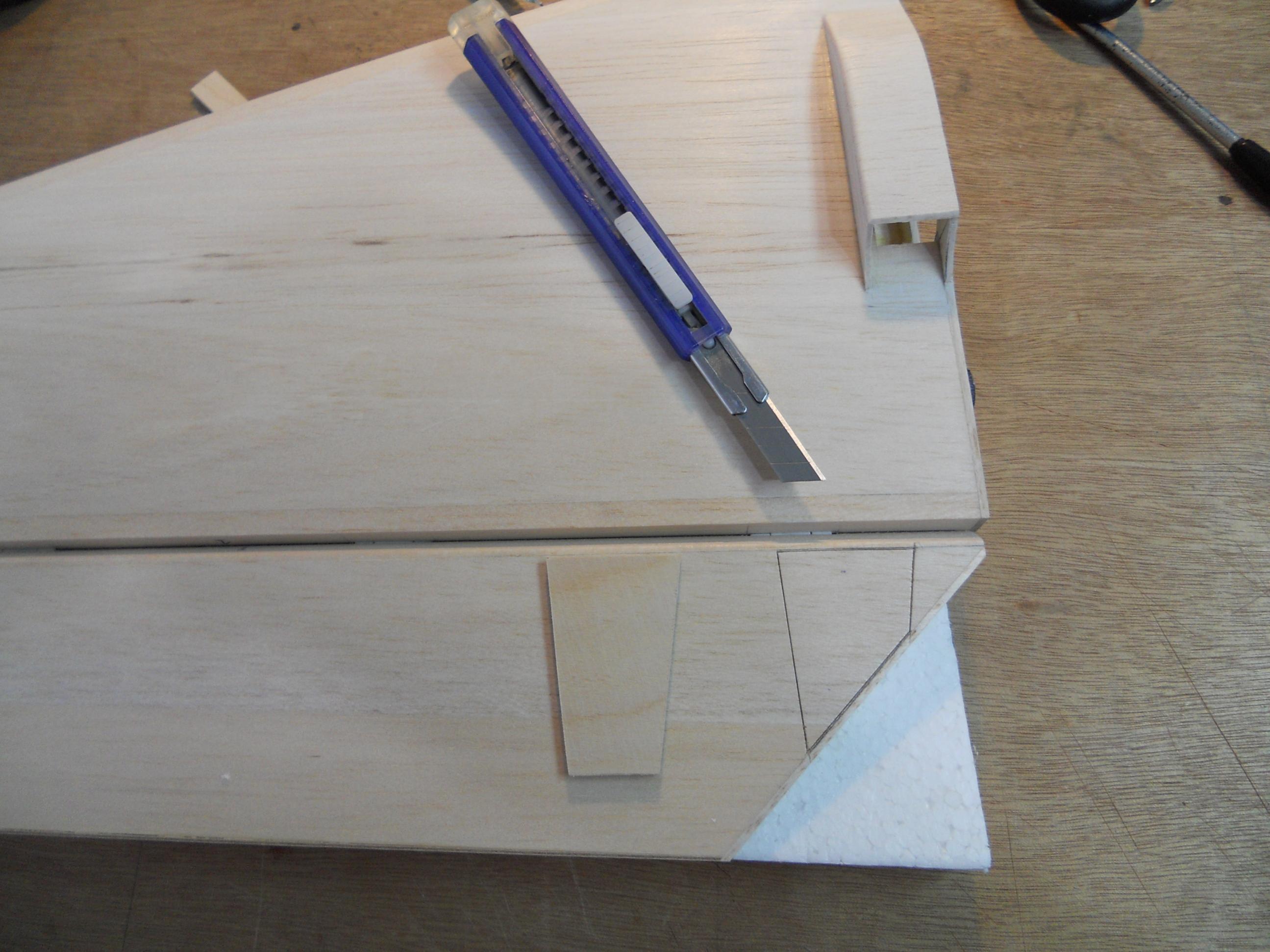

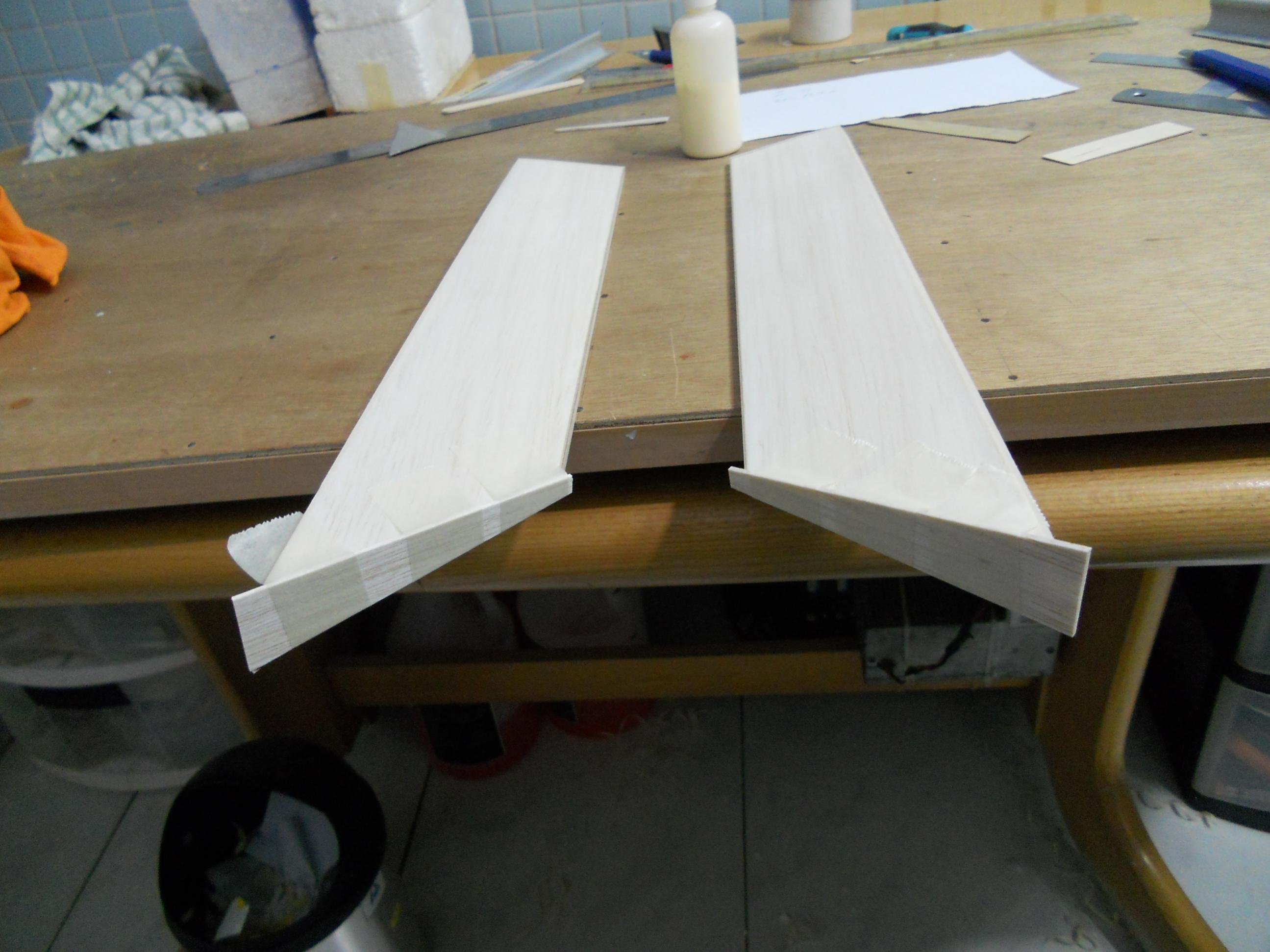

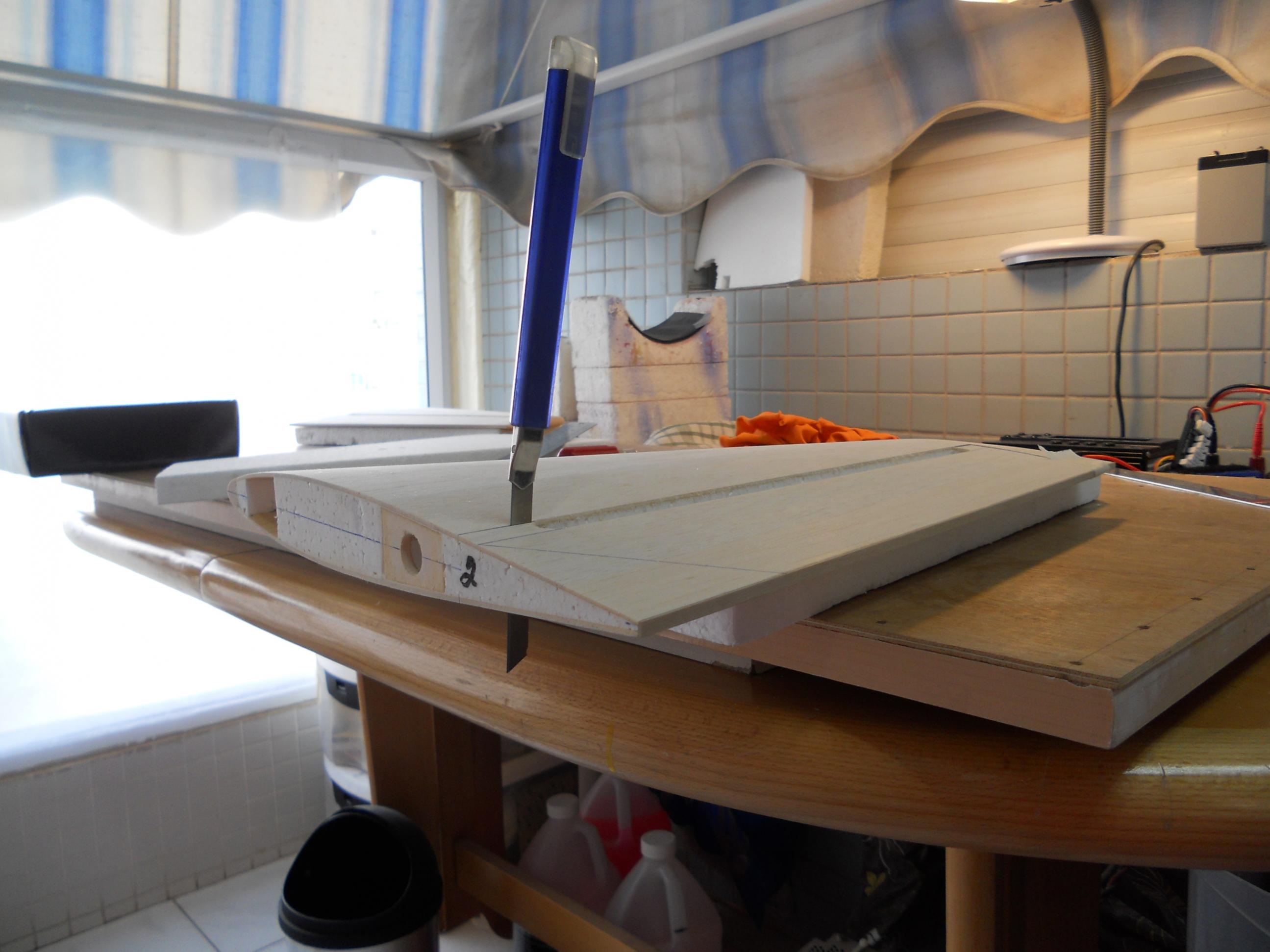

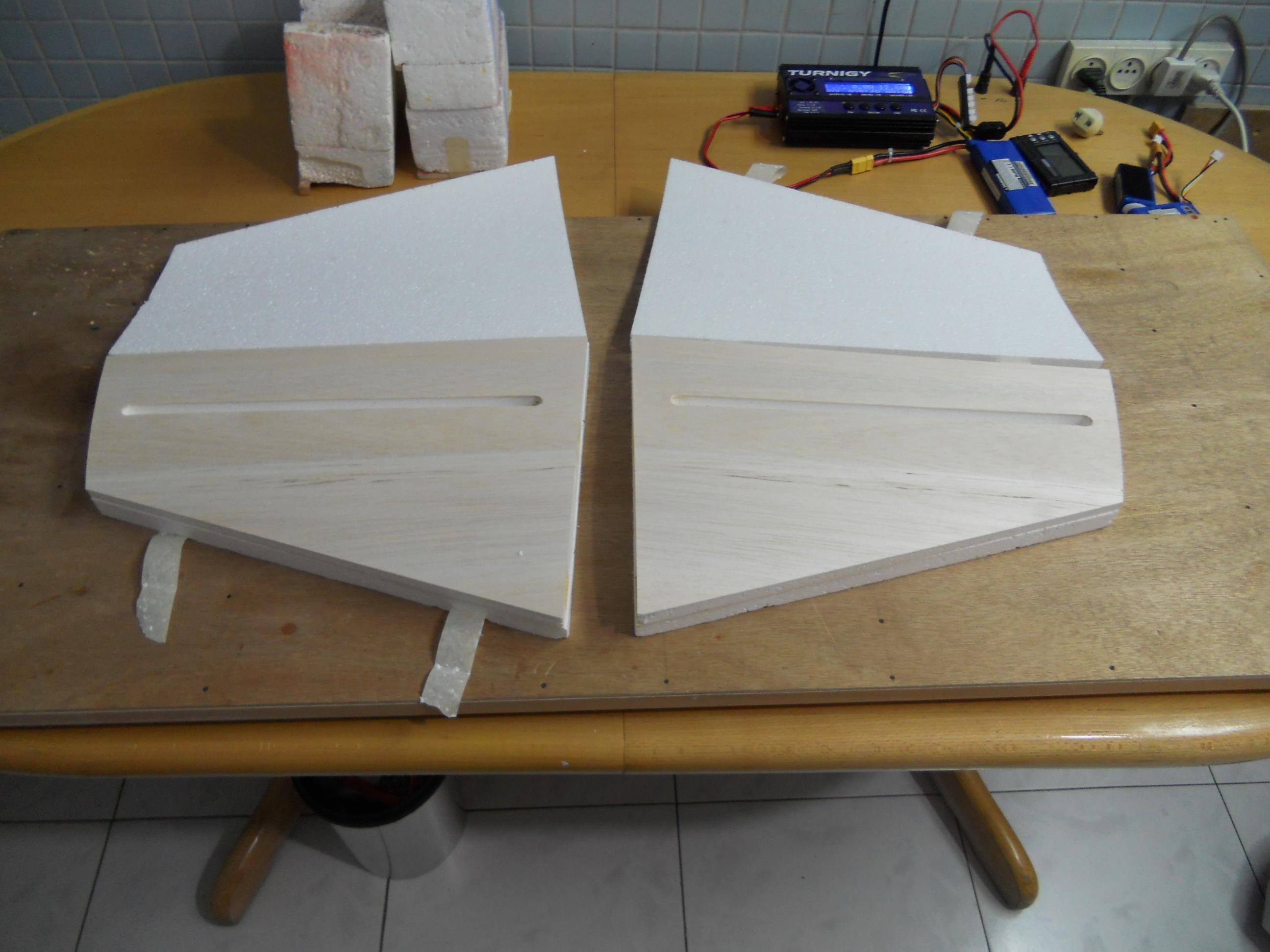

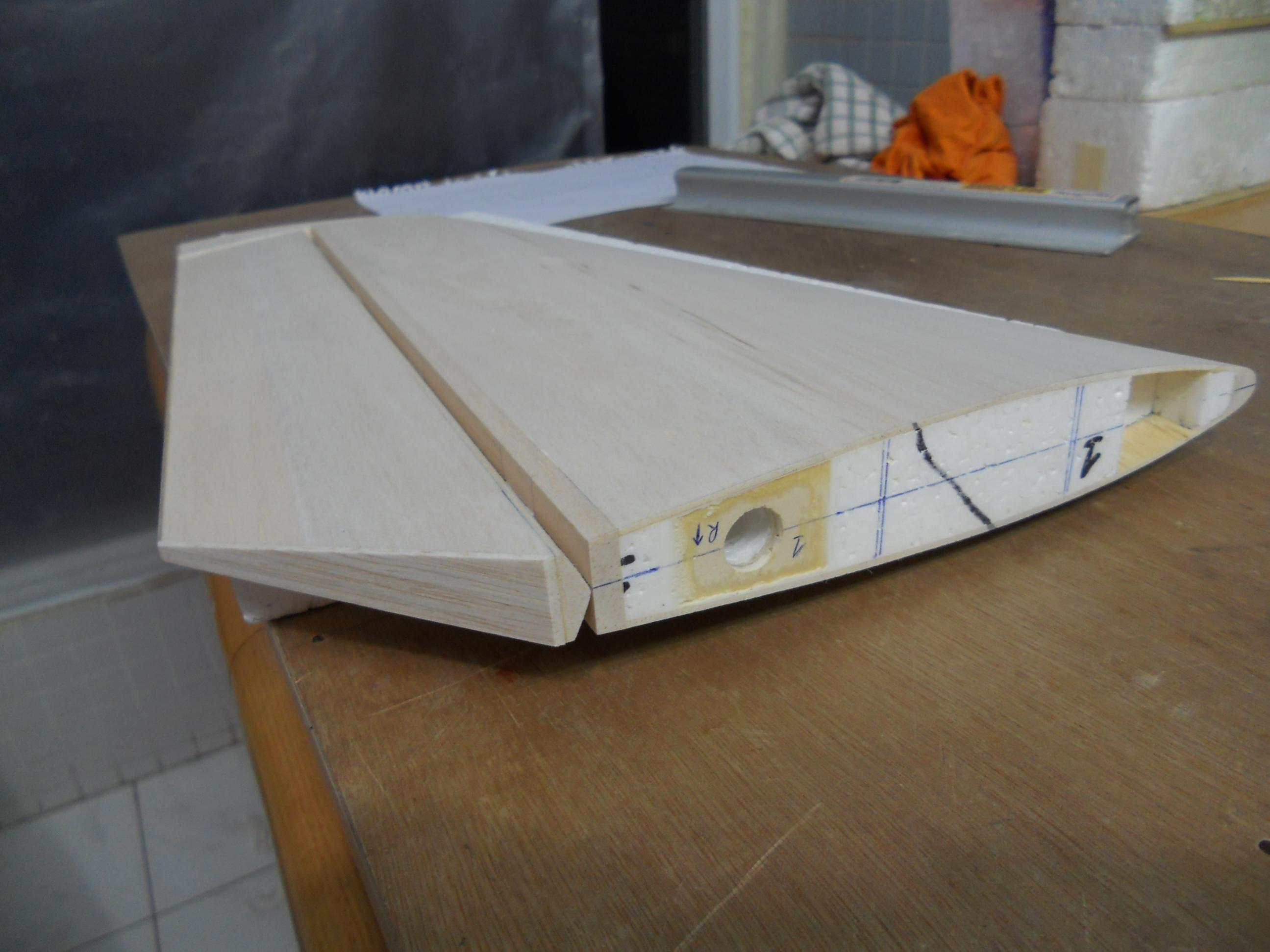

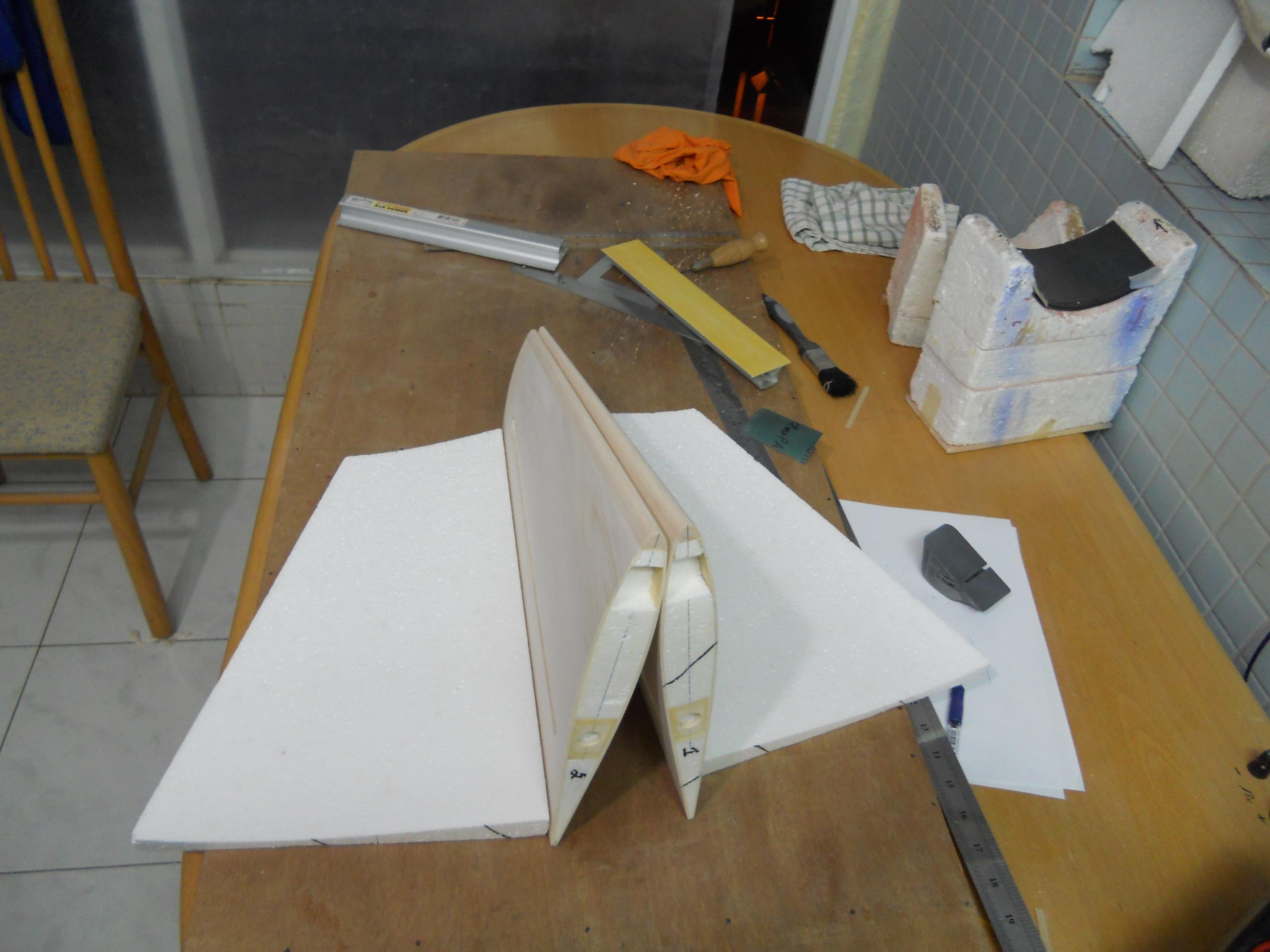

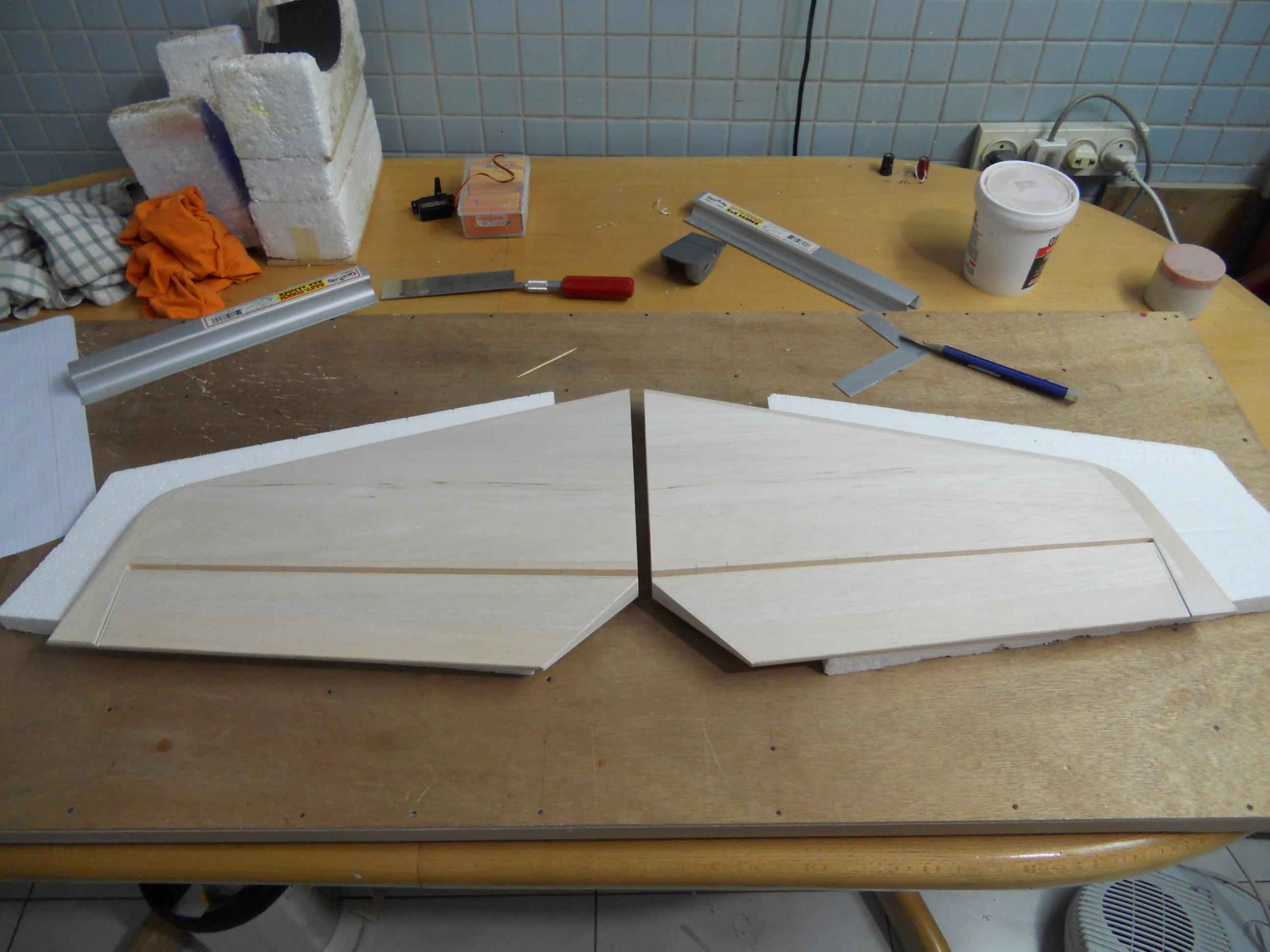

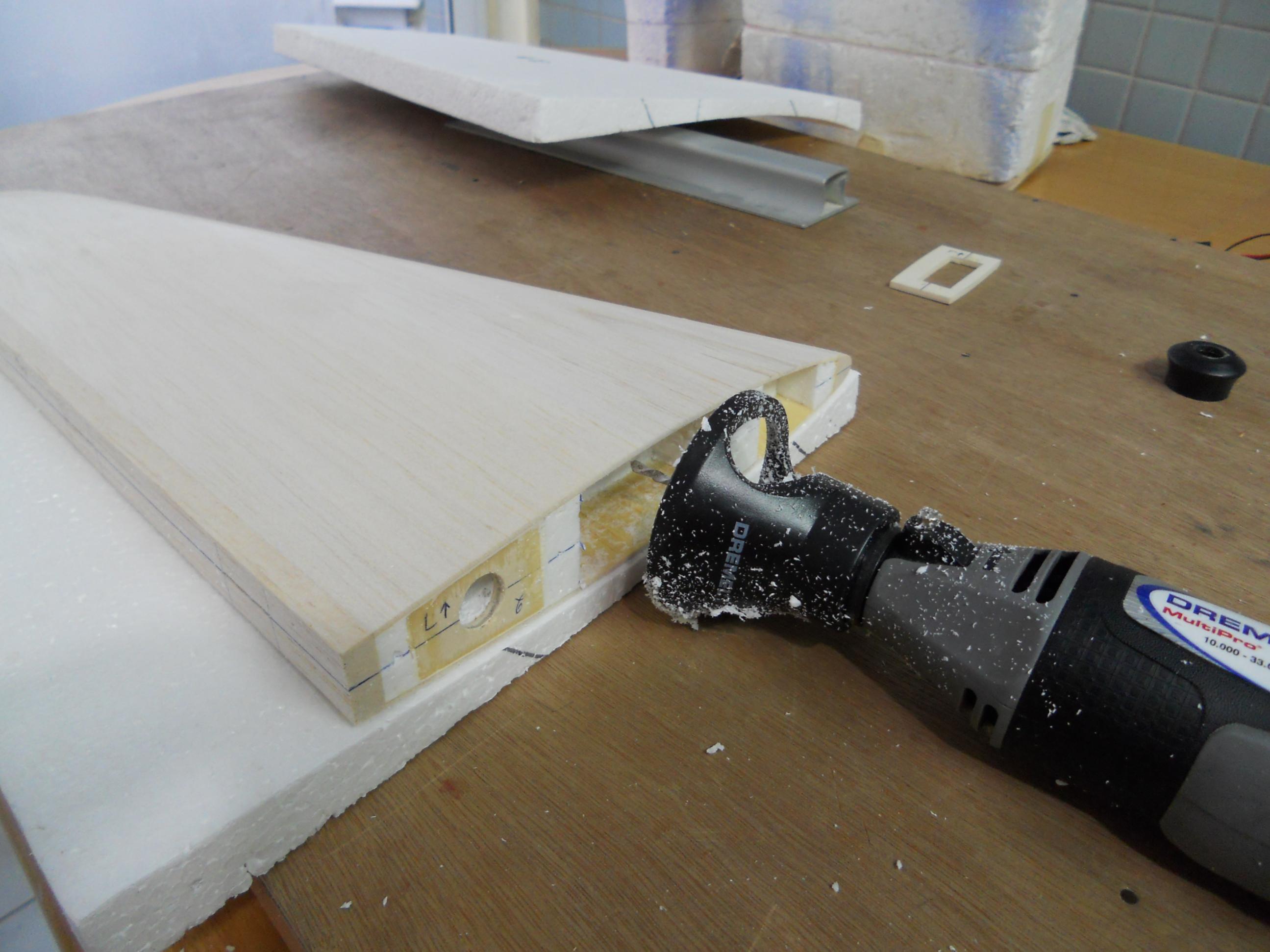

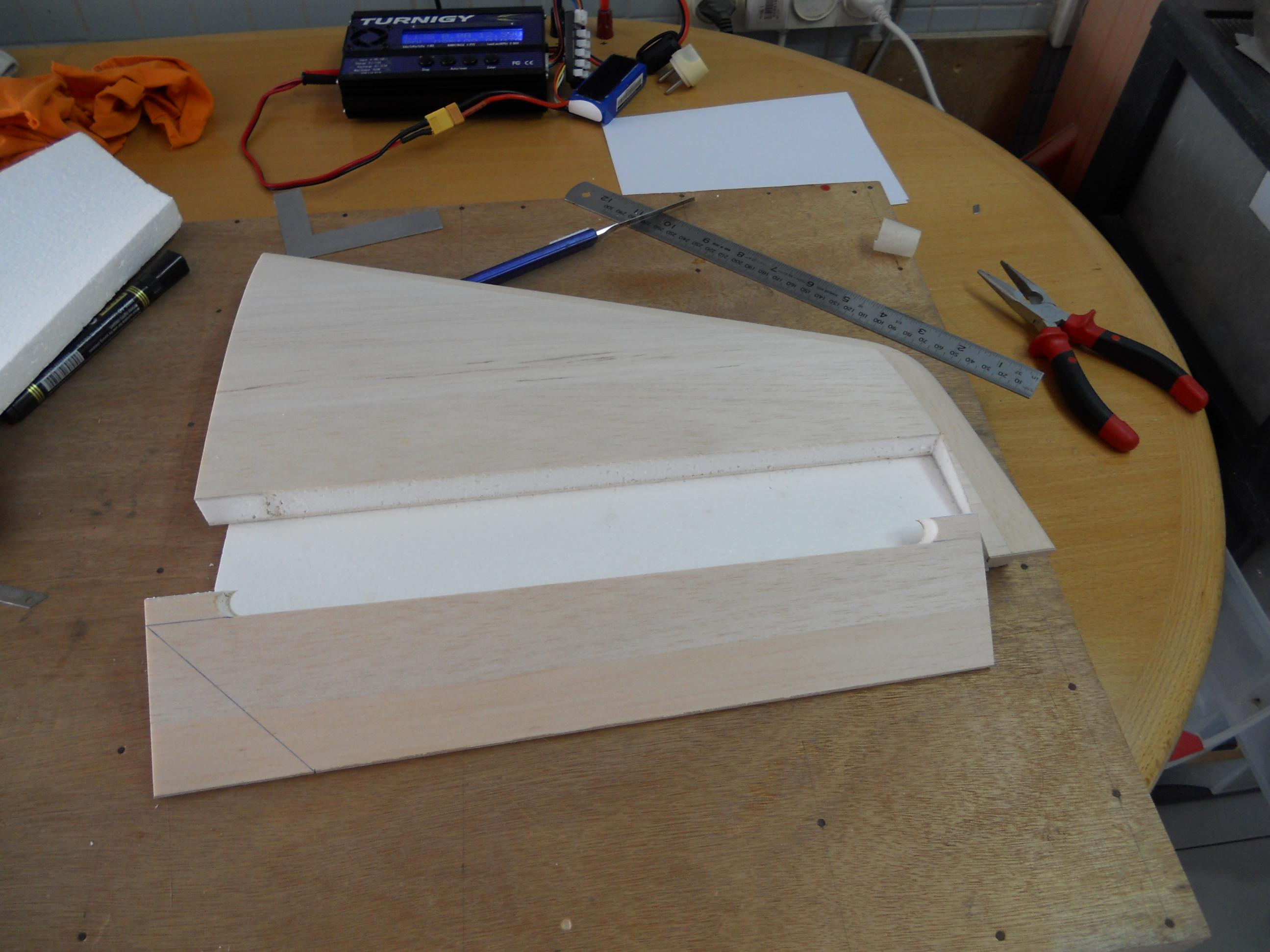

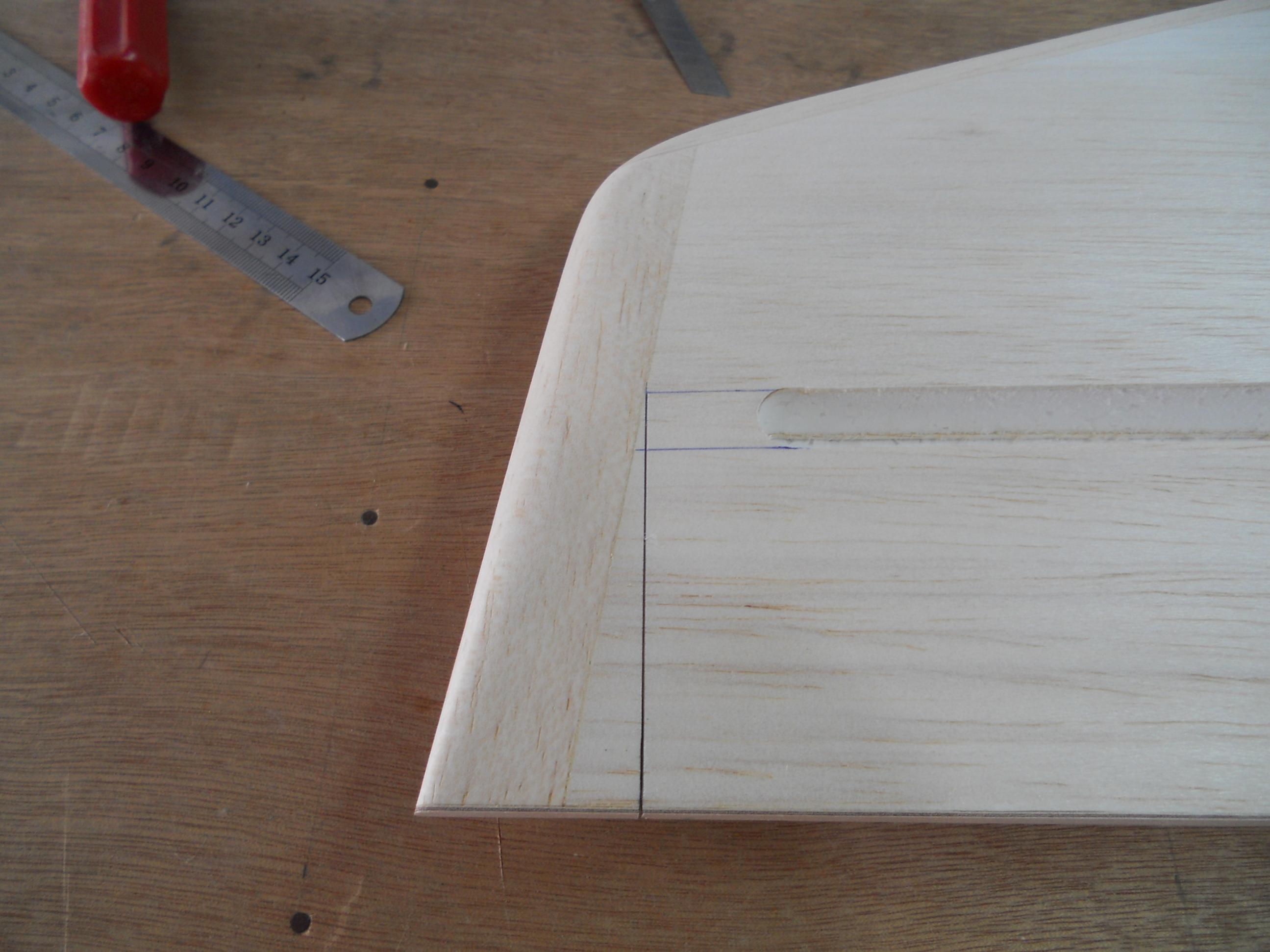

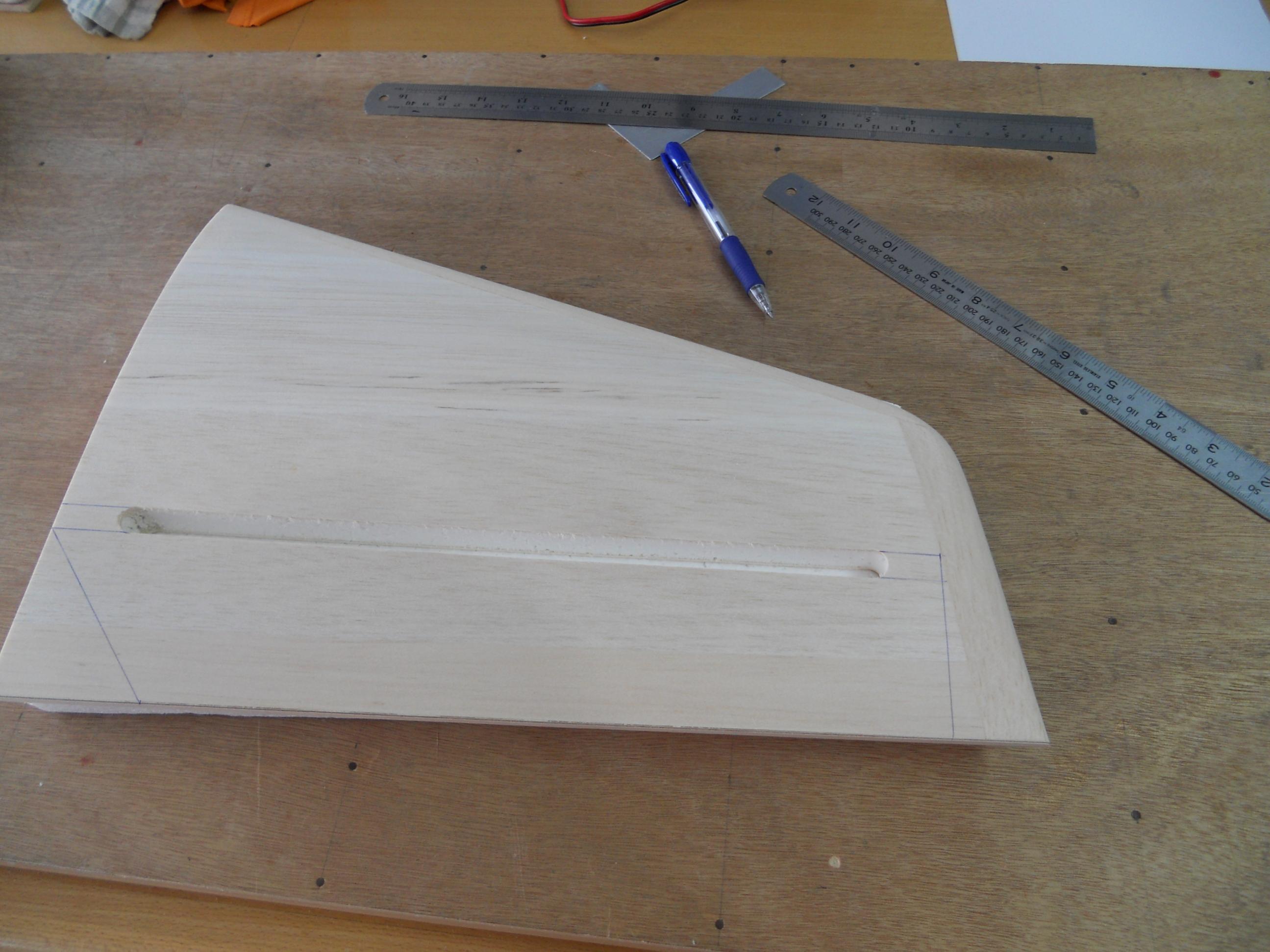

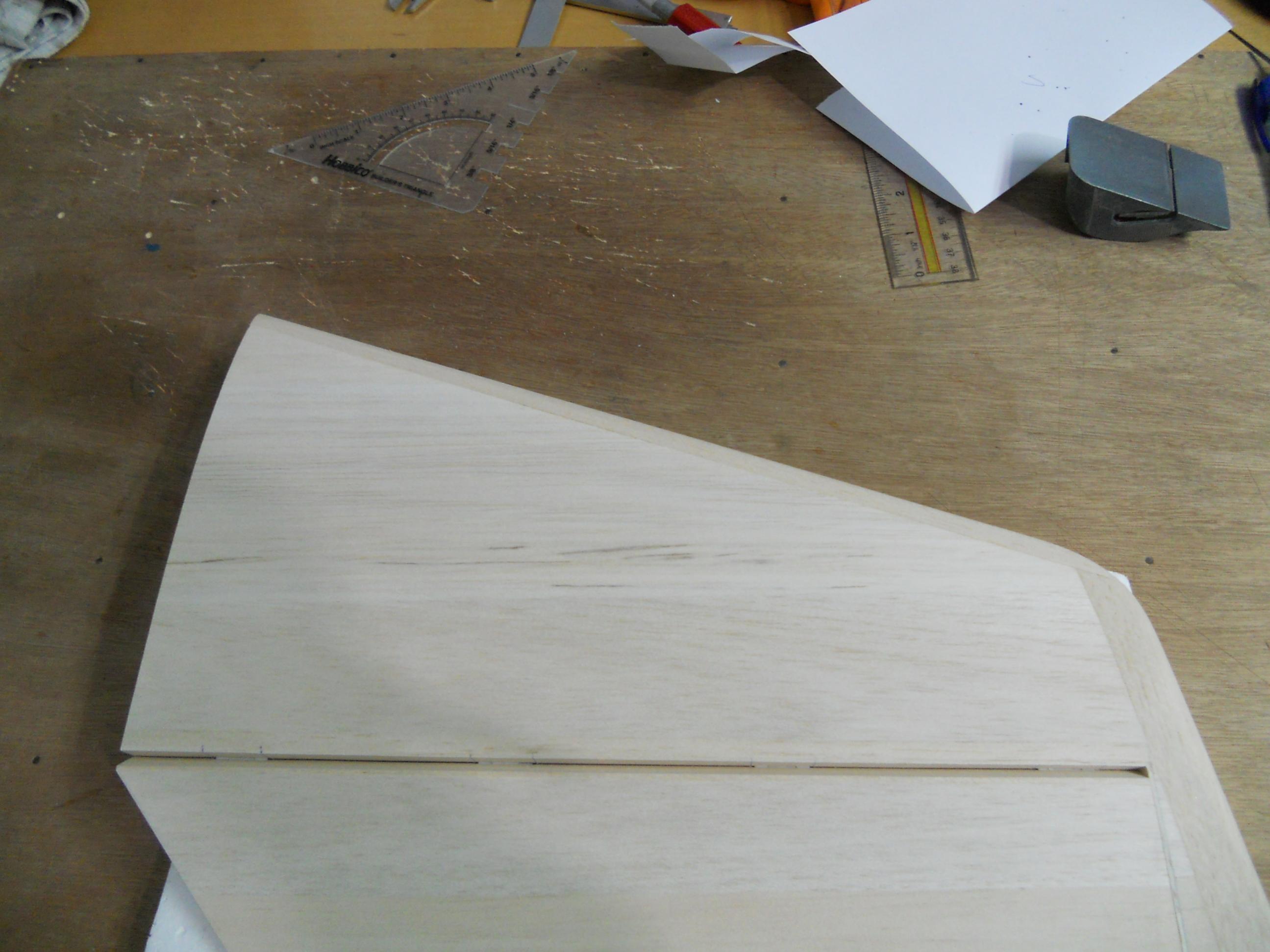

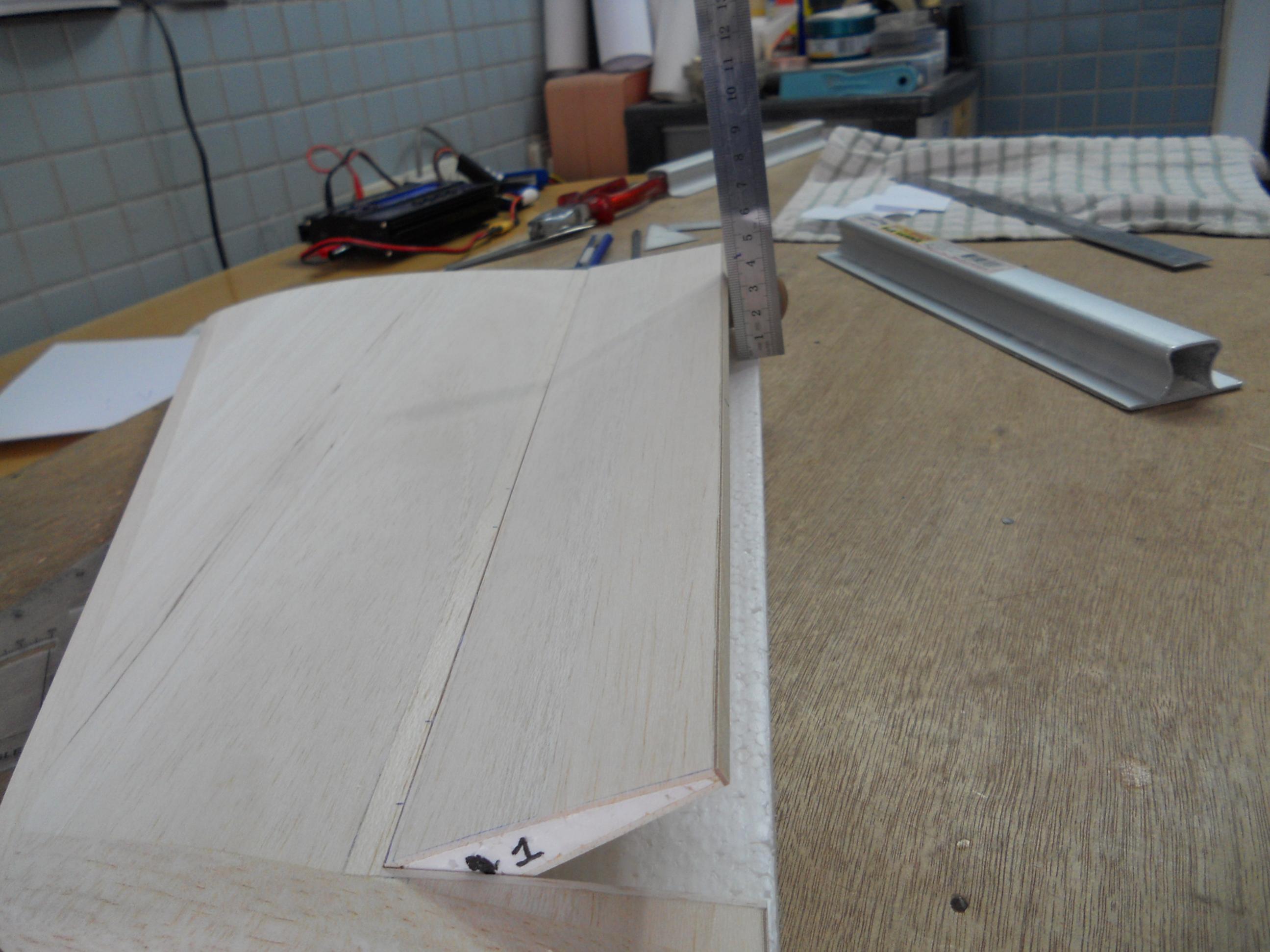

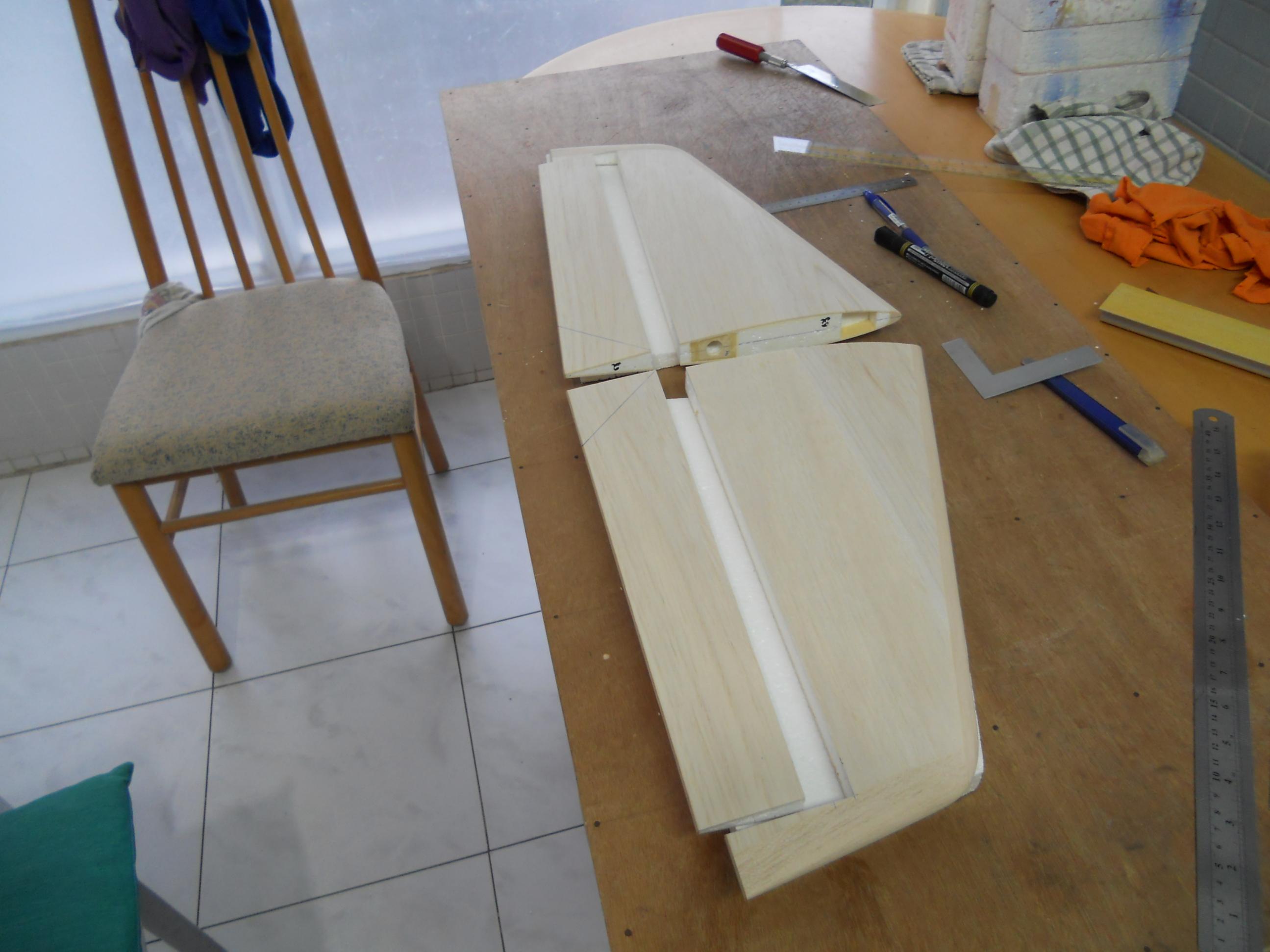

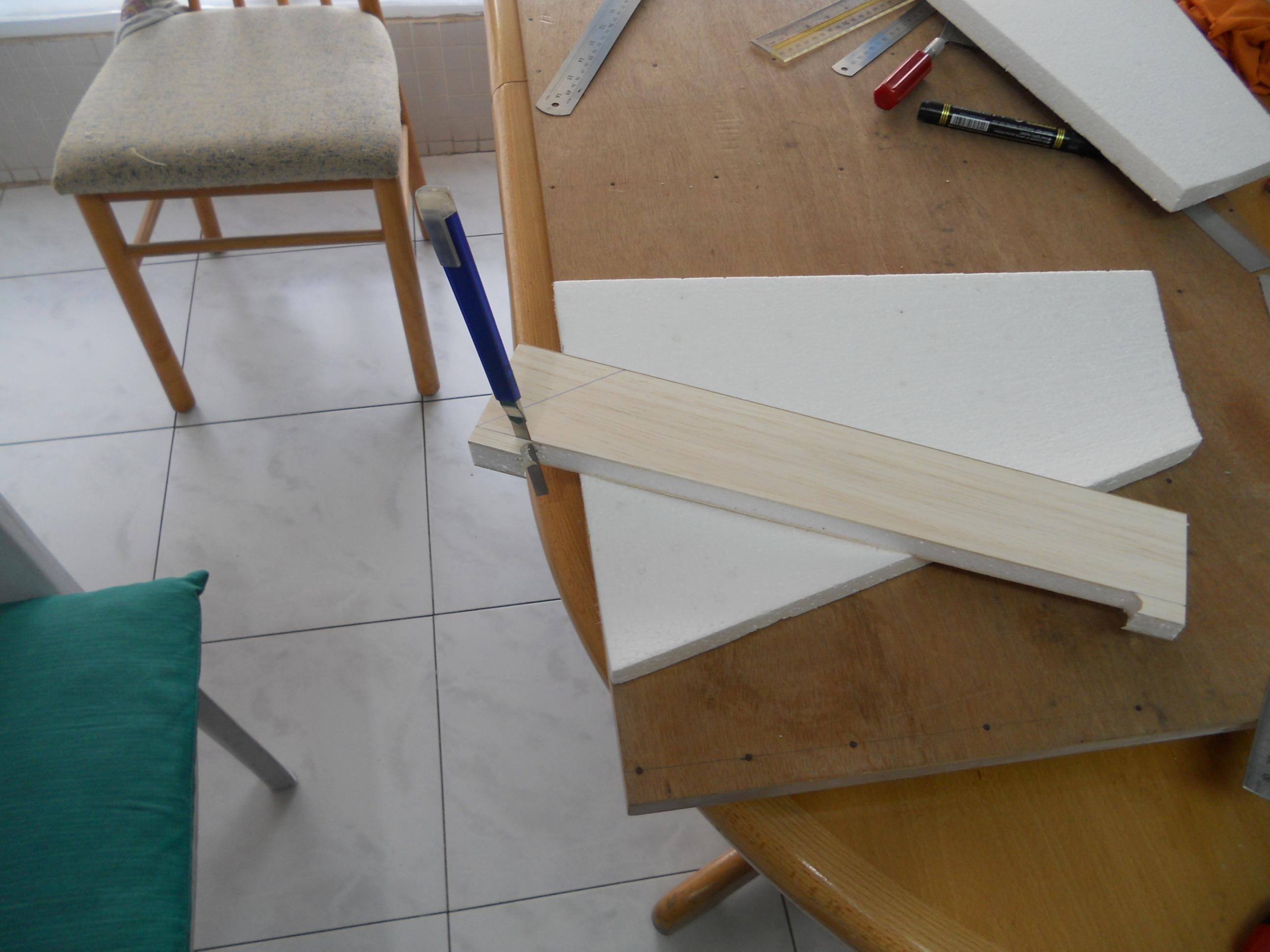

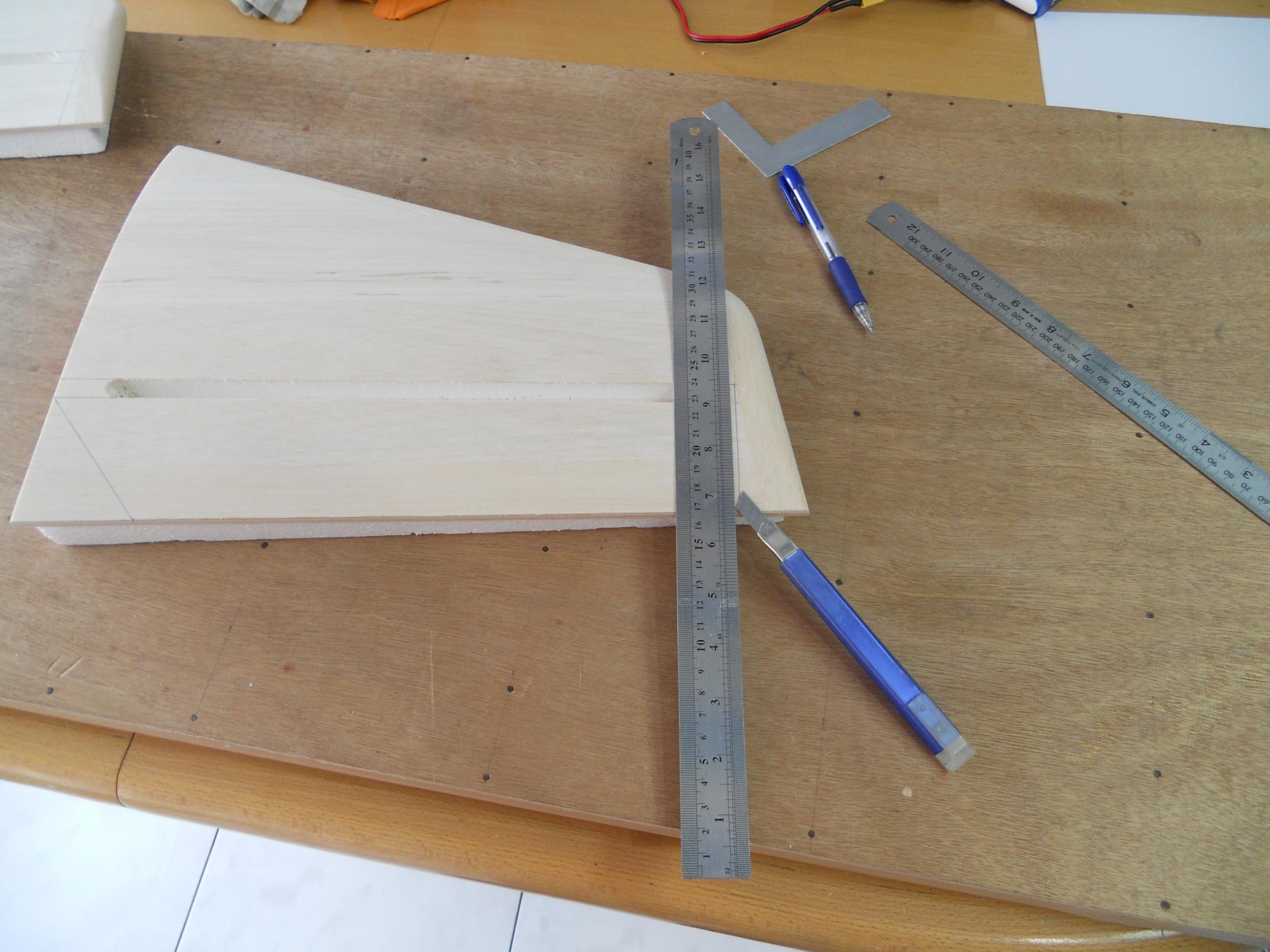

הפרדת הגה הגובה מהמייצב

**kobi** · 31-12-2014, 19:15:17

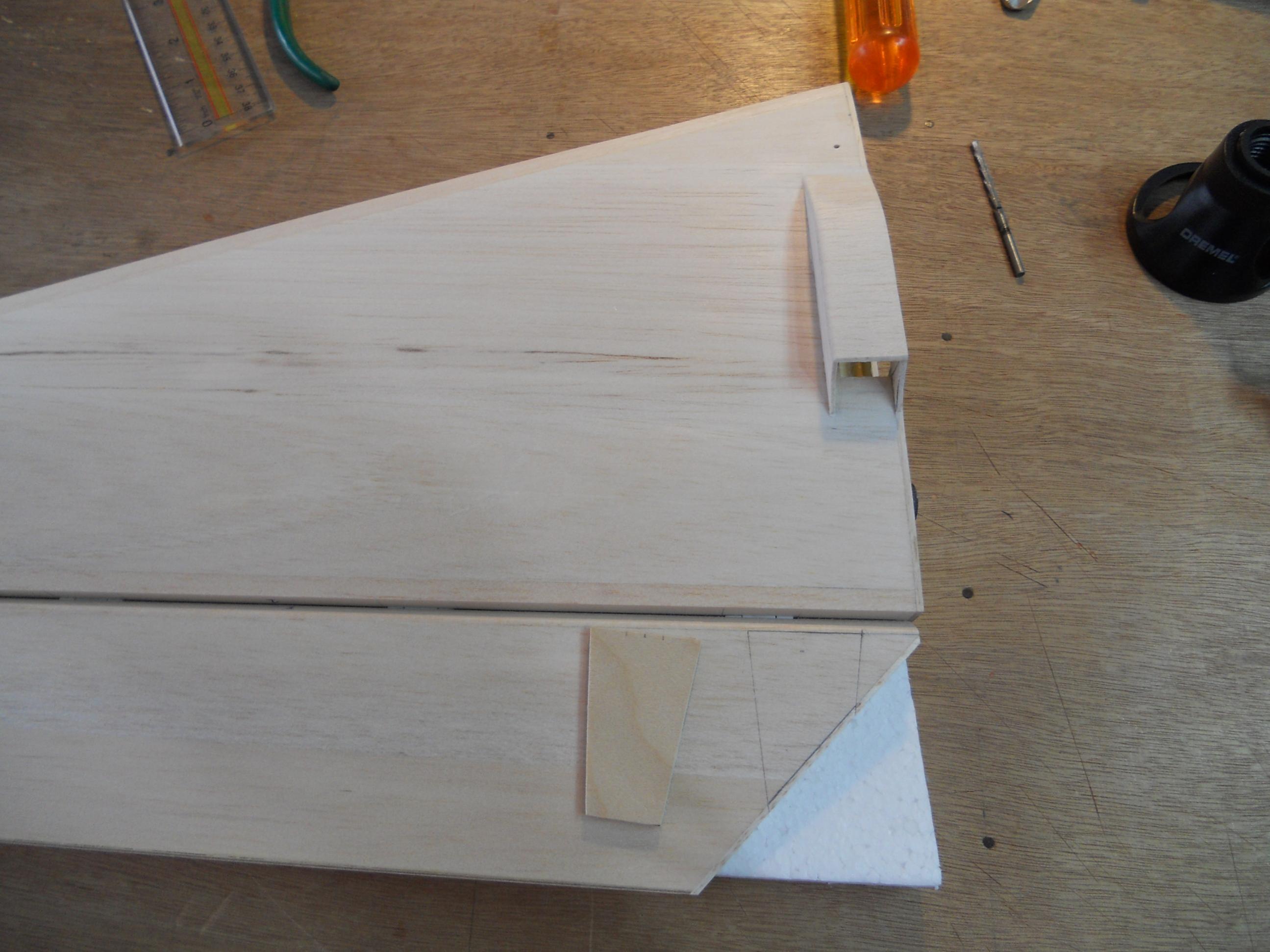

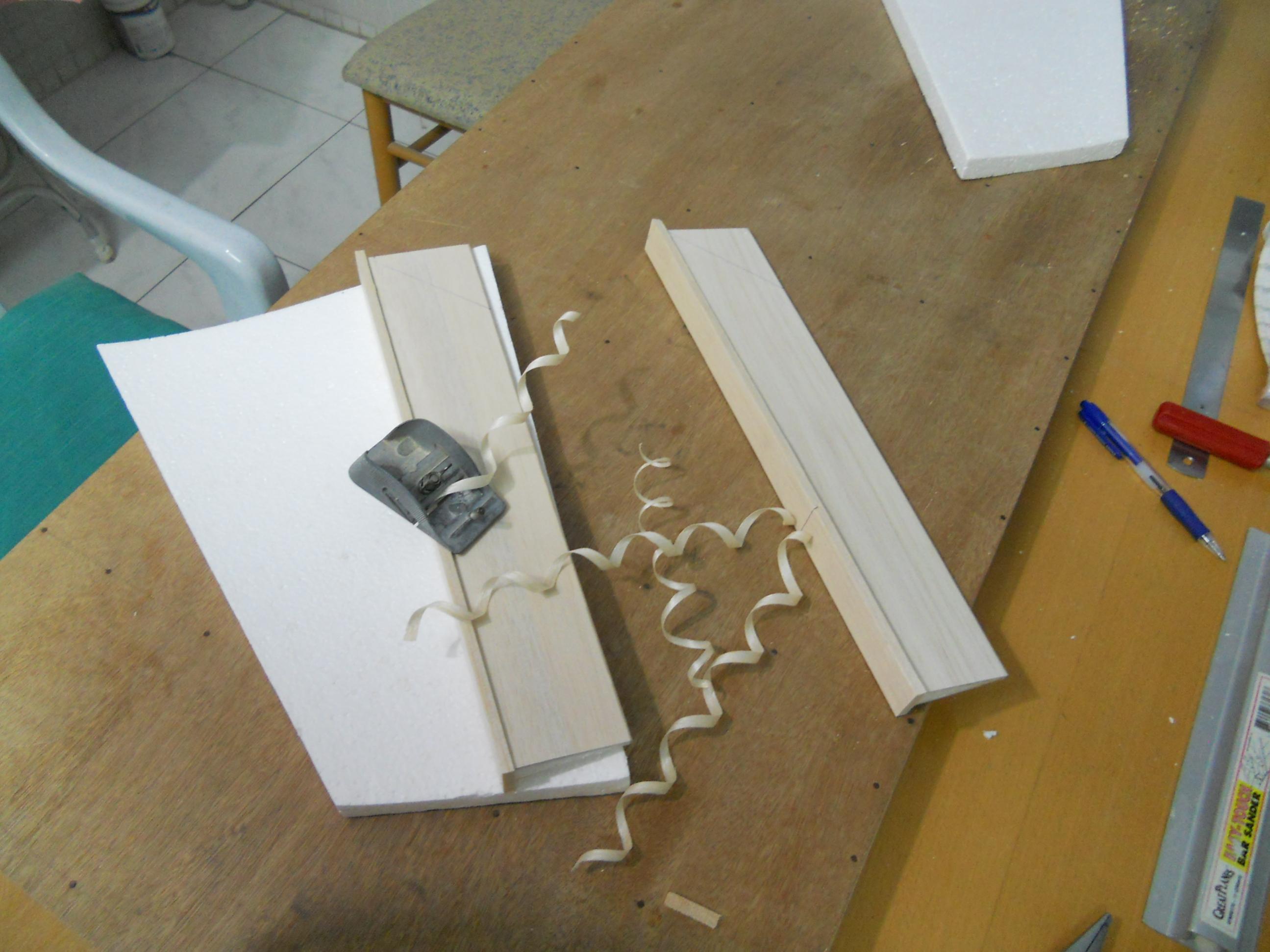

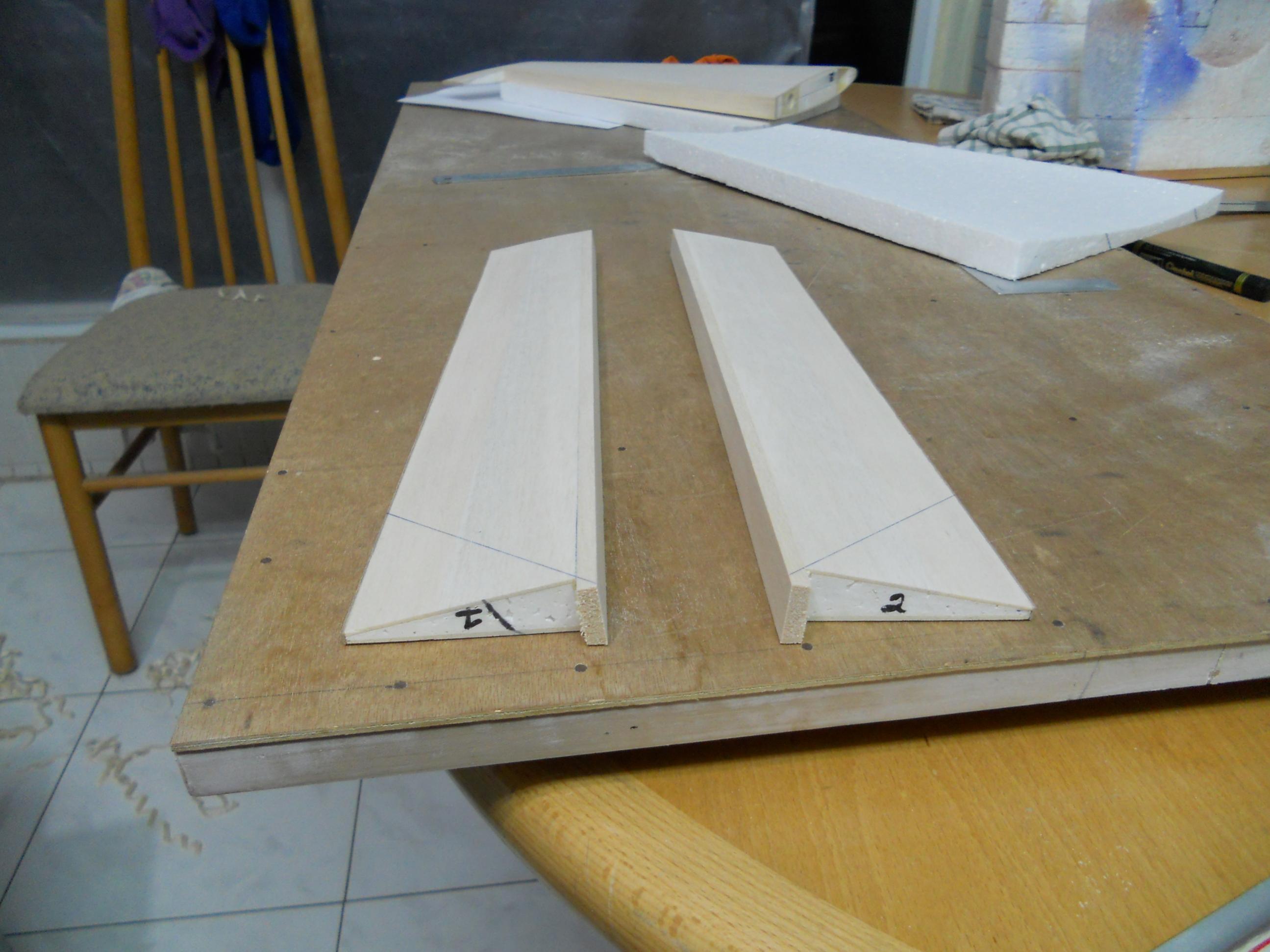

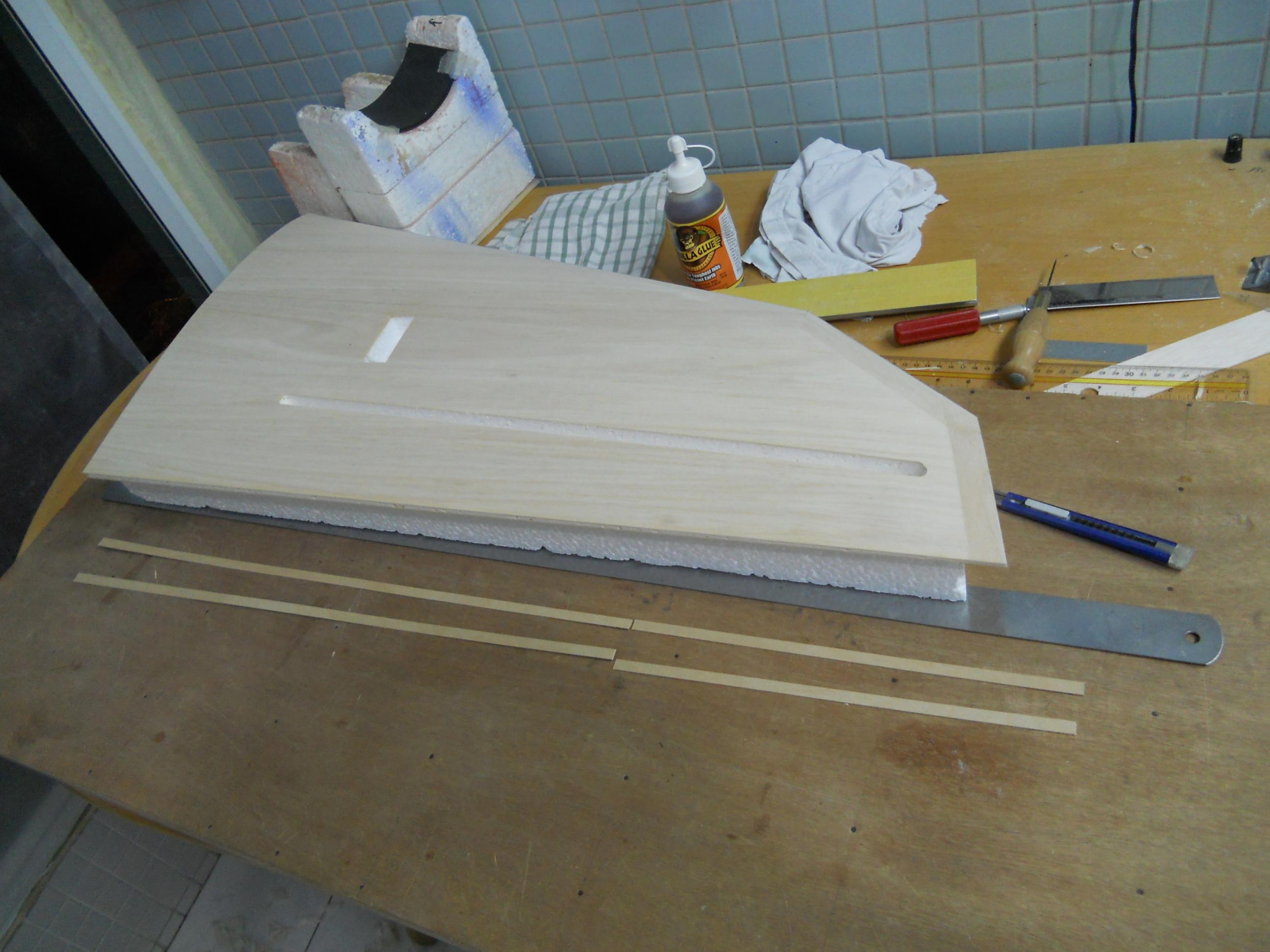

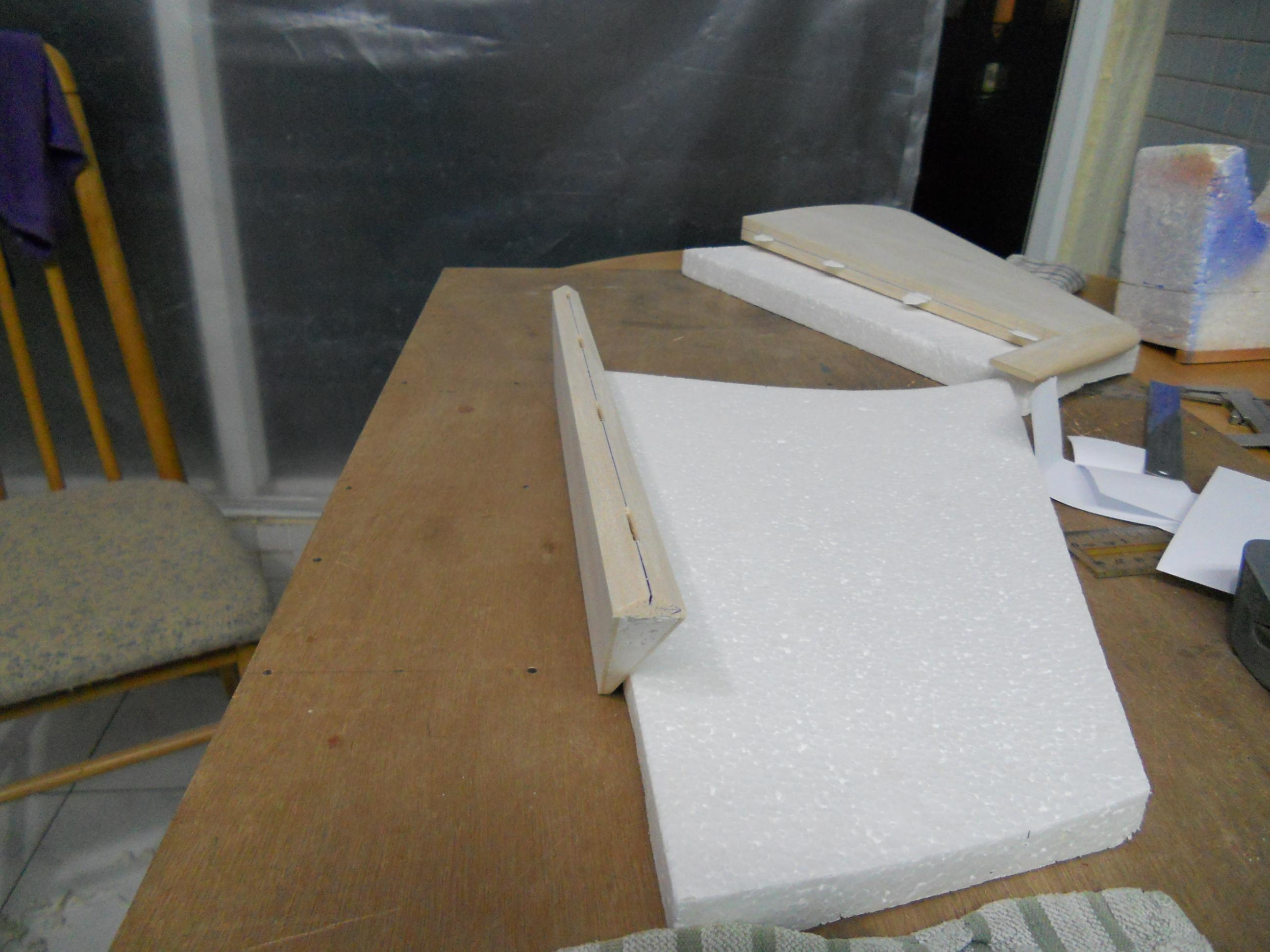

הדבקת קורות הצירים

**kobi** · 01-01-2015, 22:03:52

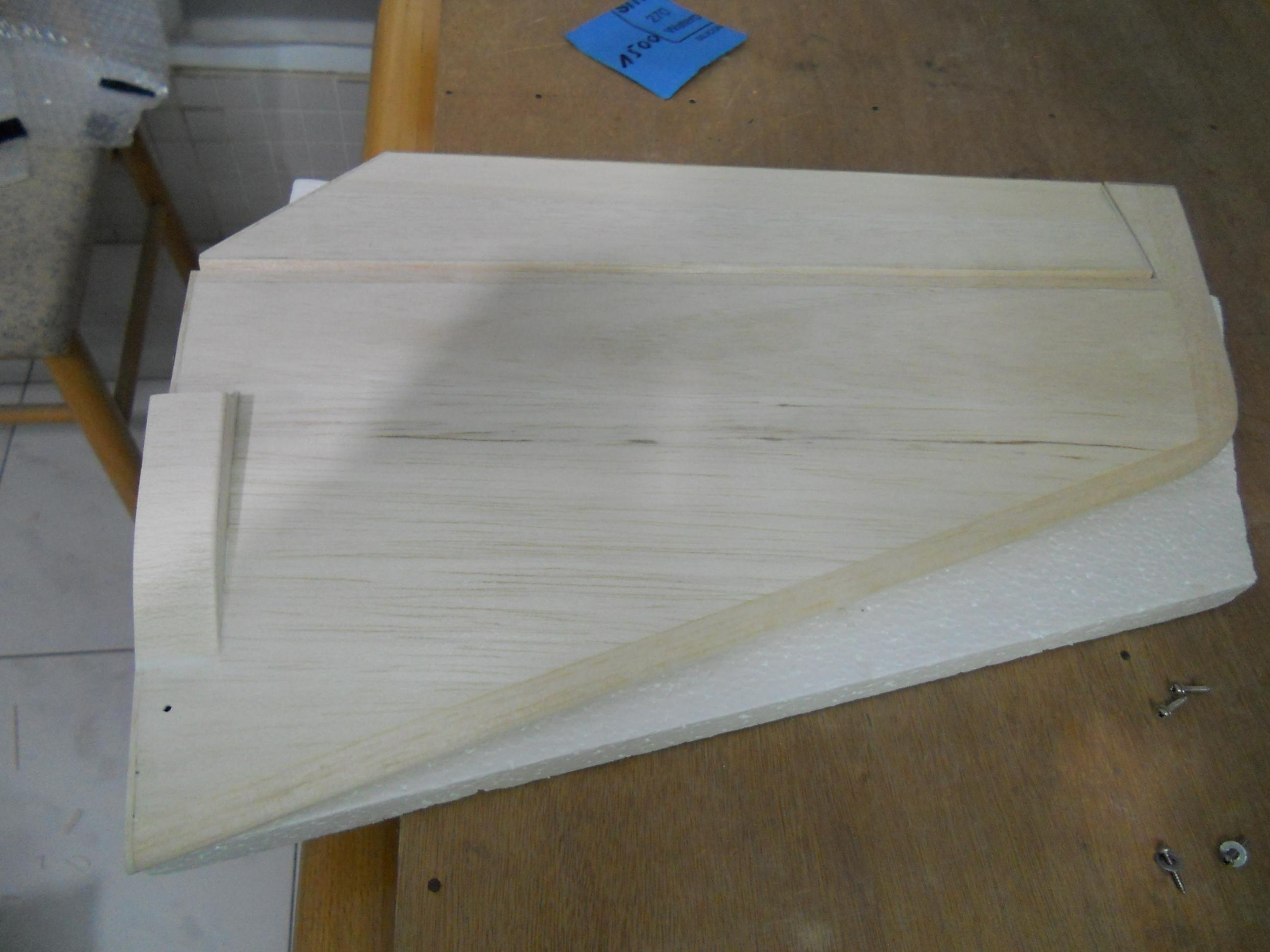

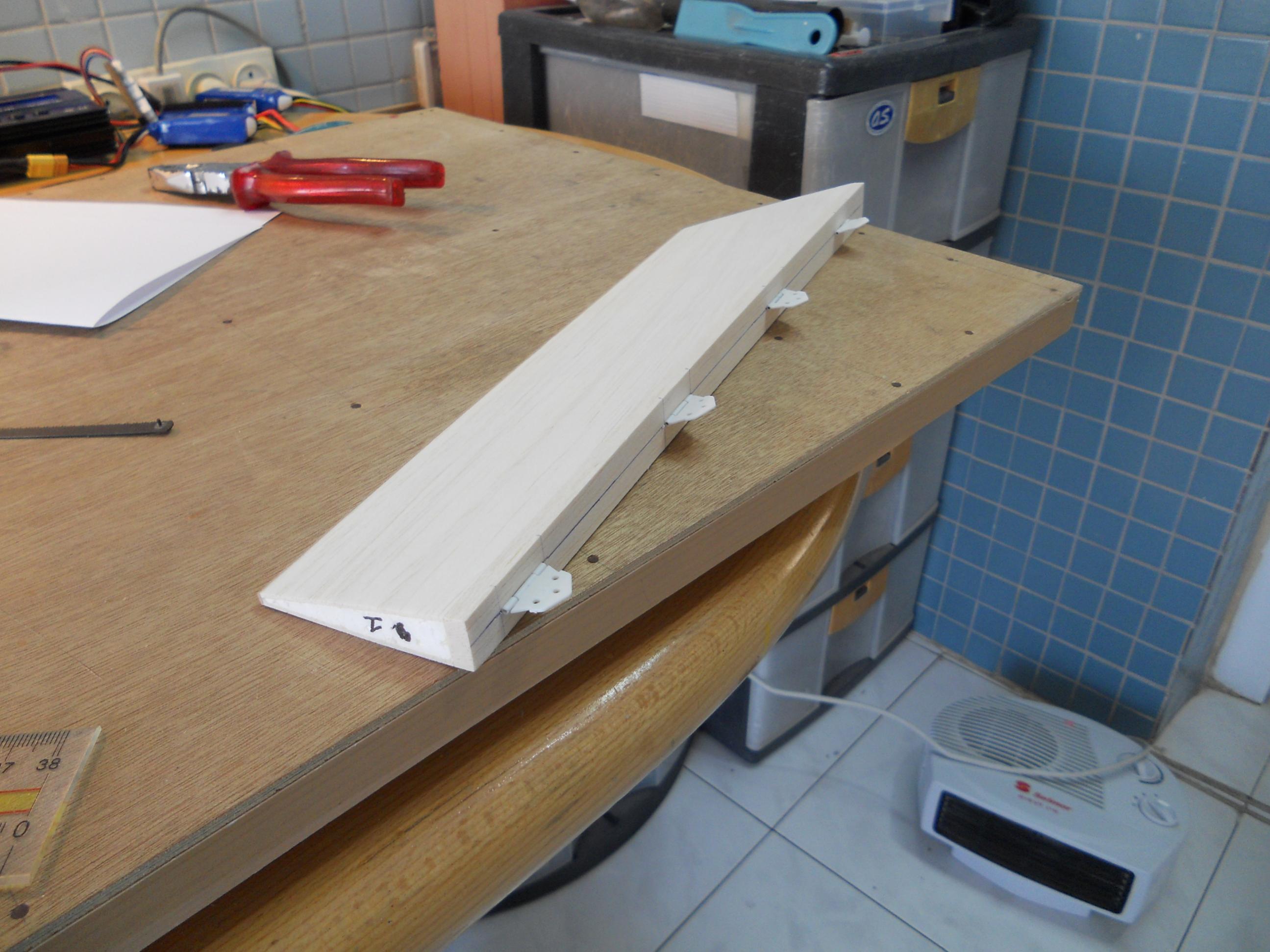

חיבור ההגה למייצב

**kobi** · 03-01-2015, 21:52:19

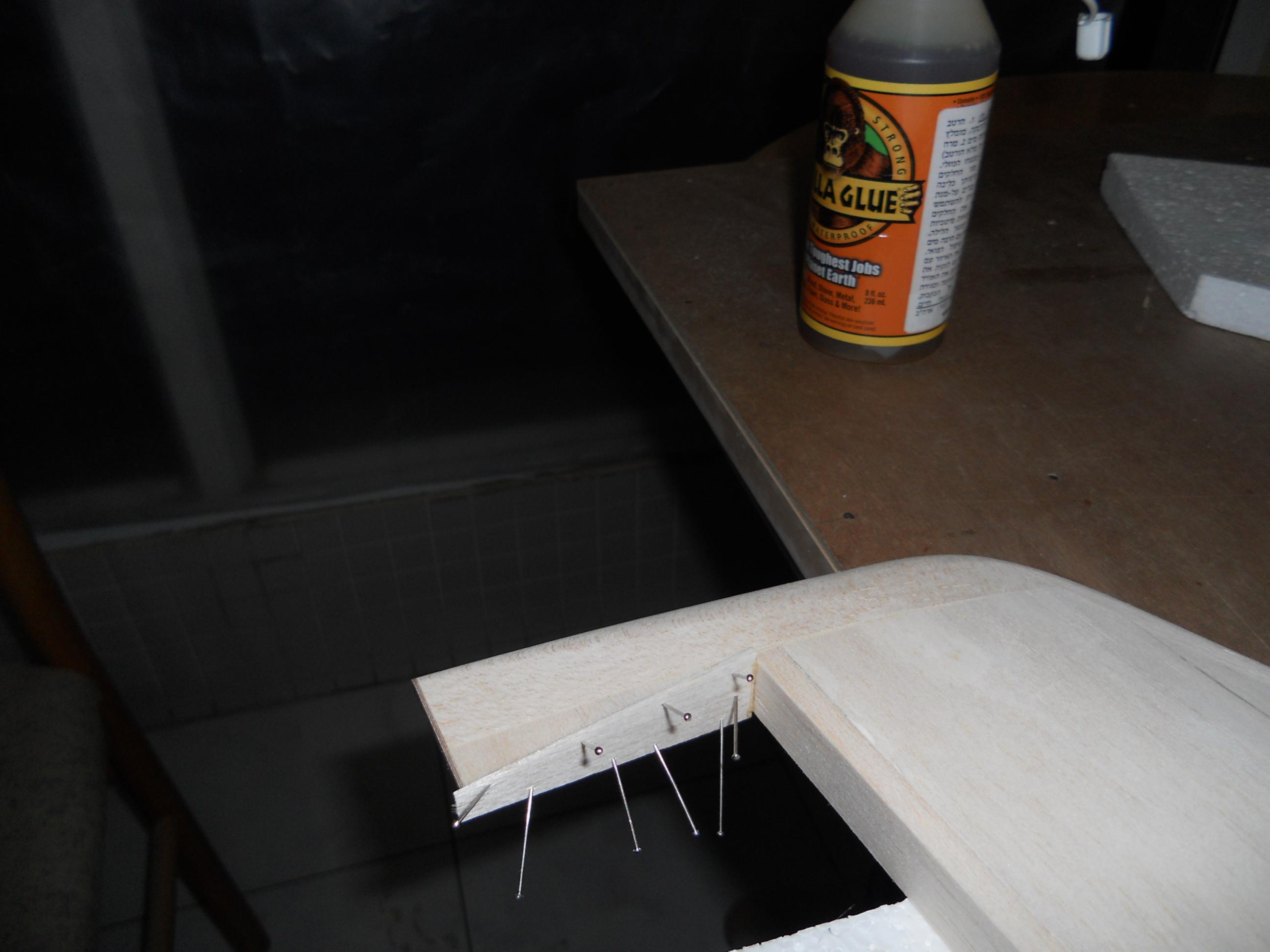

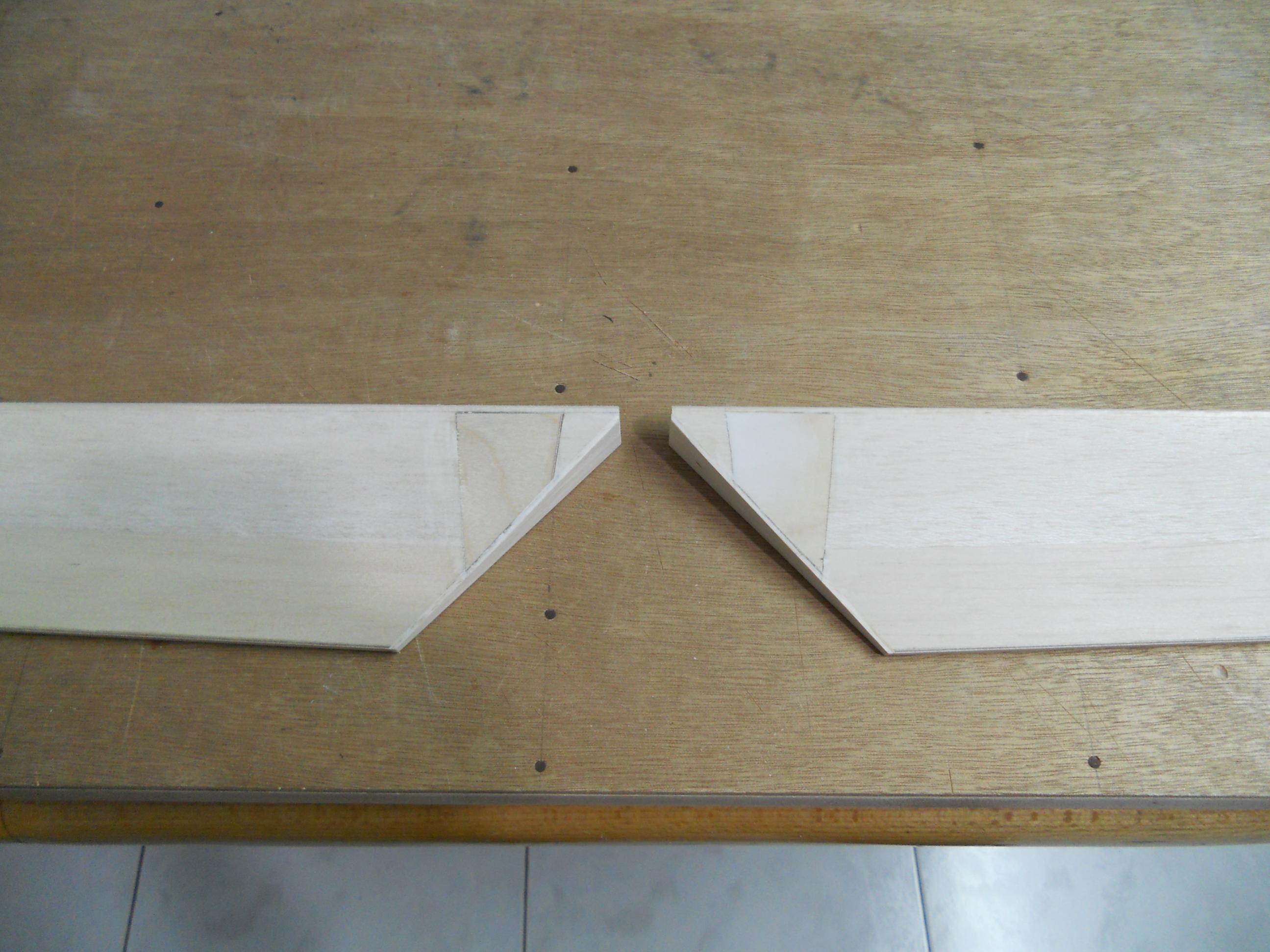

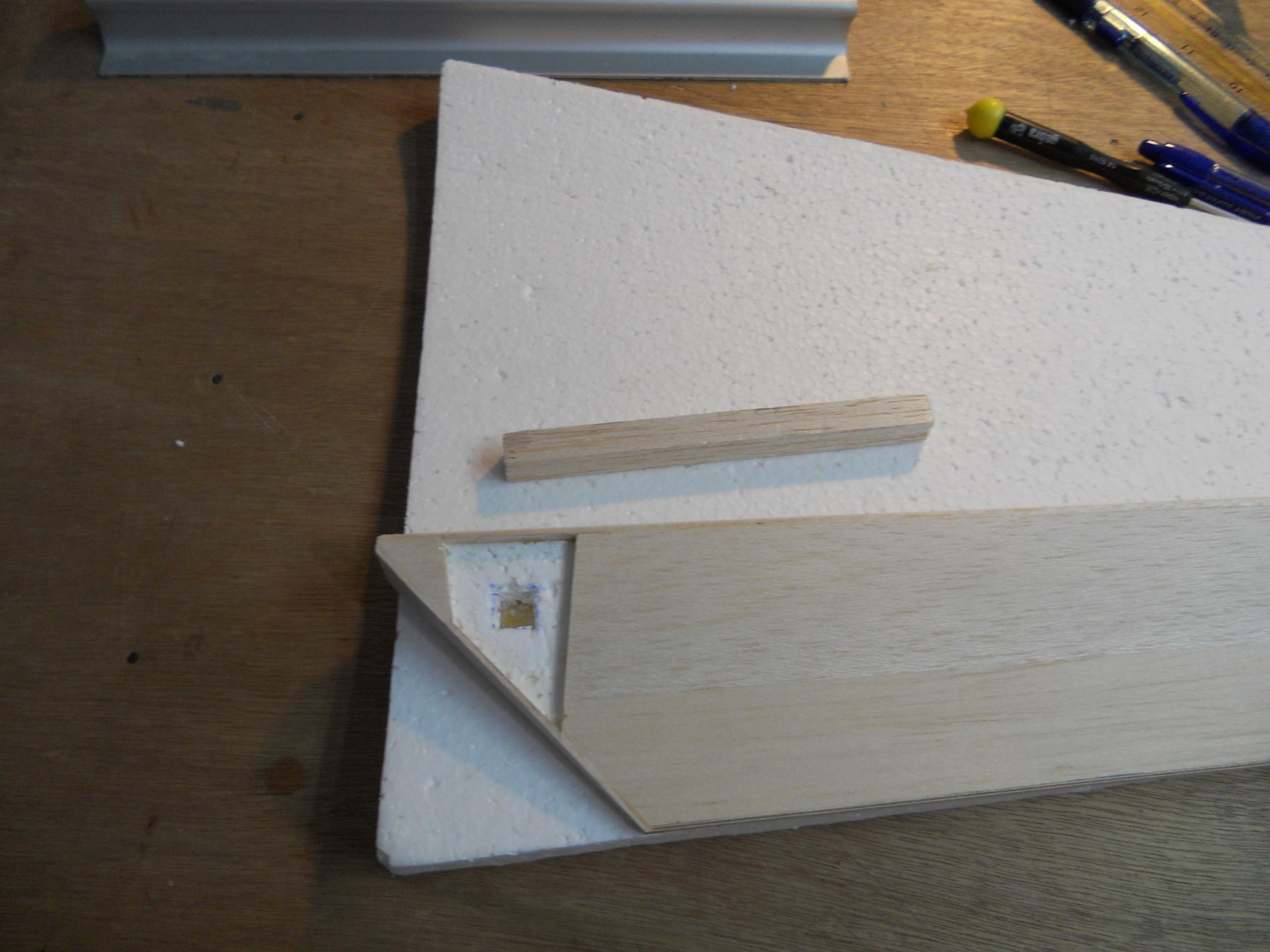

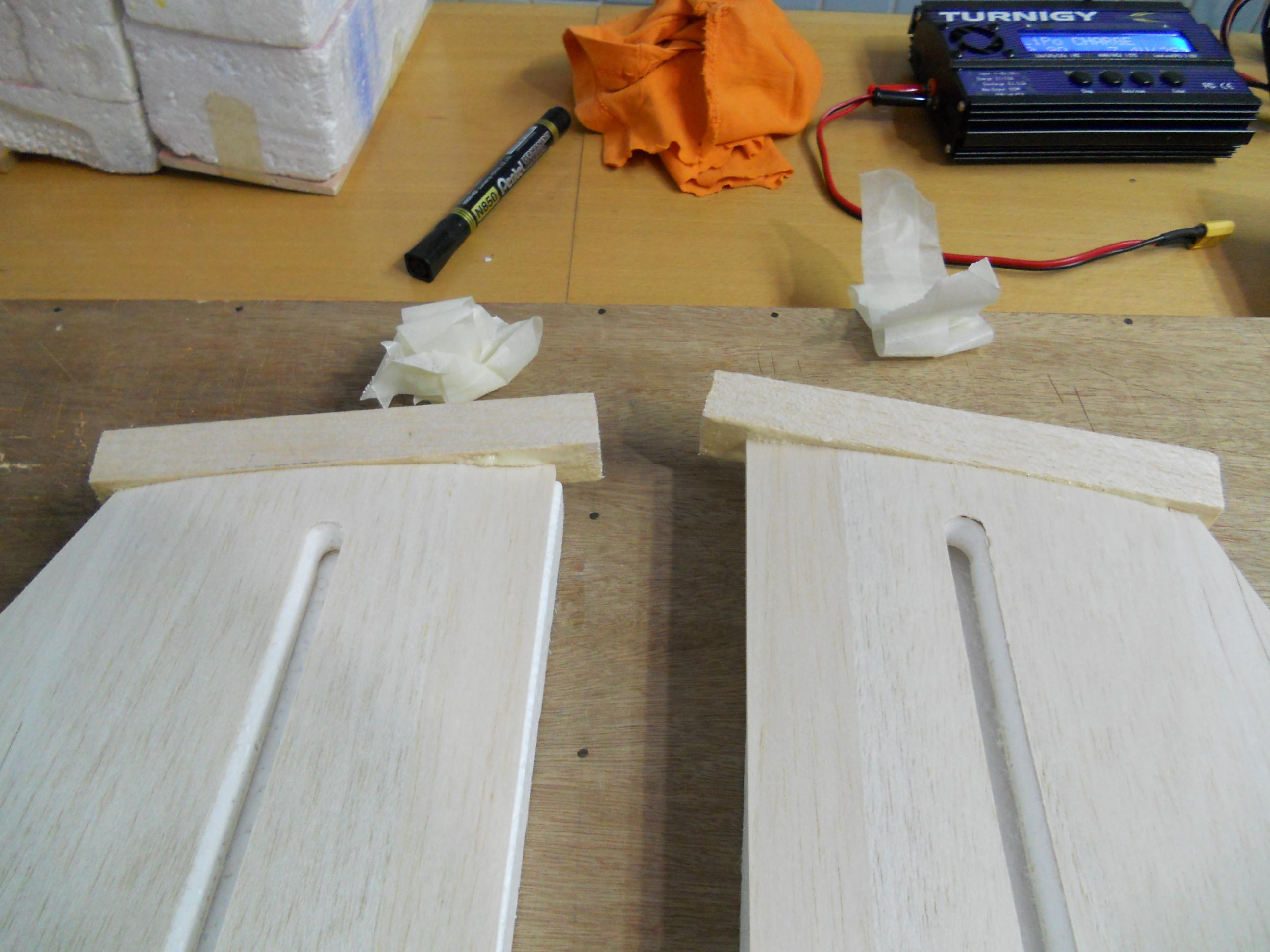

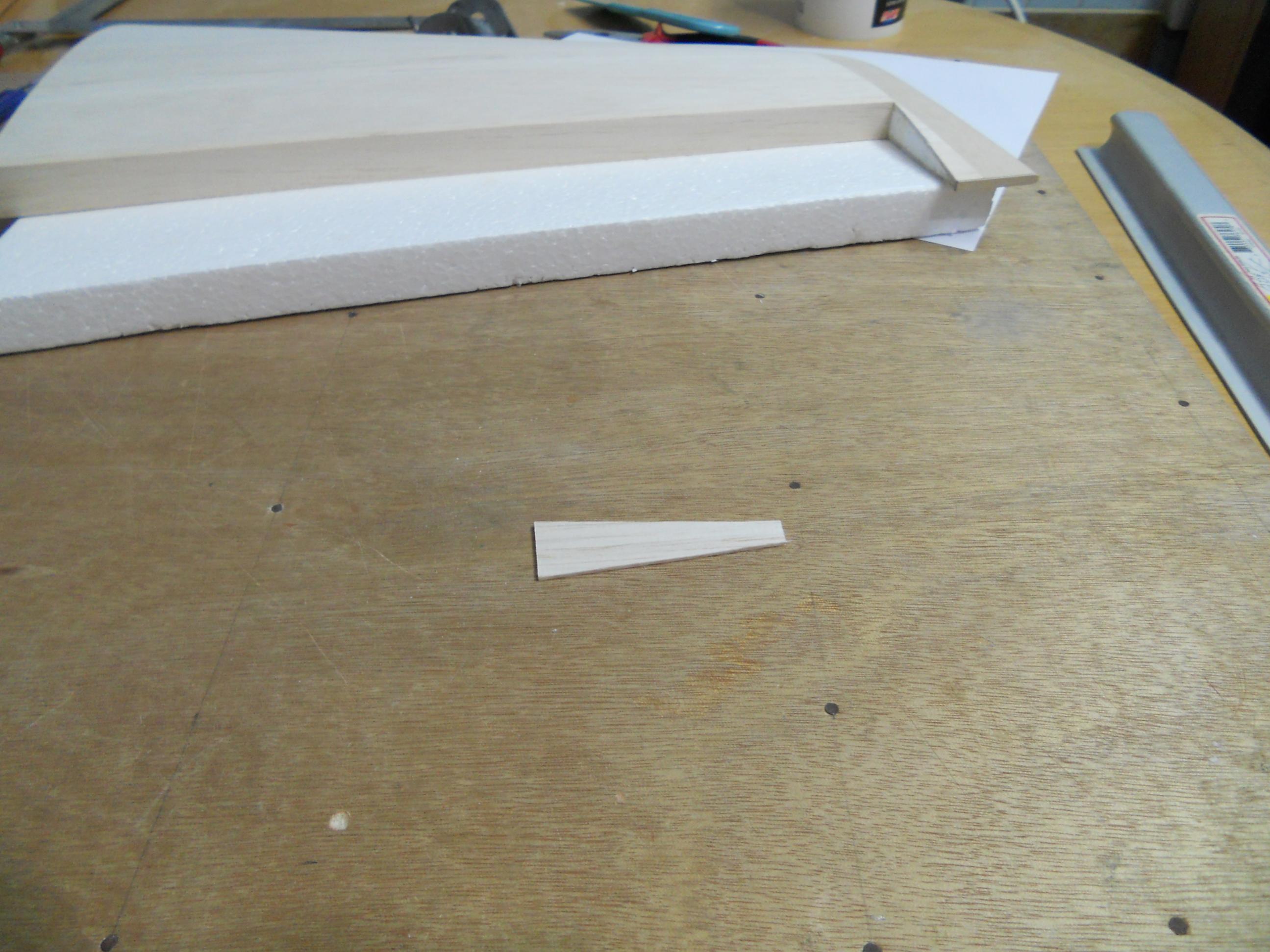

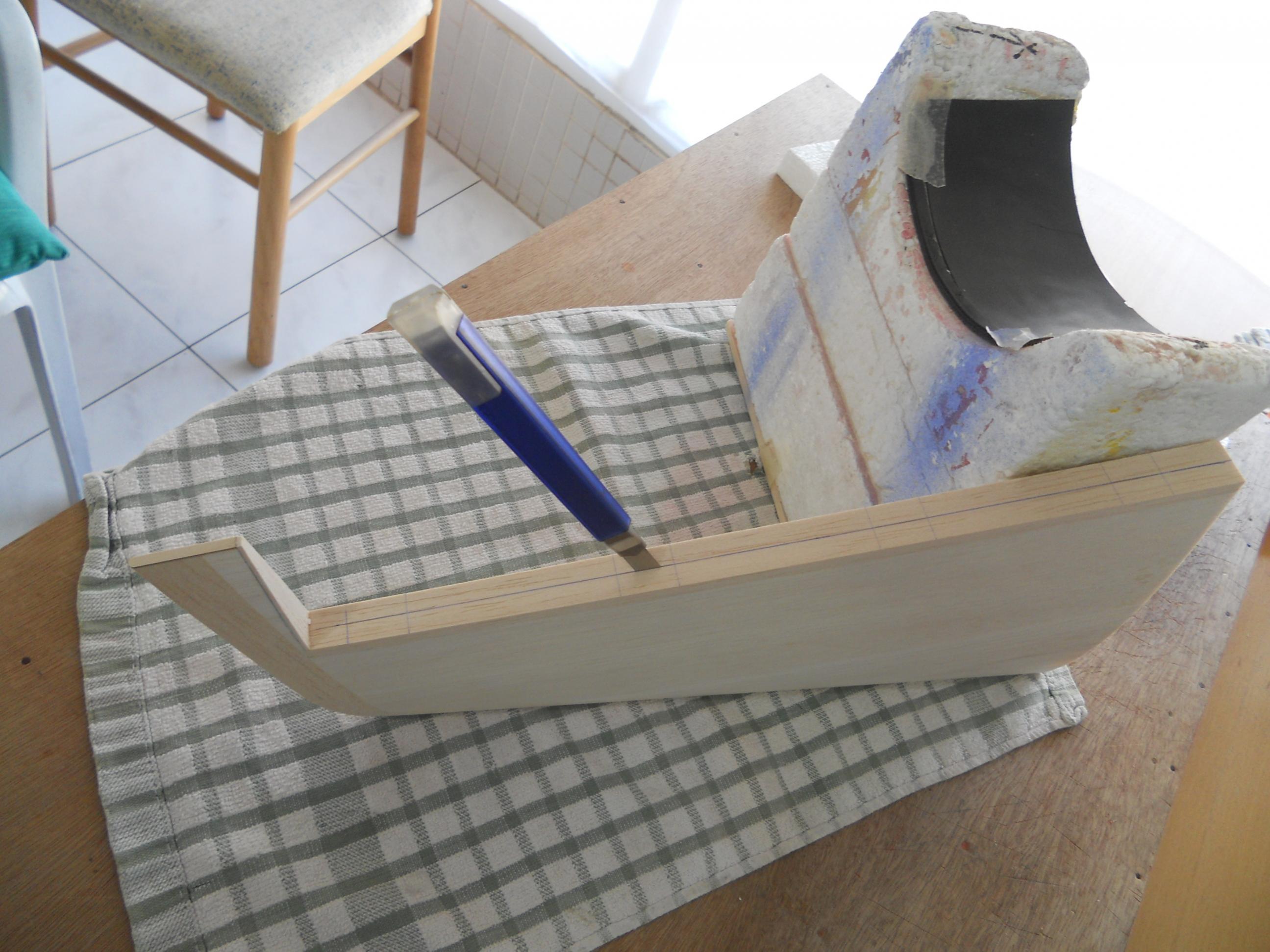

הדבקת קצוות הההגה

**kobi** · 03-01-2015, 22:04:34

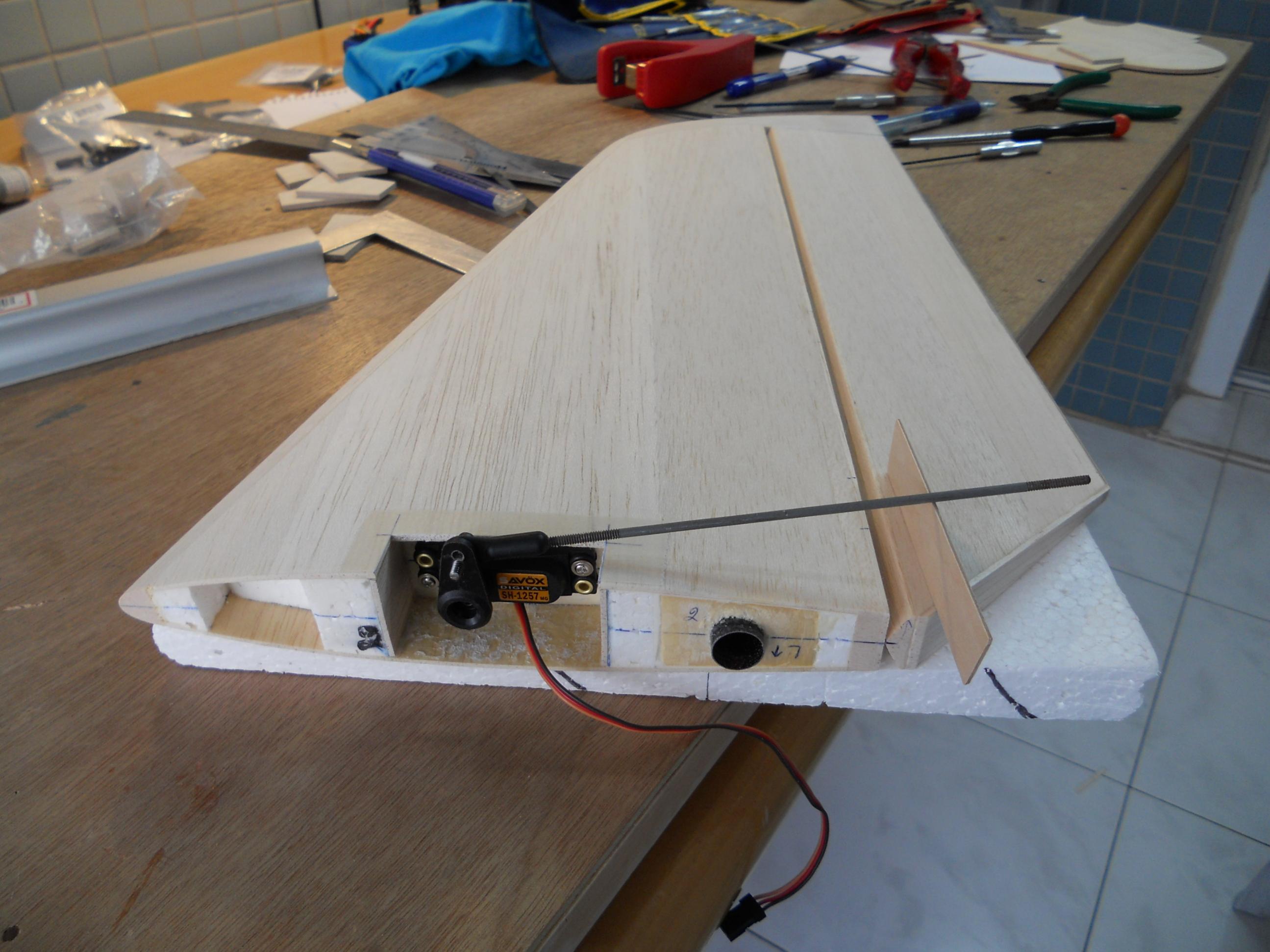

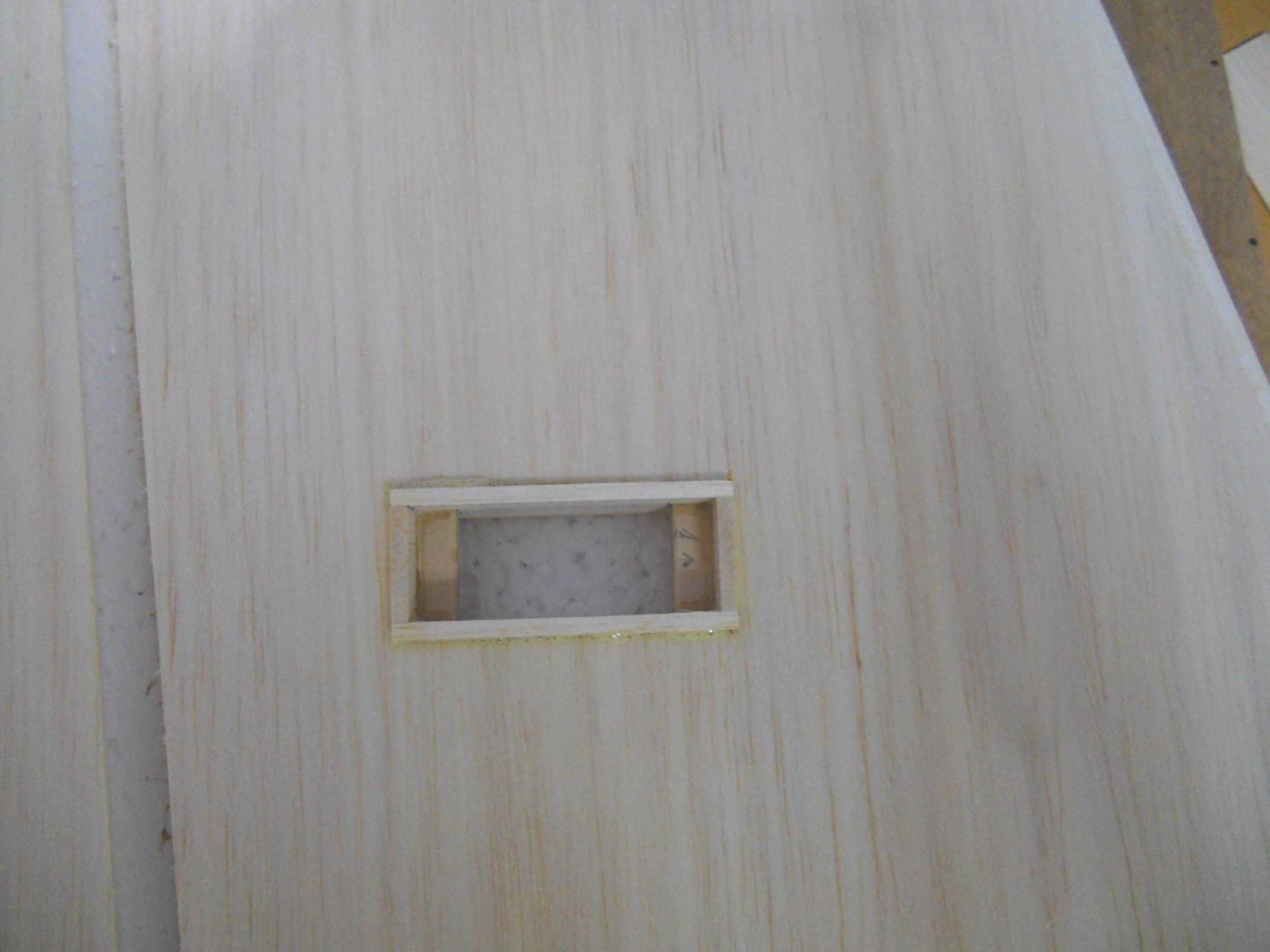

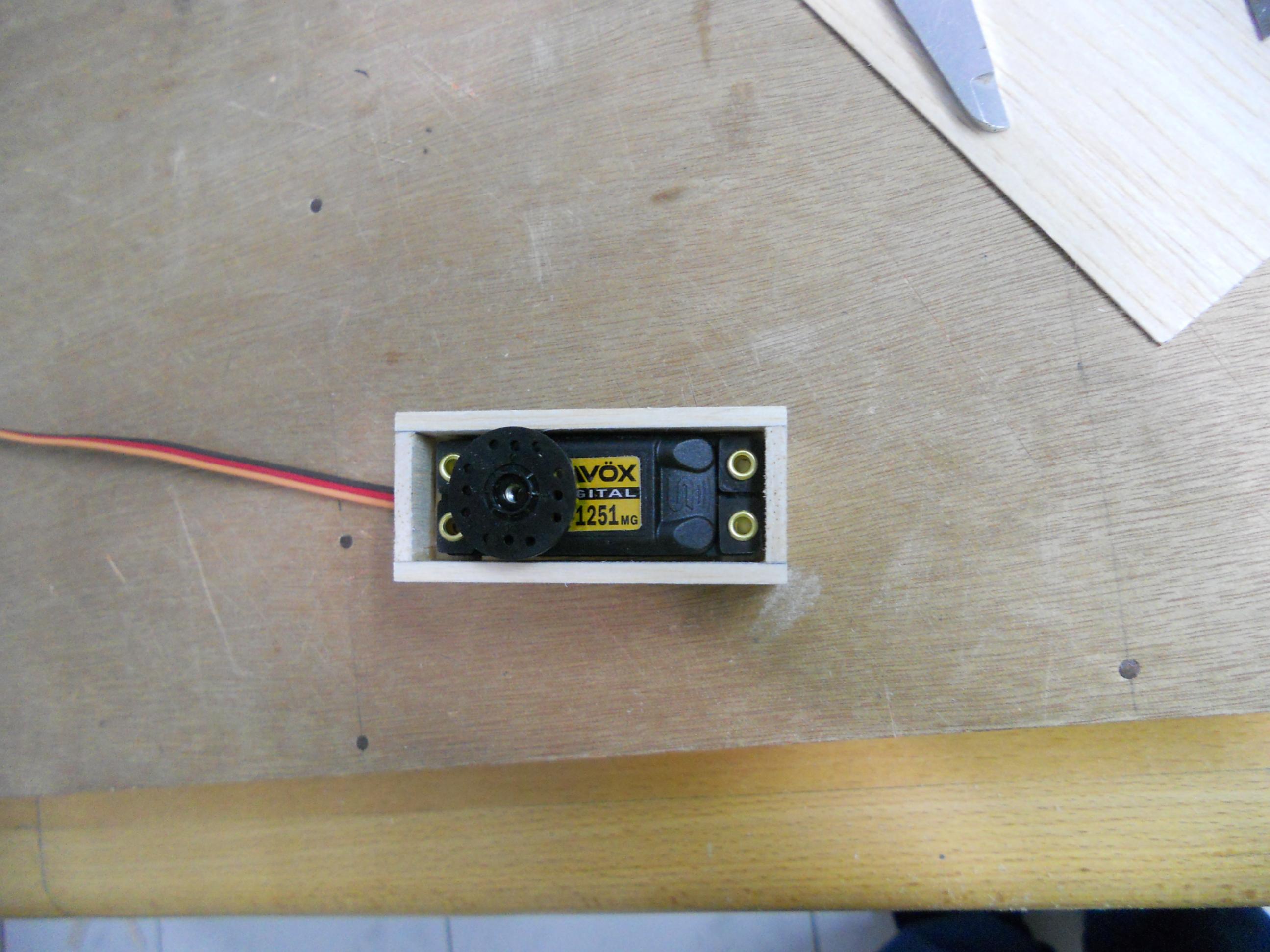

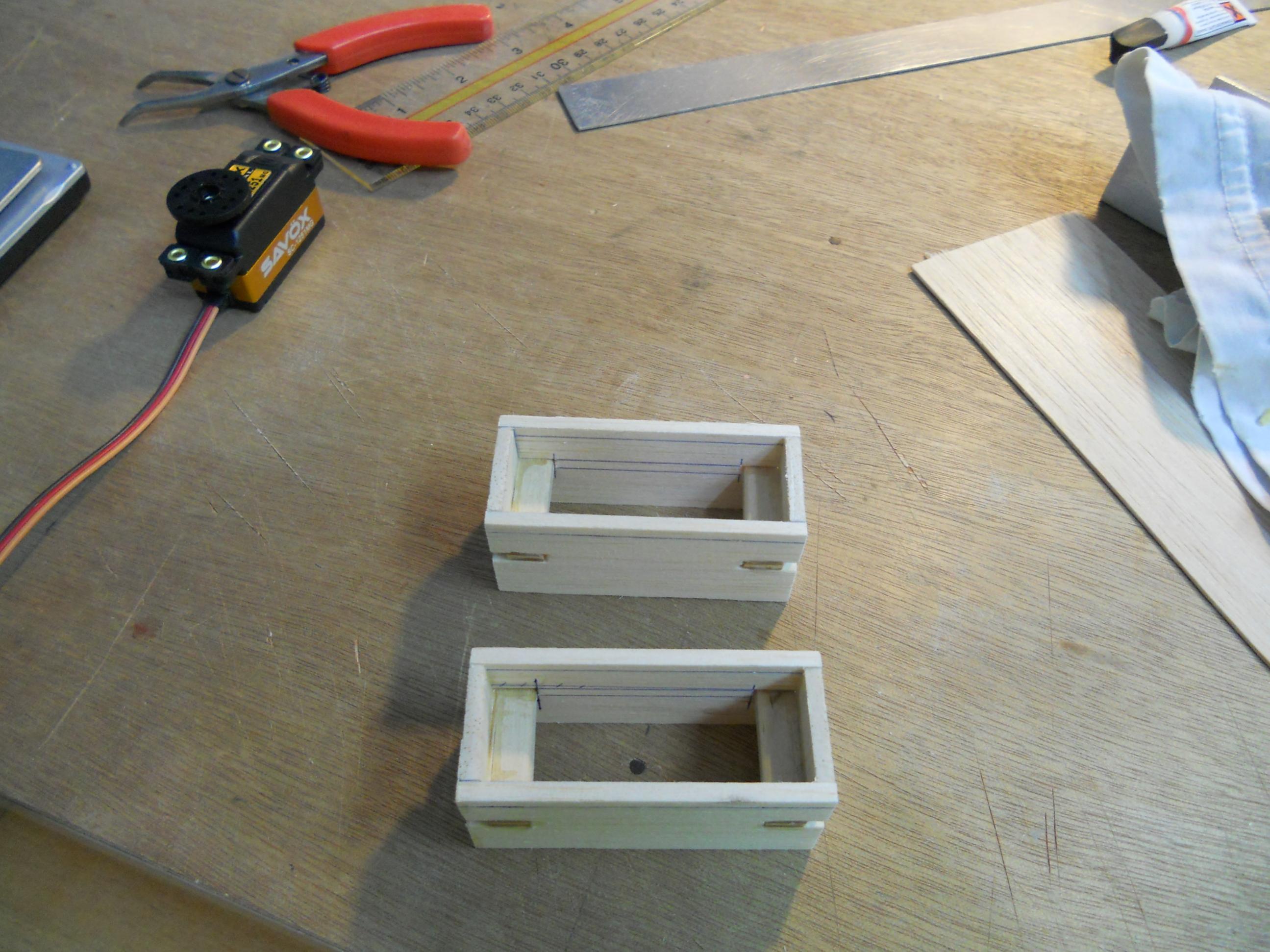

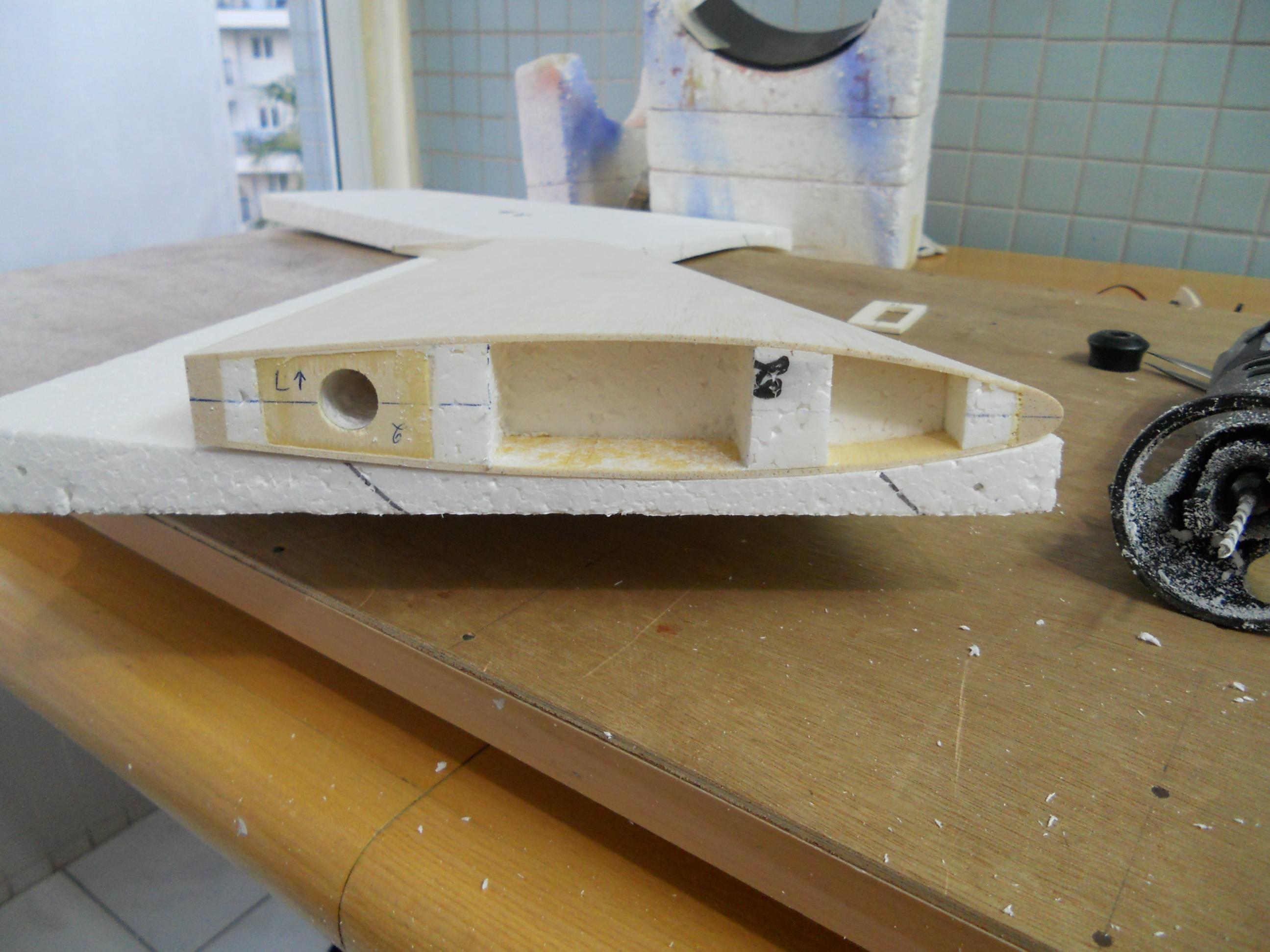

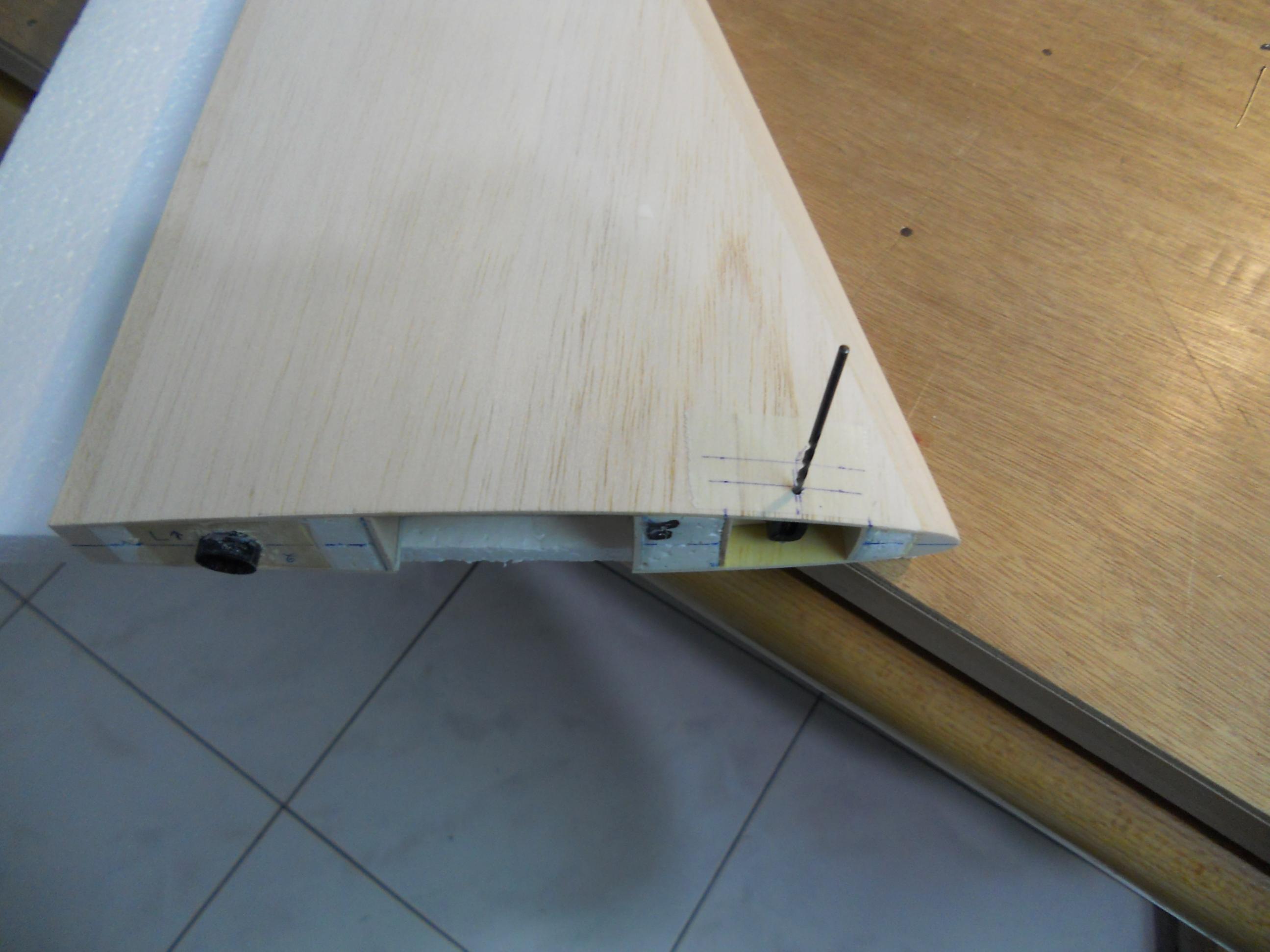

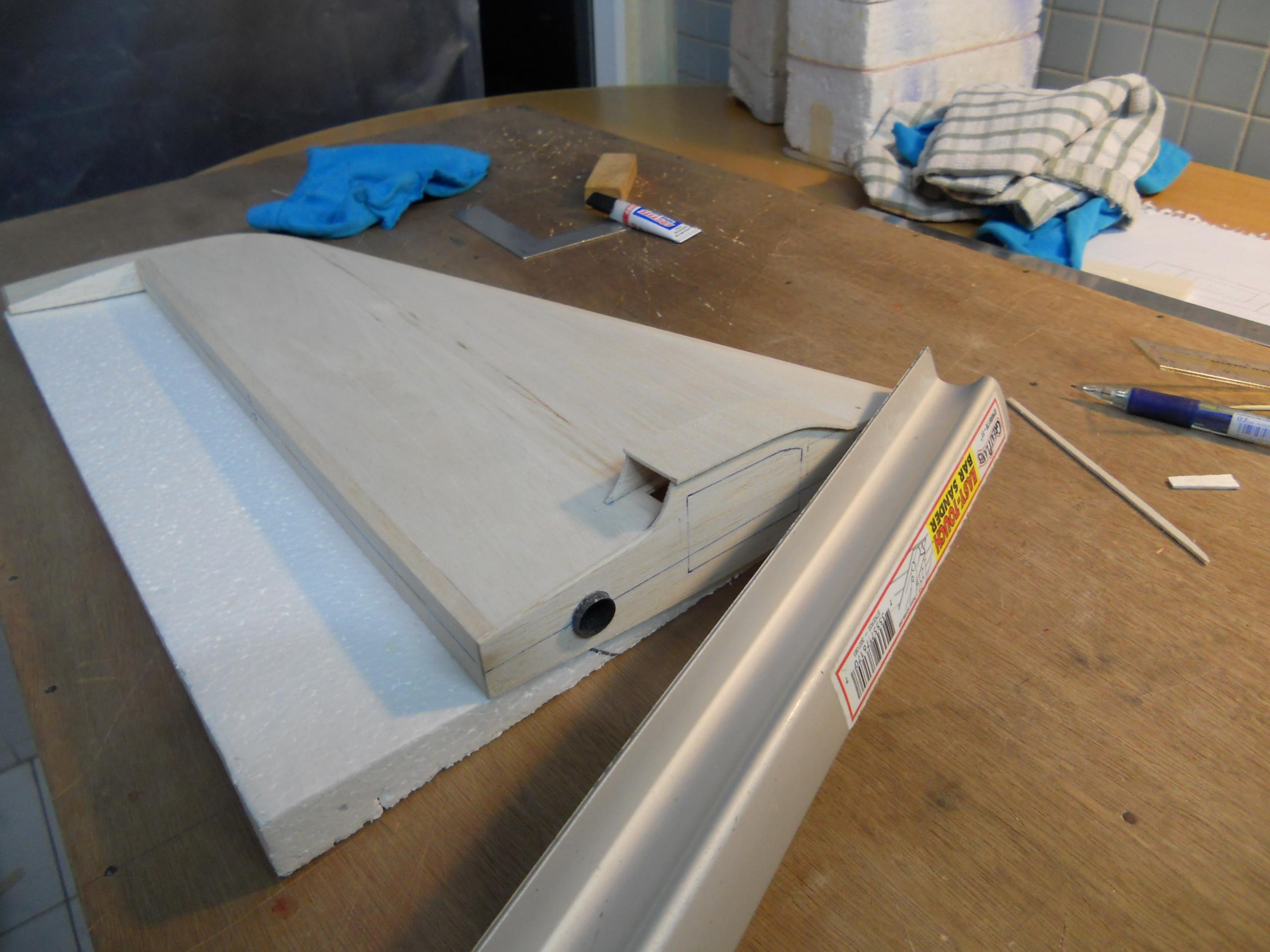

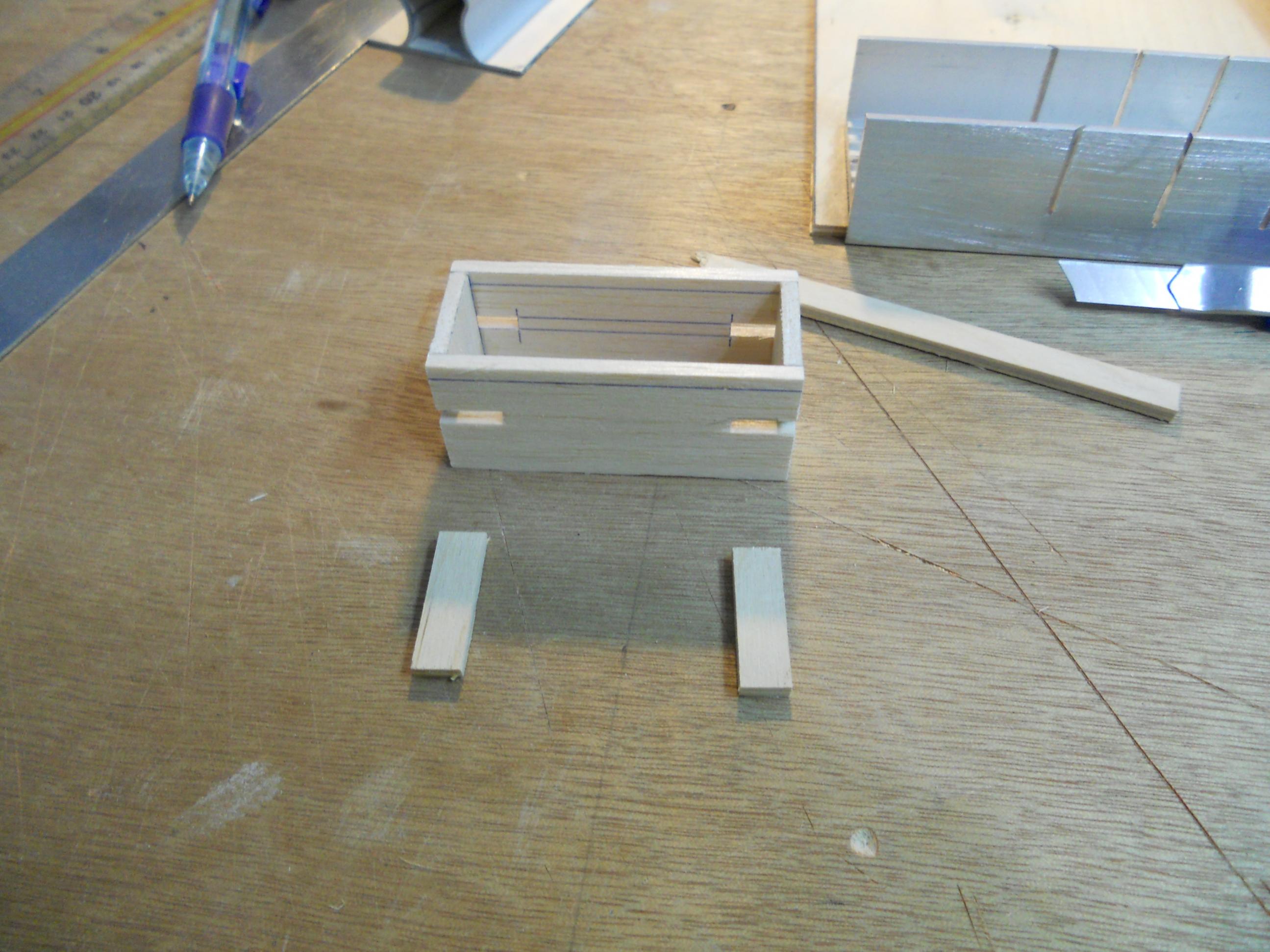

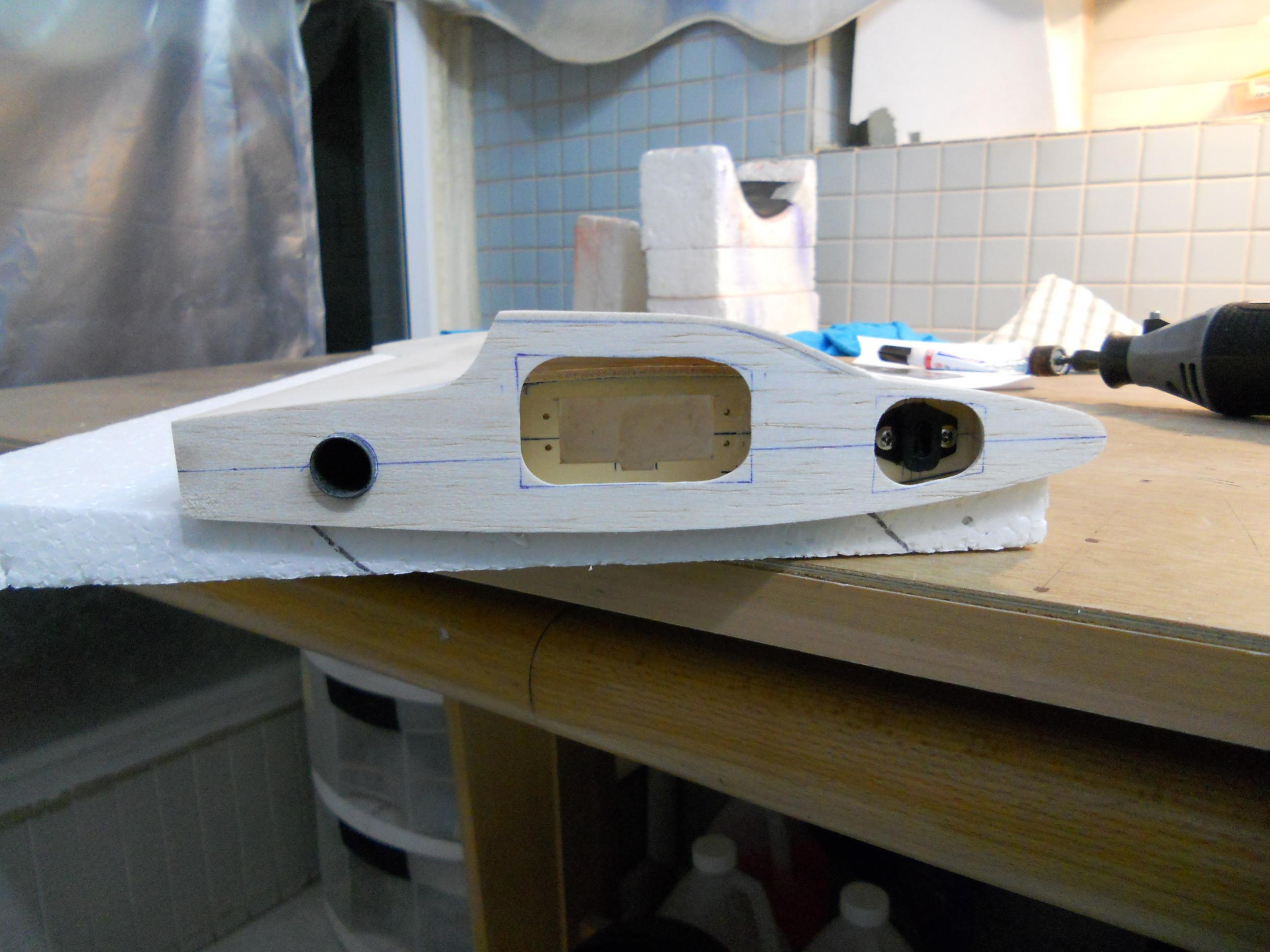

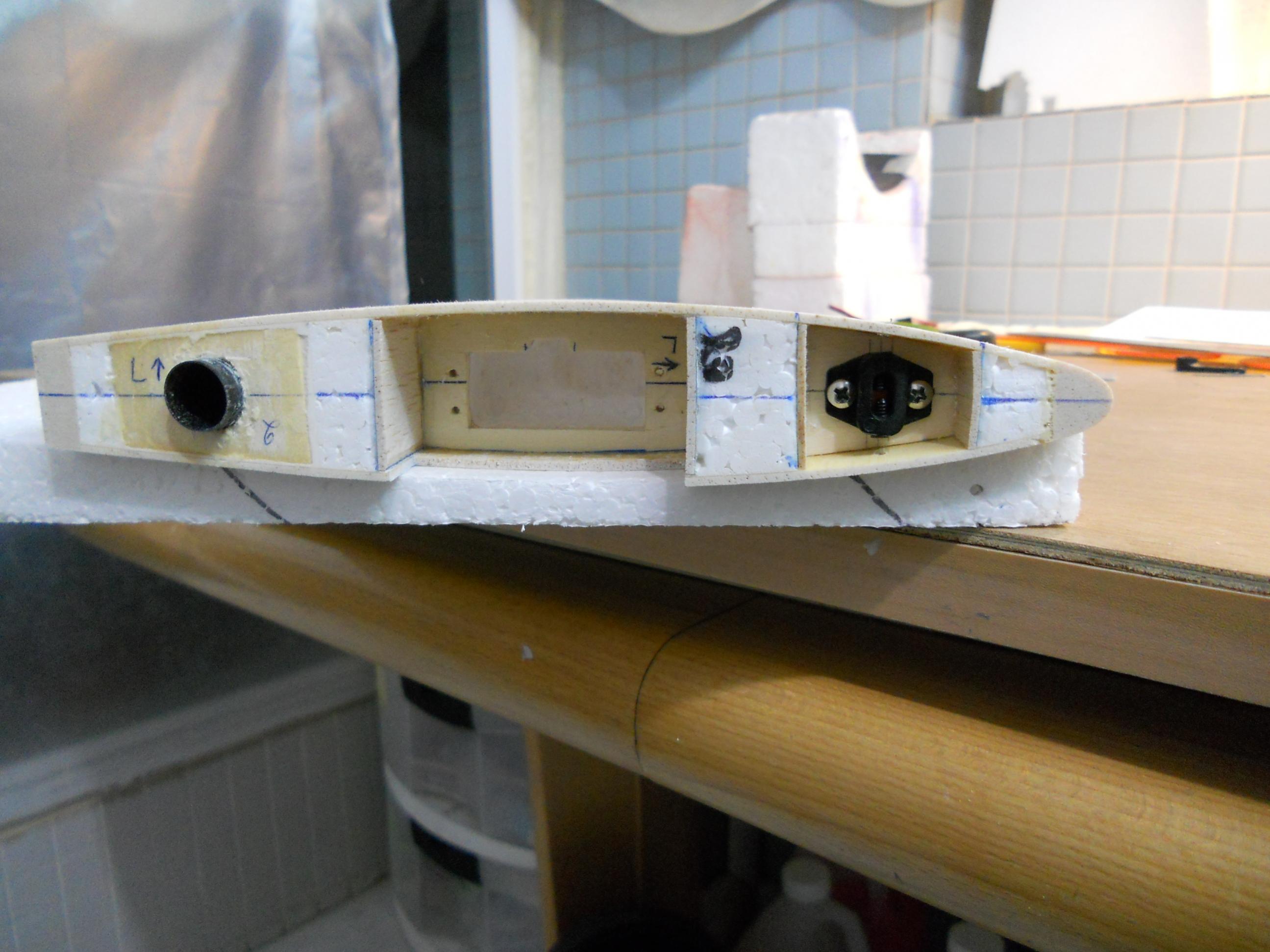

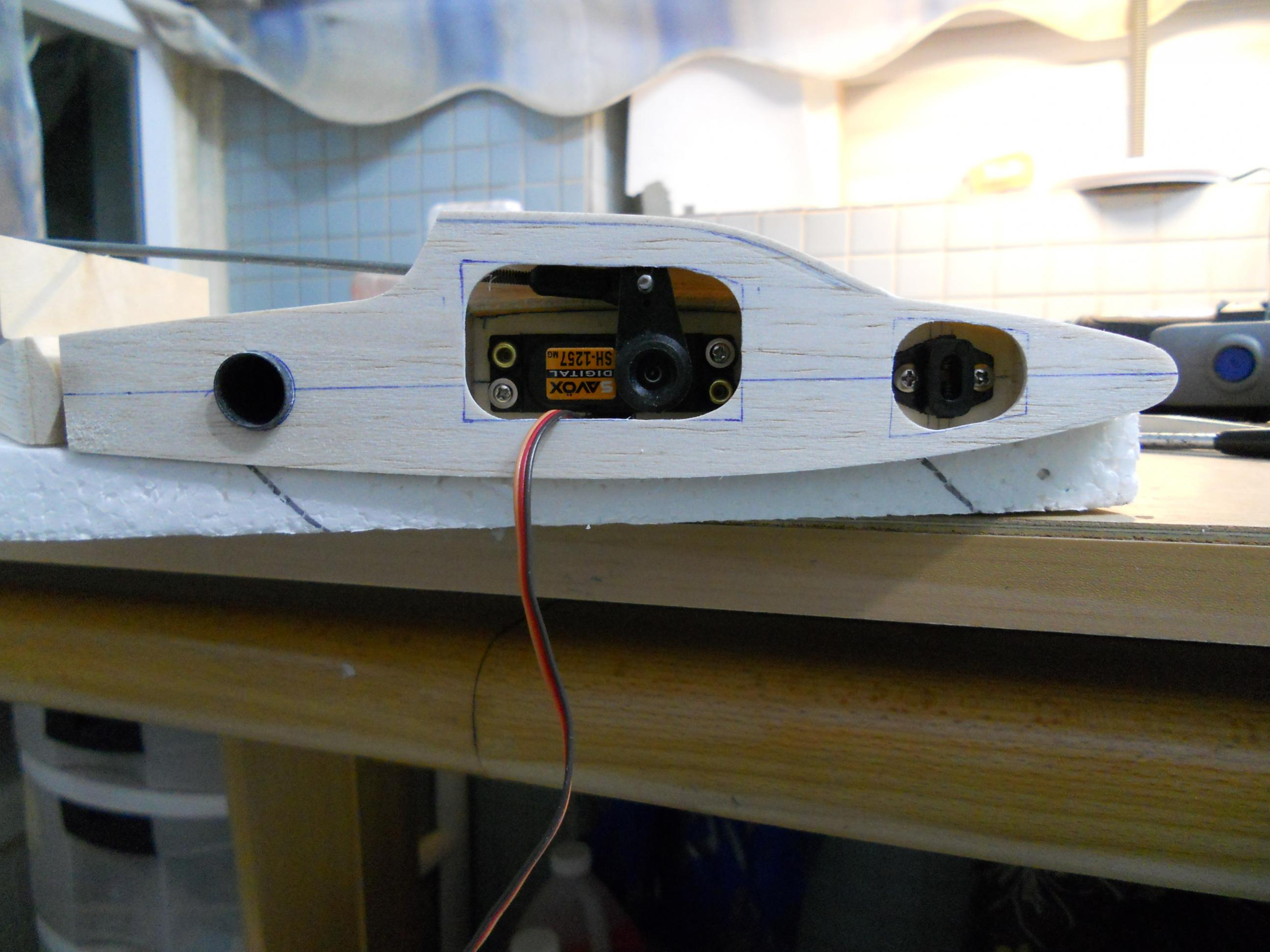

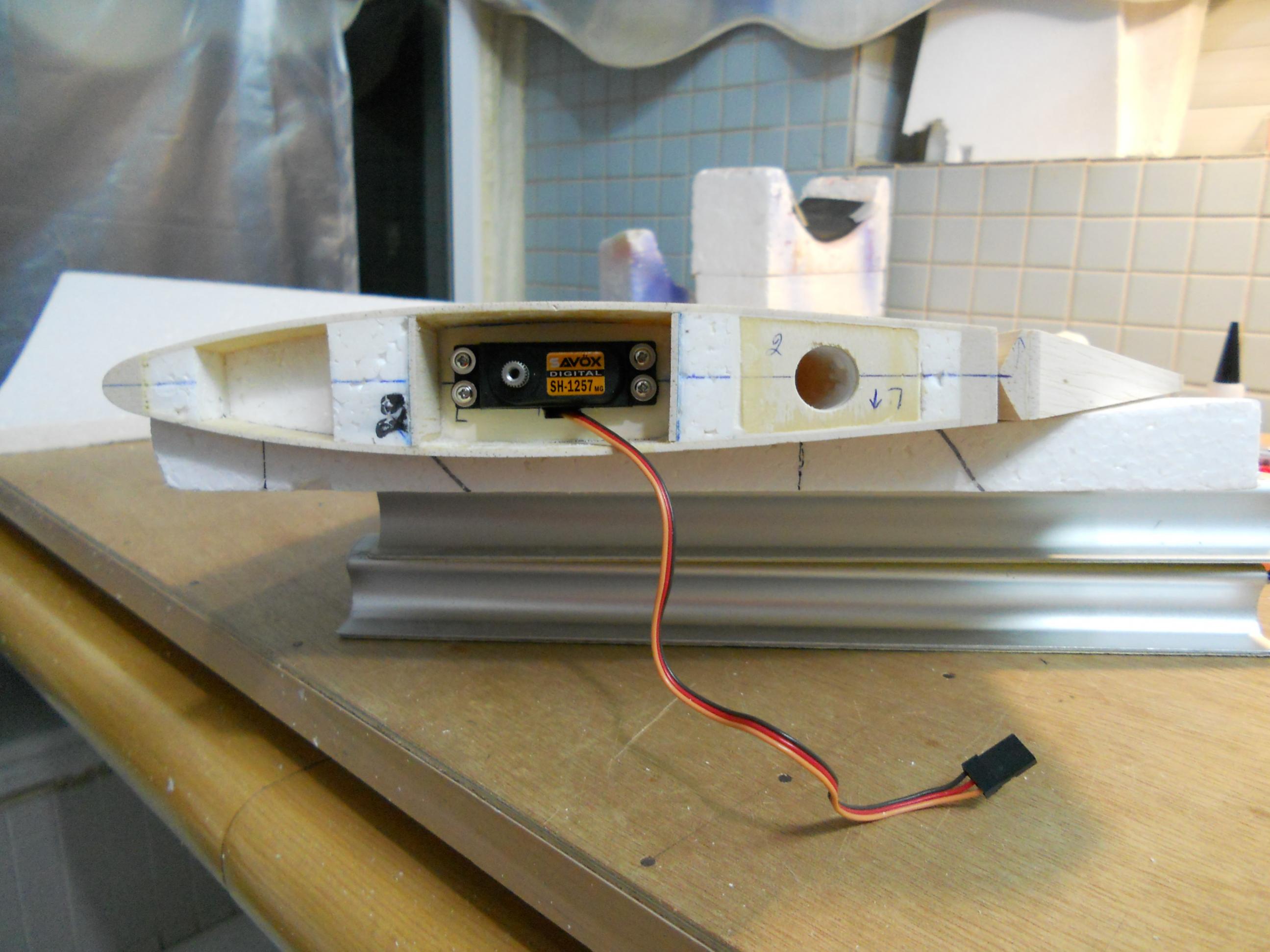

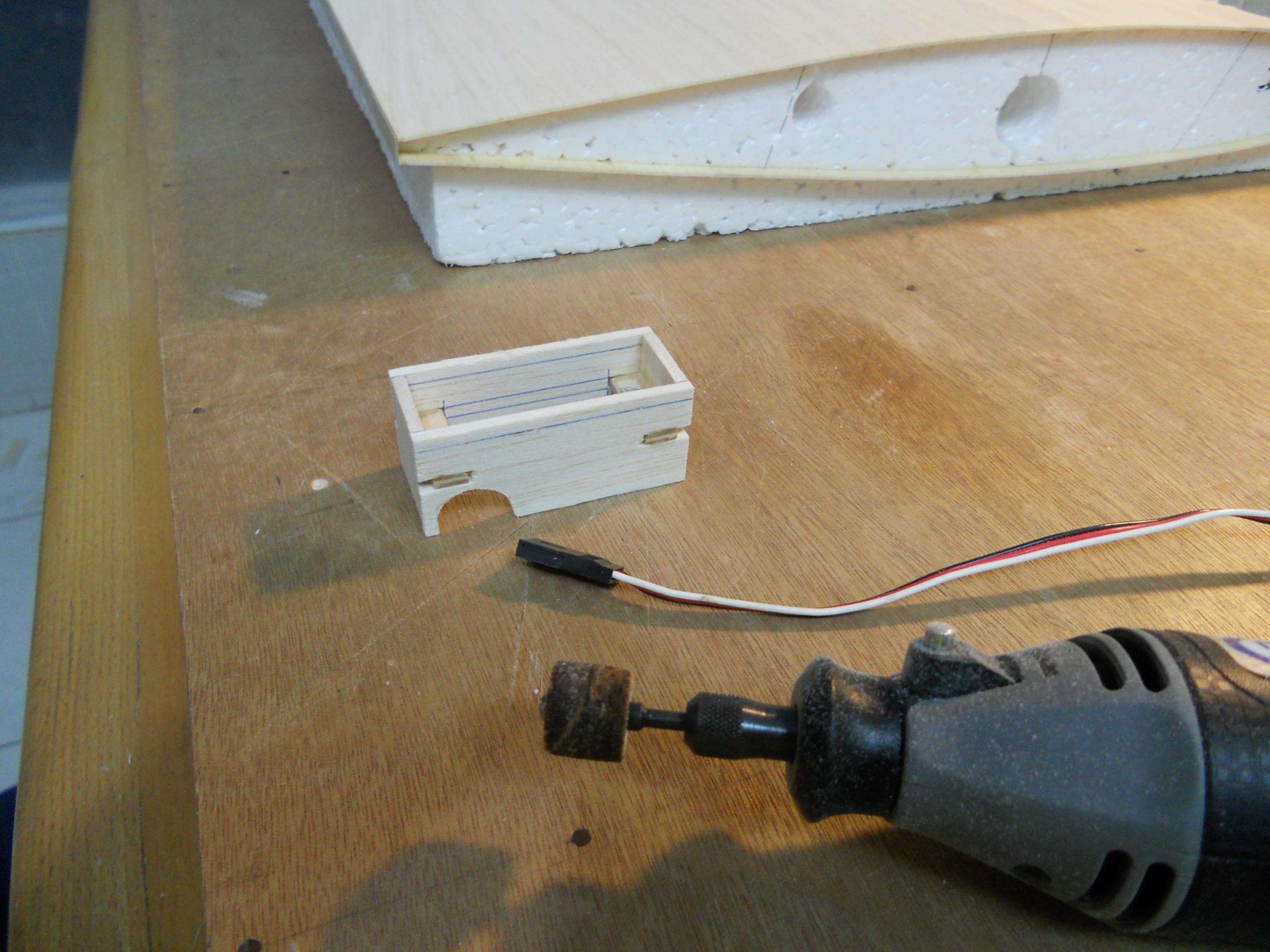

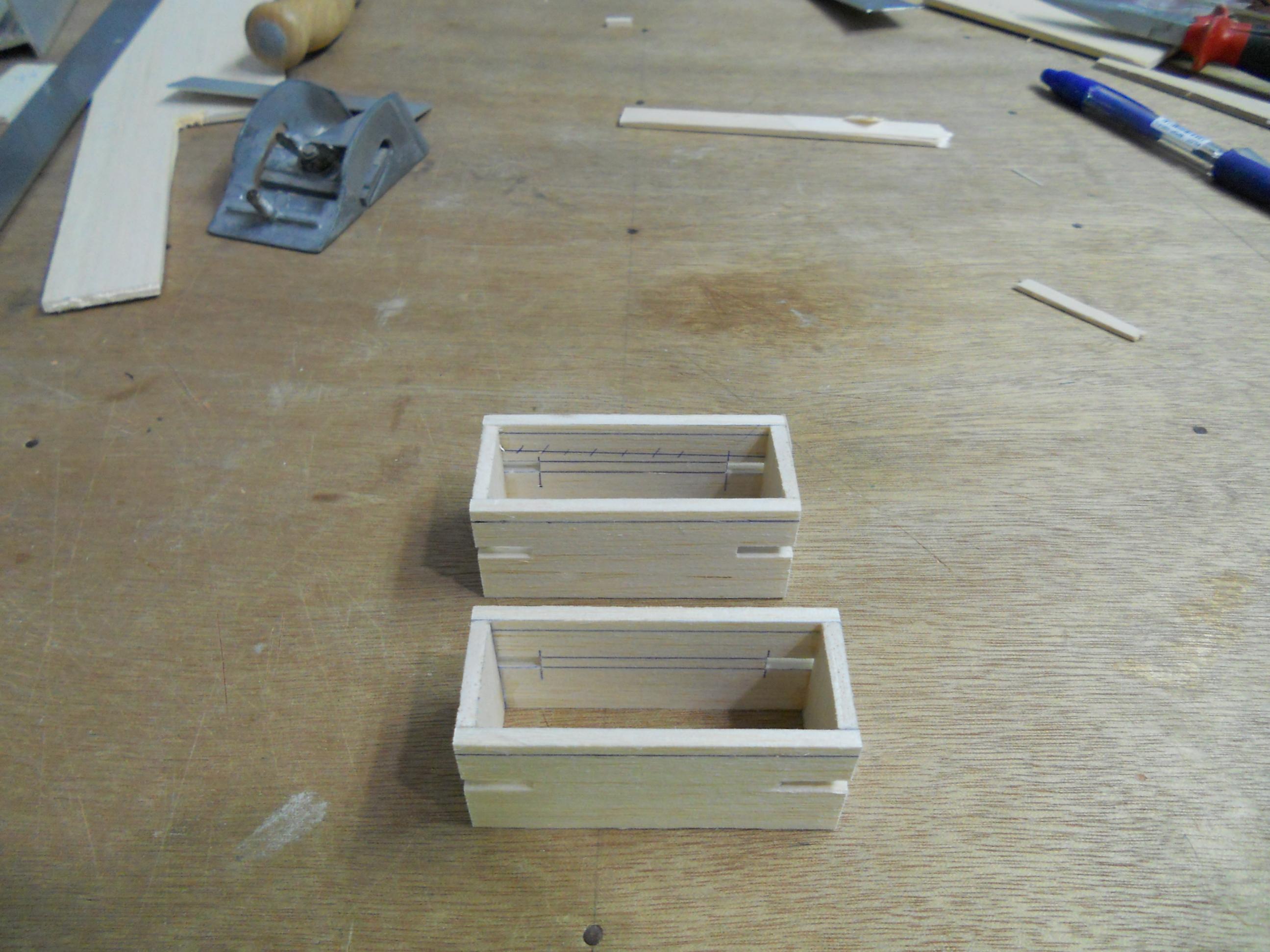

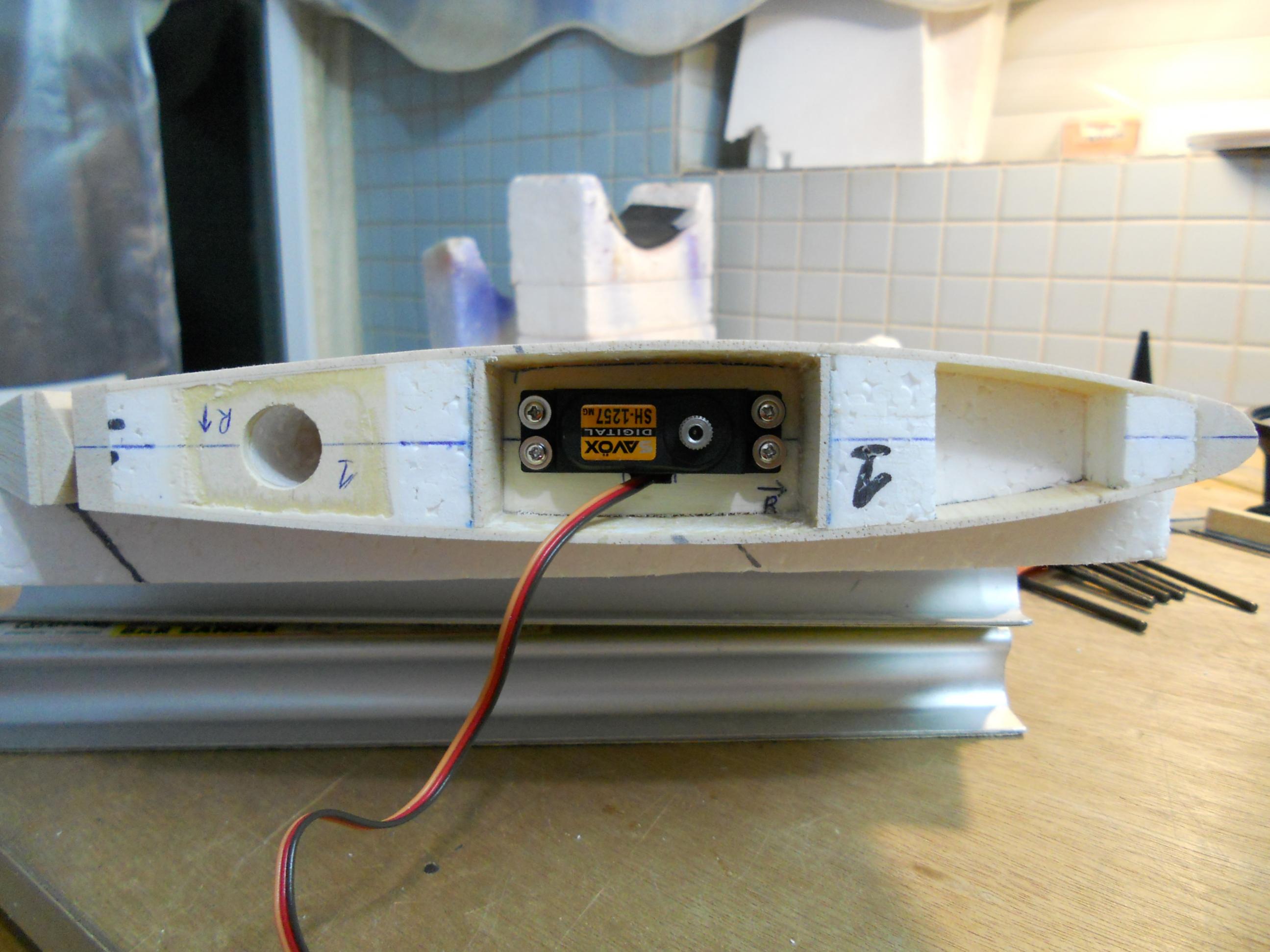

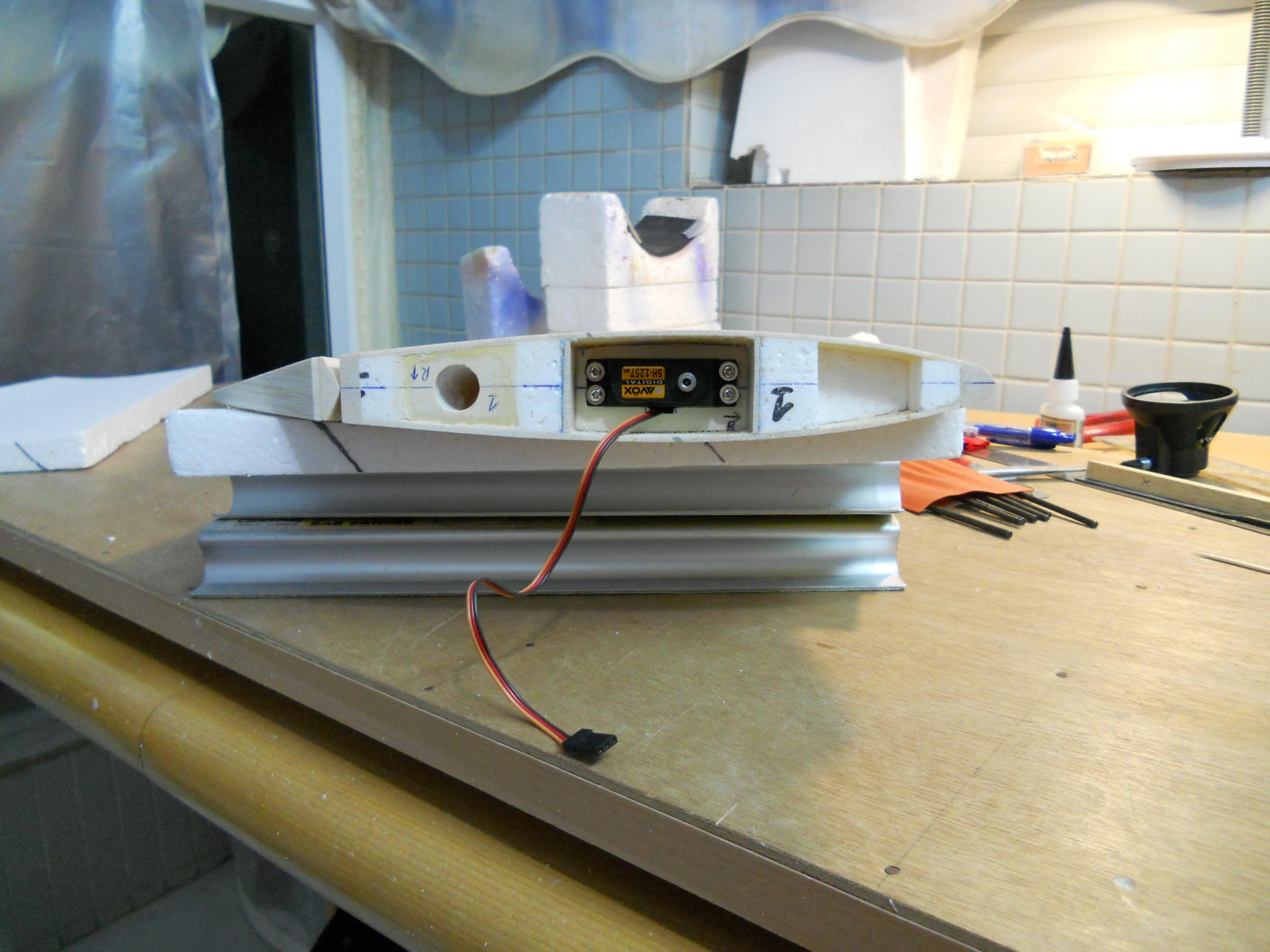

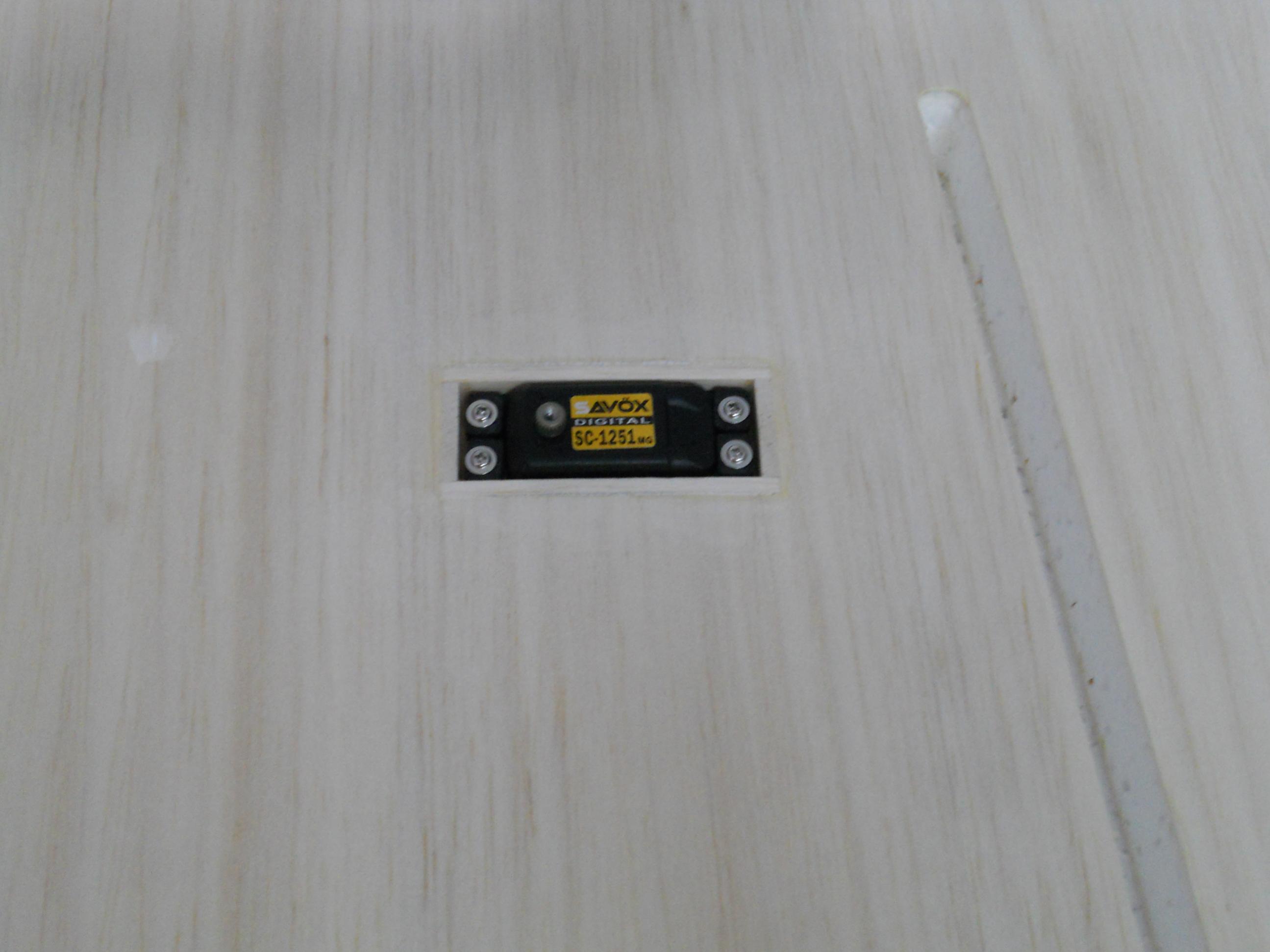

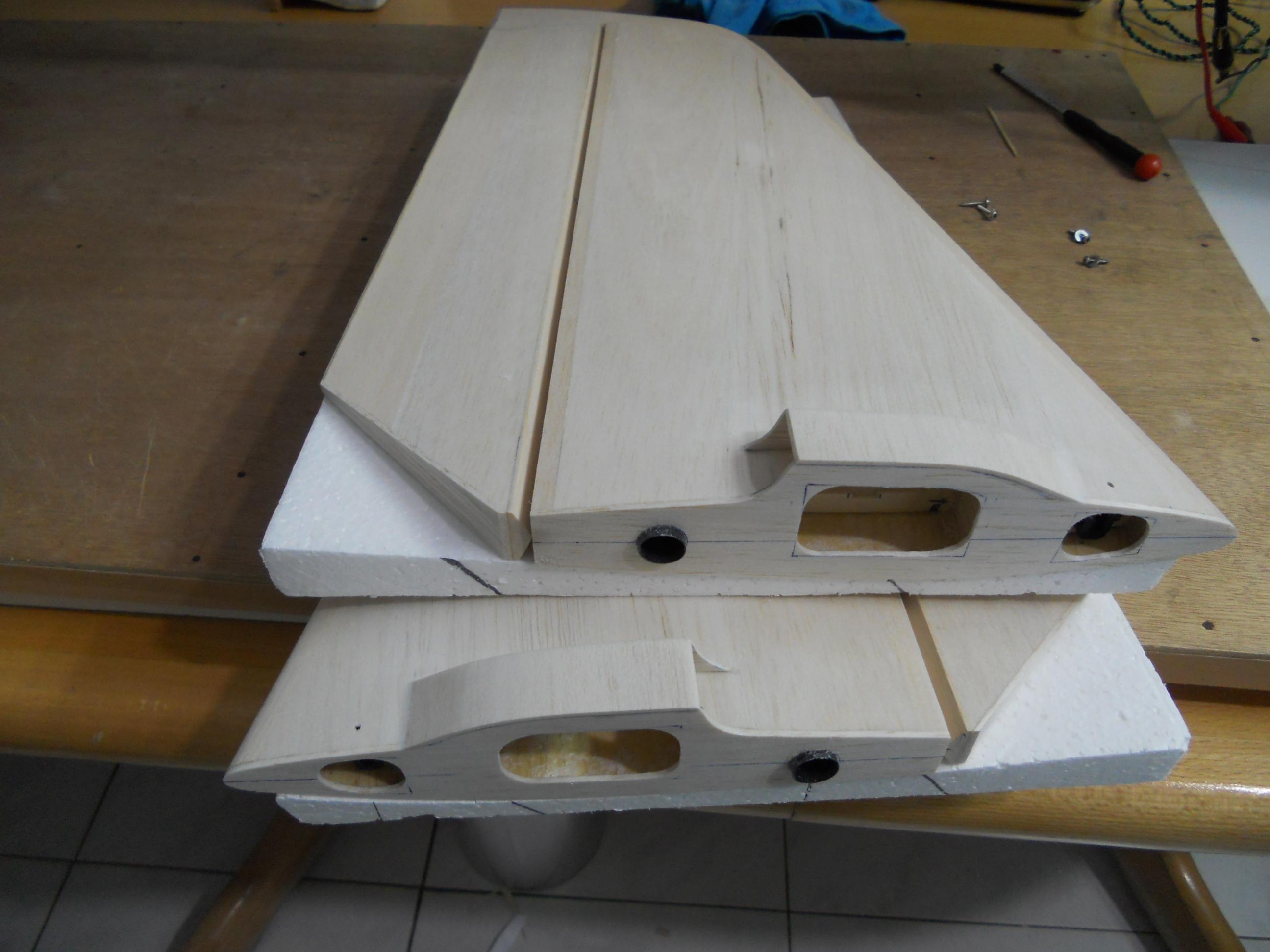

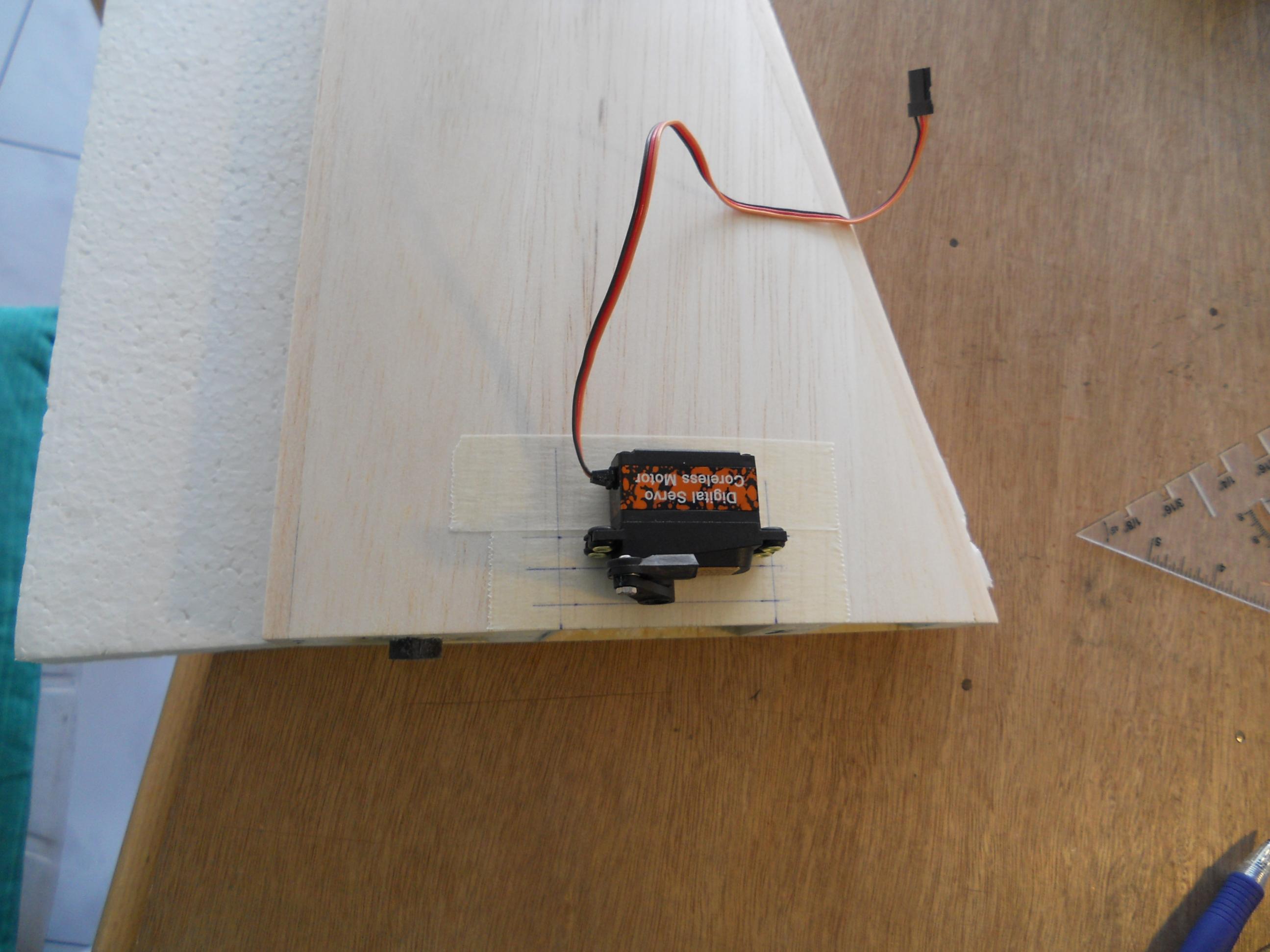

תושבות הסרוו של ההגה גובה ( דיקט צפצפה ) ממוקמות בשורש המייצב

**kobi** · 04-01-2015, 22:27:43

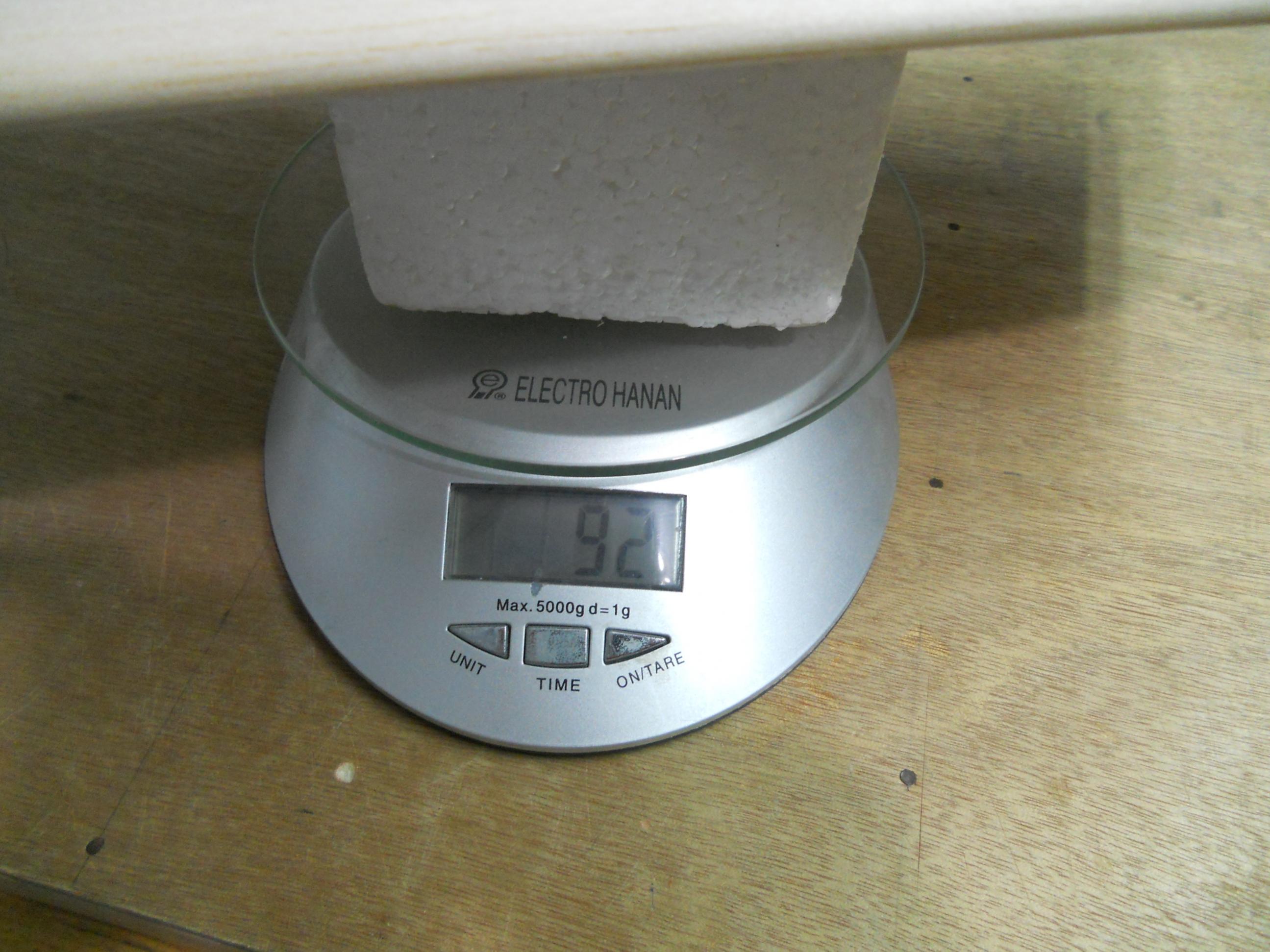

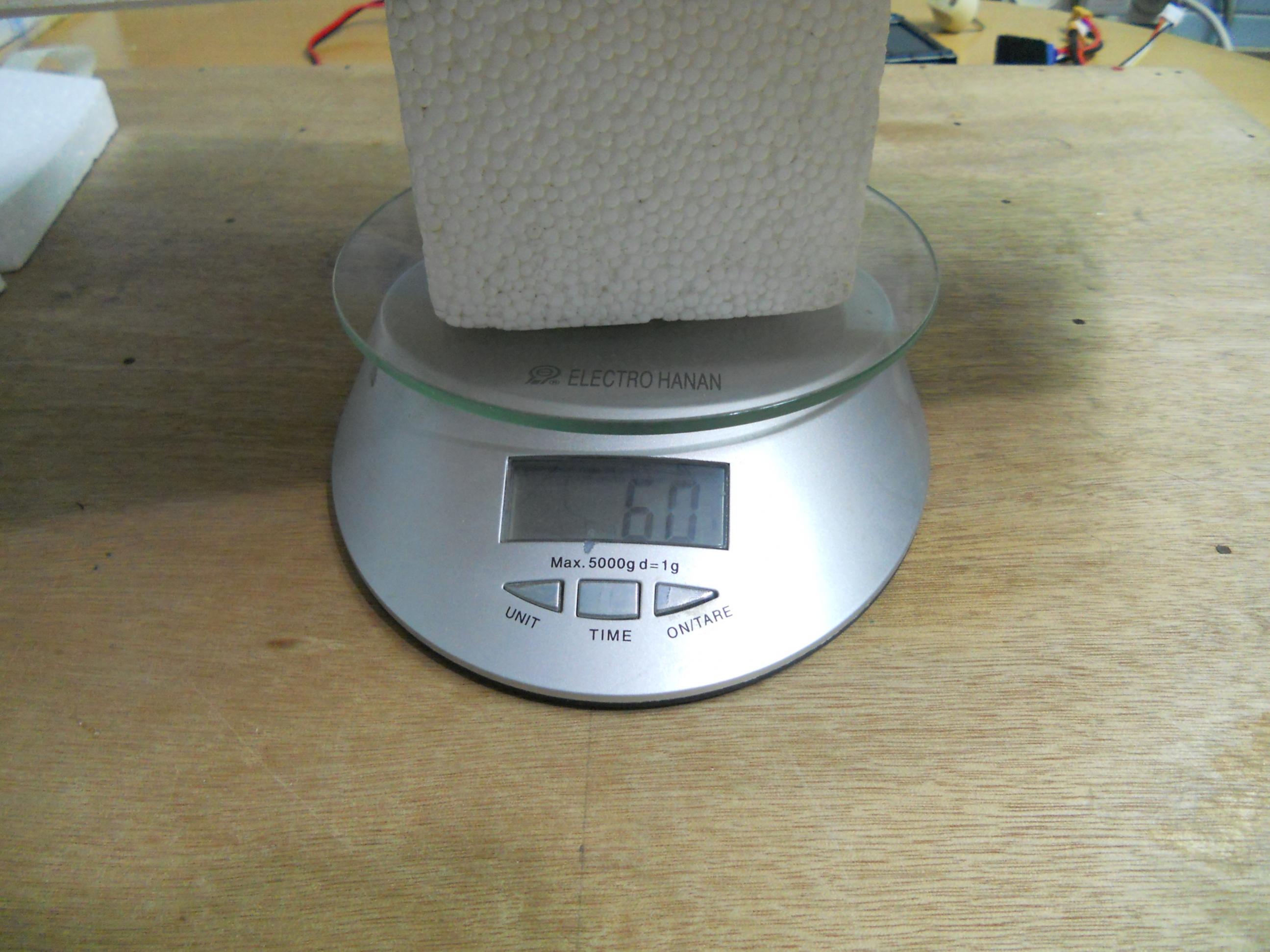

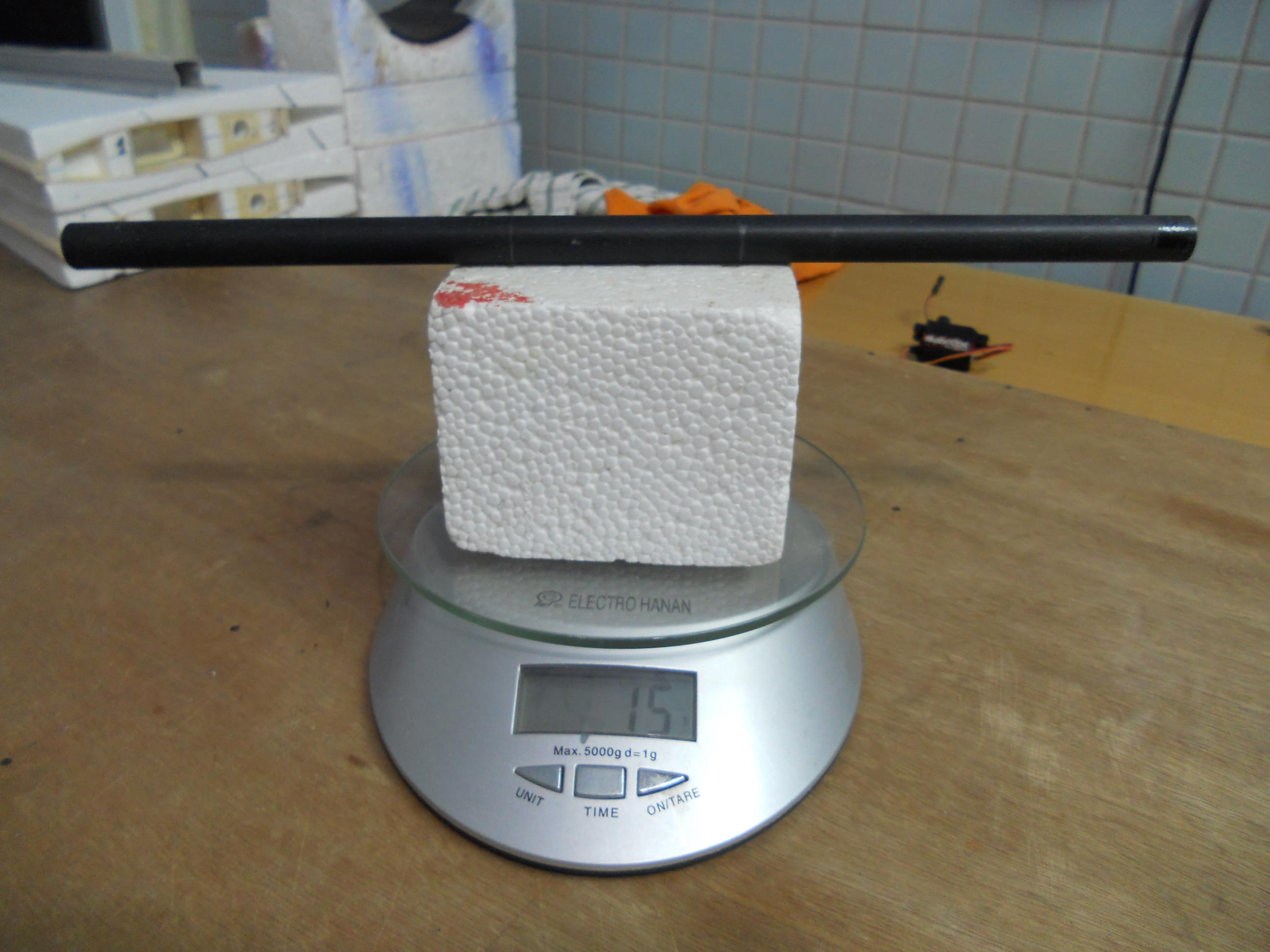

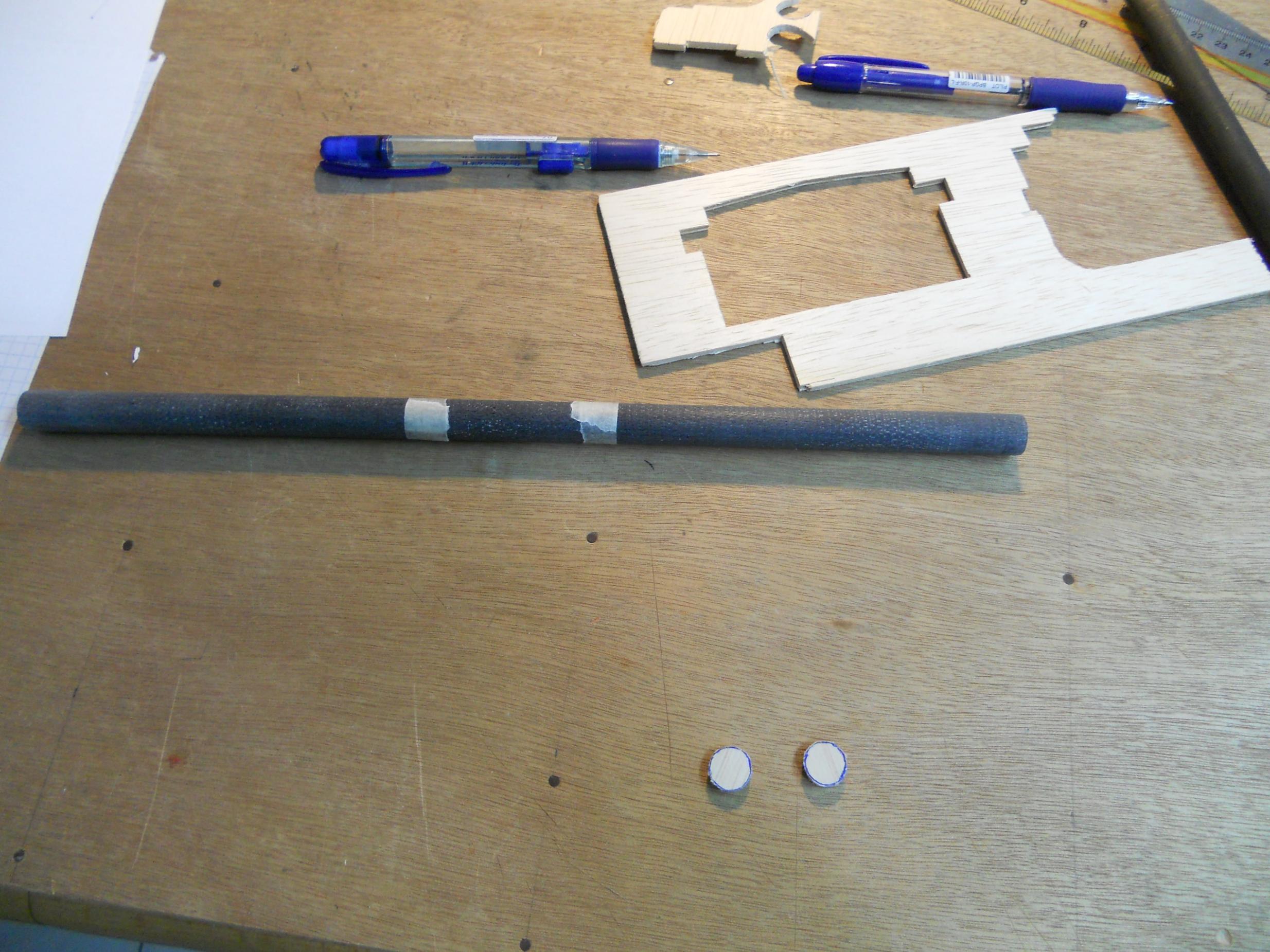

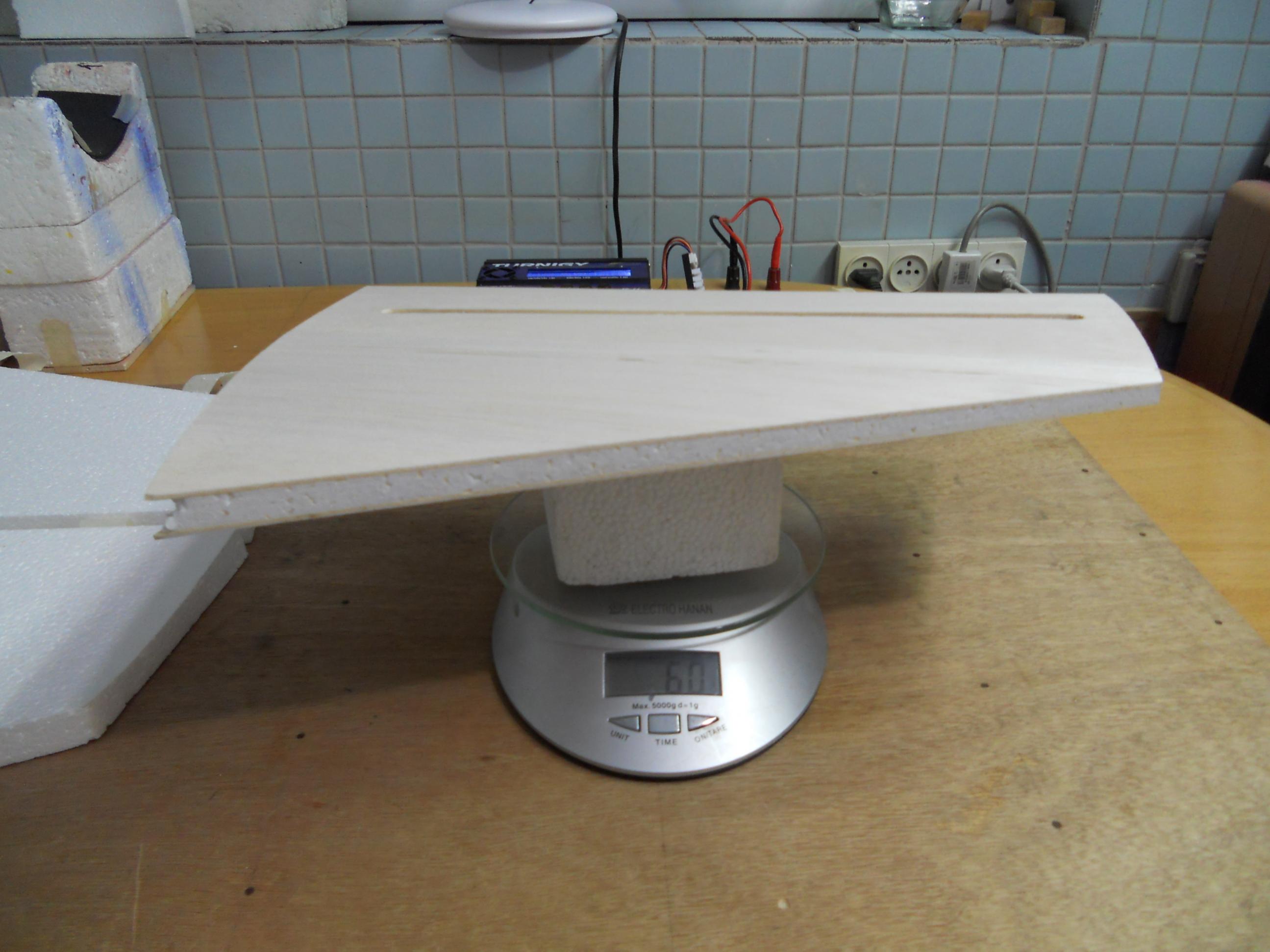

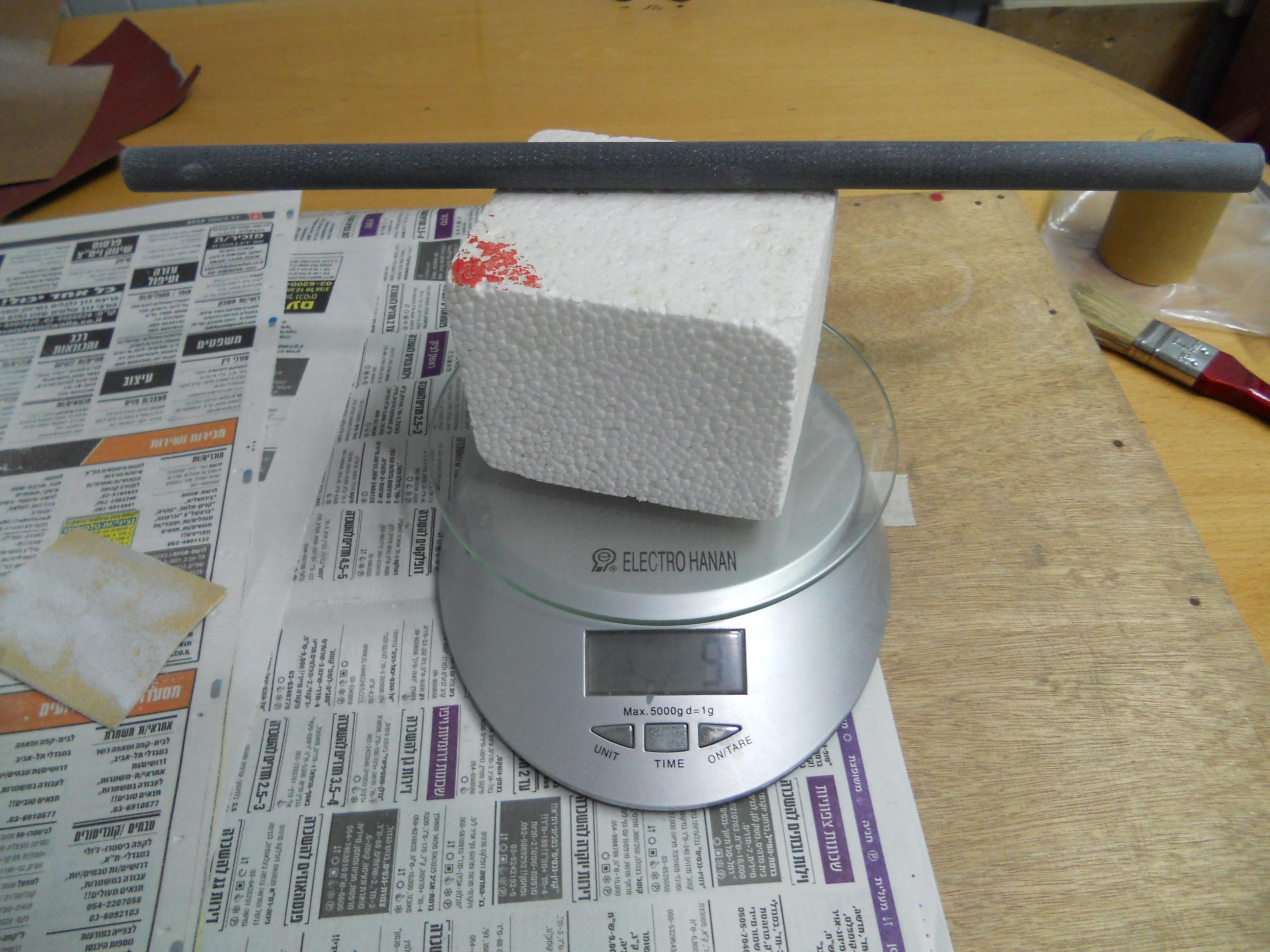

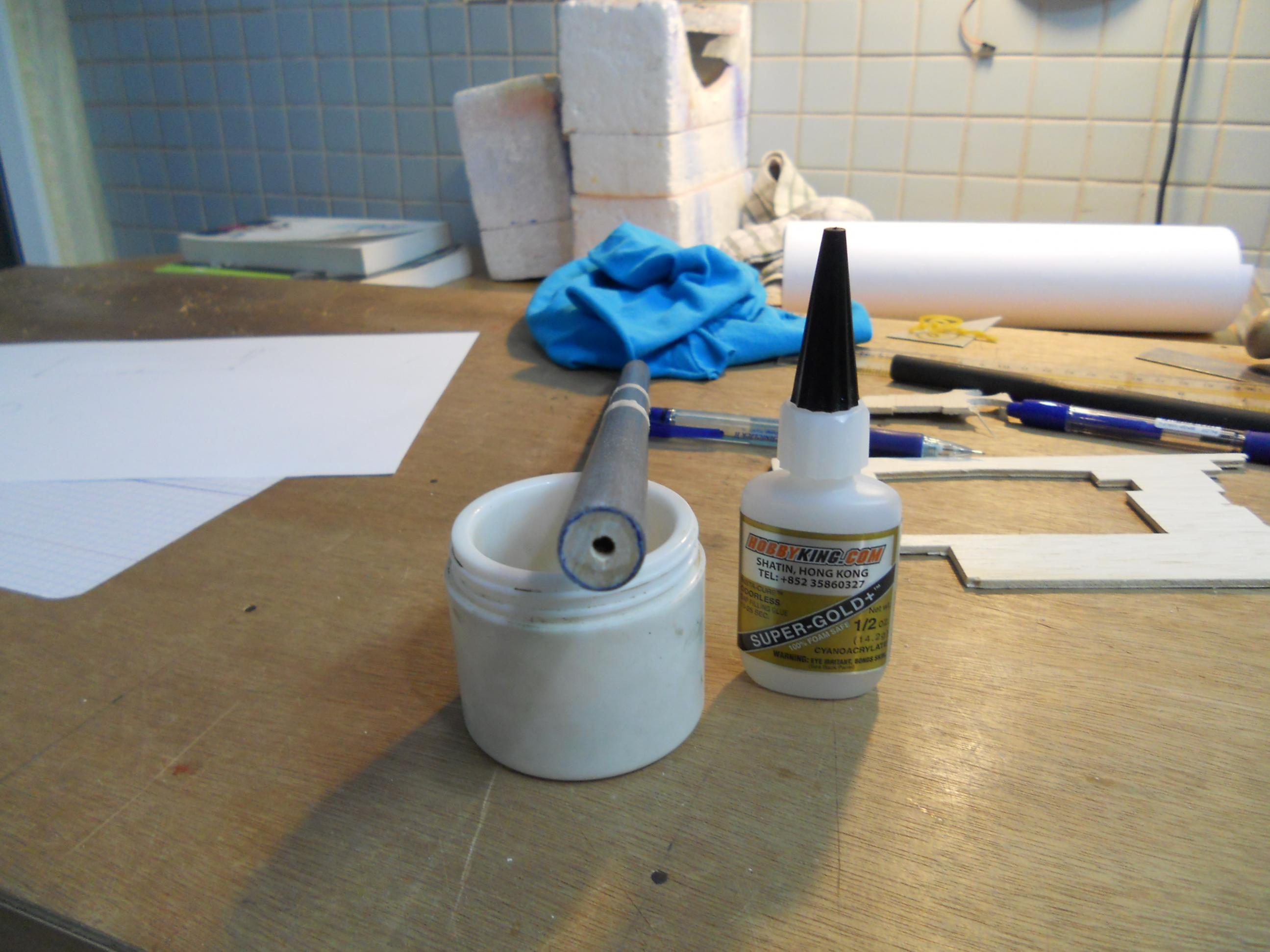

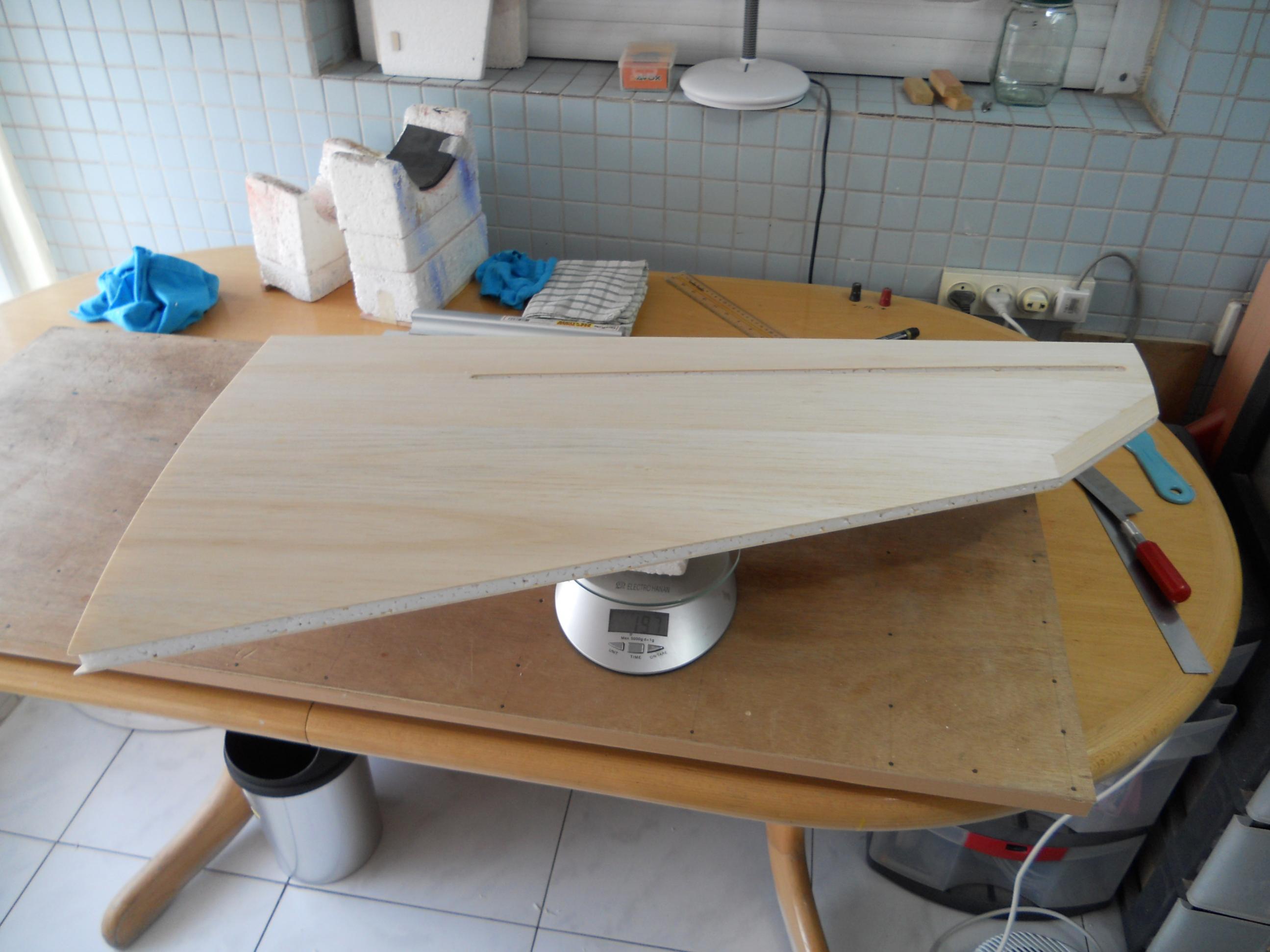

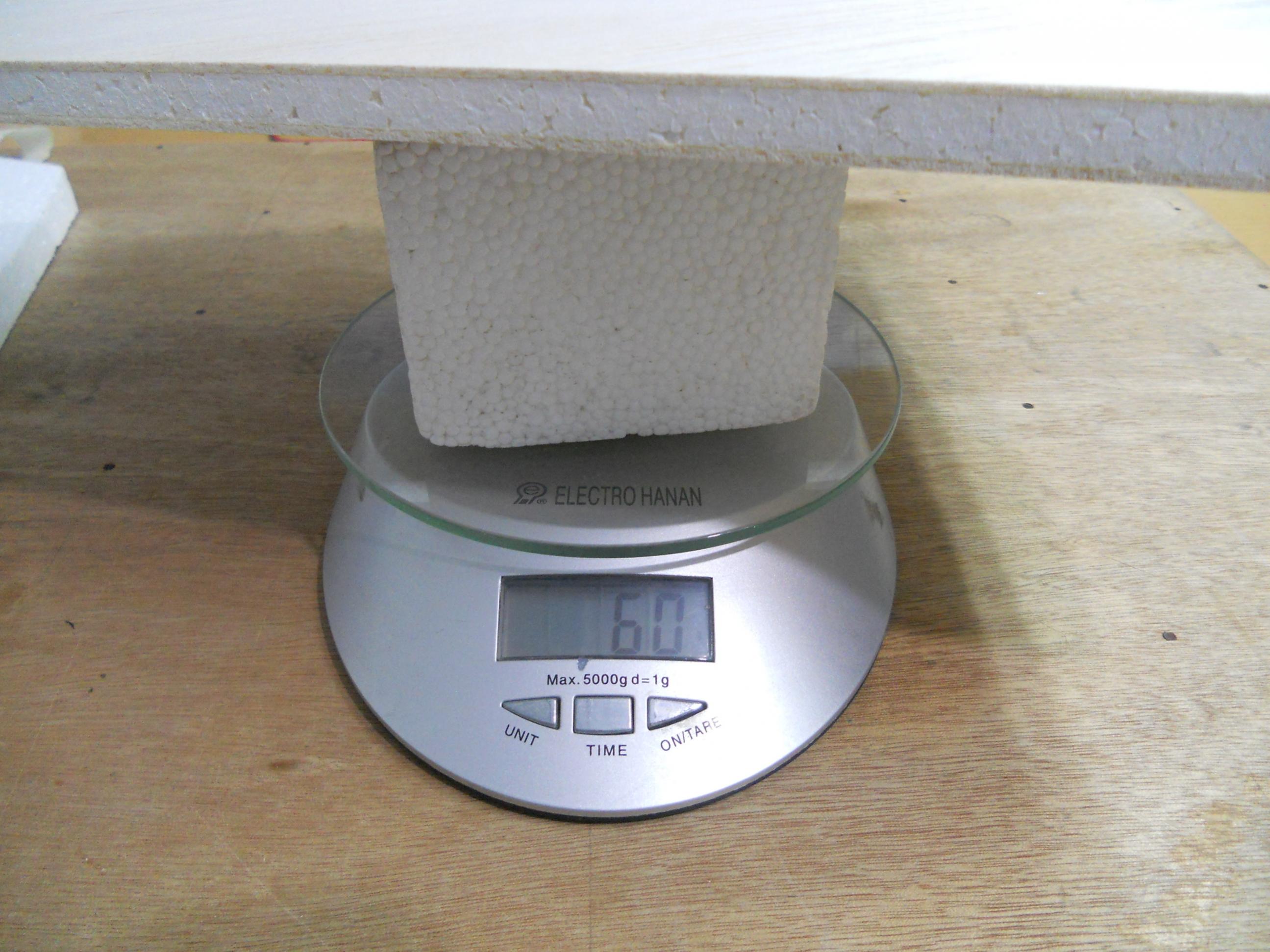

חיסכון 6 גר ( שיוף הצינור של מוט המייצב )

**kobi** · 04-01-2015, 22:34:52

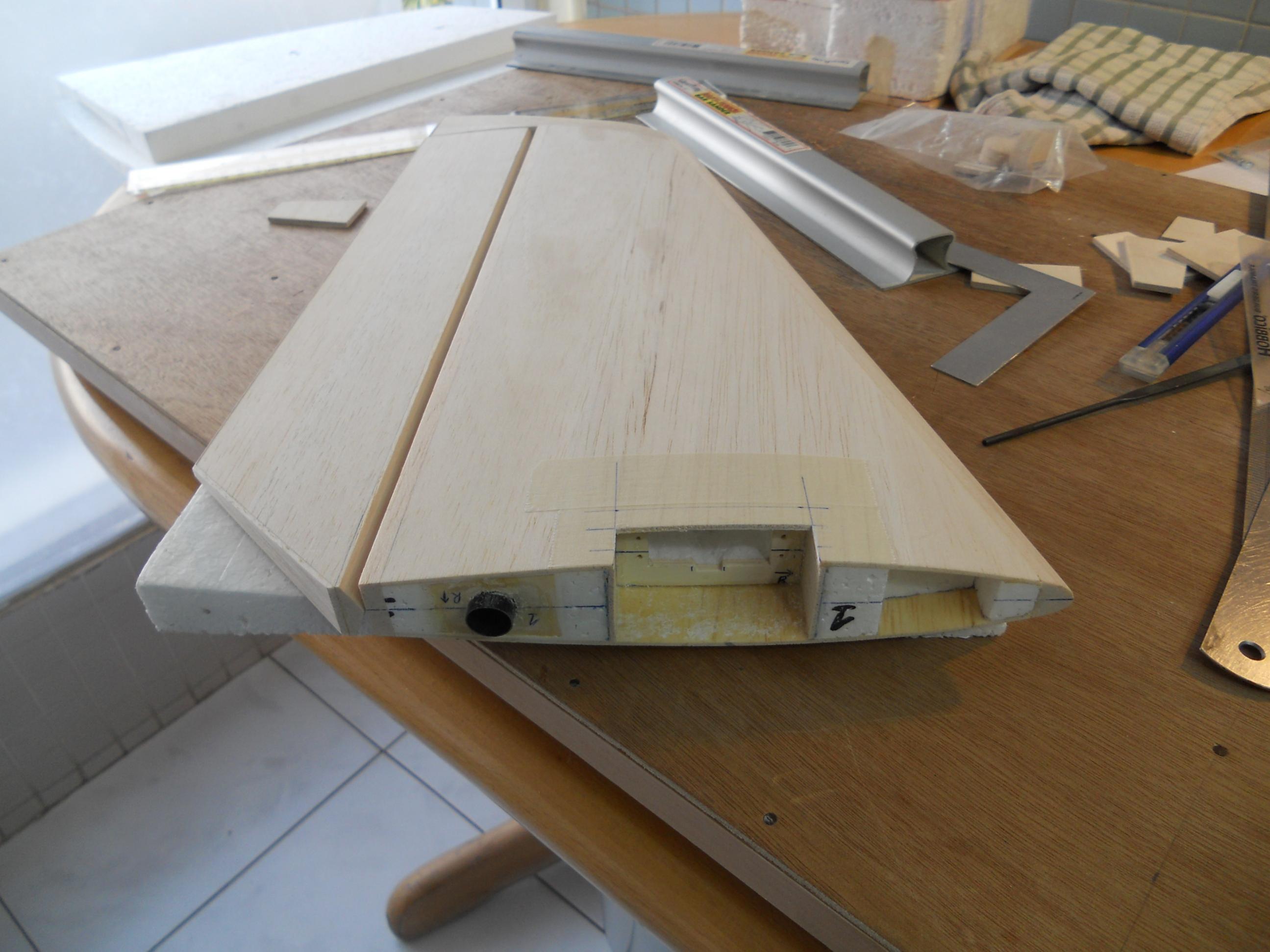

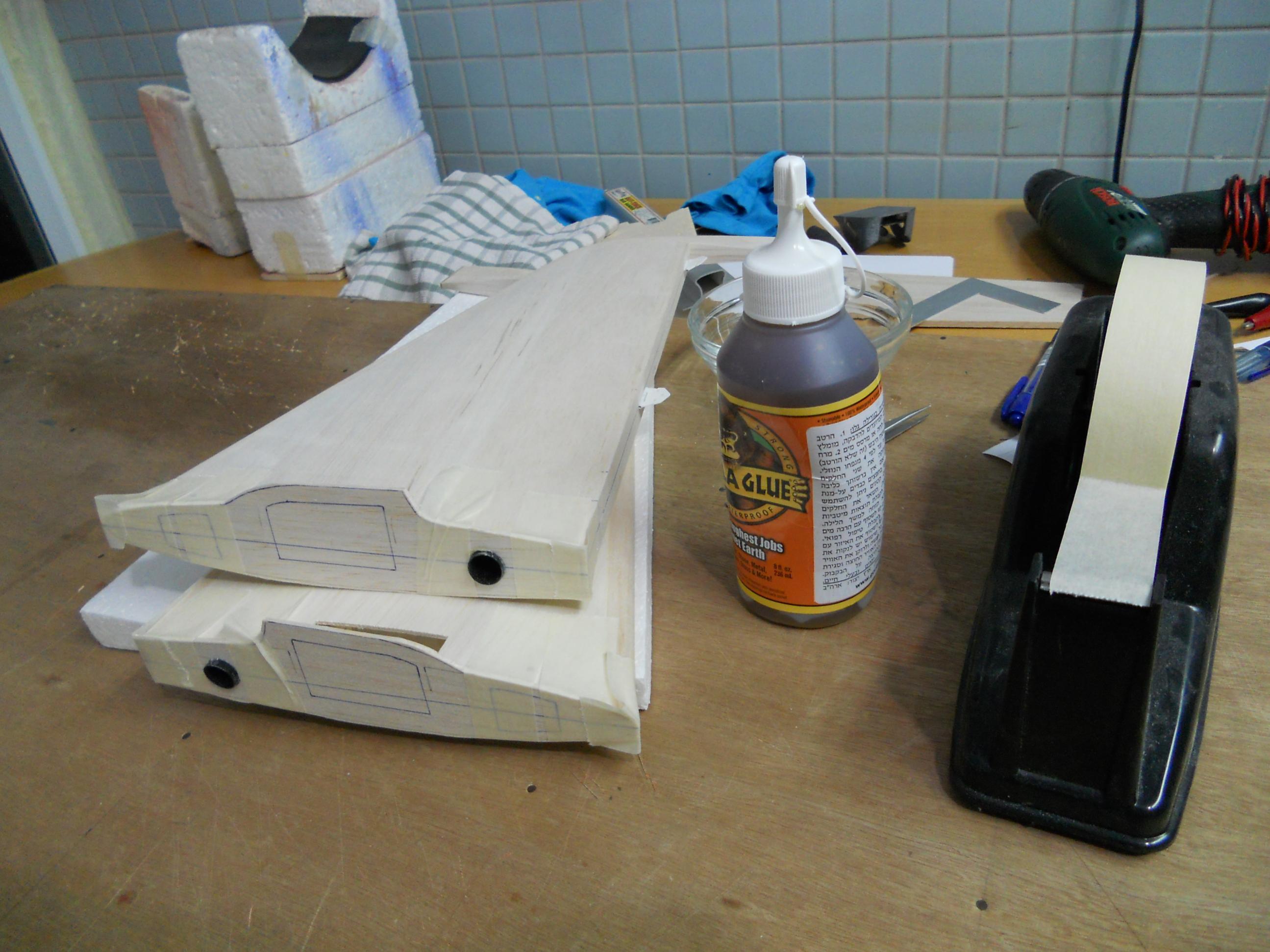

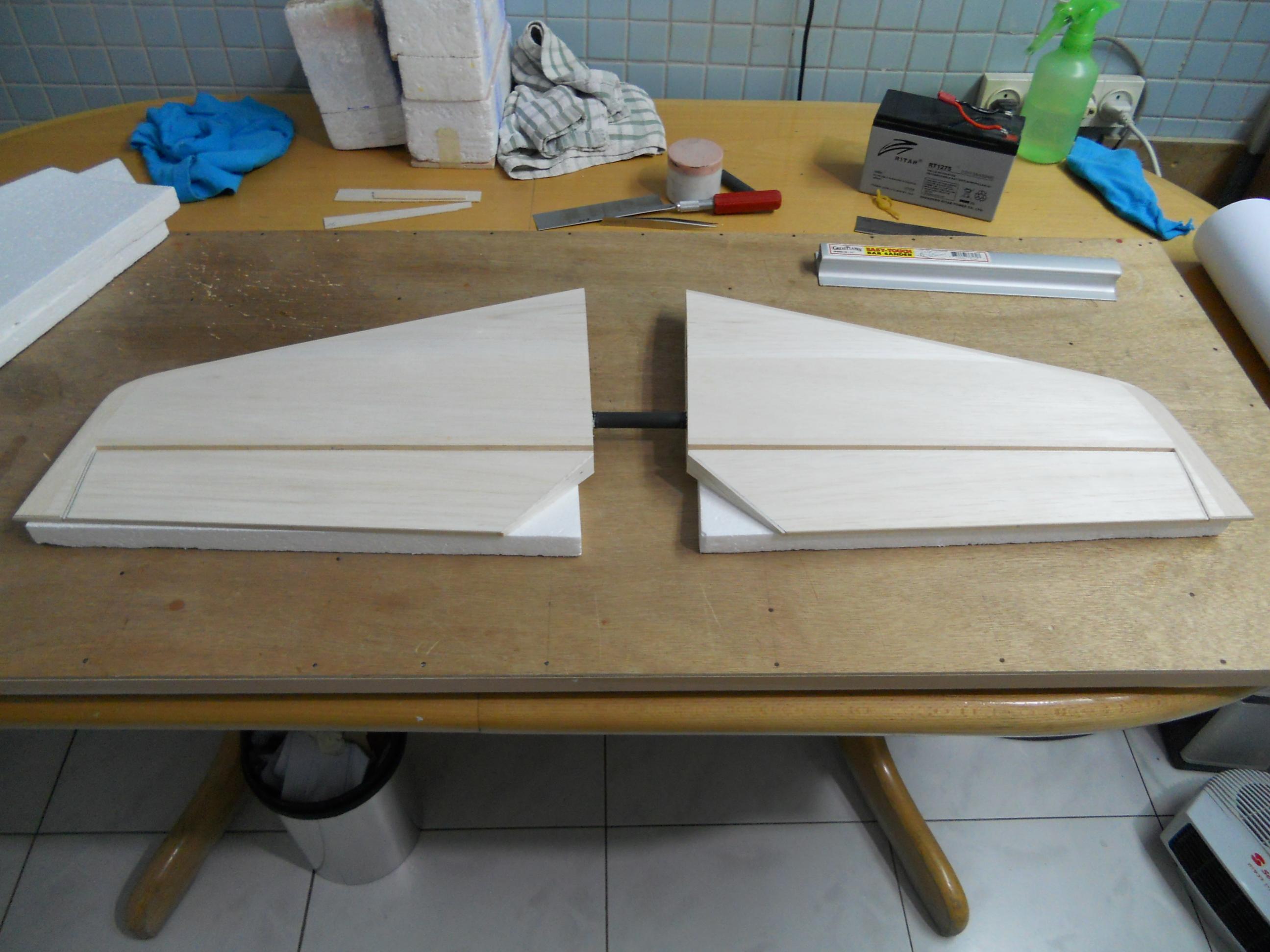

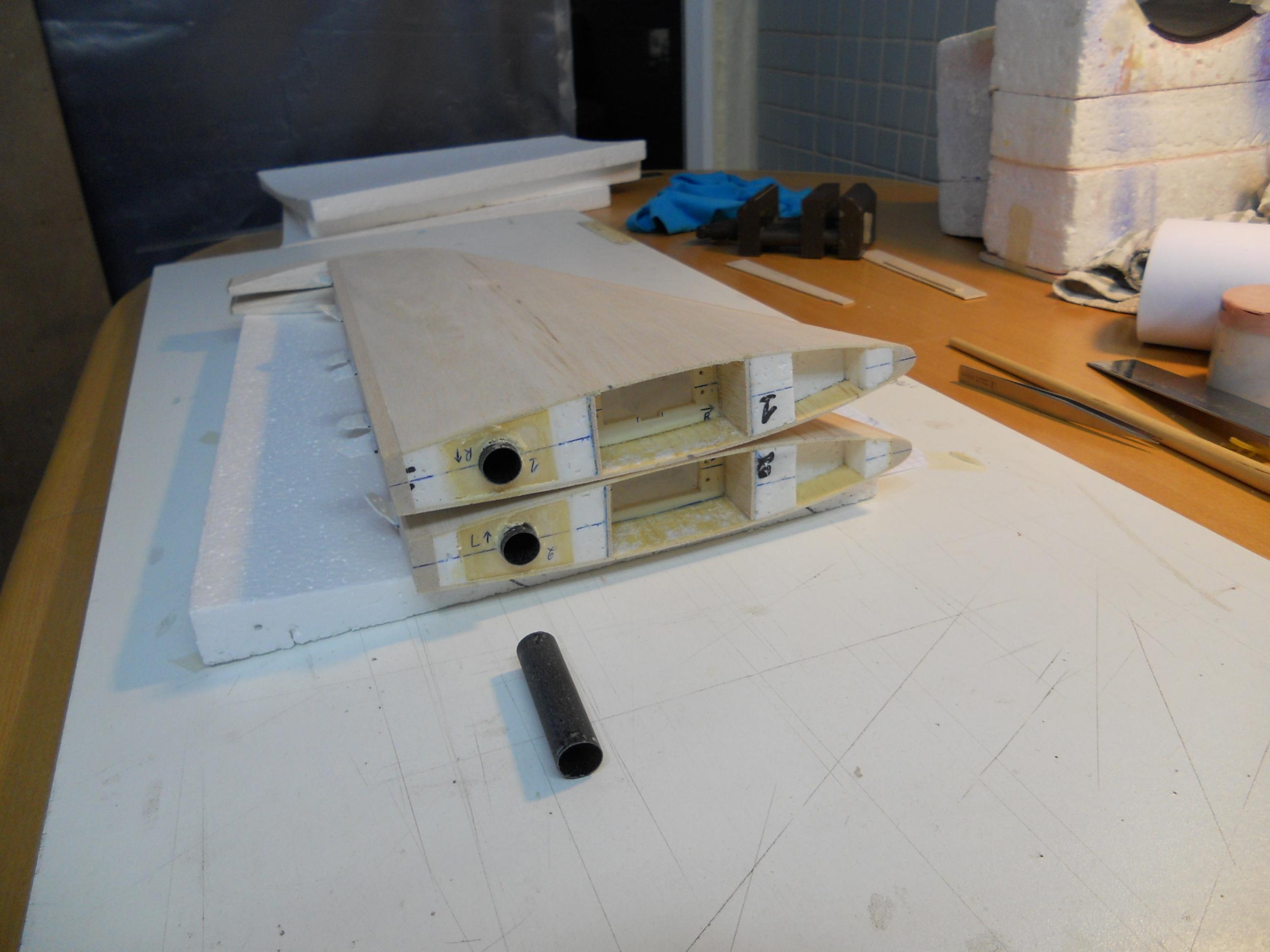

הדבקת צינור המייצב

**kobi** · 05-01-2015, 21:09:34

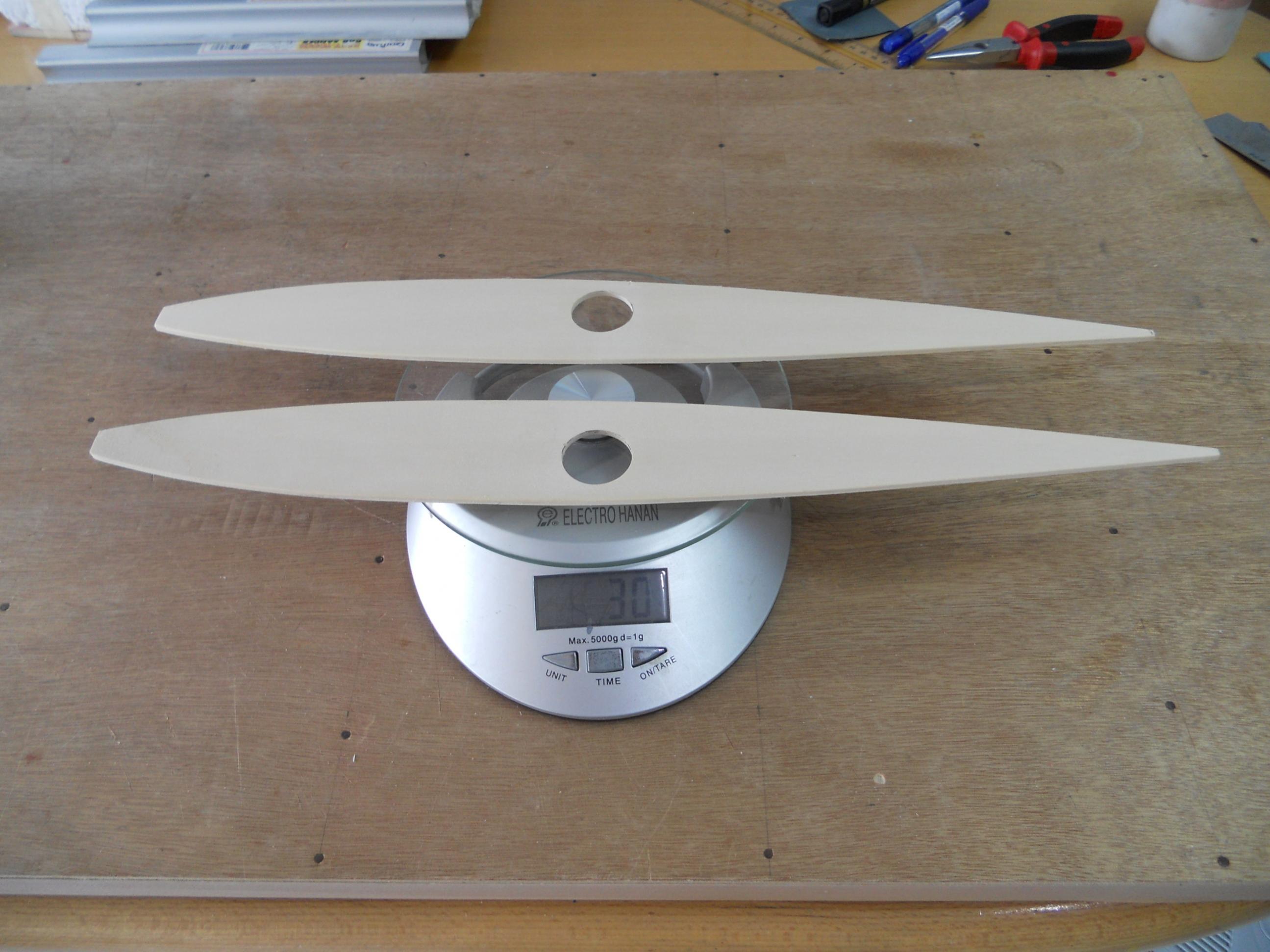

הרכבת מכווני המייצב גובה

**kobi** · 06-01-2015, 21:20:43

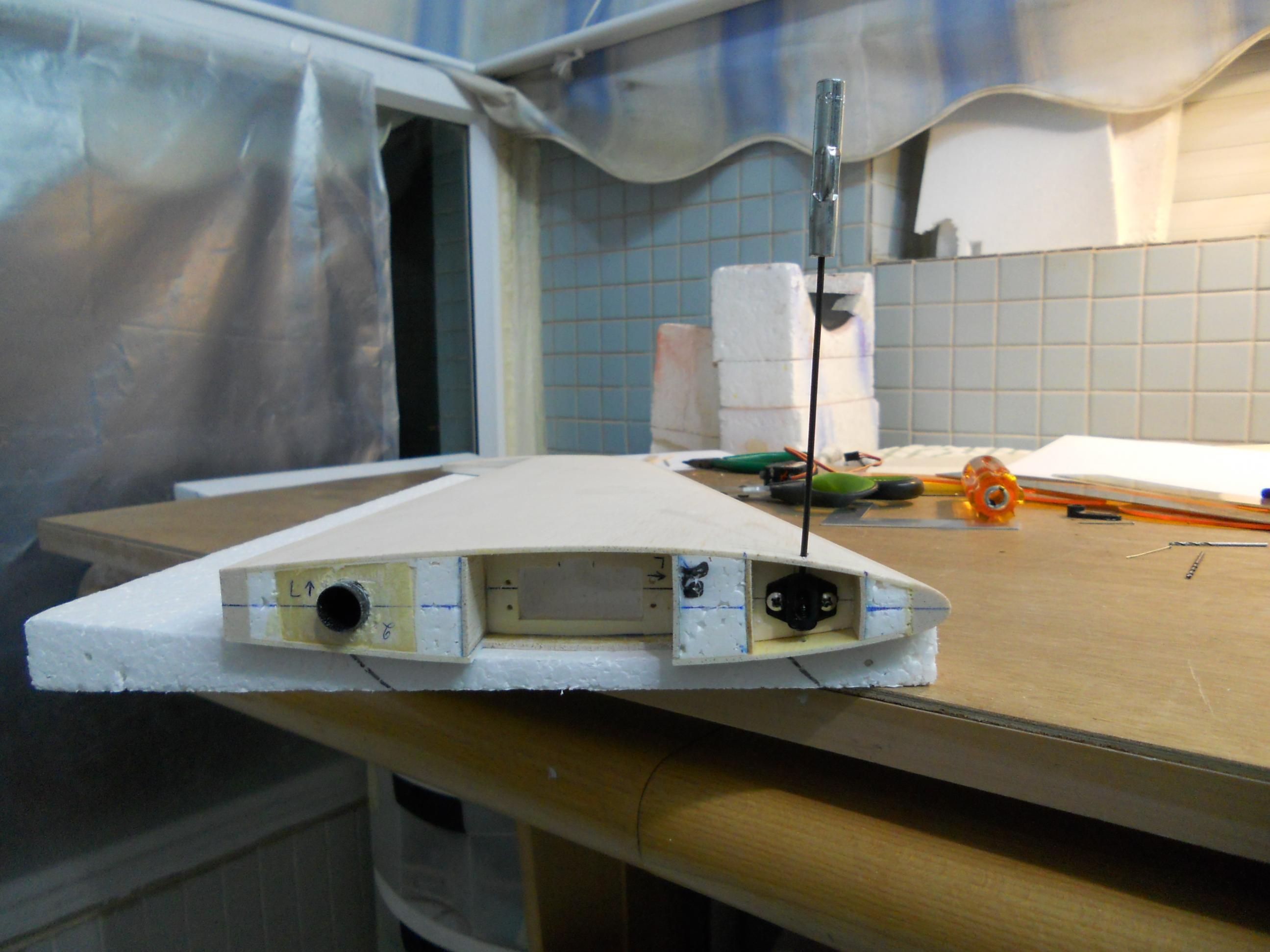

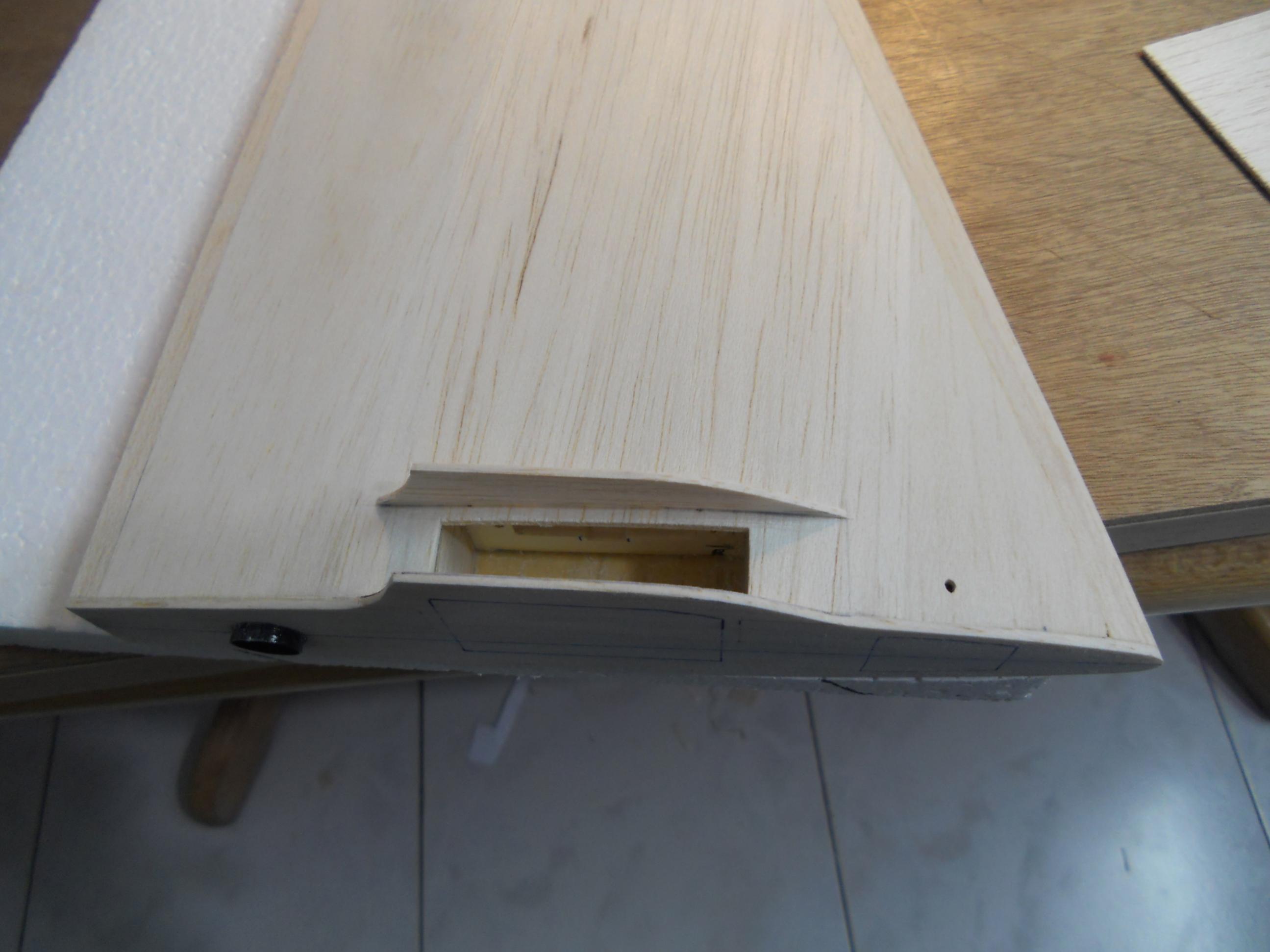

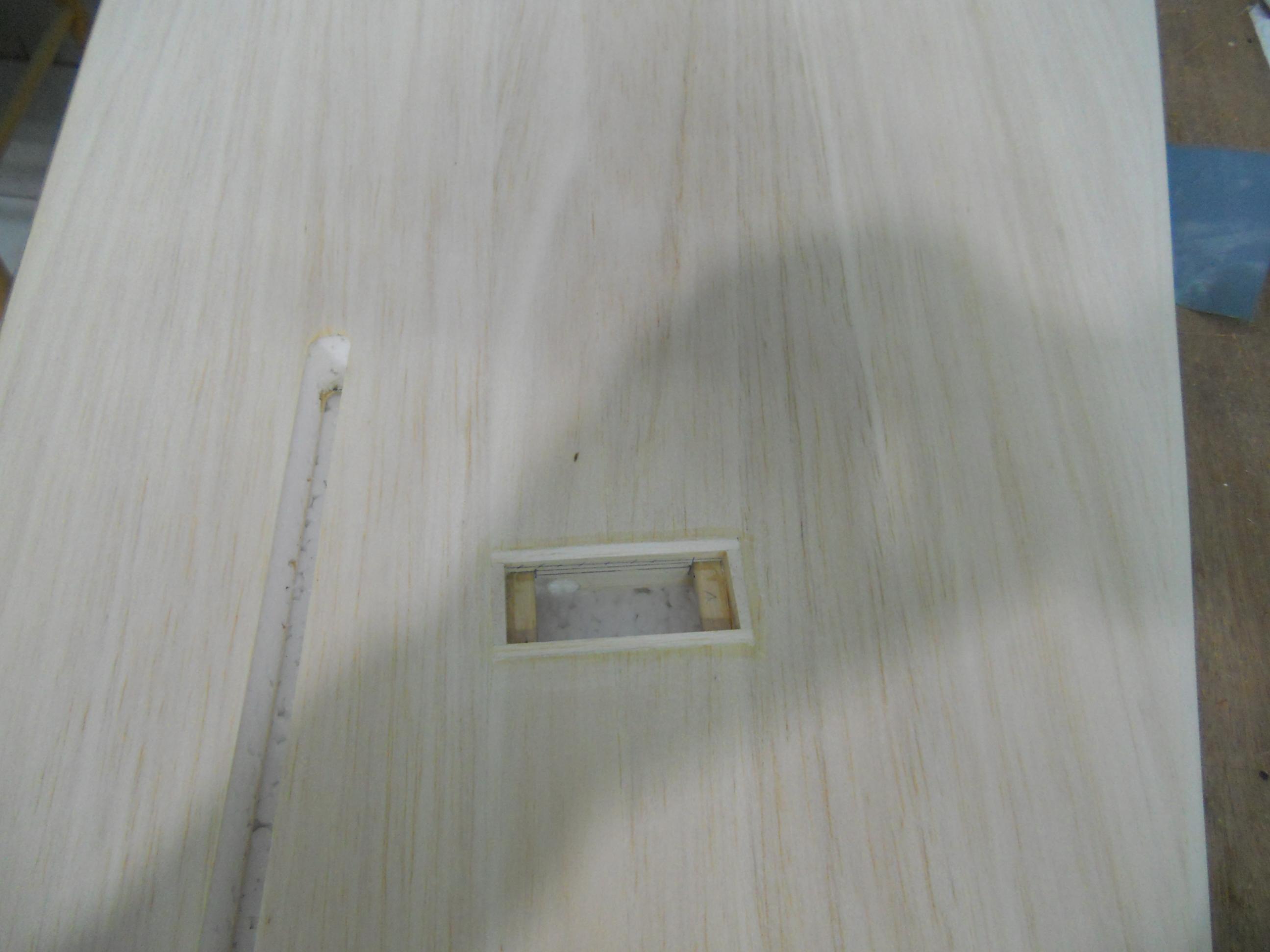

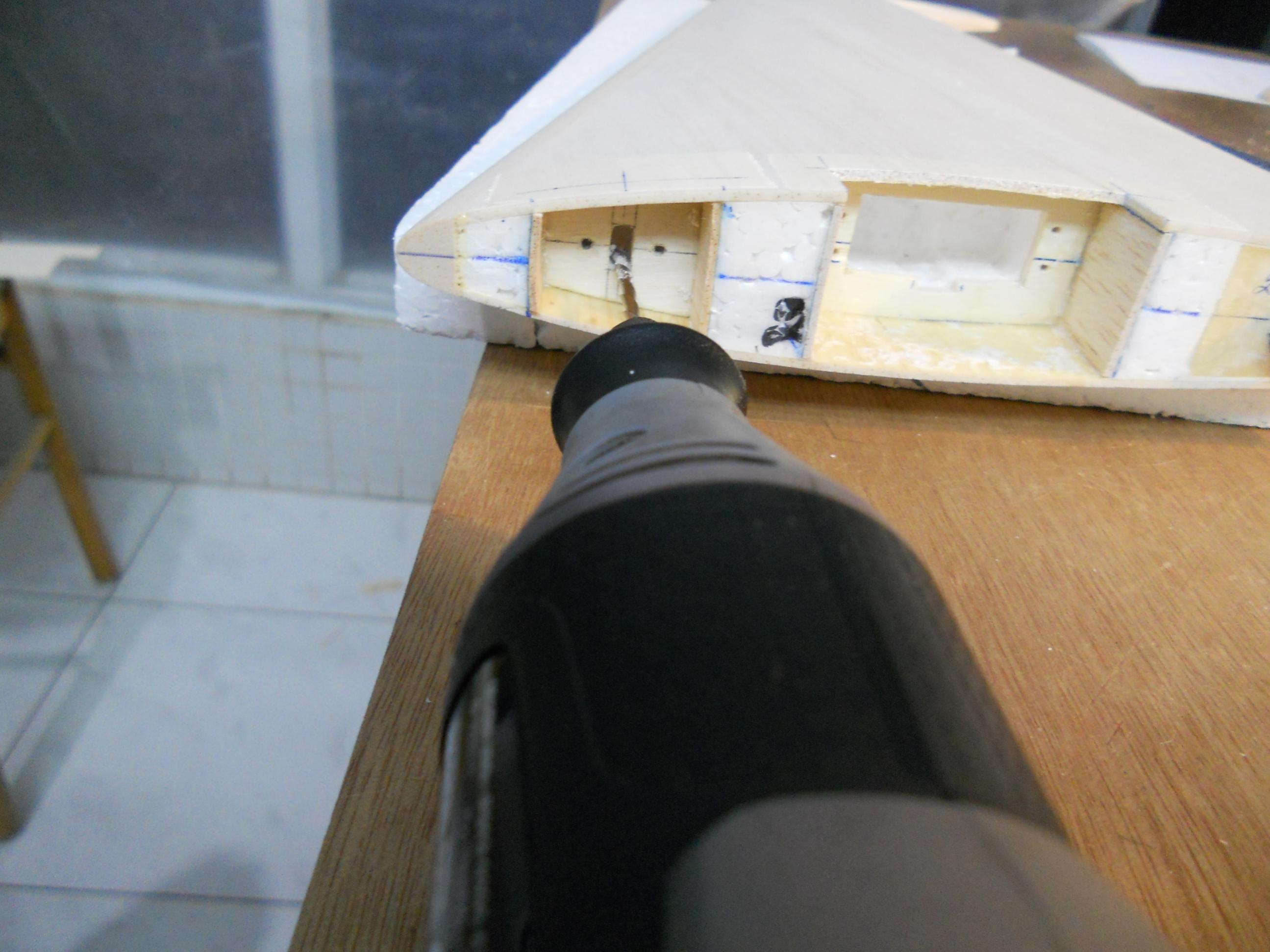

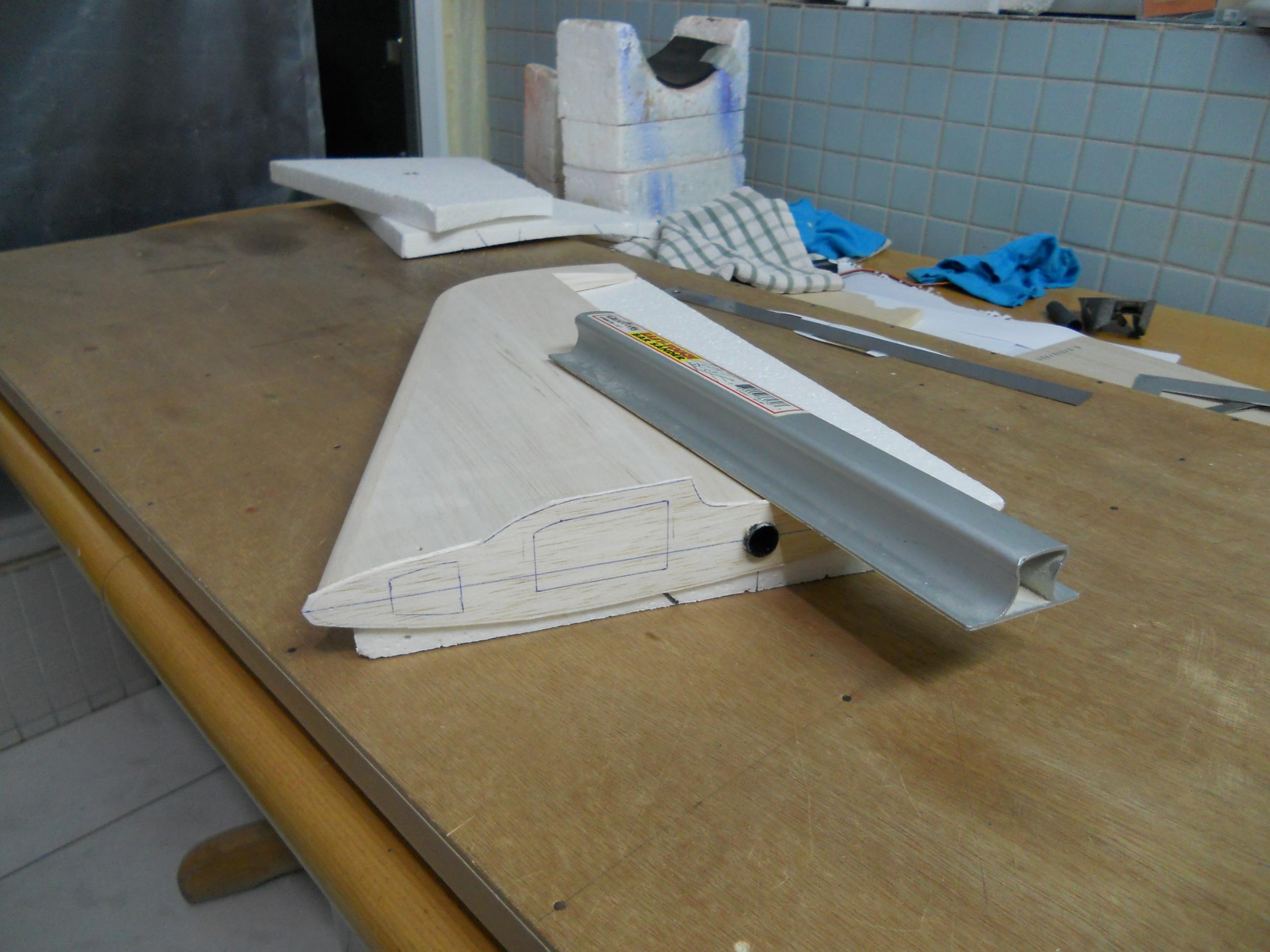

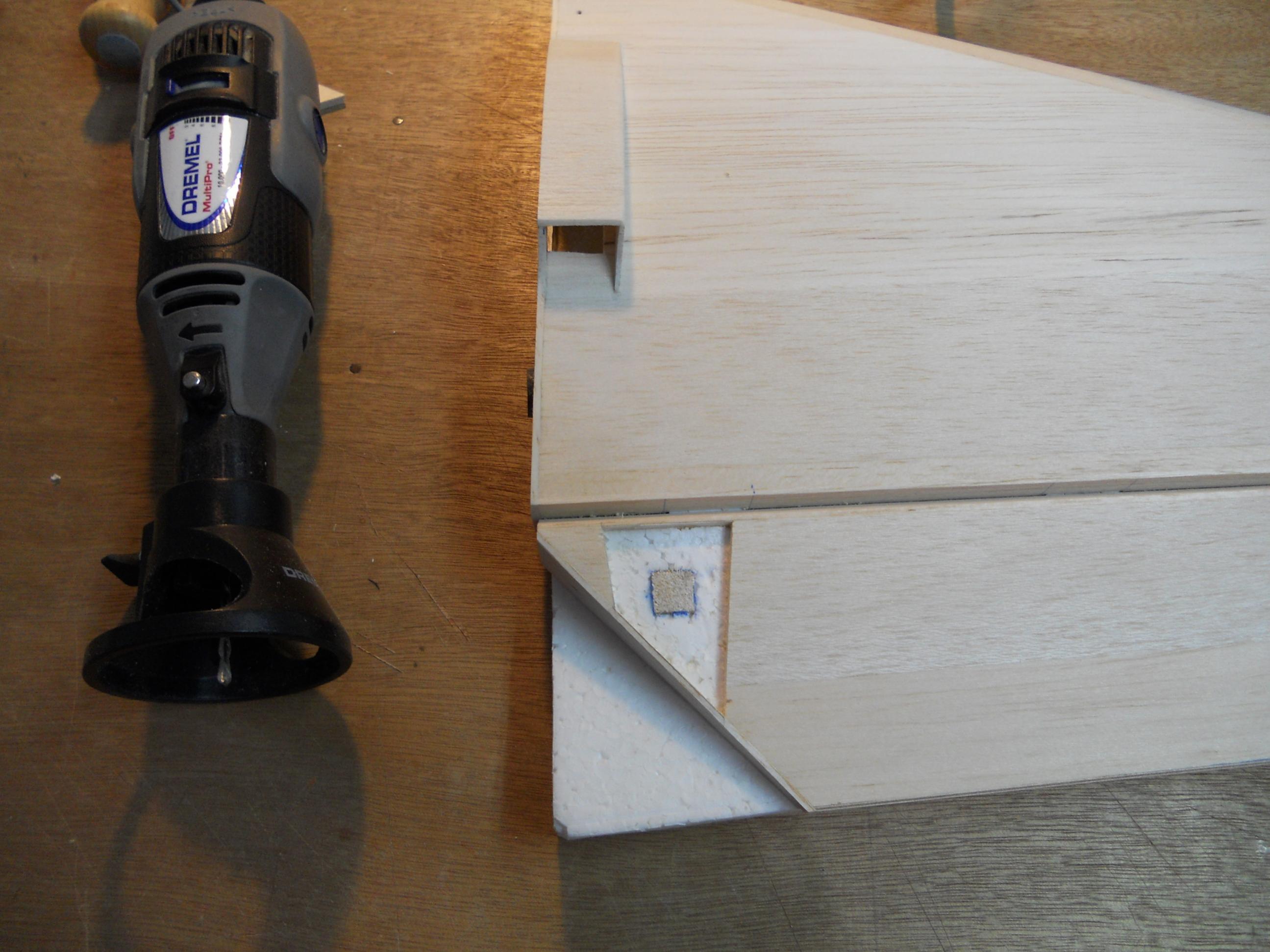

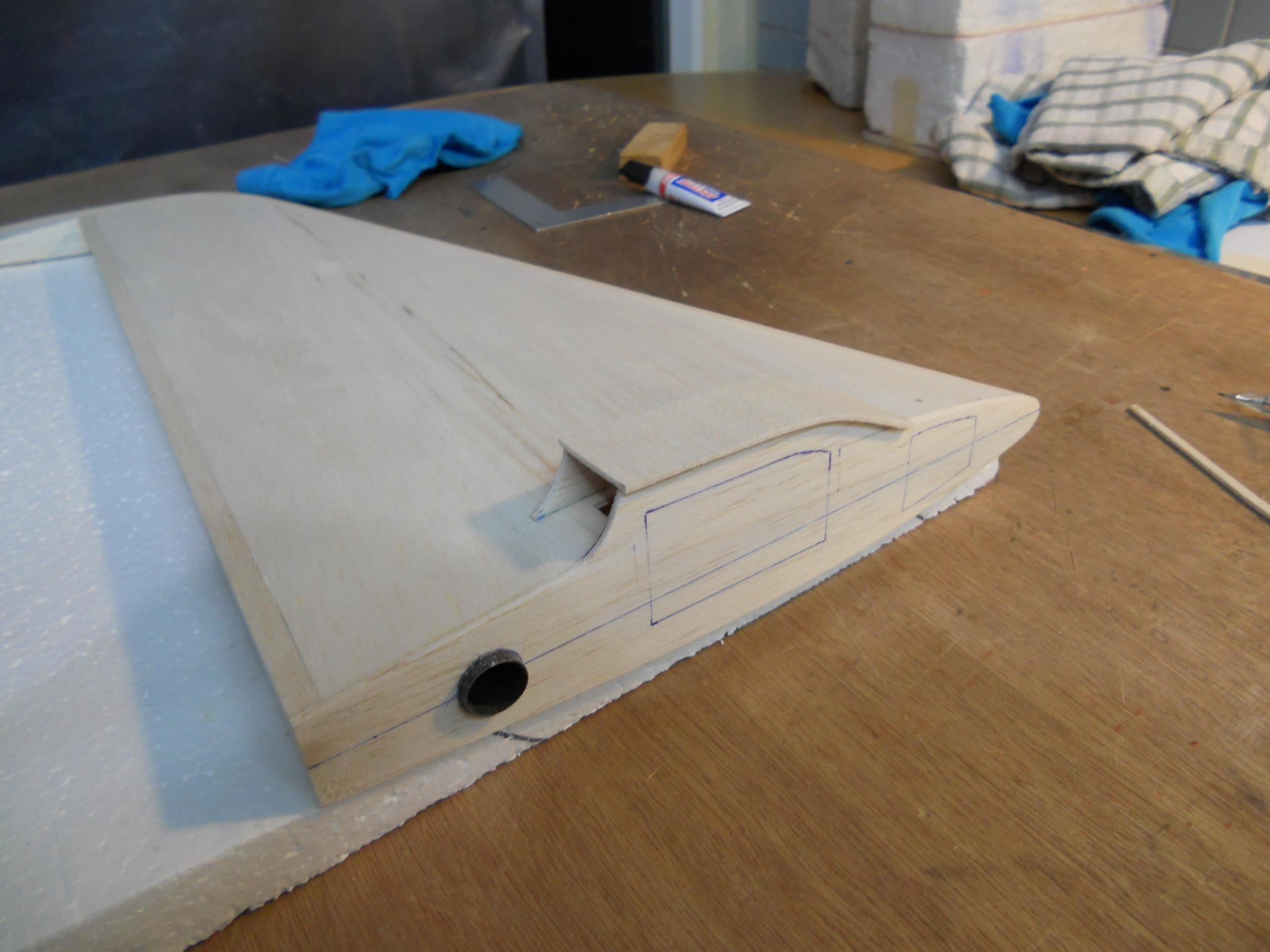

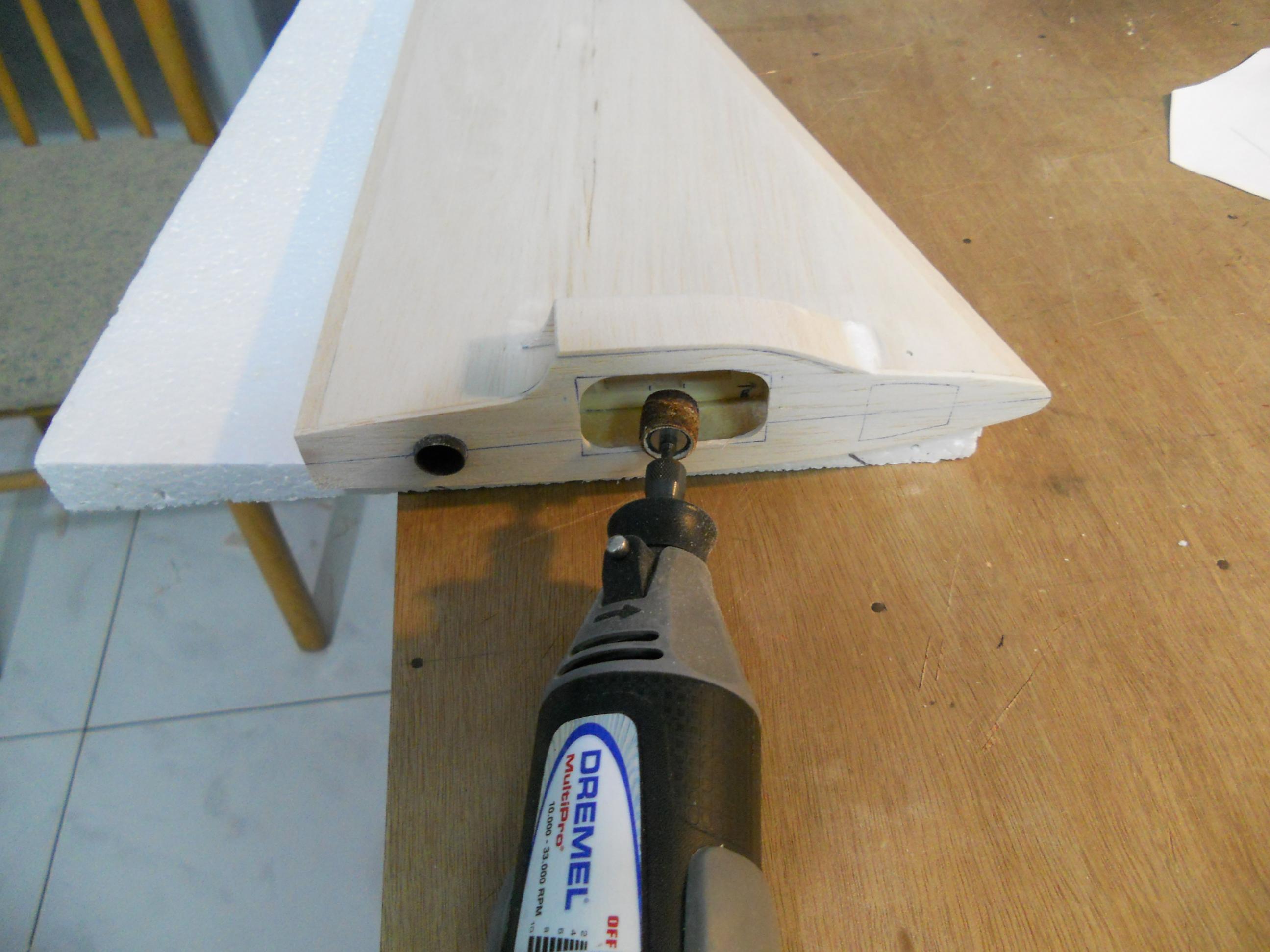

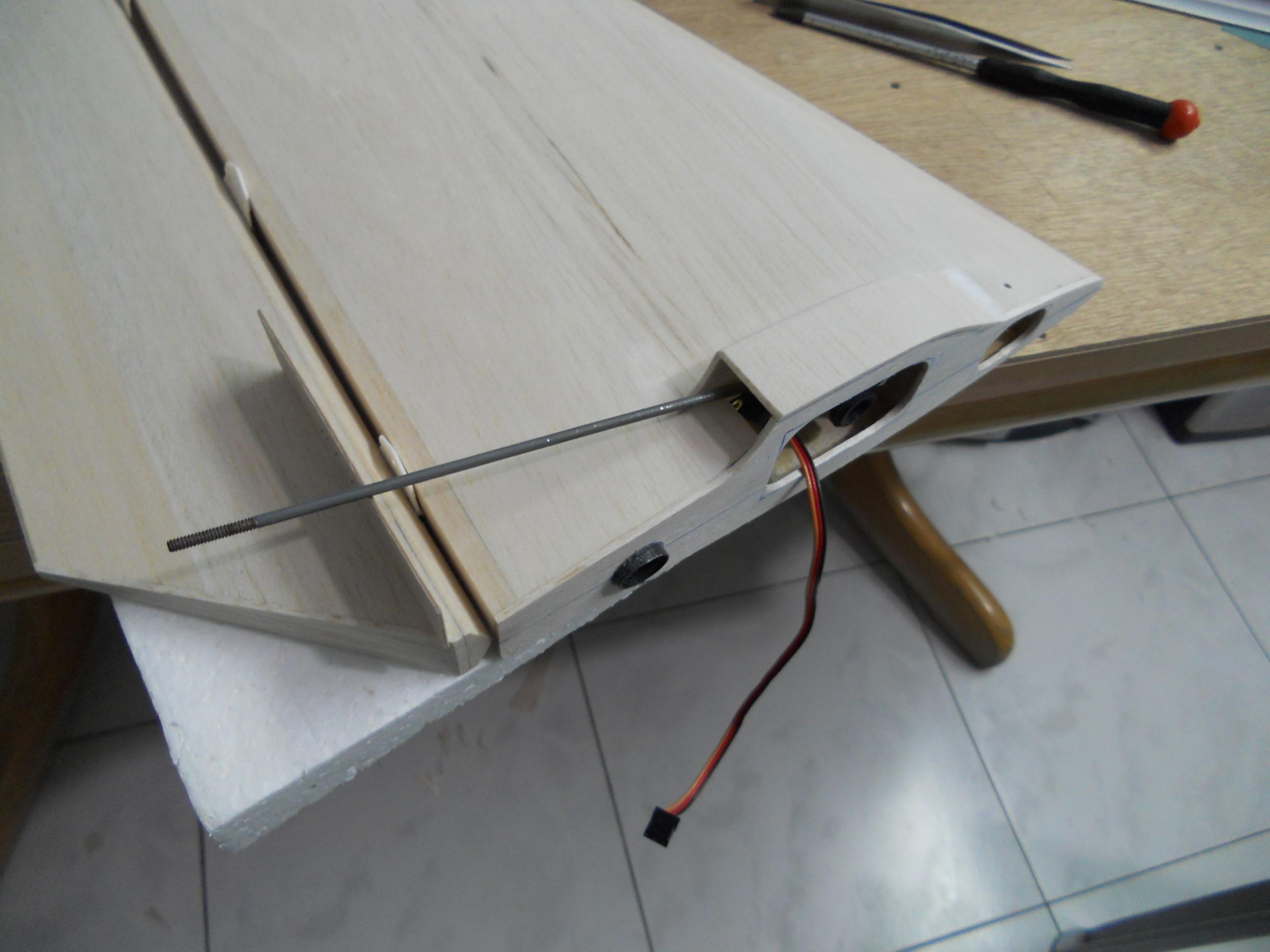

פתיחת המקום לפושרוד ההגה גובה

**kobi** · 06-01-2015, 21:44:35

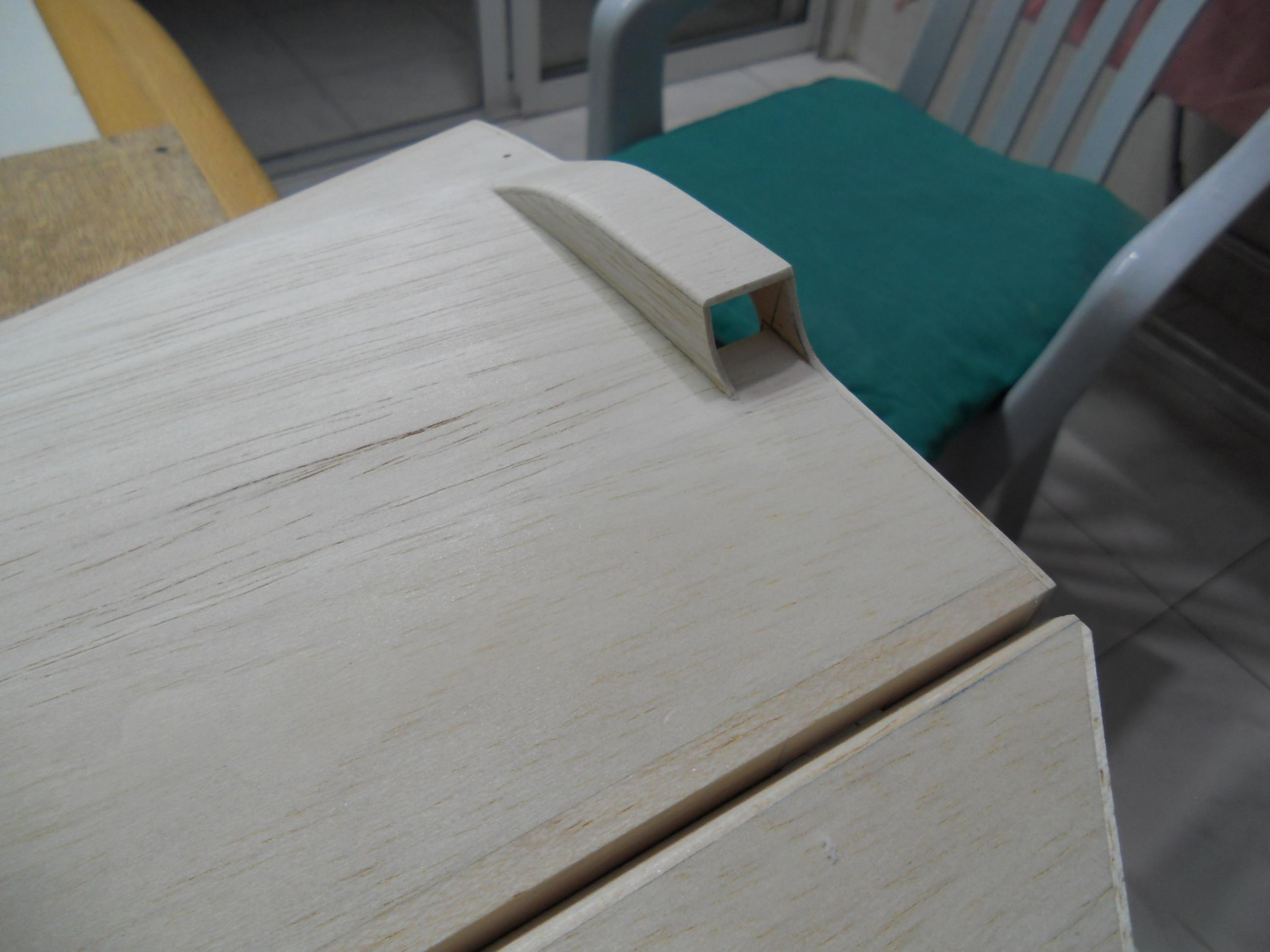

הכונס של פושרוד הגה הגובה

**kobi** · 07-01-2015, 19:53:11

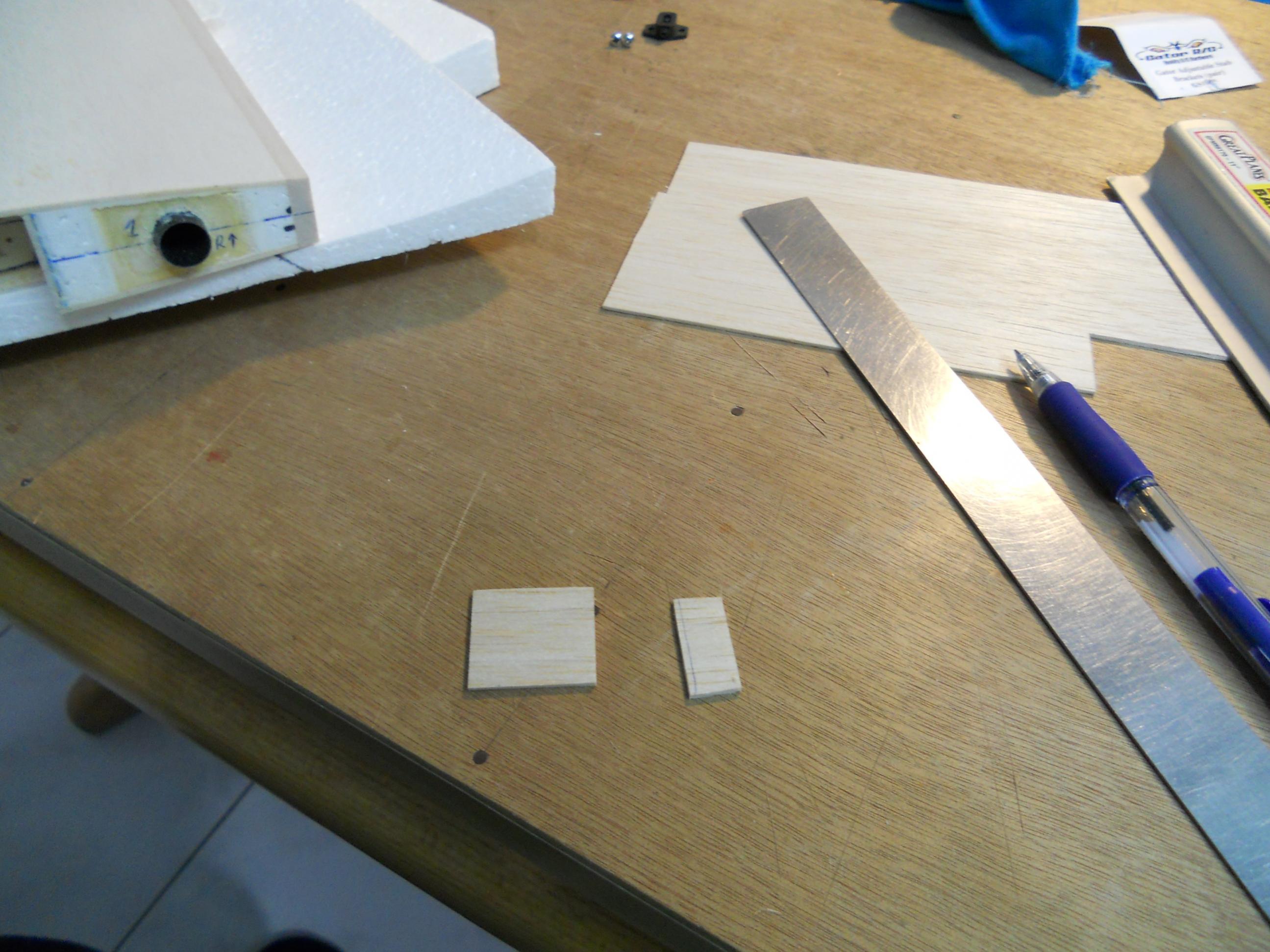

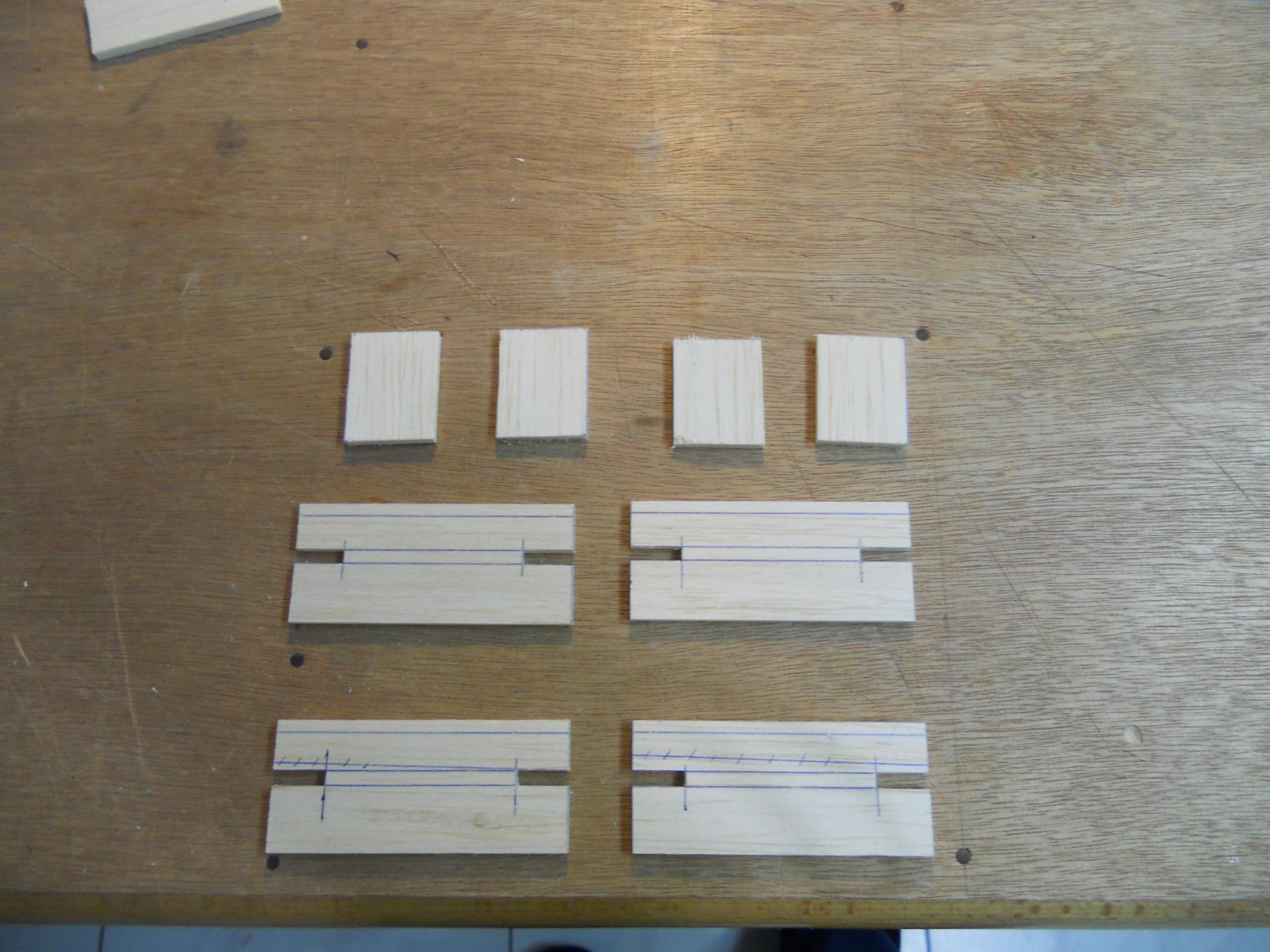

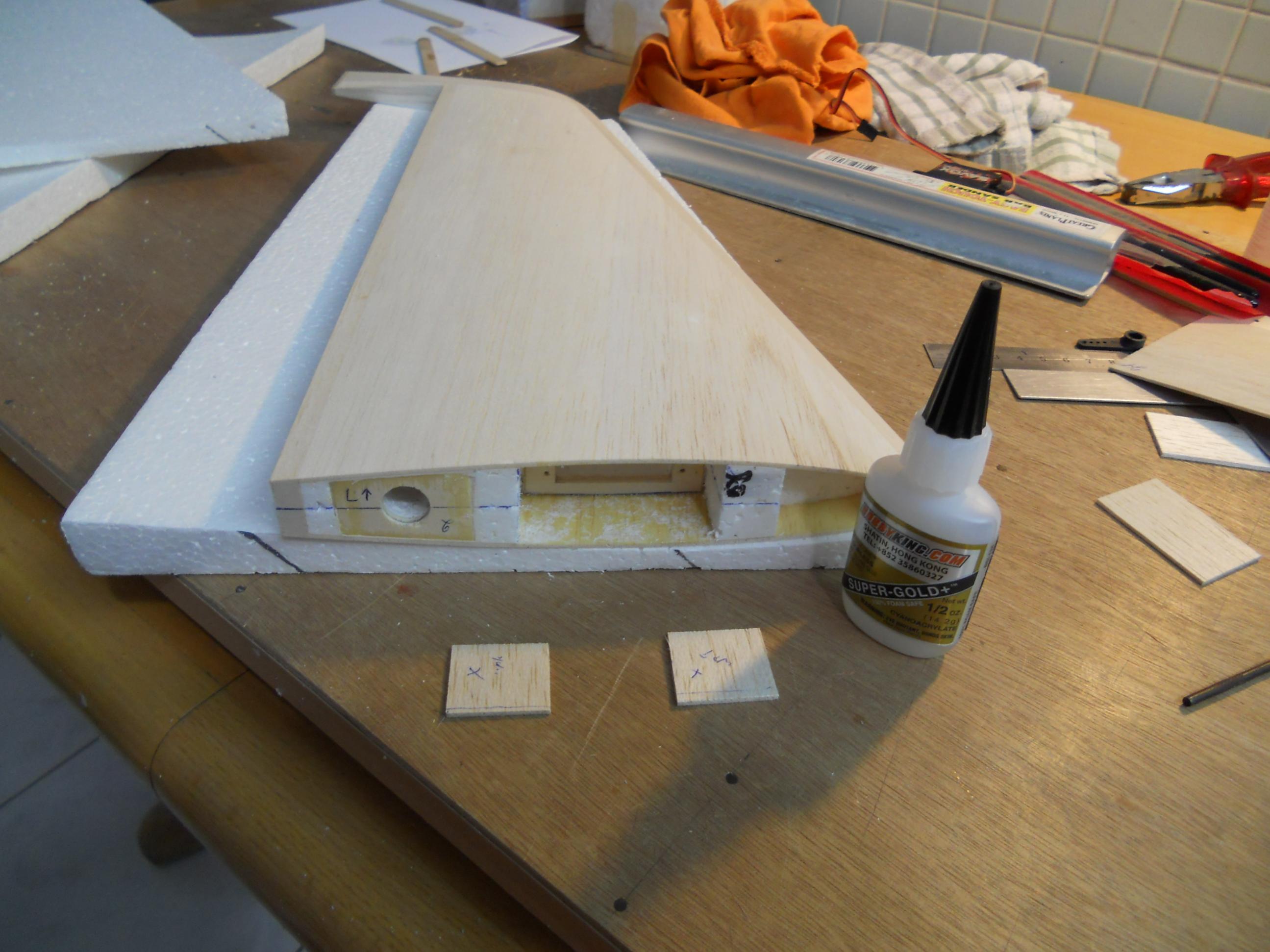

הדבקת בסיסי ההורנים של ההגה גובה מדיקט תעופתי 3 ממ
העיקרון כאן זה הצפת הקלקר באיזור ההדבקה עם דבק מהיר,
וזה גורם לקלקר להיות בסיס קשיח מאוד באיזור ההדבקה
