חיבור UBEC עזרה בבקשה

[yossi kanza]

--------------------------------------------------------------------------------

שלום לכולם !
מישהו יכול להסביר איך מחברים את הרכיב BEC לבקר+רסיבר , ומה עושים עם הכבל
שנכנס מהבקר למקלט (מחברים אותו גם??!!).

אקיצר: עד היום חיברתי מנוע > בקר > סוללה .
> מקלט .
איפה נכנס הBEC ??
האם אפשר לראות דיאגרמה או תמונה של איך לחבר ??

תודה מראש

[guylihi]

פשוט ביותר חבר את הBEC לאיזה ערוץ פנוי שיש לך במקלט ואת הצד השני תן לו מתח מהסוללה הראשית... הוא בעצם לוקח חשמל מהסוללה הראשית וממיר אותה למתח של 5V ובמתח הזה מתפקדים הסרוואים.

[Nlackrif]

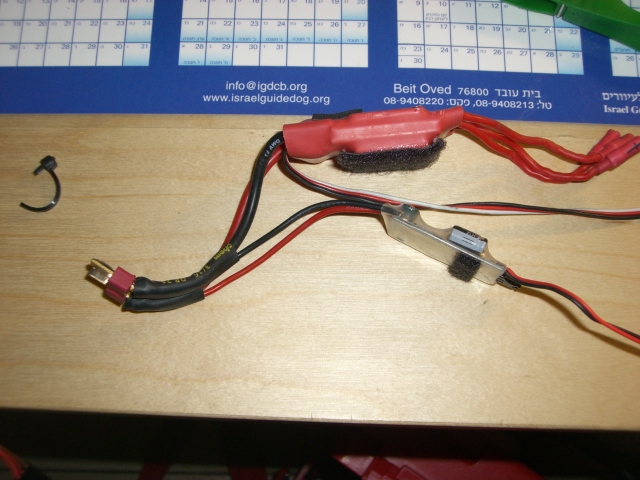

מקווה שהתכוונת לזה...

[wind556]

שכחתם משהו חשוב:
צריך גם לנתק את מקור המתח המגיע מבקר המהירות (החוט האדום)
וחידה: מישהו יודע מה אומרת האות U ?
(UBEC)

[Nlackrif]

Ultimate

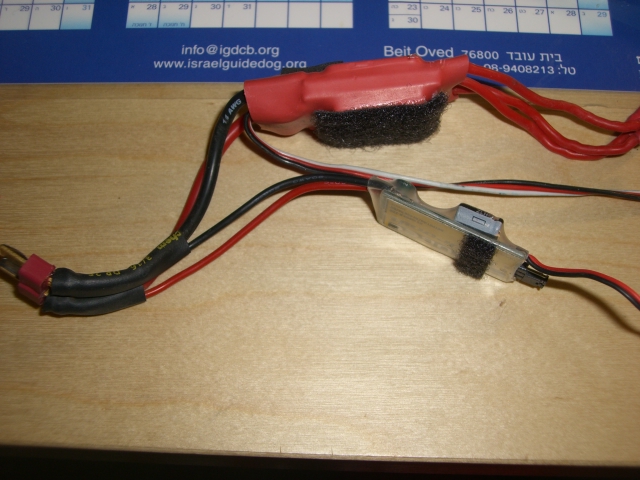

וצודק צריך לנתק את החוט האדום (רואים את זה לא הכי ברור בתמונה השנייה...)

[guylihi]

U? מתח לא?
ואתה צריך לנתק את האדום בבקר רק אם יש לו גם BEC!
לי יש בקר בלי BEC ויש לי BEC חיצוני והכל מחובר רגיל בלי ניתוק..

[wind556]

לא
מתח זה V
וכמובן שצריך לנתק רק איפה שיש BEC מובנה בבקר המהירות

[Nlackrif]

Ultimate

וצודק צריך לנתק את החוט האדום (רואים את זה לא הכי ברור בתמונה השנייה...)

עודד, עניתי לך ...

[wind556]

אופס
לא שמתי לב
תודה

[yshonak]

חבר'ה
בילבתם אותי לגמרי ??? !!! מישהו יכול להסביר אחת ולתמיד
מה לנתק ? יש לי בקר 60A מ הובי סיטי ו UBEC גם משם .

הבנתי שצריך לחבר את ה- INPUT לאותם כבלים שמזינים את הבקר ליד הסוללה
אץ הצד השני מכניסים למקלט .

ובבקר את הכבל שאמור להיכנס למקלט לערוץ 3 שם אני מנתק את האדום ???

עזרה בבקשה ?? שרטוט ברור אם אפשר ??!!!

[guylihi]

תקשיב אל תיסתבח כי זה פשוט.
את ה3 חוטים שיוצאים מהבקר למקלט אדום שחור ולבן/צהוב (סיגנאל) אתה מנתק את הפלוס (האדום)!
ומחבר את החיבור רגיל לערוץ 3 במקלט!
עכשיו תחבר את הUBEC רגיל למקלט גם, ואת שתי החוטים שיש לו בצד השני של הUBEC אדום ושחור אתה מחבר למתח של הסוללה הראשית.. עדיף עם החוטים של הבקר... (העבים פלוס ומינוס..)

[gmagnezi]

לא מדוייק
אם יש לו בקר אופטו אסור לו לנתק את החוט האדום שמגיע מהבקר מאחר וזו אספקת המתח לאלקטרוניקה של הבקר
במידה ויש לבקר BEC פנימי או אז צריך לנתק את החוט האדום מהבקר.

עדיף שתשלח לינק עם דגם הבקר כדי שנוכל לעזור לך לתפעל

גבי

[ליאור זהבי]

לא מדוייק
אם יש לו בקר אופטו אסור לו לנתק את החוט האדום שמגיע מהבקר מאחר וזו אספקת המתח לאלקטרוניקה של הבקר
במידה ויש לבקר BEC פנימי או אז צריך לנתק את החוט האדום מהבקר.

עדיף שתשלח לינק עם דגם הבקר כדי שנוכל לעזור לך לתפעל

גבי

מסכים עם כל מילה של ידידי המלומד, כרגיל.

[yshonak]

ליאור- הסט אפ הוא לפי המלצתך הראישונה שמפורסמת ב- SETUPים.
סטאפ מספר 1 -
מנוע:http://www.hobbycity.com/hobbycity/s...hless_Inrunner
בקר:http://www.hobbycity.com/hobbycity/s...Simple_60A_ESC
BEC:http://www.hobbycity.com/hobbycity/s...idProduct=3735
סולללה:
http://www.hobbycity.com/hobbycity/s...idProduct=6785


דרך אגב לגבי הפרופ האם 6X4 יתאים לסטאפ זה ?? אני מעדיף שיאיט אותו קצת ...

[ליאור זהבי]

באיזה מנוע אתה משתמש ? הקישור לא עובד.

[gmagnezi]

ליאור- הסט אפ הוא לפי המלצתך הראישונה שמפורסמת ב- SETUPים.
סטאפ מספר 1 -
מנוע:http://www.hobbycity.com/hobbycity/s...hless_Inrunner
בקר:http://www.hobbycity.com/hobbycity/s...Simple_60A_ESC
BEC:http://www.hobbycity.com/hobbycity/s...idProduct=3735
סולללה:
http://www.hobbycity.com/hobbycity/s...idProduct=6785


דרך אגב לגבי הפרופ האם 6X4 יתאים לסטאפ זה ?? אני מעדיף שיאיט אותו קצת ...

אם מדובר בבקר SUPER SIMPLE כמו בקישור המצורף (הקישור שלך לא עובד)
http://www.hobbycity.com/hobbycity/s...Simple_60A_ESC

זה אומר שאין לבקר BEC פנימי ויש להשאיר את החוטים כמות שהם.

את ה UBEC תחברבערוץ פנוי או בכניסת הסוללה למקלט (אם קיימת כזו כניסה במקלט שלך)

גבי
