צריך רעיונות איך לחבר מסך 19" למזוודה מוקשחת ש פליקן

[alexk]

במזוודה הקודמת שלי היו לי 2 מסכים 4.3 ו - 7" שהיה להם גב שטוח אז הצמדתי אותם פשוט עם סקוטצ' גדול.

כאן המסך לא ישר מאחורה ועוד הייתי צריך לספר חלק מהפלסטיק על מנת שיכנס לחלק העליון של המזוודה החדשה היותר גדולה.

אמנם קיבלתי את את המזוודה מתנה, אני לא רוצה לונדל אותה ולחורר אותה כלפי חוץ, מעדיף שתשאר אטומה למים...

אין לי בעיה לונדל את המסגרת של המסך להבריג לתוכה ברגים למסגרת ושאר ירקות אני מעדיף שיהיה אפשר לפרק את המסך מידי פעם על מנת לתת לו שרות או לחבר כבל ולנתקו (בפועל נכנס כבל למתח, כבל VGA וזהו).

הבהרה, אין לי בעיה לקדוח חורים בפלסטיקה, במסגרת ובמבנה הפנימי של המזוודה כל עוד הם לא עוברם לצד השני ומייצרים חור לעולם החיצון...

כרגע בתמונה מי ששם לב המסך מוצמד עם סרט טסה...

[IMG][/IMG]

במצב אידאלי פנל שסוגר את הרווחים היה יכול להיות מושלם, אבל אני לא מכיר חברה שעושה כזה דבר בארץ,משהו בסגנון הזה (חלק עליון) :




נלקח מהאשכול הבא בRCGROUPS :

http://www.rcgroups.com/forums/showthread.php?t=1127491

המציג 69 עמודים של תחנות קרקע של אנשים שונים (מדהים) ולאחר מעבר על69 עמודים עדיין לא קיבלתי רעיון פרקטי ישים איך לעשות זאת...

רעיונות יתקבלו בשמחה...

[talgama]

אלכס
האם ניסית לפנות לחברת TGM ( ג.מ.אריזות) הם היבואנים של מזוודות פליקן והם המומחים בכל מה שקשור לזיווד במזוודות הללו
אני רואה שיש לך את התווית שלהם על המזוודה
הם יושבים בנחשון 3 פ"ת תכנס גם לאתר שלהם www.tgmcases.com

בהצלחה

[alexk]

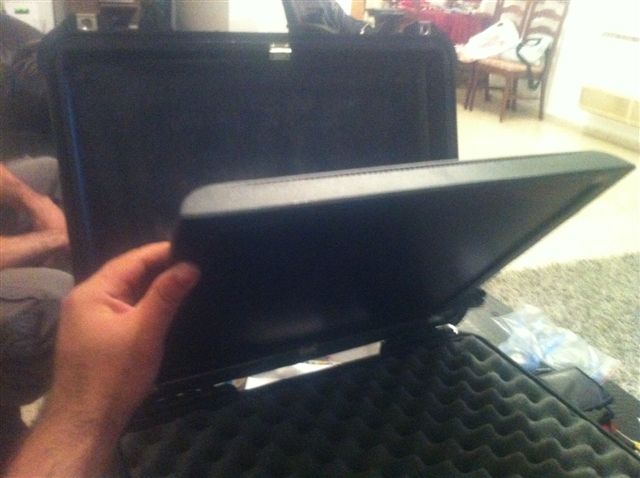

שוב תודה לכל העוזרים והמציעים, בגדול כבר הציעו לי המון עזרה ורעיונות בשטח כגון להכין לי עם CNC מפרספקס, אלומיניום ופוליטלן HD, אבל אתמול לאחר משחק קצת עם המזוודה "גיליתי" באופן טבעי ממש בטעות שאם יש פלסטר רק למטה אז המסך יושב על מעין ציר כזה והולך קדימה עד למצב שכיבה על החלק התחתון של המזוודה ,מה שנותן לי אופציה לחבר ולנתק כבלים ולתת לעסק שרות אם וכאשר...

מאחר ויש לי סך הכול רווח של 2 ס"מ בכל צד, החלטתי לא להיסחף ולא לייצר פנל אוטם...

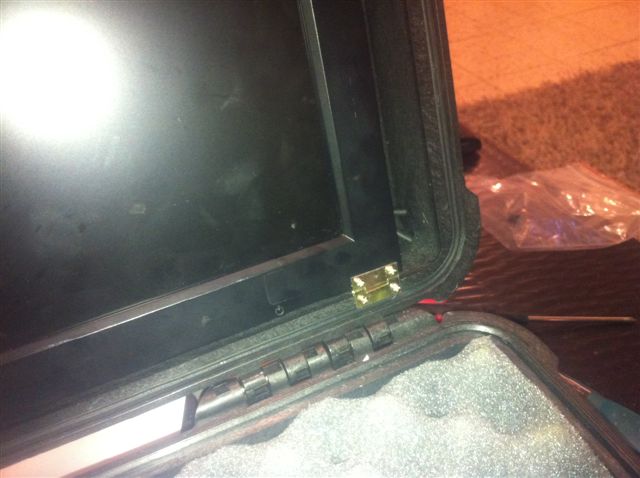

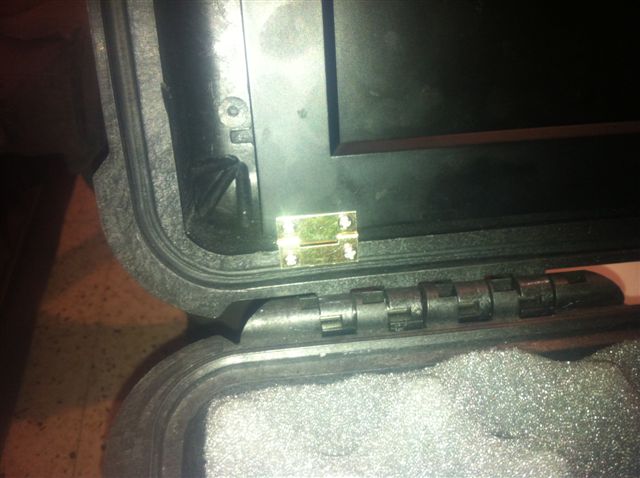

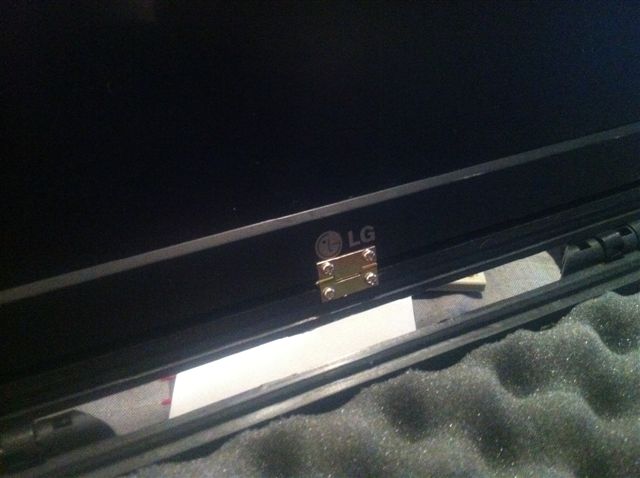

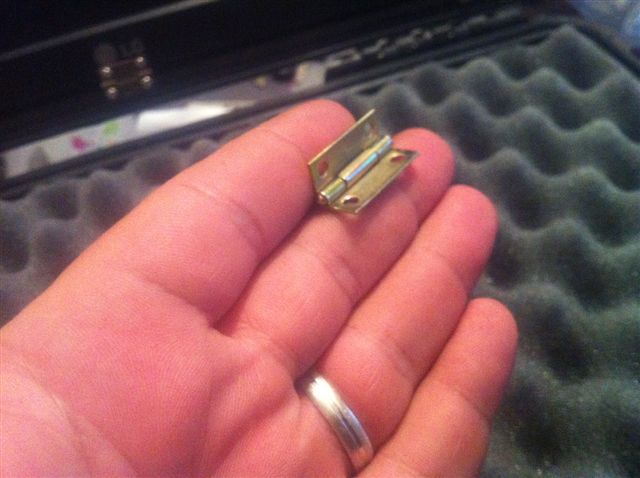

אקנה 2 צירים פשוטים שחורים ואחבר אותם למטה עם ברגים ולמעלה אחבר איזה פנל שחור קטן עם ברגים...

זהו...

[MDreamer]

3M DUALLOCK

[alexk]

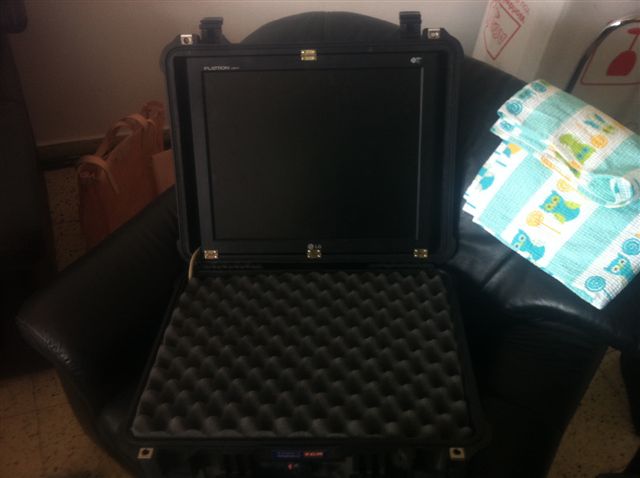

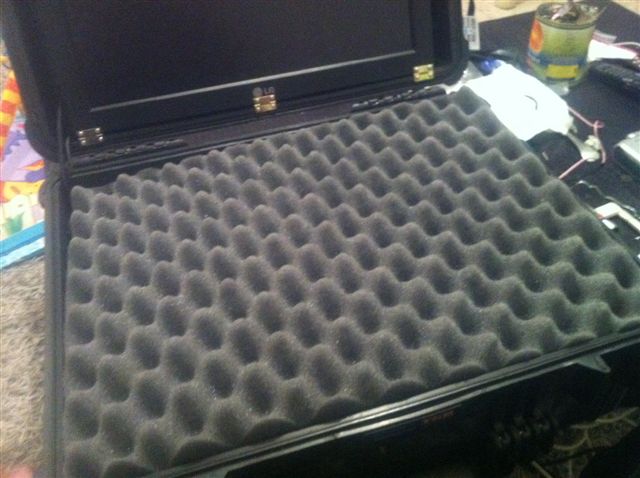

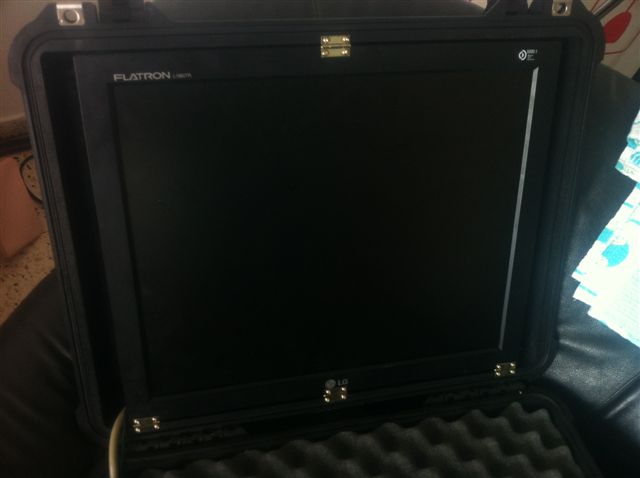

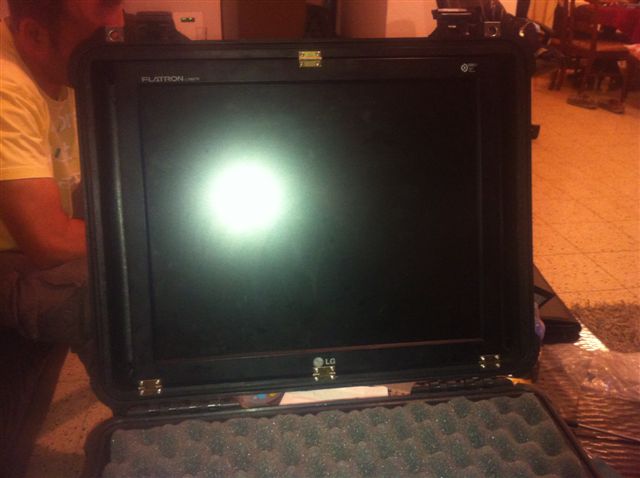

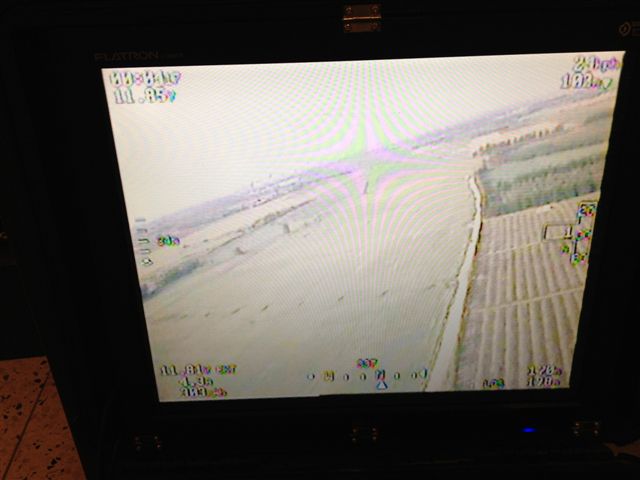

הנה תמונות של העסק גמור... נשאר לי רק לצבוע את הצירים בשחור שיהיה יותר נעים לעין - צבע מומלץ שיחזיק ולא יתקלף ?

[s.mario]

נראה טוב.
אני בכ"ז הייתי מוסיף פאנל פרספקס להשלמת הגימור - תקבל מראה חלק ויוקרתי.
איך המסך מתפקד בחוץ? אין צורך בהצללה?

[alexk]

חובה להצליל במסכים כאלה, אני יאמץ את הרעיון של מעיין, אקנה טפט שחור רגיל מהום סנטר, כרגע זה לא בעדיפות גבוהה

[alexk]

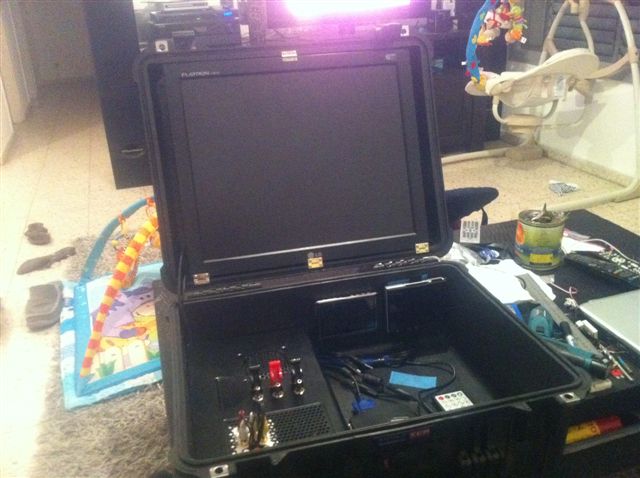

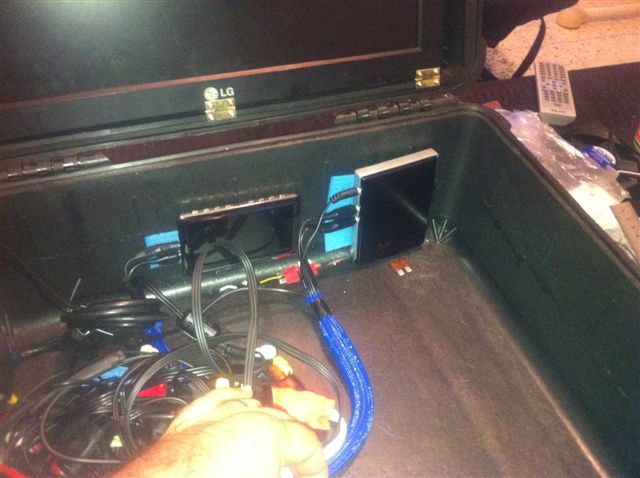

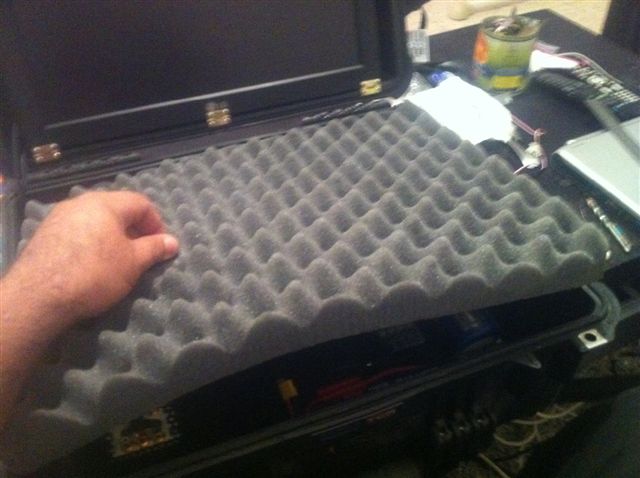

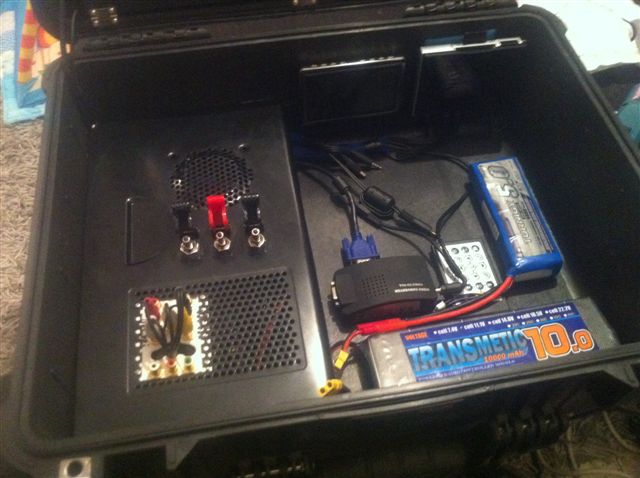

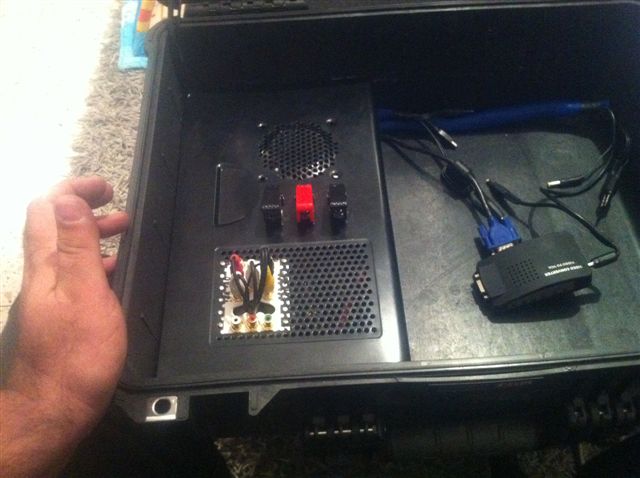

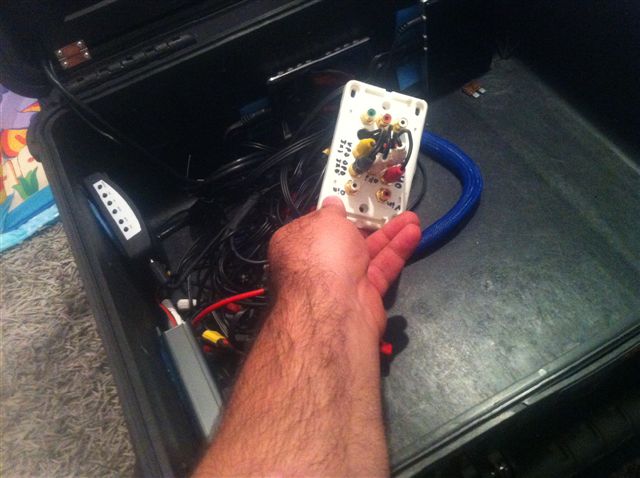

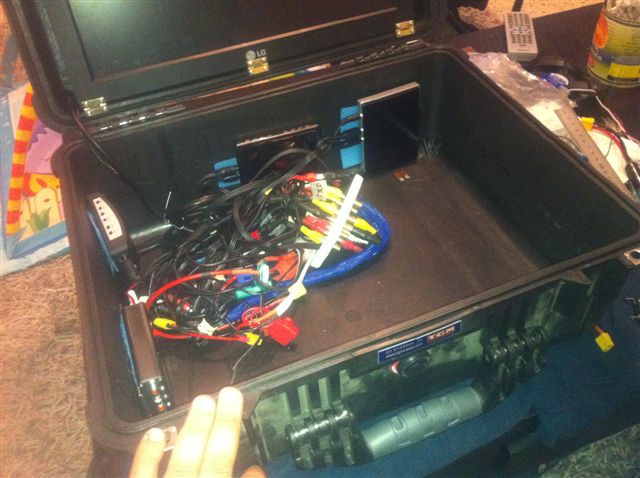

המזוודה כמעט מוכנה (90%), אחרי שהייתי צריך למצוא דרך להסליק את כל החיווט והמפצלים והמייצבים הייתי חייב למצוא איזה פנל אלומיניום בכל זאת לחלק התחתון.
לאחר ברורים בארד מתכות הזמנת מינימום של לוח אלומינים 2 מ"מ עומדת על מטר על 2 מטר, ועוד צריך לחתוך את זה ולעשות לזה תהליך Anodise כדי להשחיר את האלומיניום...קידוחים חיתוכים בקיצור בלאגן...

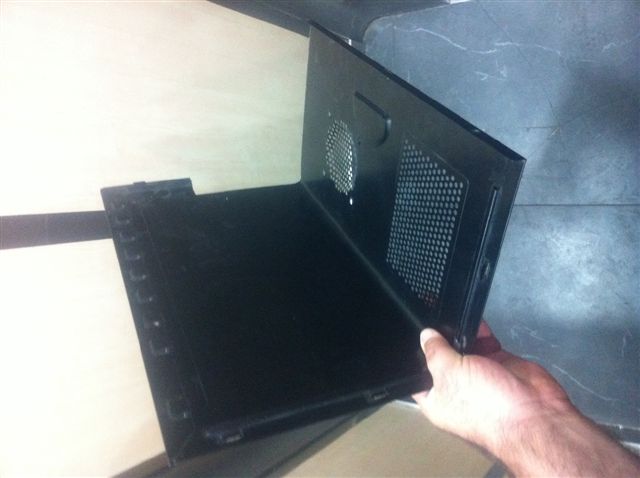

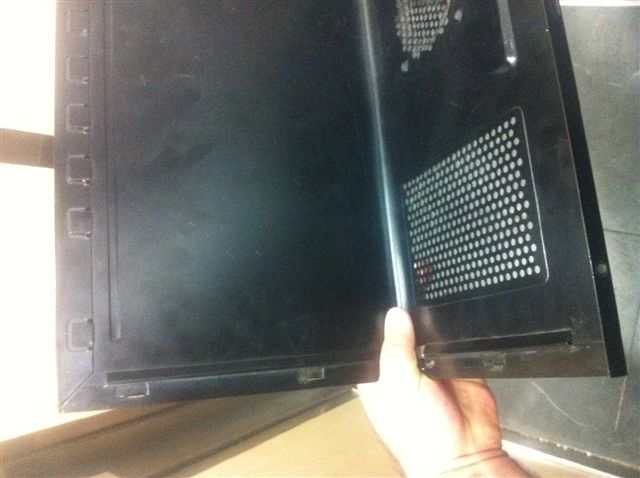

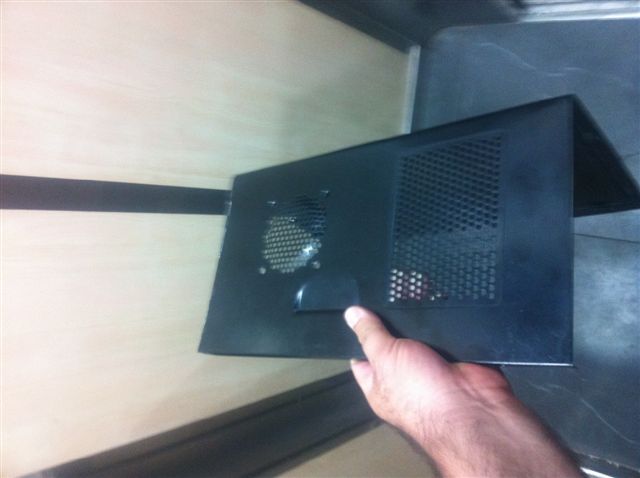

פתאום נפל לי רעיון לקחת דלת צד של מארז מחשב משומש, ניגשתי לאיזה חנות מחשבים ונתנו לי בכיף 2 פנלים.

משם חתכתי עם דרמל וכופפתי את המתכת בכדי לייצר תיבה לצד שמאל של הארגז.

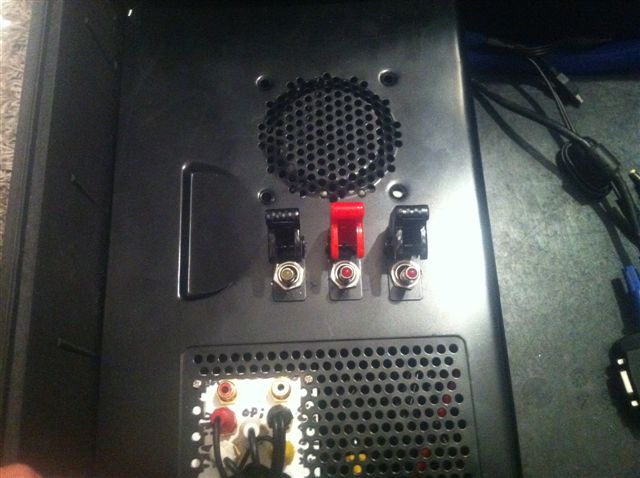

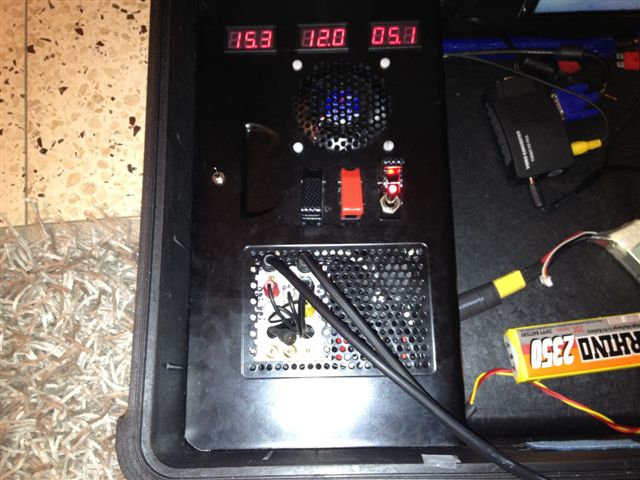

נשאר לי רק לחווט את המפסקים (מערכת מתח ראשית למסך + משנית בחירום + מערכת מתח 5 וולט לשאר הציוד האלקטרוני) ולהוסיף 3 תצוגות מתחים , הנה קצת תמונות :

[פרח]

ניראה מרשים...

[guyst]

אלכס, ברשותך עוד קצת תיאורים של הרכיבים הנחוצים במזוודה הנראים התמונה ואנחנו הופכים את זה לסקירה של: "איך לבנות תחנת קרקע של FPV"

[alexk]

ניראה מרשים...

תודה על המחמאה, בכל מקרה המטרה היא שזה יהיה נוח ויאפשר פריסה מהירה בשטח עם מינימום תקלות ומינימום התעסקות

גיא, יש לי עוד כמה טוויקים שאני צריך לעשות, להוסיף 3 תצוגות מתח, רמקול עם בקר ווליום ואז אני יעלה אשכול מסודר עם יותר תמונות, הסברים ופרוט חלקים עם לינקים בשמחה...

[maozasaf]

תגיד איך מחובר אצלך המסך ...
אני ניסיתי לחבר את המסך באמצעות זה ..אבל זה לא עובד.

[stingray]

למה לא להשתמש במשהו כמו לפטופ / מסך של לפטופ?

אם יש לך גישה לכרסומת למה לא לעשות משהו מוקשח בסיגנון של הToughbook של פנסוניק.

כל המקלטים למטה, ומסך למעלה.

maozasaf - החיבור הזה לא יעבוד ככה סתם. הוא מיועד ללפטופים שבפינים שלא בשימוש בVGA מעבירים אות קומפוזיט / S-VIDEO

[alexk]

למה לא להשתמש במשהו כמו לפטופ / מסך של לפטופ?

אם יש לך גישה לכרסומת למה לא לעשות משהו מוקשח בסיגנון של הToughbook של פנסוניק.

כל המקלטים למטה, ומסך למעלה.

מזוודה כזאת היא לא ליופי ולא באה להגן על המסך, היא מכילה,סוללות, מייצבי מתח, ערכה מקליטה של הוידאו, מפצל וידאו כדי שהאות וידאו לא ידרדר שהוא מחובר ל3 התקנים לפחות ומכילה גם את המשקפיים של ה - FPV (לא רואים בתמונה).

חווית ה - FPV האמיתית היא שאתה עם משקפיים על הראש, כאן מתקבלת החוויה האמיתית שאתה כאילו בתוך הטיסן, מסך נוסף לרוב הוא לגיבוי למקרה שיש תקלה במשקפיים ולצוות הקרקע/ספוטר שיושב לידך.

במסך מחשב כמו אצלי / מחשב נייד לא רואים מספיק טוב ולא נעים להטיס ככה ללא הצללה.

כשאתה ללא מזוודה בשטח מתחילים האלתורים, סוללות שוכבות, כבלים פזורים, הרכב חונה בזוית לא טובה, המסך לא בזוית טובה, השמש מלמעלה / אחורה ושאר ירקות...

שלא תבין לא נכון, בהתחלה חיברתי את המשקפיים ישירות למקלט שעמד על חצובה וזהו - אפשר גם ככה ללא ספק, אבל זה פחות נוח ואז אתה רוצה להקליט את הוידאו מה שדורש לחבר את אות הוידאו לעוד מכשיר, מה שמפיל את האות... ומפה אתה כבר מבין את ההמשך, מגברים, מפצלים, מייצבים, סוללות...

הנה קצת תמונות שיסבירו את הנוחות שאני מצפה לקבל בהטסה... (של המזוודה הישנה שלי אמנם) :

[tamos]

חבלז!!
תשמע זה לא הולך ככה אתה חייב לעשות שרשור מסודר מה מכילה המזוודה

[sharonx]

זו פליקן 1520 ?
יש התקדמות עם התחנה ?

שלי תהיה מוכנה בקרוב, אשמח שניפגש להטיס יחד....

[alexk]

מוכנה כבר, נשאר לי רק לקדוח חורים לתצוגות של המתחים...

אשמח ללכת להטיס ביחד, אני מפנטז כבר הרבה זמן להטיס במצפה רמון... אולי נעשה מפגש

[sharonx]

אני בעד. תן לי להרים את העסק אצלי ונתחיל לייצר סרטונים ברמה של חו"ל (-:

[alexk]

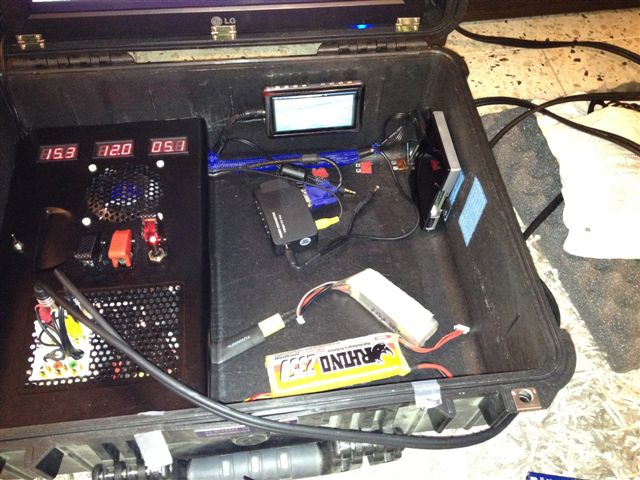

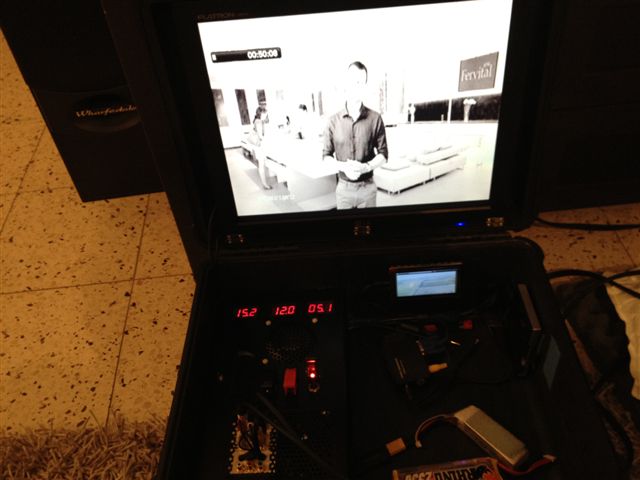

בשעה טובה הוספתי את 2 התוספות האחרונות למזוודה :

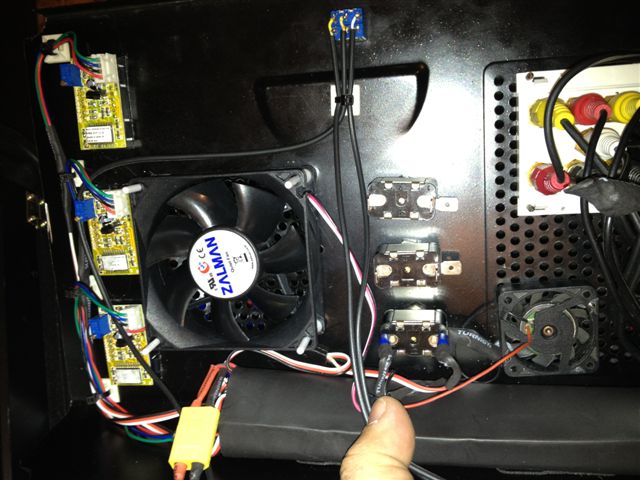

1. 2 מאווררים שמחליפים את האויר באזור הסגור של כל האלקטרוניקה והמייצבים.
2. מפסק שמחליף את אות הוידאו החי באות הוידאו המוקלט בשביל לבדוק הקלטות בנוחות על המסך הגדול...

הנה קצת תמונות ובקרוב גם סרטון

[alexk]

הסרטון הבא יהיה כבר מהשטח, עם ההדפליי מחוברים בפועל ומתקן ההצללה...

[sharonx]

אלכס - עבודה יפה מאוד.
מספר דברים:
1. כיווצת את השרינק על ה ATX ? זה לא רע מבחינת מניעת קירור ?
2. המלצתו של איציק היא לחבר במקביל את כל ה 12V+ ואת כל האדמות כדי למנוע עומס על פורט בודד על הבורד.
3. מה הדגם של הפליקן ? ושל המסך ? איפה אני יכול להשיג מסך כזה ?
4. אתה מרוצה מהממיר VGA ? אפשר לינק ?

שוב - עבודה ממש יפה.

[alexk]

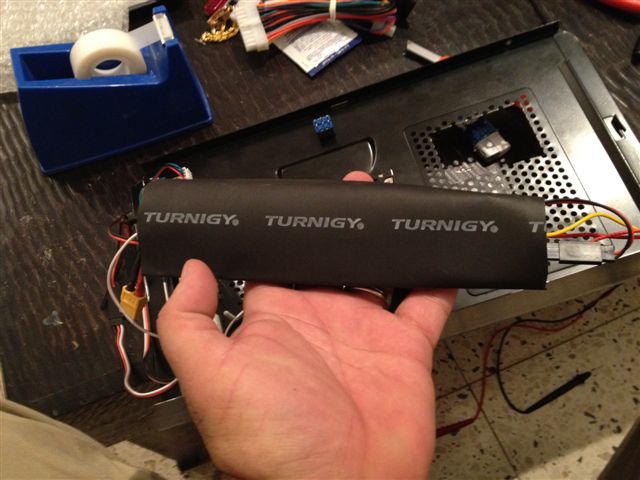

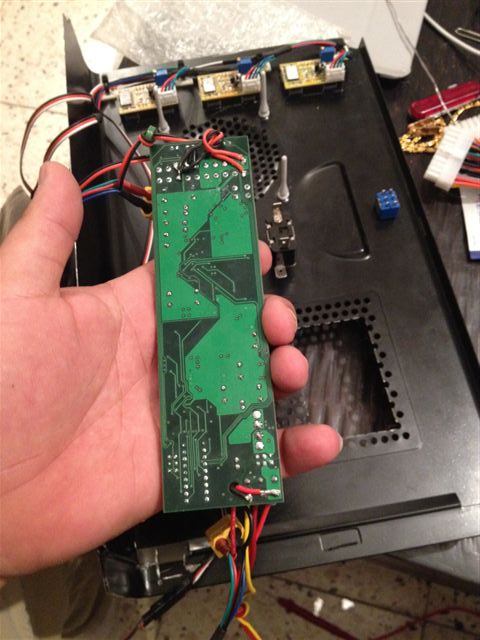

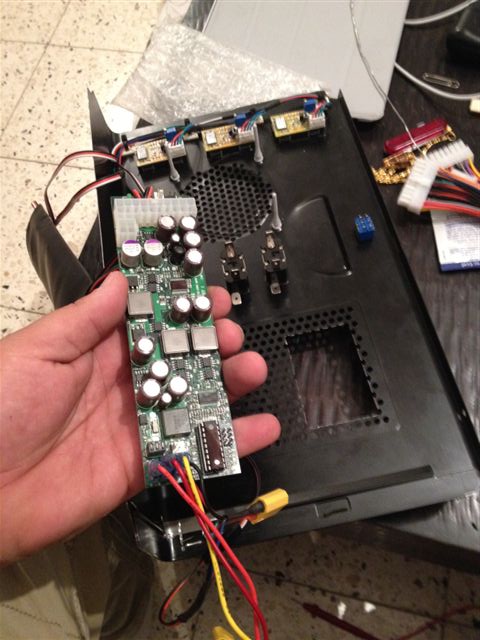

1. לא כיווצתי את השרינק, הוא רק עוטף את מעגל ה ATX בצורה רופפת, בחרתי מידה כזאת שלא יהיה חופשי מידי ובגלל שהמעגל ארוך אז הוא יושב טוב בלי לזוז ומודבק פנימית לפנל השחור (באמת לא מומלץ לכווץ שרינקים כאלה על מעגלים שמתחממים) בכל מקרה הצריכה של כל המזוודה דרך המעגל מגיעה לכ5 אמפר והעסק לא מתחמם ממש, המעגל בנוי טוב עם יכולת לפזר התחממות בצורה לא רעה, בכל זאת לא לקחתי סיכון ולכן שמתי מאווררים לימים חמים...

2.רעיון לא רע, שוב תלוי כמה זרם אתה מושך מכל פורט.

3. הדגם של המזוודה הוא פליקן 1550 :
http://www.tgmcases.co.il/topics.php...10&topicId=117

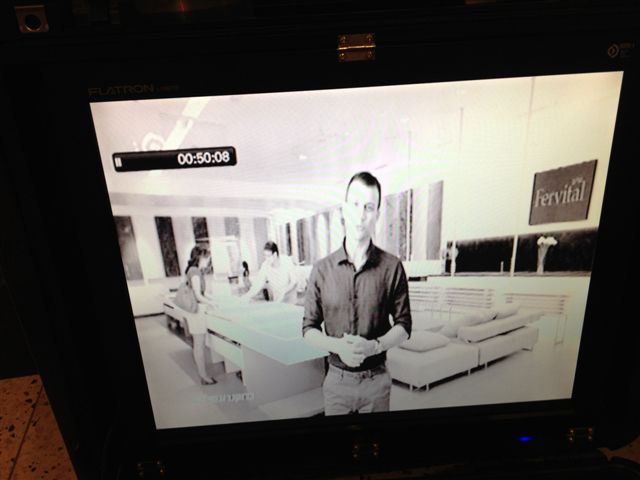

המסך המקורי (LG L1960TR) טרם השבצורים :


אפשר למצוא ביד2 שלל מסכים בכ300-400 ש"ח לא צריך יותר מ15" לדעתי.

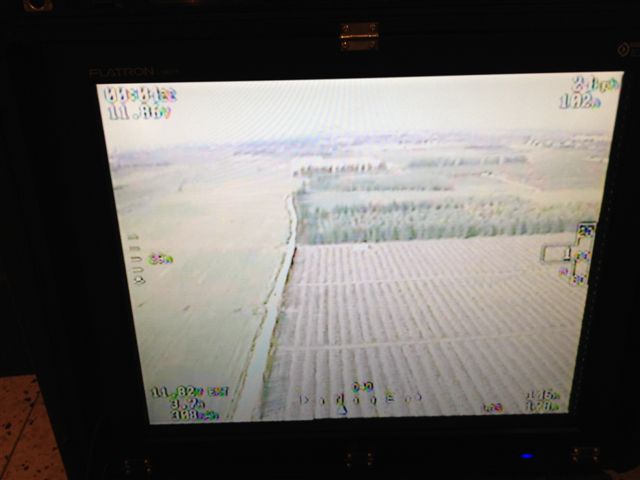

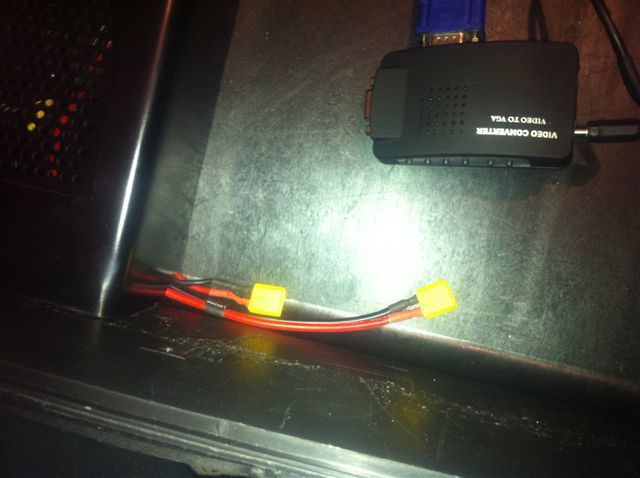

4. לא כל כך מרוצה מהממיר וידאו הוא קצת מרטש את התמונה ומפקסל אותה טיפה אבל זה שאתה מסתכל ממרחק של 20 ס"מ, בכזה גודל מסך רצוי להיות במרחק של כמטר עד מטר וחצי ואז רואים מעולה ברור וקריא בכל זאת הוא משמש לטובת כיול על הקרקע, בדיקת הקלטות, הספוטר וצופי הצד ופחות מבחינתי להטסה, בקרוב אשמיש רכב RC מחושמל לטובת FPV קרקע ואז אשתמש במסך הגדול בכיף.
הנה לינק בכל זאת למוצר בכ25$ :
http://www.ebay.com/itm/160436435887...84.m1439.l2649
יש לי אחד כזה למכירה אם אתה רוצה
דיברתי לפני כמה זמן עם CrazyGuy שציין שהיה לו ממיר וידאו איכותי ביותר ולא זה הסטנדרטי שכולם משתמשים בו , הוא קצת יקר אבל אם אכן מספק תמונה חדה אז יהיה שווה את זה :
http://www.ebay.com/itm/NEW-Grandtec...item23137d187e

[alexk]

שרון ראיתי באיזה אשכול אחר שנלחצת שיחידת המיני ATX מוציאה 12.2 וולט ,קח בחשבון שתחת עומס היחידה מוציאה 12-12.1 וולט ככה שאתה יכול להשתמש בה לHP ללא חשש

[sharonx]

תודה על המידע.

המסך צורך 12V ? איך עקפת את ה 220V ?

[alexk]

המסך צורך 12 עם ספק חיצוני שמתחבר ל220 וולט, זאת כל הפואנטה אתה אמור לחפש כזה מסך שעובד על 12 וולט מראש.

בתאוריה אפשר להנדס גם מסך שעובד ישירות על 220 וולט אבל עדיף שלא...
