הרכבת ספק כוח ביתי

[yuvalnet]

שלום לכולם

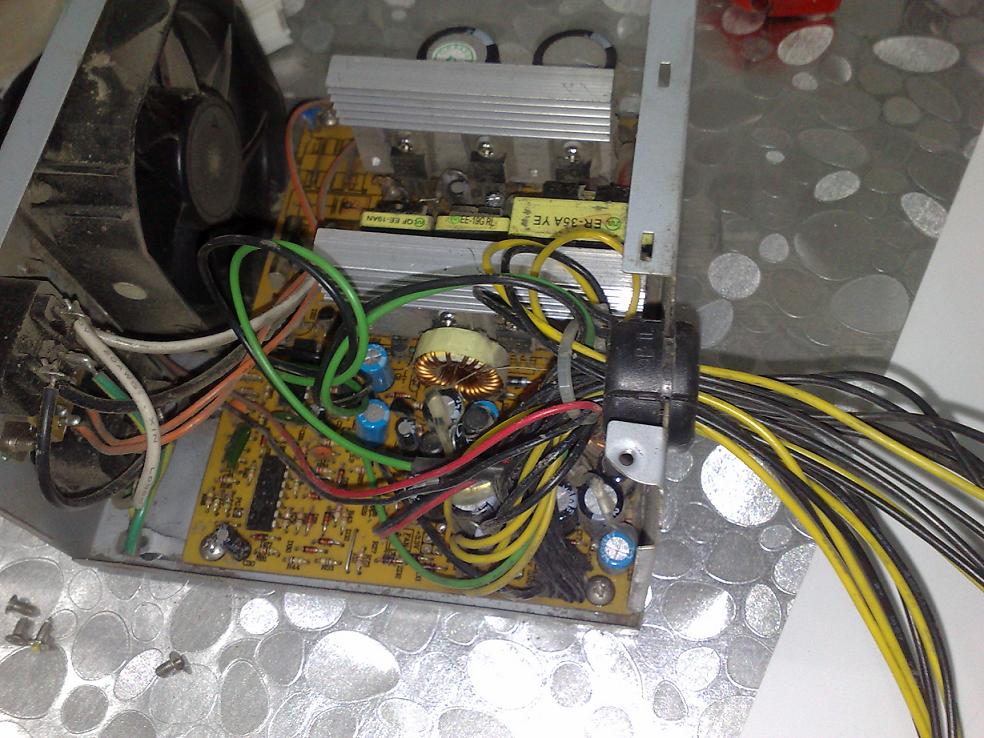

הצלחתי להרכיב ספק והאמת העלתי לפה כדי לקבל תגובות האם זה תקין
עדין לא חובר לשום מקור מתח.
שלא יהיו טעויות.
תודה

[yuvalnet]

טוב זה תקין ועובד מצוין

[shemesh]

יש מצב לקבל הוראות פירוק/הרכבה?

[shahar_IAI]

שים לב להערות שלי:

מה שחיברת כנראה יעבוד אבל לא מספיק טוב:

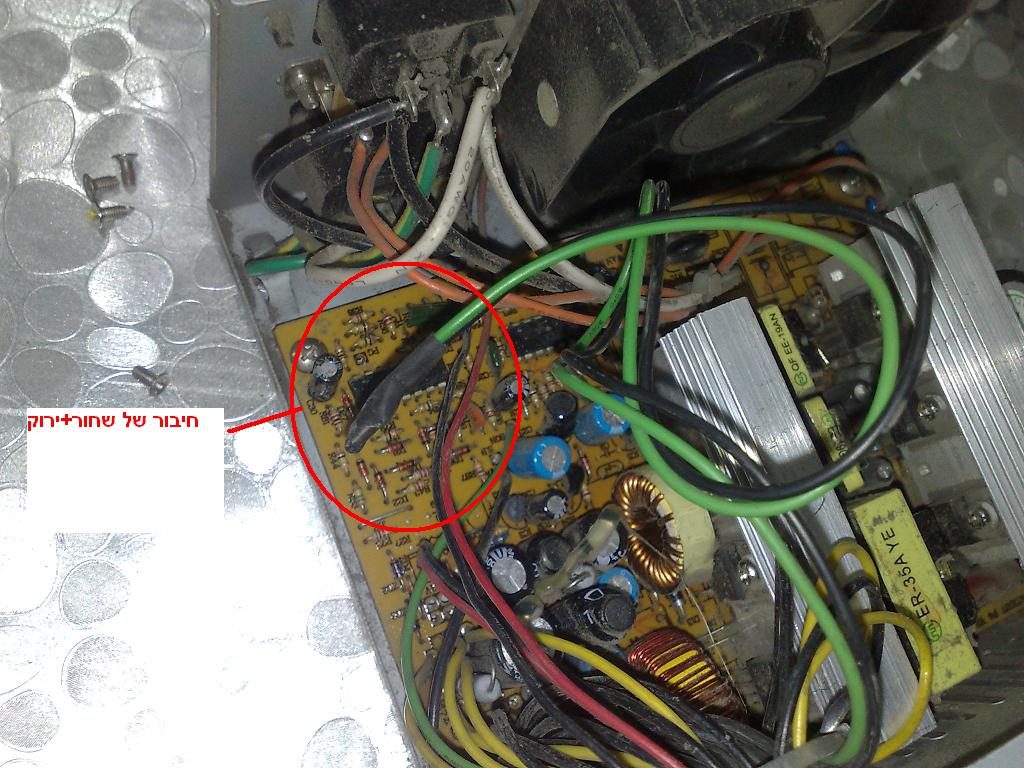

1. חבר מפסק ON/OFF בין ירוק לשחור. מקם המפסק ע"ג מעטפת הספק
2. תאחד את כל השחורים וכל הצהובים (12 וולט) ותחבר אותם לשקעי בננה נקבה. רק כך תצליח לנצל מקסימום יכולת הספק אם יהיה לך צורך בעתיד להטעין בזרמים יותר גבוהים. כמו שזה נראה כרגע לא תצליח למשוך הספק משמעותי.
3. דאג לבודד חוטים שלא בשימוש.

[yuvalnet]

1. לגבי המפסק כל עוד אני משתמש בספק לא מפריע לי שיעבוד המאוורר שנגמרת הטעינה נגמרת העבודה בספק
2. כל החוטים השחורים והצהובים נשארו מחוברים לחיבורים שמתחברים ללוח של המחשב
ולכן כל החוטים מבודדים

אני רק רוצה לחבר משהו לשתי החוטים(צהוב,שחור) שמתחברים למטען שהכל יהיה מוסתר, שאני מפעיל את הספק עם המטען

[shahar_IAI]

ידידי,

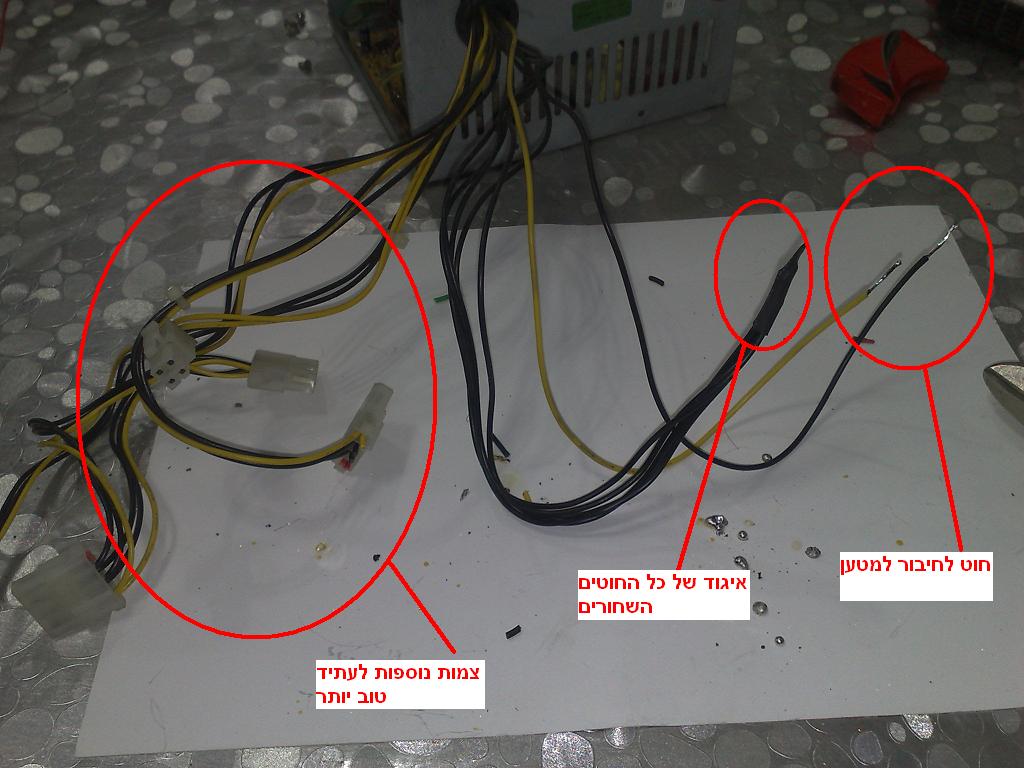

לא ברור לי מדוע בתמונה רואים חוטים שחורים וצהובים אותם אתה מכנה אופציה לעתיד טוב יותר?

כמו כן סימנת בעיגול זוג חוטים (שחור וצהוב) וכתבת שהם לחיבור המטען.

אתה מתכוון להעביר דרכם את כל הזרם? ומה עם בעתיד תרצה לטעון בזרמים יותר גבוהים?

[yuvalnet]

בגלל זה לא חתחתי את כל החוטים.
ואם השתים האלה אני מעביר את הזרם למטען.
לגבי זרמים יותר גבוהים אין לי כרגע צורך ואם צריך אני יעשה מה שכתבת למעלה
עם חיבור הבננה ואיחוד החוטים
נכון או לא?
אבל יש לך רעיון איך אני מכסה את החוטים הגלויים האלה בזמן טעינה

[tamos]

למה אתה לא מחבר את כולם ביחד כבר עכשיו? שיהיה לך מה אכפת לך?
חוטים חשופים או שתעקור אותם מהPCB בעזרת הלחמה, או שתבודד אותם עם איזולירבנד/שרינק או משהו כזה.

[yuvalnet]

תודה על הדאגה אבל שום חוט לא חשוף
בגלל שזה ספק של מחשב כל החוטים מחוברים ושום חוט לא גלוי
חתחתי כמו בתמונה את כל החוטים והשארתי את הצהוב והשחור במקרה הצורך
שניה אתה מחבר אותם ויש לך את הכוח הרצוי
הוספתי תמונה
