כעבור שלושים שנה (זה לא שם של סרט)

**IttaiP** · 18-05-2013, 16:30:42

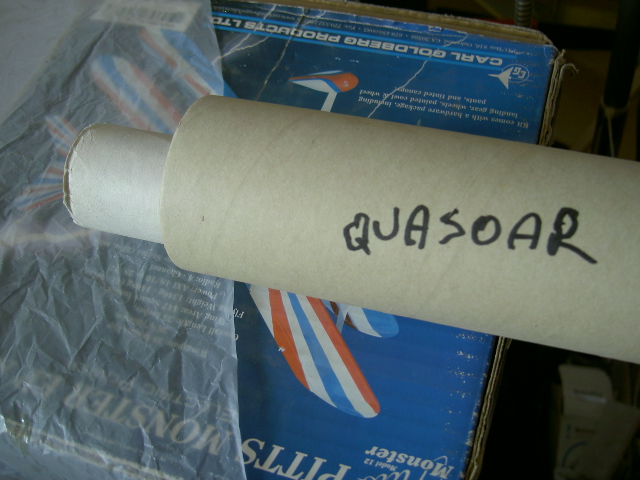

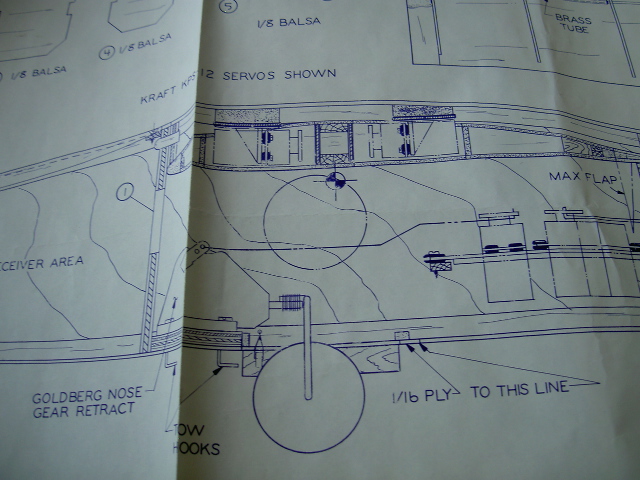

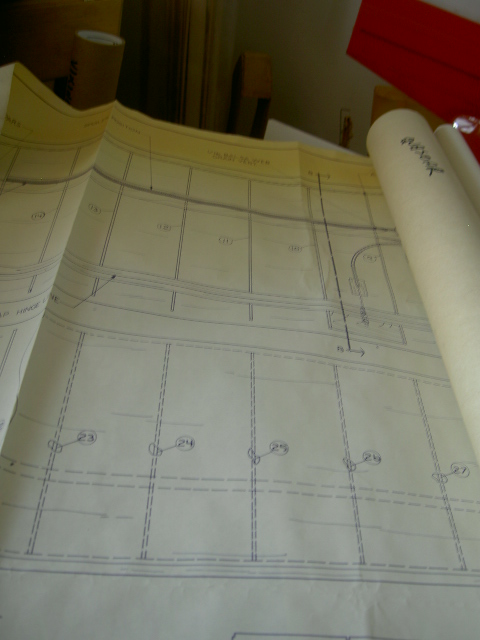

לפני שלושים שנה בניתי טיסן דאון לפי תוכנית

Click image for larger version.

Name: qsr1.JPG
Views: 196
Size: 160.3 קילובייט
ID: 90551

Click image for larger version.

Name: qsr2.JPG
Views: 175
Size: 164.5 קילובייט
ID: 90550

Click image for larger version.

Name: qsr3.JPG
Views: 186
Size: 107.8 קילובייט
ID: 90549

לפי קטעי התוכנית ברור שזה טיסן פרופילים אבל אני החלטתי לבנות אותו קלקר מצופה בלזה.

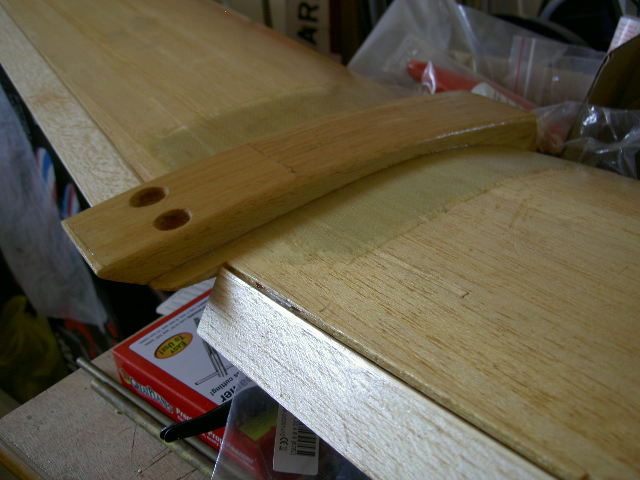

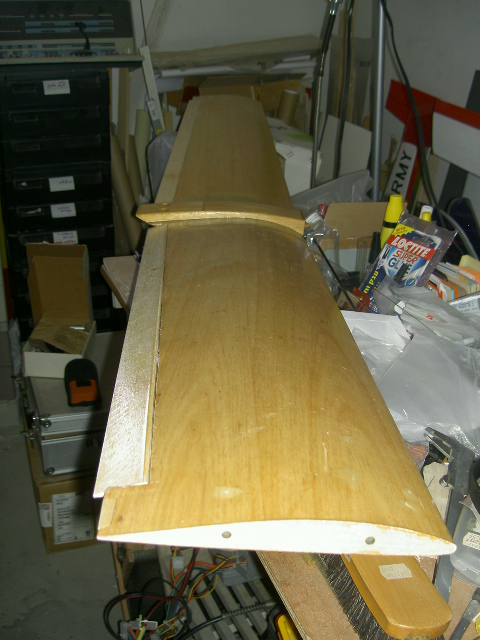

מוטת כנף 360 ס"מ, בדיוק אורך של ארבעה לוחות בלזה. חלק מרכזי עם דיהדרל מרכזי וחלקים חיצוניים.

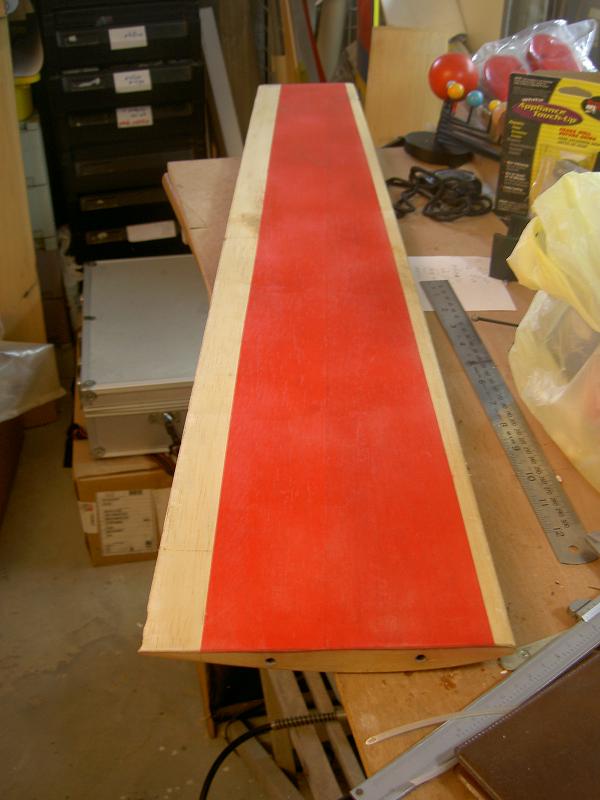

מרכזי -

Click image for larger version.

Name: qsr4.JPG
Views: 178
Size: 170.3 קילובייט
ID: 90548

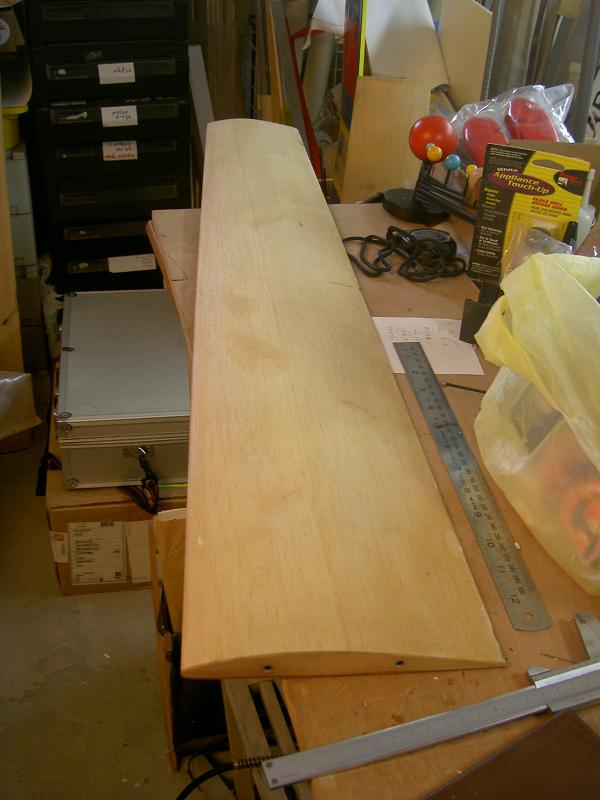

חיצוני -

Click image for larger version.

Name: qsr5.JPG
Views: 193
Size: 57.3 קילובייט
ID: 90547

Click image for larger version.

Name: qsr6.JPG
Views: 172
Size: 54.6 קילובייט
ID: 90546

לפי התוכנית יש מאזנות בחלק המרכזי בלבד.
טוב, אז הטיסן הבלתי גמור שכב שלושים שנה עד שהחלטתי שאני רוצה לסיים אותו ולהטיס.
לצורך העניין החלטתי ליצור מאזנות בקצות הכנף
אז חתכתי מאזנות

Click image for larger version.

Name: qsr7.JPG
Views: 165
Size: 42.5 קילובייט
ID: 90545

הדבקתי צינורית קרבון למאזנת

Click image for larger version.

Name: qsr8.JPG
Views: 175
Size: 44.3 קילובייט
ID: 90544

חרצתי חורים בקלקר של הכנף

Click image for larger version.

Name: qsr9.JPG
Views: 163
Size: 32.4 קילובייט
ID: 90543

להשתלת קוביות בלזה
השתלתי צירי פלסטיק לתוך צינורית הקרבון והדבקתי את קוביות הבלזה לציר

Click image for larger version.

Name: qsr10.JPG
Views: 168
Size: 39.2 קילובייט
ID: 90542

דחפתי את הקוביות לתוך השקעים בכנף וקיבלתי מאזנת מתפקדת

Click image for larger version.

Name: qsr11.JPG
Views: 183
Size: 151.7 קילובייט
ID: 90552

אותה פרוצדורה ביצעתי בחלק המרכזי של הכנף עבור הדשים רק שפה השתמשתי בקורות בלזה מוכנות כי משך השנים אבדו לי החלקים המקוריים מהקלקר.

Click image for larger version.

Name: qsr12.JPG
Views: 174
Size: 172.0 קילובייט
ID: 90561

**assafm25** · 18-05-2013, 17:11:19

אשמח לראותו גמור וטס. כל הכבוד על המוטיבציה. לא אחת אני נזכר בתוכניות שהיו לי בגדנה אוויר לפני 16 שנה. אךךך איזו תקופה

**IttaiP** · 18-05-2013, 17:12:16

סרוו מאזנות, בדומה גם סרוו דש
שבלונה לחיתוך בכנף

Click image for larger version.

Name: qsr13.JPG
Views: 137
Size: 38.6 קילובייט
ID: 90565

חיתוך

Click image for larger version.

Name: qsr14.JPG
Views: 131
Size: 142.2 קילובייט
ID: 90566

השתלת הסרוו

Click image for larger version.

Name: qsr15.JPG
Views: 125
Size: 226.5 קילובייט
ID: 90567

כיסוי

Click image for larger version.

Name: qsr16.JPG
Views: 127
Size: 26.4 קילובייט
ID: 90564

**אננס** · 18-05-2013, 17:21:12

פשוט מדהים... לראות יצירה שהתחילה לפני 30 שנה.

כל הכבוד, רק הפעם לסיים אותו בהקדם.

נ.ב.
האם ה QB10L יסתיים בקרוב?

**IttaiP** · 18-05-2013, 17:49:30

אז יש גם גוף, חתיכת גוף... כמובן שלפני שלושים שנה הוא לא היה חשמלי אלא סתם דאון עפיפון...
מאחר ומדובר על לפני שלושים שנה אז בזמנים ההם לא צילמתי ולכן הכל מהאמצע עכשיו...

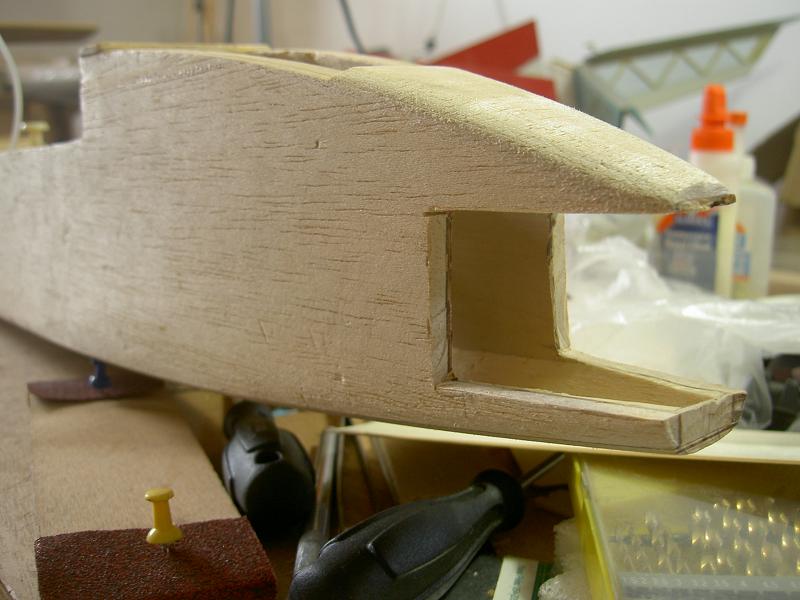

כדי להכין אותו לבלוע מנוע חתכתי את החרטום

Click image for larger version.

Name: qsr17.JPG
Views: 154
Size: 48.4 קילובייט
ID: 90570

Click image for larger version.

Name: qsr18.JPG
Views: 135
Size: 60.8 קילובייט
ID: 90571

כיסוי הגוף בלכה

Click image for larger version.

Name: qsr19.JPG
Views: 146
Size: 179.3 קילובייט
ID: 90572

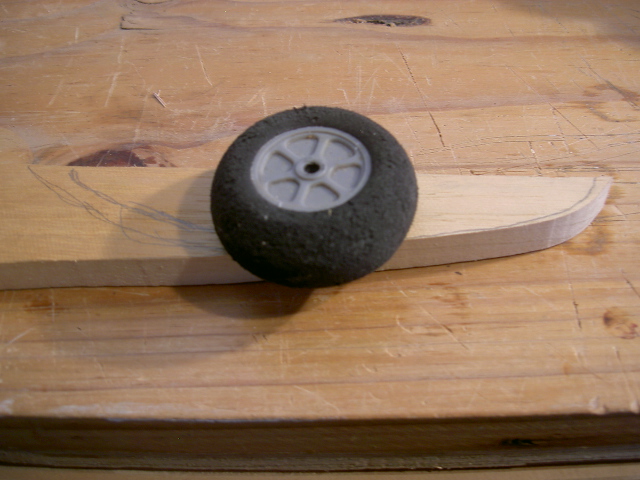

הכנת בית גלגל

Click image for larger version.

Name: qsr20.JPG
Views: 152
Size: 148.4 קילובייט
ID: 90573

חיבור הגלגל עם ברגי פלסטיק, מבט מבחוץ ומבפנים

Click image for larger version.

Name: qsr21.JPG
Views: 135
Size: 135.7 קילובייט
ID: 90574

Click image for larger version.

Name: qsr22.JPG
Views: 132
Size: 146.1 קילובייט
ID: 90575

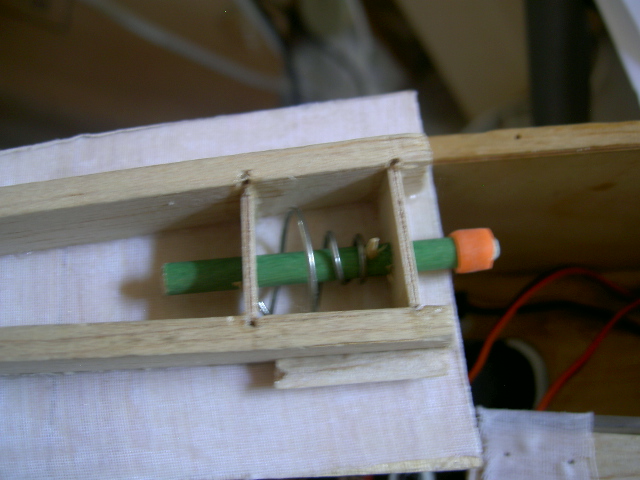

כיסוי החרטום עם פין קפיצי מאולתר

Click image for larger version.

Name: qsr23.JPG
Views: 154
Size: 137.0 קילובייט
ID: 90576

Click image for larger version.

Name: qsr24.JPG
Views: 124
Size: 114.9 קילובייט
ID: 90577

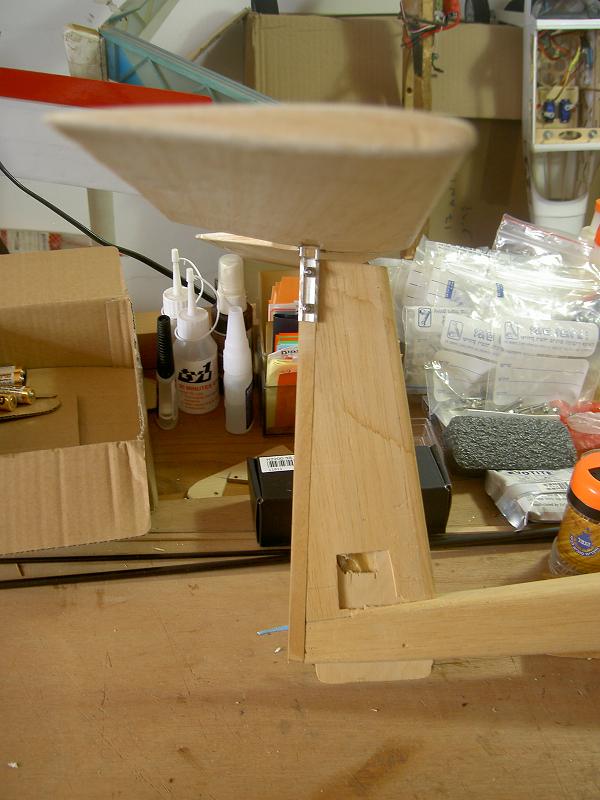

התאמת מייצב הכיוון לחיבור הגה גובה מונובלוק

Click image for larger version.

Name: qsr25.JPG
Views: 127
Size: 47.1 קילובייט
ID: 90578

Click image for larger version.

Name: qsr26.JPG
Views: 143
Size: 37.2 קילובייט
ID: 90579

Click image for larger version.

Name: qsr27.JPG
Views: 122
Size: 34.9 קילובייט
ID: 90569

**ZvikaF** · 18-05-2013, 18:03:40

דאון רדיו ? ממש חדיש...

דבר איתי אם תרצה סרוואים מקוריים של קראפט... יש לי עדיין את כל המערכת

**eitan-ro** · 18-05-2013, 18:11:36

זאת כנראה הבניה הכי ארוכה בהיסטוריה...

כל הכבוד! נראה מגניב

Sent from my GT-I9100 using Tapatalk 2

**bna016** · 18-05-2013, 18:40:47

אנחנו דורשים סרטון מלפני 30 שנה על מסרטה 8 מ"מ ללא פס קול ביוטיוב

חבלי לידה ארוכים יש לטיסן הזה.
אפשר לצרף אותו לטיסות של מוזיאון חיל האוויר בחצרים

**IttaiP** · 18-05-2013, 18:55:26

יש גם הגאים, למה מה? אחרי שלושים שנה שלא יהיו הגאים?
אז הגה כיוון (היה הגה?) באמת לא היה... אז יש דני לדו...
קיבלתי מדני הגה ענק קומפלט

Click image for larger version.

Name: qsr28.JPG
Views: 118
Size: 137.3 קילובייט
ID: 90599

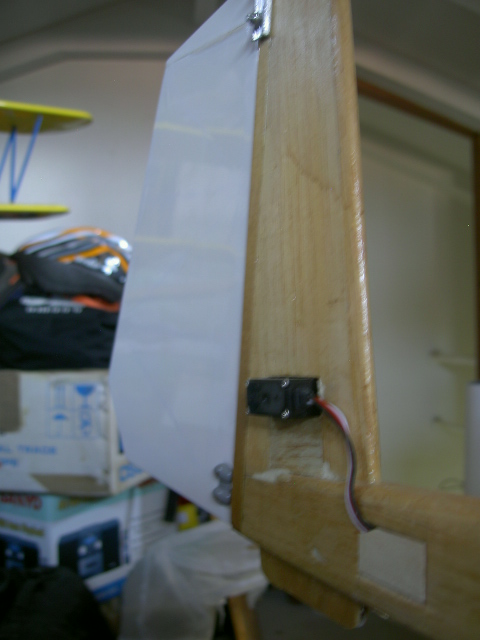

רק היה צריך לחתוך כאן ולחבר שם ויש הגה מתאים, רואים בתמונה גם את סרוו הגובה שיושב בתוך מיצב הכיוון

Click image for larger version.

Name: qsr29.JPG
Views: 127
Size: 103.5 קילובייט
ID: 90600

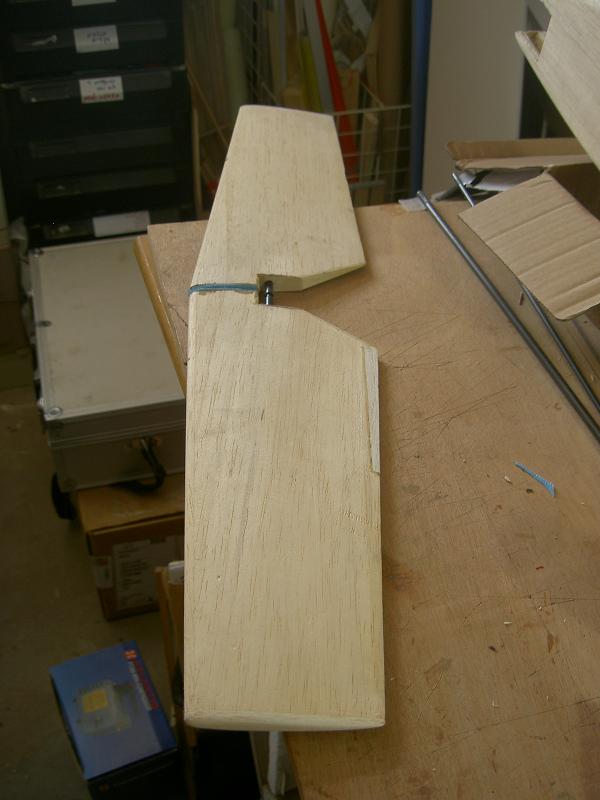

הגה גובה יש ויש מאז... קלקר מצופה בלזה

Click image for larger version.

Name: qsr30.JPG
Views: 135
Size: 49.5 קילובייט
ID: 90601

שני חלקי ההגה מחוברים בעזרת צינוריות קרבון

Click image for larger version.

Name: qsr31.JPG
Views: 132
Size: 59.9 קילובייט
ID: 90602

במבט צד אפשר לראות ששני החלקים מתחברים עם סקוטש...

Click image for larger version.

Name: qsr32.JPG
Views: 127
Size: 38.2 קילובייט
ID: 90603

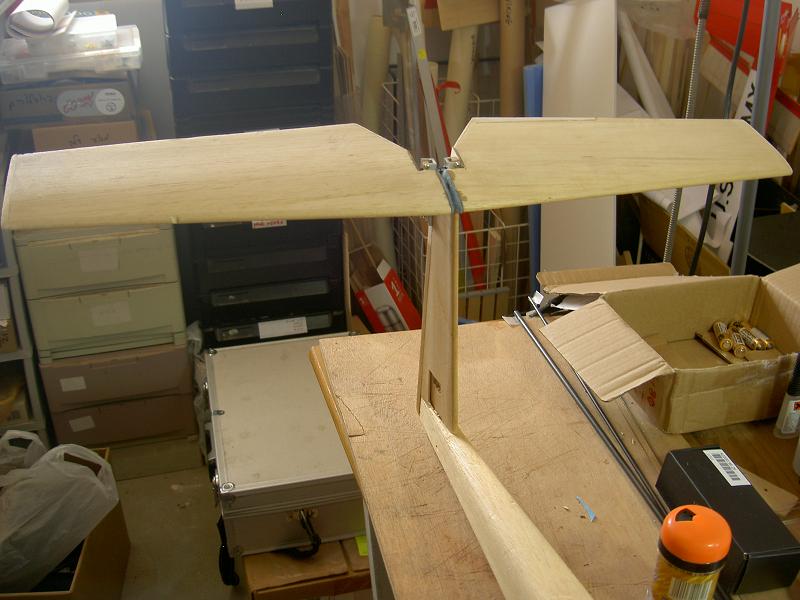

ויש הגה מותקן...

Click image for larger version.

Name: qsr33.JPG
Views: 137
Size: 66.5 קילובייט
ID: 90604

Click image for larger version.

Name: qsr34.JPG
Views: 134
Size: 67.8 קילובייט
ID: 90598

נ.ב. ה QB10 בהמתנה כרגע

**IttaiP** · 18-05-2013, 19:01:01

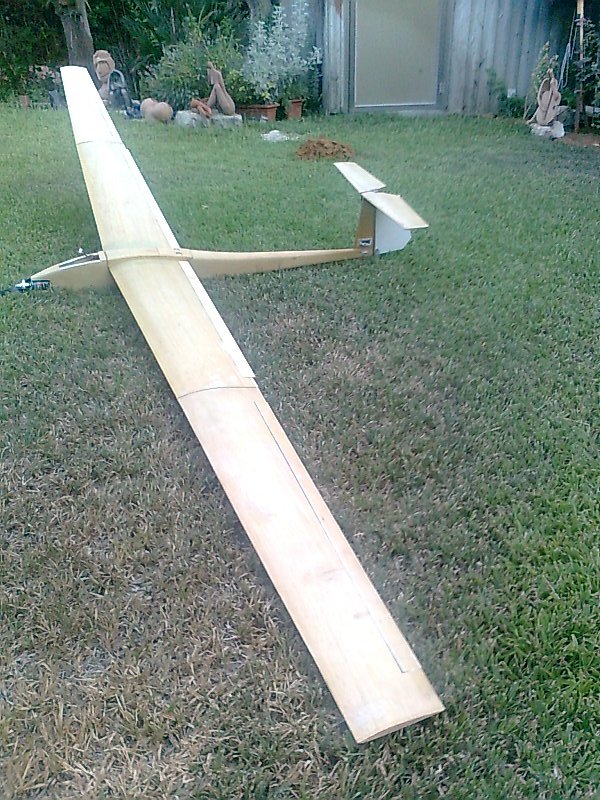

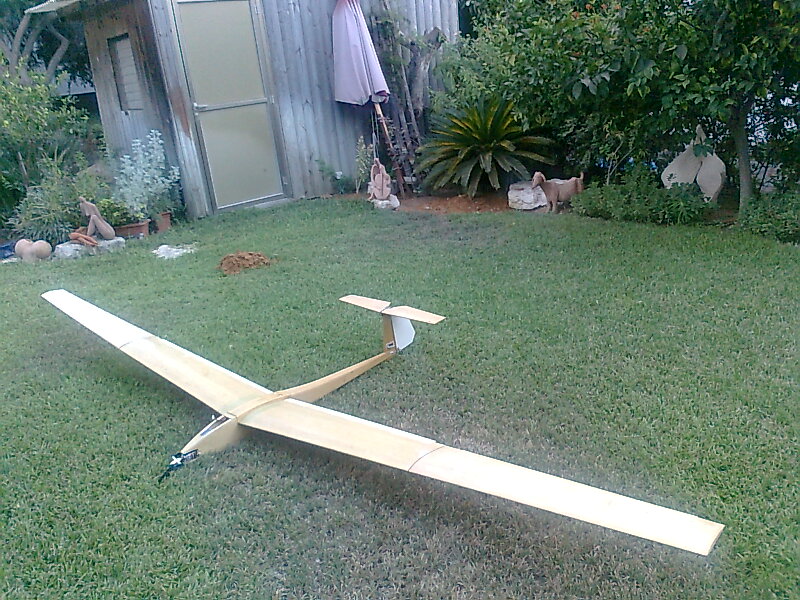

אז יש מנוע ויש טיסן על הדשא בבית

Click image for larger version.

Name: qsr35.jpg
Views: 159
Size: 177.2 קילובייט
ID: 90611

Click image for larger version.

Name: qsr36.jpg
Views: 193
Size: 167.3 קילובייט
ID: 90612

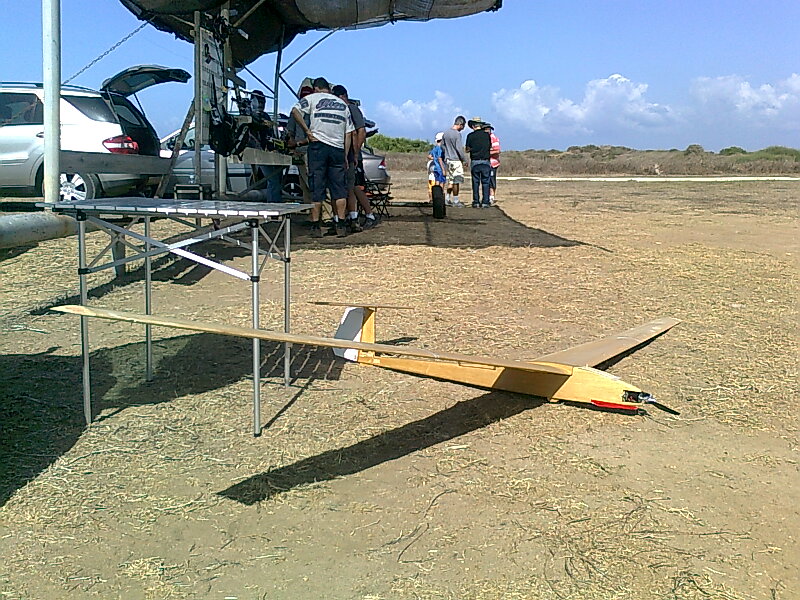

וגם בשטח...

Click image for larger version.

Name: qsr37.jpg
Views: 159
Size: 189.9 קילובייט
ID: 90610

מתקדמים...

**IttaiP** · 18-05-2013, 19:17:52

אז ככה...
כנף קלקר מצופה בבלזה זו טכניקה של פעם (אולי גם היום?) לכנפיים של טיסני מנוע עם מוטת כנף שאינה כה ארוכה. כנף כזו מספיק חזקה.
כנף באורך 3.60 מטר במבנה כזה תקרוס מייד בטיסה.
אז המומחים הציעו (בקטנה) להשתיל בתוך הכנף קורת אורן, רק בחלק המרכזי של הכנף.
מה זה בשבילי להשתיל בכנף קורת אורן? קלי קלות, ברור...

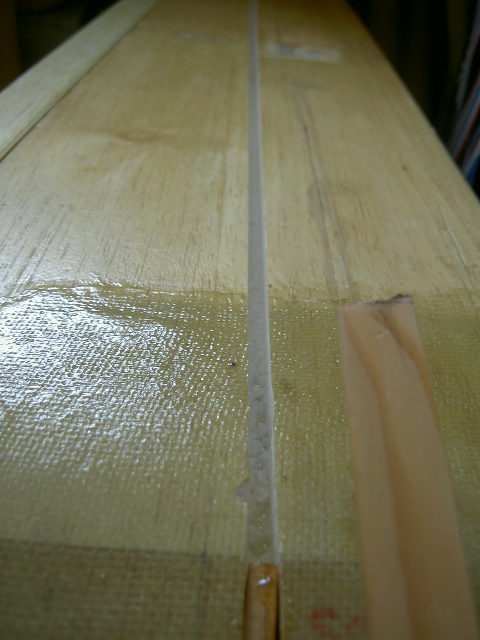

חרצתי בכנף חריץ לכל האורך בצד התחתון עם ראוטר

Click image for larger version.

Name: qsr38.JPG
Views: 144
Size: 148.4 קילובייט
ID: 90614

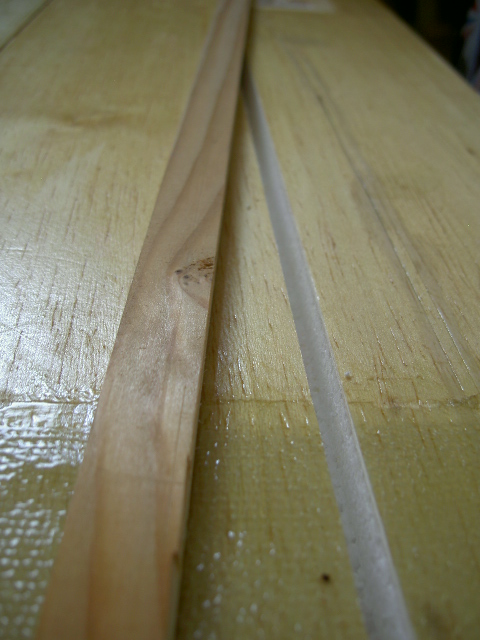

עד הסקין העליון
אם יש כבר ראוטר אז זה לא בעייה להכין קורה מתאימה

Click image for larger version.

Name: qsr39.JPG
Views: 120
Size: 138.2 קילובייט
ID: 90615

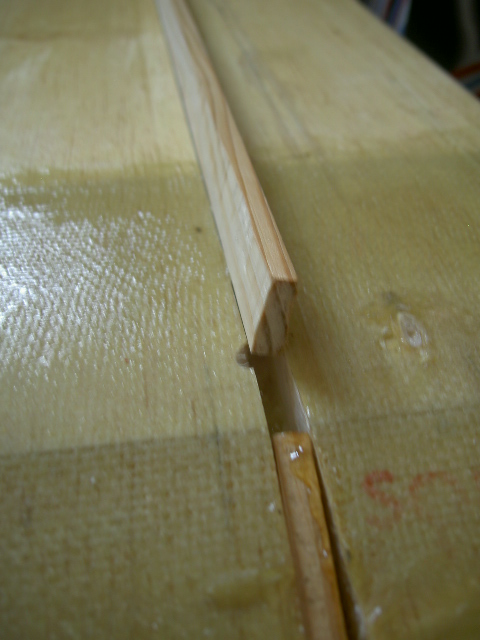

השתלתי את הקורה בחריץ עם דבק אפוקסי

Click image for larger version.

Name: qsr40.JPG
Views: 131
Size: 120.6 קילובייט
ID: 90616

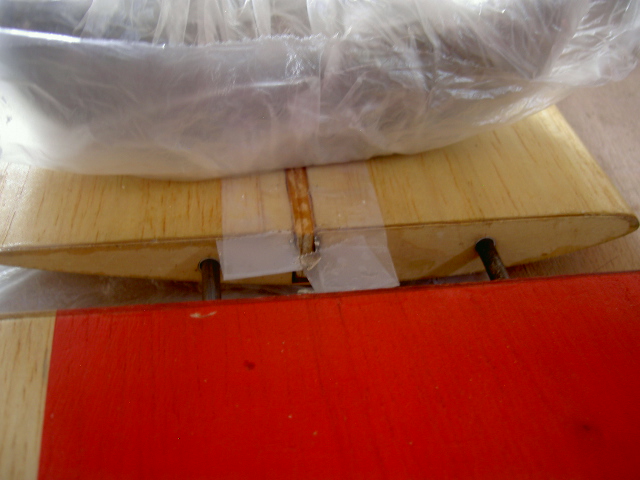

הרמתי את הכנף על הגבהה והנחתי משקולות כדי שהתפר יסגר

Click image for larger version.

Name: qsr41.JPG
Views: 129
Size: 144.8 קילובייט
ID: 90617

Click image for larger version.

Name: qsr42.JPG
Views: 112
Size: 155.7 קילובייט
ID: 90618

ולאחר זמן הדבקה יש תוצאה

Click image for larger version.

Name: qsr43.JPG
Views: 125
Size: 119.6 קילובייט
ID: 90613

**IttaiP** · 18-05-2013, 19:22:59

ברור...
עולים לאויר

במקרה כזה כדי למנוע ביש מזל כמובן לא מצלמים

עלינו לאויר
איזה מזל שלא צילמנו... הכנפיים מנפנפות כמו פרפר בערך, כולם למטה תופשים מחסה

יורדים מהר אבל לאט, שלמים בינתיים...

מה עושים?

**IttaiP** · 18-05-2013, 19:28:48

לא סתם אני מרכז את סניף ירושלים של קלוב התעופה

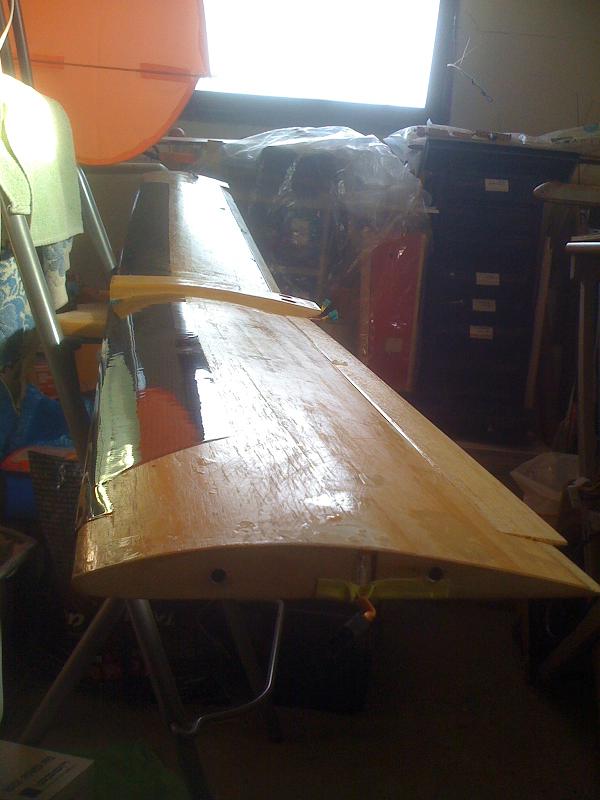

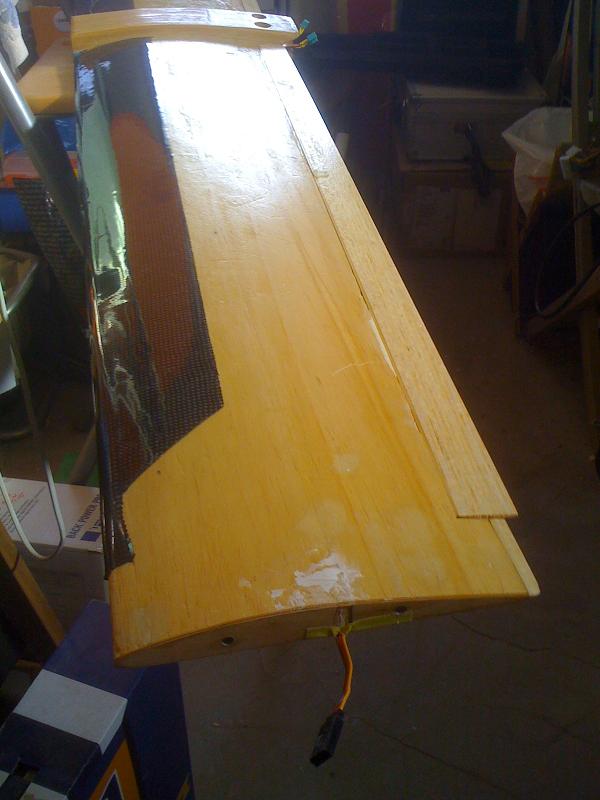

באים למועדון עם הכנף ומצפים
בקרבון כמובן לפי כל הכללים

Click image for larger version.

Name: qsr44.JPG
Views: 166
Size: 53.3 קילובייט
ID: 90620

Click image for larger version.

Name: qsr45.JPG
Views: 135
Size: 56.6 קילובייט
ID: 90619

איזה יופי של כנף

**IttaiP** · 18-05-2013, 19:32:48

זהו...
זהו...
זהו...
ממש מטיסים

Click image for larger version.

Name: qsr46.JPG
Views: 171
Size: 49.7 קילובייט
ID: 90621

בסבבה

אז אם חשבתם שגם השרשור הזה לא יגמר, אז גם בזה טעיתם

**אננס** · 18-05-2013, 19:57:14

פשוט מדהים הקטנציק הזה... אומנם חיכה 30 שנה אבל אנחנו קיבלנן שירשור של 3 שעות..
3 שעות מאז פתיחת השירשור ועד התמונה שלפני הטסט...

כל הכבוד איתי, הפעם הפתעת בגדול!!!

**wind556** · 19-05-2013, 09:08:47

סחתיין עליך ידידי
הבאת לנו אחלה אוירון וינטג' עם נגיעות קרבון ברוטב קלקר
וחוץ מזה, אין לאן למהר. הזמן רץ כשנהנים

אם במקרה תגיע איתו למרכז, אשמח לבוא ולהיפגש בשדה
