מחפש להלוות צורב AVR ממישהו בדרום

[Friman]

הצורב USBasp שלי כנראה לא תקין, אני מקבל הודעות בצריבה שצריך לעדכן לו גרסא, ולא מצליח להבין איך עושים את זה. אם למישהו בדרום יש להלוות לי צורב avr תקין ליום-יומיים אני אודה; גם הסבר איך לעדכן גרסא לצורב usbasp שיש לי ייתקבל בברכה

תודה, גיל

[AvSa]

היי גיל,

תל-אביב מתנדבת אם יש לך איך לקחת. לא אכפת לי גם לשלוח בדואר.

[liorz055]

באיזה תוכנה אתה משתמש לצריבה.
אולי כדאי לך לצרוב boot loader ישירות מארדואינו (אני מאמין שתוכל למצוא גרסת ארדואינו בה הusbasp מתאים ולא צריך עדכון)

[Friman]

ניסיתי לצרוב את הbootloader גם דרך ארדואנו (1.01 ו1.52), וגם עם avrdude שהורדתי דרך winAVR. בשניהם ריבלתי את אותן הודעות שגיאה בדיוק. גם כשניסיתי לצרוב את הopelrsng למקלט עם הbootloader התקין שיש לי באמצעות אותו צורב usbasp, קיבלתי את אותן הודעות שגיאה. לכן אני מניח שהבעיה היא בצורב. משהו על זה שהשעון לא מוגדר נכון..(??)
ניסיתי גם לצרוב את המקלט עם הbootloadee התקין כצורב AVR ולצרוב איתו את הbootloader למקלט השני, אבל כנראה חיברתי ביניהם לא נכון, זה לא עבד- חיברתי בין שקע הavr של אחד לשקע avr של השני, וראיתי שרטוטים באינטרנט שזה אמור להתחבר אחרת, מחיבורים שאני לא רואה שיש לי על הלוח שמשמש כצורב .
הבעיה שיש לי כעת מודול שידור ומקלט שצרובים לשתי גרסאות שונות, ולא מתקשרים ביניהם... אני מנסה למצוא מהיכן להוריד את הגרסא שצרובה על מודול השידור (openlrsNG 1.6) ולשנמך באמצעותה את המקלט, בתקווה שהם יתקשרו ביניהם..

[AvSa]

גיל, נראה שאתה מנוסה בתחום הרבה יותר ממני...

אני משתמש בו לצרוב את ה-9X באופן הפשוט ביותר.
ולמרות שאני משחק גם עם ארדואינו לא ידעתי שאפשר להשתמש בו לצריבה

ההצעה שלי בתוקף

[liorz055]

בצריבת בוטלודר בארדואינו , הרבה פעמים לאחר שהוא מראה תקלה צריך פשוט ללחוץ על reset ולנסות לצרוב בוטלודר שוב.

[Friman]

בצריבת בוטלודר בארדואינו , הרבה פעמים לאחר שהוא מראה תקלה צריך פשוט ללחוץ על reset ולנסות לצרוב בוטלודר שוב.

איפה לוחצים על reset במודול המקלט של openlrs? אני לא רואה שום לחצן reset...

גיל, נראה שאתה מנוסה בתחום הרבה יותר ממני...

אני משתמש בו לצרוב את ה-9X באופן הפשוט ביותר.
ולמרות שאני משחק גם עם ארדואינו לא ידעתי שאפשר להשתמש בו לצריבה

ההצעה שלי בתוקף

תודה רבה! שלחתי לך הודעה פרטית.

[liorz055]

צריך ללחוץ reset במכשיר הצורב, לא במכשיר הנצרב.

[Friman]

צריך ללחוץ reset במכשיר הצורב, לא במכשיר הנצרב.

אני לא רואה כפתור reset בצורב usbasp... אבל הבנתי שאם מקצרים בין הvcc ל reset זה יעשה reset?

[Friman]

טוב, הבעיה לא בצורב... ניסיתי לצרוב bootloader למודול המקלט עם הצורב.. בשלב ראשון הוא עשה בעיות ונתן הודעת שגיאה; מישהו בrcgroups אמר לי שזה עשוי להיות בגלל שהצורב נותן 5v והמעבד אמור לקבל 3.3v. אז חיברתי את המקלט למתח מכניסות הסרבואים דרך Bec ואז חיברתי את צורב ה usbasp, והוצאתי את הג׳אמפר של אספקת המתח שלו. ניסיתי שוב לצרוב את הbootloader למודול של המקלט - ועבד. חיברתי מתאם ftdi והפעלתי צריבת גרסת מקלט openlrsng, ועבד יופי. אבל, כשחיברתי בדיוק באותה קונפיגורציה למודול הבעייתי (שמשמש כמודול שידור) - שום דבר, אין אורות מהבהבים בusbasp כמו שהיה במודול התקין, ומתקבלת הודעת שגיאה:
avrdude: warning cannot set sckperiod please check for usbasp firmware update.
Avrdude: error: program enable target doesn't answer. 1
Avrdude: initialization failed, rc=-1
Double check connections and try again, or use -F to override this check

אם יש מישהו שמבין בנושא ומוכן שאשלח אליו את המודול לבדיקה, אני אהיה אסיר תודה, כי כבר אין לי מושג מה אני עושה... מוכן גם לשלם תשלום סמלי בעבור הטרחה. מה שאני צריך להבנתי זה להצליח להטעין ללוח את הbootloader ולוודא שהבעיה איננה בחומרה.

[guy1a]

נשמע שהחיבורים לא נכונים אולי ?


Sent from my GT-I9100 using Tapatalk 2

[Friman]

נשמע שהחיבורים לא נכונים אולי ?


Sent from my GT-I9100 using Tapatalk 2

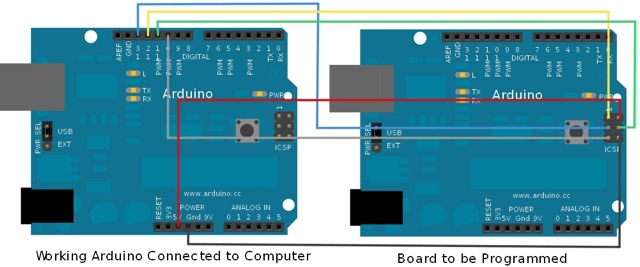

כאמור, עם אותם חיבורים בדיוק הכל עבד תקין במודול השני, גם בצריבת הbootloader עם הusbasp (עם הזנת מתח נפרדת) וגם בצריבת גרסת הopenlrsng עם מתאם הftdi. הדבר היחיד שלא ניסיתי, כי לא הבנתי את החיבורים, זה להשתמש באחד הלוחות שנצרב כצורב, לצריבת הbootloader ללוח השני; מצאתי דיאגרמות של החיבורים אבל לא הבנתי מה מתחבר למה; אין לי את החיבורים שמופיעים בתצלום במודול של הopenlrs (החיבורים בלוח שמשמש כצורב), וגם אין הלוחות כפתור reset:

[Friman]

קיבינימאט הסיני הזה:

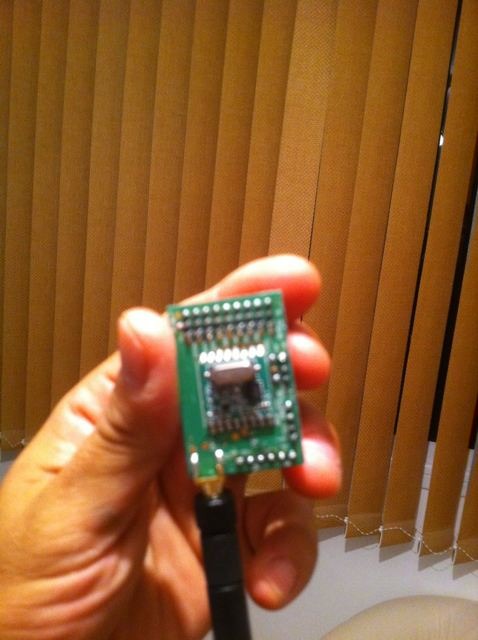

בייאושי חיפשתי פורומים של מומחים לארדואנו בנסיון להבין למה אני לא מצליח לצרוב bootloader ללוח עם הusbasp, אז צילמתי את הלוח בלי כיסוי שיבינו על מה אני מדבר. ומה פתאום בולט לעין בזהוב מבריק היכן שאמורה להיות הלחמה כסופה? שכחו להלחים את הפין האמצעי בשורה הפנימית של כניסת הavr. יופי. יכול להסביר למה בכל נסיון לצרוב דרך כניסת הavr אני מקבל הודעת שגיאה שיש בעיה בחיבורים... על הדרך ראיתי שההלחמה של פין הסיגנל בערוץ 3 מידלדלה לגמרי.
בקיצור אשב להלחים, מקווה שזה יפתור את הבעיה. יש מצב שבקרוב בכל זאת יהיה לי טיסן fpv נוסף. נחמד אם יחכה לו מקלט מוכן.

[AvSa]

אין על הסינים...

[Friman]

אין על הסינים...

3 שבועות כמעט אני שובר על זה את הראש.
רק את הברור מאליו (שהרי קיבלתי הודעת שגיאה ״בעיה בחיבורים״ רק בצריבה של הלוח הזה עם הusbASP) לא חשבתי לבדוק. זה פשוט כל כך... בסיסי? מובן מאליו, אמור להיות? כאילו דה, שנאמר?
מקווה שאכן זו הבעיה. עוד בסוף אני אצא עוד יותר חומוס

[AvSa]

כן, גם לי לפעמים נתקעת העקשנות... לרוב זה משתלם.

שנשמע עד פה את צרחת היאהו כשזה עובד

[Friman]

איפיקה היי!!! עובד!
קיבינימאט הסינים האלו. שלושה שבועות שברתי את הראש, כמעט כבר זרקתי את המודול לפח, והכל בגלל פספוס של הלחמה אחת מסכנה.
עכשיו יש לי מקלט ספייר, רק צריך בשבילו טיסן

[AvSa]

שמענו עד פה

שום דבר לא משתווה לעקשנות בריאה.
