Ground Station Terminal

[MDreamer]

היי,

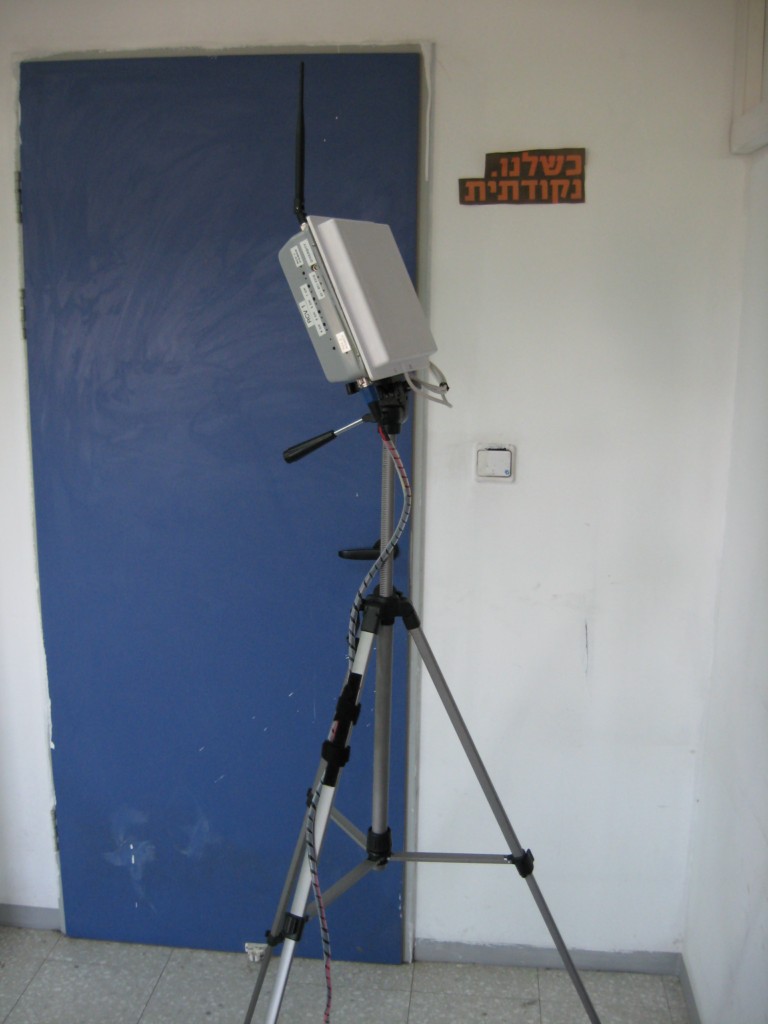

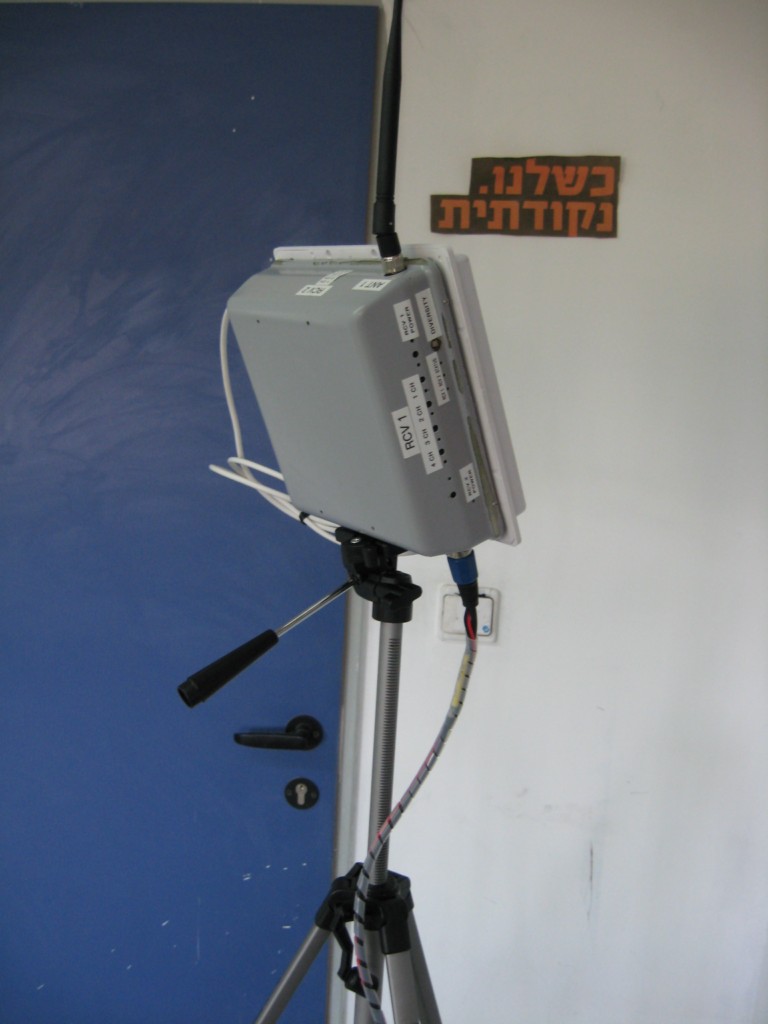

בשבועיים האחרונים עבדתי על משהו שיקל עלי את החיים.. Ground Station Terminal או בשמו המקוצר שהמצאתי לו GST.

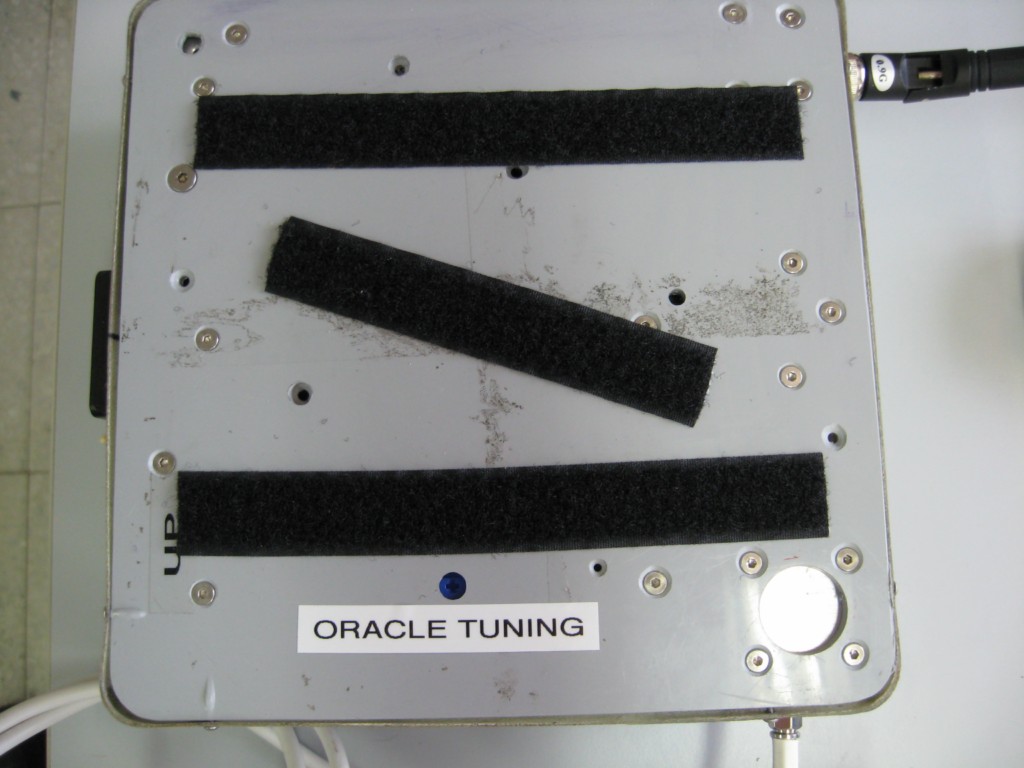

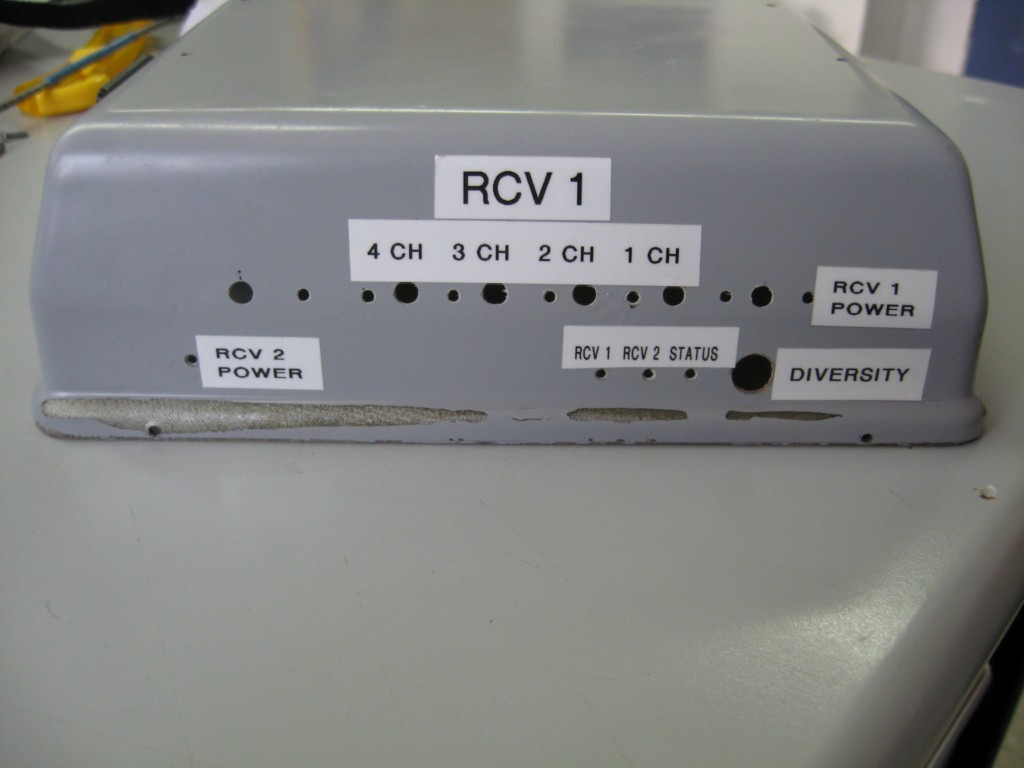

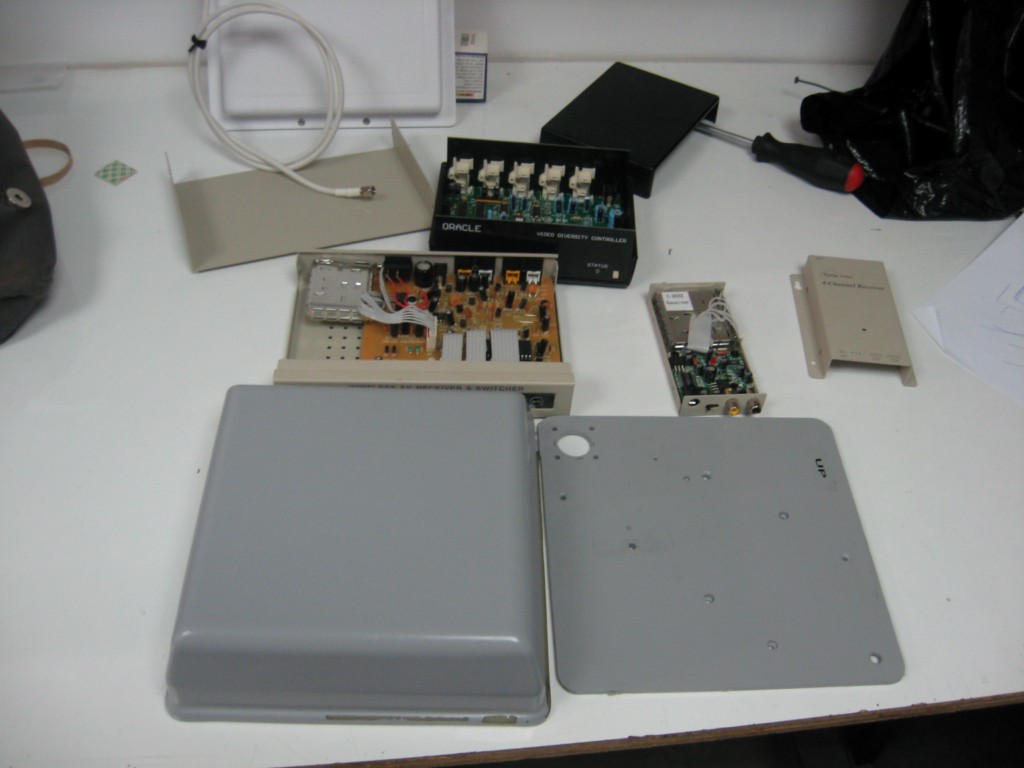

בפועל זה סידור סופר חסכוני ל 2 מקלטים ו Diversity הכל בקופסה אחת - ALL IN ONE במקום לסחוב שולחן וטונה כבלים.. תשאלו את מוטי, כואב לי רק מלראות את הפריסה שלו כל פעם.. זה מסע פילים. זאת גם הסיבה שעד עכשיו לא השתמשתי ב DIVERSITY - עצלנות טהורה, לא היה לי כח לכל הלוגיסטיקה. הקופסה הזו אמורה להיכנס לתוך הארגז הגדול בסוף. את הפנל של ה Ground Station V2 שלי אעשה בהתחלה מהנגטיב של תהליך הוואקום פורמינג שאעשה על הGST - הכל הכנה לכלי הגדול שאני עובד עליו במקביל.

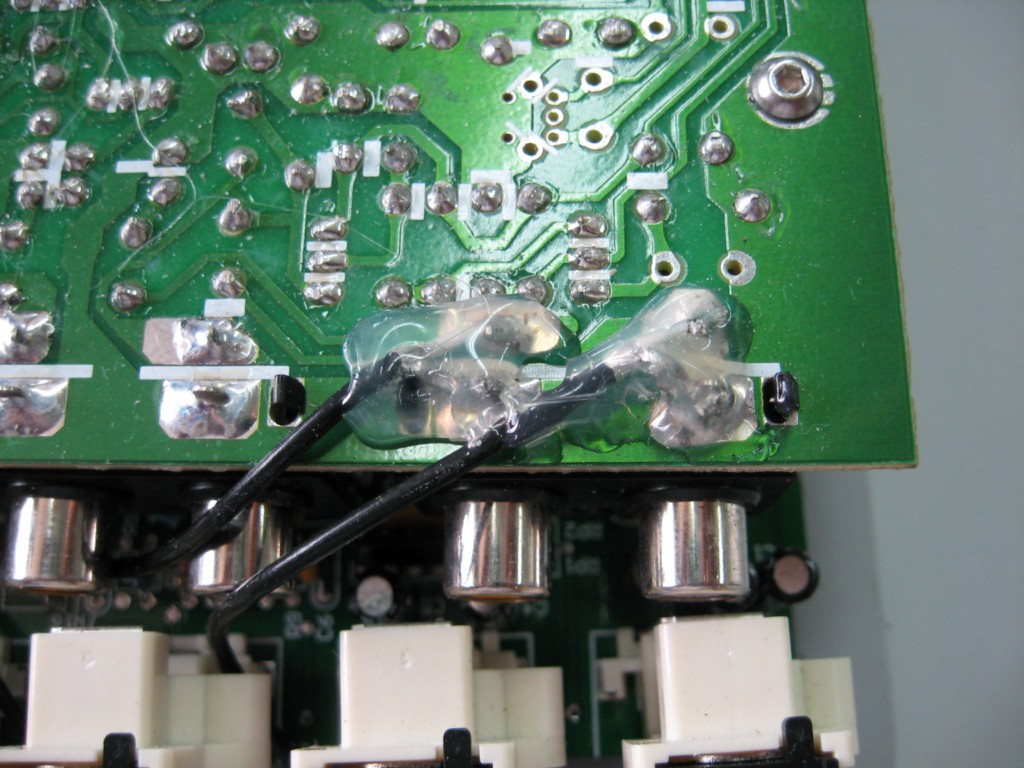

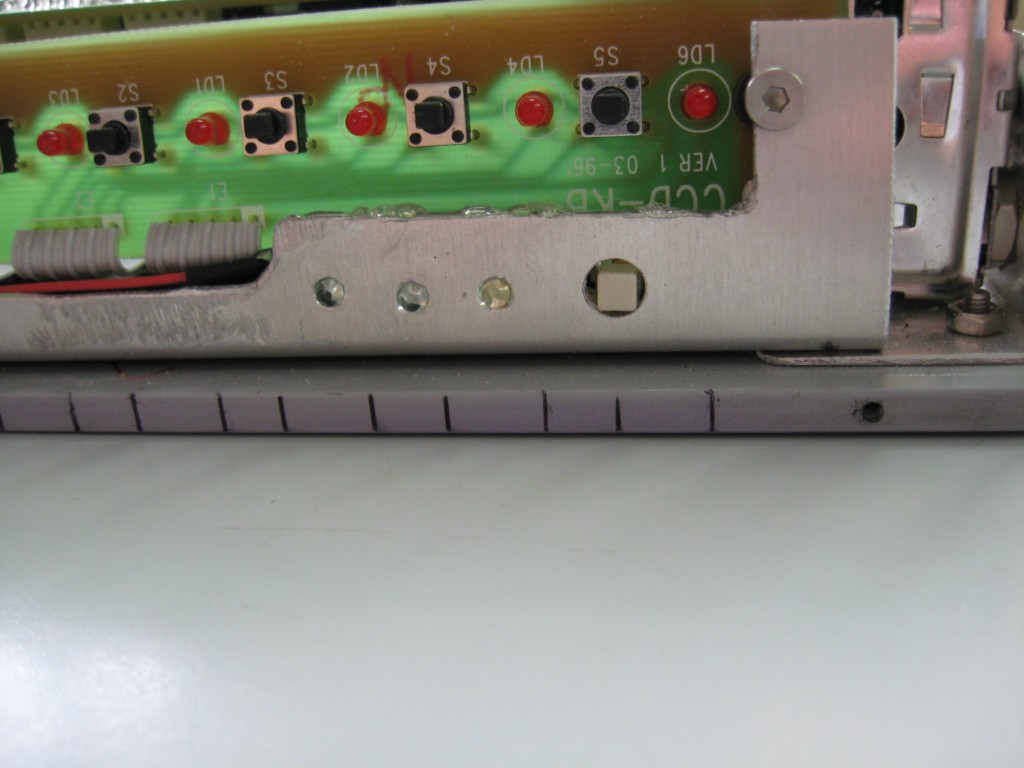

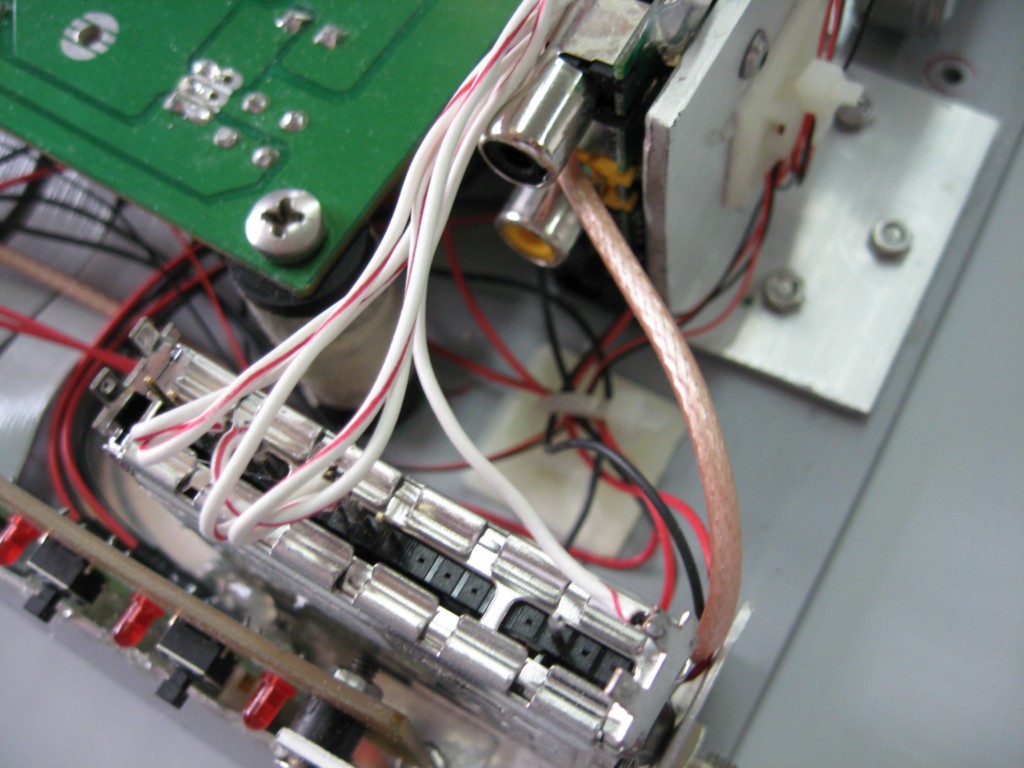

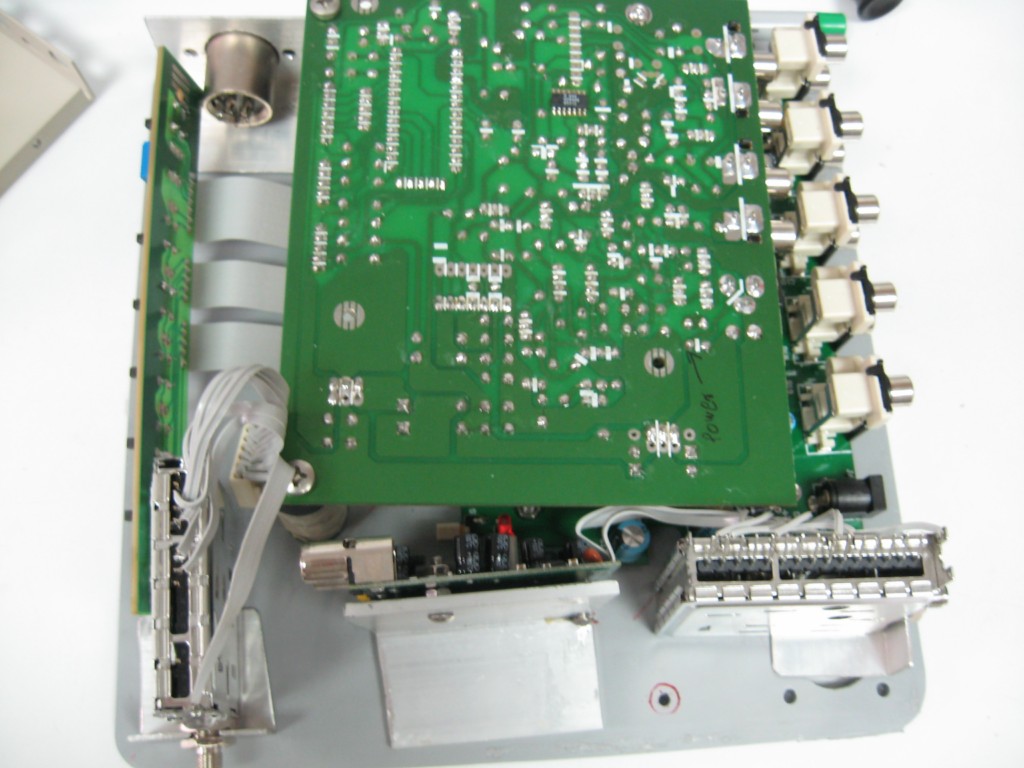

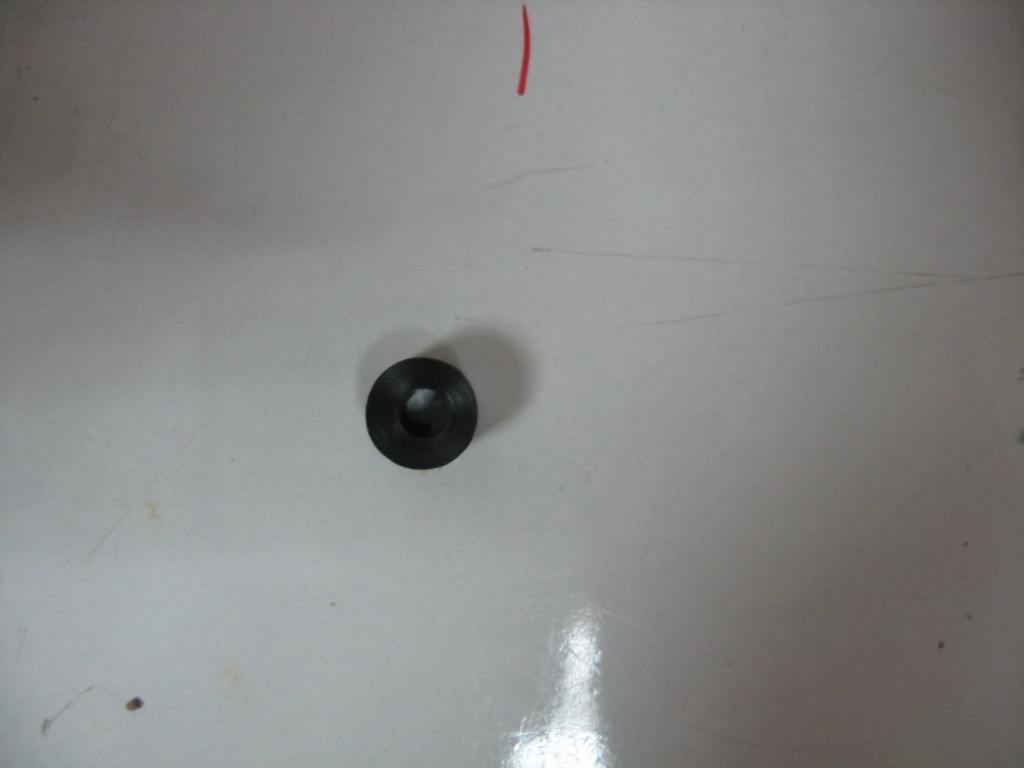

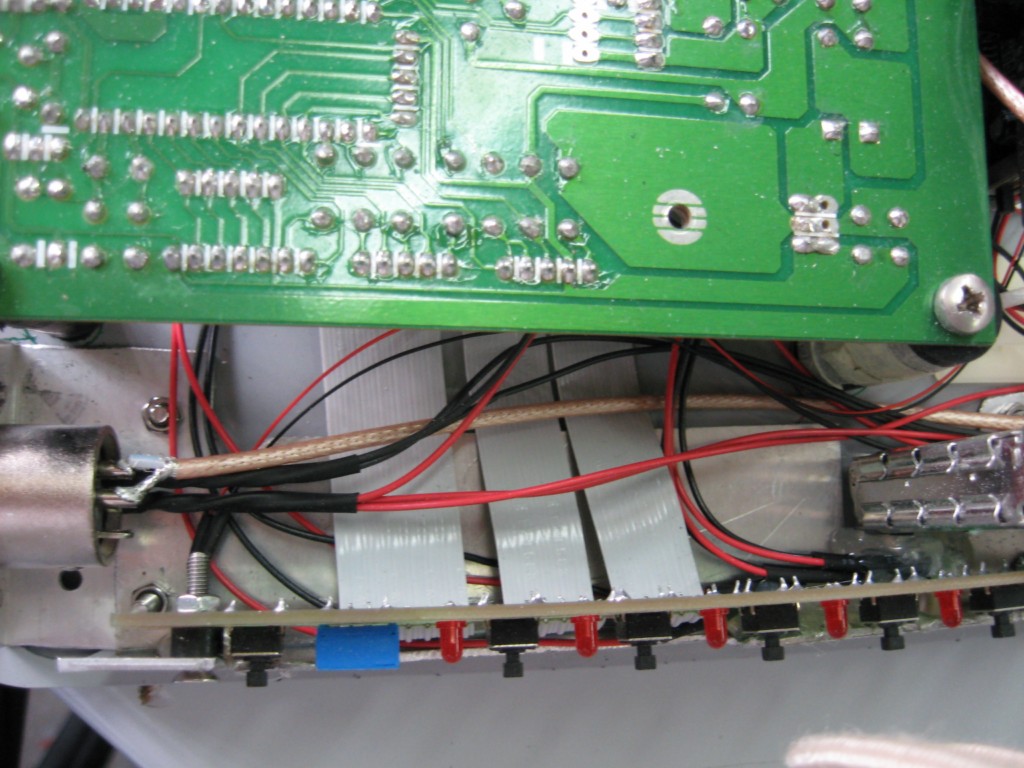

כל כבלי הוידאו והאודיו מסוככים לחלוטין והכל מעוגן עם זויות אלומניום. הגבהות ה PCBs עשויות דלרין.

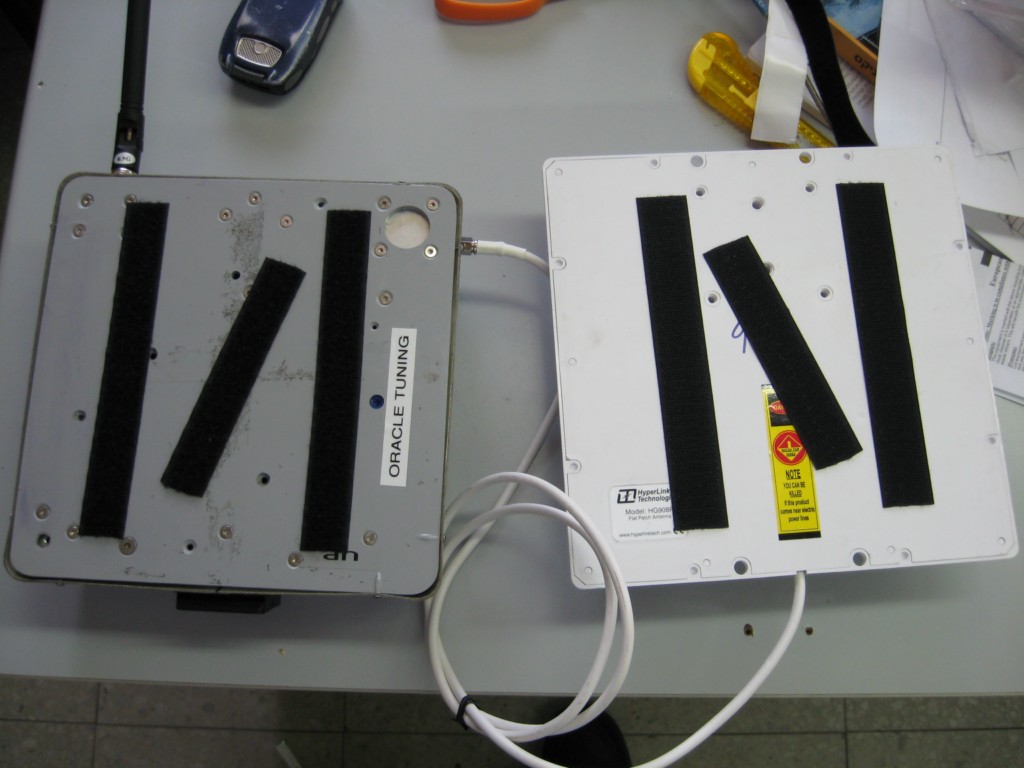

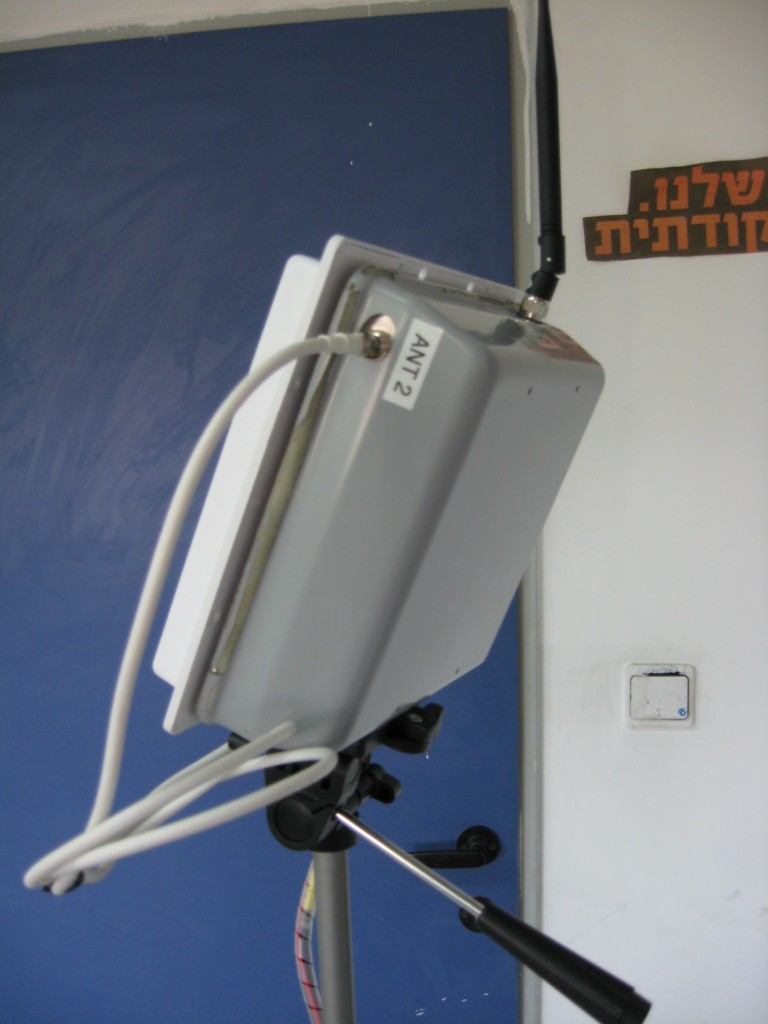

כמובן שאפשר להחליף אנטנות לפי הצורך.

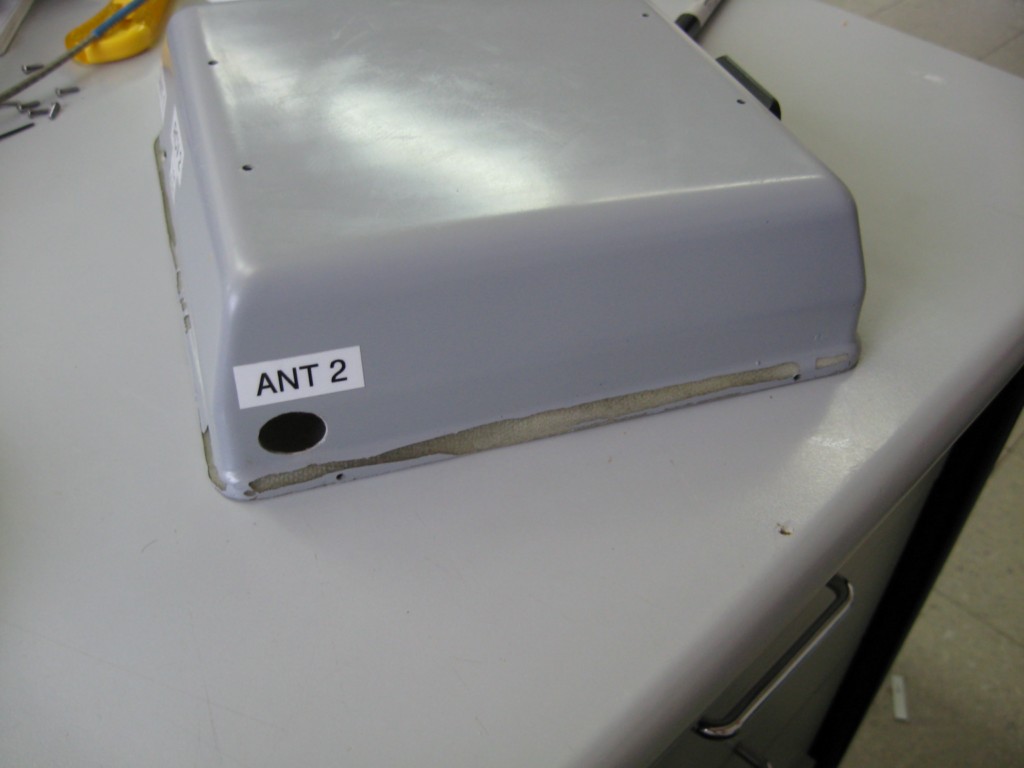

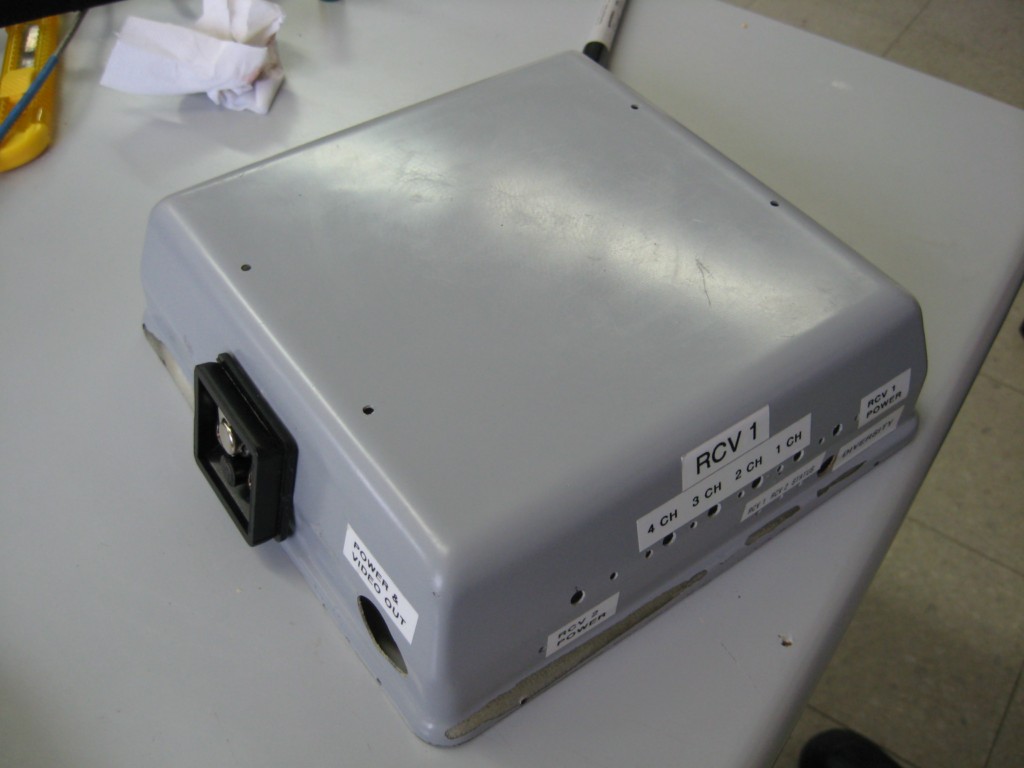

אתן לתמונות לדבר בעד עצמן, הקופסה כמובן על טהרת המרוכבים ועשויה מפיבד ונוצקה מ... קופסת אוכל ישנה.

[giluriel]

MD תעשיות

עבודה מדהימה (כמו כל מה שיוצא מביית החרושת הזה .. )

מתי רואים את זה בשטח ??

גיל

[Shay]

זה באמת מסובך כמו שזה נראה?

[crazyguy]

פשש ללא ספק מקל על החיים...

הרבה מטיסי FPV מקנאים בך ברגע זה!

[motiganot]

חמוד ביותר !
זה למעשה כמו YelloJacket PRO רק גדול יותר .

דרך הגב גם אני משתמש בקופסה שמכילה את כל
הציוד כך שבשטח אני מחבר רק את המצלמה והמשקפיים
לכבלים מוכנים מראש וזהו.

עוד משהו.
אני הפסקתי להשתמש WHIP ANTENNA במקלטים,
מניסיון הבנתי שהיא אוספת את כל רעשי RF בסביבה.
שימוש ב-2 פאצ' ממקד את אלומת הקליטה מהטיסן
בצורה הרבה יותר יעילה.

[b1yossi]

יפה !

מה עם חימום\פיזור חום ?

[MDreamer]

זה מקלטים.. אין שם שום דבר שמתחמם בצורה שדורשת קירור. אל תשכח שהם גם במקור מגיעים ארוזים בקופסה ללא חורי איורור.
אם זה היה משדרים הסיפור היה שונה לגמרי זה היה נקרא ACGST

[b1yossi]

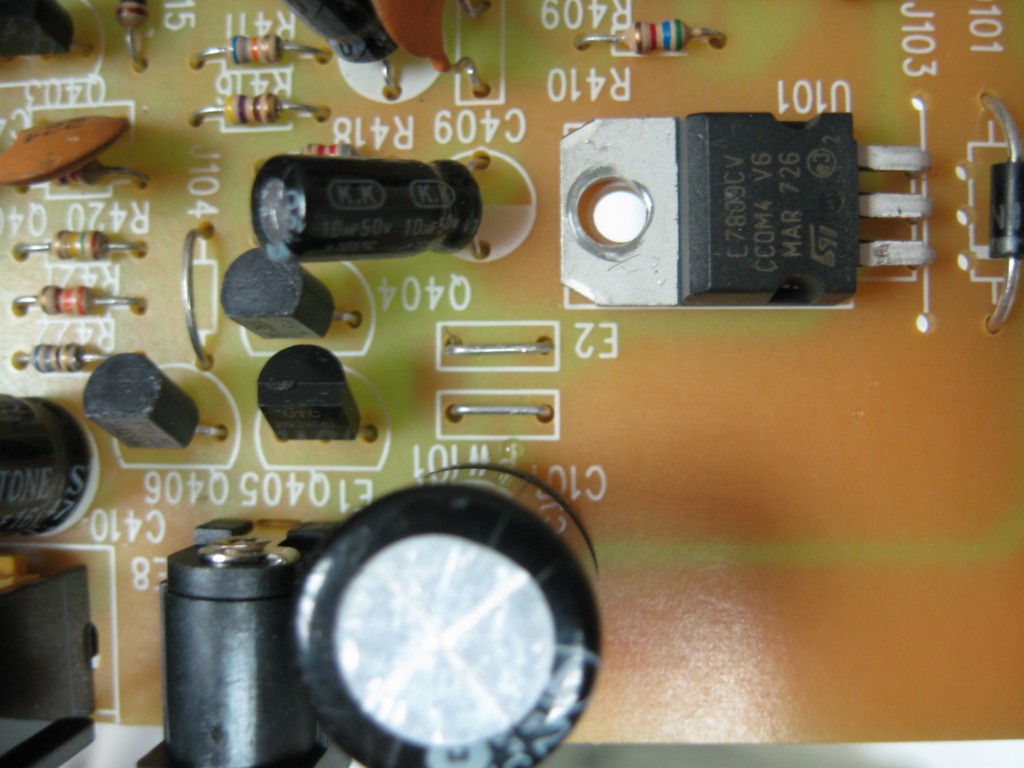

חשבתי שראיתי טרנזיסטור הספק - מסתבר שזה מייצב מתח (גם הוא מתחמם....), בכ"א אין הגבר למקלטים ?

[giluriel]

דרימר,

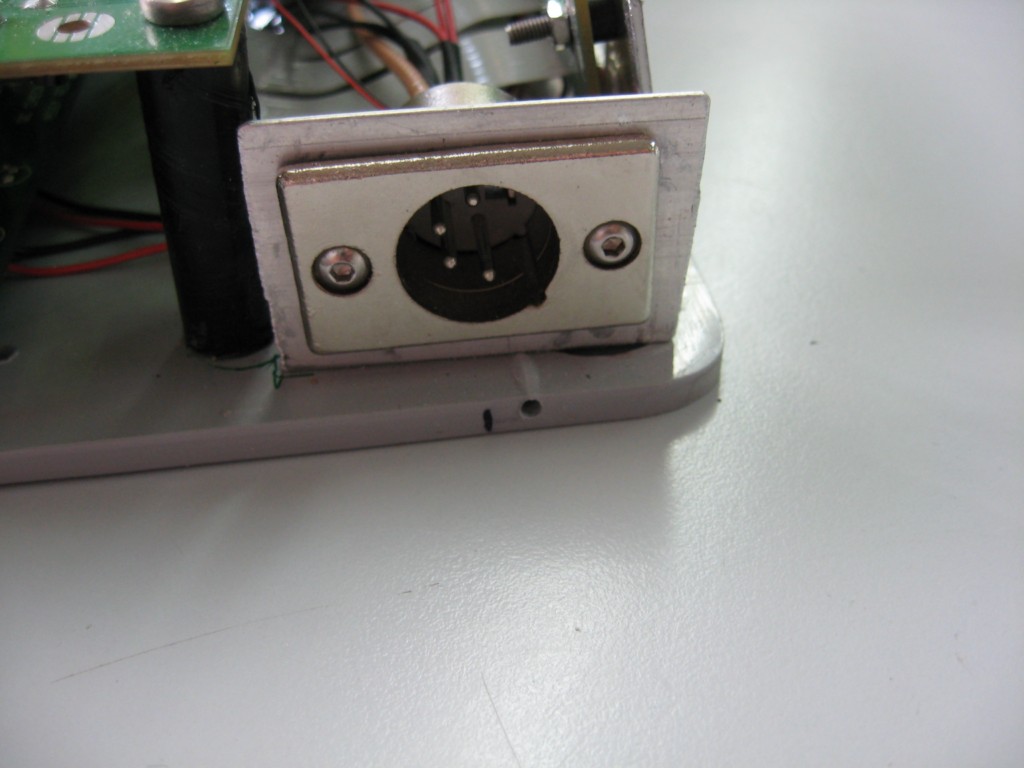

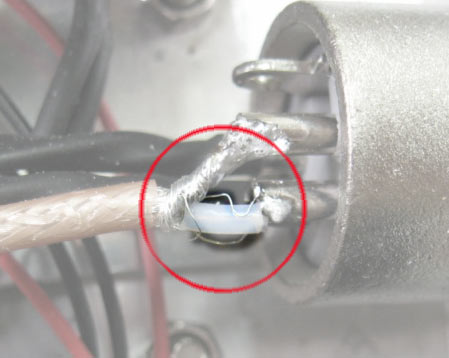

צר לי שאני קטנוני.. אבל שווה להציץ על ההלחמה לייד ה-XLR (או איך שקוראים לריגסת ה- 4 רגליים שלו)
ניראה שיש לך "שערות" מהסיכוך שהן בדרך לגעת בדברים שלא צריך ...

:-)

[MDreamer]

גיל,
ממש לא קטנוני. אם אני לא היית שם לב לזה בזמן הצילום ומתקן שניה אחרי הייתי אומר תודה.

נ.ב.
אני גם לא אוהב שערות במקומות שהם לא צריכים להיות.

בברכת סמור מגולח
מעיין דרימר

[giluriel]

נו באמת ..
ככה אתה מפרסם תמונות של שערות סורחות ואח"כ אומר .. ראיתי וגילחתי . אאאא .. תיקנתי .. ?
לא נורא . העיקר ששום דבר לא יעוף מאיזה קצר ..

ג. הבעייתי משהו .. (ד"א, הברזת את ההמבורגרים .. בפעם הבאה נוכחות נדרשת ! )

[MDreamer]

עוד משהו.
אני הפסקתי להשתמש WHIP ANTENNA במקלטים,
מניסיון הבנתי שהיא אוספת את כל רעשי RF בסביבה.
שימוש ב-2 פאצ' ממקד את אלומת הקליטה מהטיסן
בצורה הרבה יותר יעילה.

עם כמה DB הפאטצ' שלך? כמה מעלות? 2 אנטנות לא מספיקות לצורה שאני מטיס.. אני צריך 4 אם כבר אני הולך בכיוון הזה

חשבתי שראיתי טרנזיסטור הספק - מסתבר שזה מייצב מתח (גם הוא מתחמם....), בכ"א אין הגבר למקלטים ?

אצלי לא.

ג. הבעייתי משהו .. (ד"א, הברזת את ההמבורגרים .. בפעם הבאה נוכחות נדרשת ! )

היו לי מחויבויות קודמות שלא בשליטתי. לא כדאי להתווכח עם "השלטונות"... זה כואב.

[giluriel]

היו לי מחויבויות קודמות שלא בשליטתי. לא כדאי להתווכח עם "השלטונות"... זה כואב.

אתה בהחלט מוזמן להציע לשלטונות לבוא גם בפעם הבאה :-)
אבל הכללי - מסכים איתך
