Voltage alert

[MDreamer]

היי

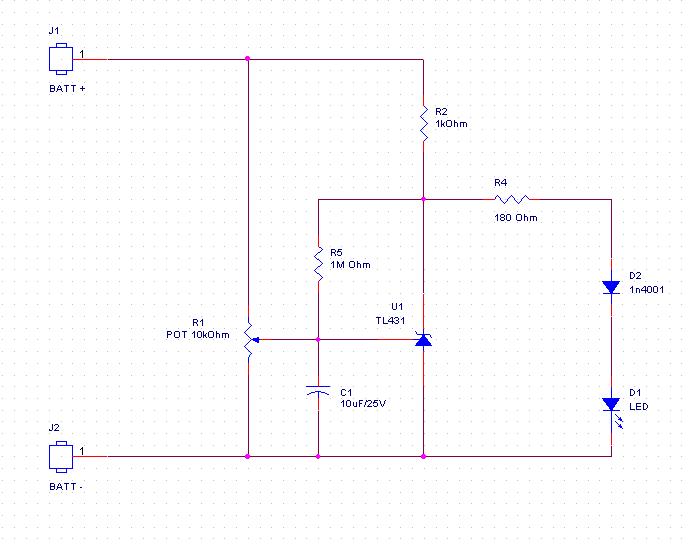

אני מפרסם אחד מהפרויקטים האפלים שלי.. זהו מעגל שמדליק לך כאשר המתח יורד מתח לרף מסויים שנקבע. אפשר לשים לד חזק אדום ואז כאשר המתח יורד מתחת לרף מסויים התמונה יכולה להיצבע באדום.
בקרת מתח פרימטיבית ללא OSD שימושי לפלטפורמות קלות וזולות
תהנו

קרדיט לשחרBD

[motiganot]

או שאפשר לקנות את זה ב-4$ מהסיני
וזה כולל זמזמם חזק ולד שמחליף צבע

http://hobbycity.com/UNITEDHOBBIES/s...ery_Monitor_3S

אני משתמש באחד כזה באיזיסטאר ששם אין לי OSD . אני לא עושה שימוש בלד אלה בזמזם שמתחיל לצעוק כאשר הסוללה
יורדת מתחת ל 10.5V .

[b1yossi]

היי

אני מפרסם אחד מהפרויקטים האפלים שלי..
BD

אל תהיה צנוע, יש לך פרוייקטים הרבה יותר אפלים.....

[Shay]

אני מניח שמעיין התכוון שההתקן יישב על יד המצלמה ומתי שהמתח יהיה נמוך המסך "יצבע" באדום וכך תדע שזה הזמן לחזור הביתה

[Roi]

אשמח לקבל הסבר קצר על אופן פעולת המעגל.

[maozasaf]

איך אפשר לקבוע את המתח??

[MDreamer]

מוטי את הBUZZER ששמת אני מכיר והוא טוב אבל אולי רק שימוש שלך.
בעזרת המעגל הזה שיש בו נגד משתנה אפשר לבחור את המתח שבו תילדק הנורה ואז אם רוצים לדוגמה ב 10.5V ולא ב 9.5V אז אפשר או שמטיסים עם PACK שהוא לא 3 תאים אפשר לברור מתח אחר. אגב באותה מידה אפשר לחבר לו גם זמזם על אותו קו של הלד.

[Roi]

מוטי את הBUZZER ששמת אני מכיר והוא טוב אבל אולי רק שימוש שלך.
בעזרת המעגל הזה שיש בו נגד משתנה אפשר לבחור את המתח שבו תילדק הנורה ואז אם רוצים לדוגמה ב 10.5V ולא ב 9.5V אז אפשר או שמטיסים עם PACK שהוא לא 3 תאים אפשר לברור מתח אחר. אגב באותה מידה אפשר לחבר לו גם זמזם על אותו קו של הלד.

תוכל להסביר בבקשה את אופן פעולת המעגל?

[gidipajero]

אתה בסדר מעיין, קשה לי לעבוד עם המברגה, כל סוללה ניטענת לי ב400 אמפר.
קניתי ערמה קטנה של A123 ואני מחפש בנרות זמזם שיצפצף ב 9 וולט.
אם זה ניתן לביצוע, קדימה הפועל, לעולם לא תצעדי לבד, נו???
תרים את הכפפה.
גידי

[MDreamer]

תוכל להסביר בבקשה את אופן פעולת המעגל?

הסברתי למעלה את אופן השימוש. יש נגד משנה שדרכו אפשר לברור מתחים. מה אתה עוד רוצה לדעת? לא הבנתי את השאלה...

אתה בסדר מעיין, קשה לי לעבוד עם המברגה, כל סוללה ניטענת לי ב400 אמפר.
קניתי ערמה קטנה של A123 ואני מחפש בנרות זמזם שיצפצף ב 9 וולט.
אם זה ניתן לביצוע, קדימה הפועל, לעולם לא תצעדי לבד, נו???
תרים את הכפפה.
גידי

כשאחזור אפשר. בינתיים איזה אחד שעכשיו גם קורא את ההודעה הזו גם בונה אחד. אתה הולך לפגוש אותו ביום חמישי הבא אם זה ממש דחוף הוא אולי יכול להכין לך עוד אחד עד הדרך כשהוא מכין לעצמו.

[maozasaf]

איזה מהנגדים צרים לשנות?

[Roi]

הסברתי למעלה את אופן השימוש. יש נגד משנה שדרכו אפשר לברור מתחים. מה אתה עוד רוצה לדעת? לא הבנתי את השאלה...

כשאחזור אפשר. בינתיים איזה אחד שעכשיו גם קורא את ההודעה הזו גם בונה אחד. אתה הולך לפגוש אותו ביום חמישי הבא אם זה ממש דחוף הוא אולי יכול להכין לך עוד אחד עד הדרך כשהוא מכין לעצמו.

השאלה שלי הייתה לגבי אופן פעולת המעגל ולא לגבי תפעולו.
הייתי שמח לקבל הסבר יותר טכני על הלוגיקה של המעגל.
מה תפקיד הקבל והדיודה?

[איציק רונן]

השאלה שלי הייתה לגבי אופן פעולת המעגל ולא לגבי תפעולו.
הייתי שמח לקבל הסבר יותר טכני על הלוגיקה של המעגל.
מה תפקיד הקבל והדיודה?

מעיין הוא מנהל הפרוייקט, צריך לשאול את שחר לגבי אופן העבודה.
אני יכול להסביר בגדול:
בצד ימין יש לד, בתור עם דיודה ונגד המגנים עליו, ומחלקים את המתח עם הלד.
במקביל לענף הזה במרכז יושב רגולטור (TL) שכאשר יכנס לעבודה, מפל המתח עליו יאפשר את הדלקות הלד. כל עוד הוא קצר הלד לא ידלק.
הרגולטור יכנס לעבודה בהתאם למחלק המתח של הנגד המשתנה (הענף השמאלי ביותר).
הקבל לדעתי מייצב את מתח היחוס בערך הנקוב.
נראה לי שבגדול זה מה שקורה....
איציק

[Roi]

מעיין הוא מנהל הפרוייקט, צריך לשאול את שחר לגבי אופן העבודה.
אני יכול להסביר בגדול:
בצד ימין יש לד, בתור עם דיודה ונגד המגנים עליו, ומחלקים את המתח עם הלד.
במקביל לענף הזה במרכז יושב רגולטור (TL) שכאשר יכנס לעבודה, מפל המתח עליו יאפשר את הדלקות הלד. כל עוד הוא קצר הלד לא ידלק.
הרגולטור יכנס לעבודה בהתאם למחלק המתח של הנגד המשתנה (הענף השמאלי ביותר).
הקבל לדעתי מייצב את מתח היחוס בערך הנקוב.
נראה לי שבגדול זה מה שקורה....
איציק

אז זהו, לדעתי הוא נתק, המייצב (TL) מורכב ממגבר שרת וטרנזיסטור (האמיטר והקולקטור הם הדקי המוצא של המייצב) ולכן אני סבור שהוא נתק (או התנגדות מאוד גבוהה).

ואם זה נכון, אז אני לא מבין איך המעגל עובד ולמה יש צורך בדיודה?

[איציק רונן]

ששששששששש*********ררררררררררר תגיד לו
יכול להיות שאתה צודק, אבל אני חושב שהוא לעולם לא נתק, במינימום זה מתח הפיקוד.... אבל

[MDreamer]

תודה איציק.. עכשיו הבנתי למה אתה מתכוון. כפי שאיציק כתב.. אני רק הגדרתי דרישות.

[Observer]

TattleTale
