מסך וידאו - מה מתחבר למה?

[tomer_inbar]

ערב טוב לקוראי הפוסט היקרים

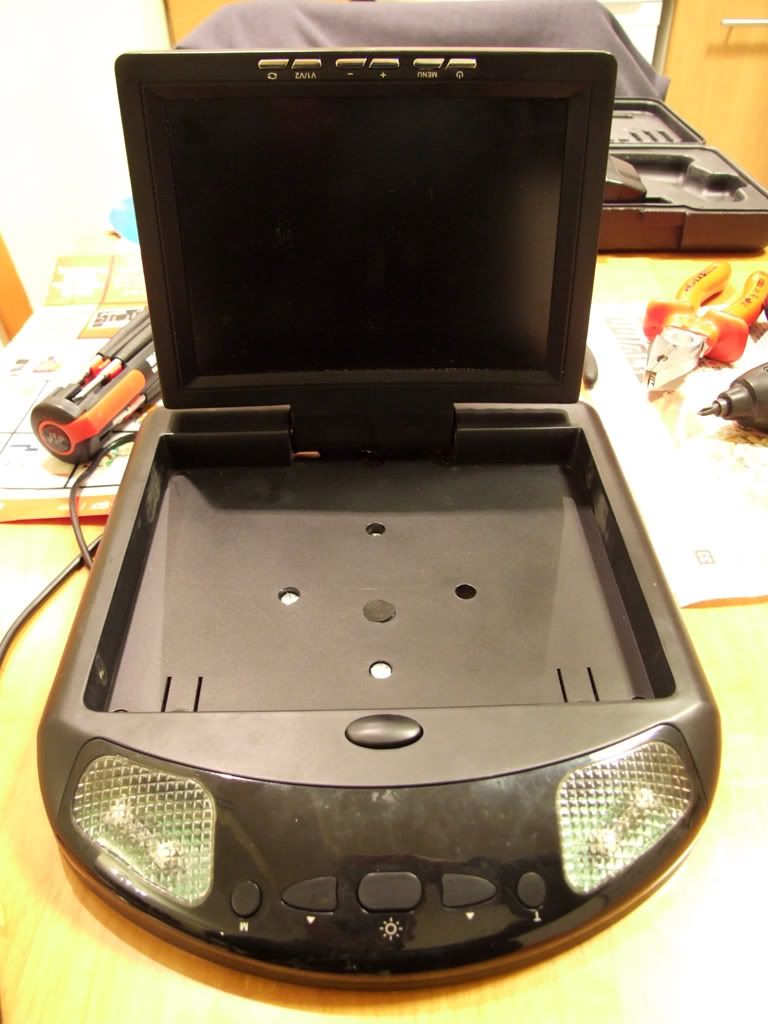

קיבלתי מסך DVD לרכב נשלף מהגג בגודל 8".

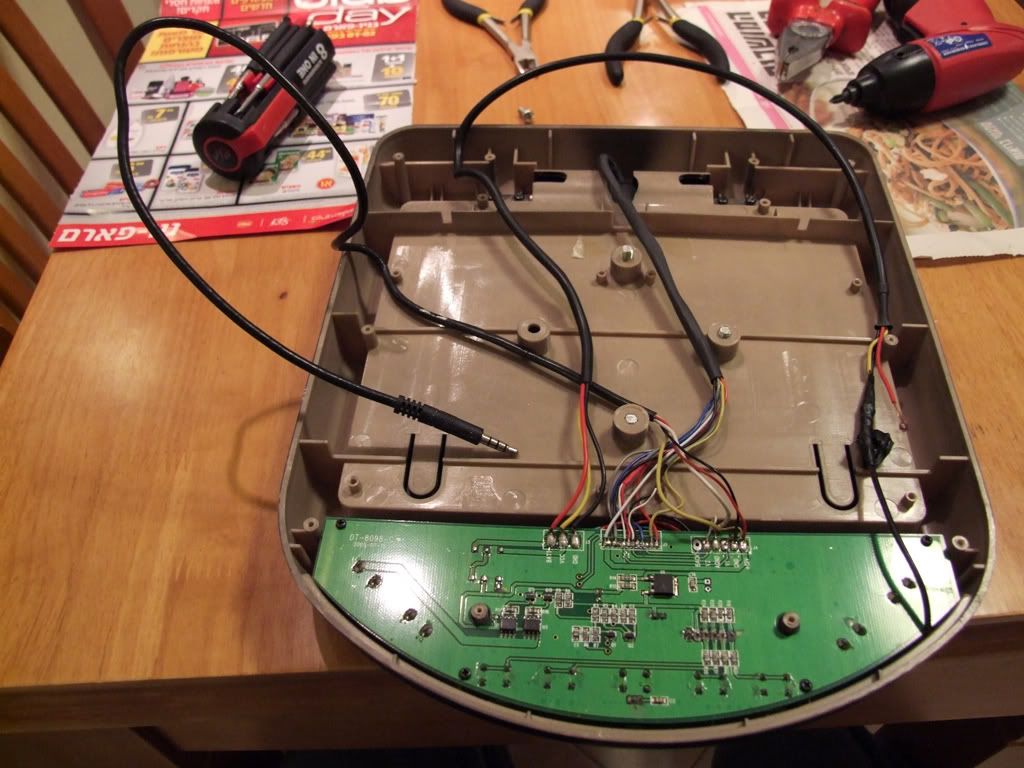

אני מתקשה להחליט מה מתחבר למה, מצד אחד יש BATT, VCC, GRD, ומצד שני 12V+, GND, V1, AGND, V2.





אם תוכלו בבקשה לנתח את התמונות ולהסביר לי מה מתחבר למה אשמח מאוד

[b1yossi]

BATT ו- VCC חבר ביחד לפלוס של הרכב.(מומלץ להתקין נתיך של 5A על הקו).
GND חבר למינוס.

בצד השני - אני לא רואה מה כתוב החוט הצהוב זה כניסת הוידאו, להערכתי לא תצטרך פלוס ומינוס בפס החיבורים הזה, רק תוודא שהמקלט שלך והמסך מקבלים אותה הזנת מתח.
במידה ולא עובד, חבר בתחילה מינוס(GND, חוט שחור), ואם לא עזר חבר גם את הפלוס(12V+, חוט אדום).
שוב שם לב שהמקלט וכניסת הוידאו למסך צריכים לשתף אדמה (מינוס).

[OneLink]

בד"כ כלל מקרא הצבעים הוא:
אדום -VCC(+)
שחור- GND(-)
צהוב - VIDEO
לבן - AUDIO

J3 מכיל את החיבורים של לסוללת הרכב.
J4 מכיל את החיבורים לוידאו+אודיו.

[tomer_inbar]

תודה רבה, עזרתם לי מאוד!
