Mini-Skywalker

[crazyguy]

ראיתי, נדלקתי, קניתי!

הקטנצ'יק הזה הוא משהו שפינטזתי עליו כבר הרבה זמן..
חיכיתי לרגע הנכון שייצא משהו שיראה לי מספיק שיהיה שווה את המאמץ וההשקעה שתיכננתי עליו.

הגירסת מיני של הסקייוולקר המפורסם.

הרעיון היה שיהיה מעין טיסן באגז' FPV, שמצליח להיכנס לארגז של מסוק 450 ביחד עם כל מה שנדרש כדי להטיסו (ערכת FPV מלאה+שלט)

בשילוב עם מערכת מיקרו FPV (מצלמה 1 גרם + משדר 1.5 גרם, שביחד תאמת הגיעו לקצת יותר מ8 גרם רק בזכות ה"חוטים" של הצמות)

התוצאה נחמדה מאוד! אני מרוצה, עבר טסט ראשוני היום באיצטדיון המקומי (מקום עם מערבולות אוויר מה שמקנה יכולת דיי מוגבלת לטיסן כה קל)

משקל הטיסן שיצא עם מתאם פרופ כבד במיוחד וסוללה שהיא הרבה מעבר לנדרש (עד שתגיע זו שהוזמנה) הינו 350 גרם!

הטיסה הבאה תיהיה במשקל צנוע בהרבה, רק כ270 גרם.
שטח הכנף שחושב הינו 8.2 ד"צמ

הנתונים שרשומים עליו בכל האתרים הם דיי מוטעים (משקל ערום 280 גרם? לא קרוב..)
הקיט לבדו שוקל כ100 גרם.

בימים הקרובים אבצע טסטים נוספים במשקל קל יותר, ובתקווה שאצליח למצוא רגע נטול רוחות.
בחרתי לאבזר ולהשמיש את ההגה כיוון ולא את המאזנות, ימים יגידו האם הבחירה נכונה.
(רציתי לחסוך את משקל הסרווים לכנף והמאריכים)

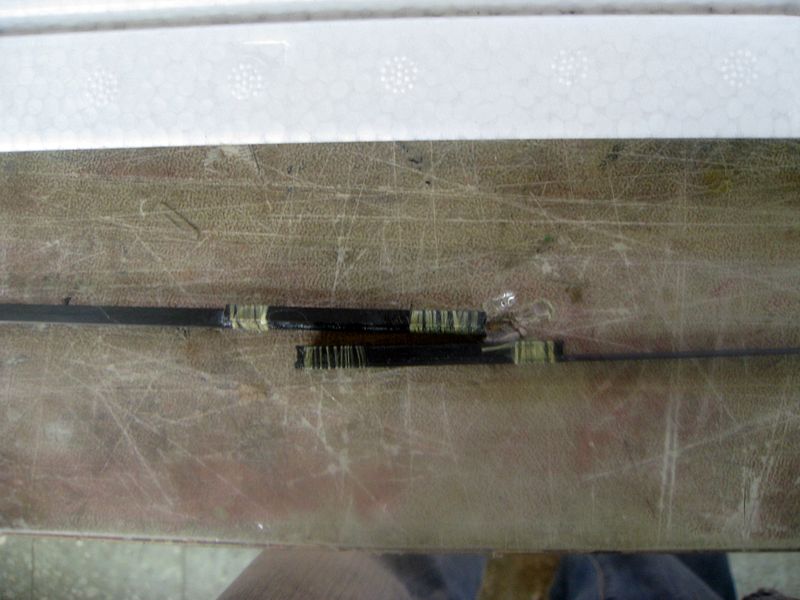

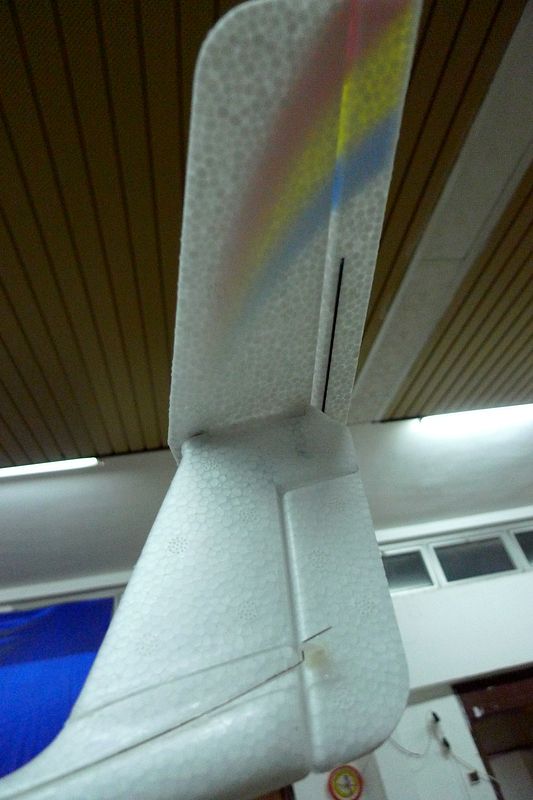

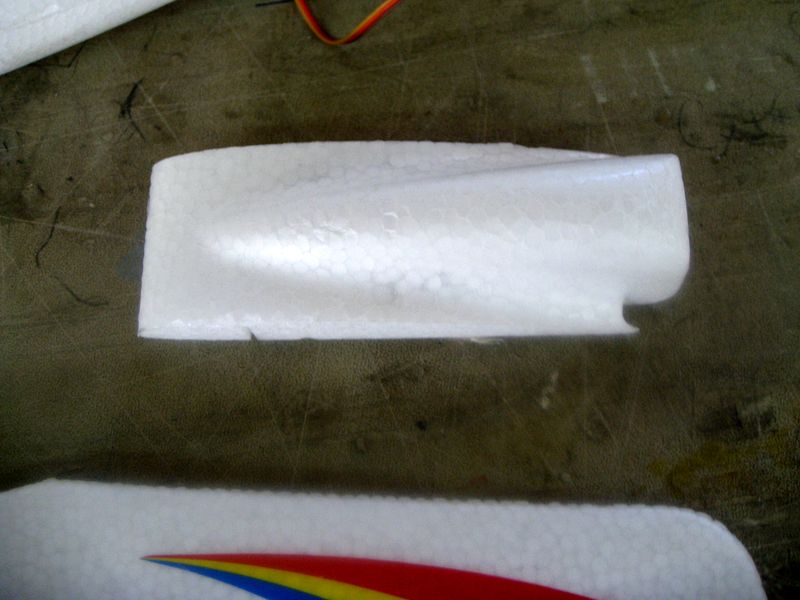

התמונות ידברו בעד עצמן לגבי מה שעשיתי כדי שיוכל להתקפל בקלות.


וידאו קצרצר מהטסט (תודות לאוהד על ההסרטה):

[חזי]

טיסן חתיך תתחדש
מתי אתה מתבנת אותו ?

[אייל שפירא]

אז הוא דואה או לא?

[SPL]

מתי אתה יוצק אותו? ***

[MDreamer]

חמוד מאוד אבל לדעתי בתור טיסן באגז' - כנף מעופפת זאת הבחירה הנכונה

[tomer_inbar]

אהבתי מאוד את הטיסן! מרשים ביותר.

[crazyguy]

ממש דיגדג לי לתבנת דבר כזה.. אבל לא כל כך שווה את ההשקעה..
התמורה לא תיהיה גבוהה במיוחד והתכנון של הטיסן הזה לא מספיק יעיל לצרכי הFPV.
אבל יכול להיות שאבנה משהו דומה בקונספט, טיפה גדול יותר (שעדיין ייכנס לארגז מסוק 450)

אני אוהב יותר טיסנים קונבנציונליים מאשר כנפיים מעופפות אבל זה רק העדפה אישית בגלל הצירי שליטה בטיסן.

הוא דואה ככה בקושי, אבל עליתי כבד מאוד, טיסה הבאה אתן נתונים קצת יותר מדוייקים.

[sharonx]

איזו סוללה הזמנת לו ? מאיפה קנית אותו והאם הספקת להטיסו FPV ?

[crazyguy]

תאמת הסוללה שהזמנתי לו לצערי עדיין לא הגיעה..
אבל אני מטיס אותו כרגע עם 800mah
3 תאים זה מספיק מעל ומעבר..
FPVHOBBY.COM
משם הזמנתי (היחידי שמצאתי אצלו משדר קל משקל ובזמנו גם מצלמה קלת משקל וגם היה היחידי שהיה לו במלאי את הטיסן)
אפשר להזמין כרגע מכל האתרים המובילים את הטיסן עצמו.
הטיסן נשלח אליי בEMS ללא בחירתי..


אכן הטסתי אותו FPV ואני ממש אוהב אותו, למרות שהוא כל כך קטן יש לו כושר חדירות גם ברוחות חזקות במיוחד! ובמצערת מלאה הוא טיל קטן.

[guy1a]

דיי מגניב !

האתר הזה ממש חגיגה לעיניים אני מניח שיהיו נזקים ל paypal שלי



תודה על שיתוף !

[tomer_inbar]

היום אפשר לקנות מצלמה עם נתונים דומים או טיפה יותר טובים בפחות כסף:
http://www.rangevideo.com/index.php?...3b6b1bf1fe2105

ולגבי משדר קל משקל:
http://www.rangevideo.com/index.php?...3b6b1bf1fe2105

[igalr]

היום אפשר לקנות מצלמה עם נתונים דומים או טיפה יותר טובים בפחות כסף:
http://www.rangevideo.com/index.php?...3b6b1bf1fe2105

ולגבי משדר קל משקל:
http://www.rangevideo.com/index.php?...3b6b1bf1fe2105

המודול הזה עוד רחוק מלהיות משדר.
הלך ממייצב , מחברים,אנטנה ,מארז
למעשה המודול הוא המודול שבשימוש המשדרים הנפוצים עכשיו :
http://www.lowpricerc.com/product_in...roducts_id=990

[b1yossi]

המודול הזה עוד רחוק מלהיות משדר.
הלך ממייצב , מחברים,אנטנה ,מארז
למעשה המודול הוא המודול שבשימוש המשדרים הנפוצים עכשיו :
http://www.lowpricerc.com/product_in...roducts_id=990

תחום תדרים שונה

[igalr]

תחום תדרים שונה

חפש בעמוד של RV את הכיתוב :
This 5.8Ghz 200mW module and the 5.8GHz dual output receiver = 55 USD total!

[b1yossi]

חפש בעמוד של RV את הכיתוב :
This 5.8Ghz 200mW module and the 5.8GHz dual output receiver = 55 USD total!

שניהם 5.8 אבל שם לב לתדרים המוקצים :

LPRC

• • CH1: 5705MHz



  • CH2: 5685MHz



  • CH3: 5665MHz



  • CH4: 5645MHz



  • CH5: 5885MHz



  • CH6: 5905MHz



  • CH7: 5925MHz



  • CH8: 5945MHz

RV
CH1 5865MHz CH2 5845MHz CH3 5825MHz CH4 5805MHz CH5 5785MHz CH6 5765MHz CH7 5745MHz CH8 5725MHz

[KNO3]

המודול הזה עוד רחוק מלהיות משדר.
הלך ממייצב , מחברים,אנטנה ,מארז
למעשה המודול הוא המודול שבשימוש המשדרים הנפוצים עכשיו :
http://www.lowpricerc.com/product_in...roducts_id=990

אוי נו, מלחימים מתאם מתח לכמה מאריכי סרוו, קבל במקום שמסומן bypass, את החוט המסופק כאנטנה , עוטפים את ההלחמות בקצת דבק חם וזהו. עבודה של רבע שעה מקסימום.

[tomer_inbar]

אוי נו, מלחימים מתאם מתח לכמה מאריכי סרוו, קבל במקום שמסומן bypass, את החוט המסופק כאנטנה , עוטפים את ההלחמות בקצת דבק חם וזהו. עבודה של רבע שעה מקסימום.

1+

[igalr]

בשני האתרים המקלט הוא RC305

הנסיון המעשי שלי עם מודולים (2.4) הוא לא של 15 דקות השקעה.
ומכיוון ששרפתי 2 מודולים - ה 3 עדיין עובד , גם המחיר הוא שונה ממחיר קניה .

[KNO3]

בניתי 3 מודלים 633, על הראשון למדתי בניסוי וטעייה והוא ספג את ההתעללות ועובד מעולה, האחרים הלכו חלק.
יש לי עוד אחד בדרך וגם כמה מקלטי 625, המחיר שלהם מדהים.

[guy1a]

ומתוך סקרנות ...

איפה כתוב כל המידע הזה על איך בונים משדר ?

או אתר עם הסברים וכו' .. אני בטח ארצה משהו חזק יותר בעתיד הלא רחוק ...

תודה.

[guyst]

יוני, פרגן לנו איזו רבע שעה בכתיבת מאמר...

[KNO3]

אני לא חושב שיש מספיק חומר לסקירה, אבל אני אנסה לסכם-

כל החודש שעבר היה בnghobbies מבצע, 50% הנחה, על מודלי הווידאו של airwave- הבסיס למשדרים והמקלטים של immersionrc, fatshark ועוד.
אז הצטיידתי בסטוק קטן של מודלים (תודה לigalr שהפנה אותנו למבצע).

מה שהחברות האלו עושות זה בעיקרון חיבור של מתאם מתח, קונקטורים וקבלים למודל ומכירה שלו במחיר גבוה פי 5 לפחות ממחיר הבסיס.
וכך מודל 450mw שנמכר ב23$ (היה 11.5$) תופח למשדר ב 100$.
להרכיב את המשדר לבד זו אופציה זולה הרבה יותר, אבל דורשת קצת סבלנות ללמידה, יכולת הלחמה בסיסית, וביקור קצר בחנות אלקטרוניקה.

אחרי שקוראים את הdatasheet של המודל שרוצים להרכיב קונים את הרכיבים שמוזכרים שם, אני ארשום את אלו של ה633:
רגולטור dc-dc 3.3V
קבל 470uf 25v
קבל 470uf 16v
אנטנה עם impedance של 50ohm
מקריאה ברשת עולה כי אפשר להשתמש בקבל של 16v גם איפה שמסומן 25V ושגם חוט מוליך רגיל יפעל כאנטנה (ברור שפחות טובה מאחת מקורקעת).
רצוי גם להוסיף היטסינק, המודל מתמם די מהר. אני השתמשתי באחד מבקר שרוף, אבל כל חתיכת אלומיניום או נחושת ישרה תעשה את העבודה.

מפה זה די פשוט, מלחימים את הרגולטור לכניסת המתח והקרקע של המודל ואת הכניסה של הרגולטור והקרקע לחוט סרוו שיתחבר למקלט של הטיסן (רגולטורים לינאריים כאלו בד"כ לא אוהבים יותר מ5V).
מלחימים עוד מאריך סרוו לכניסת הוידאו ולקרקע. בנוסף מלחימים קבל אחד איפה שמסומן bypass ועוד אחד ביציאה מהרגולטור.
אנטנה אפשר להכין מ 3ס"מ של חוט מתכתי, אבל אם טווח הוא המטרה אז רצוי לבנות אחת מפה.
ערוץ בוחרים ע"י קירקוע אחד מהיציאות שמסומנות כערוצים, אני קיבעתי על ערוץ 3 כי הוא תואם כמעט את כל המקלטים.

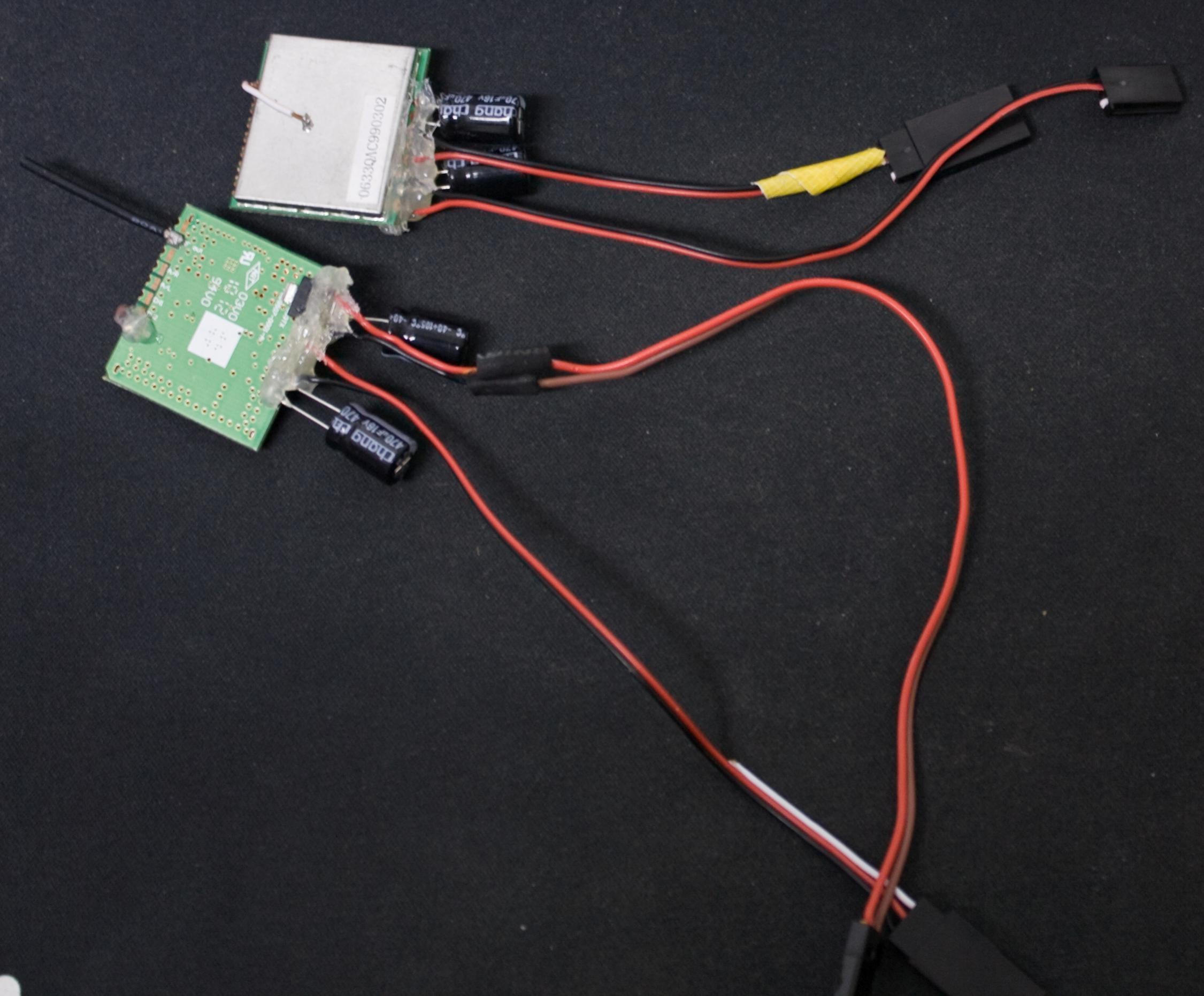

הנה 2 משדרים שהרכבתי, יש לי עוד אחד על טיסן ועוד אחד עם מקלטים בדרך (הם היו כל כך זולים ).
אחד מהם בלי אנטנה, אני בונה לו עכשיו inverted vee. אני מודע לעובדה שהם כנראה המשדרים הכי יפים שראיתם, אין צורך להזכיר לי את זה

[igalr]

יש לי נסיון לא טוב עם חיבור ישיר למקלט.
במקלט JR 72 הופיעו הפרעות בצורת קווים בוידאו כשהזזתי סרווים (HXT900)
במקלט ומודול ASSAN שעבד לא מעט אחרי פעמיים של איבוד רדיו ניתקנו את המשדר מהמקלט והבעיה לא חזרה יותר.

[motiganot]

חברה תסבירו לי למה לא לקנות פשוט את המשדרים 500mW
כמו זה למשל שמוכיחים את עצמם כבר הרבה זמן בתחום שלנו.
המחיר די סביר וכמעט אין צורך בהלחמות.

[crazyguy]

מוטי אתה צודק לחלוטין, אין טעם ללכת על מודולים זולים לדעתי.
למה להסתבך עם הלחמות מיותרות.

ואגב נושא השירשור הינו הטיסן המיני, שבהקשר של משדר קל משקל שיכול להתאים לטיסני
מיני\מיקרו וכו', רצוי משדר ששוקל מעט ככל האפשר, לצורך העניין אף אחד מבין המשדרים שהעלתם עד כה אינו ממש מתאים למשימה. (היה לי מודול של AIRWAVE, עד כמה שזכור לי עם כל ההלחמות שנדרשות וכו רצוי לשים 40$ על משדר של גרם ולסיים את הסיפור)

אני משתמש במשדר ששוקל גרם וחצי, 125mw 2.4GHZ.
אין צורך בעוצמה גדולה מזו, תאמת הייתי מסתפק גם ב10-50mw
עם מערך אנטנות מתאים.
