בעניין המצלמה שעל המסוק שלי.
שלום לכולם.
אני מפרסם את הנושא פה כי כל השואלים מפה.
עקב פניות רבות לפרטי בעניין התקנת המצלמה על המסוק ואיך מגיעים לאיכות וידאו
כזו:
עם מצלמה שעולה 7$, הנה המתכון:
1. קונים את ה TURNIGY KEYCHAIN CAMERA מ HOBBYKING עם כרטיס microSD לפחות CLASS 6.
2. פותחים המצלמה ומוציאים את גוש הדבק-ג'ל שתופס את מודול המצלמה. לאחר שמוודאים בעזרת המחשב שמודול המצלמה יושב ישר שלא נקבל תמונה בזוית, מדביקים את מודול המצלמה חזרה עם SUPERGLUE.
צריך לעשות זאת בזהירות שדבק לא יגיע למקומות בהם הוא מזיק כמו עדשת המצלמה, מגעים וכו.

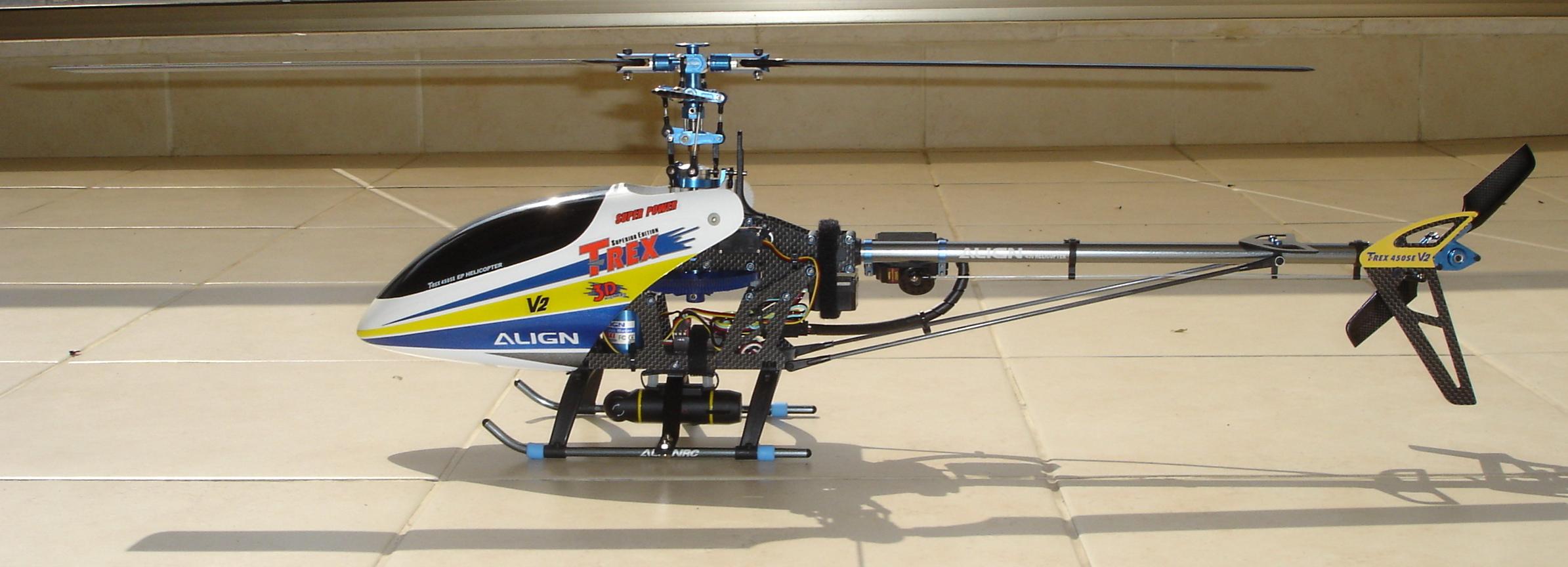

3. בעזרת SUPERGLUE מדביקים עם חתיכת בום מקרבון באורך 2 ס"מ את המצלמה לתחתית שלדת הקרבון של המסוק. ההדבקה צריכה להיות איכותית: כל המשטחים חייבים להיות נקיים ועם התאמה גאומטרית מדוייקת.
כפתורי המצלמה פונים מעלה כדי שהתמונה לא תצא הפוכה.
4. קוצצים עם CUTTER שלוש חתיכות של תומכי זנב מקרבון כל אחת באורך 3 ס"מ.
5. משייפים חצי ס"מ בקצה כל חתיכה כך שמתקבל איזור שטוח בדומה לאיזור השטוח בציר המנוע שנועד למנוע החלקת גלגל השיניים. מיקומי השיופים צריכים כך שיתאימו לפי המפורט בהמשך.
6. מדביקים המקלונים מ 5 לגוף המסוק בצד אחד ולמצלמה בצד שני. שוב עם SUPERGLUE ואיכותי.
מקומי ההדבקות האלו הם קריטיים לאיכות התמונה. יש לדאוג לכך ששטח המשולש הנוצר יהיה הגדול ביותר שאפשר.
7. איזון המסוק: כל החלקים המסתובבים ללא יוצא מהכלל צריכים להיות מאוזנים PERFECT וכל המיסבים מסתובבים חלק ויושבים ללא חופשים בתושבותיהם. אצלי גם יש 2 מיסבים תומכי TT. זה מוסיף לאיזון למי שיש לו TT.
כמובן מכלול הראש מדוייק עם חופשים אפסיים וללא TRACKING. רצוי להבי קרבון. כל גמישות של חלק מסתובב עלולה להכניס רעידות בשלב כלשהו של הטיסה.
8. המצלמה מוכנה לשימוש.
הערה: אופן החיבור הנ"ל הוא דרך ספציפית אחת. הרעיון המרכזי לאיכות תמונה הוא חיבור המצלמה לגוף המסוק בקשיחות מכסימלית בכל 6 דרגות החופש ומסוק מאוזן.
יואב.
