בניית כרטיס זיכרון לפוטבה 9CAP

[rotemshan]

אני מתחיל בבניית כרטיס זיכרון 16k - ClonePac - לשלט שלי FUTABA 9CAP.

משתמש בשרטוטים שבקישור הנ"ל

http://electronic-engineering.ch/rad.../ClonePac1.gif

http://www.electronic-engineering.ch.../ClonePac2.gif


כרטיס הזיכרון אמור להוסיף עוד 6 מודולים בנוסף ל8 הקיימים.

רכשתי כמה מצרכים

לוח להלחמה PCB -
http://www.ebay.com/itm/5PCS-Prototy...item19d0c4d88c

קונקטורים עם רגליים מכופפות -
http://www.ebay.com/itm/181108690323...84.m1439.l2649

רכיבי זיכרון מסוג EEPROM -
http://www.ebay.com/sch/sis.html?_kw...d=400519235908

נגד 3.3K -
http://www.ebay.com/itm/1-8w-Watt-0-...item2339a33982






ומתחילים בעבודה

V1043-ND Vector (perf) Board 5.43 each
PC5-ND 1/16" Copper PC board, 3x4.5" 2.78 each
24LC16B/P-ND Serial EEPROM 1.31 each
2063S-07-ND 2mm Receptacle 2.02 each
3.3KEBK-ND 3.3K Resistor 1/8 watt 0.28 per five





Sent from my SM-N900

[rotemshan]

חותכים 7 רגליים מהקונקטור


חותכים לוח בגודל הנכון ומלחימים
2.2ס"מ על 3 ס"מ

את הלוח חתכתי בעזרת דרמל,
אבל עד אפשרות לגזור אותו עם מספריים חזקות מספיק






Sent from my SM-N900

[rotemshan]

ממשיכים...

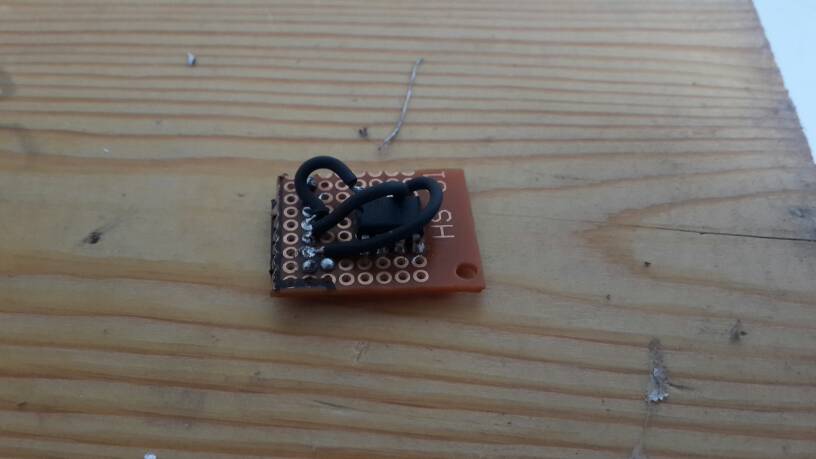

מלחימים את רכיב הזיכרון ללוח.
חשוב לשים לב לכיוון הרכיב.
לרכיב יש מגרעת באחד הצדדים,
הצד של המגרעת זהו הצד של רגל מספר 1.
( רגל מספר 1 היא השמאלית למטה )








Sent from my SM-N900

[אננס]

נראה טוב... לפי הכמויות שרכשת נראה שאתה פותח קו ייצור ומכירה.. לא ?

מה העלות של כרטיס זיכרון מקורי? כמה עלה לך כל חומר הגלם שמספיק ל 10 כרטיסים?

[אננס]

ראיתי יש לפוטאבה גם כרטיסים של 64K ולא 16K , אם כבר בונים לבד לא עדיף לקנות רכיב זיכרון גדול יותר?

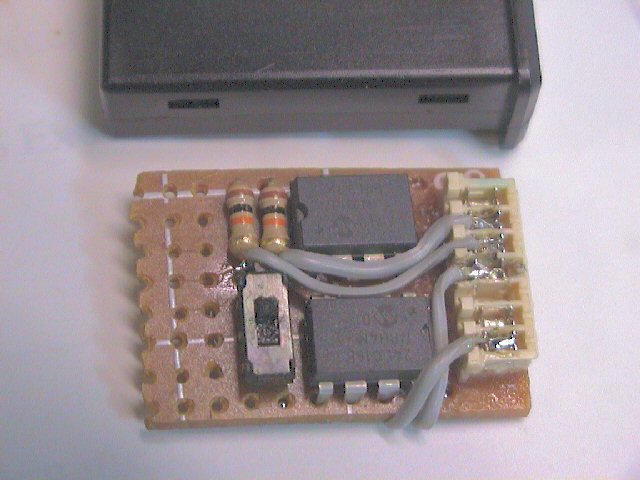

ואם כבר התחלת, ראיתי כאלה שבנו עם 2 רכיבים ומפסק קטן, ככה שאפשר להוסיף 12 מודולים , ופשוט להחליף בינהם לפי הצורך..

[rotemshan]

ראיתי יש לפוטאבה גם כרטיסים של 64K ולא 16K , אם כבר בונים לבד לא עדיף לקנות רכיב זיכרון גדול יותר?
ואם כבר התחלת, ראיתי כאלה שבנו עם 2 רכיבים ומפסק קטן, ככה שאפשר להוסיף 12 מודולים , ופשוט להחליף בינהם לפי הצורך..

Sent from my SM-N900



גם את השרטוטים של זה הורדתי.
במידה ואצליח לבנות את כרטיס הזיכרון הפשוט,
אנסה לבנות הכרטיס הכפול -
שמח שאתה מאתגר אותי

Sent from my SM-N900

[rotemshan]

נראה טוב... לפי הכמויות שרכשת נראה שאתה פותח קו ייצור ומכירה.. לא ?

מה העלות של כרטיס זיכרון מקורי? כמה עלה לך כל חומר הגלם שמספיק ל 10 כרטיסים?

הכרטיס הכי קטן עולה באזור 25 דולר לפני משלוח.

http://www.amain.com/product_info.ph...com&utm_type=b


רכשתי 100 נגדים במחיר של נגד אחד בארץ,
רכשתי 10 קונקטורים במחיר נמוך מהקונקטור אחד בארץ...

יש לי חומרי גלם שמספיקים לפחות ל10 כרטיסים ועוד כמה שידפקו בזמן הבניה

הציוד כולו עלה בערך 15 דולר


Sent from my SM-N900

[rotemshan]

לאחר עיון באתר הבא, ראיתי שכרטיס 64 דורש צ'יפים צרובים,
אין לי את הציוד הנדרש בבית

http://www.ledametrix.com/gcs/clonepac.htm

Sent from my SM-N900

[merkur]

יופי של שרשור!


Sent from my iPhone using Tapatalk

[rotemshan]

ממשיכים.

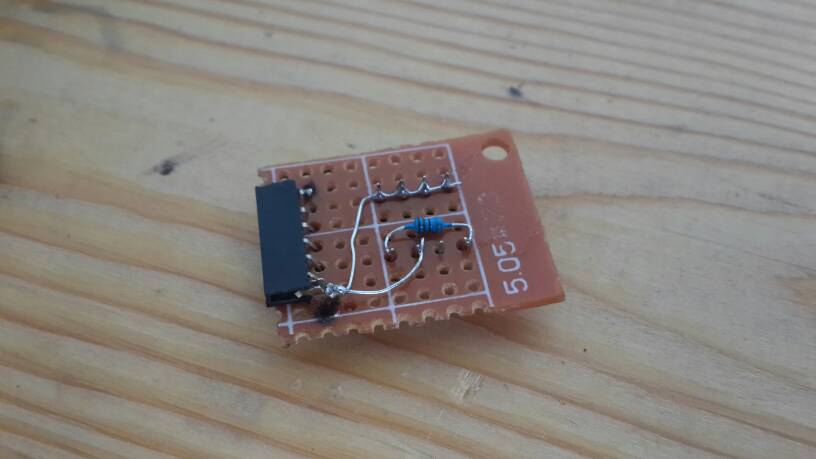

מוסיפים נגד כנדרש בשרטוט,
וממקמים בצמוד לרגליים 5 ו-8.

מלחימים את רגליים 1 עד 4 ורגל 6,
ומחברים לרגל 7 של הקונקטור

מחברים את שאר החיווט כמו בשרטוט
בודקים עם פלוק שאין קצרים או נתקים.

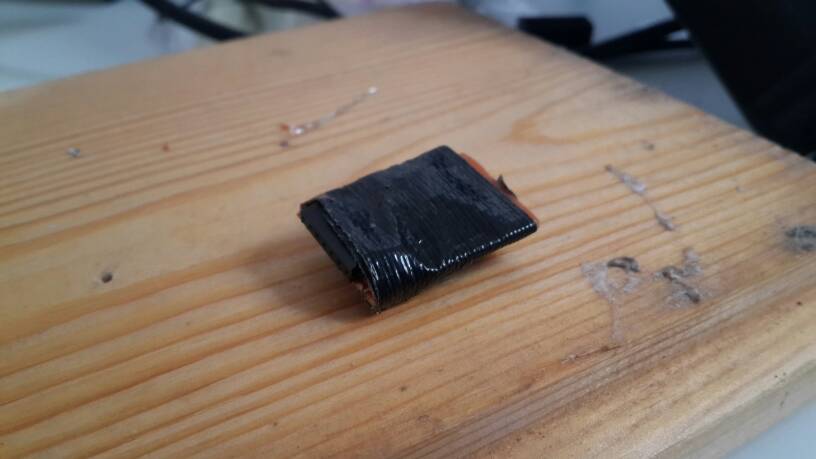

עטפתי בדבק חבלה, כי לא היה לי שרינק במידה הנכונה



Sent from my SM-N900

[ZvikaF]

יפה.. עובד ?

[rotemshan]

לא יודע.
ננסה בערב

[אננס]

אם עובד תתחיל למכור, אפילו ברווח של 500% יקנו את זה כמו לחמניות.
עלות 15$ ל 10 יחידות , תמכור ב 5$ ליחידה ותהיה עשיר תוך 100 שנה

אבל אתה חייב שרינק, זה נראה רע ככה... חברת הי-טק בישראל ואין לכם שרינק?

[rotemshan]

אם עובד תתחיל למכור, אפילו ברווח של 500% יקנו את זה כמו לחמניות.
עלות 15$ ל 10 יחידות , תמכור ב 5$ ליחידה ותהיה עשיר תוך 100 שנה

אבל אתה חייב שרינק, זה נראה רע ככה... חברת הי-טק בישראל ואין לכם שרינק?

בדיוק על זה בניתי, להיות עשיר תוך 100 שנה.
אגב, השקעה בשרינק תרחיק אותי מהעושר בעוד כמה שנים

[rotemshan]

יאללה, לעבודה.

מחברים את הכרטיס,
ומדליקים את השלט

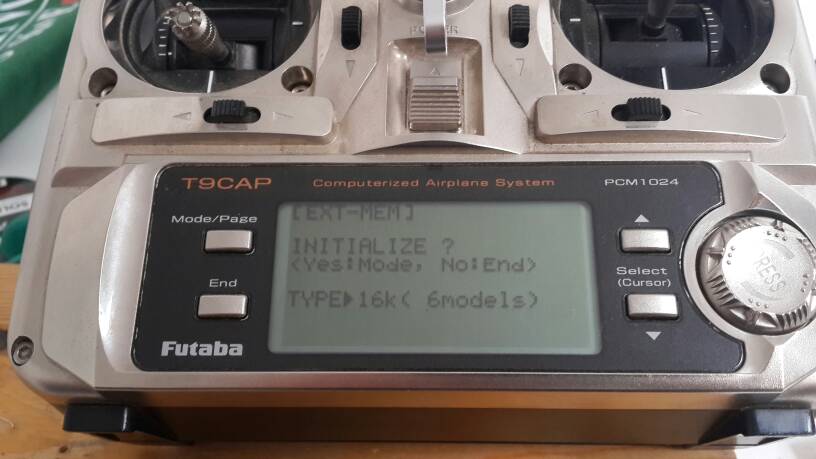

הפוטבה החכם מזהה כרטיס ושואל אם לאתחל אותו,
בוחרים Yes


הפוטבה מבצע אתחול לכל מודול בנפרד

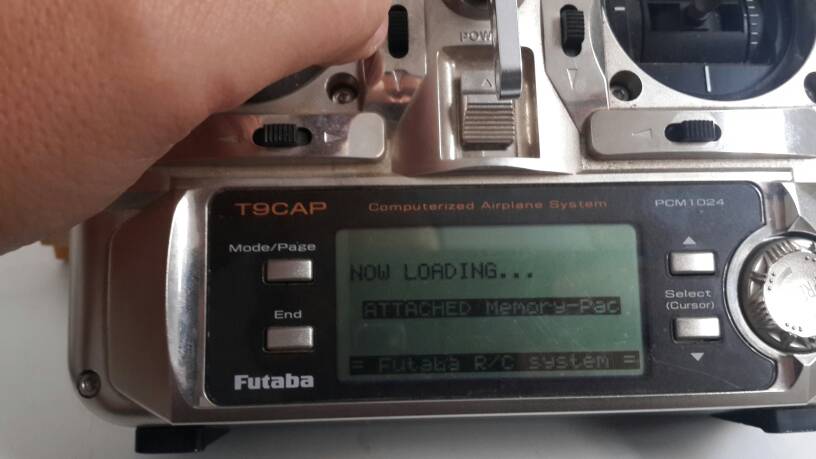

ואז רושם attached memory pac.




יש לי עוד זיכרונות...
תענוג.
עכשיו נשאר לקנות עוד חפצים נעים בעזרת שלט רחוק

[ranamir]

יפה מאוד...אהבתי

Sent from my GT-I9300 using Tapatalk

[אננס]

כל הכבוד, עכשיו תעבור לשלב 2. כרטיס זיכרון כפול!
תמיד כיף לראות פרוייקט DIY מהסוג הזה.

[rotemshan]

כל הכבוד, עכשיו תעבור לשלב 2. כרטיס זיכרון כפול!
תמיד כיף לראות פרוייקט DIY מהסוג הזה.

צריך להזמין מתג...
יקח קצת זמן
התמונה ששמת קודם עבור כרטיס עם מתג דורש שליפת כרטיס בשביל לעבור לרכיב הזיכרון השני.
צריך לחפש מתג שיכול לשבת על דופן הכרטיס שיאפשר מעבר ללא שליפת הכרטיס


Sent from my SM-N900

[merkur]

צריך להזמין מתג...
יקח קצת זמן
התמונה ששמת קודם עבור כרטיס עם מתג דורש שליפת כרטיס בשביל לעבור לרכיב הזיכרון השני.

תעשה כמו בתקופת הדיסקטים 5.25״... תהפוך צד

צריך לחפש מתג שיכול לשבת על דופן הכרטיס שיאפשר מעבר ללא שליפת הכרטיס

מסוכן משהו... ומילא חייבים לכבות את הרדיו...



Sent from my iPhone using Tapatalk

[rotemshan]

חשבתי על הסכנה,
ולכן עלה לי רעיון נוסף.
לשים ג'מפר במקום מתג,
מה אתה אומר?




*אגב, רעיון הפיכת הכרטיס הוא לא רע, אבל החיבורים אינם סימטריים כך שחיבור המתח בצד אחד לא יתחבר בצד השני


Sent from my SM-N900

[merkur]

חשבתי על הסכנה,
ולכן עלה לי רעיון נוסף.
לשים ג'מפר במקום מתג,
מה אתה אומר?

הסכנה היא בהחלפה תוך כדי שדולק. לא משנה אם מפסק או ג׳מפר.

*אגב, רעיון הפיכת הכרטיס הוא לא רע, אבל החיבורים אינם סימטריים כך שחיבור המתח בצד אחד לא יתחבר בצד השני

זה נאמר *רק* חצי בצחוק... אם אני זוכר נכון, הקונקטור לא ממורכז, אז אולי אפשר לעשות שתי שורות מקבילות של 7 pin headers...


Sent from my iPhone using Tapatalk

[rotemshan]

הסכנה היא בהחלפה תוך כדי שדולק. לא משנה אם מפסק או ג׳מפר.

מתג יותר נגיש ולכן ניתן להעביר מצב בעוד השלט דלוק.
ג'מפר לרוב דורש שפיץ-פלייר ולכן הסבירות שמישהו יעביר ג'מפר בעוד השלט דלוק הוא אפסי,
ובכל זאת כאשר יש ג'מפר, אין צורך בשליפת הכרטיס החוצה.

זה נאמר *רק* חצי בצחוק... אם אני זוכר נכון, הקונקטור לא ממורכז, אז אולי אפשר לעשות שתי שורות מקבילות של 7 pin headers...

זה נכון שהקונקטור לא ממורכז,
אין מספיק מרווח בשביל לשים שתי שורות פינים - חשבתי על רעיון של שורת פינים עם מדרגה שתמרכז את הקונקטור


Sent from my SM-N900

[rotemshan]

ניסיתי במהלך השבת לבנות שני כרטיסים כפולים, ללא הצלחה יתירה.
נמשיך לנסות ...
אולי מועמדות לקופון תסייע ...

[אננס]

שירשור זה נכנס לרשימת המועמדים לקופון חודש יוני

שיהיה בהצלחה
