boscam 600mw 5.8 ואנטנות

[Nir FPVaks]

שלום לכולם אני חדש בתחום הFPV, ובטיסנאות עוסק ועובד כבר 6 שנים לאחרונה קיבלתי עצה מחבר בתחום לירכוש את סט הבא משדר+מקלט וידאו boscam 600mw 5.8 שניקראים TS832 וRC832 רציתי לדעת מה דעתכם על הסט הזה האם הוא אמין וטוב ולאיזה טווח (מוערך) אני יוכל להגיע איתו.
ולעוד נושא-אנטנה אמרו לי שכול circular polarized antenna אותו דבר ההבדל היחיד במחירים הוא ביגלל שאחת מיצרים במכונות ואת השניה ביד בכול מיקרה על איזה אנטנה אתם ממליצים ומה ההבדל ביניהם בחברות ביצור ובטיסה עצמה.
תודה מראש.

[AvivT]

הסט שהמליצו לך עליו הוא מצוין.
טווח קליטה מושפע הרבה יותר מאיכות וסוג האנטנות מאשר מעוצמת המשדר.
עם משדר 200mW ואנטנות כיווניות טובות תוכל להגיע ל 15 ק"מ. עם משדר 1500mW ואנטנות מצ'וקמקות (כמו אלה שבד"כ מגיעות עם הסטים של המשדר/מקלט) כנראה שלא תעבור בהרבה את החצי קילומטר.
להגיד שכל האנטנות אותו הדבר זה לחלוטין לא מדויק.
יחד עם זאת, בטווחים של כמה מאות מטרים, ההבדלים בין אנטנה טובה שכויילה כמו שצריך לבין כזאת שנבנתה לפי אסכולת TLAR, יהיו זניחים יותר. משדר חזק יותר גם יוכל במידה מסוימת לכפר על אנטנות שלא מכוילות נכון.
אם צריך להשקיע $60-70 בזוג אנטנות? כנראה שלא. במיוחד אם אתה מתכוון לרסק את הרחפן. בשביל התחלה ולטווחים של כמה מאות מטרים בודדים, אפשר להסתפק באנטנות

circular polarized שעולות $10 או פחות.

כמובן שהן חייבות להירכש בזוג כדי לוודא שהן תואמות זו לזו (אלא אם כן אתה יודע מה אתה עושה, ואז אפשר לרכוש אותן בנפרד).

[Nir FPVaks]

תודה רבה על התגובה!
בעיקרון אני יטיס אם טיסן את הFPV ככה שאני מצפה לפחות להגיע לטווח של קילומטר אם זה אפשרי ביכלל אם הסט והאנטנות שלי. מכיוון שאני מתחיל אני מעדיף בתור התחלה להישתמש בcircular polarized ככה שאני לא יודע ליבחור באיזה אנטנה תתאים לי לצרכים של קילומטר ראיתי אנטנות של 8$ וראיתי אנטנות של ImmersionRC ב30$ ויש גם IBCrazy 5.8 GHz Bluebeam Ultra Antenna ב64$ ככה שאני באמת מבולבל ולא יודע איך ליבחור אולי אתה תוכל לעזור לי או מישהו אחר.

[AvivT]

בתור התחלה, כל סט אנטנות שתבחר מפה יעשו לך את העבודה:
http://www.besthobbymall.com/fpv/fpv-antenna.html

האנטנות עם הכיסוי פלסטיק זהות לאלה שבלי הכיסוי. הכיסוי רק נועד להגן על האנטנה בזמן נחיתה לא מתוכננת.

שים לב שיש שני סוגי חיבורים של אנטנות:
1. SMA
2. RP-SMA

החיבורים הפוכים זה לזה (אחד עם פין בהברגה, השני עם חור בהברגה). אתה חייב לדעת איזה חיבור יש על המשדר/מקלט שלך ולרכוש אנטנות עם חיבור תואם.

[Nir FPVaks]

אני יודע איזה חיבור אני צריך. אתה חושב שהאנטנות האלה יתנו לי את טווח לבערך קילומטר?
אם אני רוצה ללכת על אנטנות קצת יותר טובות ומתקדמות שיתנו ביצועים קצת יותר טובים על מה אתה ממליץ? Bluebeam Ultra Antenna טובות?

[AvivT]

אין לי ספק שתוכל להגיע איתן לקילומטר. זה כמובן תלוי בשאר ה setup שלך - לוודא שהחוט של הווידאו לא עובר קרוב מדי לחוטי מתח, אולי להשתמש בפילטר, ויש עוד הרבה דברים שאפשר לעשות.
אני מציע להתחיל עם האנטנות האלה ולהתקדם למשהו יקר יותר (כמעט פי 10 יותר יקר במקרה של ה bluebeam) רק אם אתה ממש משוכנע שאתה באמת צריך, ושהאנטנות הזולות האלה זה מה שעוצר אותך (כי כמו שאמרתי, יש הרבה דברים שמשפיעים על שידור הווידאו, אנטנות זה רק אחד מהם).

[Nir FPVaks]

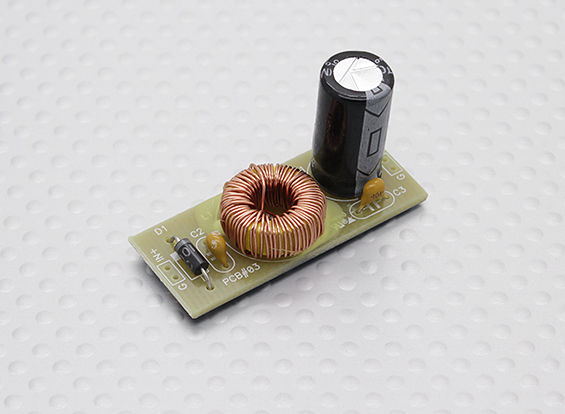

אתה מיתכוון פילטר בסגנון הזה?
עוד שאלונת מה עושה הפילטר הזה שמחברים לאנטנה? High Pass -Low Pass

[AvivT]

אתה מיתכוון פילטר בסגנון הזה?
עוד שאלונת מה עושה הפילטר הזה שמחברים לאנטנה? High Pass -Low Pass

כן, זה הפילטר. הוא נקרא LC פילטר כי הוא מורכב מסליל וקבל.
לפעמים אפשר להסתפק גם בטבעת פריט (Ferrite Ring), תלוי כמה ואיזה רעש יש במערכת. תמיד טוב שיהיו בבית כל מיני פילטרים כאלה.

בפילטרים low pass ו- high pass עושים שימוש כשיש במערכת תחומי תדרים שעלולים להפריע זה לזה.
לדוגמא אם על הרחפן יש משדר 1.2G, הוא יפריע למקלט 2.4G שנמצא גם הוא על הרחפן. הסיבה לכך היא שלכל תדר יש הרמוניות, שהם אותות שמשודרים בכפולות של התדר המרכזי.
כלומר למשדר שמשדר בתדר 1.2G, יש הרמוניות גם ב 2.4G, מה שנופל בדיוק על תדר מקלט הרדיו.
במקרה כזה משתמשים ב low pass filter על משדר הווידאו (כמובן שהוא צריך להיות בתדר הנכון), והוא חוסם את כל התדרים מעל התדר של שידור הווידאו, ובעצם חוסם את ההפרעה למקלט הרדיו.

תיאור יפה של הבעיה והפתרון שעושה הפילטר, אפשר לראות בסרטון הבא:




בפילטר high pass משתמשים כאשר תדר הרדיו נמוך מתדר הווידאו (בניגוד לדוגמא הקודמת). לדוגמא שלט עם משדר UHF (תדר 433 מגה-הרץ) עלול להפריע למקלט וידאו בתדר 1.3G שנמצא על ידו (433 כפול 3 = 1299).
לכן שמים על מקלט הווידאו high pass filter שחוסם את התדרים מתחת ל 1.2G, וכך מבטלים את ההפרעות של משדר ה UHF. אפשר גם לשים low pass filter על משדר ה UHF, ולחסום את התדרים מעל תדר ה UHF.

[Nir FPVaks]

לדעתך אני צריך פילטר כזה אם המערכת שלי היא 5.8 וידאו ו2.4 או 72 רדיו
אם הבנתי נכון פה פועל פה די דומה למחשב שאלף מגה הרץ זה ג׳יגה הרץ ואסור שזה יפול הכפולות אחד על השני הוידאו והרדיו?

[AvivT]

הבנת נכון. ולכן אין צורך בפילטרים מסוג high pass או low pass כשמשתמשים בווידאו בתדר 5.8G.
זה לא אומר שלא יהיה צורך בפילטר LC או טבעת פריט, אם במערכת יהיה רעש שמגיע מהמנועים/בקרים/חוטי מתח וכו'.

[OBY]

אם יורשה לי להצטרף לשאלה , אם הבנתי נכון.....
במידה ויש לי רדיו תדר 433 ווידיאו 900mHz אז כדאי להשתמש ב Hight Pass פילטר ?

תודה

[Nir FPVaks]

מה הוא טווח המגה הרץ שרצוי להיתרחק מימנו מהתדר השני?
ומה ההבדל בין פילטר LC וטבעת פריט?
סליחה על החפירה.

[AvivT]

אם יורשה לי להצטרף לשאלה , אם הבנתי נכון.....
במידה ויש לי רדיו תדר 433 ווידיאו 900mHz אז כדאי להשתמש ב Hight Pass פילטר ?

תודה

להגיד שכדאי להשתמש ב high pass filter זה תמיד נכון, אבל אתה צריך לשים אותו במקום הנכון.
high pass filter חוסם את התדרים הנמוכים מהתדר שלו ועוברים דרכו.
low pass filter חוסם את התדרים הגבוהים מהתדר שלו ועוברים דרכו.
צריך לזכור שהפרעות בין משדר למקלט נגרמות לא רק בגלל מה שנקלט באנטנה, כי יש זליגות של שידור גם דרך הרכיבים עצמם. לכן תמיד מומלץ להרחיק וידאו מרדיו כמה שניתן.

מה הוא טווח המגה הרץ שרצוי להיתרחק מימנו מהתדר השני?
ומה ההבדל בין פילטר LC וטבעת פריט?
סליחה על החפירה.

Google is your friend
בגדול - פילטר LC מוריד רעשים בצורה אקטיבית (חשמלית) וטבעת פריט בצורה פסיבית (לא חשמלית).

[Nir FPVaks]

Google is your friend

תקן אותי אם אני טועה אבל אני מיתכוון להישתמש בארקבירד OSD ככה שאני אמור לחבר את הLC filter בין המשדר וידאו לOSD ?
ואני צריך 12V LC filter? כי הארקבירד ניראה לי מוציא 12V למשדר?

[OBY]

תודה אביב

[AvivT]

תקן אותי אם אני טועה אבל אני מיתכוון להישתמש בארקבירד OSD ככה שאני אמור לחבר את הLC filter בין המשדר וידאו לOSD ?
ואני צריך 12V LC filter? כי הארקבירד ניראה לי מוציא 12V למשדר?

פילטר LC שמים בין הסוללה למשדר וידאו והמצלמה.
הנה כמה תמונות ושירטוטים שיבהירו את זה יותר טוב:
https://www.google.co.il/search?q=lc...ed=0CAYQ_AUoAQ

הפילטר לא משנה את המתח שעובר דרכו (הוא רק מפלטר רעש). רוב הפילטרים הפשוטים האלה יכולים לעבוד עם סוללות עד 4 תאים, חלקם גם עד 6 תאים. צריך להסתכל בתיאור שלהם.
