יצירת דיהדראל בכנף פוליגל...

[amnon]

יש לי מהעבר גוף של טריינר וחשבתי להכין לו כנף מפוליגל בהסבר הבא בתחתית העמוד
מוסבר איך ליצור את הדיהדראל (חיתוך באמצע בפרופיל העליון),צורת החיבור הנ"ל נראת לי חלשה מדי ,למישהו יש רעיון טוב יותר ?
מלבד זאת לפי השרטוט הזה
רואים שהלוח של הכנף הוא 125 ס"מ ואין דבר כזה אצלנו .
אני חשבתי לבנות את הכנף משני חצאים ואת חיבור הדיהדראל לחזק בעזרת דיקט שצורתו זוית באמצע והוא מודבק לקורת הפוליגל שרואים בציור ,מה דעתכם?

[igalr]

למה לך דיהדרל ?
קורת אורן רוחב 2 סמ עולה באייס משהו כמו 20 שח האורך הוא 2 מטר כך שישאר גם לחזוקים.

[amnon]

אני צריך שיהיה דיהדראל כי הטיסן מיועד ללימוד הטסה ,הדיהדראל משפיע מאוד על יציבות הטיסן.

[umbo]

נראה לי שפתרון קלאסי יעבוד כאן כהלכה. תחתוך את הכנף לשתים (נדמה לי שזה כך בין כה וכה) ותעשה חיזוק דיהדראל רגיל ע"י שני דיקטים לקורה המרכזית של הכנף (ממה שהיא לא בנויה). מה שעובד בטיסני בלזה יעבוד גם כאן עם הדבק המתאים.

[liorz055]

היי, אמנון איך העין?
אני עשיתי דיהדרל בכנף מפוליגל כאשר את הזווית עשיתי ע"י שתי חתיכות פוליגל שהודבקו לקורה. הסיבה שעשיתי מפוליגל זה כי לא היה דיקט, וזה עדיין היה טוב. לכן אני חושב שהרעיון שלך הוא רעיון טוב, רק תדביק טוב עם דבק חם או דבק מגע.

[אייל שפירא]

http://www.efly.co.il/forums/showthread.php?t=19814

[amnon]

היי, אמנון איך העין?
אני עשיתי דיהדרל בכנף מפוליגל כאשר את הזווית עשיתי ע"י שתי חתיכות פוליגל שהודבקו לקורה. הסיבה שעשיתי מפוליגל זה כי לא היה דיקט, וזה עדיין היה טוב. לכן אני חושב שהרעיון שלך הוא רעיון טוב, רק תדביק טוב עם דבק חם או דבק מגע.

היי ליאור ,
העין בסדר (למען האמת עדיין קצט כואב) ,תודה על ההתענינות וגם כל הכבוד שהוצאת את העוקץ

נראה לי שאיך שחשבתי בהתחלה (כמו מה שעשית) יהיה בסדר ,ואוסיף בד פיברגלס עם אפוקסי .

אז בקרוב תמונות...

[amnon]

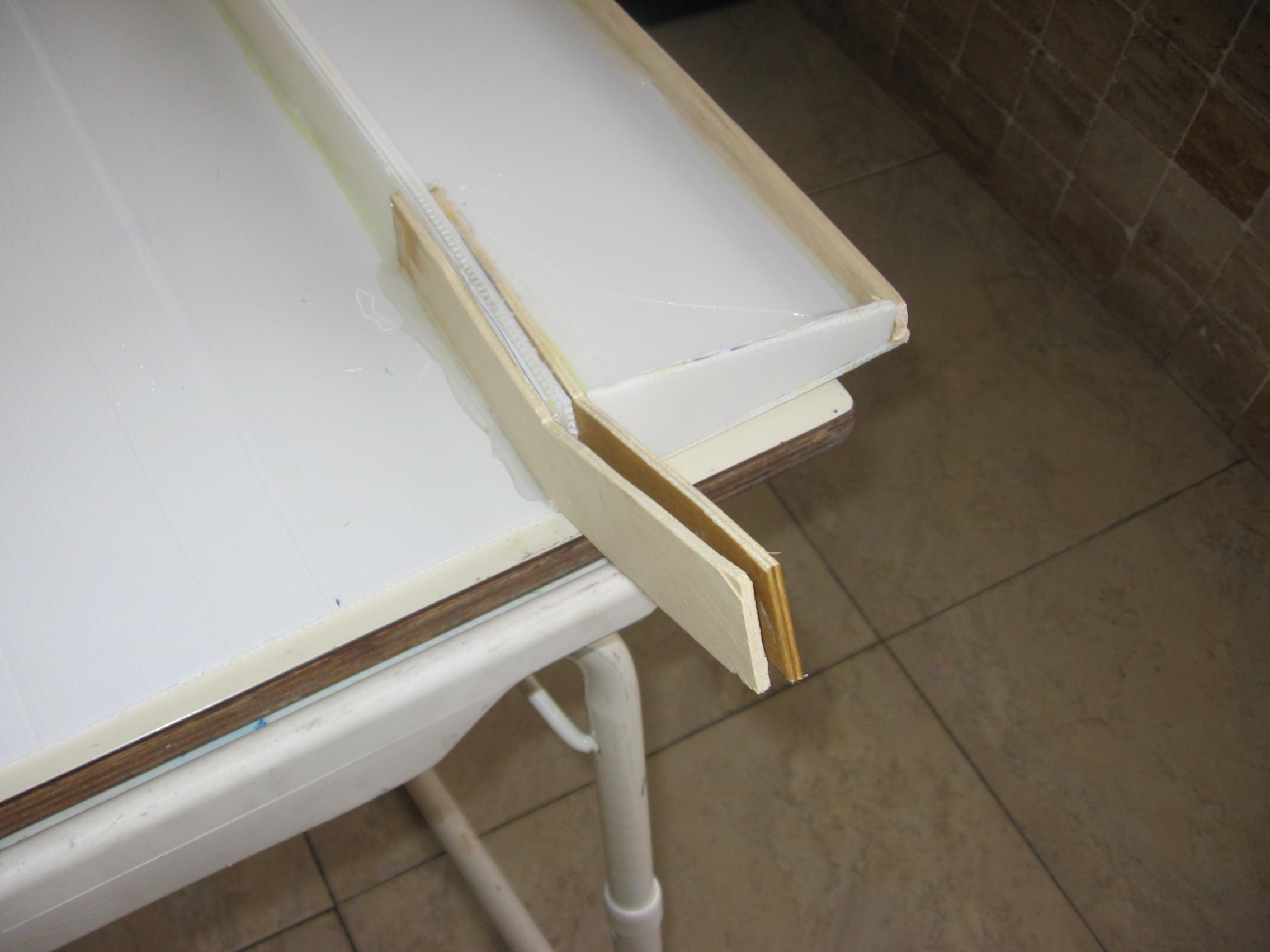

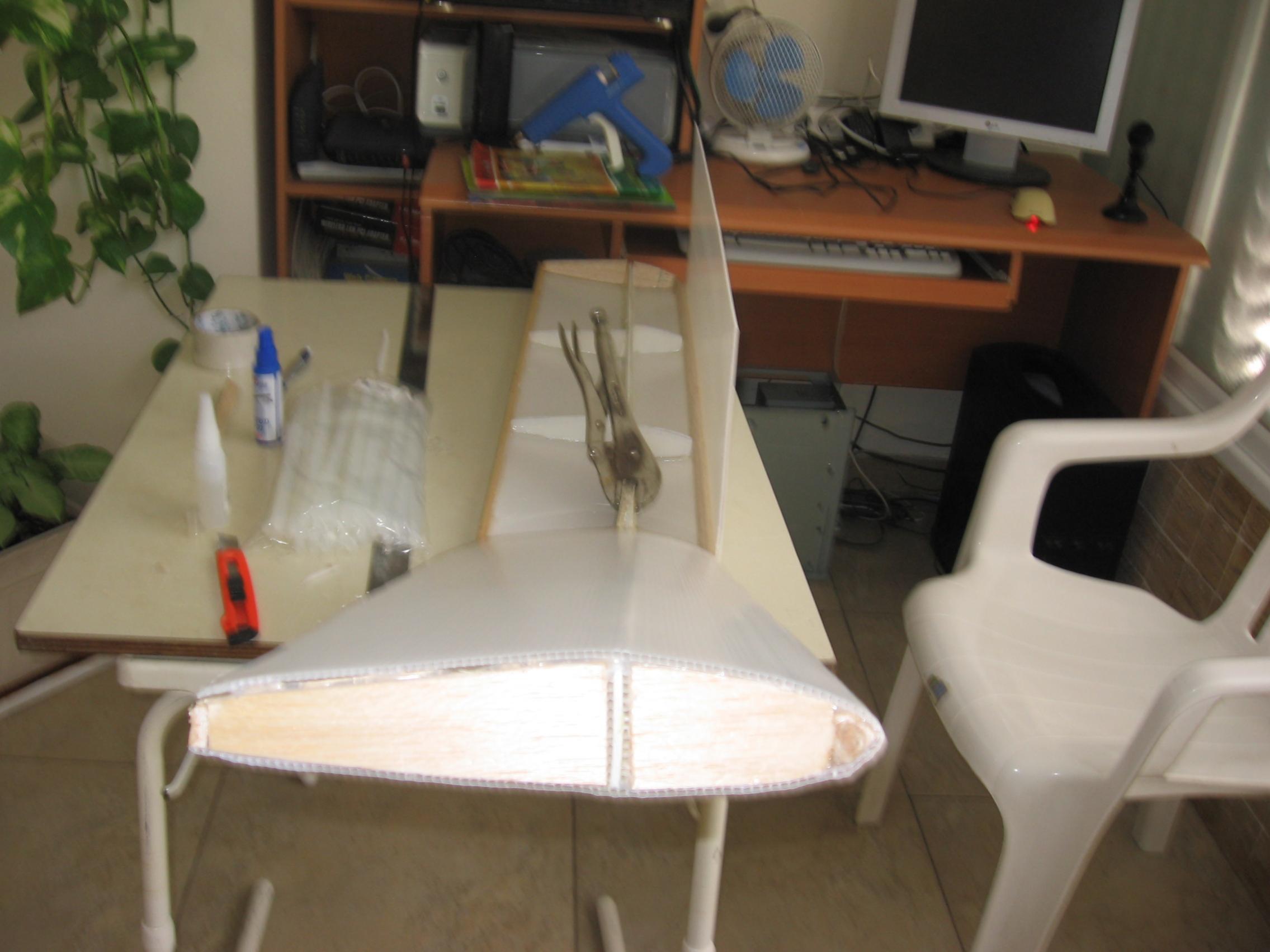

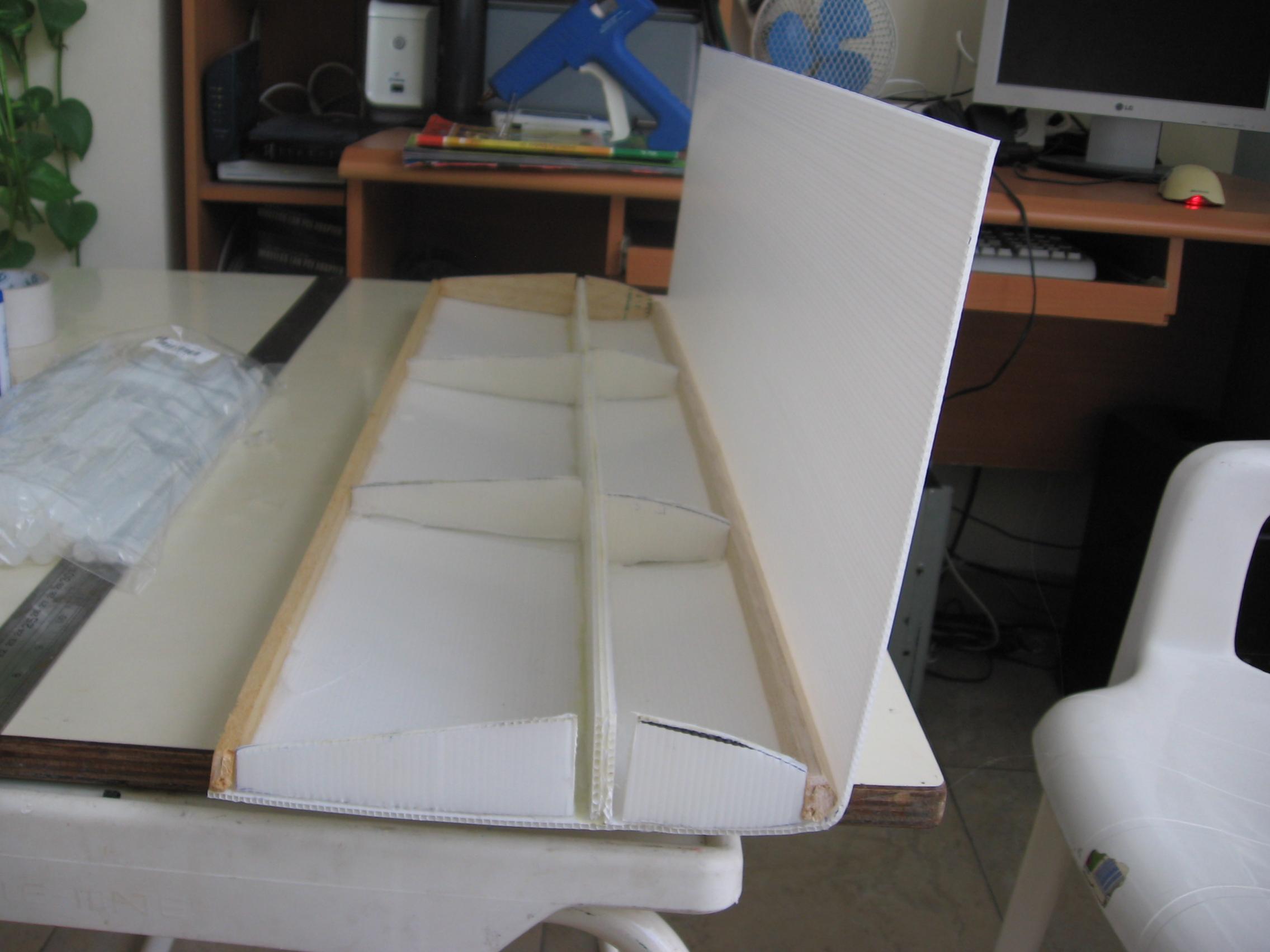

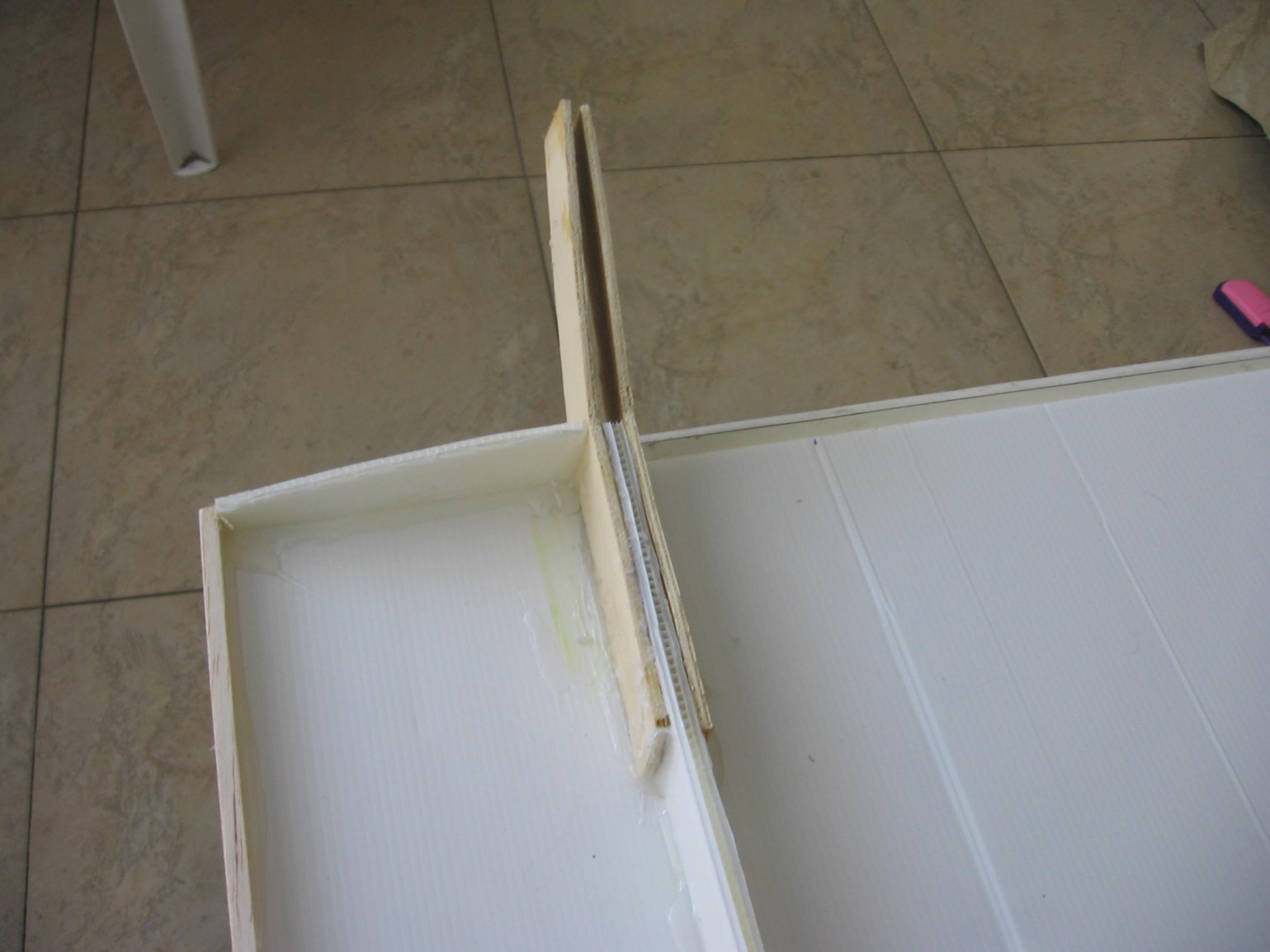

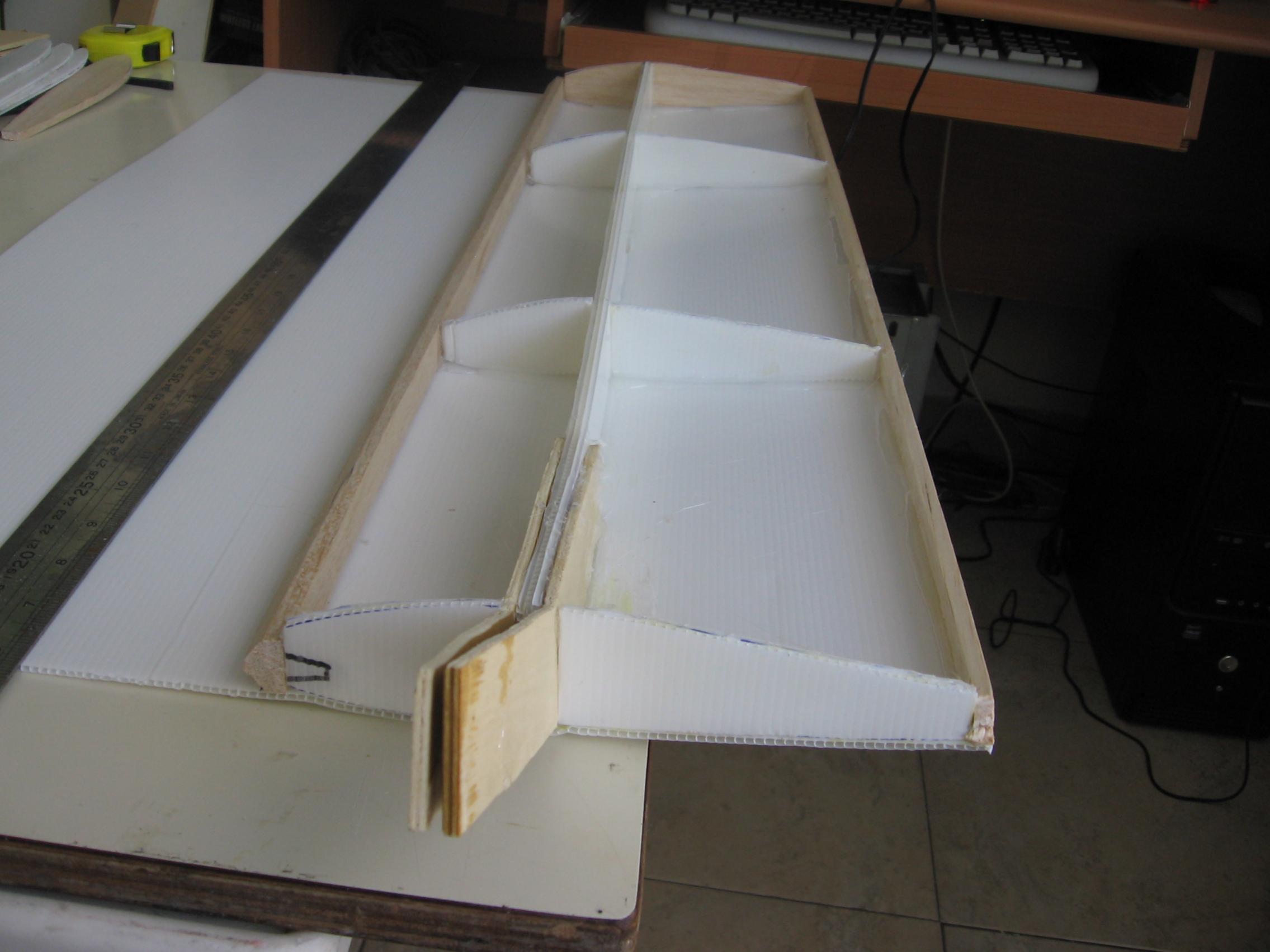

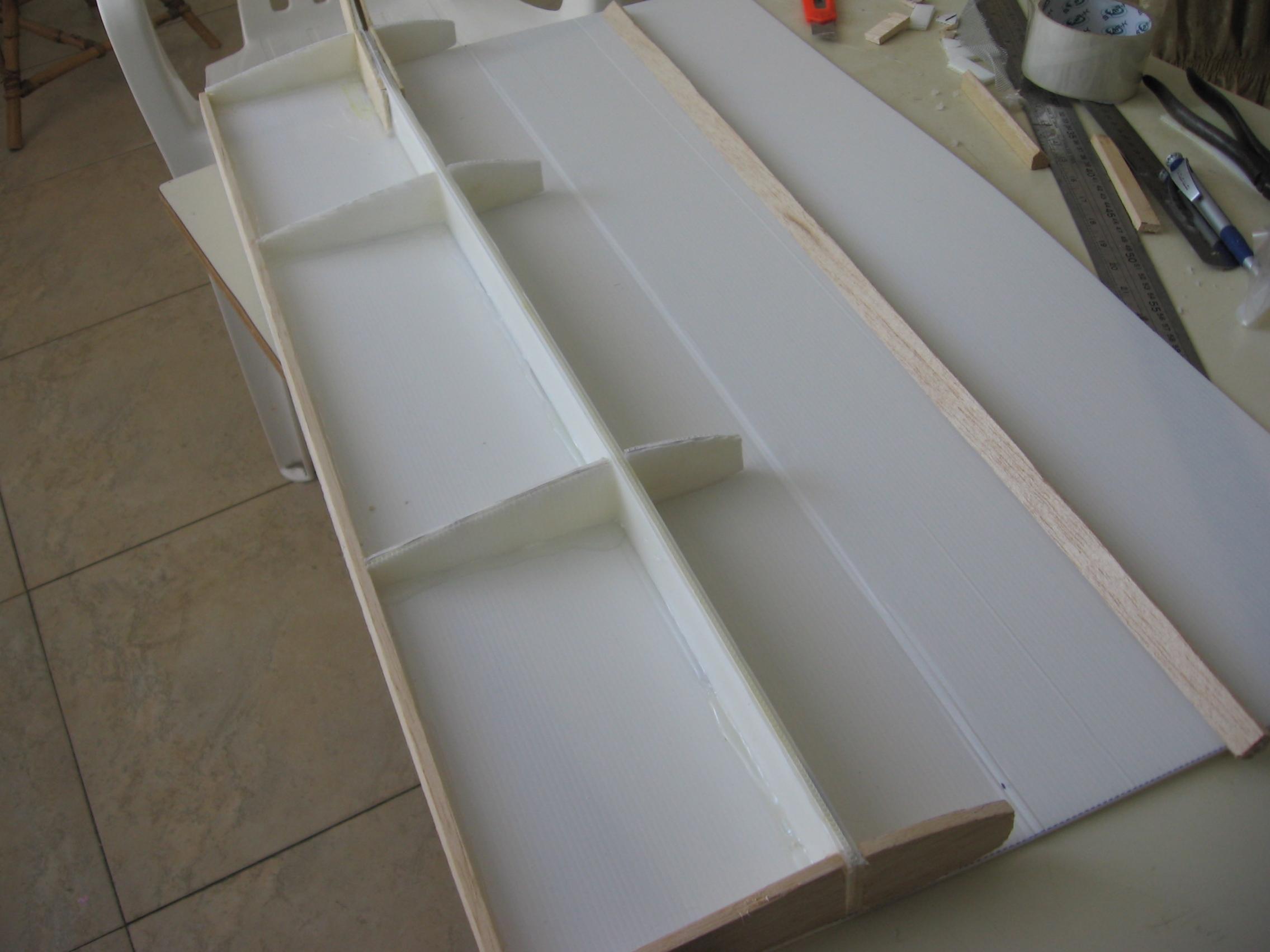

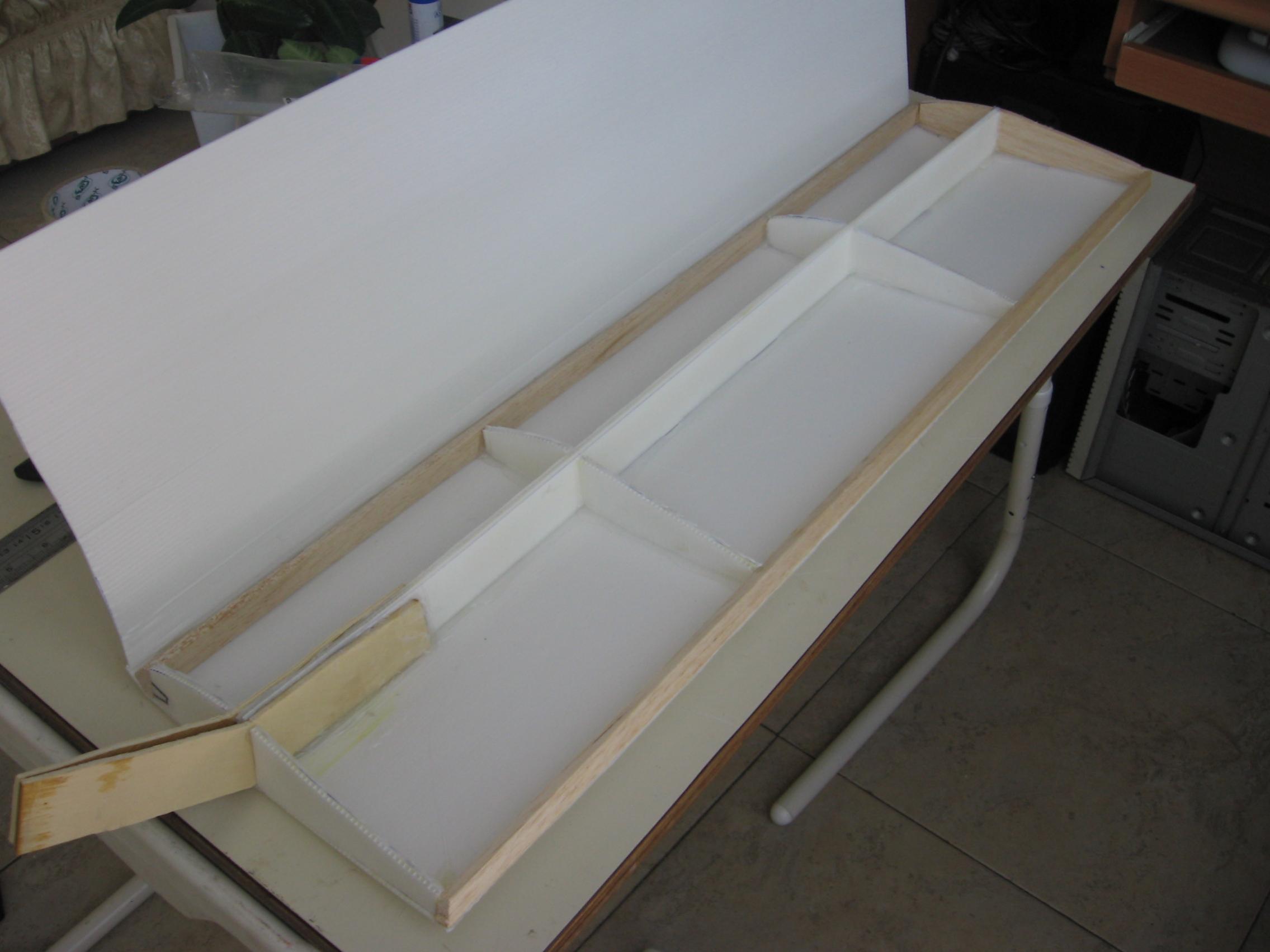

אוקיי, אחרי יומיים של עבודה וצילומים ,אילו הממצאים:

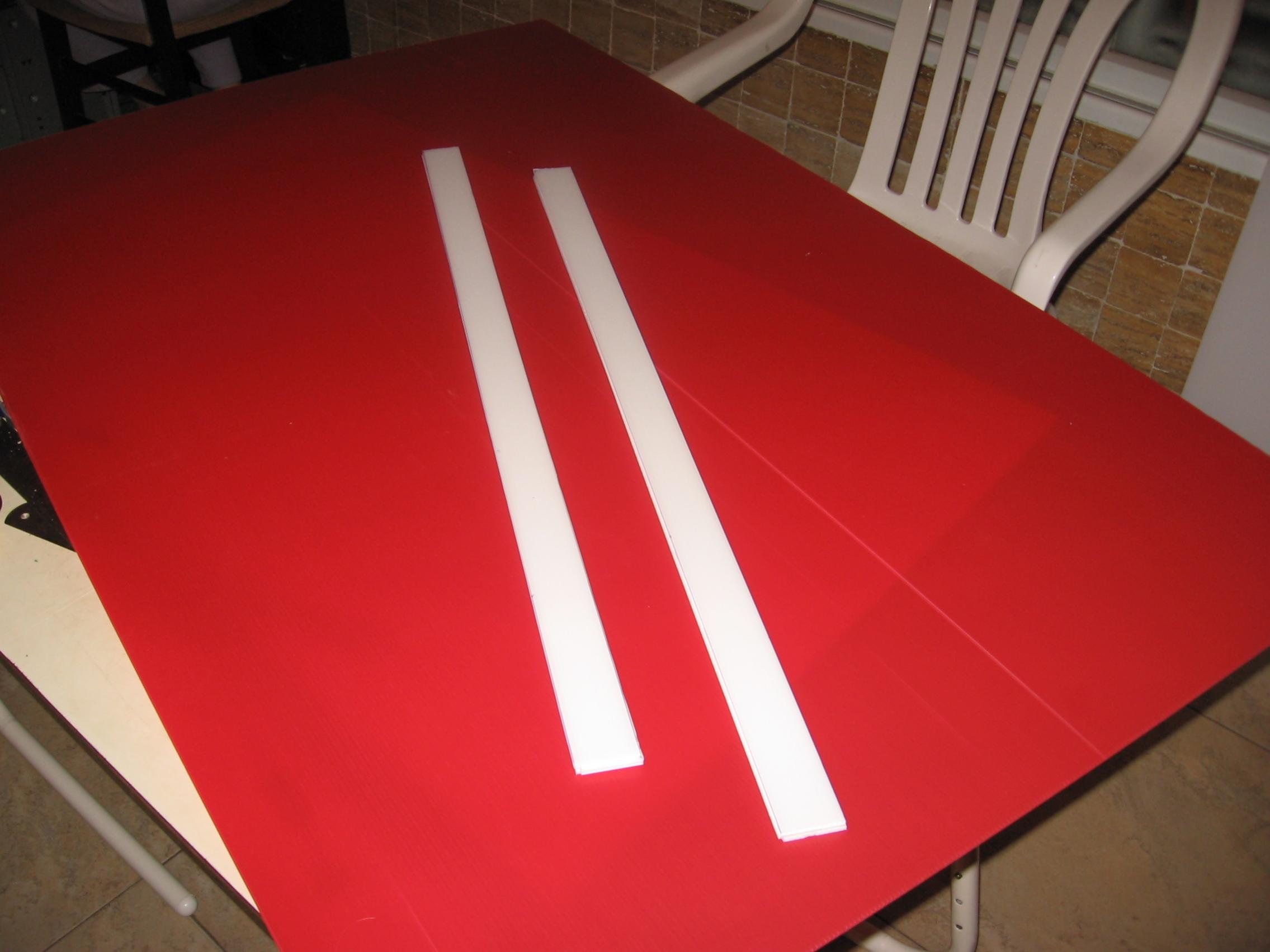

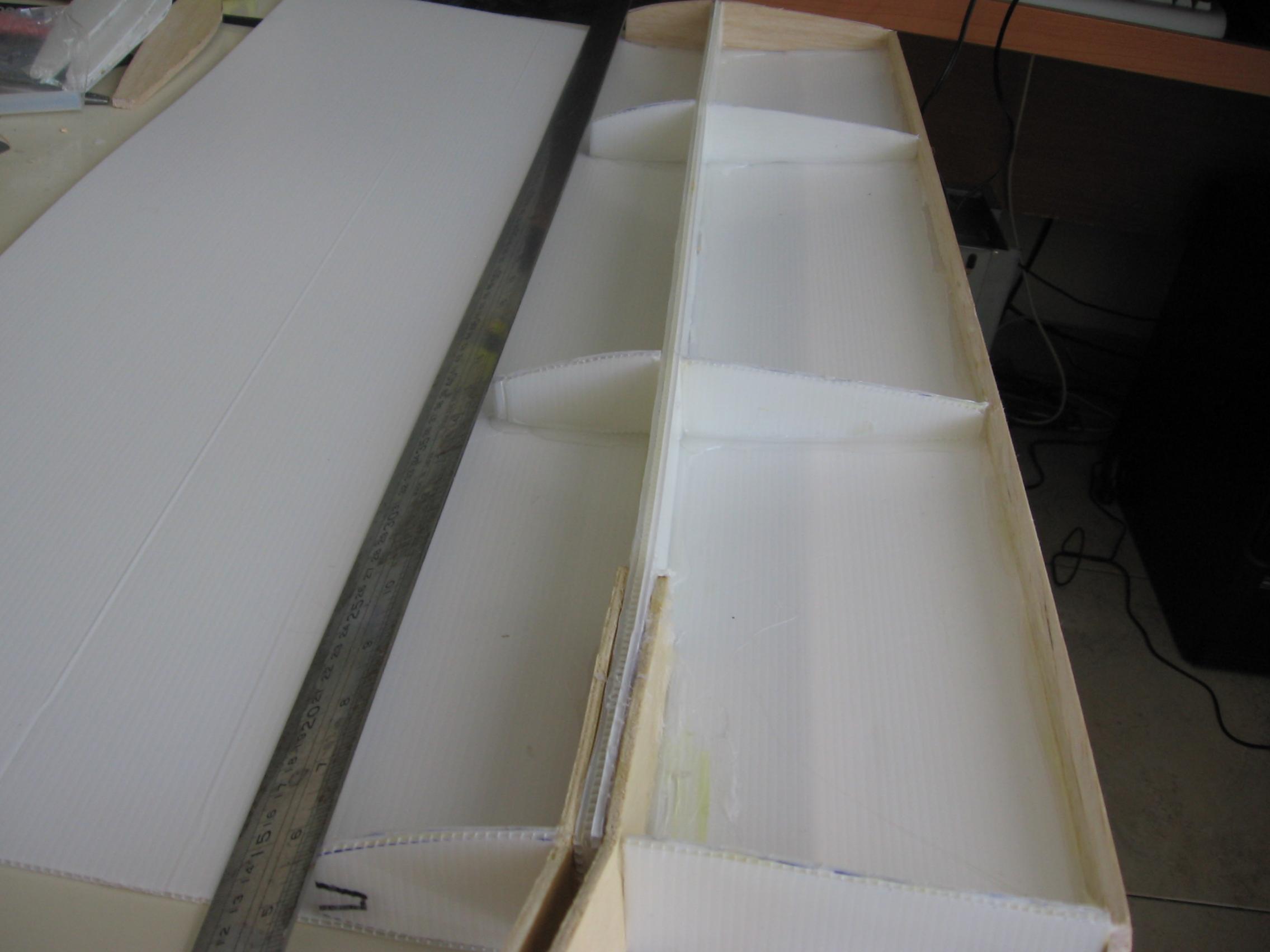

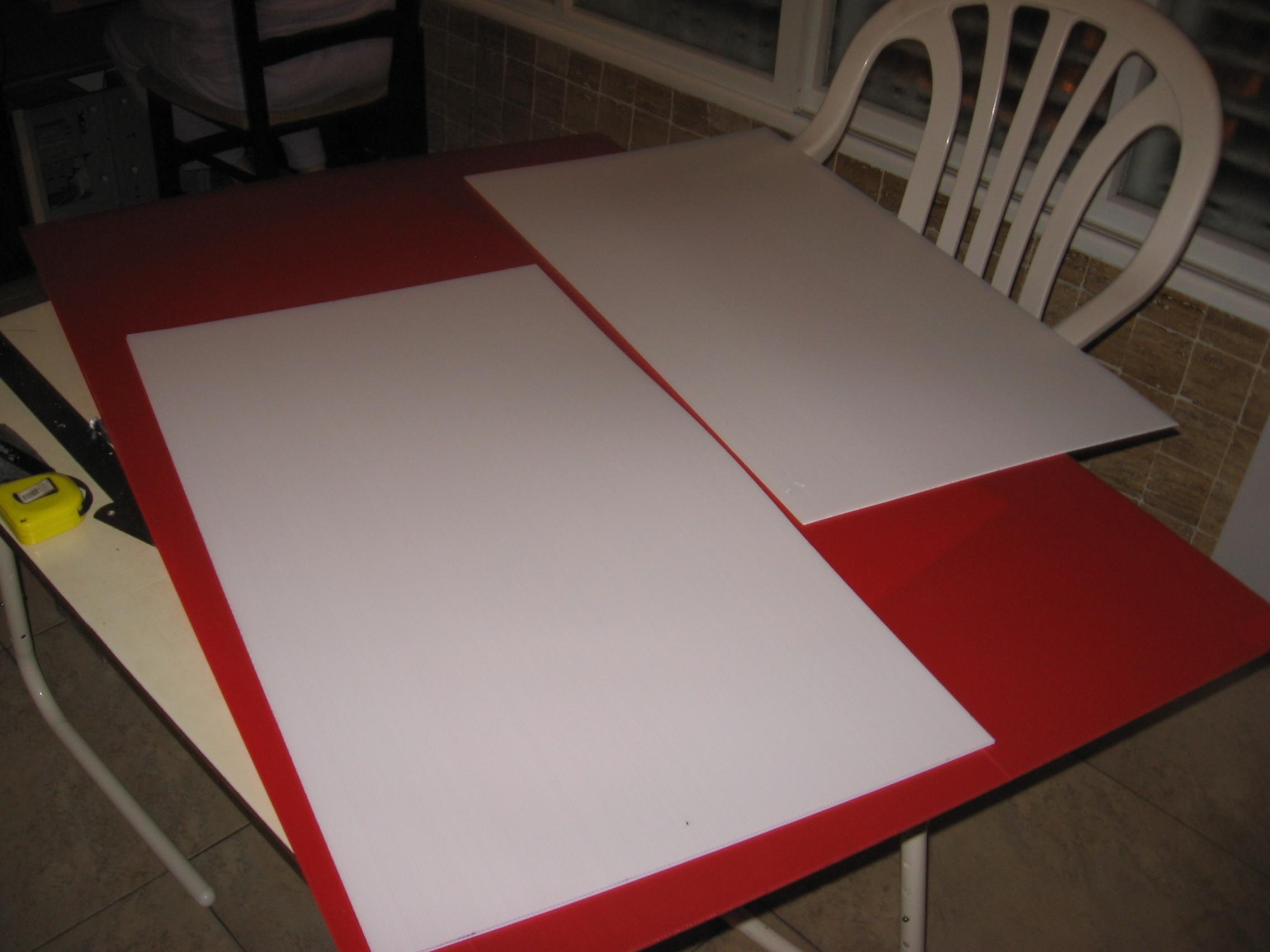

בהתחלה יש את הגוף שיזכה לקבל את הכנף פוליגל ,אחר כך יצירת פרופילים ,חיתוך לוחות פוליגל שיצרו את הכנף עפ"י מידות הפרופיל ,מכיוון שהיו לי בבית כמה קורות בלזה החלתטתי להשתמש בהם ולשלב עם הפוליגל ,כל ההדבקות עם דבק חם ,ישנם הדבקות שהייתי צריך הדבקה ראשונית בדבק מגע וחיזוק עם דבק חם ,עדיין העבודה לא הושלמה אך יש כבר מה לראות...

[Shay]

מגניב! אהבתי

[guyst]

עבודה יפה!

[tisanir]

יפה מאוד.

[liorz055]

נראה יפה מאוד, מקווה לראות אותו באוויר במהרה!!

[haimgil]

יש לי דרך ליבנות כנף מפוליגל שלם עם דיידרל מסויים וחזק יותר וגם קל יותר בפחות חומר ופחות דבק אם אתה רוצה להתייעץ צור קשר 0525446927

[amnon]

נראה יפה מאוד, מקווה לראות אותו באוויר במהרה!!

ליאור ,
גם אני הייתי רוצה אפילו השבת להטיס אותו אבל אני צריך להזמין מנוע ,בקר,סרוואים וסוללה אז זה כנראה יהיה אחרי ה- 1.6 ,הייתי מאוד רוצה שעדיין כל האנשים הטובים מגעש יטיסו יחד ,אני בתנאים הקיימים יטיס במקום אחר

[amnon]

תודה לכל המפרגנים
חייםגיל תודה על ההצעה אבל אני כבר באמצע העבודה ,בתחילת השרשור שאלתי אם למישהו יש רעיון טוב יותר והתגובה הייתה שהרעיון שלי טוב ,אז המשכתי איתו ... האמת ,נראה לי שהאנשים כאן כל כך מרוכזים בעניין געש שכבר כל מה שמסביב כבר לא מעניין...וחבל.

[haimgil]

לא חשוב עוד חודש יהיה בסדר תאמין לי העניינים אולי בפורום הסתיימו אבל מאחוריי הקלעים העניינים ממשיכים נחייה וניראה ואם לא יילך לפחות ניסינו וגילינו את הטבע האמיתי של מ"ס אנשים עכשיו לגביי הכנף הרעיון יפה אך כבד מאוד, הנה עשיתי פסיק (סתם בצחוק) השאלה היא האם המנוע המתוכנן יכול לשאת את המישקל הכולל ואם בכל זאת תירצה לישמוע על רעיון טוב יותר תיתקשר

[mini_guy]

שלום חיים
גם אני בדרכי לבנות כנף פוליגל
יש אפשרות שתרשום את שיטתך בפורום לטובת כל הבונים

גיא

[haimgil]

שלום חיים
גם אני בדרכי לבנות כנף פוליגל
יש אפשרות שתרשום את שיטתך בפורום לטובת כל הבונים

גיא

תישמע גיא אם אני יתחיל לירשום עכשיו על השיטה ועוד בלי פסיקים ונקודות אני יסיים רק בבוקר את התגובה לכן הישארתי טלפון ואשמח להסביר בכיף לכל החפץ במידע ואולי אפילו בשביל לתת כיוון או סתם חומר למחשבה או רעיונות נוספים ואולי שידרוגים

[amnon]

למרות שחייםגיל הוציא לי את האויר מהמיפרסים (חיים אל תיקח את זה אישית) ולמרות שקיבלתי כוייות מהדבק חם ,הכוויה הכי קשה באצבע שאני מחזיק את הסטיק של הגה גובה ומאזנות (יש תמונה), צילמתי ואני ממשיך לעדכן ,בקרוב אני יקבל משקל שהזמנתי ,מעניין כמה זה שוקל
תמונות :

[haimgil]

אמנון אל תיעלב אבל הדיידרל יצא בזוית גבוהה מידיי ניראה ככה לפי התמונות. טיפ:תיזהר לא לתת מכות אפ עם ההגה גובה אחרת הטיסן יחליט שהוא הופך לציפור וינפנף בכנפיים

[amnon]

כן גם לי נראה זוית דיאדרל גדולה מידי ,אבל זה עוזר ליציבות לא? ,חוץ מזה זה יצא חזק מאוד כמו יציקה ,המשקל כבר בארץ ,אני כבר מת לדעת כמה הוא שוקל ולהזמין מנוע וכל השאר .

חשבתי על המנוע הזה: http://www.hobbyking.com/hobbyking/s...idProduct=2102

[umbo]

כן גם לי נראה זוית דיאדרל גדולה מידי ,אבל זה עוזר ליציבות לא? ,חוץ מזה זה יצא חזק מאוד כמו יציקה ,המשקל כבר בארץ ,אני כבר מת לדעת כמה הוא שוקל ולהזמין מנוע וכל השאר .

חשבתי על המנוע הזה: http://www.hobbyking.com/hobbyking/s...idProduct=2102

ממש לא ! דיהדראל גבוה מידי גורם לנדנוד קשה לריסון - משהו שדומה לגלגול הולנדי.
ראה קישור:
http://he.wiktionary.org/wiki/%D7%A7...lAnimGIF02.gif
