2 אפשרויות: מישהו בתיכון מכני החליק על שולחן השירטוט (טרום קאד) או שמישהו אחר באוירודינמיקה הזה תיאוריה חדשה על מערבולות פרופ....נכתב במקור על ידי igalr
ולהדגמת הגודל של בן המשפחה האחרון:
מנהל פורום מסוקי דלק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
2 אפשרויות: מישהו בתיכון מכני החליק על שולחן השירטוט (טרום קאד) או שמישהו אחר באוירודינמיקה הזה תיאוריה חדשה על מערבולות פרופ....
ולהדגמת הגודל של בן המשפחה האחרון:
נערך לאחרונה על ידי ZvikaF; 30-09-2008 בשעה 16:04:57.
צביקה
If you can't make it fly, try harder, else RTFM
חבר קהילה
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
צביקה,2 ולהדגמת הגודל של בן המשפחה האחרון:
הילדה ממש נמוכה...
שחר
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
גם בדגם הזה הגאי הכיוון לא ב90 מעלות והגה גובה מפוצל2 אפשרויות: מישהו בתיכון מכני החליק על שולחן השירטוט (טרום קאד) או שמישהו אחר באוירודינמיקה הזה תיאוריה חדשה על מערבולות פרופ....
ולהדגמת הגודל של בן המשפחה האחרון:
מנהל פורום מסוקי דלק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
אם כבר עושים משהו אז עד הסוף... גם במחץ הם מוטים.. הגה גובה מפוצל ליתירות ולהקטנת סרוו נידרש.
If you can't make it fly, try harder, else RTFM
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
היום היה לי קצת זמן לעבוד על הפרוייקט
בעיקר בוצעו עבודות נגרות

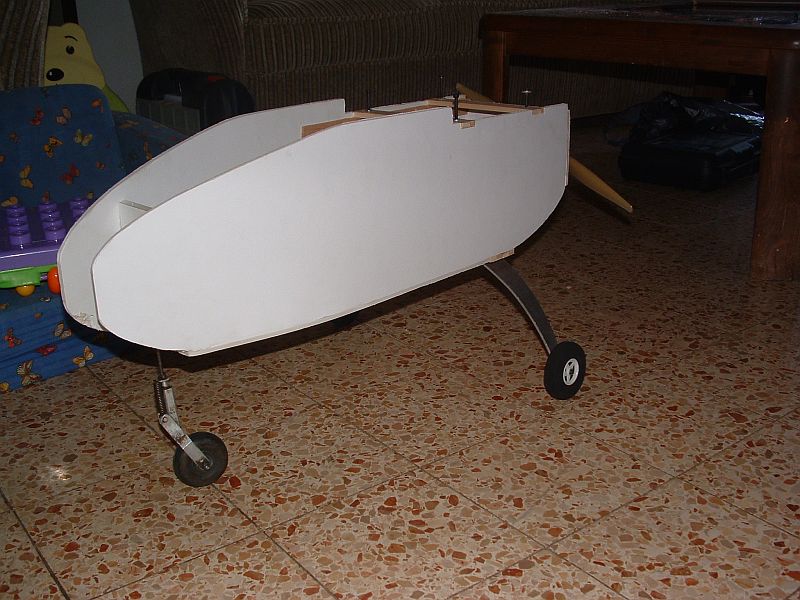

הותקנו קני נסע ראשי וקדמי :

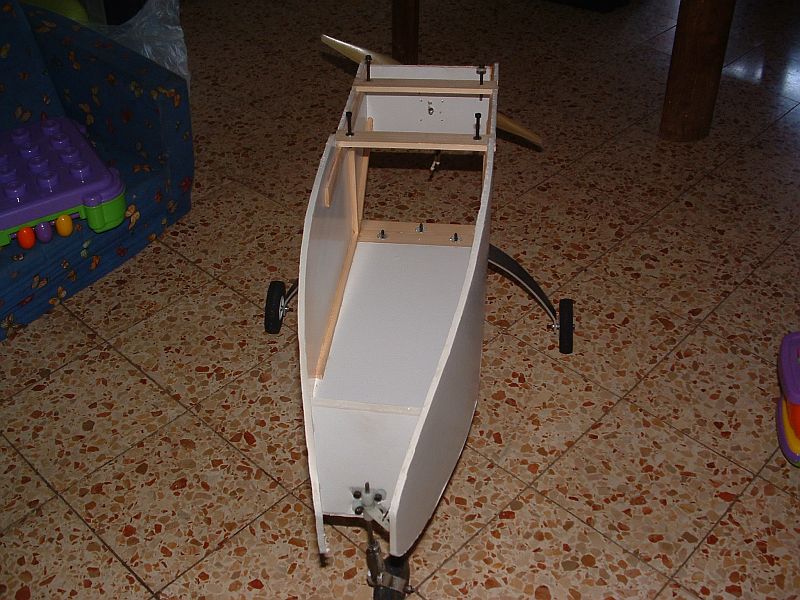

קיר אש עבר ציפוי דיקט והותקן מנוע באופק רואים את הפושרוד של גלג אף:
קצת קונסטרוקציה שתפזר עומסים :
תושבת כנף ומכלול זנב עם הברגים :
עד כה המשקל עומד ביעדים -
800 גרם גוף עם כני הנסע והמנוע
300 גרם מכלול זנב
200 גרם כנף ,הכנף תעבור הגדלה כך שהמשקל צפוי לעלות לכ 300 גרם
יש להוסיף למשקל -
6 סרווים /פושרודים/מקלט כ 200 גרם
סוללה כ 300 גרם
חיזוקי כנף - 100 גרם
המשקל כנראה יגיע ל 2 קילו והכנף תוגדל ל160-180 תלוי בשאריות הקאפה.
כמו בכל פרוייקט יש חריגה בתקציב ובלוחות זמנים ולכן חשוב לעבוד בצוות כדי שיהיה את מי להאשים
במקרה זה המהנדס הראשי לא איפשר עבודה רצופה.
כרגע בעצם הסתיימה העבודה והכלי הוא במצב כמעט ARF למעט עבודה מינורית של הגדלת כנף ואולי צביעה .
אם יהיה מזל מחר אתחיל במיתקון הסרווים .
חבר קהילה ותיק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
שמע, השירשור הזה הפך להיות כמו התוכנית של האח הגדול
אני כבר מת לראות תוצאה סופית...
להנות עם האצבעות, זה לא סטייה, זה דרך חיים...
חבר קהילה ותיק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
נראה טוב,
לגלגל חרטום יש תמיכה כלשהיא או שהוא תפוס לקאפה בלבד ?
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
בתמונה השניה רואים את פושרוד גלגל אף ואת הדיקט מבפנים שמחזיק את הגלגל עם 4 ברגים שיכולים לגרור סמי טריילר.
נערך לאחרונה על ידי igalr; 04-10-2008 בשעה 06:59:01.
חבר קהילה
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
מנהל פורום מסוקי דלק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
נו,איך הייתה טיסת המבחן ?? של המהנדס הראשי כמובן...
If you can't make it fly, try harder, else RTFM
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
עוד לא היתה טיסת ניסוי
המהנדס בודק את איזור הניסוי .
עיקר הבדיקות התמקדו באיסוף אבנים לערמה.
המהנדס לא משאיר שום דבר ליד המקרה .
ניתן לראות שהוא בודק את הכיוון המדוייק של כוח המשיכה כמובן שאח"כ הוא מכייל את מכשירי המדידה שלו ע"י שחרור מבוקר של חפץ בעל משקל וצפיפות ידוע מראש לכיוון הקרקע.
(כל עובדי אורנג יכולים להרגע לחפץ שלום)
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
יגאל, אתה בסדרעוד לא היתה טיסת ניסוי
המהנדס בודק את איזור הניסוי .
עיקר הבדיקות התמקדו באיסוף אבנים לערמה.
המהנדס לא משאיר שום דבר ליד המקרה .
ניתן לראות שהוא בודק את הכיוון המדוייק של כוח המשיכה כמובן שאח"כ הוא מכייל את מכשירי המדידה שלו ע"י שחרור מבוקר של חפץ בעל משקל וצפיפות ידוע מראש לכיוון הקרקע.
(כל עובדי אורנג יכולים להרגע לחפץ שלום)
"If everything seems under control, you're not going fast enough" Mario Andretti
חבר קהילה ותיק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
מאיפה הבאתה את הפרופ?
גלגלים?
יש היתקדמות ?
תעלה סירטון.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
יש התקדמות מעטה .
בוצעה התקנה של סרווים ביחידת זנב.
סרוו לכל הגה כיוון וסרוו אחד להגה גובה .
ביצעתי ניסוי הפעלה של המנוע כדי לבדוק דחף קיר האש קרס והתפרק.
הפרופ הוא מיונטד וכני הנסע הראשיים הם כני נסע פשוטים מאלומיניום מאיזה אקסטרא שכבר איננה והקדמי הוא מטריינר שקניתי פעם ממישהו וגם הוא בגן העדן של של הטיסנים .
הטיסן עדיין לא טס.
חבר קהילה ותיק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
יגאל,
בדגם שאני מנסה לשפר, לא מורכב כרגע הגה כיוון. עד כמה הגה כזה חיוני? נראה שבגלל המשקל (1~ ק"ג) אני חייב להתקין כני-נשא. האם הגה הכיוון הכרחי לתמרון בזמן נחיתה? מעולם לא ביצעתי נחיתה על מסלול, רק על שיחים, כך שאין לי מושג...
תודה!
נערך לאחרונה על ידי ZigiStar; 02-11-2008 בשעה 07:19:02.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
נחיתה והמראה זה 50% מהכיף בהטסה.
הגה כיוון הכרחי מאוד בנחיתה בעיקר ברוח צד.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
מתקרבים לסוף .
כמעט הכל כבר גמור ויש מידות ומשקלים .
הכנף הוגדלה ל 2 מטר ועכשיו הפרופורציות מסתדרות "לפי העין"
המשקל הסופי כולל הכל חוץ מסוללה הוא קצת יותר מ1.8ק"ג
הכנף כולל הסרווים שוקלת כ 400 גרם
הבומים ומכלול הזנב כולל 3 סרווים 2 של 9 גרם להגאי כיוון ו 1 של 30 גרם להגה גובה שוקל כ400 גרם
הגוף כולל מנוע כני נסע וסרוו סטנדרט לגלגל אף שוקל כ1 קילו
היום הכל יעבור צביעה כיאה למלז"ט ואעלה תמונות .
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
עם כבוד רב על העבודה . מבלי לפגוע בך !! מנסיוני הרב עם קאפה חבל על ה100 ש"ח ,
הכל יכול לטוס השאלה איך .שהיה לך בהצלחה !!!
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
מנסיונך מה היתה הבעיה עם הקאפה ?
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
שבירה ביתר! לא סולחת ! חוסר סף זרימה וסף התקפה הכל תלוי במנוע . אני לא סומך על הקפה
במשקל כזה .אולי עדיף מנוע ניטרו !
המשקל כנראה יגיע ל 2 קילו והכנף תוגדל ל160-180 תלוי בשאריות הקאפה.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
כפי שכתבתי הכנף הוגדלה ל 2 מטר והמשקל כולל סוללה יהיה כ2 קילו .
הנעת ניטרו תדרוש מיגון מפני השמן והלכלוך. היתרון של השילוב חשמל/קאפה שאין צורך בציפוי וכו.. כדי להגן מהשמן והלכלוך של המנוע.
טיסני קאפה שאני הוטסתי טסו מצויין והיו עמידים למדיי ופשוטים מאוד לתיקון במקרה הצורך.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
אתה צודק!! ( סתם נתתי דוגמה )ניטרו לא בא בחשבון !!
חבר קהילה ותיק
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
יגאל, איך אתה צובע את הקאפה?
ניסיתי קצת לצבוע את זה, ונראה שהצבע (על בסיס מים) גורם לקילוף/קילוף חלקי של ציפוי הנייר.
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
בעבר צבעתי עם WEEKEND בשכבות דקות
הצבע מתייבש מהר ולא מספיק לאכול את הקאפה
במקרה שלי אין בעיה כי אני צובע על הקאפה עם הנייר
בכל אופן אני בטוח שלא תהיה בעיה עם צבעיה בשכבות דקות .
תגובה להודעה: בנה לעצמך מזלט בפחות מ100 שח.
800 גרם גוף עם כני הנסע והמנוע
300 גרם מכלול זנב
סוללה כ 300 גרם
פושרודים/מקלט כ 200 גרם
כנף קאפה בגודל 2 מטר לא תחזיק מעמד עם חיזוקי כנף - 100 גרם. עדיף לך לקמבן כנף מהבוידן
