מערך הקרקע שלי - תחנת קרקע מודולרית

[ZvikaF]

השלב הבא זה עוד רובוט קטן שיוציא את כל הציוד לשדה ויטיס, בזמן שאתה מתפכח מהטקילות של הלילה !

[dcohen50]

איך המטען טוען את הסוללה ? בזמן שהעמדה כבויה או דולקת ?

והאם אתה סומך על המטען הפשוט הזה של טרניג'י היות והסוללות נטענות שהן לא במקום נראה לעין ?
מה גם שהמטען הזה טוען בערך ב-1 אמפר - אז איך אתה טוען איתו 16 אמפר שעה של סוללות?

[איציק רונן]

בעניין המודם אולי שווה לפתוח שרשור חדש... עקורנית כל המידע שיש לך על המסך (OSD) יכול לרדת לקרקע ואפשר להרכיב אותו על המסך למטה יש לזה כמה ייתרונות
1. מקבלים תמונה נקיה כשרוצים
2. אפשר לבחור את המידע שיוצג גם בידעבד
3. אפשר לשמור את המידע ולחקר אותו אחרי זה

בפשוט מודם זה משהו שמעביר כל סוג של מידע מקצה לקצה.
יש לי משהו שבניתי ואולי שווה להעלות את זה.. זה מאוד מרשים לראות רחפן של ArduCopter על מפת google earth ולראות אותו טס אוטונומית לנקודה ש"דקרת" על המסך. בעיקר כשמקבלים את כל הטלמטריה למטה

טוב.. נראה שאולי יהיה שרשרו נוסף בקרוב..
מצחיק אלו דברים שעשיתי די מזמן ורק עכשיו יש לי זמן להעלות אותם אחרי שהשדרוגים של eFly קצת נרגעו

רק הבהרה קטנה - כדי לעשות את כל הנ"ל צריך שיהיה מחשב או ש"ע בתחנת הקרקע, רק מסך וידאו ממש לא עושה את העבודה.
אחרי שיש לכם מודם בין הכלי למחשב יש לטעון את אחת התוכנות כמו תחנת הקרקע של MK, או של ארדואינו או Q גראונד וכו'
חיבור של כלי אחד לתחנה זה לא נורא, לחבר שני כלים לאותה התחנה, זה סיפור אחר!
אצלי כרגע ויתרתי על המסך והמחשב משמש גם להצגת וידאו (עד שנדפקה כניסת USB אחת). הבעיה שקשה מאוד לסמוך על המחשב שלא יקרוס ולכן יש תמיד משקפיים במקביל.

[MDreamer]

איך המטען טוען את הסוללה ? בזמן שהעמדה כבויה או דולקת ?

והאם אתה סומך על המטען הפשוט הזה של טרניג'י היות והסוללות נטענות שהן לא במקום נראה לעין ?
מה גם שהמטען הזה טוען בערך ב-1 אמפר - אז איך אתה טוען איתו 16 אמפר שעה של סוללות?

המטען יכול לטעון את הסוללה כשהארגז כבוי או דלוק.. זה לא משנה הארגז רואה את מתח הסוללה, לא משנה אם היא נטענת או לא.
סומך על המטען על המטען הסיני הזה בדיוק כמו הסוללות הסיניות כמו שכתבתי הן נמצאות התוך 4 מ"מ פלגגה עטופות בספוג מעכב בערה.
ממצב ריק לגמי זה באמת עלול לקחת 16 שעות. מצד שני לא כל כך מהר מגיעים לפריקה מלאה וחוץ מזה לאן אני ממהר בבית?

רק הבהרה קטנה - כדי לעשות את כל הנ"ל צריך שיהיה מחשב או ש"ע בתחנת הקרקע, רק מסך וידאו ממש לא עושה את העבודה.
אחרי שיש לכם מודם בין הכלי למחשב יש לטעון את אחת התוכנות כמו תחנת הקרקע של MK, או של ארדואינו או Q גראונד וכו'
חיבור של כלי אחד לתחנה זה לא נורא, לחבר שני כלים לאותה התחנה, זה סיפור אחר!
אצלי כרגע ויתרתי על המסך והמחשב משמש גם להצגת וידאו (עד שנדפקה כניסת USB אחת). הבעיה שקשה מאוד לסמוך על המחשב שלא יקרוס ולכן יש תמיד משקפיים במקביל.

+1

[samcohen]

מהיכן מסכי RSSI ? ואיך הם מחוברים למקלטים ?

[עמרי רז]

איזו תחנת קרקע מדוגמת !
מהיכן המפסקים ?
ספר ופרט על מפצל הווידאו בבקשה
הוא מוזן מתח חיצוני ?
הוא נראה ממש גדול פיזית, מה היתרונות שלו ?

[moshe.kadosh]

את המתגים האלה איפה קונים?

[b1yossi]

המתגים הם מתגי טוגל רגילים, את הנצרה הצבעונית קונים ב- DX

[moshe.kadosh]

אתה יכול בבקשה לתת לי לינק שאפשר להזמין משם?
את שני הפריטים

[igalr]

המספקים האלה נראים טוב
הבעיה שלהם היא שהם עובדים בידיוק הפוך ממה שאנחנו צריכים
כשמעבירים את המפסק לON סגירת המכסה מעבירה את המפסק ל OFF

בעבר ראיתי מפסקים שנראים אותו הדבר אבל כדי להעביר אותם לON צריך להרים את הנצרה ואז יש בהם חור שמאפשר סגירת הנצרה שאינה מאפשרת כיבוי המערכת אלה בפתיחת הנצרה.
http://s.dealextreme.com/search/switch.html?PageSize=100&category=708
תראה בערך באמצע יש שלושה צבעים כתוב שזה מפסקים לNitrous

[b1yossi]

פשוט מתקינים את המפסק הפוך......

http://www.ebay.com/sch/i.html?_nkw=....c0.m270.l1313

[igalr]

אולי להתקין את המגן על מפסק כזה :
http://www.ebay.com/itm/Individual-NKK-Toggles-Switches-Model-S6AL-DPDT-20-Amp-125V-/160653105244?pt=LH_DefaultDomain_0&hash=item2567ab d85c#ht_500wt_1076

[b1yossi]

דווקא על המפסקים מהסוג הזה בד"כ לא ניתן להתקין ניצרת פליפ.

[איציק רונן]

דווקא על המפסקים מהסוג הזה בד"כ לא ניתן להתקין ניצרת פליפ.

הם לא זקוקים להגנה, הנצרה מובנת.
יגאל, ראית אולי כאלה ששולחים לארץ?

[igalr]

הם לא זקוקים להגנה, הנצרה מובנת.
יגאל, ראית אולי כאלה ששולחים לארץ?

ניסיתי לחפש גם את המכסה עם החור שנועל בשני המצבים ולא מצאתי . נראה לי שאפשר לאלתר משהו.

בכל אופן הסוג הננעל נקרא :
Locking Lever Toggle Switch

משהו כזה :
http://parts.digikey.com/1/parts/981121-switch-togle-spst-lock-lever-15a-631h-22v.html

[b1yossi]

אולי להתקין את המגן על מפסק כזה :
http://www.ebay.com/itm/Individual-NKK-Toggles-Switches-Model-S6AL-DPDT-20-Amp-125V-/160653105244?pt=LH_DefaultDomain_0&hash=item2567ab d85c#ht_500wt_1076

למפסק הזה ניצרה לשני המצבים : ON ו- OFF שזה די נדיר.

הם לא זקוקים להגנה, הנצרה מובנת.

ברור

ניסיתי לחפש גם את המכסה עם החור שנועל בשני המצבים ולא מצאתי . נראה לי שאפשר לאלתר משהו.

בכל אופן הסוג הננעל נקרא :
Locking Lever Toggle Switch

משהו כזה :
http://parts.digikey.com/1/parts/981121-switch-togle-spst-lock-lever-15a-631h-22v.html

המפסקים מהסוג הזה בעלי ניצרה רק למצב אחד, בד"כ למצב OFF.
למרות שעם פצירה וקצת סבלנות ניתן להפוך אותו לדו כיווני.

[MDreamer]

סורי על איחור בתוגבה... זה היה שבוע לא פשוט

QUOTE=samcohen;304285]מהיכן מסכי RSSI ? ואיך הם מחוברים למקלטים ?[/QUOTE]

קניתי מ eBay הבעיה שהמוכר כבר לא מחזיק אותם. חפש מסכים עם ג'אמפרים שיכולים להציג עד 5V ברזולוציה של שתי נקודות לפחות וניזונים מ 12V

איזו תחנת קרקע מדוגמת !
מהיכן המפסקים ?
ספר ופרט על מפצל הווידאו בבקשה
הוא מוזן מתח חיצוני ?
הוא נראה ממש גדול פיזית, מה היתרונות שלו ?

מפצל הוידאו הוא של רכב. מאוד איכותי עם 7 יציאות וידוא מסוננות, הוא של חברה Clarion היפנית (הם הראשונים שעשו רדיו לרכב ) גם הרדיו שלי ברכב הוא שלהם.. האיכות מורגשת. גם בפריט הזה.

למה 7 יציאות?
מסך
משקפים 1
משקפיים 2
מקליט
יציאת BNC
יציאת RCA

ניזון מ 12V

את המתגים האלה איפה קונים?

מפה:
http://www.dealextreme.com/p/flip-co...icle-diy-21315

[MDreamer]

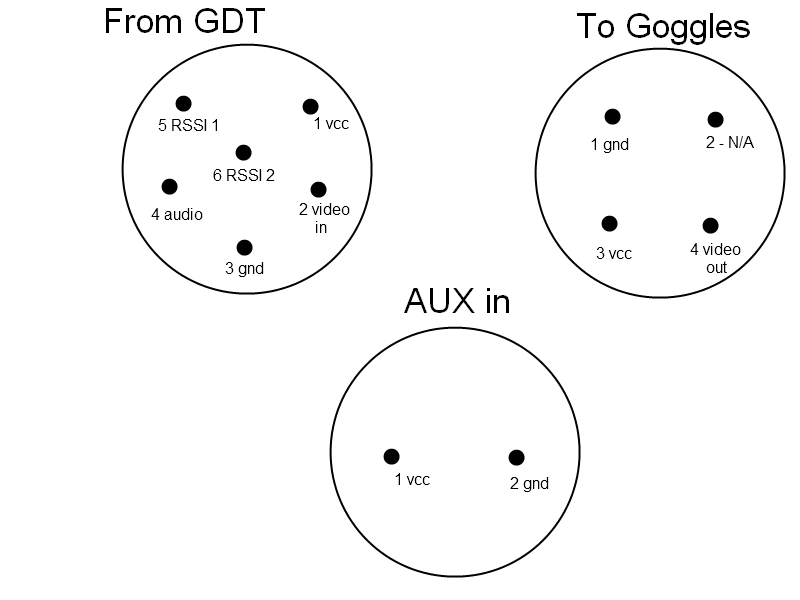

אני מצרף גם את ה pinout של המחברים שלי. אם מישהו רוצה להשתמש באותם מחברים בואו ננסה לעשות איזה סטנדרט כדי שנוכל לשתף ציוד בשטח
