מאוד מעניין... מישהו ניסה כבר???

[guyst]

נגדים עולים 10-20 אגורות בכל חנות אלקטרוניקה בישראל כך ש2-3 שקלים זה המון נגדים.

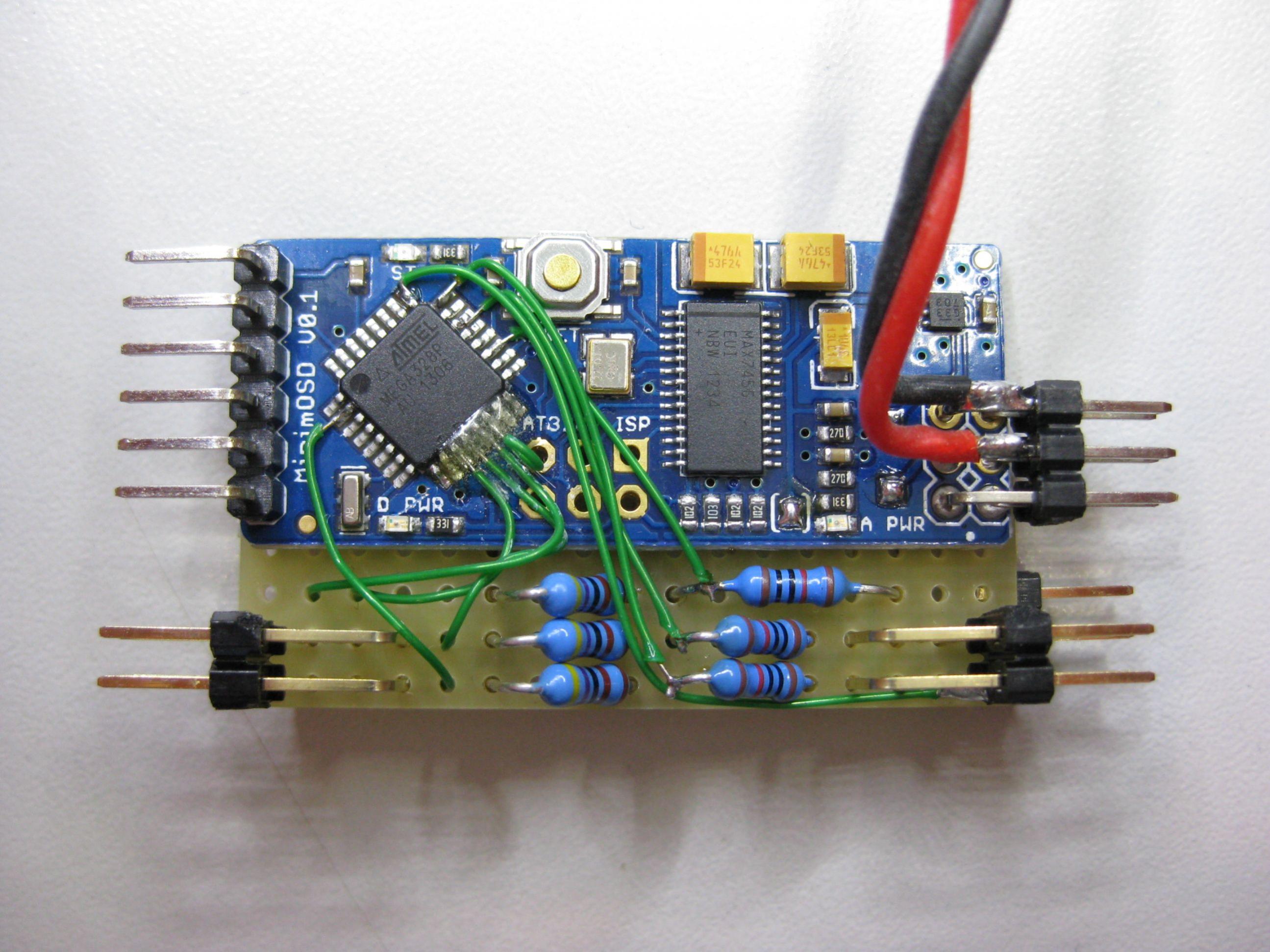

אני ממליץ לרכוש את ה OSD עם הנגדים וחיבורים עליו , המחיר קצת יותר יקר בגלל המשלוח אבל עצם העובדה שלא צריך לקמבן הלחמות חוטים על הרכיב ישירות ונגדים למדידת מתח מוכנים משפרת אמינות וזה לא פחות חשוב במקרה של רחפן .

במחיר של 10-20$ מקבלים תוצאה סופית זהה לOSD של DJI הדורש שדרוג דיי יקר לבעלי V1 וה OSD של DJI בכלל לא אפשרי לגרסת ה LITE.

יגאל, אפשר לינק למוצר עם נגדים וחיבורים עליו?

[igalr]

כפי שכתבתי אני קניתי מכאן :
http://witespyquad.gostorego.com/min...am-mod-v1.html
יש כבר חיבור ומחלקי נגדים למדידת מתח,זרם,RSSI
אני השתמשתי רק במתח אולי בעתיד אחבר גם מד זרם.

[igalr]

ה RADAR מציג את מיקום הקוואד יחסית לבית ואת המרחק
שים לב לוידאו :
http://youtu.be/AZ5tjZ9oWXM?t=3m28s
יש חץ שמראה לאן הכלי מסתכל והמרחק מהמרכז הוא המרחק מהבית .
ה 250 מימין אומר שהסקלה היא 250 מטר והיא משתנה בהתאם לטווח מהבית

[LiorNT]

ה RADAR מציג את מיקום הקוואד יחסית לבית ואת המרחק
שים לב לוידאו :
http://youtu.be/AZ5tjZ9oWXM?t=3m28s
יש חץ שמראה לאן הכלי מסתכל והמרחק מהמרכז הוא המרחק מהבית .
ה 250 מימין אומר שהסקלה היא 250 מטר והיא משתנה בהתאם לטווח מהבית

הבנתי

Sent from my GT-I9300 using Tapatalk 2

[LiorNT]

יגאל,
אני לא רואה שהרדאר מציג משהו משובש....
אתה יכול להאיר את עיניי בבקשה.
מה שכן מעצבן אותי.... יש לי מסך 7 אינטש והנתונים נחתכים בצדדים.... בא לי לשבור אותו

Sent from my GT-I9300 using Tapatalk 2

[sami]

לכל התמחים בעניין,
האם אתם חושבים שיכול לעבוד גם עם נאזה H ?

[roib2210]

סוף סוף קיבלתי היום את המיני OSD
חיברתי למחשב
---------------------------

---------------------------
Failed to talk to bootloader
---------------------------
OK
---------------------------
זה מה שאני מקבל, מה לא עשיתי טוב ?
כמו כן לא מצאתי מאיפה ללהוריד את הגרסא האחרונה, אודה לעזרתכם.
רועי

[eitan]

יגאל,

האם אתה משתמש בכניסות הצדדיות של הלוח מ-rtfquads?
אם כן - אילו שינויים בקוד של minnazaosd עשית ע"מ שהפרוססור יקבל את הכניסות שהגיעו כבר מוכנות עם מחלקי מתח בלוח?

[igalr]

הקבצים מכאן
http://minnazaosd.googlecode.com/svn/trunk/minNAZAOSD/

כדי להתאים ל KVOSD צריך להכנס לקובץ :
http://minnazaosd.googlecode.com/svn...D/FlightBatt.h

תעבור על השרשור כאן לגבי הערכים

[LiorNT]

סוף סוף קיבלתי היום את המיני OSD
חיברתי למחשב
---------------------------

---------------------------
Failed to talk to bootloader
---------------------------
OK
---------------------------
זה מה שאני מקבל, מה לא עשיתי טוב ?
כמו כן לא מצאתי מאיפה ללהוריד את הגרסא האחרונה, אודה לעזרתכם.
רועי

+1
גם לי זה קרה אחרי שהלוח נשרף בגלל שחיברתי כתביות הפוכה

Sent from my GT-I9300 using Tapatalk 2

[eitan]

תעבור על השרשור כאן לגבי הערכים

מצאתי את זה רק:

RSSI מתחבר לרגל 26 של המעבד
אפשר לראות כאן :
http://arduino.cc/en/uploads/Main/Ar...-schematic.pdf
שרגל 26 היא A3 בארדועינית מדוברת
בידיוק כמו שרגל 23 המשמשת למדידת מתח היא A0

מה לגבי 2 הרגליים האחרות? האם תוכל לפרסם את מספרי הרגליים של כל ה-4 בבקשה? זה יחסוך זמן מתחת לזכוכית המגדלת
תודה.

[igalr]

מצאתי את זה רק:



מה לגבי 2 הרגליים האחרות? האם תוכל לפרסם את מספרי הרגליים של כל ה-4 בבקשה? זה יחסוך זמן מתחת לזכוכית המגדלת
תודה.

אני לא חיברתי את כל הרגליים כי השתמשתי רק במתח שזה רגל

A0

לא צריך זכוכיות מגדלת יש את הסכמה של KVOSD ואת המיפוי של ארדוינו

[LiorNT]

יגאל,
תוכל בבקשה לחזור על השינויים שביצעת בשביל שהראדר יציג נתונים כמו שצריך.
תודה

Sent from my GT-I9300 using Tapatalk 2

[hatul]

בעריכת מסך הנתונים תשאיר קוביה ריקה מסביב

יגאל,
אני לא רואה שהרדאר מציג משהו משובש....
אתה יכול להאיר את עיניי בבקשה.
מה שכן מעצבן אותי.... יש לי מסך 7 אינטש והנתונים נחתכים בצדדים.... בא לי לשבור אותו

Sent from my GT-I9300 using Tapatalk 2

[ליאור זהבי]

בחודש האחרון קימפלתי וצרבתי כ-5 יחידות כאלו - עובד נהדר! אחלה פרויקט שבעולם - OSD חזק, יעיל וזול - וכל החבר'ה מבסוטים מהתוצאות

[nadavz]

אחרי נסיון מר עם המיני osd של הסיני הפנו אותי לשרשור הזה., נראה מעניין והתוצאות נראות מעולות!

הבנתי שיש שתי סוגים של הosd אחד ב10$ שעליו צריך להלחים נגדים ועוד.. והשני ב12$ כולל עליו את הנגדים.
לא מצאתי את הosd ב12$ עם הנגדים, אשמח לקישור.

ועוד יותר אם מישהו שכבר ביצע את העבודה הזאת יוכל לעזור לי או להדריך אותי טלפונית.

[ליאור זהבי]

אחרי נסיון מר עם המיני osd של הסיני הפנו אותי לשרשור הזה., נראה מעניין והתוצאות נראות מעולות!

הבנתי שיש שתי סוגים של הosd אחד ב10$ שעליו צריך להלחים נגדים ועוד.. והשני ב12$ כולל עליו את הנגדים.
לא מצאתי את הosd ב12$ עם הנגדים, אשמח לקישור.

ועוד יותר אם מישהו שכבר ביצע את העבודה הזאת יוכל לעזור לי או להדריך אותי טלפונית.

בבקשה:
http://witespyquad.gostorego.com/min...am-mod-v1.html

[nadavz]

ליאור תודה על התשובה הזריזה.
זה הosd שראיתי, מה שכן לא ראיתי שהוא מגיע עם רגלים לחיבור כבלי סרבו ועוד.

Sent from my GT-I8190 using Tapatalk

[ליאור זהבי]

לכל החורים בדפנות מלחימים פינים - זה קל ופשוט ידידי.

[nadavz]

זה מגיע עם הosd או שצריך לקנות בנפרד את הרגלים? עם ההלחמה אין לי בעיה.

ואם צריך לקנות יש מקום מומלץ?

[ליאור זהבי]

מגיע עם ה-OSD.
אם לא יגיע קפוץ אלי אתן לך.

[nadavz]

תודה רבה,

יש לי עוד שאלה בנושא, הOSD שנתת בקישור "היקר" מבין השתים יש צורך בהלחמות האלה


אני כבר עושה מהם הזמנה של כול מיני קונקטורים רלוונטים, יעוד צריך להזמין? מה המרחק בין הפינים 2.54 או 2.00 מ"מ?

ועם איזה צורב אני מקמפל את הOSD יש לי את הצורה הזה - http://www.banggood.com/USBasp-USBIS...8-p-87536.html

[ליאור זהבי]

1. המרווח (pitch) הוא 2.54 מ"מ.
2. הצורב הוא FTDI רגיל.
3. את רוב ההלחמות החשובות (מתח סוללה, RSSI, מד זרם) עשו כבר בשבילך בלוח של WITESPY. אם תרצה פיצ'רים נוספים שדורשים הלחמה תצטרך להוסיף אותם בעצמך. מנסיון - זה מצוין גם ללא תוספת הלחמות.

[LiorNT]

נדב,
שלחתי לך בפרטי

[nadavz]

אני יכול לצרוב את הosd עם הצורב הזהhttp://www.banggood.com/USBasp-USBIS...8-p-87536.html

אני מאמין שכן, רק שאני לא יודע באיזה סדר לסדר את הפינים של הרגלים.
Osd 6 רגלים פס 1.
בצורב זה 2×3 רגלים.
