יש מערכת משדר מקלט מה הלאה? איך אני מתאים אותה ל FPV?

[liorz055]

שלום לכולם,

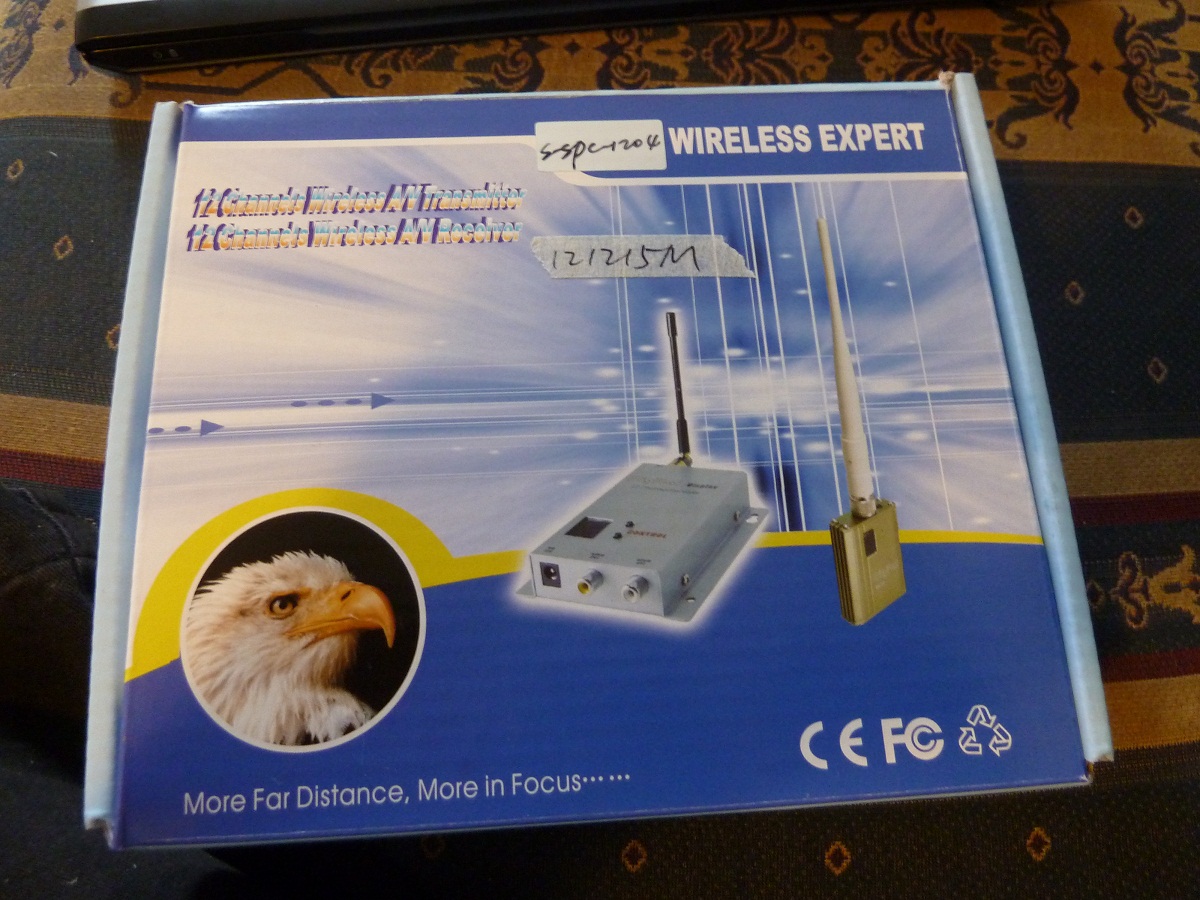

לאחר הרבה לבטים והרבה קריאות החלטתי לרכוש את המערכת הזו (לפי RCG בתחום ה 1.2 זה התמורה הכי טובה לכסף - נותן טווח של 1-2 ק"מ רק סטוק בלי פאץ ובלי נעליים...)
בשעה טובה ובזכות דואר ישראל המערכת הגיעה אליי. מכיוון שזו מערכת למצלמות אבטחה ולא יעודית ל FPV אני מוצא את עצמי עומד מול שוקת שבורה. כל החיבורים הם בשביל מצלמה ביתית . ואני צריך לשנות לחיבורים לסוללה בשטח ולסוללת ליפו.

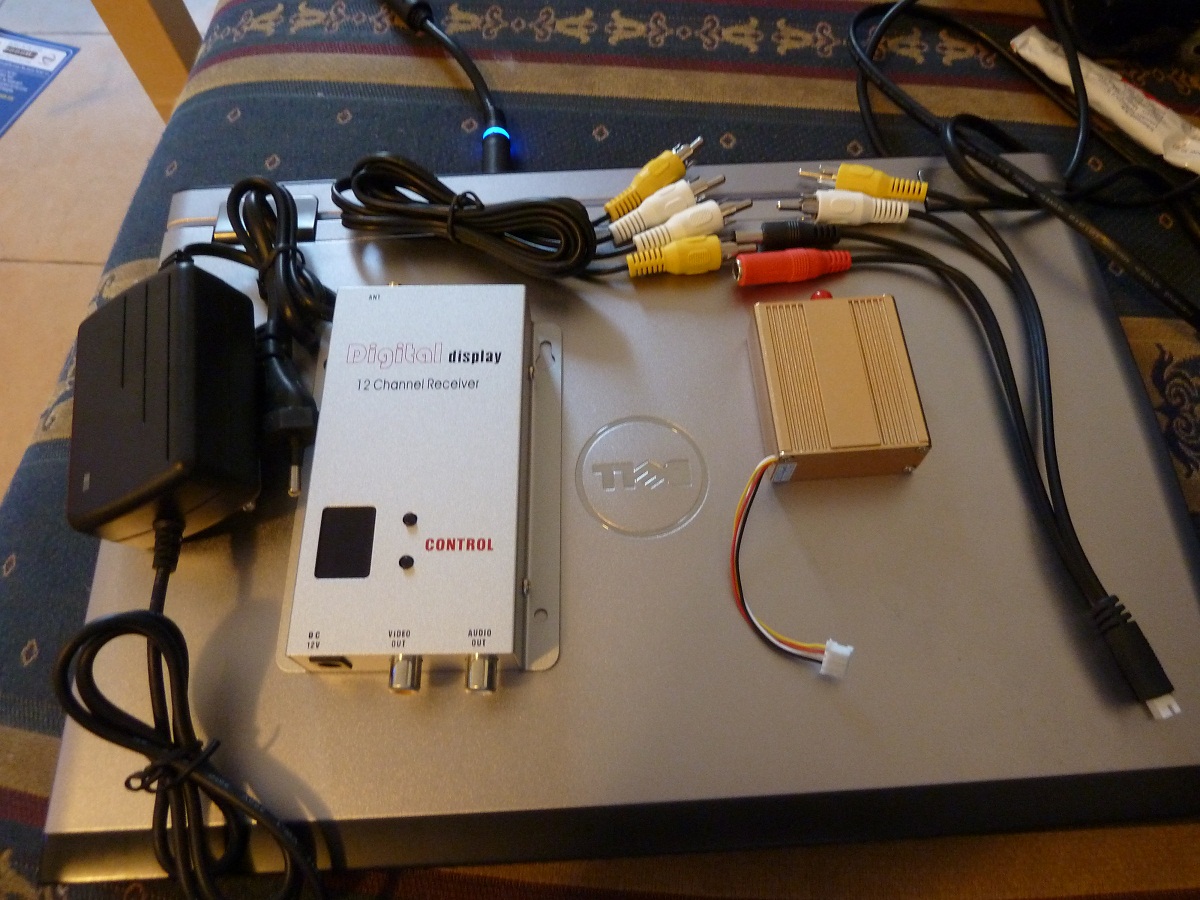

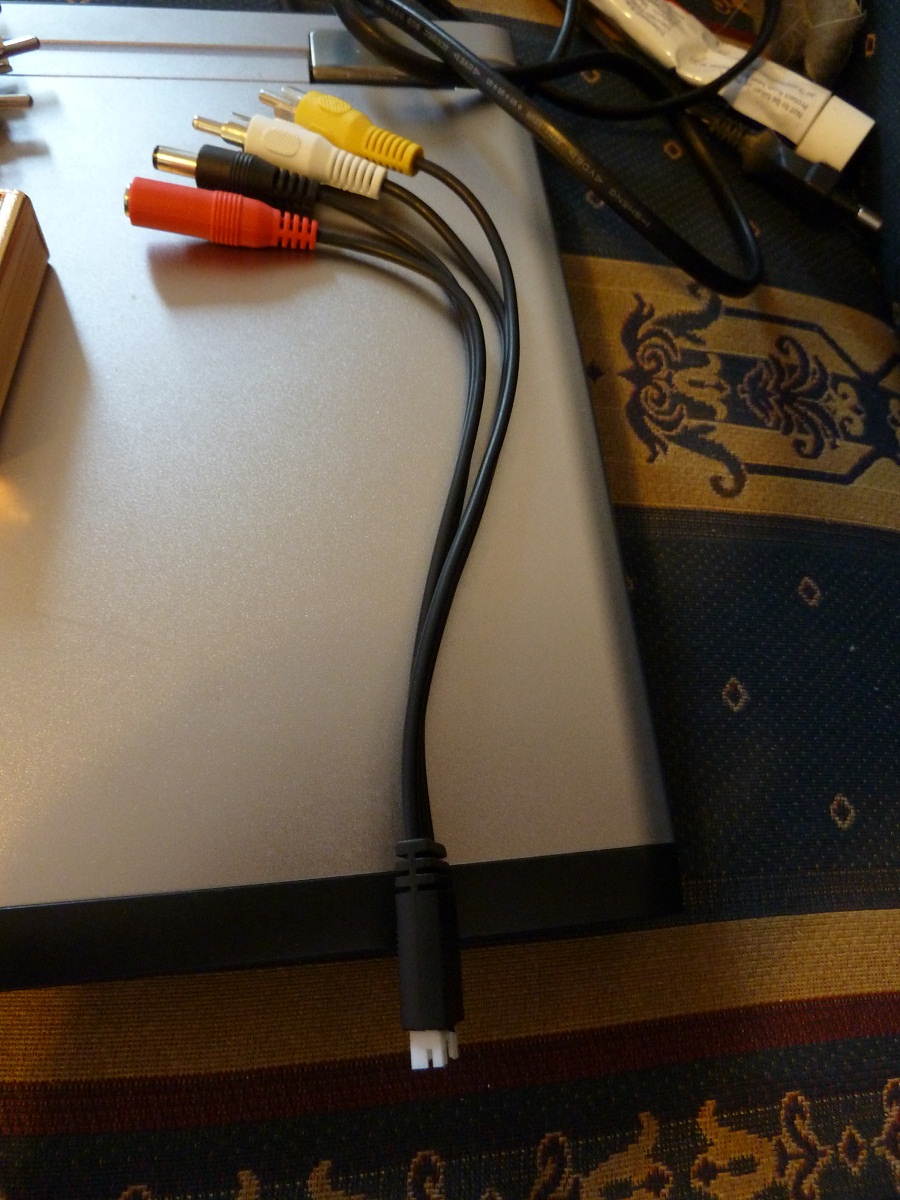

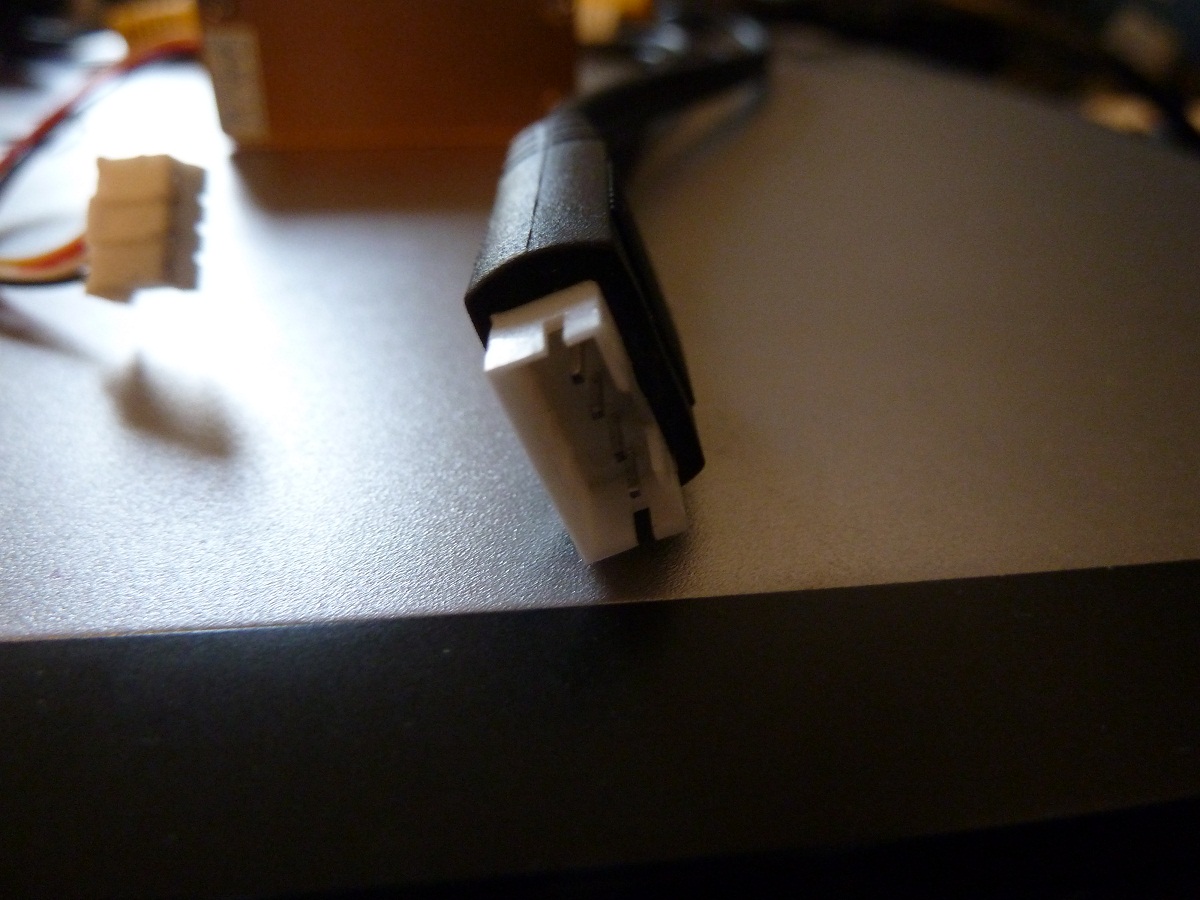

השאלה שלי היא איך אני מחבר, איזה חיבורים להחליף עם מה, צירפתי תמונות של כל הכבלים שהגיעו עם הערכה .


אם למישהו יש תמונות והסברים אני אשמח ,
תודה
ליאור

[guy1a]

איזו מצלמה יש לך ?

וסליחה שאני שואל ... עם מה אתה מטיס ? איזה שלט ..

[liorz055]

מצלמה עושה דרכה לארץ הקודש: http://www.hobbyking.com/hobbyking/s...mera_PAL_.html
השלט יהיה או 72 ישן ומצ'וקמק ששוכב לי בבית ,או וכמובן ה 9X המפורסם כדי למנוע רזוננס בינו ובין התדר 1.2 אני אכוון את ה 1.2 או ל 1080mhz או ל 1300 mhz לפי ניסויים אמפירים בשטח.

[guy1a]

או קיי

אז למצלמה יש 3 חוטים
שחור ואדום זה דיי ברור אני מניח.
הלבן זה הסיגנל.

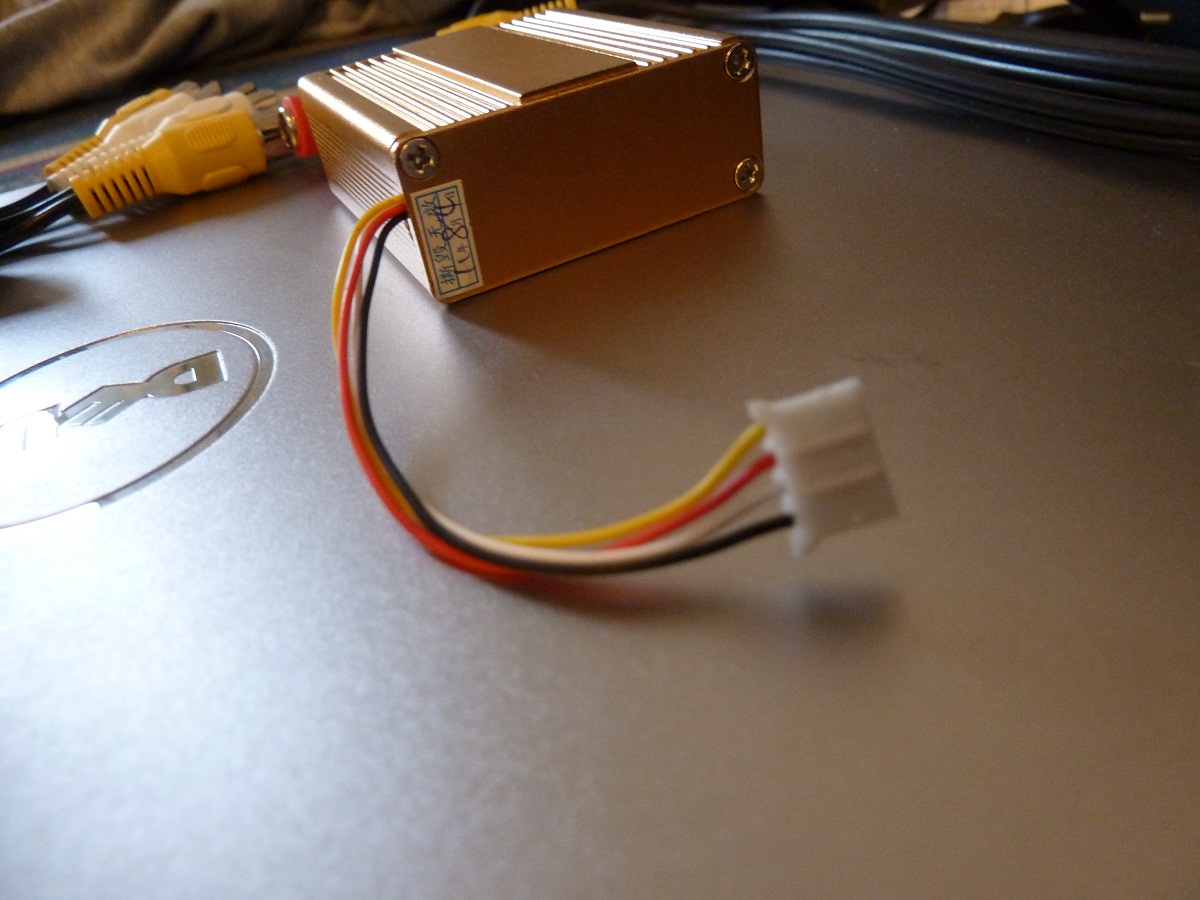

במשדר וידאו שלך יש 4 חוטים, שוב שחור ואדום זה דיי ברור.
לבן זה בשביל הסיגנל של אודיו - ניתן לחבר מיקרופון על מנת לשמוע את הטייס משנה צועק הצילו או לשמוע שהכל בסדר ...
צהוב זה בשביל סיגנל של הוידאו.

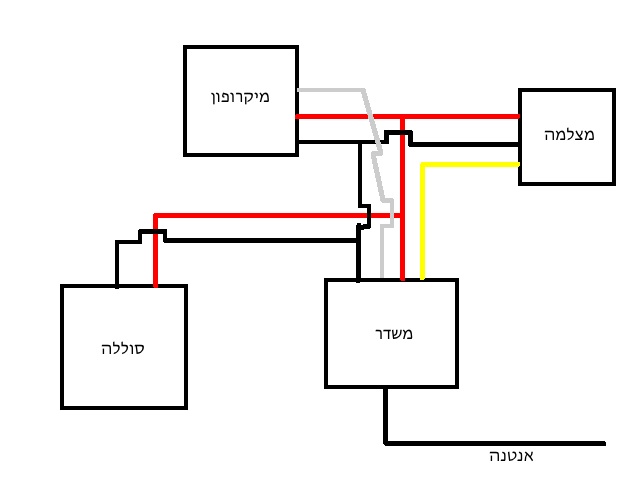

מה שאפשר / ניתן / כדאי / צריך לעשות זה כל השחורים יחד, כל האדומים יחד, לבן ללבן ( אודיו ) וצהוב ללבן ( וידאו )

כל זה בצד של המטוס.

בצד של המקלט.

פה הכל יותר פשוט
חשמל זה דיי ברור, סוללת 3 תאים או חיבור למצית של האוטו ושים לב לפלוס ומינוס !!!!!
אנטנה .. שוב זה דיי ברור.
לגבי היציאת וידאו ואודיו, ניתן לחבר עם מחברים סטנדרטיים את משקפי הוידאו ישירות או מחשב עם ממיר וידאו או מסך או מפצל וידאו או מה שבא לך ...

אם אתה זקוק לעזרה עם מה שכתבתי
אתה יכול להרים לי טלפון אני אסביר לך בפרוטרוט.

[ZigiStar]

במשדר וידאו שלך יש 4 חוטים, שוב שחור ואדום זה דיי ברור.
לבן זה בשביל הסיגנל של אודיו - ניתן לחבר מיקרופון על מנת לשמוע את הטייס משנה צועק הצילו או לשמוע שהכל בסדר ...
צהוב זה בשביל סיגנל של הוידאו.

שים-לב שמשום מה, הסינים לא תמיד נצמדים לסימון המקובל (למשל, במשדר ה-1.2GHz שלי). אם אין הסבר מצורף בערכה, ממליץ בחום להשתמש במחבר המקורי כדי לוודא איזה-חוט-עושה-מה (למשל, עם רב-מודד או סתם מד-רציפות). ליתר דיוק, מה שמעניין אותך הוא איפה הפלוס ואיפה המינוס, לא יקרה כלום אם תהפוך בין השניים האחרים. חיבור לא נכון של המתח יכול בקלות לגרום לנזק בלתי-הפיך.

[אייל שפירא]

הכי טוב זה שתחליף את כל הקונקטורים למשהו שיש לך הרבה ממנו כמו תקעי סרוואים או בלאנסר.

יש לך OSD?
המצלמה זו מצלמת כרטיס או מצלמת וידאו? אילו יציאות יש לה?

[guy1a]

אייל - מצלמת כרטיס פשוטה = 3 יצאות, אני משתמש בה

לא ראיתי שהוא רשם ... ? יש ?

[liorz055]

OSD כרגע אין, התכנון זה לטווח הקרוב , אולי לאחר מכן אני אקנה איזה OSD אחד או שניים
אז במשדר 1.2 את השחור ואדום לחבק ישירות לסוללה?
ובמקלט 1.2 גם אותו לחבר ישירות לסוללה , לאחר שאני אוודא קוטביות?
טוב, זה הרבה יותר פשוט מכפי שחשבתי. תודה

[ZigiStar]

ההודעה שלי התייסה לצבעי החוטים במשדר.

[liorz055]

סבבה זיגי, אבדוק (או יותר נכון בוגל יעזור לי לבדוק) גם שם, תודה.

[guy1a]

מדברים על החמור והנה הוא פה

רק הרגע חיברתי הפוך את המצלמה למשדר ... בדיוק מצלמה כזאת.
ומתברר שהיא עמידה בפני טיפשים

מתברר שהם עשו כמו בסרבואים, הסיגנל והפלוס מתחלפים בקצוות ומינוס באמצע.

תזמין לך את ה OSD הסיני ההוא של 14$ זה מספיק לצורך העניין שתדע מה קורה עם הסוללות שלך.
ואת המאתר GPS שפורסן בשרשור אחר.
שלי כבר בדאר מקווה לקבל בימים הקרובים.

[guyst]

מצלמה עושה דרכה לארץ הקודש: http://www.hobbyking.com/hobbyking/s...mera_PAL_.html
השלט יהיה או 72 ישן ומצ'וקמק ששוכב לי בבית ,או וכמובן ה 9X המפורסם כדי למנוע רזוננס בינו ובין התדר 1.2 אני אכוון את ה 1.2 או ל 1080mhz או ל 1300 mhz לפי ניסויים אמפירים בשטח.

המצלמה הגיעה...

[אייל שפירא]

אתה צריך לחבר באופן קבוע (עם קונקטורים בקצוות כמובן) את הצהוב ישירות מהמצלמה למשדר, ואת השחור והאדום לחבר מהמצלמה למשדר עם פיצול באמצע אל הסוללה. אתה יכול למשל לחבר לבלאנסר שלה.

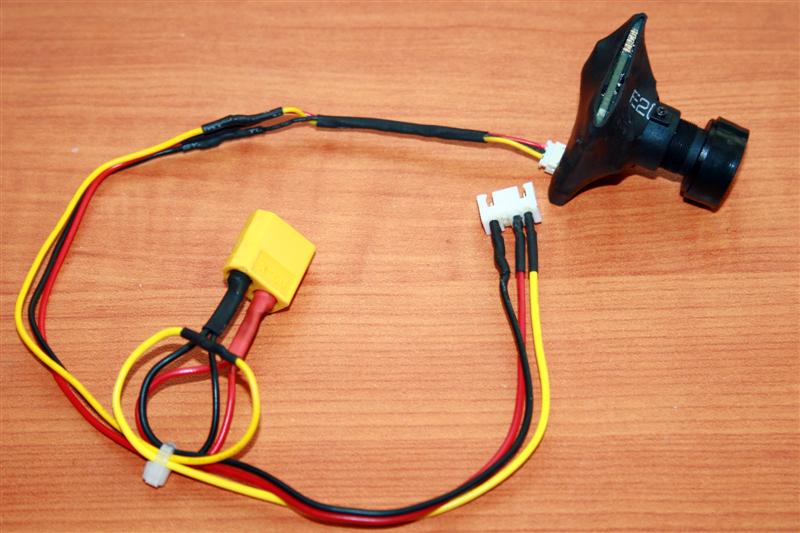

זה מה שהכנתי אני בזמנו לאיזי גליידר (הבלאנסר בקצה מתחבר למשדר הוידאו והXT60 היה עם מפצל לסוללה) :

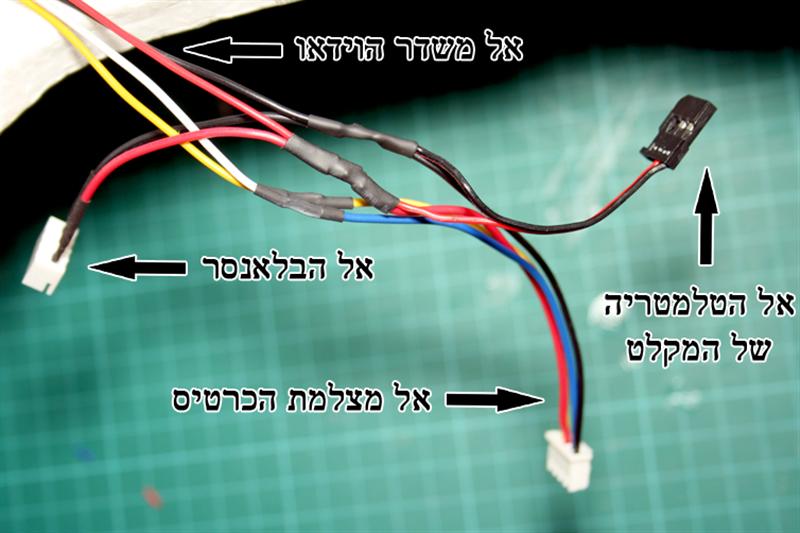

בהמשך שיניתי את זה קצת כך שהחשמל יגיע מהבלאנסר של הסוללה ויתחבר גם לטלמטריה של המקלט, שאתה לא צריך:

[guy1a]

אצלי זה מחובר ככה בשלוש מערכות FPV שלי

אני ממליץ בתוקף על סוללה ניפרדת לוידאו. לא לחבר את מערכות החשמל של הטיסן והוידאו.

ולגבי OSD אם אתה מעוניין, אני אסביר איך לחבר. ( אני מכיר את הזול של הסיני ואת easy osd )

עוד משהו !!
על המצלמת לוח מאחורה יש גליל כסוף שמולחם לבורד עם שני חוטי חשמל דקיקים.
בריסוקים ונחיתות אלימות יש לזה נטיה להתנתק
כזה מתנתק המצלמה הלכה ..
ההמלצה שהוכיחה את עצמה אין ספור פעמים היא לשים דבק חם מעל זה על מנת שיהיה מקובע לציפ שמתחתיו.
אל תזיז אותו מהמקום רק שים דבק חם איפה שהוא ושישאר שם.

[s.mario]

אצלי זה מחובר ככה בשלוש מערכות FPV שלי

אני ממליץ בתוקף על סוללה ניפרדת לוידאו. לא לחבר את מערכות החשמל של הטיסן והוידאו.

ולגבי OSD אם אתה מעוניין, אני אסביר איך לחבר. ( אני מכיר את הזול של הסיני ואת easy osd )

עוד משהו !!
על המצלמת לוח מאחורה יש גליל כסוף שמולחם לבורד עם שני חוטי חשמל דקיקים.
בריסוקים ונחיתות אלימות יש לזה נטיה להתנתק
כזה מתנתק המצלמה הלכה ..
ההמלצה שהוכיחה את עצמה אין ספור פעמים היא לשים דבק חם מעל זה על מנת שיהיה מקובע לציפ שמתחתיו.
אל תזיז אותו מהמקום רק שים דבק חם איפה שהוא ושישאר שם.

+1
(משום מה האתר לא הציג לי את המשך ההודעה של גיא)

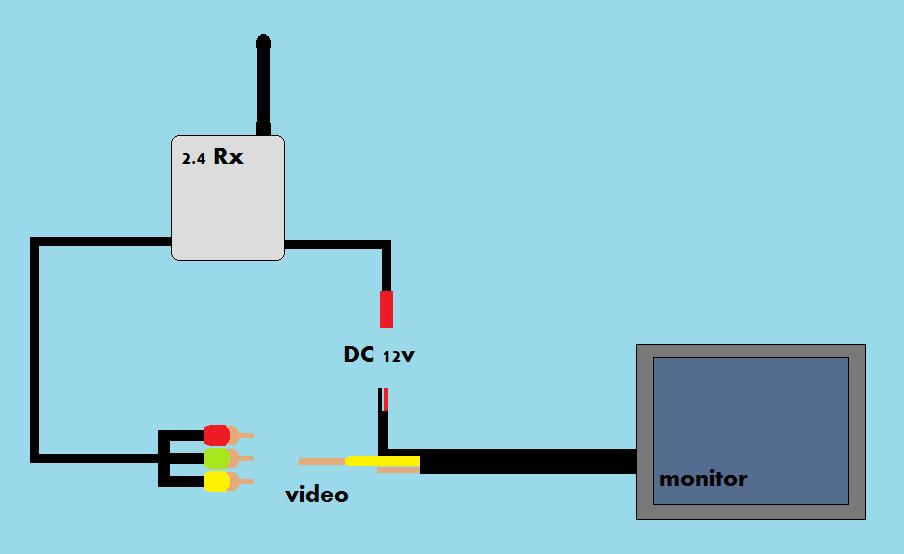

הנה שרטוט שהכנתי בעבר של חיבור תחנת הקרקע:

[liorz055]

בשעה טובה , והרבה בעזרת חגיי , המערכת משדר מקלט מוכנה, כל היום אני מחבר את המקלט לטוויזיה ויוצא לטייל עם המשדר בבית, נשאר רק לעשות בדיקת טווח. גיא אני לוקח את הטיפ שלך ומצפה את הגליל בדבק חם. ושאלה נוספת בהינתן התדרים הבאים:
1.080G
1.120G
1.160G
1.200G
1.240G
1.280G
1.320G
1.360G

באיזה מהם הכי כדאי להשתמש בהנתן והשלט שלי הוא 2.4?

תודה.

[Hagay]

כמה שיותר רחוק מ1.2
בבדיקה שלי ולפי RCG גם 1280 עובד ללא בעיות (בארה"ב 1280 היחידי שחוקי)

[עודד מזור]

אני משתמש ב-1080 עם שלט פוטאבה FASST 2.4 ובינתיים אין בעיות ועבר בדיקת טווח בהצלחה.

ממליץ לחבר את סוללת ה-FPV ורק אחר כך את מקלט הרדיו, כך יינעל המקלט על תדר פנוי.
