אחרי הרבה זמן-בניית רחפן שני וחזק יותר
טוב,השבוע התחילו להגיע כל החלקים לבניית הרחפן החדש
הרעיון היה לבנות רחפן במינימום משקל,בעל חוזק, ובעל כוח הרבה יותר חזק מהקודם...
נתחיל מהסטאפ:
מנועים: בלי הרבה התלבטויות בחרתי בCOBRA 2204 2300KV
מאחר ולאדי לא היה במלאי הזמנתי מסורבלייזון

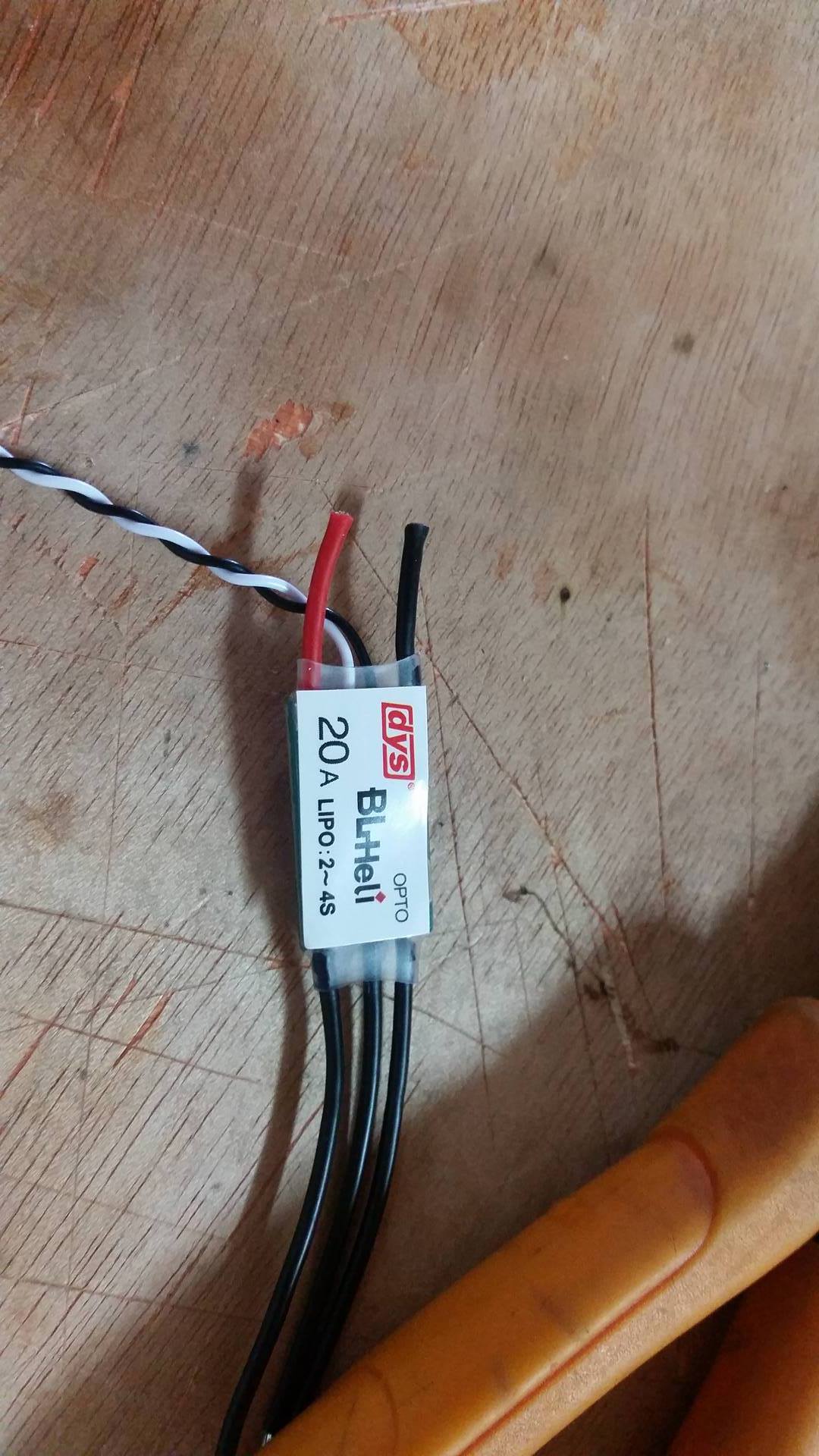

בקרים: החלטתי ללכת על הDYS BL20A לנסות אותם כי עוד לא עבדתי איתם
שלדה: מאחר ושבועיים לפני ההחלטה הזמנתי DART 250 מהוביקינג בגלל שהיה מבצע החלטתי להשתמש בה
ולראות איך יהיה לבנות איתה...
בקר טיסה: החלטתי ללכת על הCC3D מכיוון שהיה לי בצד במקום להזמין.. אולי בהמשך החליף לFLIP או NAZE
FPV
מצלמה הוחלט על הFATSHARK COMS מכיוון שהיה בצד ועובדת מעולה
משדר הוחלט ללכת על המשדר 200MW הפשוט של EACHINE שעובד בנתיים מעולה
החלקים לאט לאט התחילו להגיע עד שלבסוף הגיעו המנועים שהיו רק הם חסרים...
התחלתי בבניה

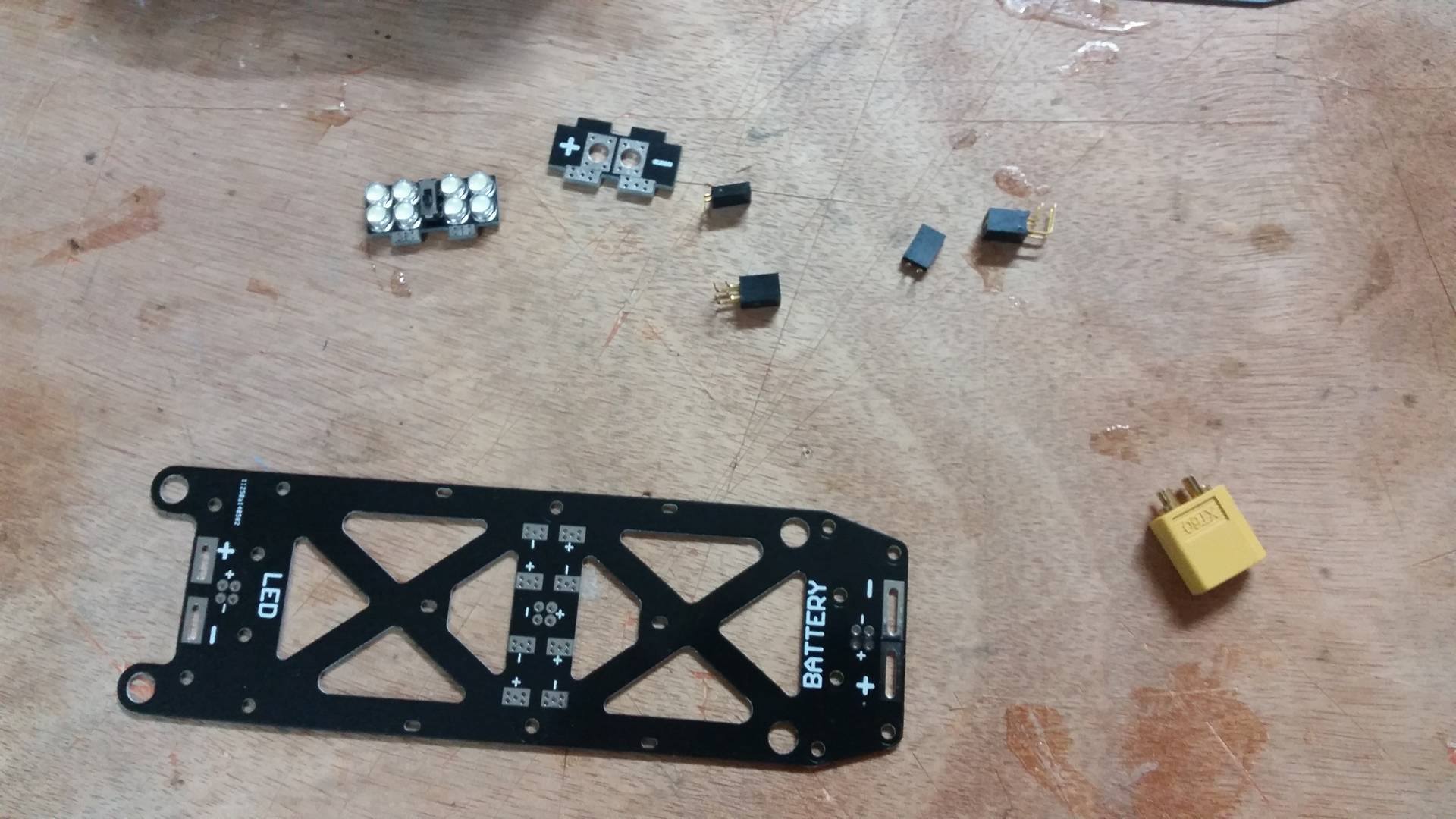

התחלתי לעבוד על לוח הPDB וכל חיבורי החשמל

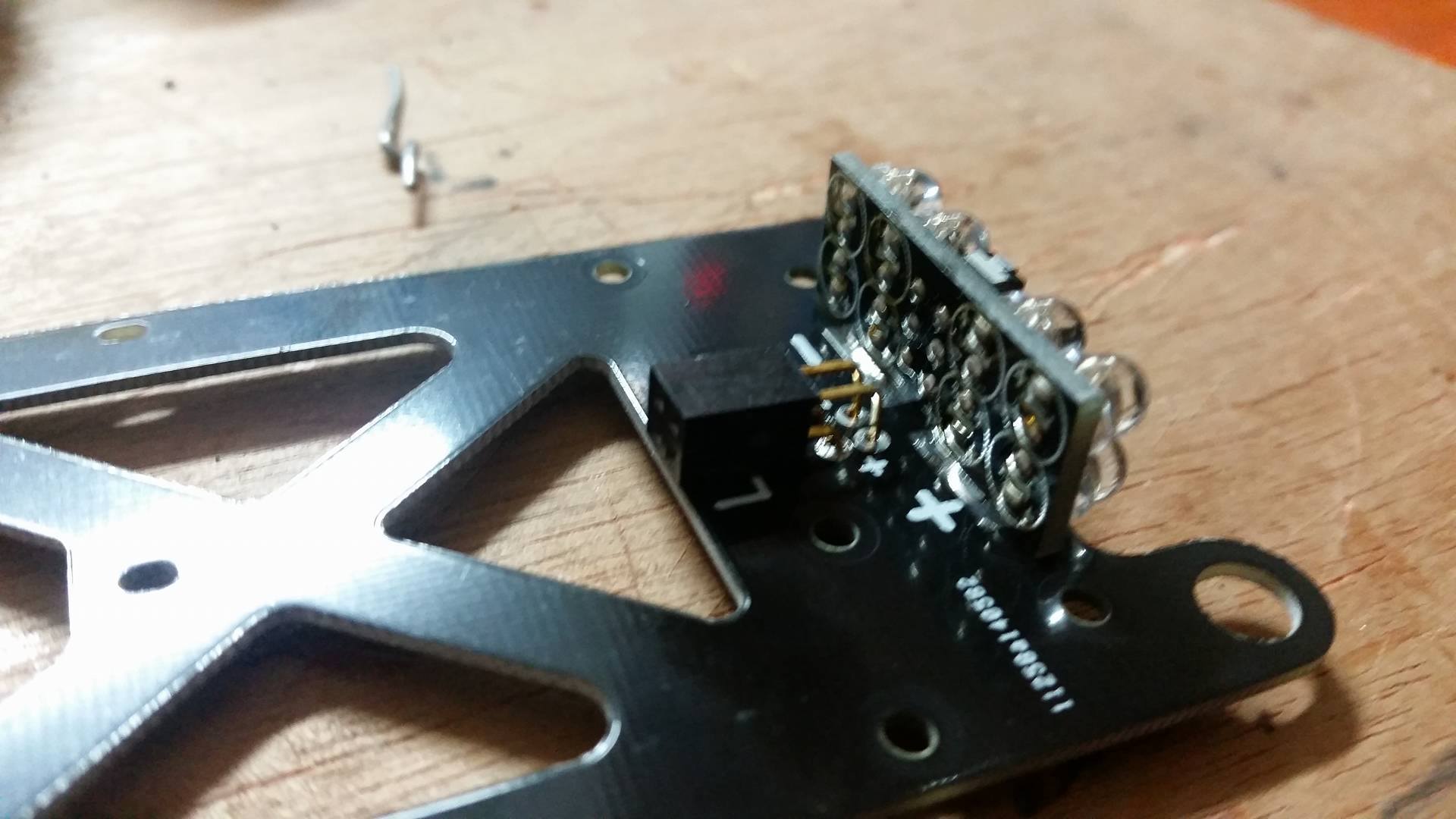

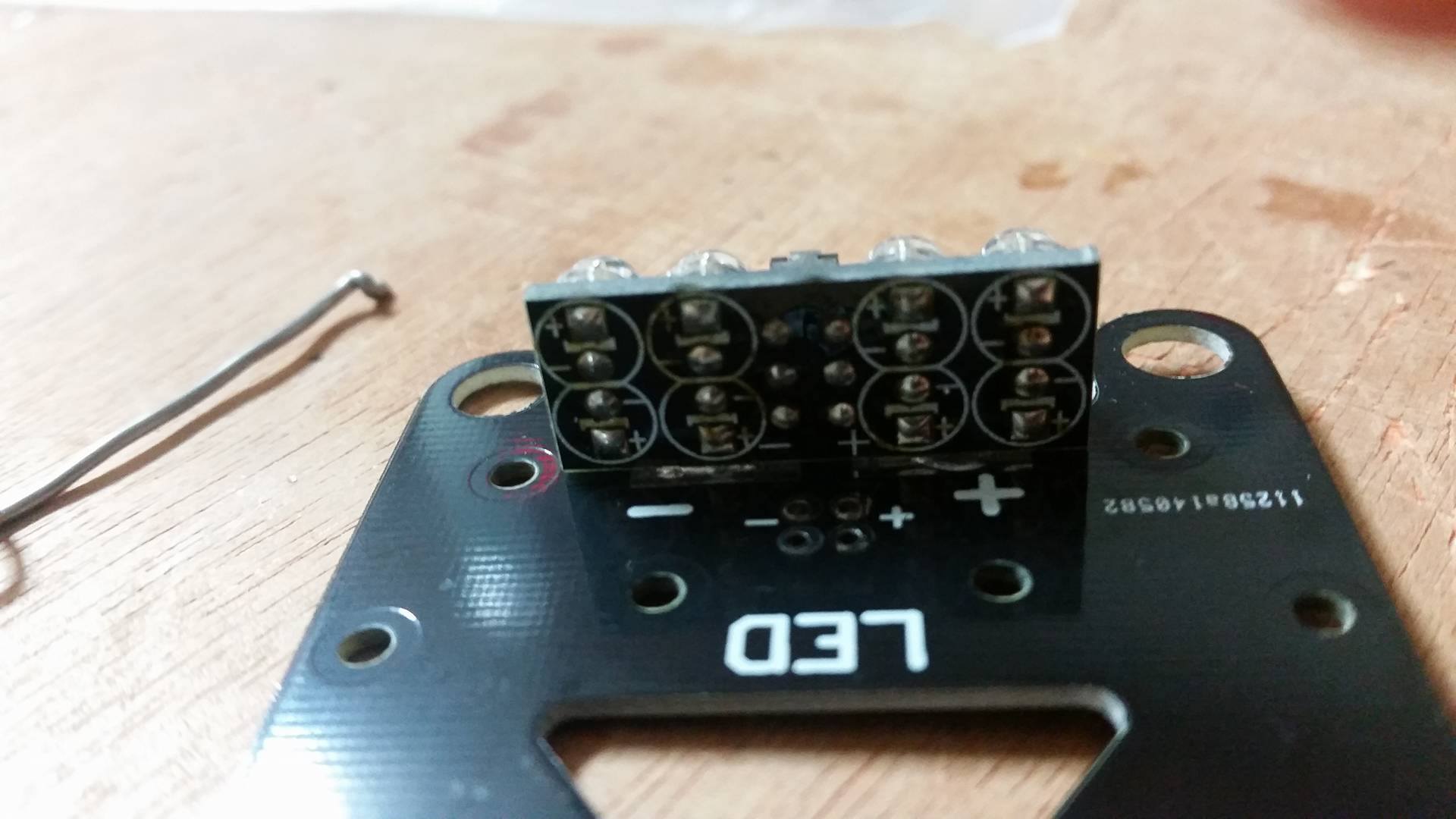

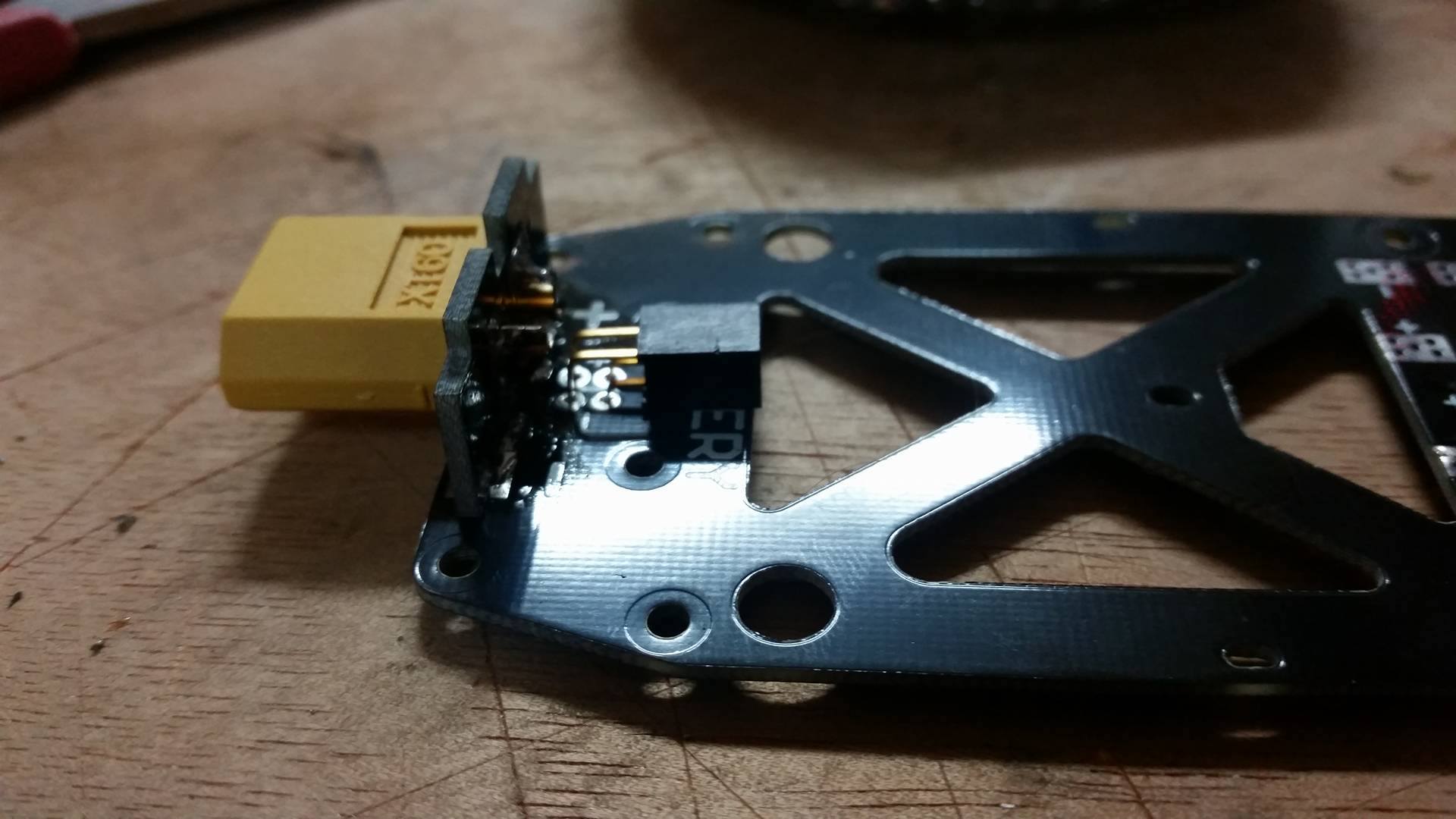

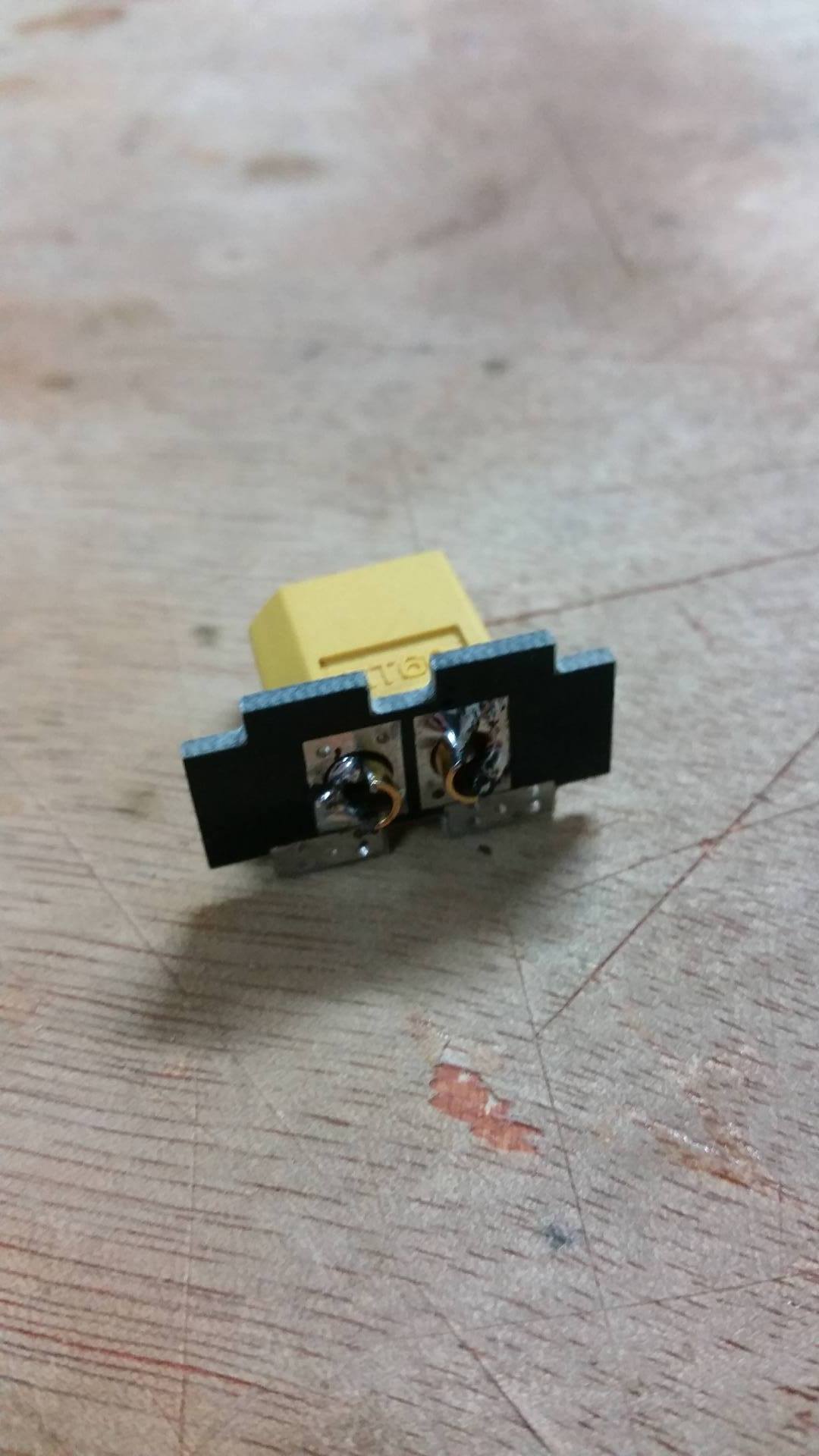

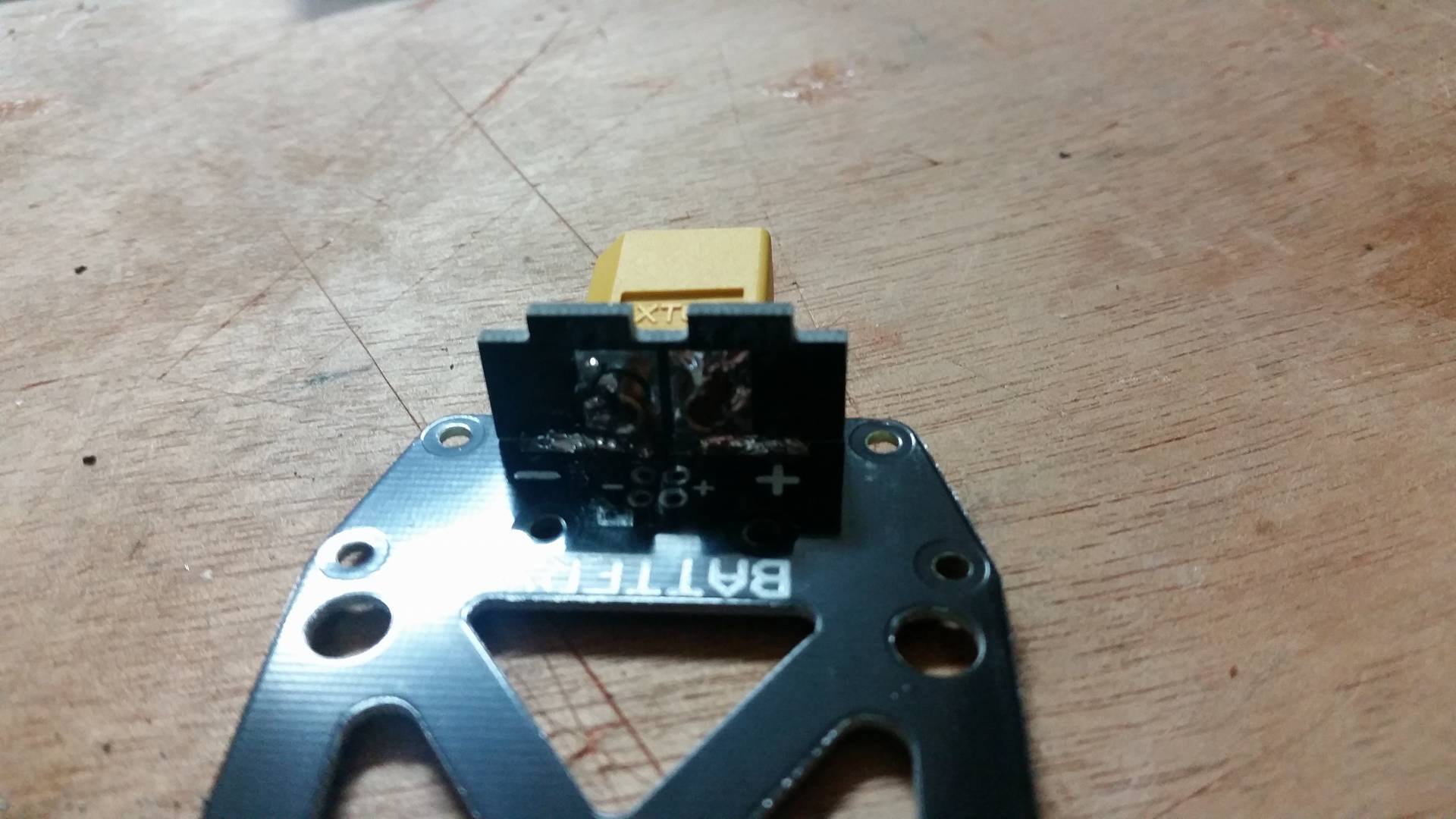

מחבר הXT60 חובר למקומו+ הלדים שבאים עם השלדה

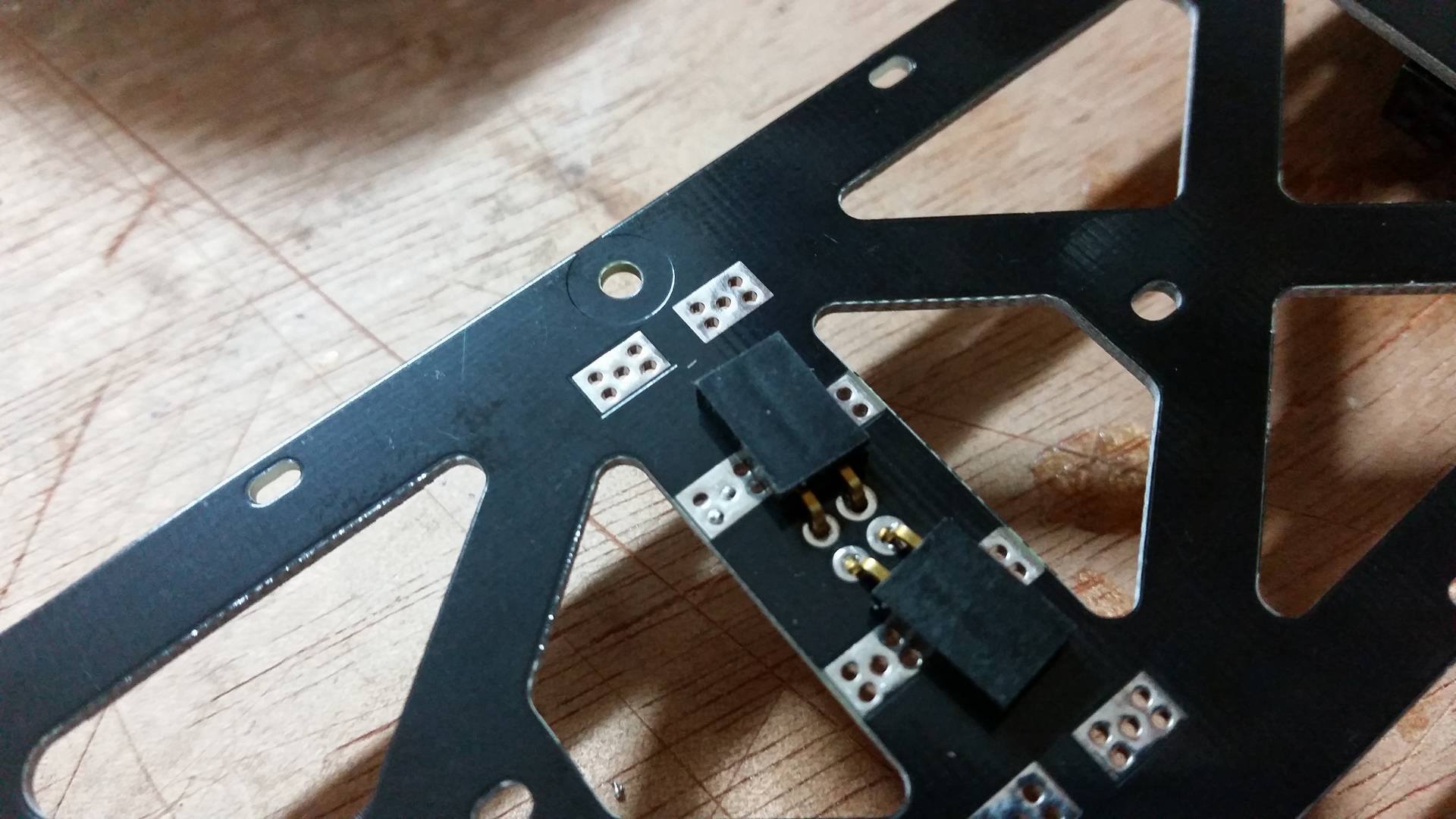

חוברו מחברים שלמקרה וצריך לחבר דברים נוספים במקום לעשות הלחמות
התחלתי לעבוד על הבקרים:

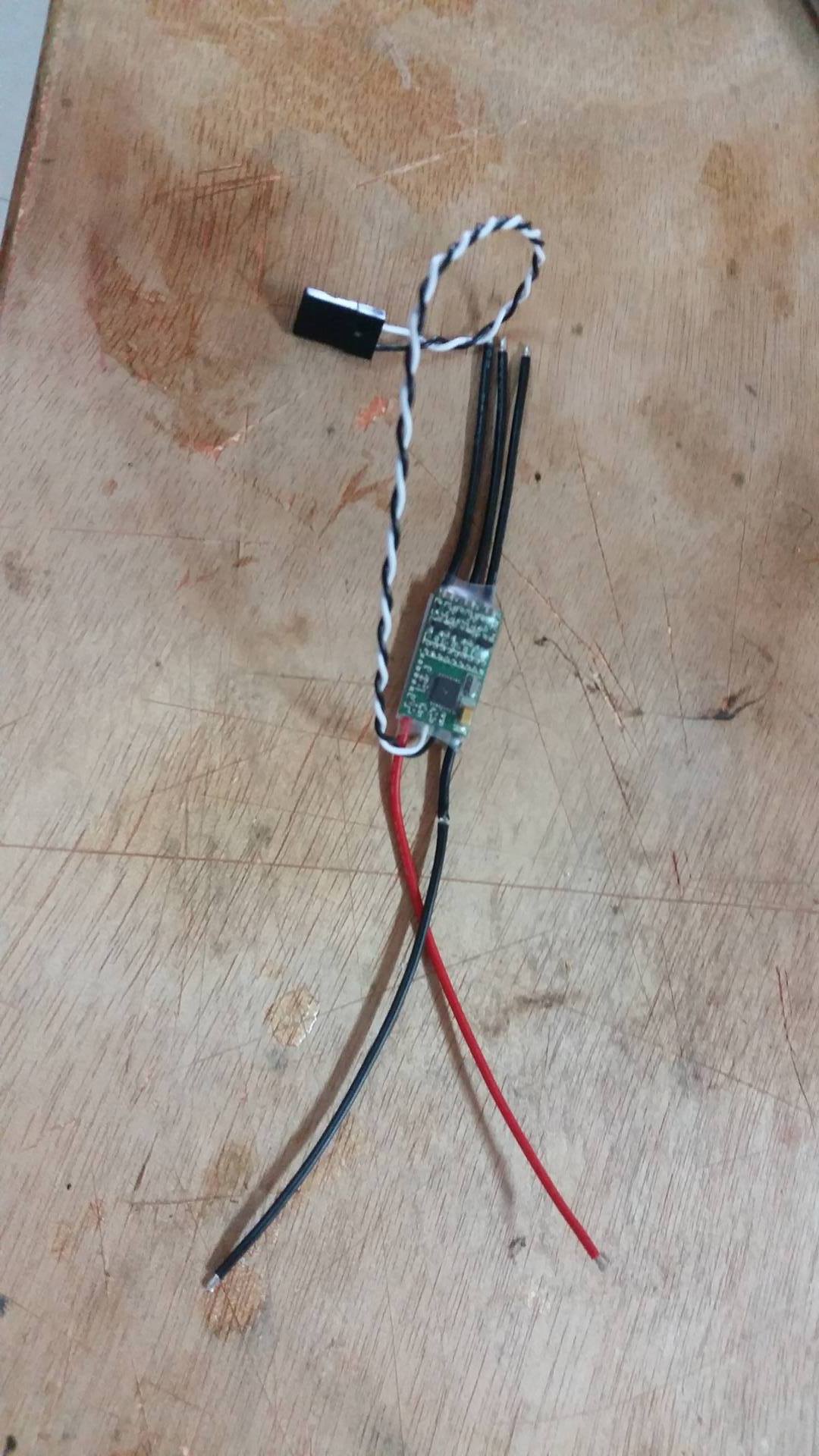

החוטים קוצצו לחיבור קטן וללא הרבה חוטים

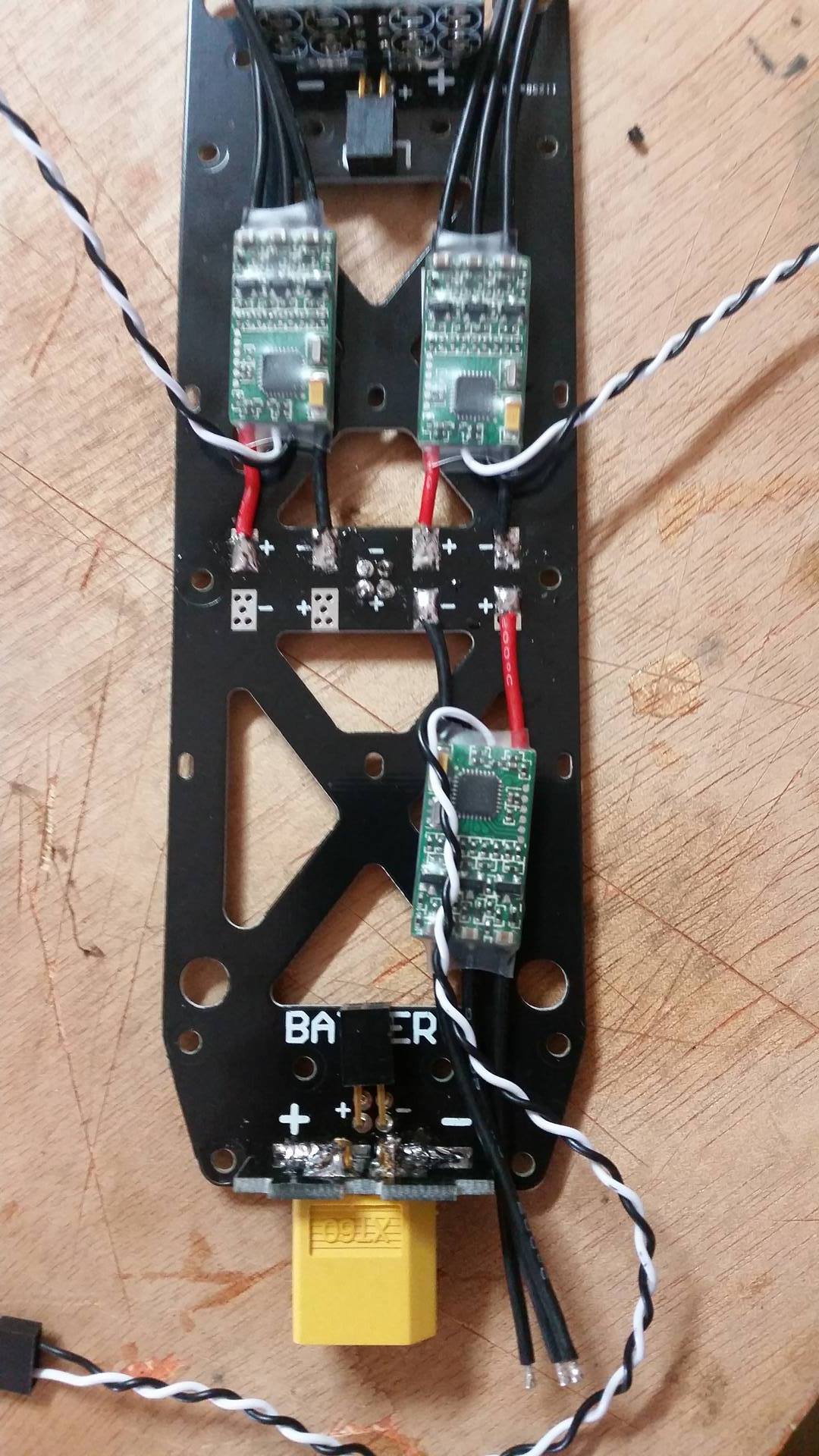

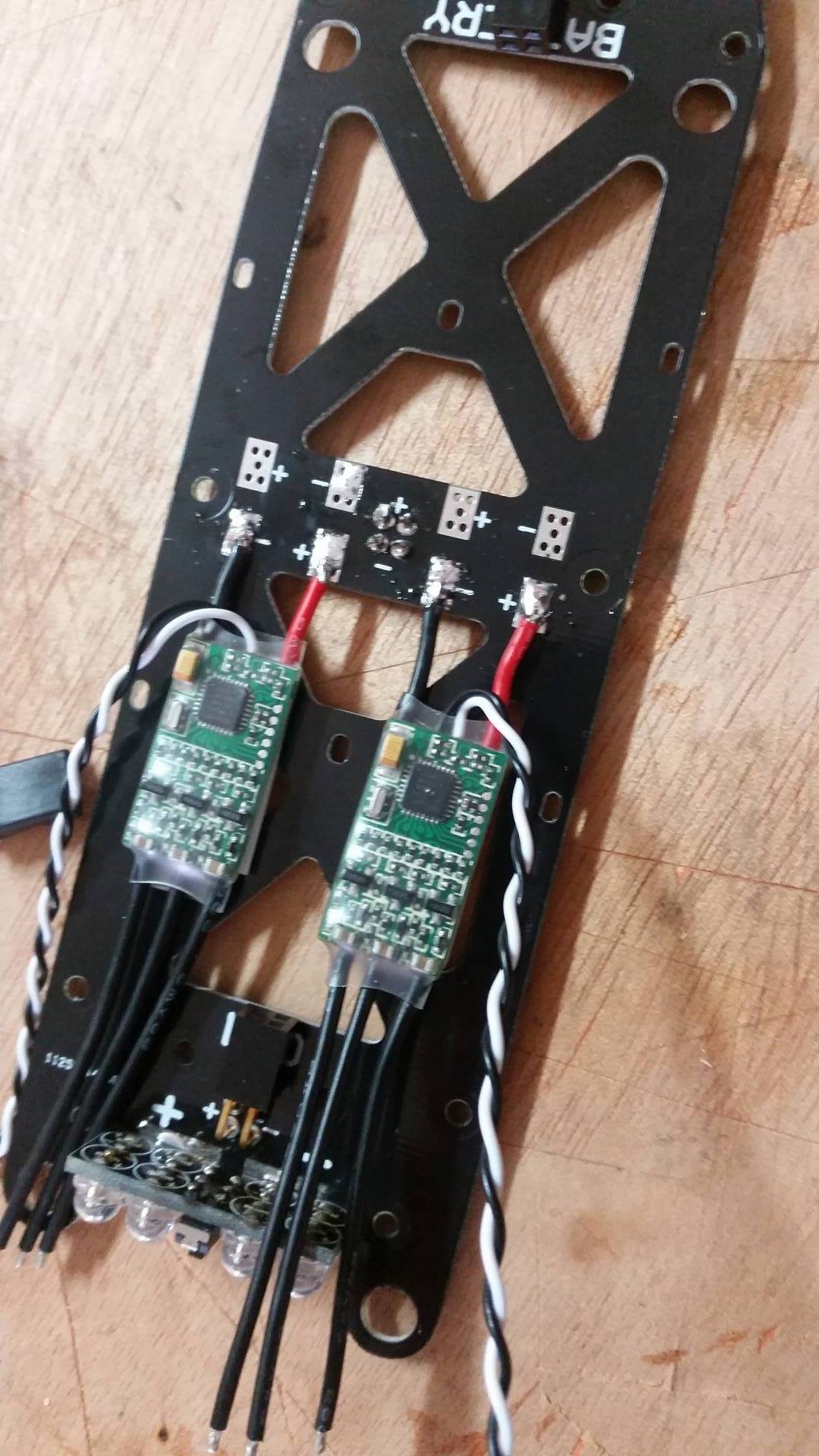

התחלתי לחבר את הבקרים למקומם

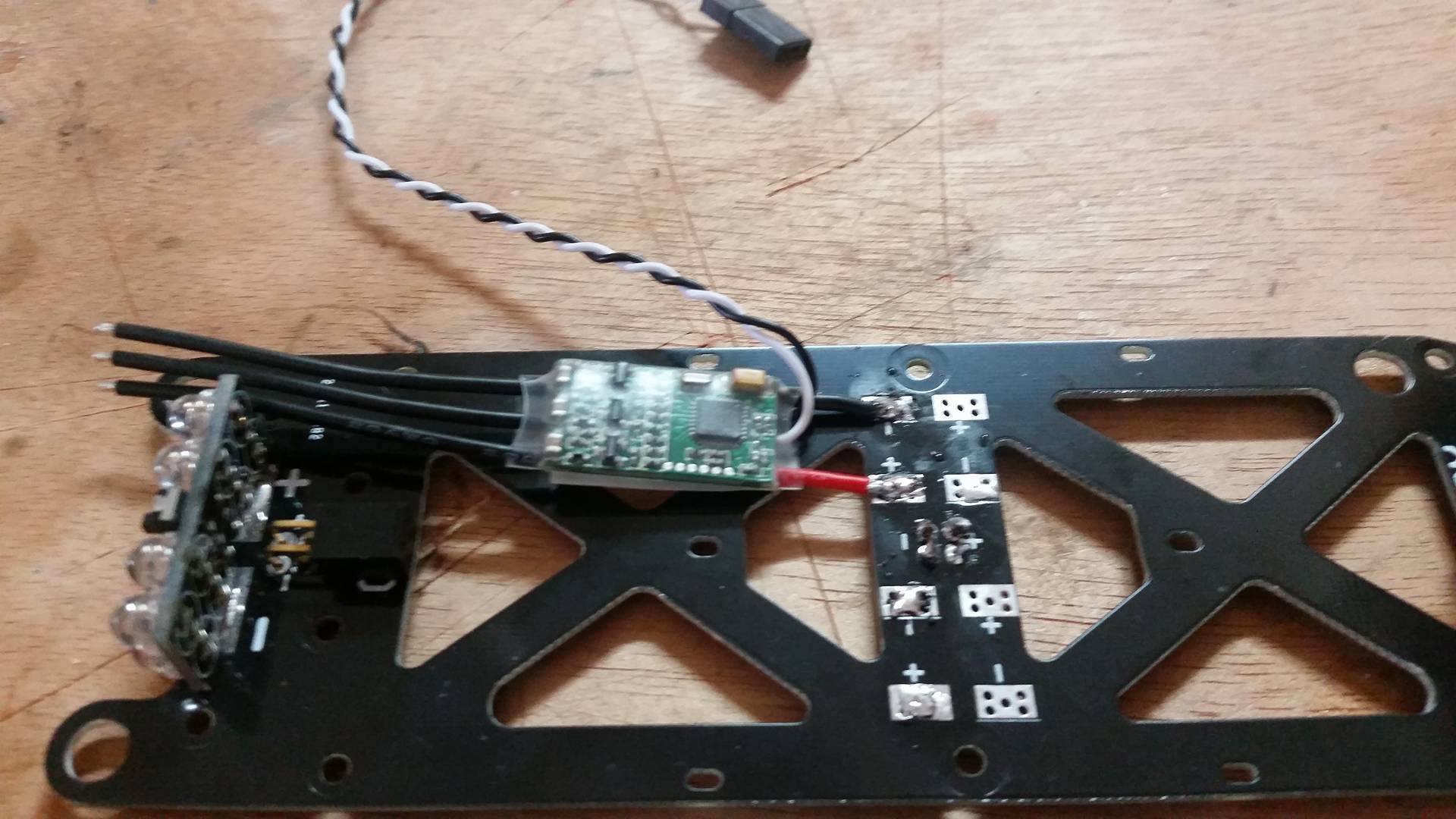

בקר ראשון:
בקר שני:
בקר שלישי:
בקר רביעי:

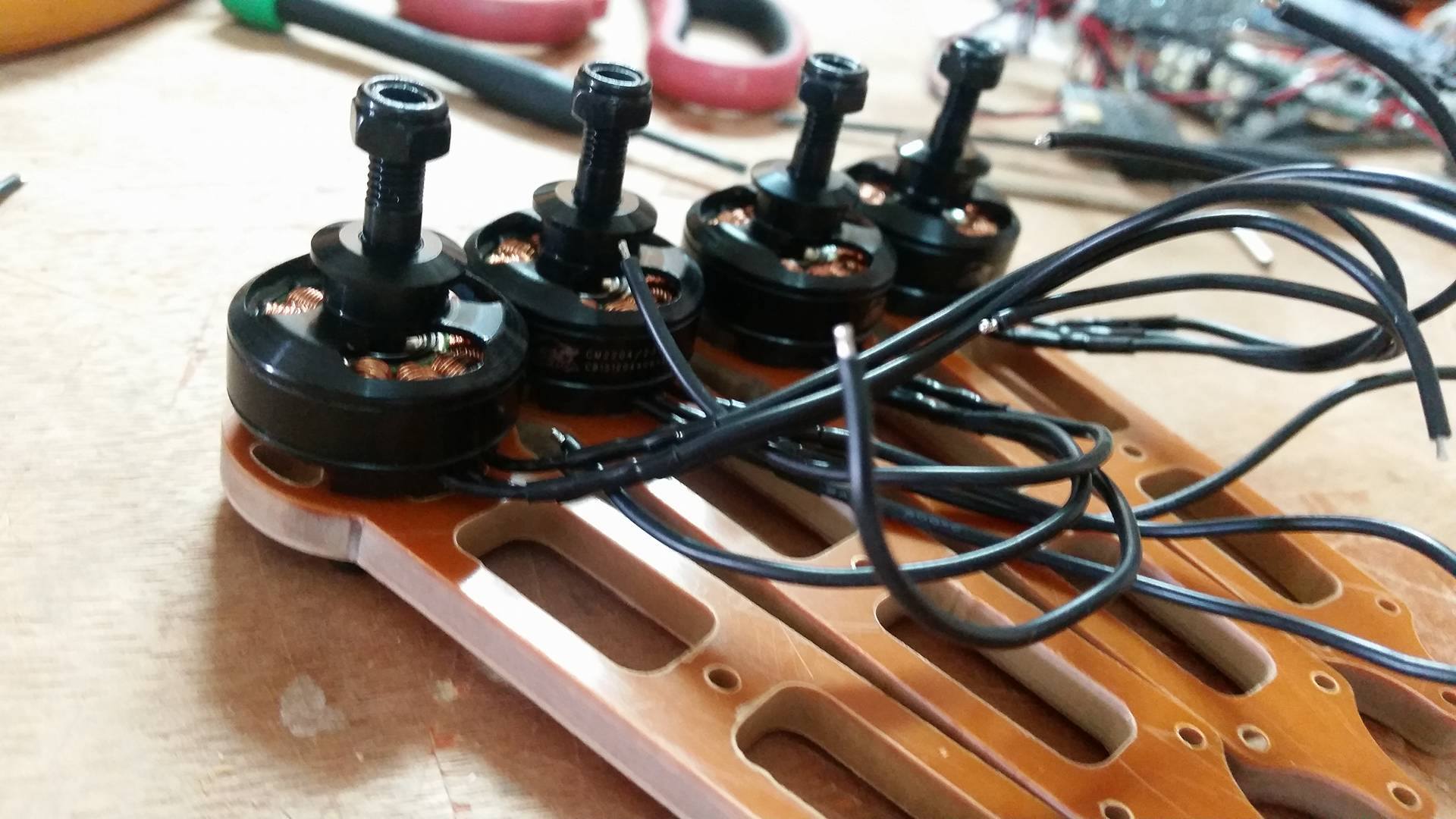

מנועים חוברו למקומם על הזרועות
התחלתי לחבר את המנועים והבקרים ביחד בחוטים

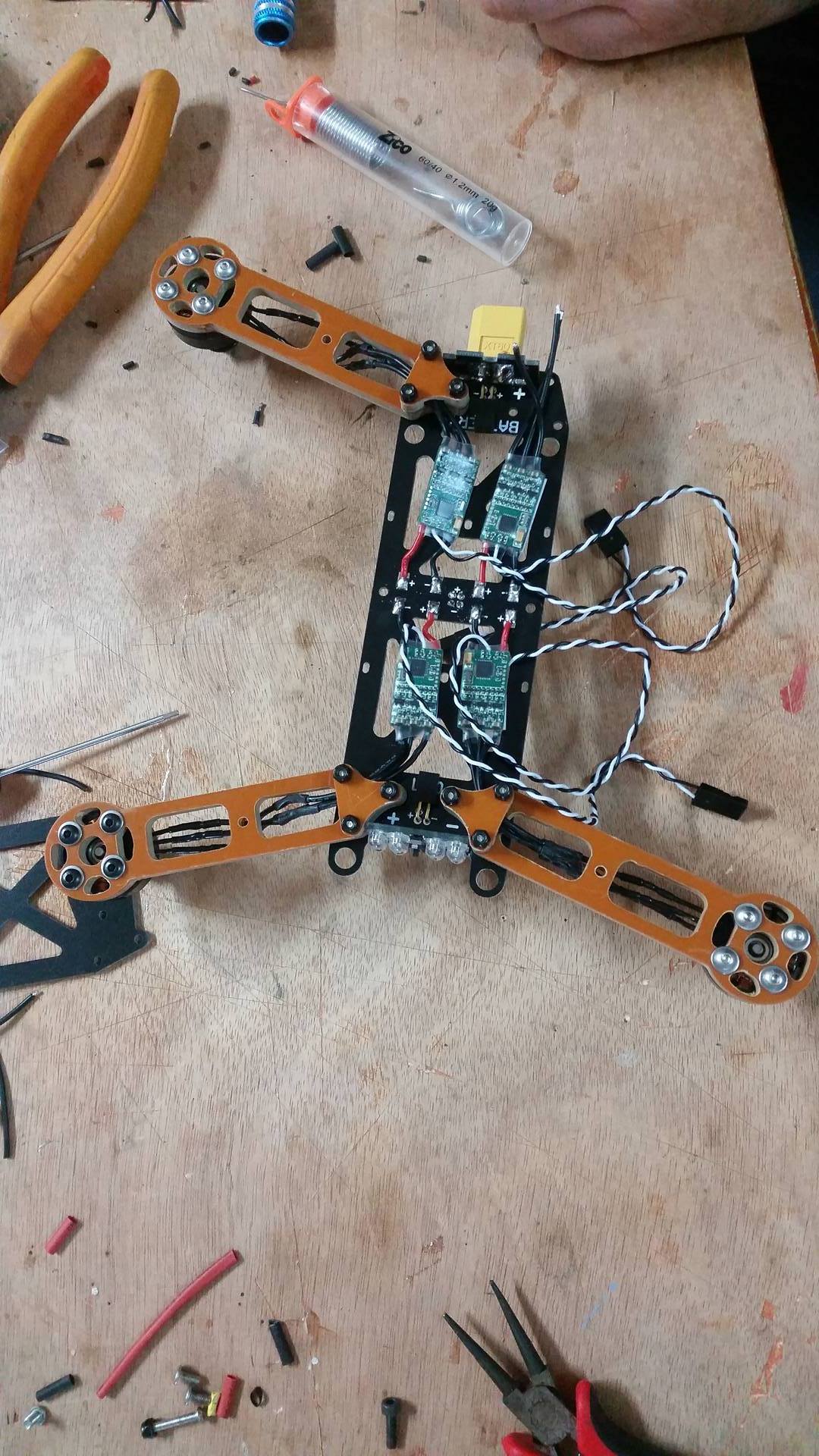

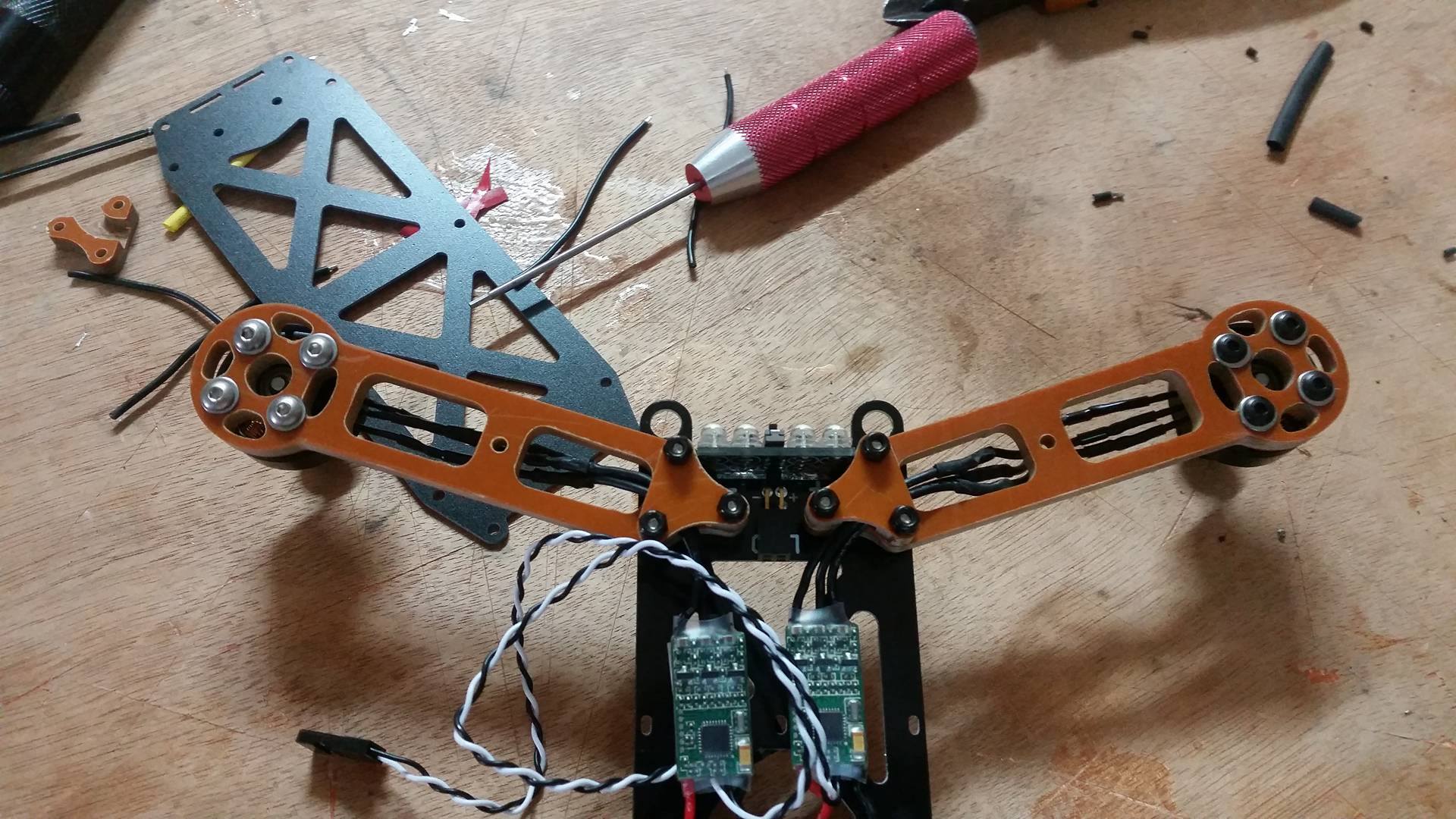

ולחבר את הזרועות לחלק התחתון של השלדה
מנוע ראשון ושני
מנוע שלישי
מנוע רביעי:

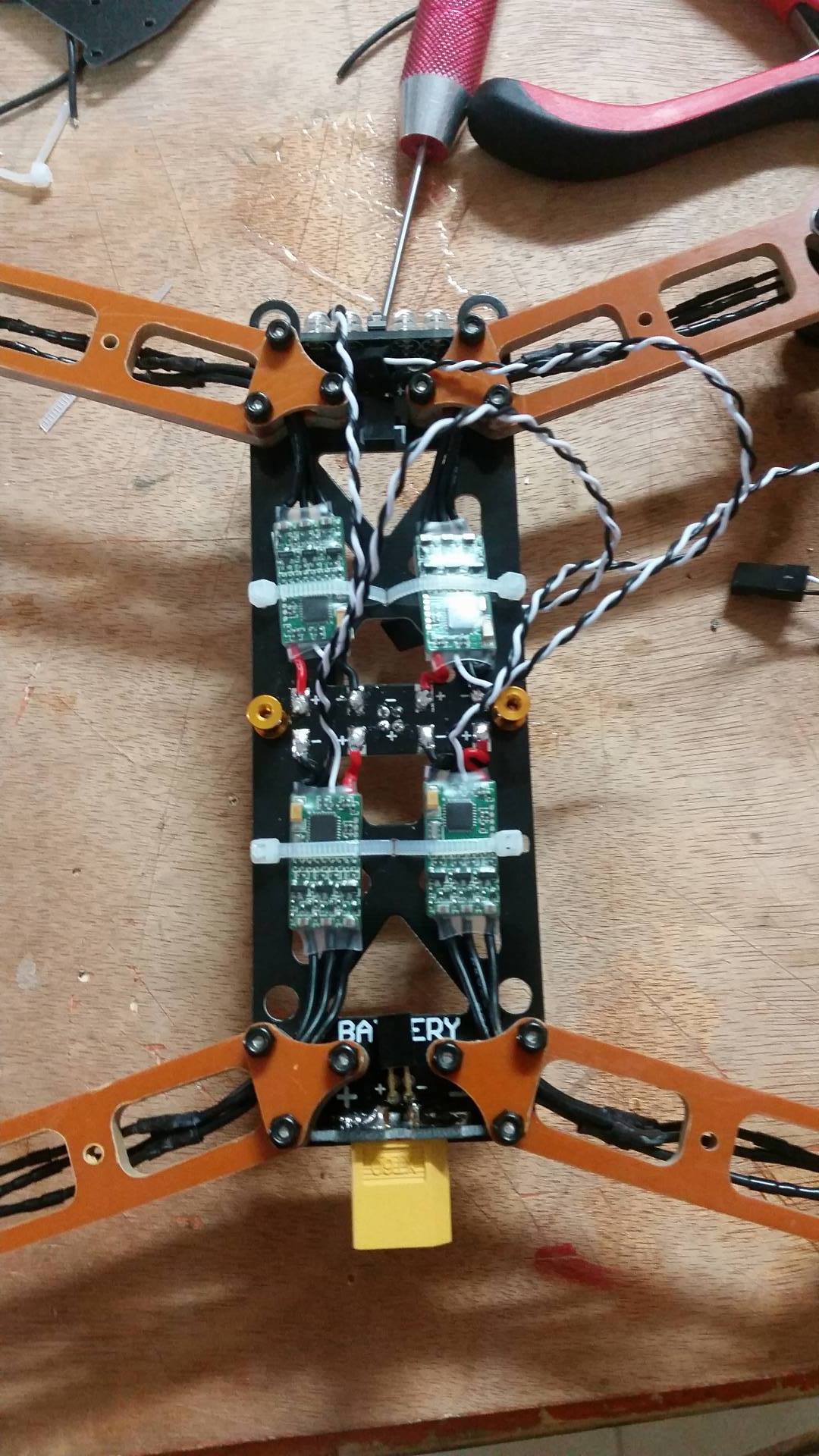

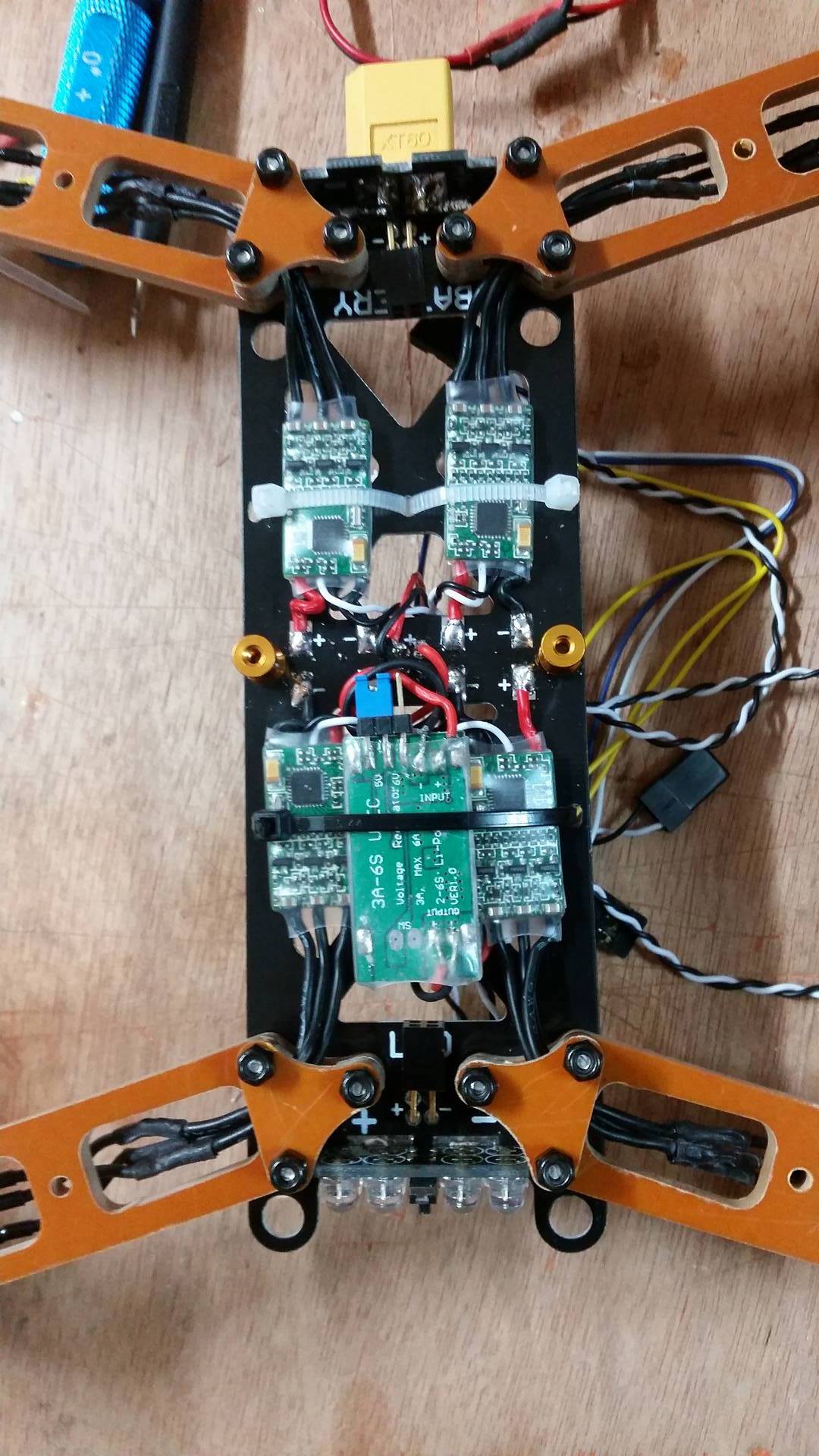

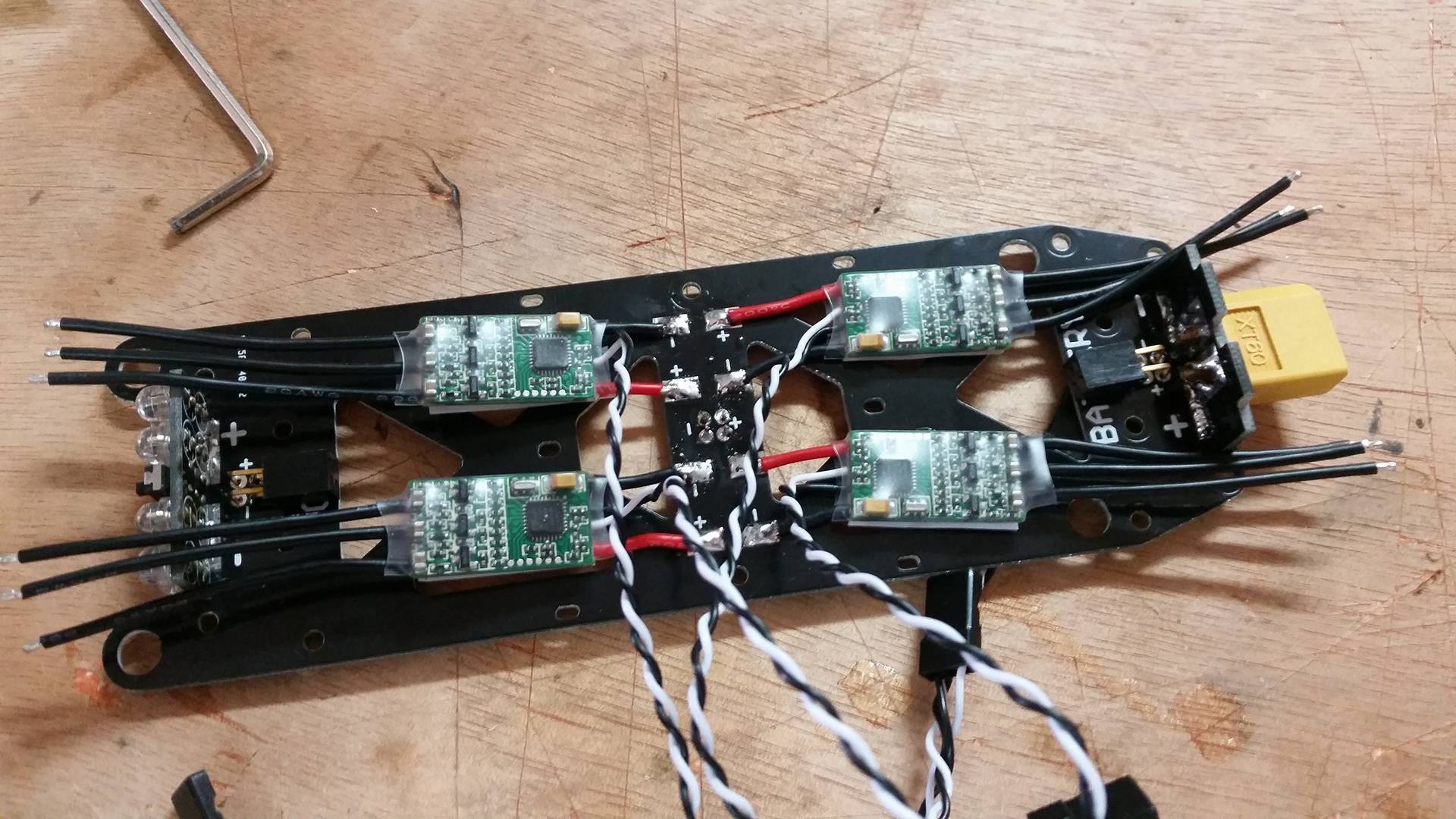

הבקרים חוברו למקום עם אזיקונים ונוסף בק..(היה בק רק הגדול בעתיד אחליף לקטן יותר)
התחלתי לעבוד על החלק העליון של השלדה
(השלדה מגיע בשתי חלקים ומשככי זעזועים מחברים ביניהם+ברגים)

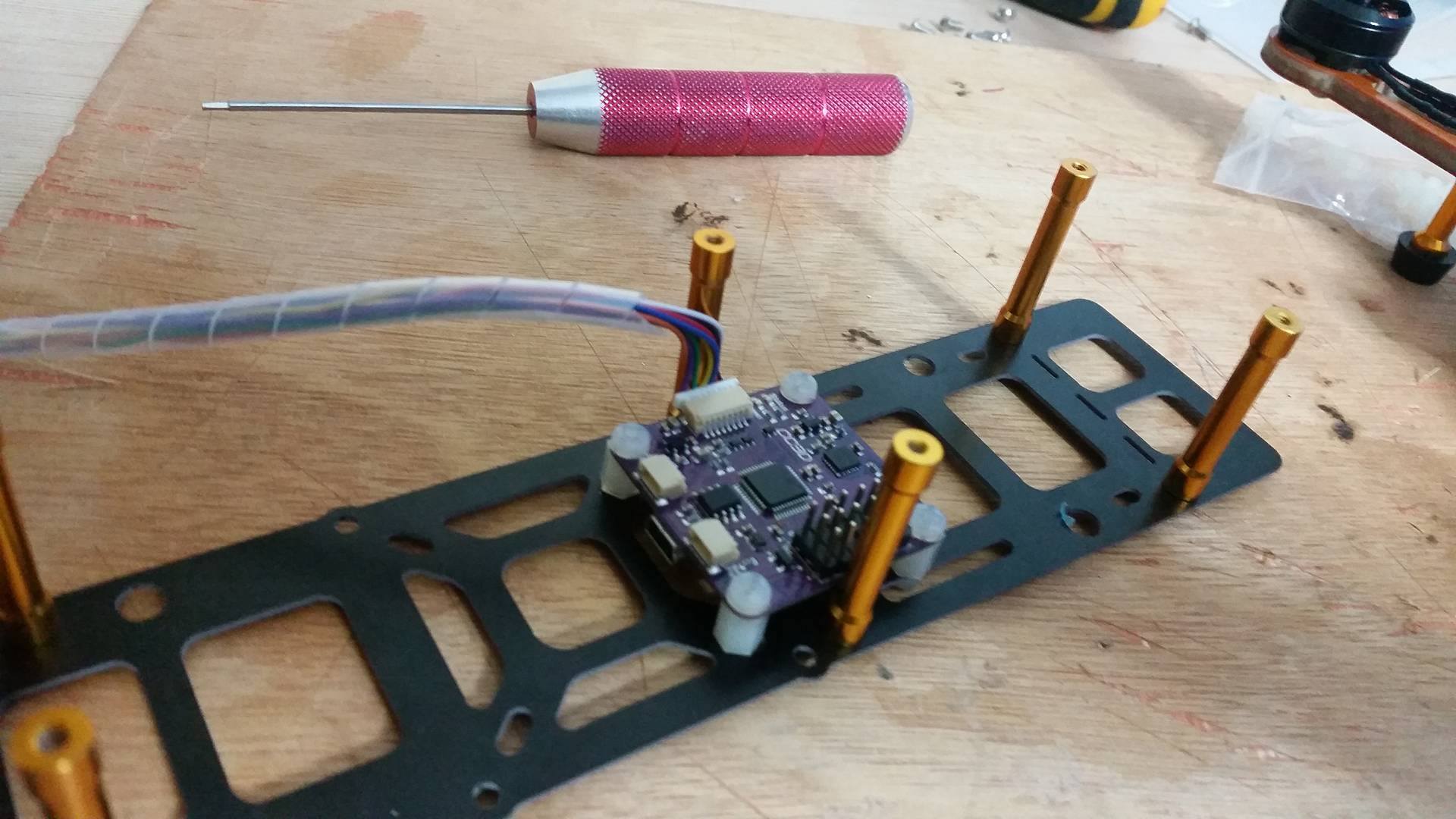

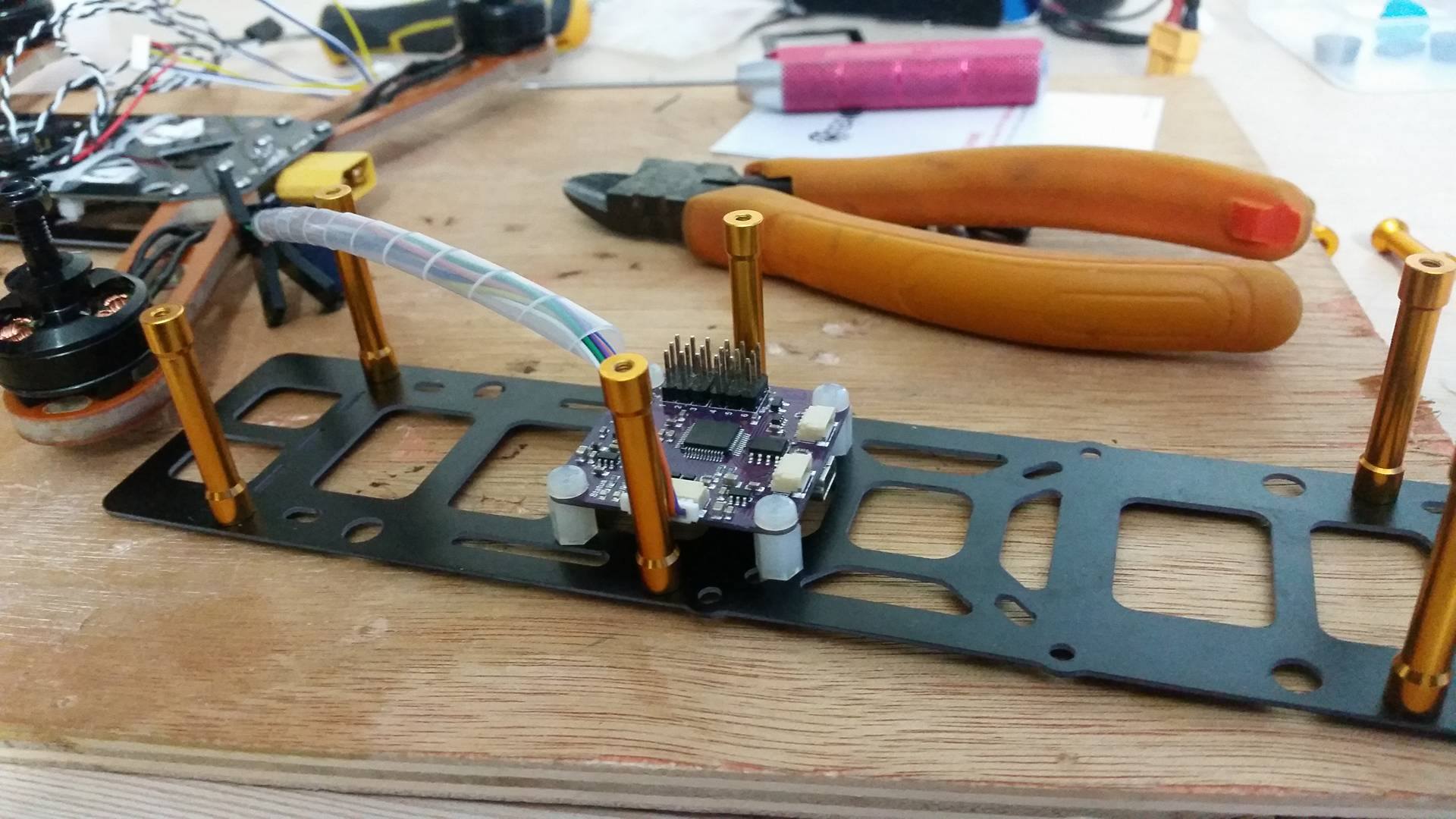

בקר טיסה חובר לשלדה
נקדחו חורים יותר מקדימה כדאי להכניס את הסוללה לתא הפנימי כדאי שלא תהרס...

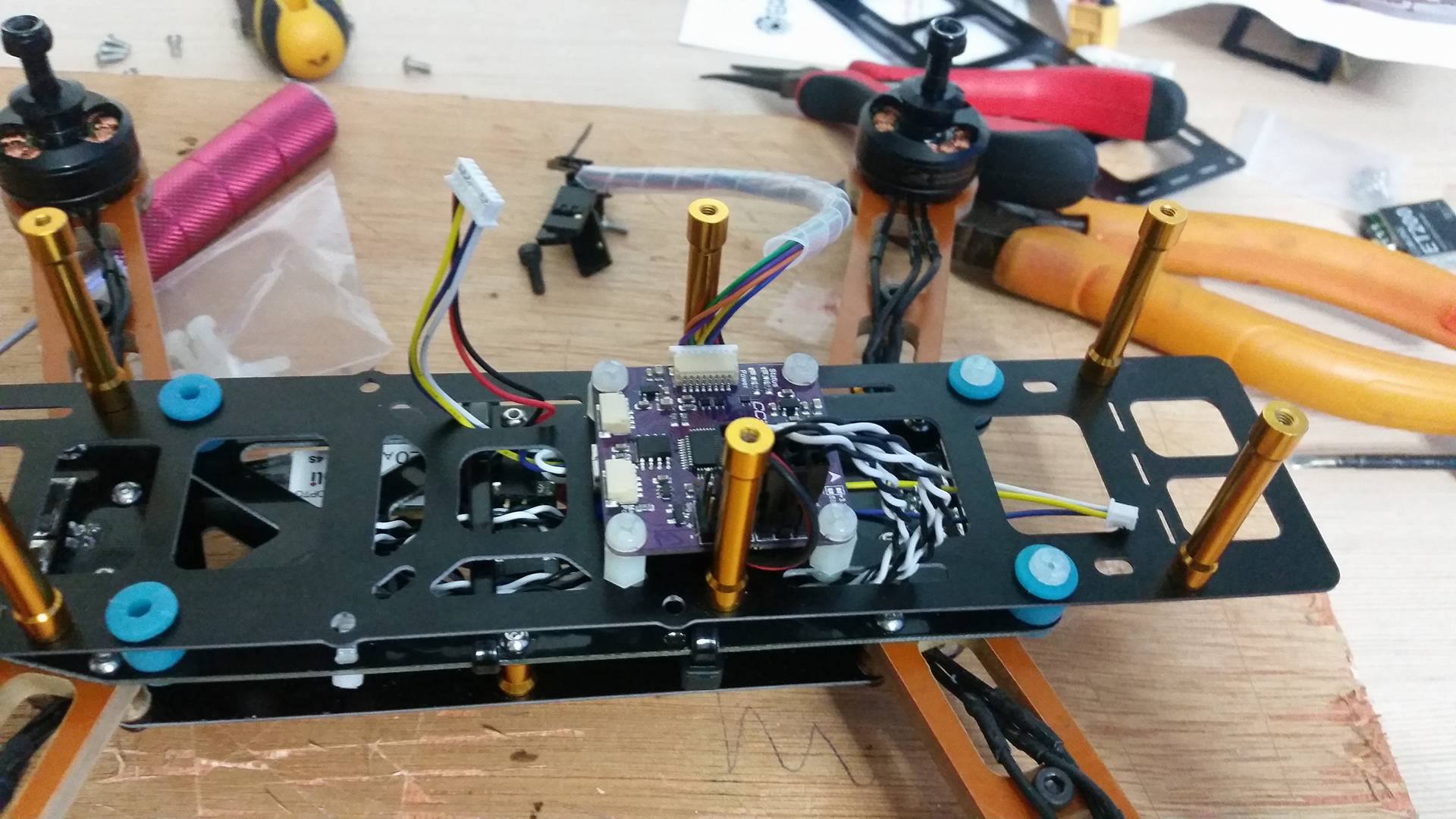

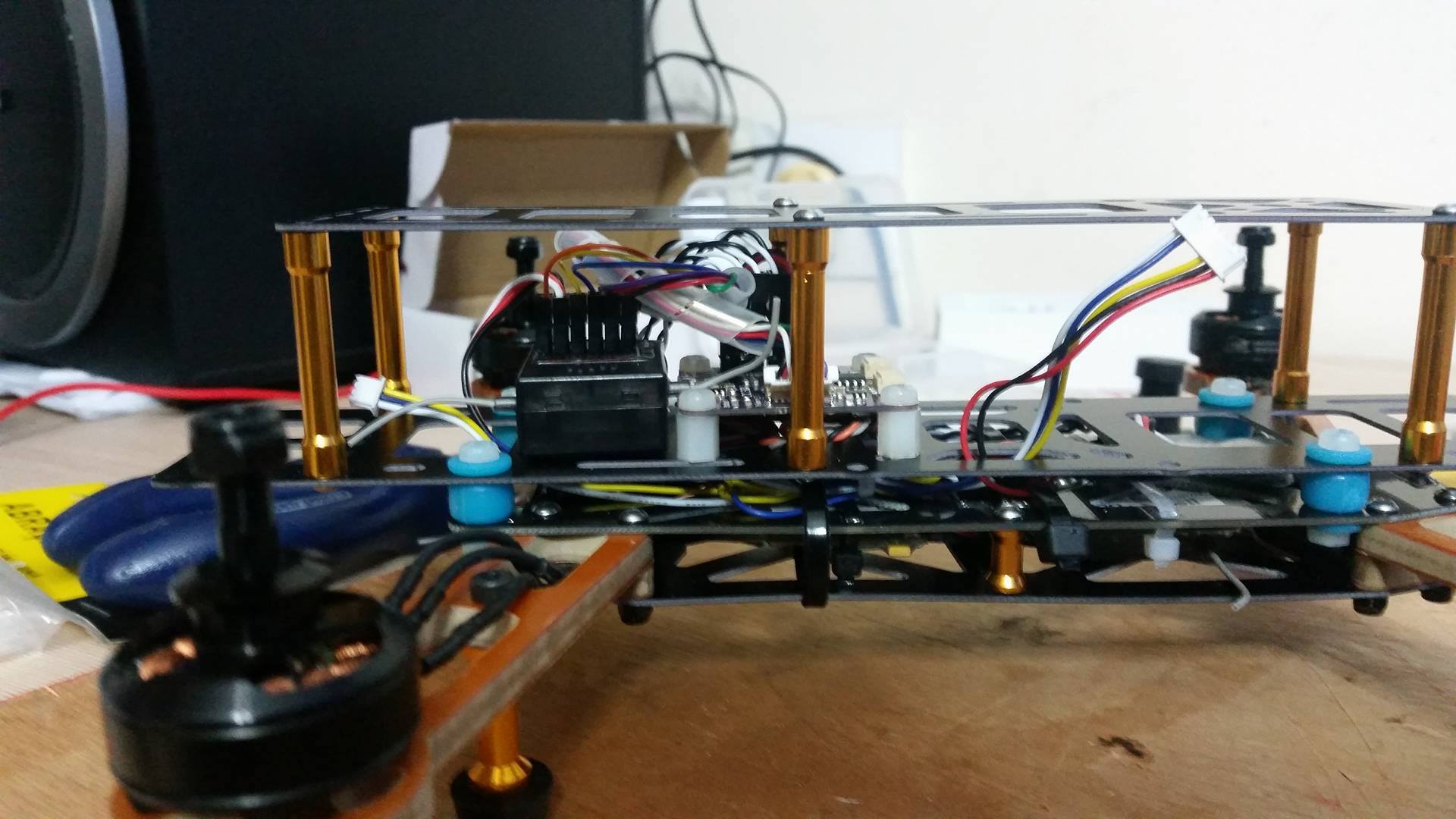

חוברו החלקים ביחד הועברו החוטים של הבקרים וסודרו במקומם
מקלט גם חובר עם כל החוטים

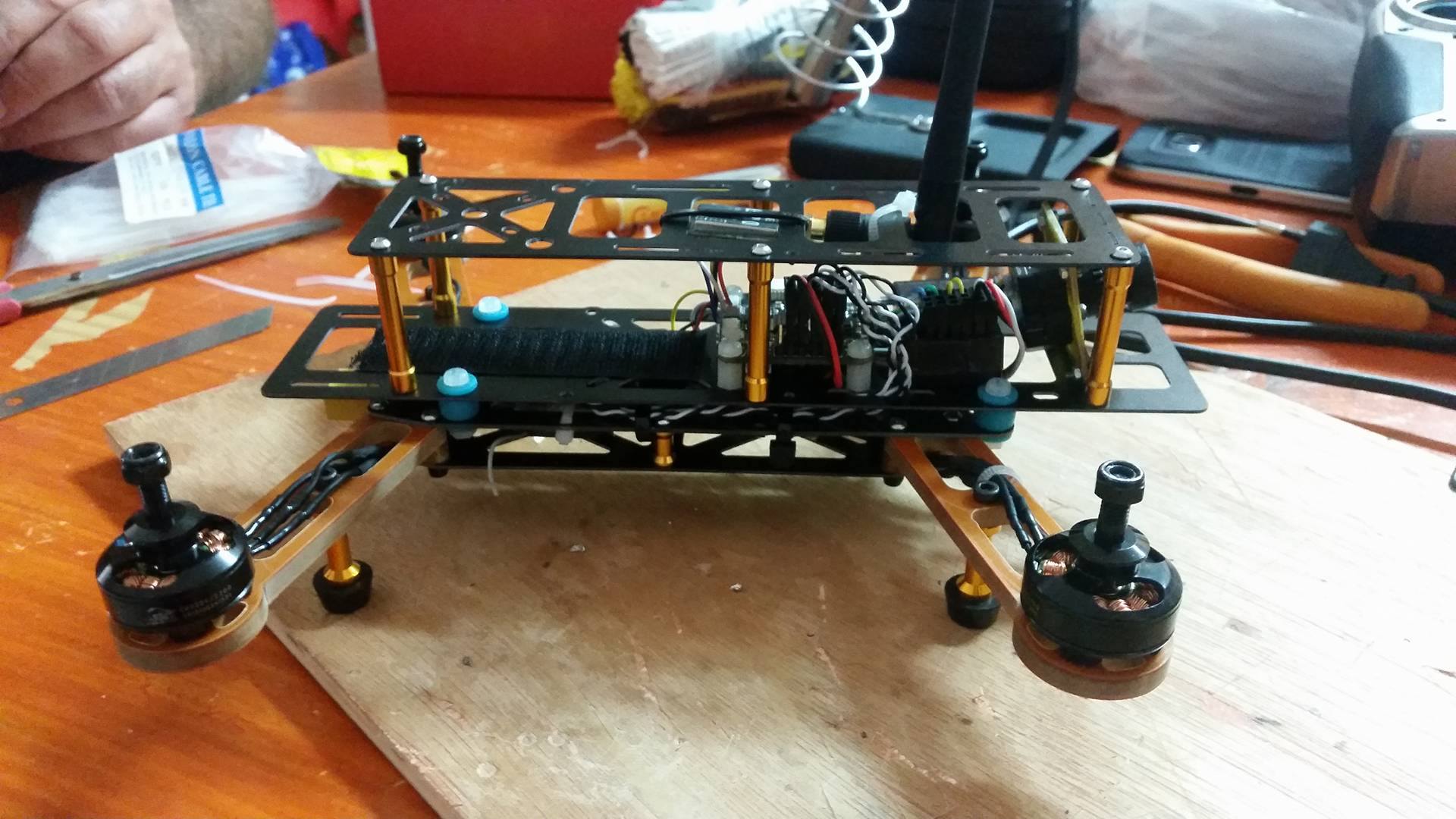

ציוד הFPV חובר גם הוא למקומו המצלמה והמשדר

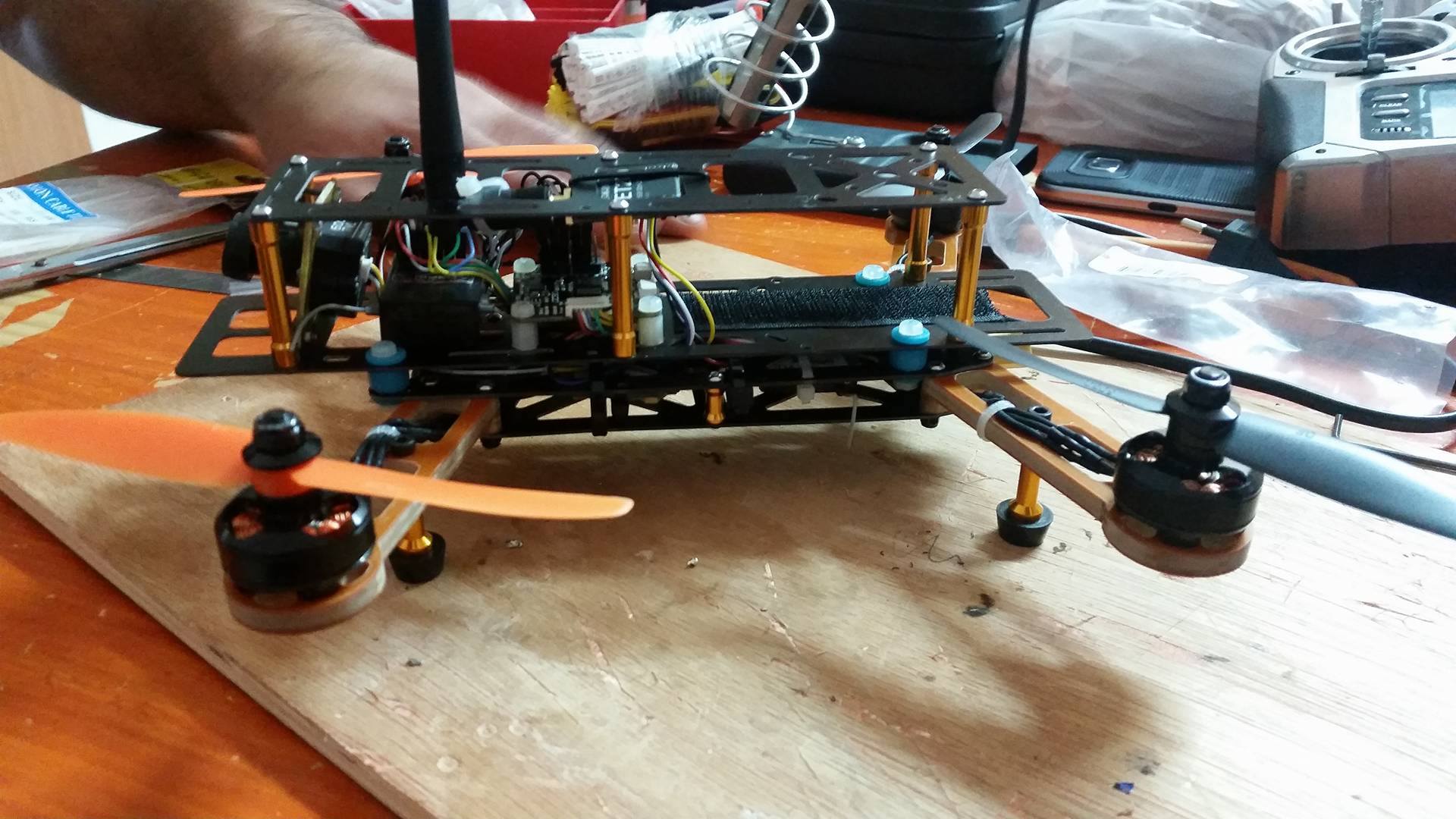

פרופים חוברו סוף סוף
הרחפן כוייל ולאחר מכן נבדק
טסט פלי מוצלח ללא רעידות גם הFPV עובד
נבדק ב3,4 תאים הרחפן רצחני עם פרופים 5030
עכשיו נותר להתחיל להנות סוף סוף!
