התייעצות - איך לבנות מאזנת

היי,

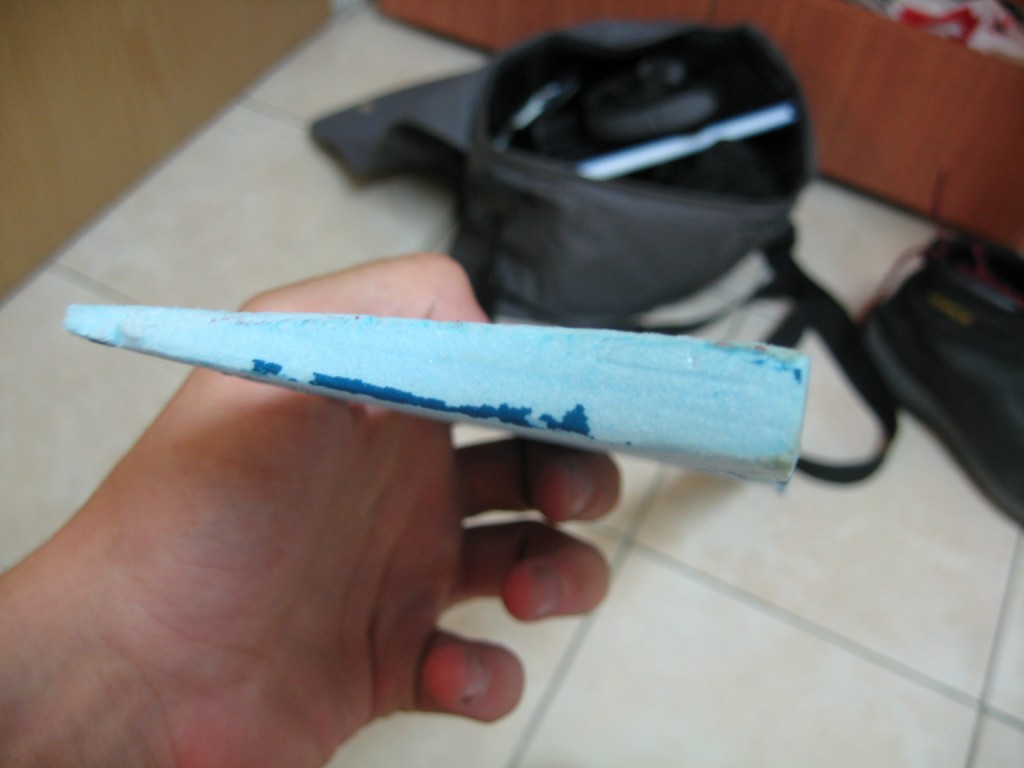

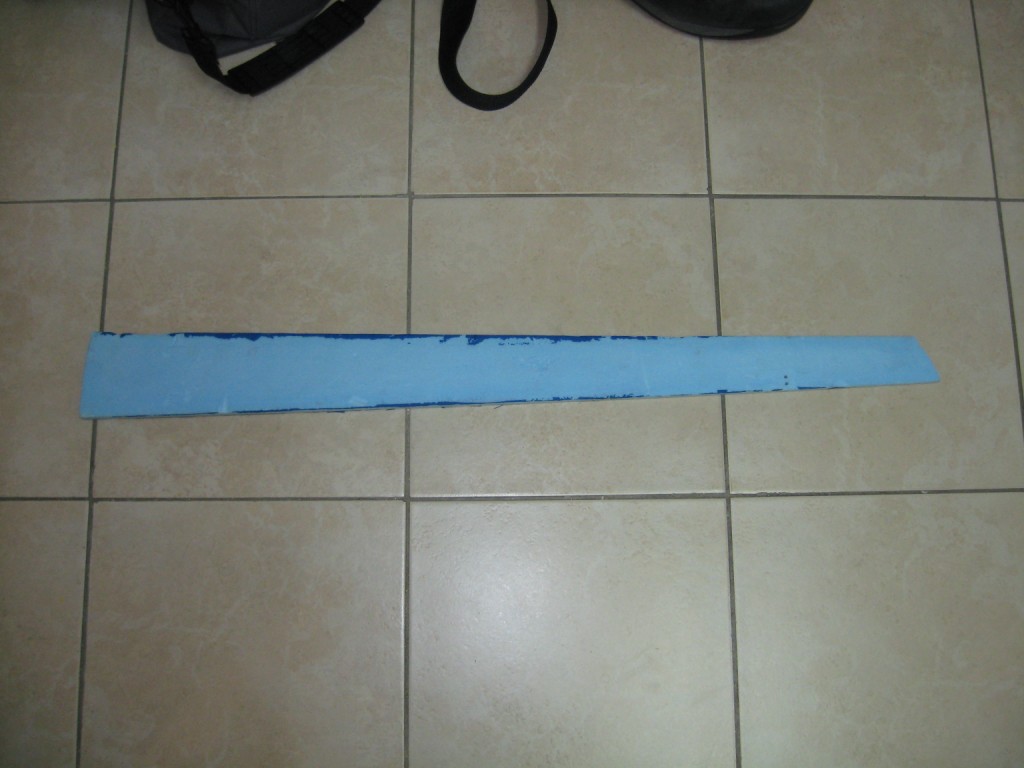

זאת המאזנת של הזאגיפלצת המיתולוגי והאהוב על הבריות: (כל בלטה 40 ס"מ)
קובץ מצורף 2811
קובץ מצורף 2812
קובץ מצורף 2813
כפי שאתם רואים אני זקוק למאזנת חדשה. הבעיה.. המשקל הנוכחי של ה blue foam שיש בתמונות שצירפתי הוא 16.3 גרם. היה עליו ציפוי פיבר, כל מאזנת שקלה 30 גרם בהגזמה.
איך/ממה אני בונה חדשה באותם טווחי משקל? כבר עכשיו אני עם 96 גרם בחרטום.
אני לא יכול להישאר עם ה blue foam מכיוון שזה שביר והמאזנת מתפתלת ולוקח לכלי זמן "להיכנס לפניה".
אין הגבלה של חומרים מכל סוג שהוא (רוהסל, בדים, אפוקסי) או של תהליכים מסובכים.
אנשים המבנאות עזרו לי, מה עושים? :confused:

כזה :

http://www.efly.co.il/forums/attachm...1&d=1224111317

חתוך לפרופיל הרצוי, מחוזק בסטריפ קרבון בחלק הרחב (או איך שקוראים לזה), ומצופה במה שתבחר.

פתרונות מנגנונים:
אפשרות פשוטה (אבל קצת מורכבת) הוספת סרוו קרוב יותר לקצה הכנף כך שאת המאזנת יפעילו שני סרוו.
אפשרות נוספת היא שימוש במוטות המחוברים עם בל קרנק (תנועת מקבילית) כך שכח הסרוו יועבר לשתי קצות המאזנת בו זמנית, אפשרות זו טובה כי אחרי כיול מכני זה תמיד עובד וכן הזרועות יכולות להיות עשויות מצינוריות קארבון חסרות משקל.

פתרונות מבנה:
כפי שאני רואה יהיה עליך לייצר את ה"כנפון" הזה ממבנה קשיח יותר, היות והפרופיל דק וקשה להגיע למבנה צינור, הייתי מנסה להגיע לליבה עשויה חלת דבש או ללכת על מבנה שכבות ע"ע דיקט סנדויץ'
מספר שכבות של בד פיבר הכבושות על ליבות ספוג.

אישית, חיזוק לפיתול נראה כקרב אבוד, הייתי הולך על המנגנונים.

מיותר, אין שום סיבה לעבוד עם חומרים מרוכבים לדבר כל כך פשוט....
או בלזה מלאה או פשוט מבנה קורות מצופה אפילו בנייר אורז. חזק מאוד ובבנייה נכונה גם לא יתפתל ויש מצב למשקל יותר נמוך...

תשאר אם אותה המאזנת ותוסיף לה קאונטר באלנס בקצה זה יעזור בעניין פיתול והחרפת תגובה

מסכים אם גרפילד, בלזה מלאה זה הפיתרו הכי טוב לדבר הזה, אבל אם אתה בכל זאת מתעקש אז תצפה אותה בקרבון 120 ב-45 מעלות, אומנם ישקול יותר אבל לא ישבר יותר וגם לא יתפטל.
איתן.

תם, איתן אתמול הלכתי לראות לוחות בלזה המשקלים לא משהו, כמה אמור לשקול לוח כזה? אני צריך לוח של 9 ולשייף אותו ל 5 בקצה השני. שאלה: אם אוריד משקל ע"י חירור הלוח בצורת משולשים ועל זה אעשה סקין רטוב עם PRESS? ילך?

קצת על מבנה..
המבנה הכי טוב לפיתול הוא בעל חתך סגור. אם היית יכול לשתול בשורש המאזנת צינור לכל האורך זה היה "עושה את העבודה".
ציפוי בלזה בשכבות בד יוצר למעשה מעטה סגור (או כמו שנהוג לאמר "קונכי").הבלזה עצמה במבנה שכזה מהווה מילוי לצורה וכן תורמת לחוזק לכפיפה. הבעיתיות היא עם כיוון הסיבים ,הן של הבלזה והן של החומר המרוכב.
פשוט לייצור מאזנת מלוח בלזה ואז כיוון הסיבים לאורך - לא מחזק במיוחד לכפיפה, אבל פשוט לייצור. בשביל לקבל חוזק לכפיפה ,כיוון הסיבים צריך להיות ניצב לציר המאזנת.רצוי לבחור פלטה ממרכז גזע העץ שזאת פלטה "מנומרת" (קוורטר גריין") בה יש סיבי עץ בשני הכיוונים.
חומר מרוכב: בד חד כיווני לאורך המאזנת יקשיח מאוד לכפיפה. אם משתמשים באריג 45+ מעלות מקבלים חוזק לפיתול. באופן אידאלי, צריך משניהם אבל זה over kill בשביל מאזנת.
בהצלחה.

ציטוט:

---

נכתב במקור על ידי MDreamer

תם, איתן אתמול הלכתי לראות לוחות בלזה המשקלים לא משהו, כמה אמור לשקול לוח כזה? אני צריך לוח של 9 ולשייף אותו ל 5 בקצה השני. שאלה: אם אוריד משקל ע"י חירור הלוח בצורת משולשים ועל זה אעשה סקין רטוב עם PRESS? ילך?

---

כן בתנאי שהסקין יהיה ב45 מעלות, אבל המשקל שתוריד הוא ממש לא גדול...

הפתרון שאני רואה ממה שהחברים לעיל אמרו זה לייצר מסבך זיגזג מקורות בלזה קשיחה ולמתוח על זה בד פיבר ב"סקין רטוב".
בצורה הזו תרתום את סיבי הבלזה להתנגד לפיתול ומצד שני תמקסם את הורדת המשקל.
GOOD LUCK ANYWAY.

נ.ב.
למרות המקטרגים בהחלט לא הייתי שולל "הנעה כפולה של המאזנת הקיימות ע"י שני מוטות מבלי להתעסק בבניית המבנה . אבל זה רק אני ומי אני בכלל ;)

ציטוט:

---

נכתב במקור על ידי gil43

קצת על מבנה..
המבנה הכי טוב לפיתול הוא בעל חתך סגור. אם היית יכול לשתול בשורש המאזנת צינור לכל האורך זה היה "עושה את העבודה".
ציפוי בלזה בשכבות בד יוצר למעשה מעטה סגור (או כמו שנהוג לאמר "קונכי").הבלזה עצמה במבנה שכזה מהווה מילוי לצורה וכן תורמת לחוזק לכפיפה. הבעיתיות היא עם כיוון הסיבים ,הן של הבלזה והן של החומר המרוכב.
פשוט לייצור מאזנת מלוח בלזה ואז כיוון הסיבים לאורך - לא מחזק במיוחד לכפיפה, אבל פשוט לייצור. בשביל לקבל חוזק לכפיפה ,כיוון הסיבים צריך להיות ניצב לציר המאזנת.רצוי לבחור פלטה ממרכז גזע העץ שזאת פלטה "מנומרת" (קוורטר גריין") בה יש סיבי עץ בשני הכיוונים.
חומר מרוכב: בד חד כיווני לאורך המאזנת יקשיח מאוד לכפיפה. אם משתמשים באריג 45+ מעלות מקבלים חוזק לפיתול. באופן אידאלי, צריך משניהם אבל זה over kill בשביל מאזנת.
בהצלחה.

---

גיל, אני לא זקוק לחוזק לכפיפה, את זה הקורה של הכנף נותנת אני זקוק לחוזק לפיתול כאשר המאזנת עובדת. 45 מעלות זה בהחלט מה שדרוש לפיתול. האשלה איך לייצר את זה הכי קל ועמיד למכות חזקות.
נ.ב.
מגניב שאתה משתתף פה :)

ציטוט:

---

נכתב במקור על ידי Boogle

נ.ב.
למרות המקטרגים בהחלט לא הייתי שולל "הנעה כפולה של המאזנת הקיימות ע"י שני מוטות מבלי להתעסק בבניית המבנה . אבל זה רק אני ומי אני בכלל ;)

---

אני לא יכול מכמה סיבות:
1. לא רוצה עוד מתקונים ולחפור בכנף, בצוק בת ים כמה שפחות מתקונים יותר טוב
2. עוד סרוו בקצה כנף >> טיסן פחות אווירובטי ויותר עצל לגלוגלים
3. זה עוד משקל שיתווסף על הכנף, מכיוון שהטיסן הוא זאגי ענק כל משקל שאוסיף על הכנף אומר "משקל בזנב", יש לי כבר בחרטום 96 גרם
מי אתה בכלל?!?!? :mad::mad::mad:

תעלה תמונות :D

מבנה קורות יפתור את כל הבעיות.
ככה אני הייתי עושה אילו זו הייתה המאזנת שלי על הכף. הולך למחסן (חנות) ובוחר לוח בלזה 6 בינוני וקורות 10*10 קלות. בעזרת הקורות 10*10 בונה מסגרת בצורה של המאזנת. משתמש בסכין וסרגל מטר (או "בלזה סטריפר") כדי להוציא מהלוח קורות ברוחב 10 מ"מ. בונה ניצב כל 8-10 ס"מ ואחר כך גאודט בין הניצבים. כמובן לשים לב שההדבקה אני כמו שצריך ולא חפיף... משולשים במקומות המתאימים (חיזוק להורנים, קצוות), ואז נייר גס (או שלייף מטר) ומוריד את העובי בזווית המתאימה, ואז חתך יהלום, או כל צורה שבה אתה עושה את הציר. את הכל מצפה את בציפוי רגיל, שהוא מעט כבד ולטעמי ומעט אלסטי לעבודה הזו, או נייר אורז מתוח טוב טוב (אפשר לעשות עליו פיניש וצבע ומניסיון יוצא בכלל לא רע.
ככה אני הייתי עושה...

נו טוב,לירן, ביקשת תמונות

Fuse
http://www.efly.co.il/forums/attachm...1&d=1224190836

Dead pixel
http://www.efly.co.il/forums/attachm...1&d=1224190836

Head
http://www.efly.co.il/forums/attachm...1&d=1224190836

כלבק'ה ז"ל
http://www.efly.co.il/forums/attachm...1&d=1224190836


:D

ציטוט:

---

נכתב במקור על ידי garfield

מבנה קורות יפתור את כל הבעיות.
ככה אני הייתי עושה אילו זו הייתה המאזנת שלי על הכף. הולך למחסן (חנות) ובוחר לוח בלזה 6 בינוני וקורות 10*10 קלות. בעזרת הקורות 10*10 בונה מסגרת בצורה של המאזנת. משתמש בסכין וסרגל מטר (או "בלזה סטריפר") כדי להוציא מהלוח קורות ברוחב 10 מ"מ. בונה ניצב כל 8-10 ס"מ ואחר כך גאודט בין הניצבים. כמובן לשים לב שההדבקה אני כמו שצריך ולא חפיף... משולשים במקומות המתאימים (חיזוק להורנים, קצוות), ואז נייר גס (או שלייף מטר) ומוריד את העובי בזווית המתאימה, ואז חתך יהלום, או כל צורה שבה אתה עושה את הציר. את הכל מצפה את בציפוי רגיל, שהוא מעט כבד ולטעמי ומעט אלסטי לעבודה הזו, או נייר אורז מתוח טוב טוב (אפשר לעשות עליו פיניש וצבע ומניסיון יוצא בכלל לא רע.
ככה אני הייתי עושה...

---

מבנה קורות זה אחלה אבל לא לצוק בת ים, אחרי 2 הטסות אצטרך מאזנת חדשה בין אם זה ממכות או מקרעים בנחיתות. אני חושב שאלך על מה שהצעת קודם. אקח לוח בלזה 9 מ"מ אשייף אותו למידות ואפתח חללים אשוק אותו אם זה סביר אצפה בקרבון. אעדכן. תודה לכולם!

בהחלט תמונות קשות :D

הציק לי העניין אז החלטתי לשים תמונות קשות יותר :D

לאור הנתונים שעלו מהשיח לעיל והתמונות בהתחלה אני מציע לך לעשות כך:

בסיס המאזנת לוח שטוח דק של פיבר/קארבון וכו' להגנה מהבולדרים של צוקבתים.
קורת המאזנת מצינור קארבון דק דופן או קורת בלזה מלאה- כרצונך.
צורת המאזנת תקבע ע"י פרופילי בלזה / דיקט 0.8ממ
חיפוי עליון מתיחת נייר אורז/בד פיבר/ ציפוי מתכווץ.

http://www.efly.co.il/forums/attachm...1&d=1224248934
