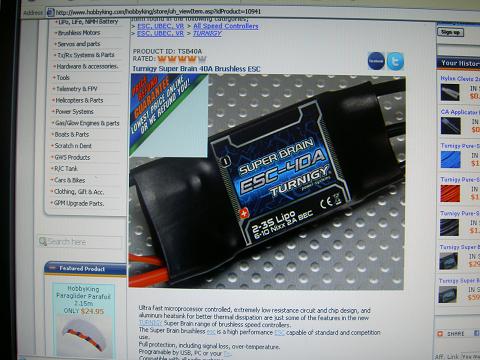

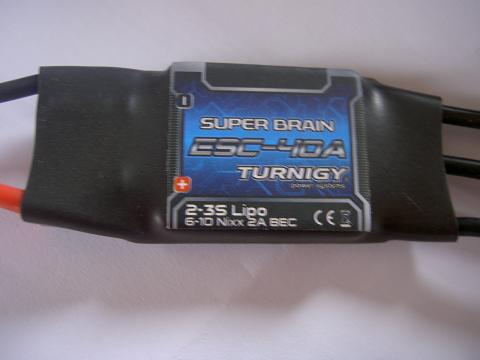

בקר Super Brain 40 Amp של HK
הסיני הוסיף לבקרים את בקרי ה Super brain המאפשרים קבלת נתוני טיסה בחיבור למחשב.
קובץ מצורף 37363
יש כאלו לזרמים יותר גבוהים, אני קניתי את זה של ה 40 אמפר לבדיקה אחרי שהתוודעתי לבקרי castel creation הנותנים את אופציית הלוג.
קובץ מצורף 37370
הבקר מגיע לבדו ויש לקנות עבורו את מתאם ה USB
קובץ מצורף 37376

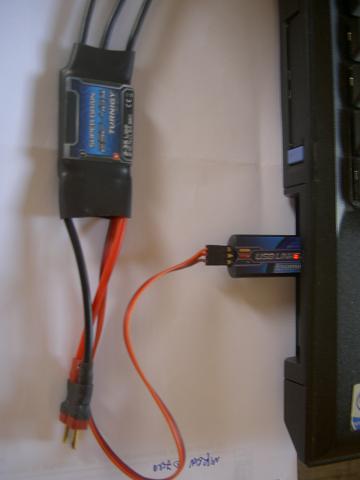

הבקר מתחבר למתאם בקונקטור המקלט
באתר הרכיב אצל HK יש הורדה של התוכנה המנהלת את הבקר.

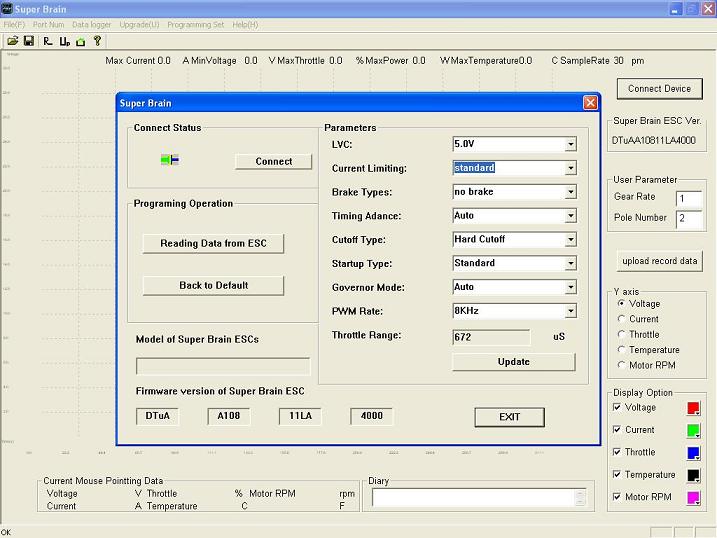

חיבור ראשוני, הורדת נתוני הבקר וביצוע setup
קובץ מצורף 37372
התקנתי את הבקר על טיסן אקסטרא במקום בקר קיים
קובץ מצורף 37369

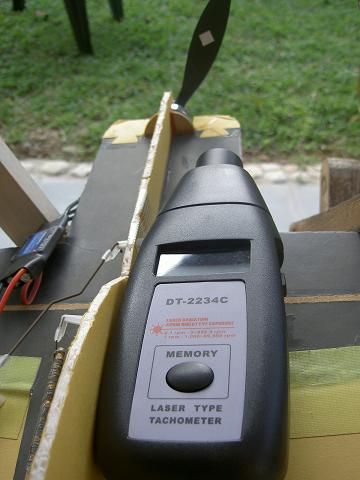

למערכת מחובר מודד Whatsup ומהירות הסיבוב נמדדה על ידי טכומטר לייזר מהסיני
קובץ מצורף 37375
ניתן לראות את נקודת הלייזר על הפרופלור
קובץ מצורף 37373
הסוללה המחוברת בת שני תאים 1600mA המנוע הוא פעמון TowerPro 2408-21 בעל 9 פולים

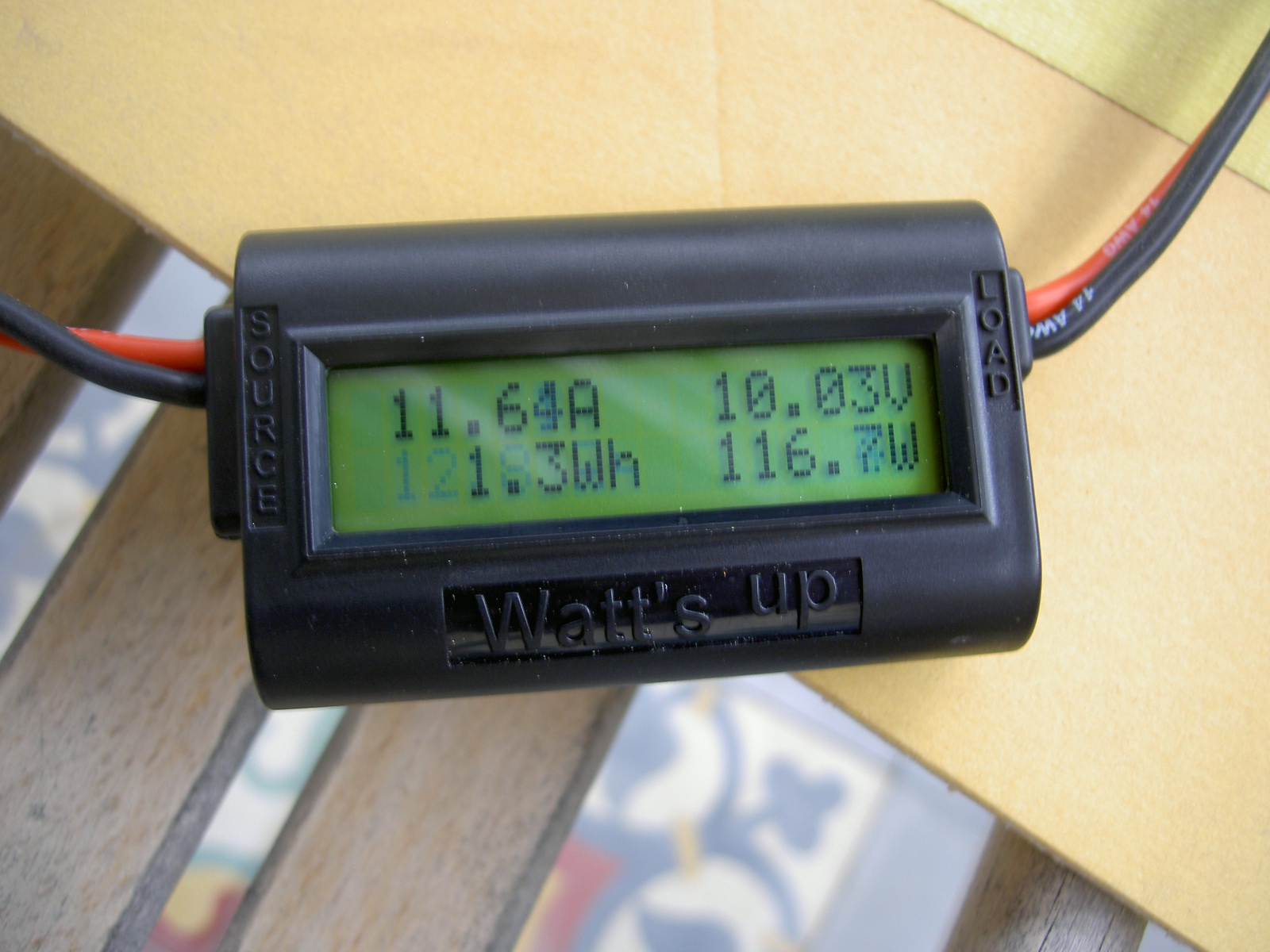

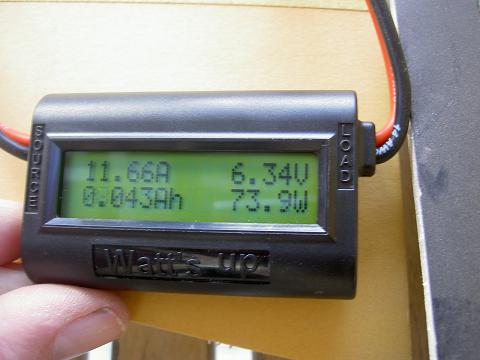

ניתן לראות במצערת מלאה את קריאת ה Whatsup
קובץ מצורף 37378

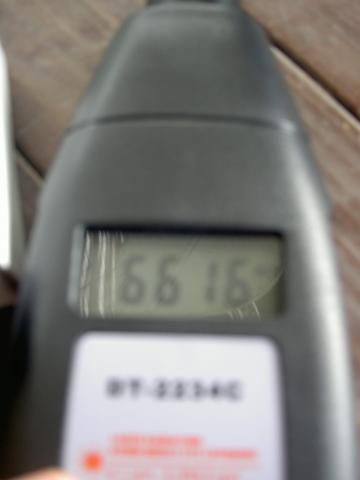

ואת מהירות הסיבוב
קובץ מצורף 37374
לשם בדיקה בוצעה הרצה עם הבקר המקורי
קובץ מצורף 37364
הקריאה על המודד
קובץ מצורף 37377
הורדתי את הבקר וחיברתי אותו למחשב
קובץ מצורף 37362

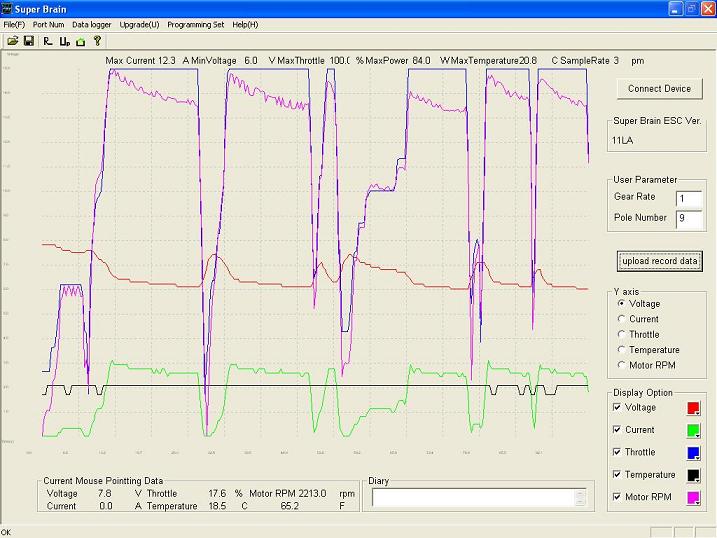

וקיבלתי את מסך הלוגר
קובץ מצורף 37365
הגרף הכחול העליון הוא מצב המצערת
ניתן לבודד את הגרפים השונים
זרם
קובץ מצורף 37366
מתח
קובץ מצורף 37368
RPM
קובץ מצורף 37367
ניתן לראות שקריאת ה RPM גבוהה בהרבה מהקריאה של הטכומטר. 8900 בבקר לעומת 6600 בטכו.
לסיכום, זהו בקר מעניין המאפשר ניתוח נתוני טיסה אבל במקביל יש גם תלונות עליו בפורום RCGroups וכדאי להתעדכן. גם הפידבקים אצל הסיני אינם חד משמעותיים.
איתי
תגובה להודעה: בקר Super Brain 40 Amp של HK
נראה כמו מוצר טוב לזיהוי סוללות עייפות, רק חבל שהוא לא מודד תאים בודדים...
תגובה להודעה: בקר Super Brain 40 Amp של HK
איתי,
נראה לי שהשוני בסל"ד נובע מהזנה שגויה של כמות הקטבים בתוכנה. הבקר סופר את כמות הקומוטציות (החלפות הפאזות) לפרק זמן אבל אינו "מכיר" את המנוע שמחובר אליו. ככל שמספר הקטבים עולה ככה מספר הסיבובים המכאניים יקטן עבור מספר נתון של קומוטציות. תנסה לשחק עם הנתון בתוכנה.
שחר
תגובה להודעה: בקר Super Brain 40 Amp של HK
יופי של סקירה!
אמור להגיע אלי בימים הקרובים... הקדמת אותי ;)
תגובה להודעה: בקר Super Brain 40 Amp של HK
% מצערת זה נתון מעניין וחשוב.
ניראה לי שווה להתעניין , במיוחד בטיסנים חזקים שרוצים להוציא מקסימום זמן סוללה
תגובה להודעה: בקר Super Brain 40 Amp של HK
שחר,
זה המנוע
9 קטבים לפי הספציפיקציות וגם לפי העין, הכל פתוח לרווחה וניתן לספור בלי שום שגיאה :)
העניין הוא שצריך איזה רפרנס ידוע לקבוע האם הטכומטר (הסיני) מדייק או לא :confused:
איתי
תגובה להודעה: בקר Super Brain 40 Amp של HK
ציטוט:
נכתב במקור על ידי
IttaiP
שחר,
זה המנוע
9 קטבים לפי הספציפיקציות וגם לפי העין, הכל פתוח לרווחה וניתן לספור בלי שום שגיאה :)
העניין הוא שצריך איזה רפרנס ידוע לקבוע האם הטכומטר (הסיני) מדייק או לא :confused:
איתי
:confused: :confused: :confused: אופס...
תגובה להודעה: בקר Super Brain 40 Amp של HK
מוצר מעניין, אין גבול לטכנולוגיה, יופי של סקירה. :)
גם בטכומטר יש הגדרת להבים... למרות שנראה לי שהבעיה בהגדרות בבקר/תוכנה.
תגובה להודעה: בקר Super Brain 40 Amp של HK
איתי,
אני חושב שאני מבין את הבלבול. בנתוני המנוע הנתון הוא STATOR POLES = 9 כלומר 3 סטים של שלושת הפאזות. כמות הקטבים נקבעת לפי כמות המגנטים מספר שצריך להיות זוגי. ע"פ נתוני המנוע ישנם 12 מגנטים כלומר 6 קטבים. תנסה להזין בתוכנה 6 במקום 9 ותן דיווח.
שחר
2 קבצים מצורפים
תגובה להודעה: בקר Super Brain 40 Amp של HK
קבל קריאה חדשה של הבקר
6 קטבים:
קובץ מצורף 37523
סל"ד מעל 12000

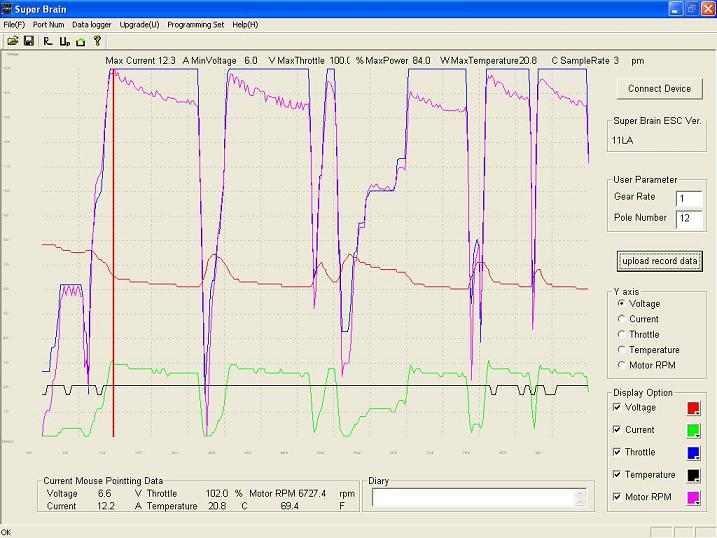

12 קטבים:
קובץ מצורף 37524
סל"ד באיזור ה 6700
מישהו יכול לתת הסברים?
השינוי בגרפים הוא רק בקריאת המהירות.
מצב של קביעת 12 קטבים בתוכנה נותן ערך קרוב לקריאת הטכומטר.
תגובה להודעה: בקר Super Brain 40 Amp של HK
איתי,
השינוי יהיה אך ורק בתרגום של מספר הקומוטציות (או סיבובים חשמליים) לסיבובים מכאניים.
יש לך אופציה להחליף מנוע ולהזין את מספר המגנטים שלו לתוכנה ולאמת שוב עם הטכומטר?
נראה שמדובר באי דיוק של המונח קוטב ומגנט בתוכנה.
שחר
