בקר Super Brain 40 Amp של HK

[IttaiP]

הסיני הוסיף לבקרים את בקרי ה Super brain המאפשרים קבלת נתוני טיסה בחיבור למחשב.

יש כאלו לזרמים יותר גבוהים, אני קניתי את זה של ה 40 אמפר לבדיקה אחרי שהתוודעתי לבקרי castel creation הנותנים את אופציית הלוג.

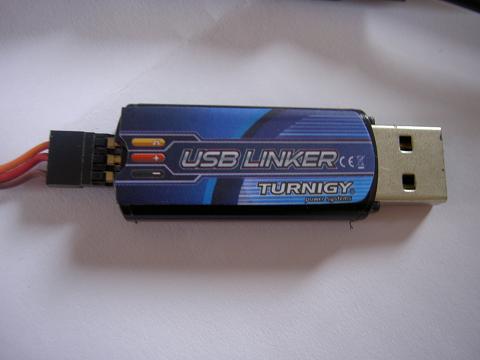

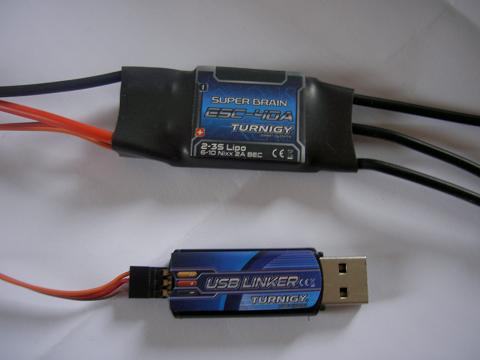

הבקר מגיע לבדו ויש לקנות עבורו את מתאם ה USB

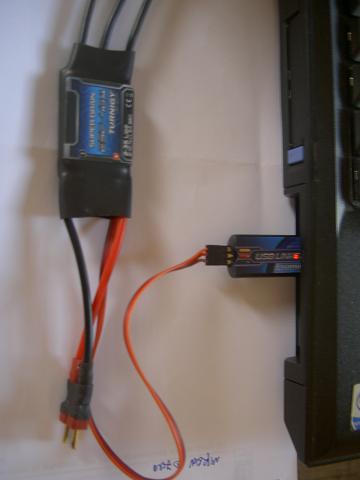

הבקר מתחבר למתאם בקונקטור המקלט
באתר הרכיב אצל HK יש הורדה של התוכנה המנהלת את הבקר.

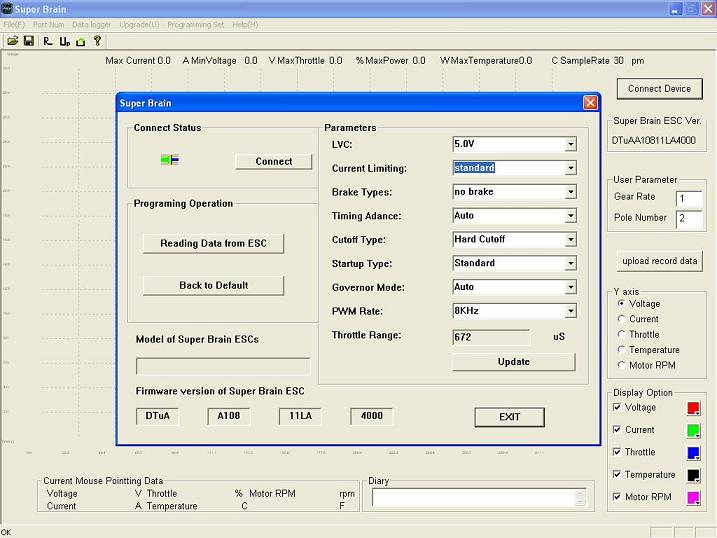

חיבור ראשוני, הורדת נתוני הבקר וביצוע setup

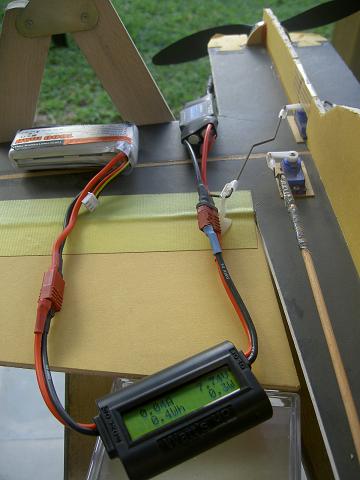

התקנתי את הבקר על טיסן אקסטרא במקום בקר קיים

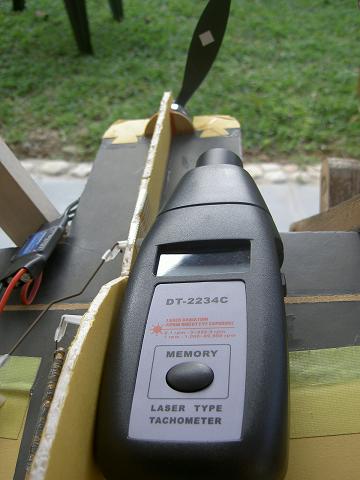

למערכת מחובר מודד Whatsup ומהירות הסיבוב נמדדה על ידי טכומטר לייזר מהסיני

ניתן לראות את נקודת הלייזר על הפרופלור

הסוללה המחוברת בת שני תאים 1600mA המנוע הוא פעמון TowerPro 2408-21 בעל 9 פולים

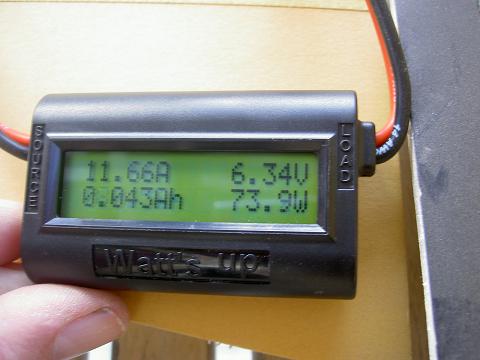

ניתן לראות במצערת מלאה את קריאת ה Whatsup

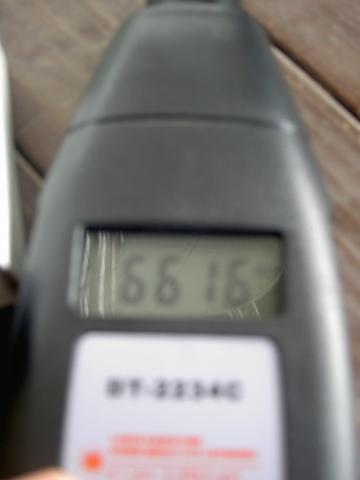

ואת מהירות הסיבוב

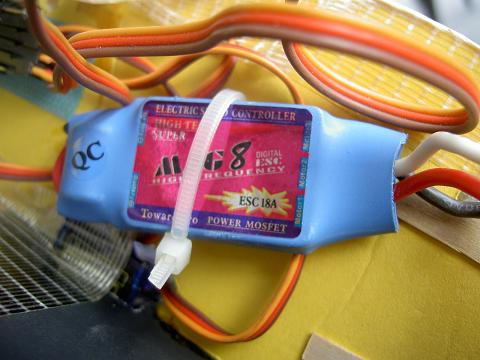

לשם בדיקה בוצעה הרצה עם הבקר המקורי

הקריאה על המודד

הורדתי את הבקר וחיברתי אותו למחשב

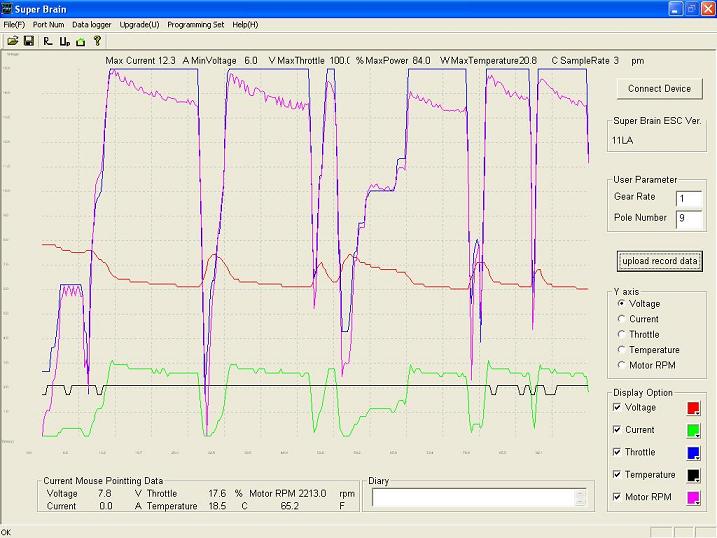

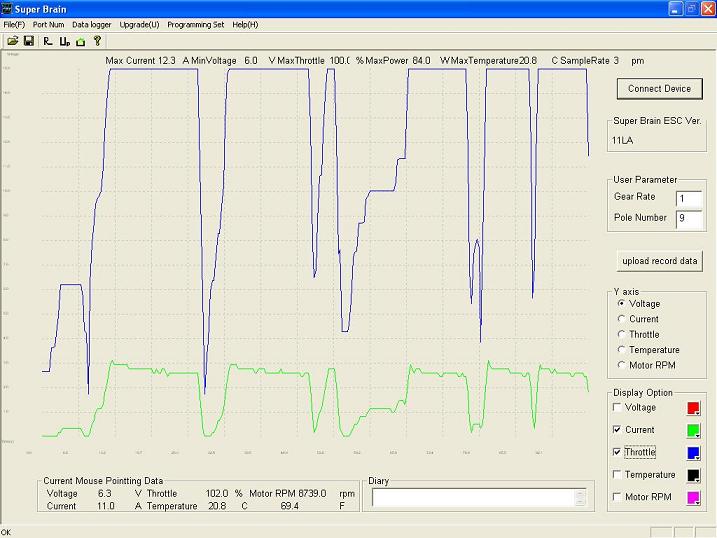

וקיבלתי את מסך הלוגר

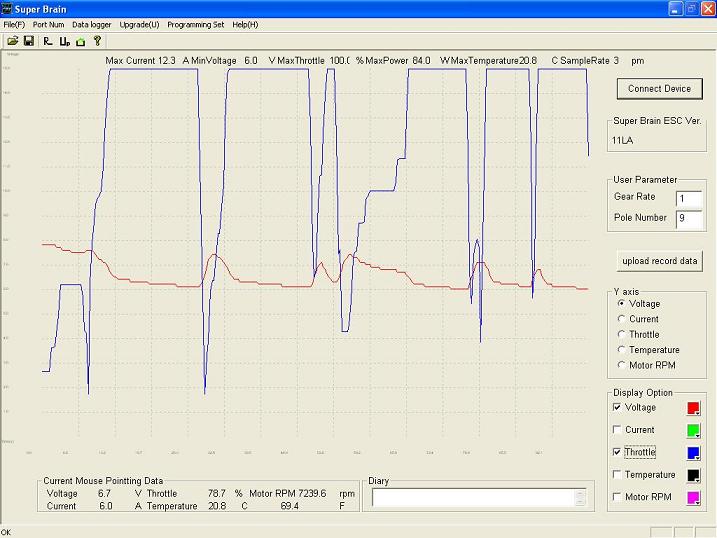

הגרף הכחול העליון הוא מצב המצערת
ניתן לבודד את הגרפים השונים
זרם

מתח

RPM

ניתן לראות שקריאת ה RPM גבוהה בהרבה מהקריאה של הטכומטר. 8900 בבקר לעומת 6600 בטכו.

לסיכום, זהו בקר מעניין המאפשר ניתוח נתוני טיסה אבל במקביל יש גם תלונות עליו בפורום RCGroups וכדאי להתעדכן. גם הפידבקים אצל הסיני אינם חד משמעותיים.

איתי

[אייל שפירא]

נראה כמו מוצר טוב לזיהוי סוללות עייפות, רק חבל שהוא לא מודד תאים בודדים...

[ShaharBD]

איתי,

נראה לי שהשוני בסל"ד נובע מהזנה שגויה של כמות הקטבים בתוכנה. הבקר סופר את כמות הקומוטציות (החלפות הפאזות) לפרק זמן אבל אינו "מכיר" את המנוע שמחובר אליו. ככל שמספר הקטבים עולה ככה מספר הסיבובים המכאניים יקטן עבור מספר נתון של קומוטציות. תנסה לשחק עם הנתון בתוכנה.

שחר

[erazz]

יופי של סקירה!

אמור להגיע אלי בימים הקרובים... הקדמת אותי

[T_A]

% מצערת זה נתון מעניין וחשוב.
ניראה לי שווה להתעניין , במיוחד בטיסנים חזקים שרוצים להוציא מקסימום זמן סוללה

[IttaiP]

שחר,

זה המנוע
9 קטבים לפי הספציפיקציות וגם לפי העין, הכל פתוח לרווחה וניתן לספור בלי שום שגיאה
העניין הוא שצריך איזה רפרנס ידוע לקבוע האם הטכומטר (הסיני) מדייק או לא

איתי

[ShaharBD]

שחר,

זה המנוע
9 קטבים לפי הספציפיקציות וגם לפי העין, הכל פתוח לרווחה וניתן לספור בלי שום שגיאה
העניין הוא שצריך איזה רפרנס ידוע לקבוע האם הטכומטר (הסיני) מדייק או לא

איתי

אופס...

[ZvikaF]

מוצר מעניין, אין גבול לטכנולוגיה, יופי של סקירה.
גם בטכומטר יש הגדרת להבים... למרות שנראה לי שהבעיה בהגדרות בבקר/תוכנה.

[ShaharBD]

איתי,

אני חושב שאני מבין את הבלבול. בנתוני המנוע הנתון הוא STATOR POLES = 9 כלומר 3 סטים של שלושת הפאזות. כמות הקטבים נקבעת לפי כמות המגנטים מספר שצריך להיות זוגי. ע"פ נתוני המנוע ישנם 12 מגנטים כלומר 6 קטבים. תנסה להזין בתוכנה 6 במקום 9 ותן דיווח.

שחר

[IttaiP]

קבל קריאה חדשה של הבקר

6 קטבים:

סל"ד מעל 12000
12 קטבים:

סל"ד באיזור ה 6700

מישהו יכול לתת הסברים?
השינוי בגרפים הוא רק בקריאת המהירות.
מצב של קביעת 12 קטבים בתוכנה נותן ערך קרוב לקריאת הטכומטר.

[ShaharBD]

איתי,

השינוי יהיה אך ורק בתרגום של מספר הקומוטציות (או סיבובים חשמליים) לסיבובים מכאניים.
יש לך אופציה להחליף מנוע ולהזין את מספר המגנטים שלו לתוכנה ולאמת שוב עם הטכומטר?
נראה שמדובר באי דיוק של המונח קוטב ומגנט בתוכנה.

שחר

[IttaiP]

החלפתי מנוע ל turnigy 2830 1050Kv עם פרופלור 9X6 סוללה 2200-3S
למנוע על פי העין 12 קטבים וזה הערך ששמתי בתוכנה.
הקריאות לפניכם:
Whatsup:

קריאת טכומטר:

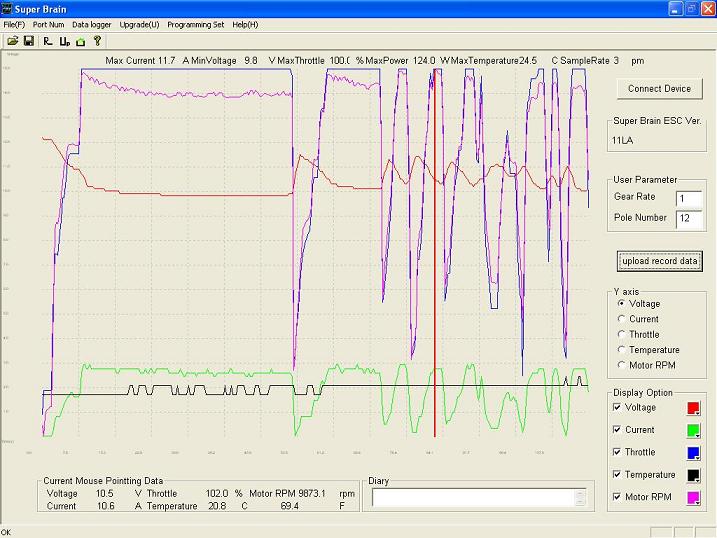

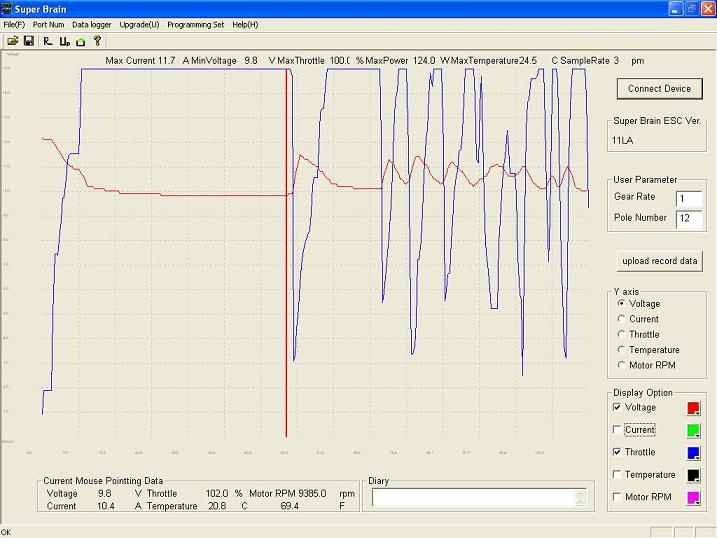

מוניטור כללי של הבקר:

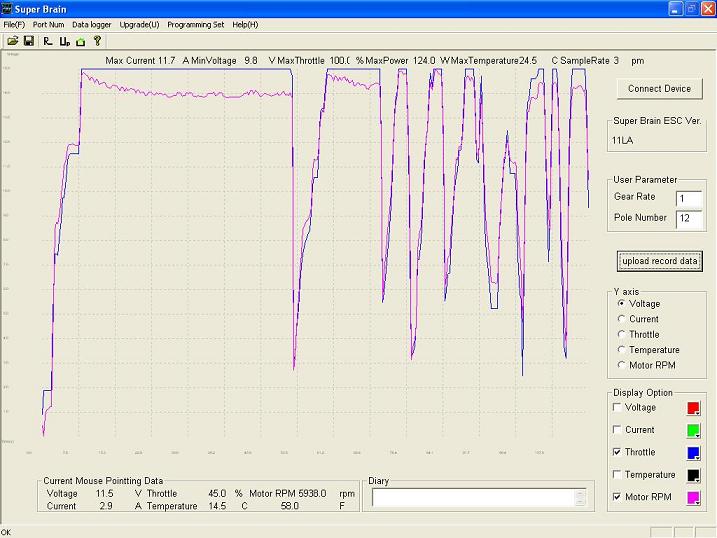

סל"ד:

קריאה מכסימאלית 9873
זרם:

מתח:


ההפרש בקריאת הסל"ד כאן הוא בין 8475 בטכו לעומת 9873 בנתוני הבקר.

איתי
