מטען Turnigy Accucel-6 פגום

רכשתי מטען מטען Turnigy Accucel-6 חדש, בנוסף לאחד שכבר יש לי.
לצערי הוא הגיע "פגום". הוא לא מתפקד היטב.
הבעיה מתרחשת במצב של טעינת ליפו (או גם שאר סוגים, כרגע זה מה שבדקתי).
ניתן לראות שהמטען מזהה מתח משתנה על התאים, ז"א שהוא מזהה מתח תאים קופץ ואפילו יורד לאפס...דבר שכמובן אינו נכון,המתח על הבטריה תקין ורציף.
עקב הזיהוי שלו, הוא מוריד את זרם הטעינה, ואף מפסיק את הטעינה לחלוטין. בקיצור שלחו לי מטען מקולקל.

פתחתי את המטען אך לא זהיתי שום רכיב מקולקל.

מבקש את עצתכם מה לעשות ? להחזיר להוביקינג ?

http://www.youtube.com/watch?v=APpKaIQhatI

זה תמיד קורה באותו תא? בכל התאים?

תמיד בתא 1, והוא מפצה (מוסיף) על המתח שנופל בתא 1 לטובת תא 2....תא 3 תקין

אני מניח שבדקת יותר מסוללה אחת. זה קורה גם עם סוללות בנות מספר שונה של תאים? נשמע כמו מגע רופף של הבאלנסר. תבדוק אם הפין בכניסה למטען לא עקום קצת, או שקוע.

סוללה 2 תאים - תקין.
סוללה 6 תאים =2 סוללות 3 תאים שמחוברות עם מפצל - תקין.
סוללת 3 תאים---לא !

גם אני חשבתי שבטח אחד המגעים של הפינים לא תקין...בדקתי מפנים, לא ראיתי משהו מחשיד.

פתח את נמטען ובכרטיס של הבלאנסר ישנו לוח קטן שאליו מתחבר הקונקטור של הבלאנסר ואם תשים לב טוב טוב תמצא שעל הלוח ישנם מוליכים קטנים.אחד מהם יש בו נתק..אם יש נתק תשפשף את הציפוי שיש על המוליכים ותלחים בניהם.היה לי מקרה כזה ותיקנתי ללא בעיה ועובד כבר שנה בלי בעיה.

אז הבעיה רק בחיבור שקע שלושה תאים? תבדוק את הפין מבחוץ, ואז תעבור (שוב?) על המוליך במעגל המודפס, אם אפשר לראות אותו. שים-לב גם להלחמות לאורך הנתיב ובקצותיו. ואם זה לא ברור מאליו - המטען *חייב* להיות מנותק מההזנה בזמן הבדיקה.

הייתה לי בדיוק את אותה הבעייה, לאחר חוסר שימוש מוחלט של כמה חודשים מכוון שחשבתי שהחזיר נשמתו לבורא ניסיתי סתם להפעיל ו....פלא חזר לתפקד כאילו לא קרה כלום:confused:

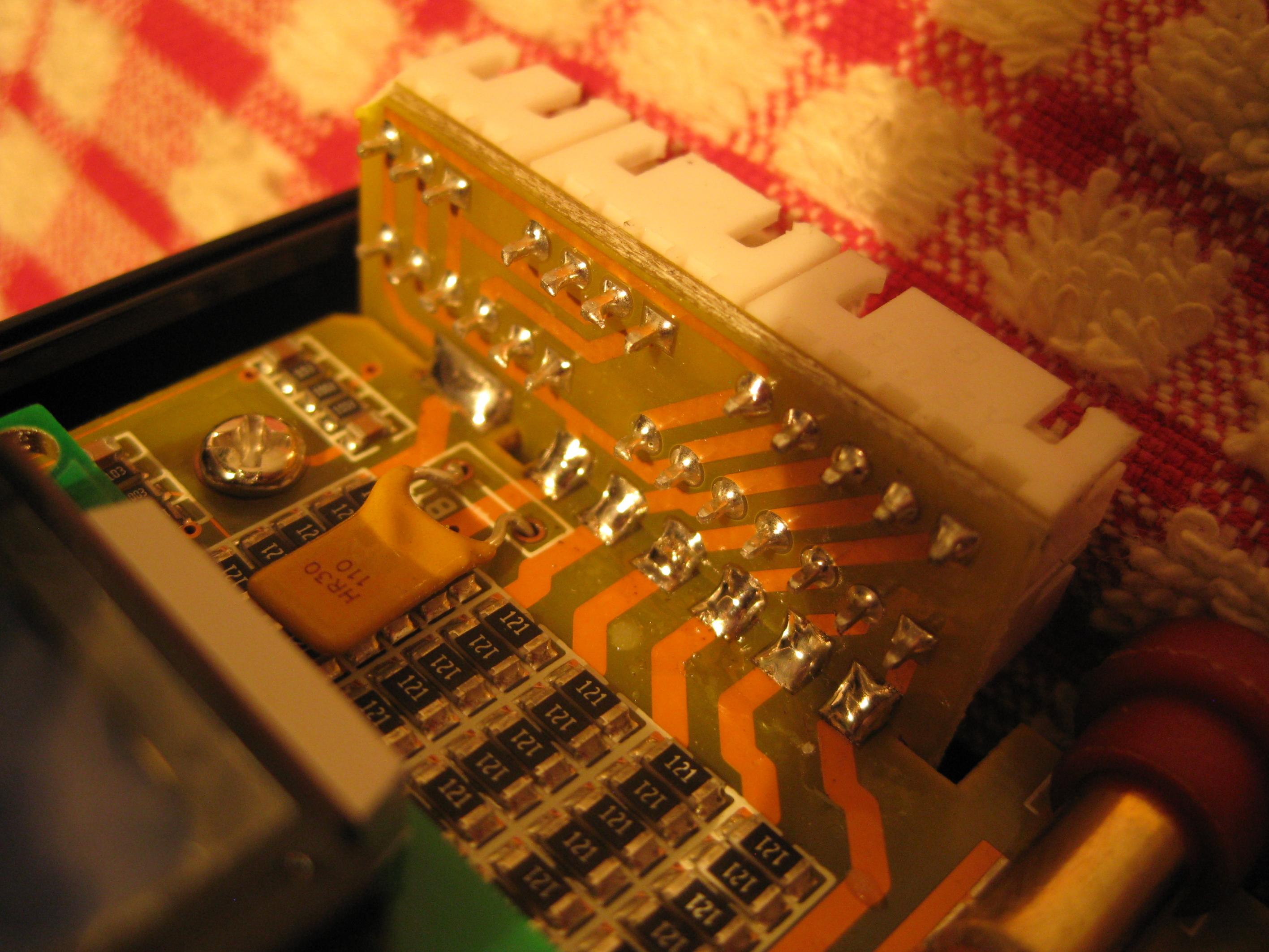

קובץ מצורף 48613לי זה נראה תקין, ולכם ?
קובץ מצורף 48612

אני לא מצליח לראות בתמונה את המוליך של תא מספר 1 בחיבור לשלושה תאים - הוא לא מהצד השני של המעגל המודפס?

כן רואים שחסר מוליך.אולי כדיי לעשות גשר בין תא אחד של הבלאנסר של ה 3 תאים לתא הראשון של ה2 תאים

הנגד הרביעי משמאל נראה שבור המ"ס שלו זה 1003.ממש רואים את הסדק.

חיים, אני ממש לא מצליח לראות על מה אתה מדבר, אני אשמח עם תוריד את התמונה, תסמן בצייר ותעלה בחזרה...תודה :o

מה שאני מצאתי שפין מספר 2 בקונקטור של ה 3 תאים לא קשור מחובר לכלום... אני חושב על לחבר אותו לפין 2 בקונקטור סמוך.
אני מתקשה להאמין שיש טעות במעגל המודפס, אולי יש חיבור מהצד השני של המעגל, אך לפי המדידות הפין לא קשור לכלום.
קובץ מצורף 48614

על "החיבור החסר" הזה דיברתי - הוא כנראה מהצד השני של המעגל המודפס (כמו החיבור של תא מספר 2 - גם הוא לא ממש הולך למטען עצמו בצד הזה, אלא לפין המתאים במחברים ל-2 ול-5 תאים). אי-אפשר לראות מה קורה שם? אתה אמור למדוד "קצר" בינו לבין הפין המתאים (כלומר השני) במחברים האחרים.

כן, עברתי עם רב מודד על כל החיבורים.כולם תקינים פרט אילו. אני אחבר וראה מה קורה.:p

באמת נראה שהפין שמוקף בעיגול לא מחובר לשום דבר...
אם הוא באמת לא מחובר לכלום, מוזר בכלל שהמדידה לפעמים עובדת ולפעמים לא. הייתי מצפה שיהיה כשלון מוחלט בקריאת מתח התא.
יתכן באמת שהחיבור שלו למעגל נמצא מהצד השני.
בדוק במטען התקין, אם גם שם נראה המעגל בדיוק ככה.

חיים התכוון לנגד שמסומן בחץ - נראה כאילו שהוא סדוק - יש פס חום על ההלחמה. אי-אפשר לדעת בוודאות מהתמונה. תבדוק את זה מקרוב.

;):cool:;):cool:;):cool:;):cool:;):cool:;):cool:;) :cool:;):cool:
יפה מאוד חברים. אכן הבעיה היא שהפין המדובר לא היה מחובר לכלום.
חיברתי אותו עם פין "מקביל" בחיבור של 2 תאים, ואכן המטען עבד כמו שצריך.
מחר אלחים את הפין עם חוט.

אגב, המטען הזה הוא בגרסה חדשה יותר והלוח שלו שונה במקצת מהקודם.

אך, ברגעים כאלה זה ממש כיף שיש קהילה כזאת
תודה רבה על העזרה מכולם.

שמחנו לעזור.
:)

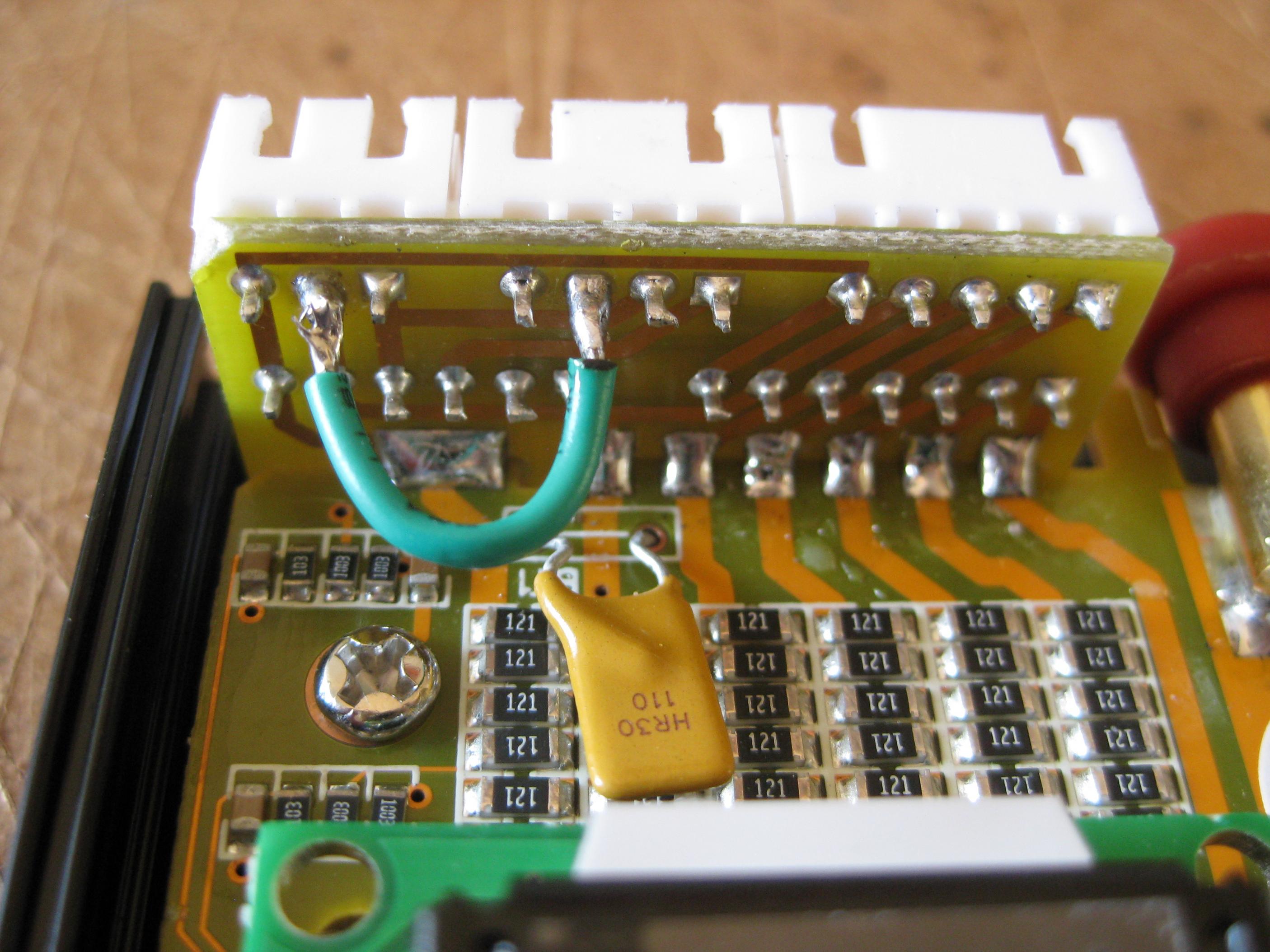

כך נראה התיקון :
קובץ מצורף 48618

האם אתם יודעים אולי מאיפה אפשר להוריד סרטוט חשמלי של המטען ?

בהחלט שמחנו לעזור.בשביל זה אנחנו פה.
