רחפן כשר לפסח - רחפן ה FPV החדש שלי
היי,
אחרי הריסוק של רחפן ה FPV האמיץ שלי ששירת אותי נאמנה שנה-שנתיים חשבתי לעצמי מה אני רוצה? אז.. זה אומר צילום HD (כדי לתפוס ב HD את המפגש הבא שלי עם ישראל אסוולין :o), זמן שהיה ארוך יותר ושלדה\פרופים קשיחים יותרץץ כל הדבר הזה הוביל אותי לבניה הבאה. היא התחילה בקניית שלדת הקרבון מהסיני שאישית מאוד התאכזבתי ממנה, ממש. היא שמנה, לא סימטרית, חלשה ונראית רע - בקיצר אל תצאו איתה: http://www.hobbyking.com/hobbyking/s...ter_Frame.html
http://www.hobbyking.com/hobbyking/s...alog/22397.jpg
http://www.hobbyking.com/hobbyking/s...og/22397-3.jpg

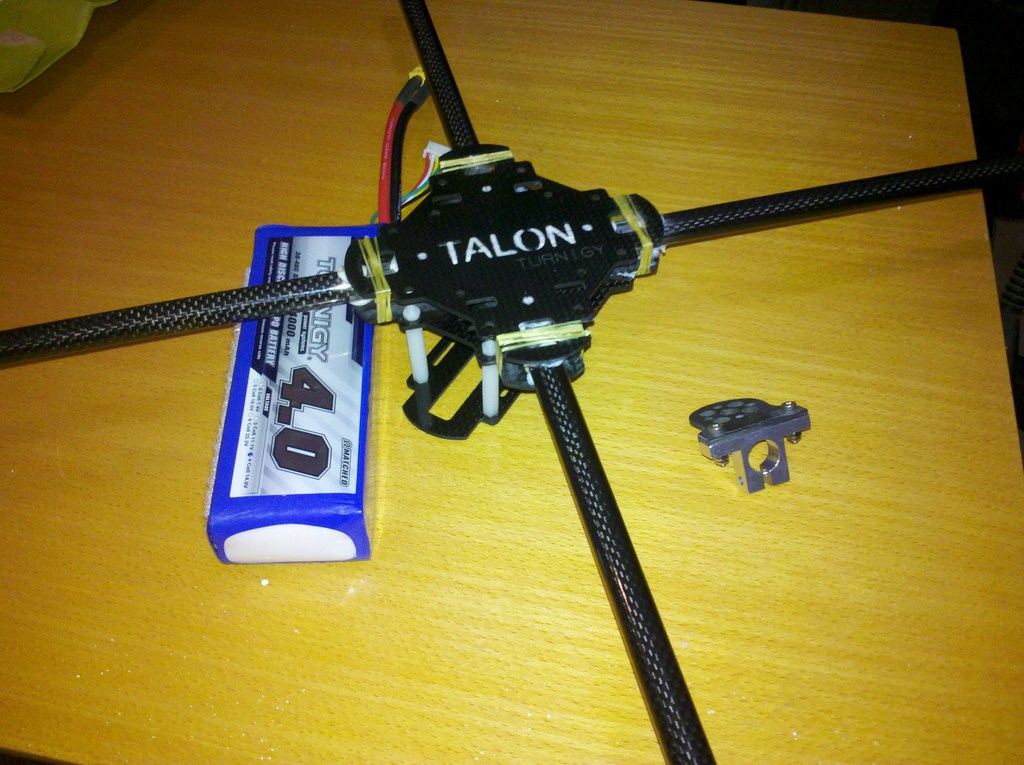

קניתי 2 כאלו כדי לבנות עם חבר ושנינו התאכזבנו, הוא בכלל התייאש והחליט לבנות לבד מאפס, אני לקחתי את 2 השלדות ובניתי מהן רחפן אחד. התוצאה יצאה טוב מאוד.

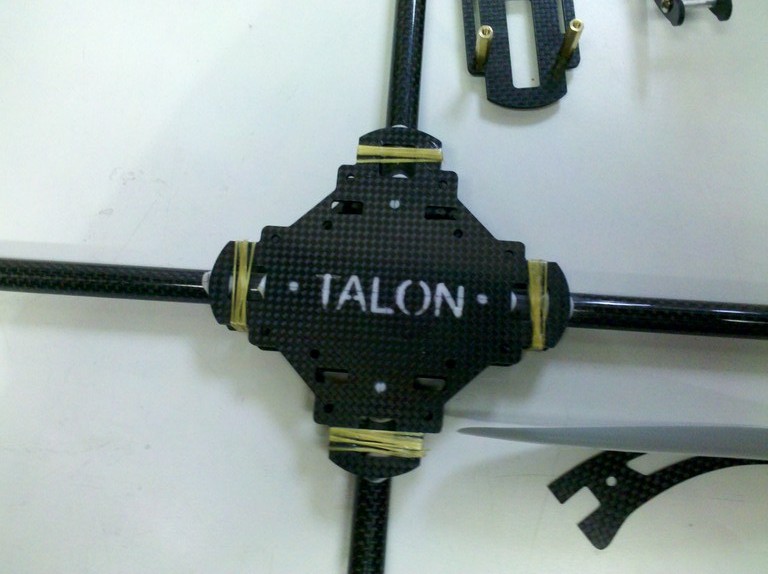

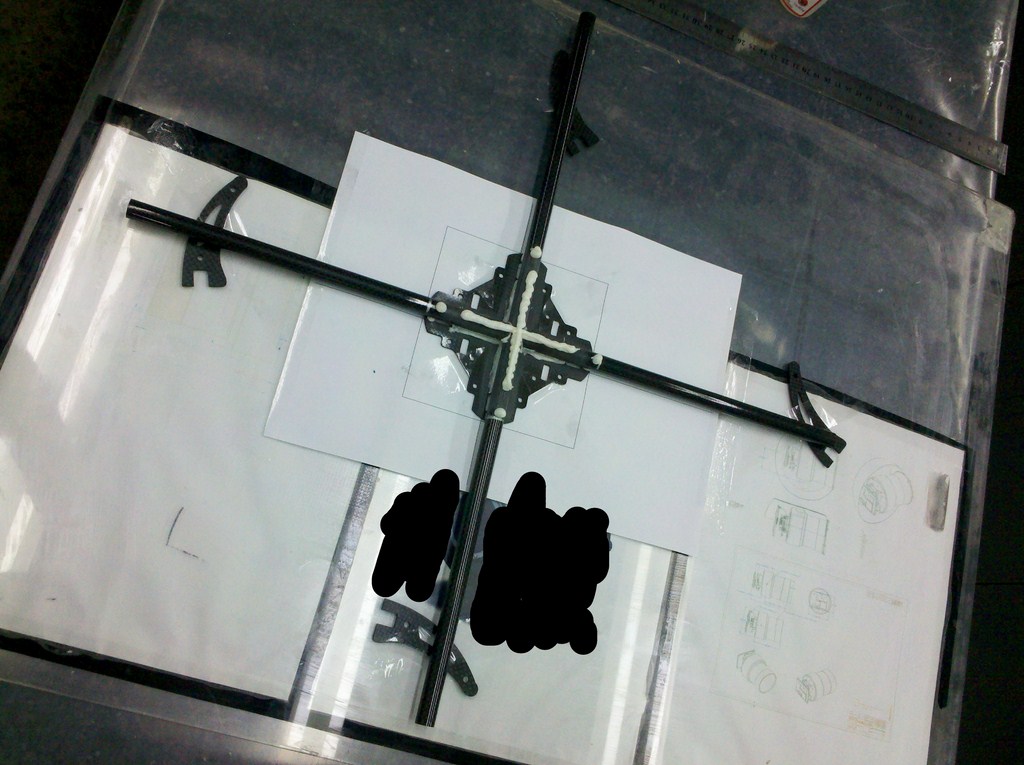

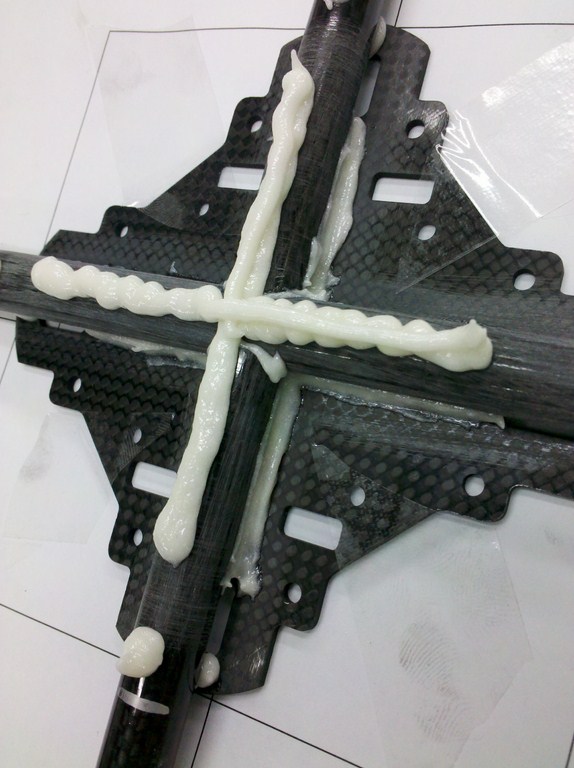

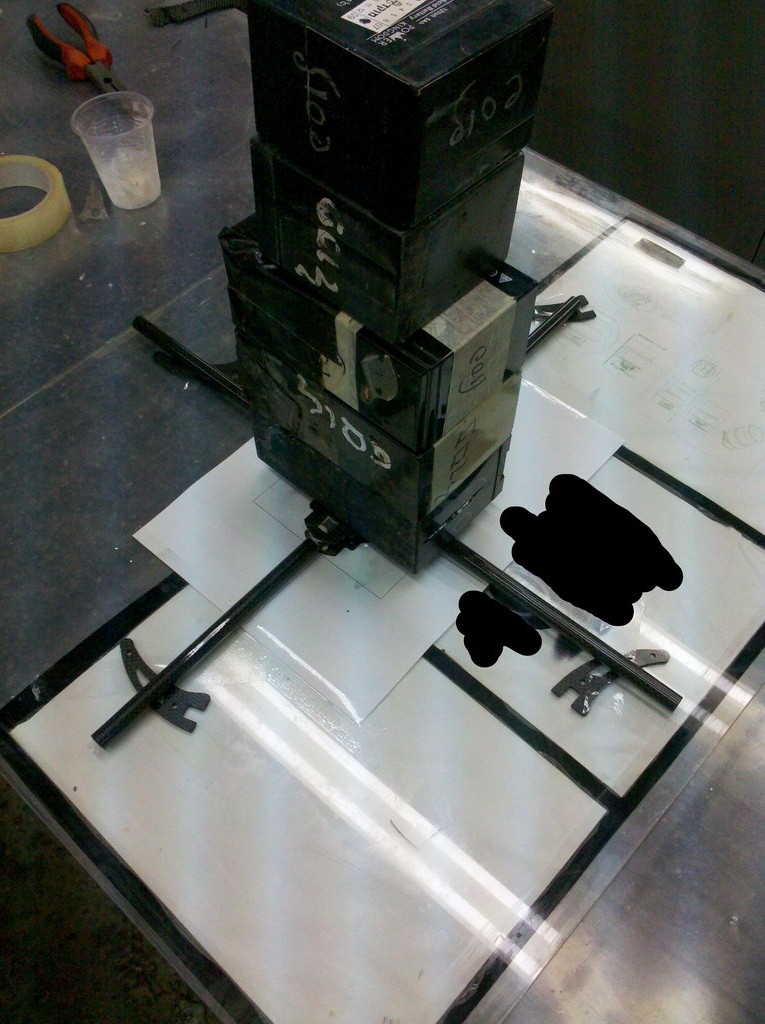

לקחתי את 2 הפלחים המרכזיים, השתמשתי ברגליות כדי ליצור הגבהה שאותה כיוונתי עם הדפסת נייר, הדבקתי עם דבר מבני וחיזקתי בעצת חבר עם חוט קוולר.

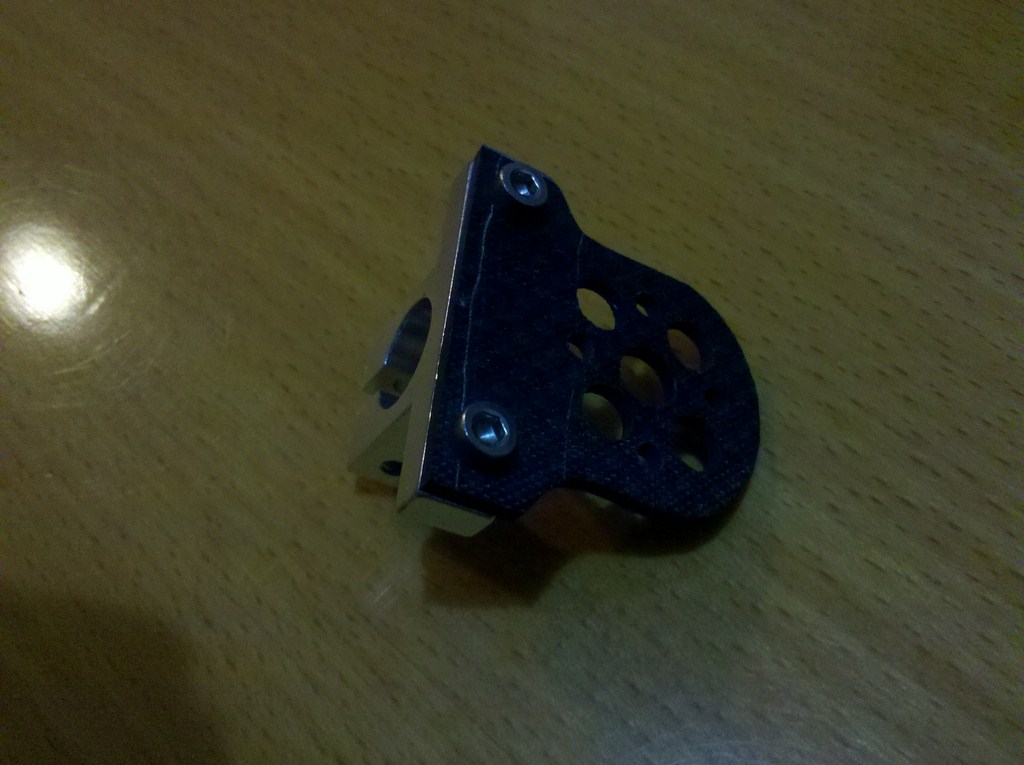

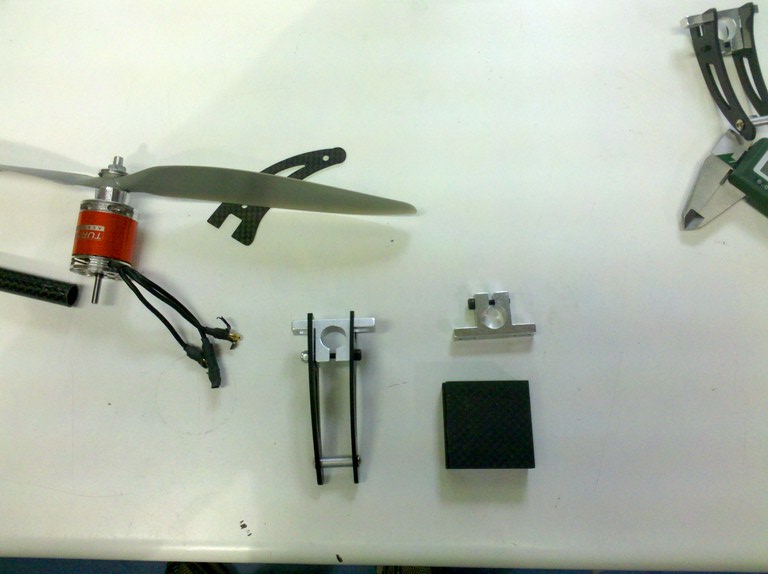

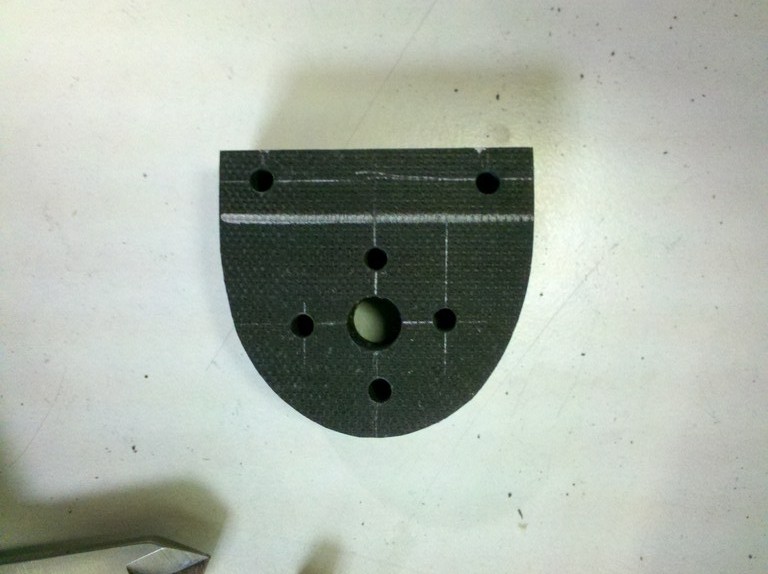

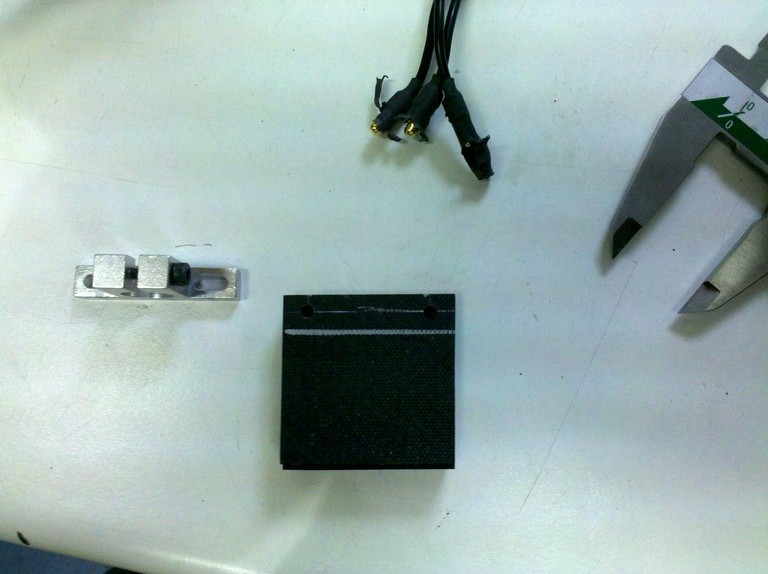

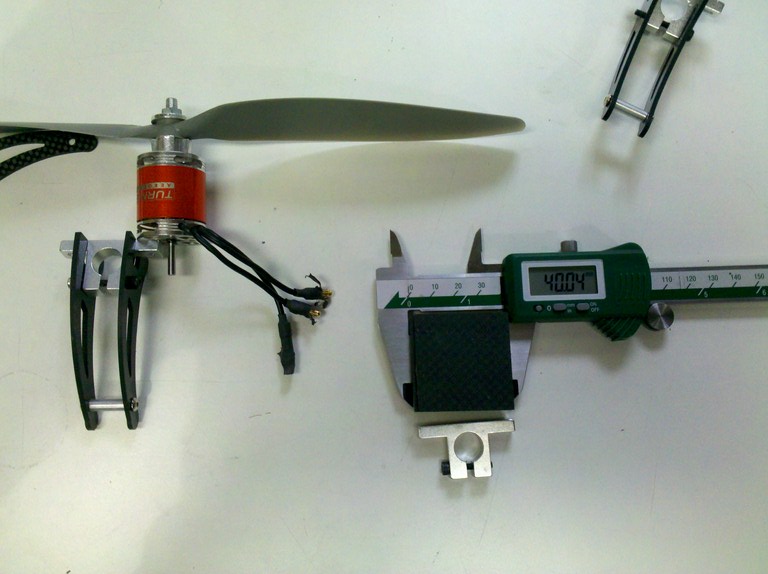

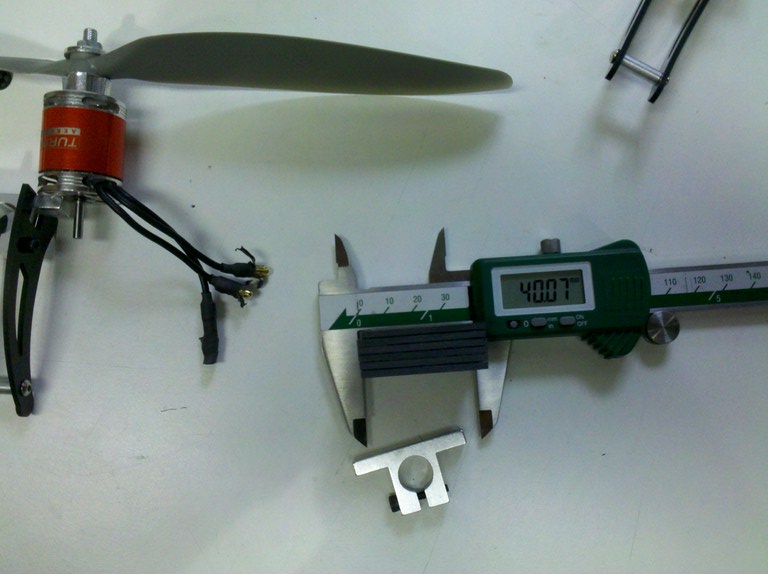

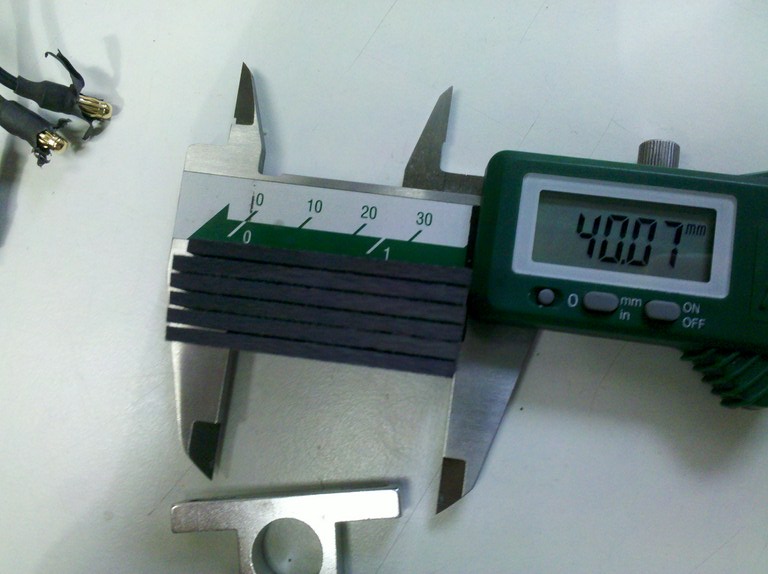

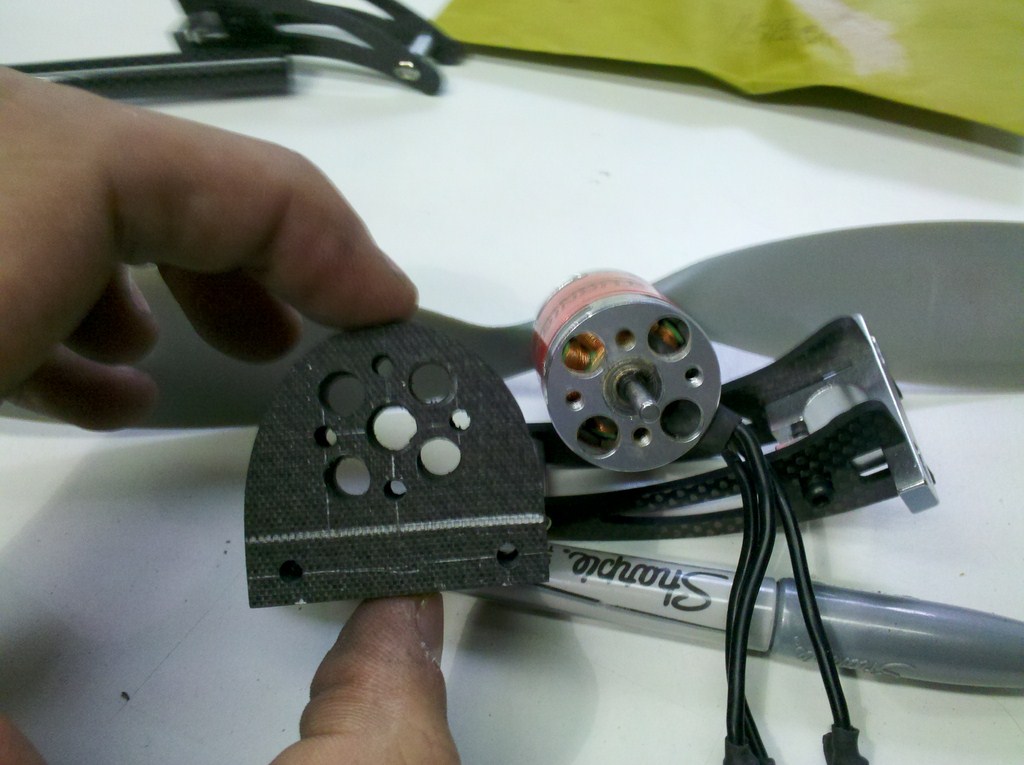

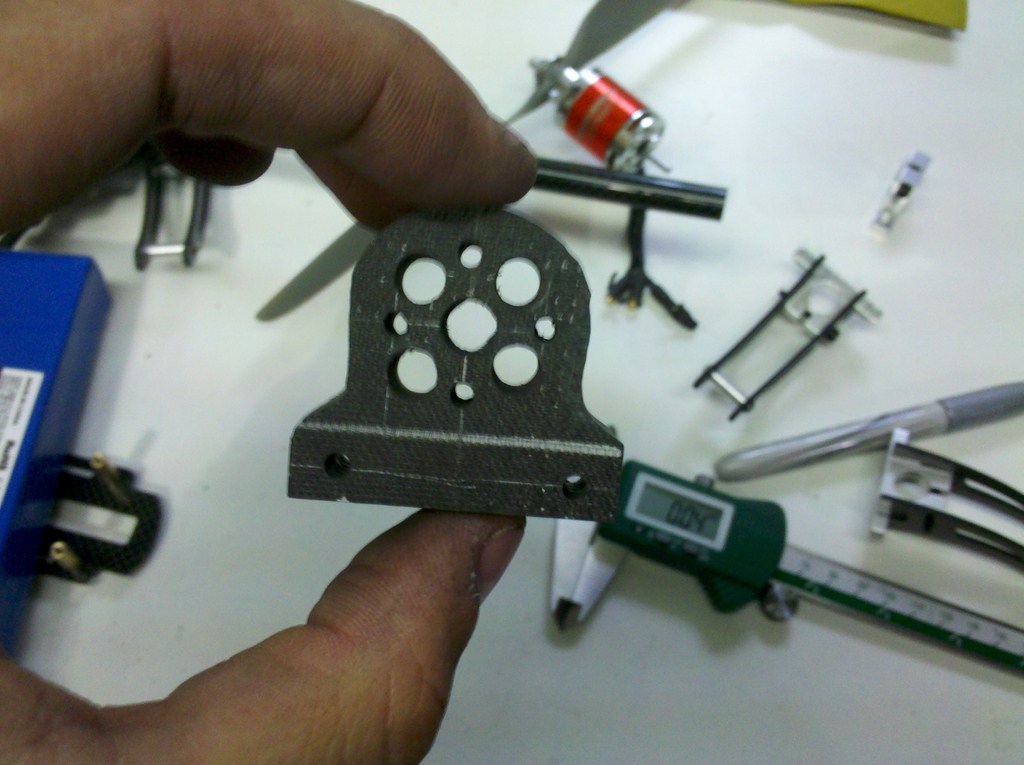

בניתי גם מתאמים למנועים כדי שאוכל להחליפם כשארצה. ה SETUP המיועד הוא פרופ 10" קרבון 4 תאים.
קובץ מצורף 65306
קובץ מצורף 65307
קובץ מצורף 65308
קובץ מצורף 65314
קובץ מצורף 65316
קובץ מצורף 65315
קובץ מצורף 65309
קובץ מצורף 65310
קובץ מצורף 65311
קובץ מצורף 65312
קובץ מצורף 65313
קובץ מצורף 65318
קובץ מצורף 65317
קובץ מצורף 65319
קובץ מצורף 65320
קובץ מצורף 65321
קובץ מצורף 65322
קובץ מצורף 65323

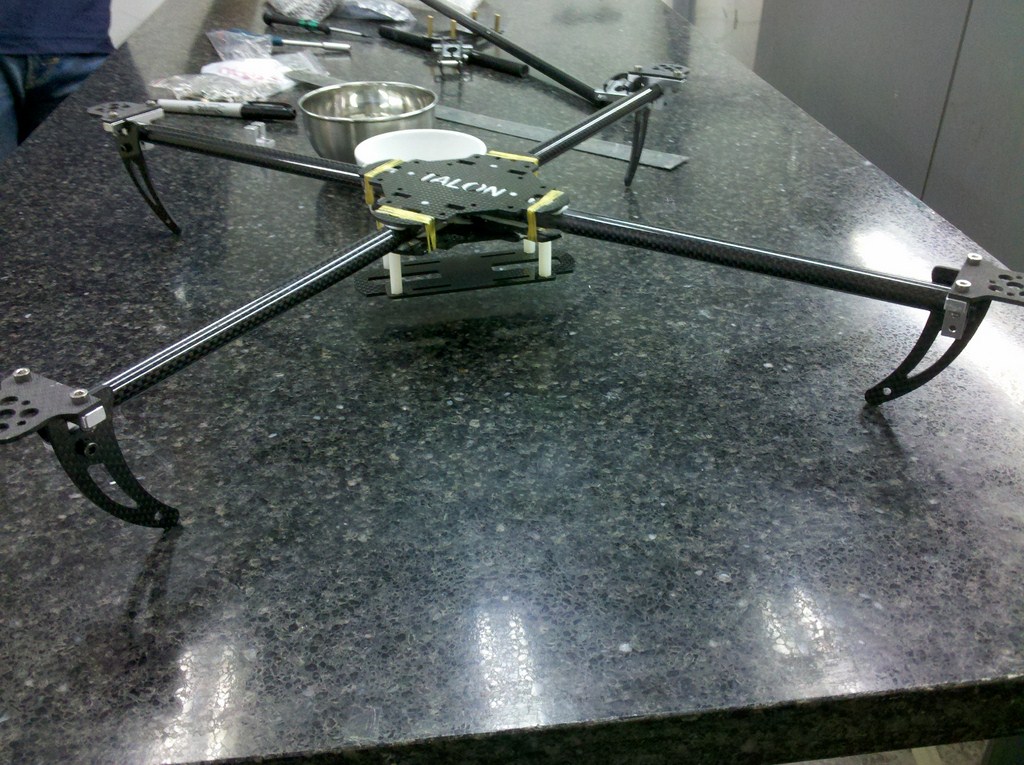

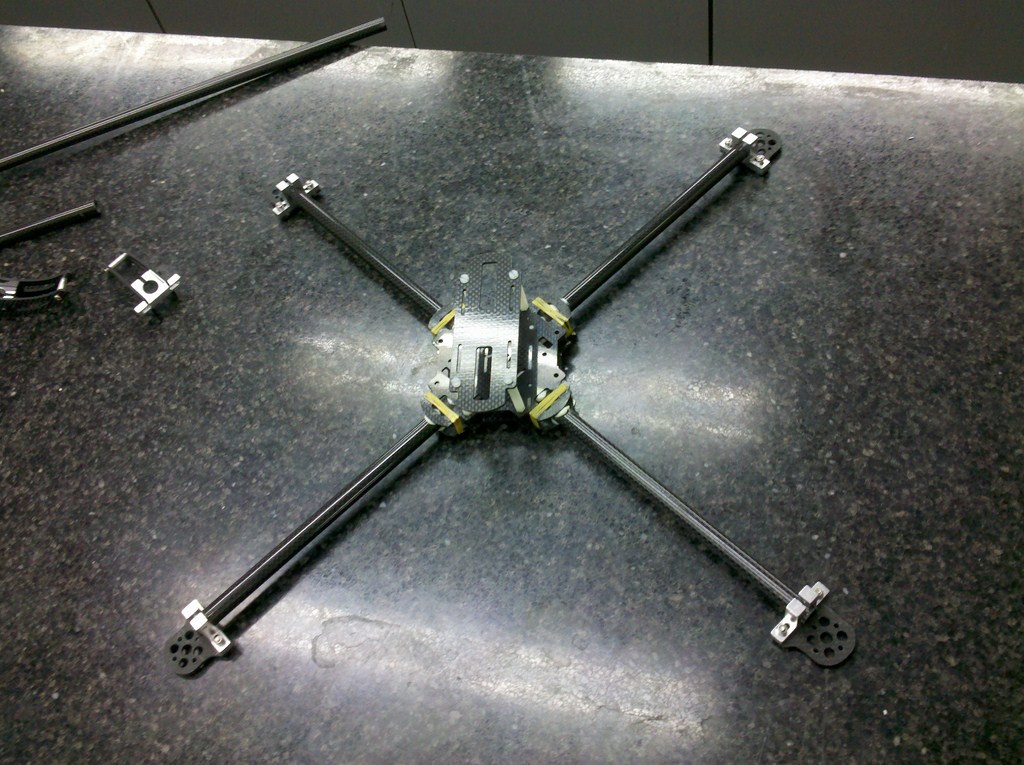

פה פילסתי את הרחפן על שולחן גרנית כדי שכל תושבות המנועים יהיו מקבילות
קובץ מצורף 65324
קובץ מצורף 65326

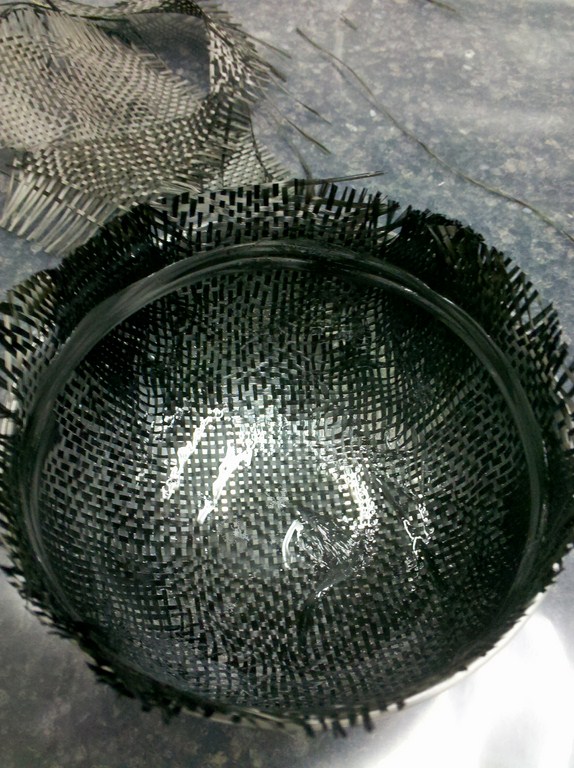

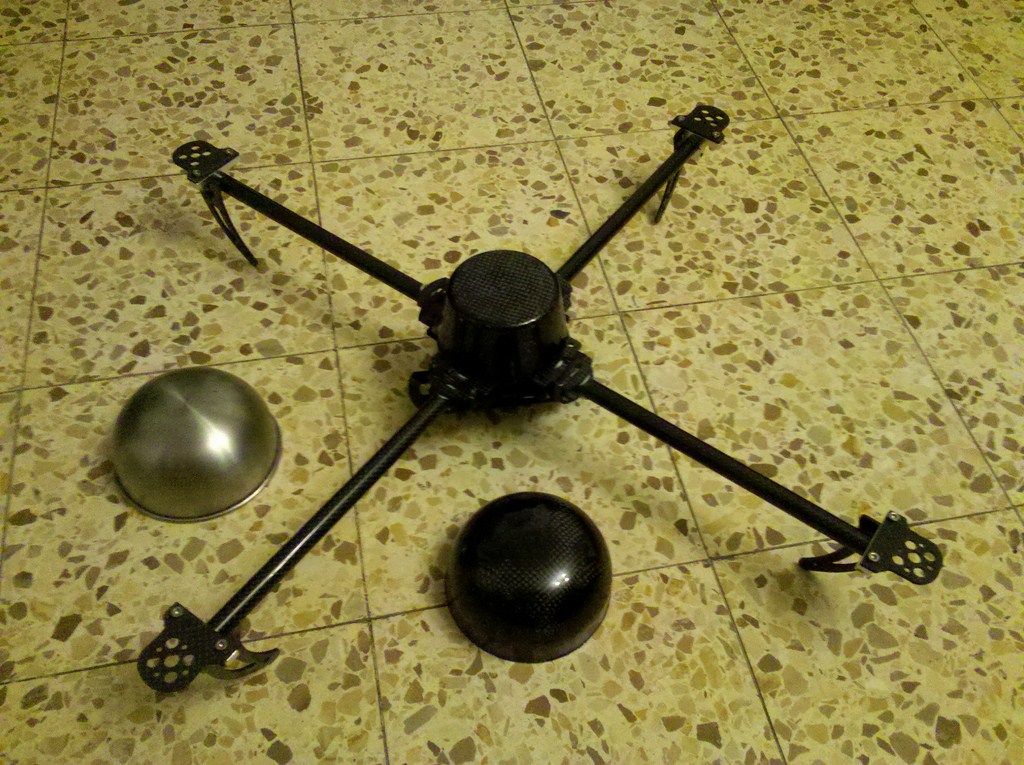

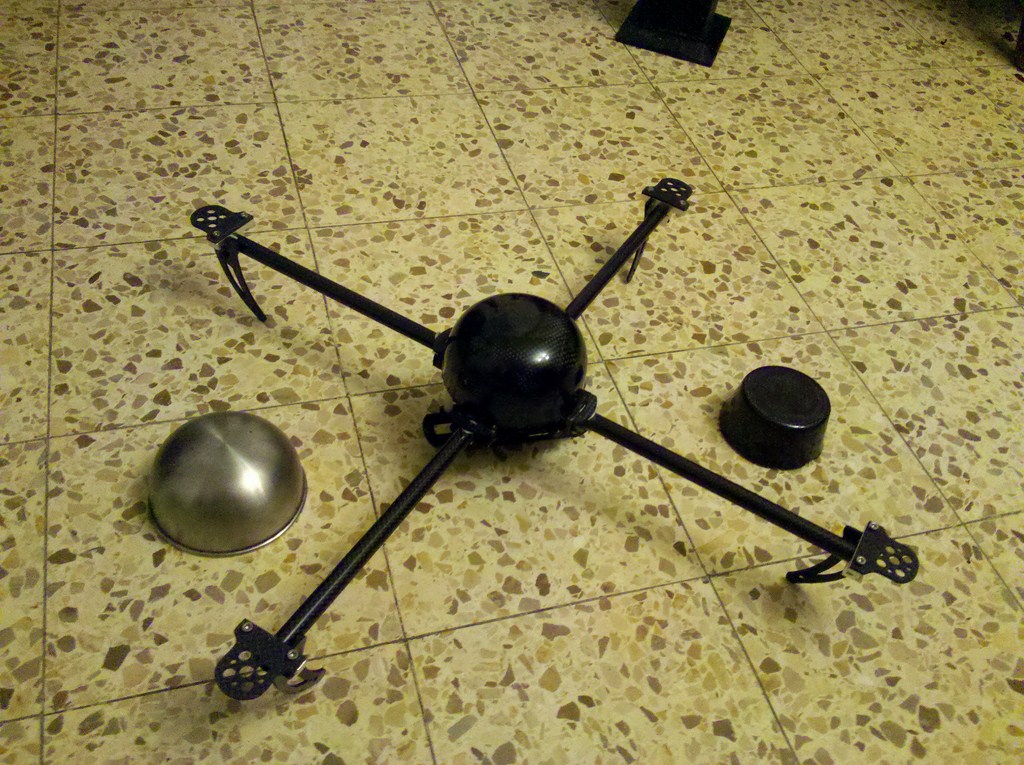

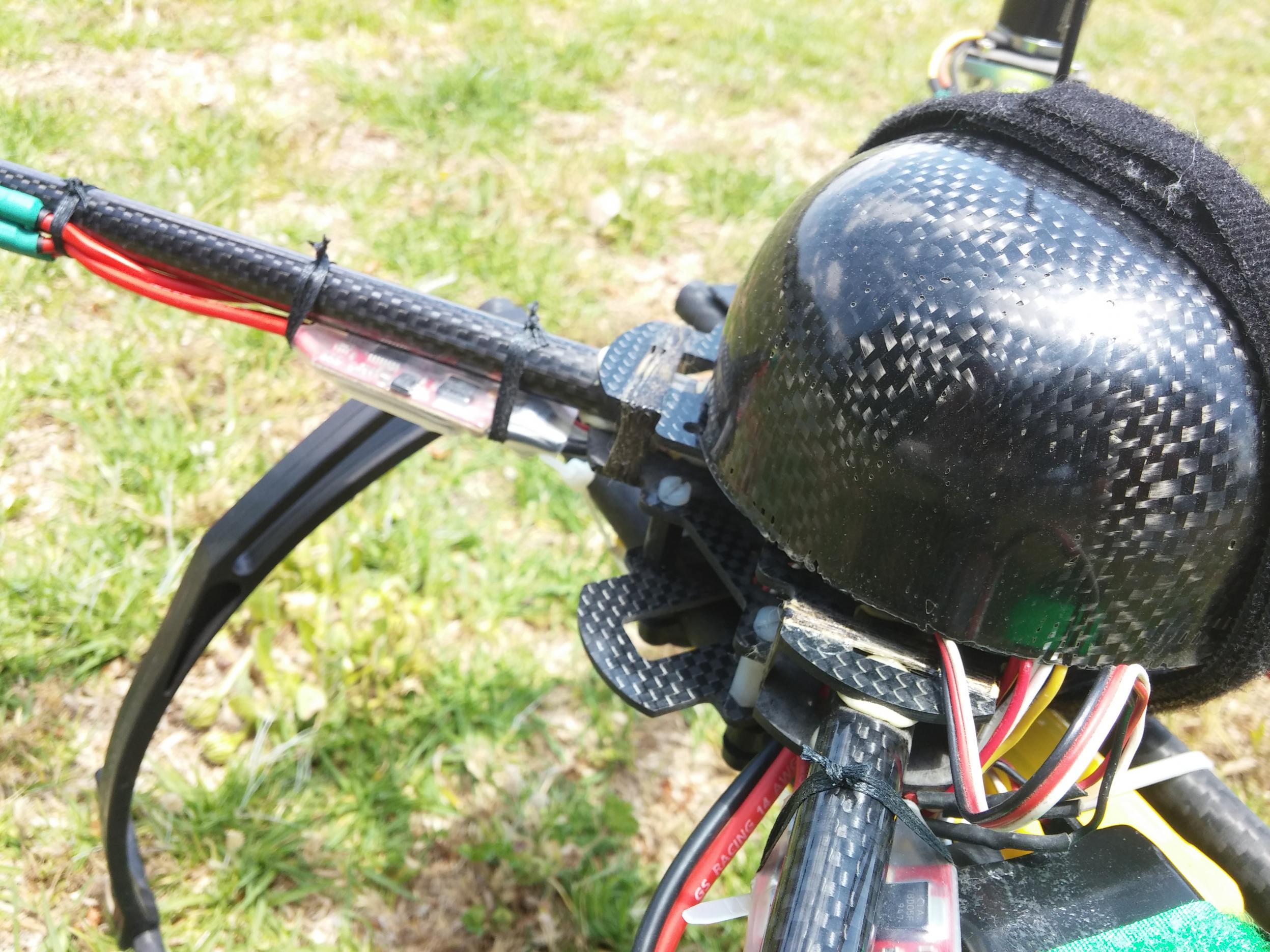

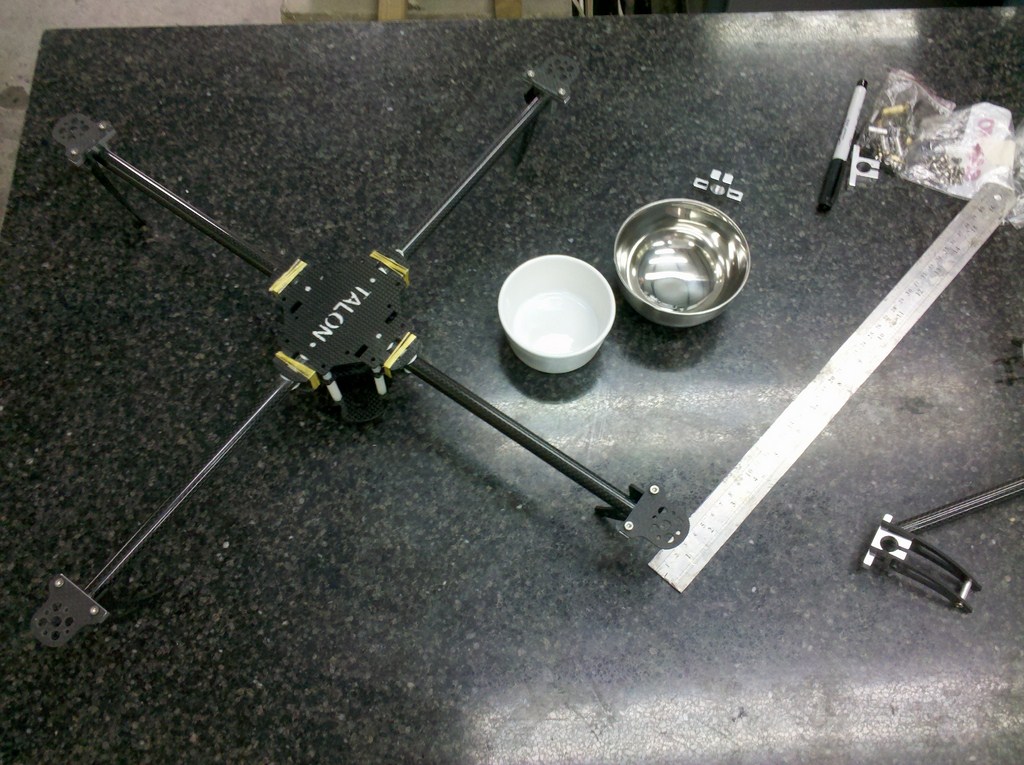

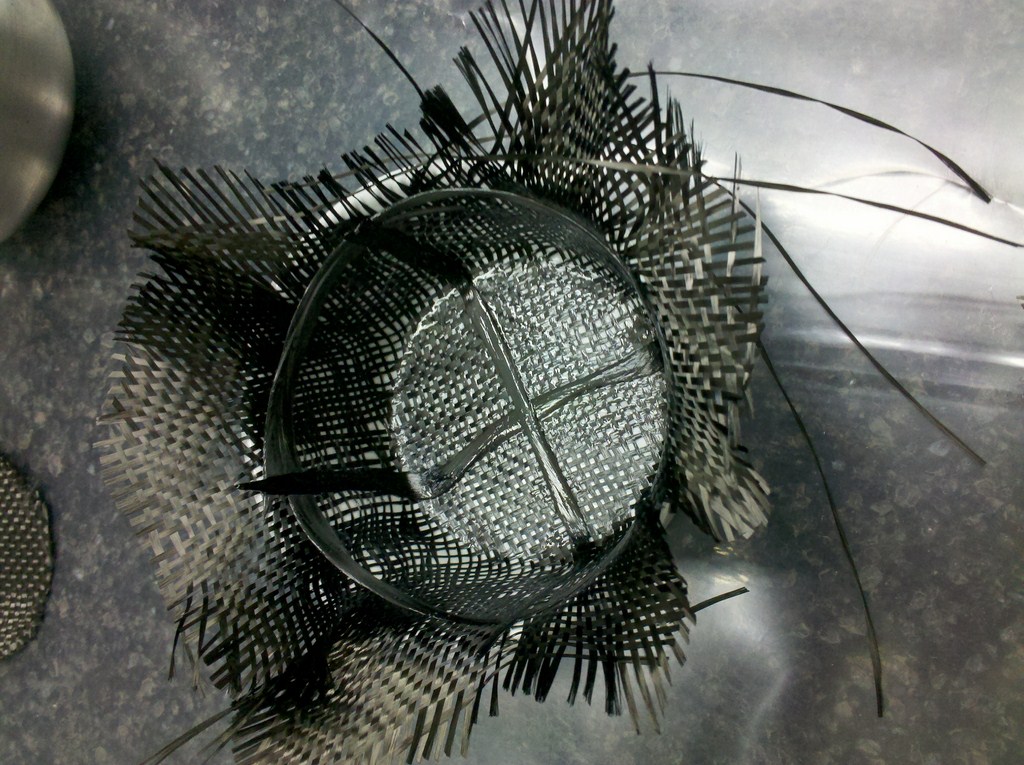

השתמשתי בצלוחית של איקאיה וכיסוי של ערכת קפה בתור תבנית לחיפוי
קובץ מצורף 65325
קובץ מצורף 65329
קובץ מצורף 65328
קובץ מצורף 65327
קובץ מצורף 65331
קובץ מצורף 65332
כנראה אבנה עוד אחד כזה... יצא קרבי משהו :)
קובץ מצורף 65330
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אין על המקצוענות שלך והשירשורים המפורטים! כל הכבוד.
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אתה עובד עם דבקים על שולחן יישור ?
שאלוהים יעניש אותך..... :cool:
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אם תסתכל כאשר אני עובד על שולחן היישור יש עליו ניילון של מלחמת המפרץ.
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
איזה יופי סחתיין
השירשור צריך להיות מועמד לקופון
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אתה המקרבן הלאומי!
אין עליך!
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
איזה יופי של עבודה!!
איך אתה הולך "לקבע" את החיפויים על השלדה?
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
מי שמבין מאוד ברחפנים ובהטסות שיתקשר אלי
0505550988
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
איזה בקר טיסה יהיה עליו ?
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
ציטוט:
נכתב במקור על ידי
igalr
איזה בקר טיסה יהיה עליו ?
כנראה MWC או ArduCopter, אני נוטה בהתחלה לפחות לכיוון ה MWC
ציטוט:
נכתב במקור על ידי
sharonarn
פתחו על זה שרשור נפרד
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
יש לי דילמה האם AUTOLEVEL זה טוב ל FPV או לא
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
איזה קטע, זה בדיוק מה שעובר לי בראש כבר הרבה זמן.
דבר ראשון מצלמת ההטסה לא הולכת להיות מגומבלת - זה נראה לי ברור. דבר שני כמו שאמרת אם לא צריך autolevel אז למה להשקיע ב ArduCopter. אם אני רוצה אותו רק ל FPV וצילום ולא בונה על טיסה אוטונומית אין כל ייתרון בשימוש בשאר התכונות של ה ArduCopter ומספיק ה MWC, בנוסף הוא קטן יותר והמתקון שלו פשוט יותר
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אם אין לך לוח MWC פנוי
יש היום שלוש אפציות (שאני מכיר) מבוססות STM32 ותוכנת MWC שהתאים TIMECOP
1) גרסת GLB כ 50$ (כולל משלוח) כוללת מדי תאוצה וגירוים ומקום להלחים ברומטר (עולה פחות מ 5$ כולל משלוח)
2) גרסה של TIME COP כוללת כל החיישנים - מדי תאוצה,גיירוים,ברו,מגנטומטר
3) גרסה של EREZ עדיין לא ברור מה אפשר יהיה להפעיל עליה וכמה היא תיהיה תואמת.
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
ציטוט:
נכתב במקור על ידי
MDreamer
איזה קטע, זה בדיוק מה שעובר לי בראש כבר הרבה זמן.
דבר ראשון מצלמת ההטסה לא הולכת להיות מגומבלת - זה נראה לי ברור. דבר שני כמו שאמרת אם לא צריך autolevel אז למה להשקיע ב ArduCopter. אם אני רוצה אותו רק ל FPV וצילום ולא בונה על טיסה אוטונומית אין כל ייתרון בשימוש בשאר התכונות של ה ArduCopter ומספיק ה MWC, בנוסף הוא קטן יותר והמתקון שלו פשוט יותר
דרימר - עבודה יפה מאוד.
איזה בורד MWC אתה משתמש ? יש לו ברומטר ? יש הרי AUTO LEVEL ב MW, אז למה צריך ARDUCOPTER? מה הייתרון שלו ?
אני עובד כרגע עם הבורד הזה על השלדה הזו עם ציוד FPV מיקרו והמנועים המומלצים באתר (חזקים מאוד על 3 תאים עם פרופ 3 להבים 5X3) ונמצא בתהליך כיולי PID.
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
ציטוט:
נכתב במקור על ידי
igalr
אם אין לך לוח MWC פנוי
יש היום שלוש אפציות (שאני מכיר) מבוססות STM32 ותוכנת MWC שהתאים TIMECOP
1) גרסת GLB כ 50$ (כולל משלוח) כוללת מדי תאוצה וגירוים ומקום להלחים ברומטר (עולה פחות מ 5$ כולל משלוח)
2) גרסה של TIME COP כוללת כל החיישנים - מדי תאוצה,גיירוים,ברו,מגנטומטר
3) גרסה של EREZ עדיין לא ברור מה אפשר יהיה להפעיל עליה וכמה היא תיהיה תואמת.
הגרסה של ארז PIPO שאני מכיר היא עם ATMEGA328.
שמעתי ממישהו שיש לו את אופציה 2 (NAZE) שהוא לא הגיע איתו למצב יציב טוב. אולי הבורד יעבור אצלי בקרוב ואבדוק אותו.
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
Re: רחפן כשר לפסח - רחפן ה FPV החדש שלי
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
ציטוט:
נכתב במקור על ידי
s.mario
איזה יופי של עבודה!!
איך אתה הולך "לקבע" את החיפויים על השלדה?
ברגי פסטיק והדבקת אומי פלסטיק מבפנים
ציטוט:
נכתב במקור על ידי
igalr
אם אין לך לוח MWC פנוי
יש היום שלוש אפציות (שאני מכיר) מבוססות STM32 ותוכנת MWC שהתאים TIMECOP
1) גרסת GLB כ 50$ (כולל משלוח) כוללת מדי תאוצה וגירוים ומקום להלחים ברומטר (עולה פחות מ 5$ כולל משלוח)
2) גרסה של TIME COP כוללת כל החיישנים - מדי תאוצה,גיירוים,ברו,מגנטומטר
3) גרסה של EREZ עדיין לא ברור מה אפשר יהיה להפעיל עליה וכמה היא תיהיה תואמת.
יש לי את זה:
http://www.goodluckbuy.com/mwc-multi...breakout-.html
ציטוט:
נכתב במקור על ידי
igalr
כמו שאמרתי:
http://www.goodluckbuy.com/mwc-multi...breakout-.html
גם 50 דולק ויש גם מגנטומטר וברומטר. לא עדיף?
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
ציטוט:
נכתב במקור על ידי
MDreamer
אם כבר יש לך אז לך על זה.
פוסט מרגש:
http://www.rcgroups.com/forums/showthread.php?t=1595761
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
דרימר ויגאל - מה כל כך מיוחד ב PARIS עם SIRIUS שהוא עולה כל כך הרבה ?הרי התוכנה היא אותה תוכנה בכולם. חיישנים מיוחדים ?
http://www.multiwiicopter.com/products/sku-25
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
אין הבדל בחיישנים , אותם חיישנים בדיוק.
הלוחות האלה מתומחרים באופן זהה מזה שנים.
צצו המון יצרנים סינים שמוכרים לוחות ומעבדים במחירים של 50$ את מה שרק לפי שנה שנתיים נמכר ב 100-200$
9 קבצים מצורפים
תגובה: רחפן כשר לפסח - רחפן ה FPV החדש שלי
טוב, זה הולך להיות מצחיק לשרשור מ 2012 בדיוק לפני שניים...
הרחפן הזה עמד אצלי על המדף שנתיים 95% מוכן ומעולם לא הייתה לי את המוטיבציה לסיים אותו, אני משער הרבה מחבר'ה פה בכלל לא מכירים את תחילת השרשור ;)
עדכון:
קובץ מצורף 108035

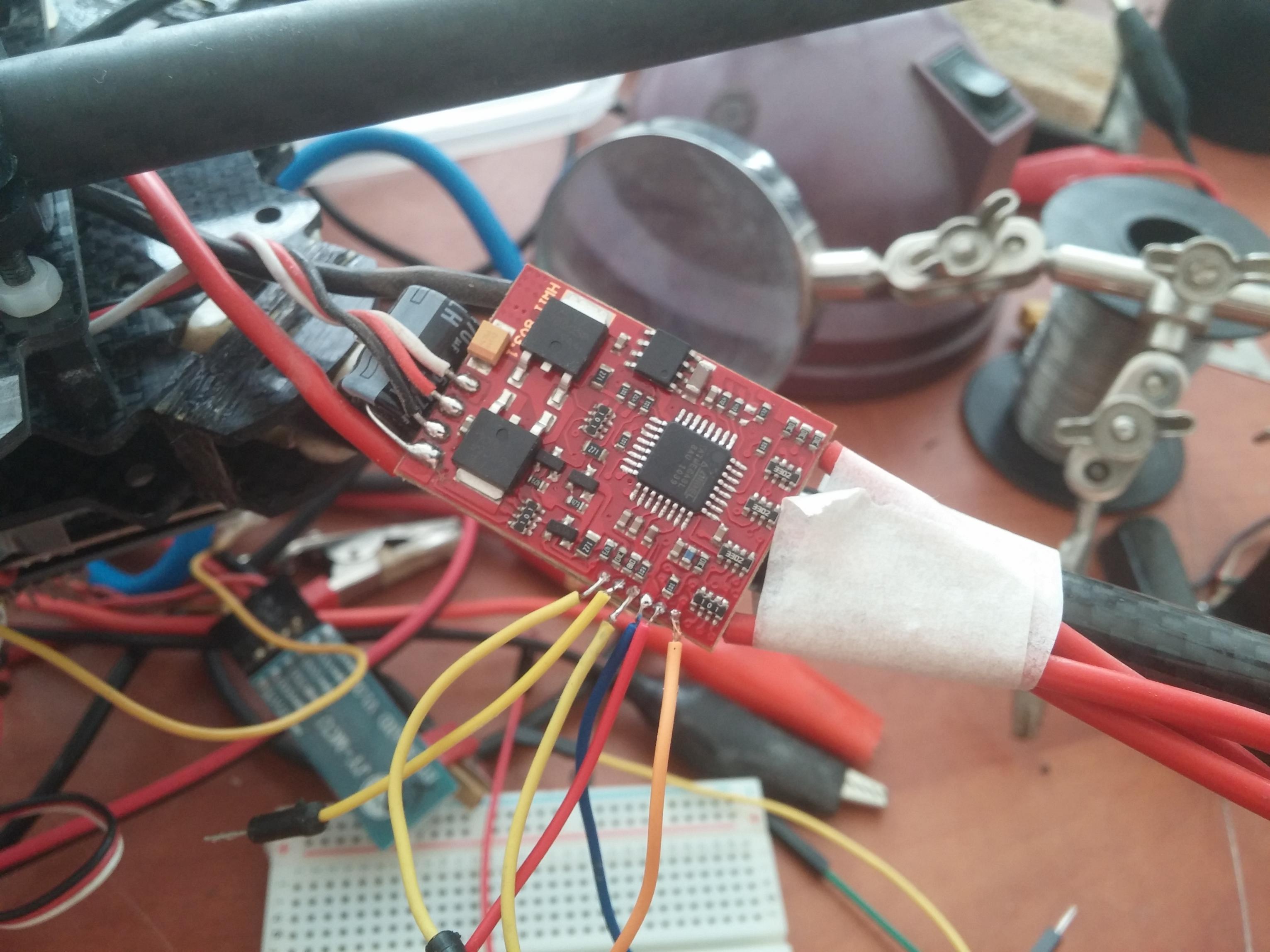

1. צרבתי את הבקרי PLUSH 25A העתיקים ל MULTIWII ESC (הם עם ATMEGA!! החדשים באים עם SiLabs)
קובץ מצורף 108041

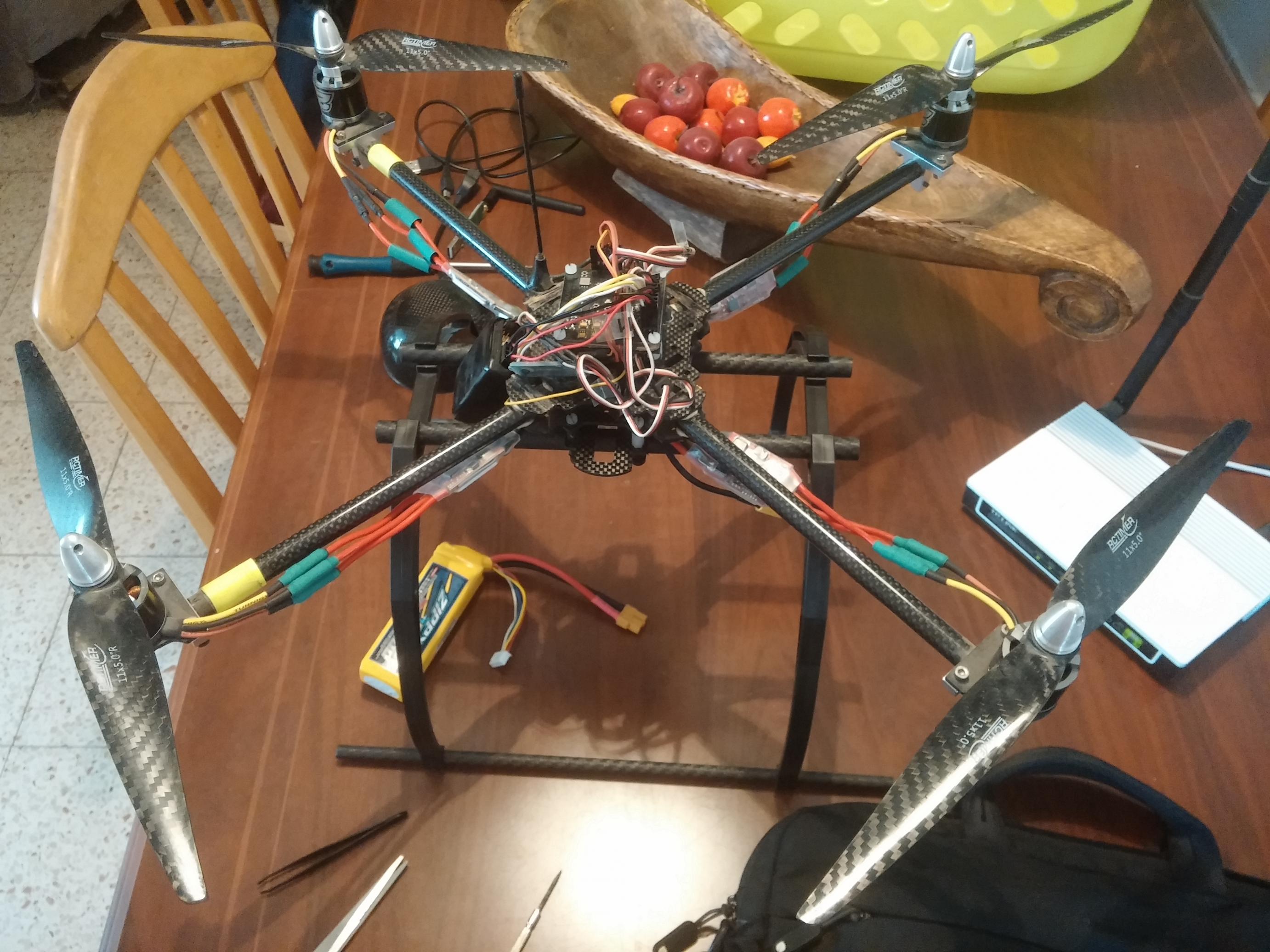

2. שרינקקתי את המברים ובדקתי שהכל יושב טוב, עד כמה שאני לא אוהב מחברים על הקו מנוע-בקר
קובץ מצורף 108037
3. חיברתי מקלט, ומודול BT לשליטה על ה PID דרך הפלאפון כדי לכייל את העסק באוויר
קובץ מצורף 108039קובץ מצורף 108040

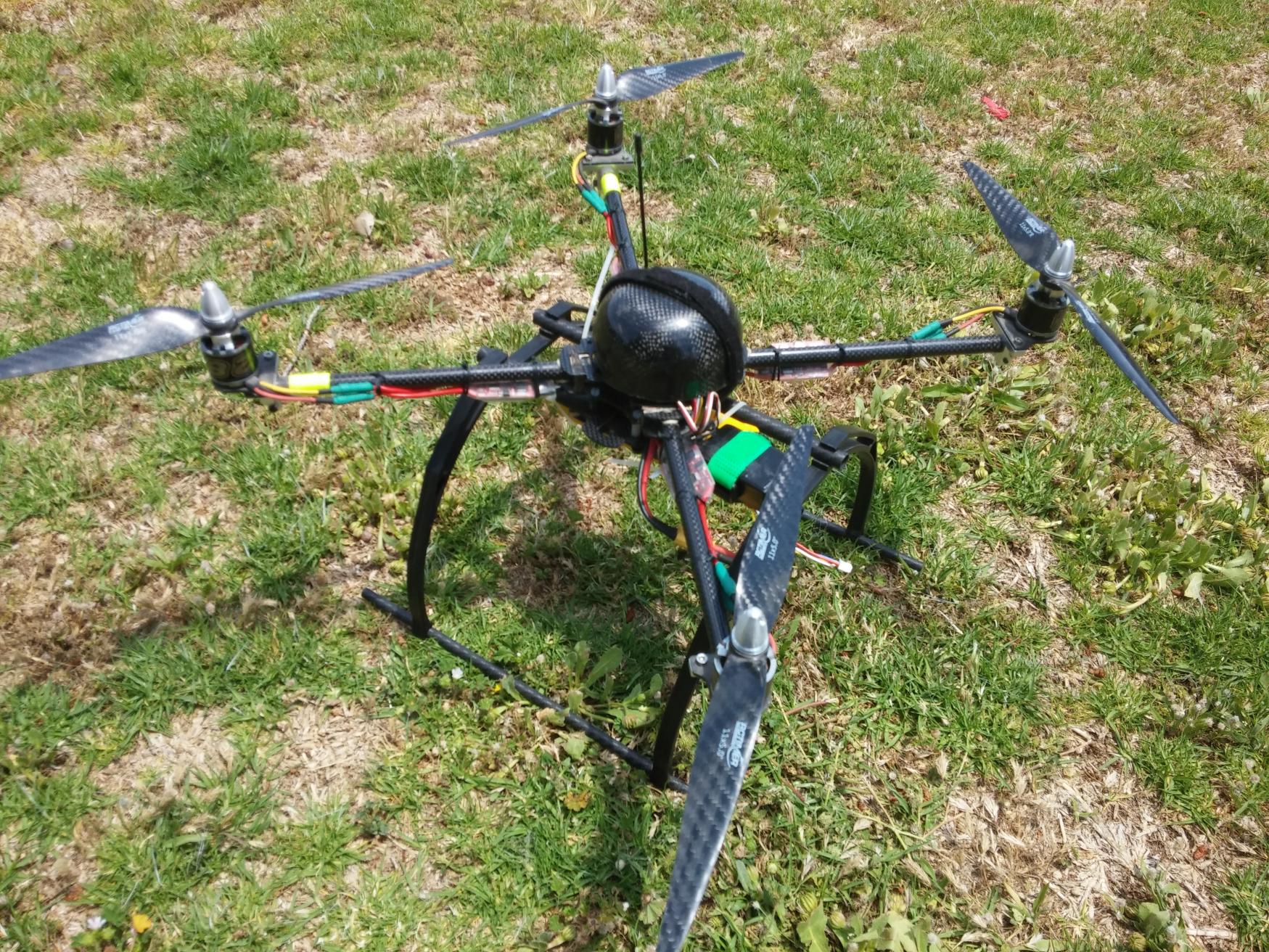

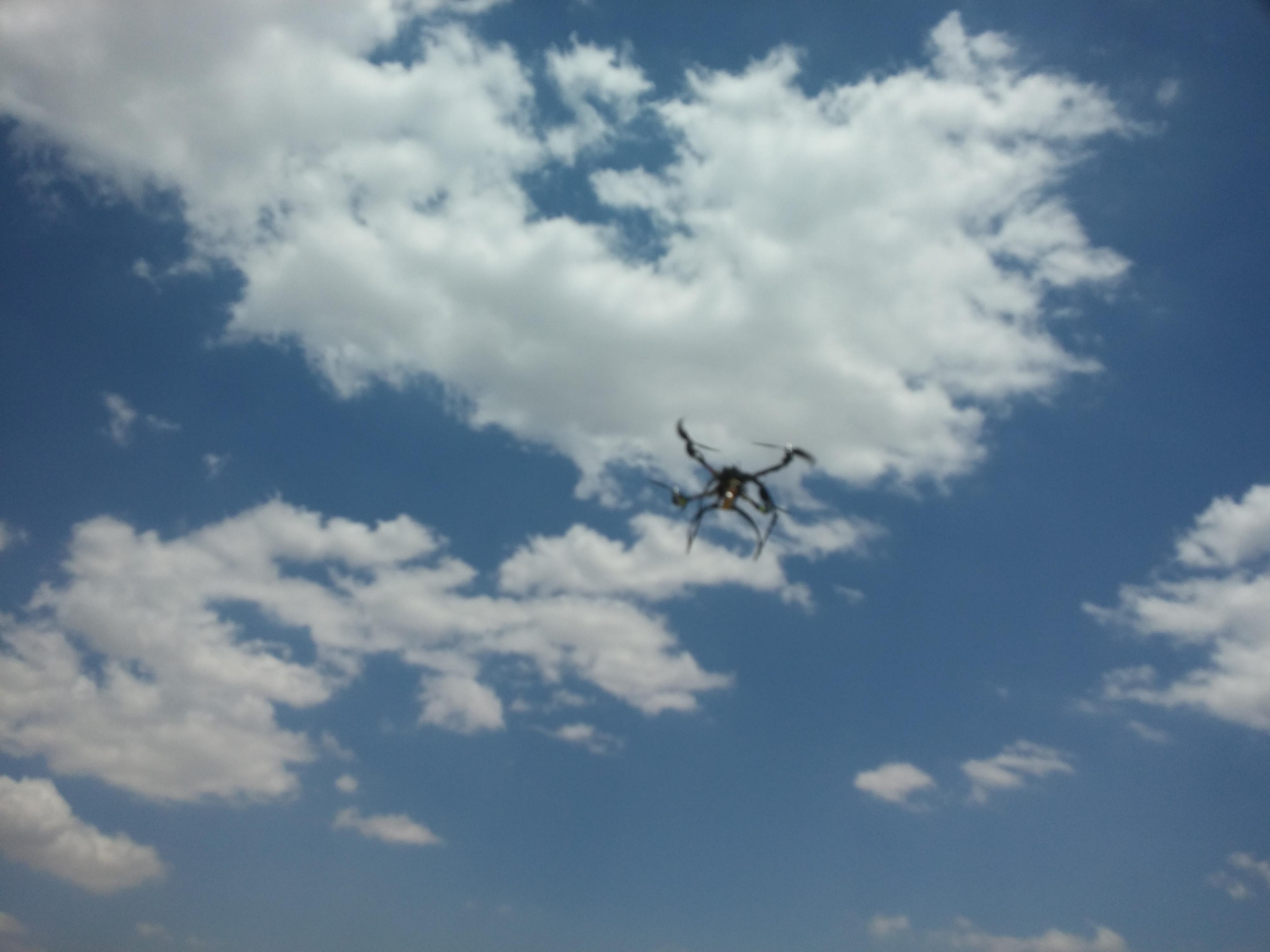

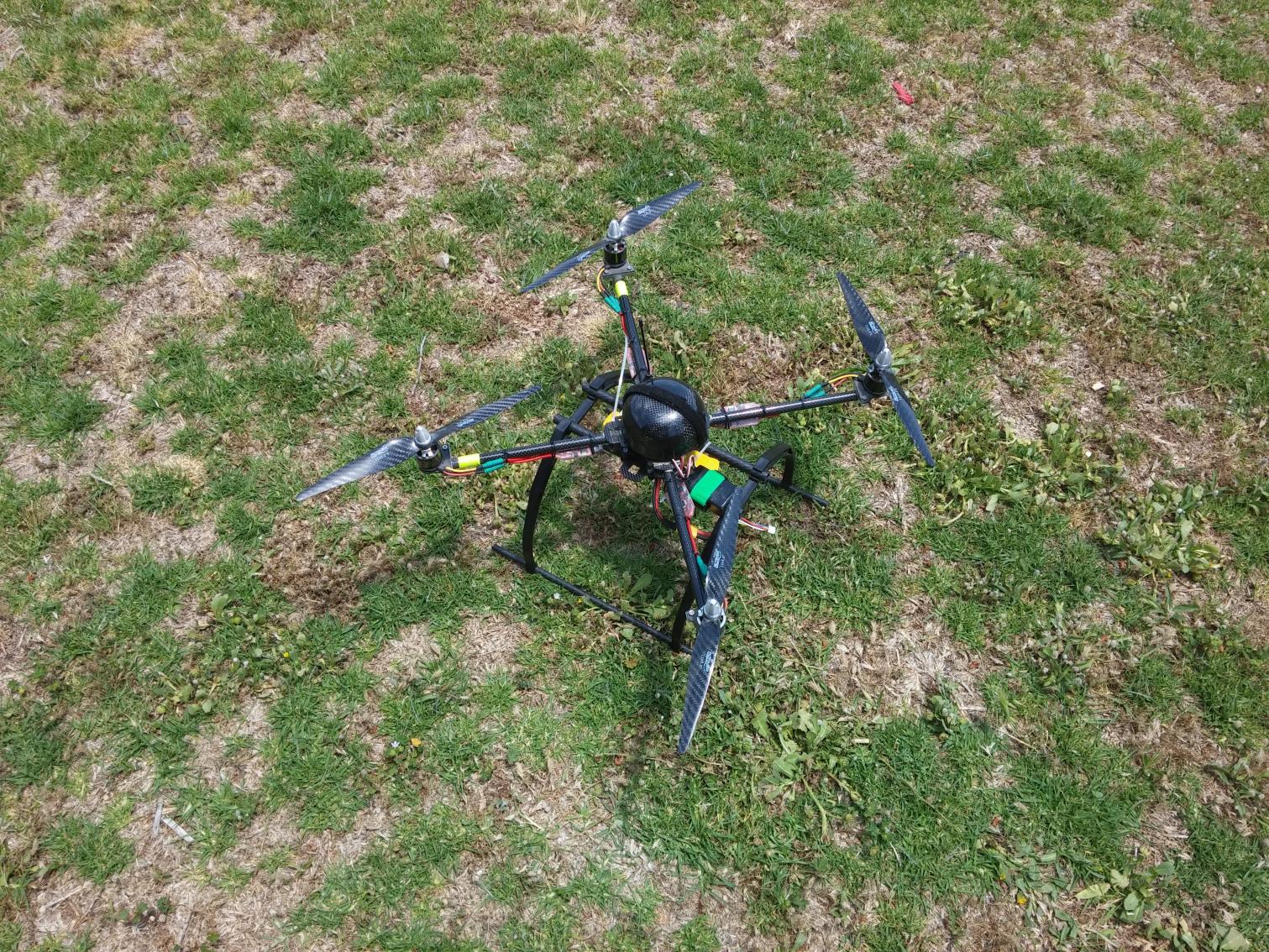

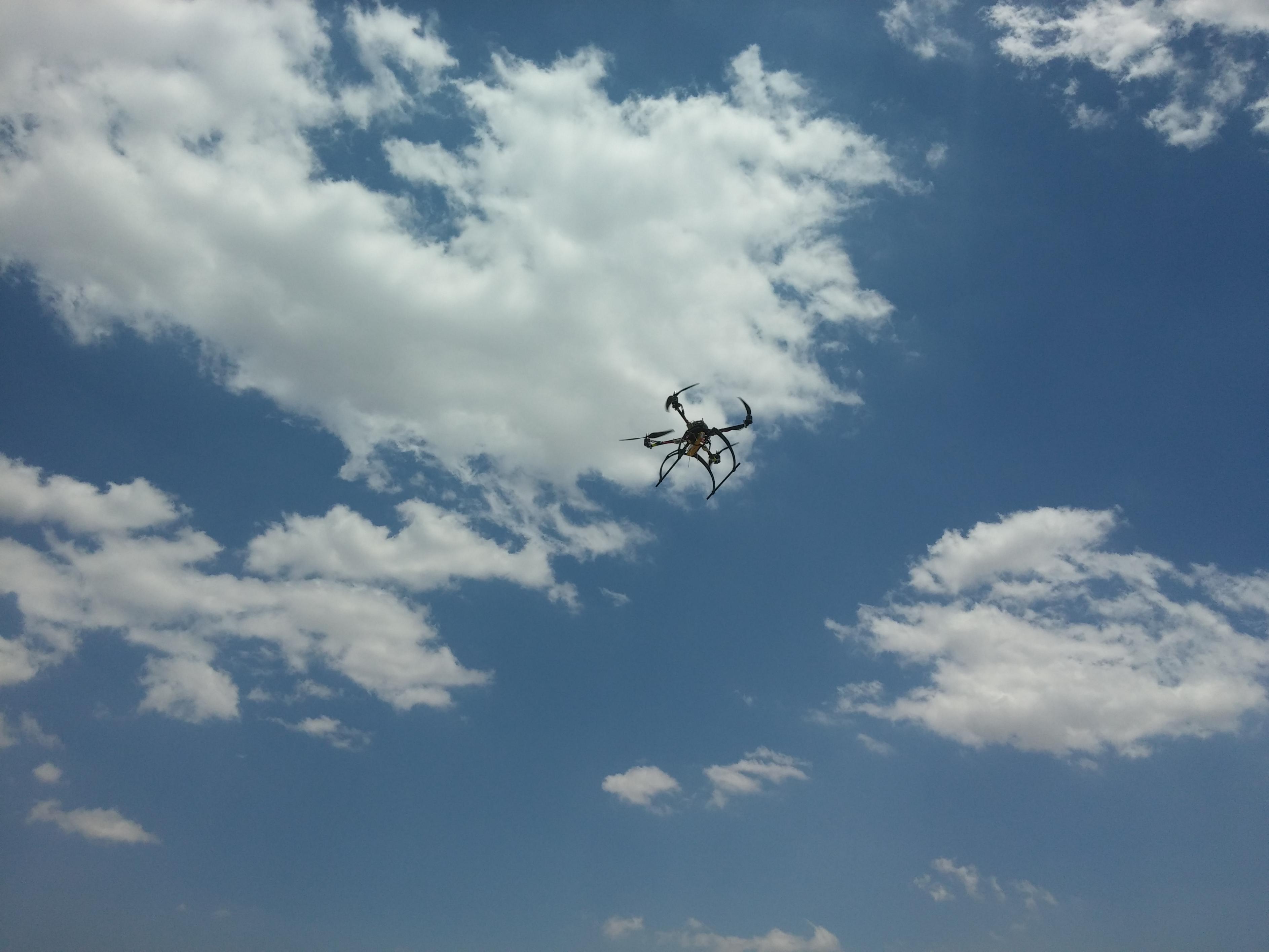

4. הטסתי :) זמן טיסה בערך 14 דקות. עם ציוד FPV וצילום פשוט זה ירד לאיזו ה 10 להערכתי. שוקל להחליף מנועים. (סרטונים מאתמול והיום)
קובץ מצורף 108032קובץ מצורף 108033קובץ מצורף 108034קובץ מצורף 108036
https://www.youtube.com/watch?v=caZvUIf3uvc
https://www.youtube.com/watch?v=eJDkGSiwzVI
מה להמשך?
5. חיבור GPS וכנראה לצערי כתיבת חלק מפרוטוקול התוכנה.. מה שיש שם כרגע לא תואם את הציוד העתיק שאני מתכוון לחבר לו. אני יכול לקנות GPS נורמלי אבל אז איפה האתגר :cool:
6. בדיקת שימרת מקום ו RH
7. חיבור מערכת FPV
8. הוספת מצלמה - סביר להניח של סטילס.. כנראה בכלל לא מוגמבלת או מיוצבת.
זהו לבינתיים. הרחפן הזה הולך להיות רחפן צילום פשוט.. יונת צילום. כני הנסה מתקפים והוא הופך להיות משהו יחסית קטן ונייד.
נ.ב.
אני מטיס רפנים מ 2010 - כאלו עם בקרי טיסה שאני בניתי מ0 ושכתבתי את תוכנה בהם
משהו עורר אותי. האמת שלפני שנתיים-שלוש תחום ה FPV התחיל לשעמם אותי. הטסתי בין עצים, בתוך מבנים, בין צינורות ואפילו היה ריסוק עם EDF מצולם ב HD של מר אסולין וציפור בטעות (אנפת בקר למעניינים) אבל מתישהו זה ממצא את עצמו. צריך משהו אחר.
כבר הרבה זמן רץ לי בראש רעיון, לאחרונה הכוכבים הסתדרו בשמיים והתחלתי לעבוד על משהו שאני מקווה שישנה את תחום הטיסנאות-FPV העולמי לתמיד. וזה יתחיל מפה אתם תהיו הראושנים להשתמש במערכת, זה פרויקט מטורף של חומרה-תוכנה שאני חולם עליו בלילות כבר שנים. וזה מה שגרם לי לחזור במצערת של 160%.
זהו עם מגלומניה להיום. stay tuned.
