גימבל למצלמה X468 XT

שלום לכולם
הרבה זמן אני רוצה להזמין גימבל המתאים לשילדת ה DJI NAZA 450
לאחר בדיקות החלטתי להזמין את הגימבל הנ"לhttp://www.rc-drones.com/X468-XT-prebuilt.php

לאחר זמן המתנה קצר יחסית (בערך שבוע) הגיע הפתק המיוחל !
ומיד התחלתי במלכת הבנייה .

כאשר פתחתי את החבילה הדבר שהיה הכי בולט לעיין זה שאין הוראות הרכבה .

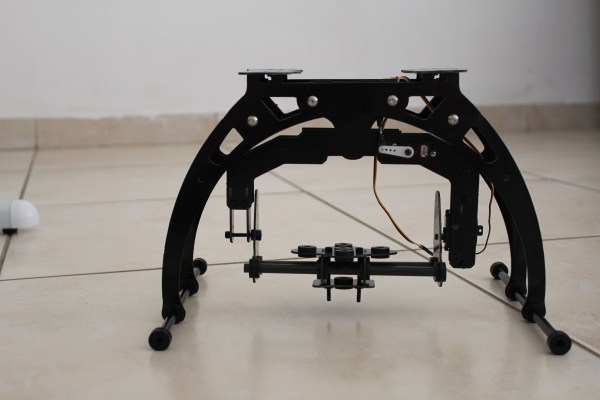

קובץ מצורף 73859

גם הוראות ההרכבה אשר מופיעות באתר היו מבולבלות והתיחסו ל 2 סוגים של גימבלים אומנם דומים אך עדיין חלק מהחלקים בין הגימבלים שונים ....

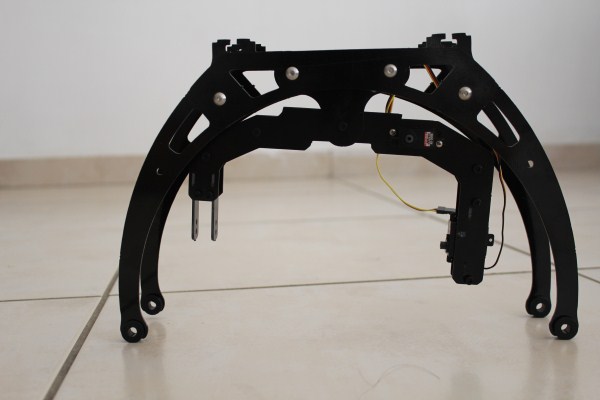

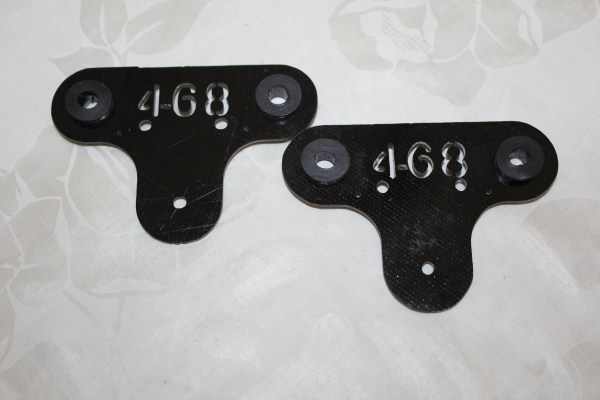

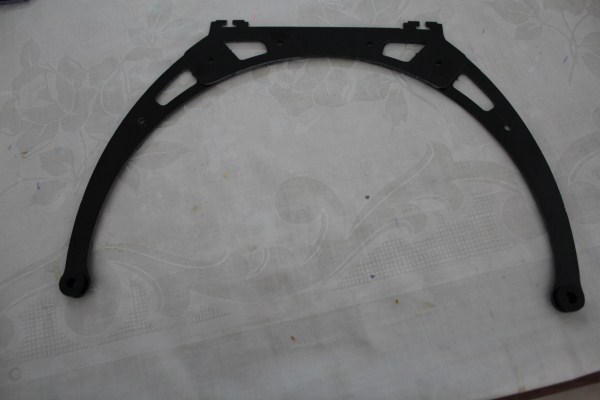

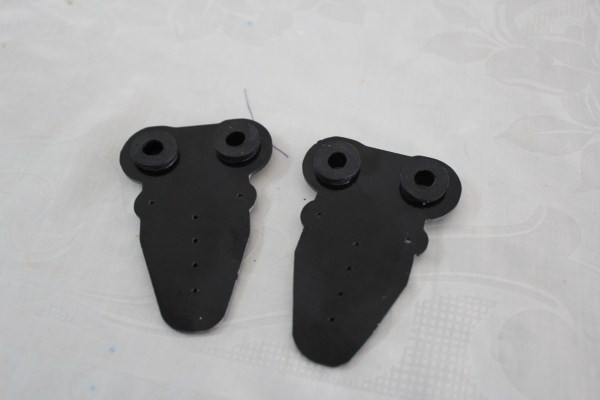

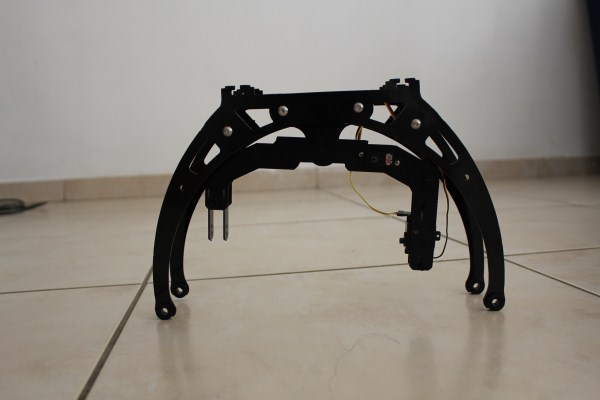

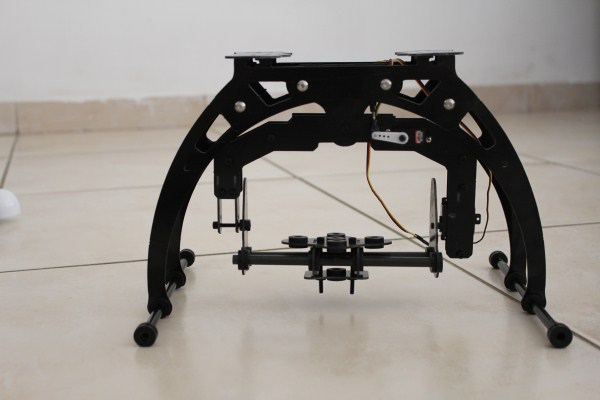

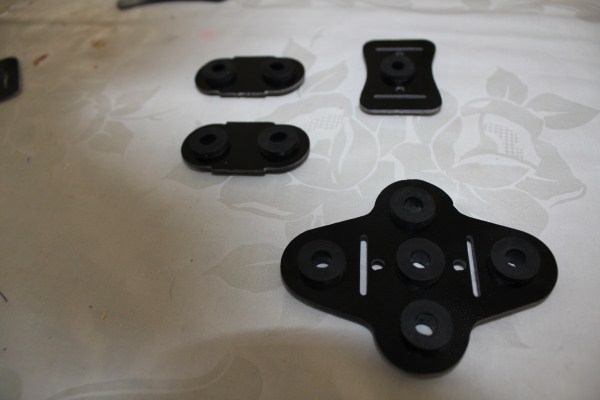

תהנו משרשור הבניה :

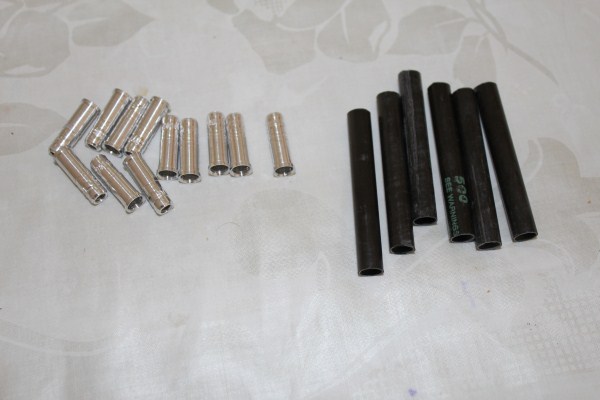

קובץ מצורף 73862

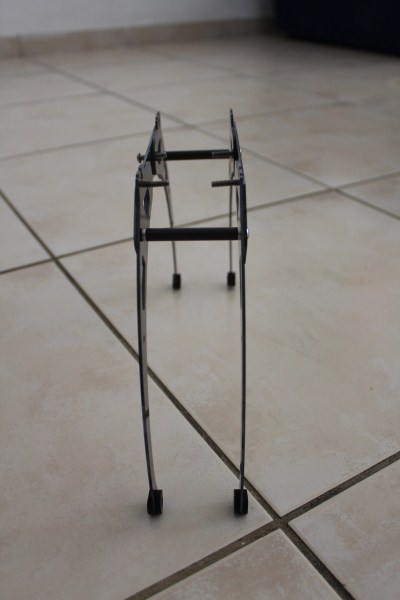

קובץ מצורף 73860

קובץ מצורף 73861

קובץ מצורף 73863

קובץ מצורף 73864

קובץ מצורף 73865

קובץ מצורף 73866

קובץ מצורף 73867

קובץ מצורף 73868

קובץ מצורף 73869

קובץ מצורף 73870

קובץ מצורף 73871

קובץ מצורף 73872

קובץ מצורף 73873

קובץ מצורף 73874

קובץ מצורף 73875

קובץ מצורף 73876

קובץ מצורף 73877

קובץ מצורף 73878

קובץ מצורף 73879

קובץ מצורף 73880

קובץ מצורף 73881

קובץ מצורף 73882

קובץ מצורף 73883

קובץ מצורף 73884

קובץ מצורף 73885

קובץ מצורף 73886

קובץ מצורף 73887

קובץ מצורף 73888

קובץ מצורף 73889

קובץ מצורף 73890

קובץ מצורף 73891

קובץ מצורף 73892

קובץ מצורף 73893

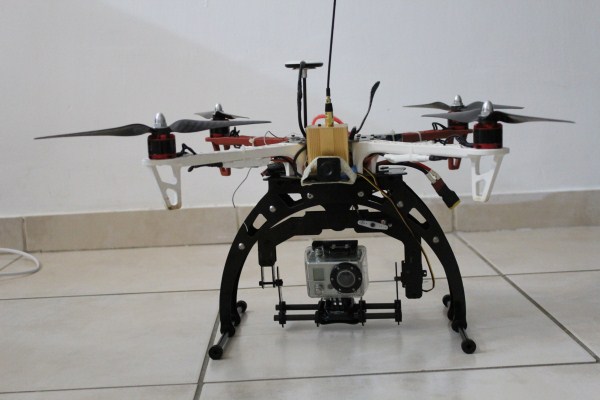

הגימבל מחוברת ל NAZA במחברים F1 ו F2 אשר שולט על ה PITCH ו ROLL .
ב NAZA בלשונית של הגימבל השארתי את ההגדרות הדיפולטיביות למעט ב
AUTOMATIC CONFIGURATION GAIN
PITCH 40
ROLL 40

מסקנות לאחר מספר טיסות ניסוי :

אני מטיס את ה QUAD של NAZA עם מנועים ובקרי STOCK .
סוללה 3 תאים 2200 עם פרופים 10X5 מקרבון .

חסרונות :
זמן הטיסה התקצר באופן משמעותי !!!! עקב הוספת המשקל (וזה הדבר שהכי הפריע לי)

הרגלים של הגימבל שבריריות משהו וכל נחיתה אוטומטית נגמרת ברחפן הפוך ... , אבל לפחות המצלמה נשארת ישרה :rolleyes:

חוסר הוראות הרכבה מהיצרן ( היו הרבה אילתורים בבניה הזו ...)

יתרונות :

ה GINBEL מתפקד יפה מאד בטילטולים של ה QUAD ימינה ושמאלה , למעלה ומטה .
והתמונה נשארת יציבה .
אני יעלה סרטון הבמשך .....

לסיכום :
כנראה שהגימבל הזה לא מתאים ל QUAD בתצורת STOCK שלו
צריך לנסות להטיס או ב :

סוללת 4 תאים (ולראות מה קורה ) , אבל לפני זה צריך להחליף את הפרופים (תודה על העצה חגי:D)
רחפן יותר גדול כמו ה 550 (אני עובד על זה .... :o) ואז לראות אם זמן הטיסה מתארך ....

אסף

סקירה יפה. מה הזווית המקסימלית שאתה מקבל ב TILT ? אתה יכול להסתכל 90 מעלות למטה ?
מה משקל הרגליים והגימבל ?

וזה יותר מתאים לפורום רחפנים מאשר לפורום FPV...

יש לי את שלדת ה X468HD.
אני מאוד מרוצה מהשלדה והגימבל, אם כי המשקל לא משהו.
ד"א עם סרוו 260 אני מקבל זווית מצויינת כלפי מטה.

תודה אסף,
האם קורות רגליים ארוכות יותר ישפרו את הסיכוי להישאר עומדים בנחיתה?
ומה הזוויות צידוד עילרוד המקסימליות של הגימבל?

תודה על הסקירה.
נראה לי שמוותר על גימבל...

הזמנתי את הגימבל הזה לפני שבועיים, אני עדיין מחכה לפתק :)
באילו סרוואים השתמשת?

סקירה יפה אבל מה עם תשובות לשאלות ? בלי שגר ושכח בבקשה

השתמשתי בסרוואים דיגיטלים של סבוקס כי זה מה שהיה לי זמין ,
אבל מומלץ לפי דעתי להשתמש וסרוואים רגילים ....
בחוברת ההרכבה רשום באילו מומלץ להשתמש

אתמול הגיע המשלוח המיוחל!
הרכבתי ואז גיליתי שצריך פה לשייף ושם לקדוח... לא נורא, עשינו.
אני עדיין לא מרכיב את הכל כי צריך לדעתי לתת כמה נקודות דבק באיזור הגימבל השברירי (דבק מהיר יעבוד בחיבור חלקי קרבון?)
וצריך גם לדעת רבים לבנות מיסבים קטנים בצירים...

אחרי שיורכב, נראה האם עדיף ככה או שכדאי לחזור לחיבור הקשיח...
